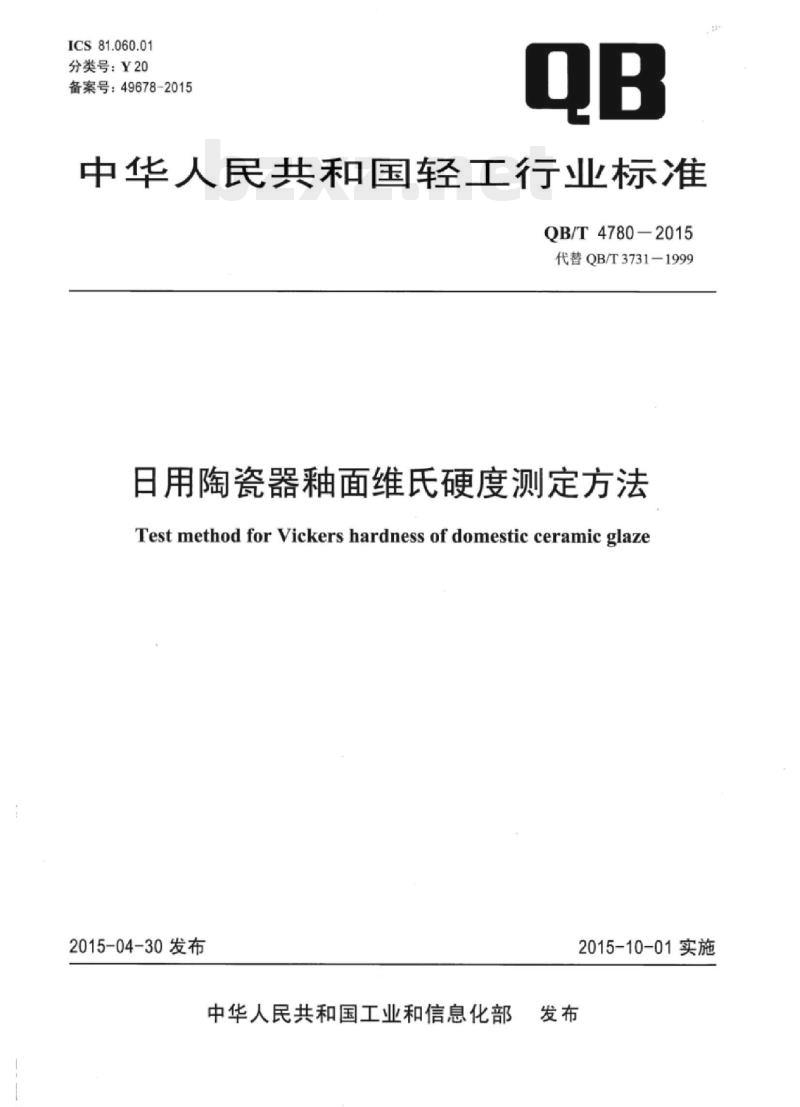

【QB轻工标准】 日用陶瓷器釉面维氏硬度测定方法

ICS81.060.01
分类号：Y20
备案号：49678-2015
中华人民共和国轻工行业标准
QB/T4780—2015
代替QB/T3731-1999
日用陶瓷器釉面维氏硬度测定方法Test method for Vickers hardness of domestic ceramic glaze2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

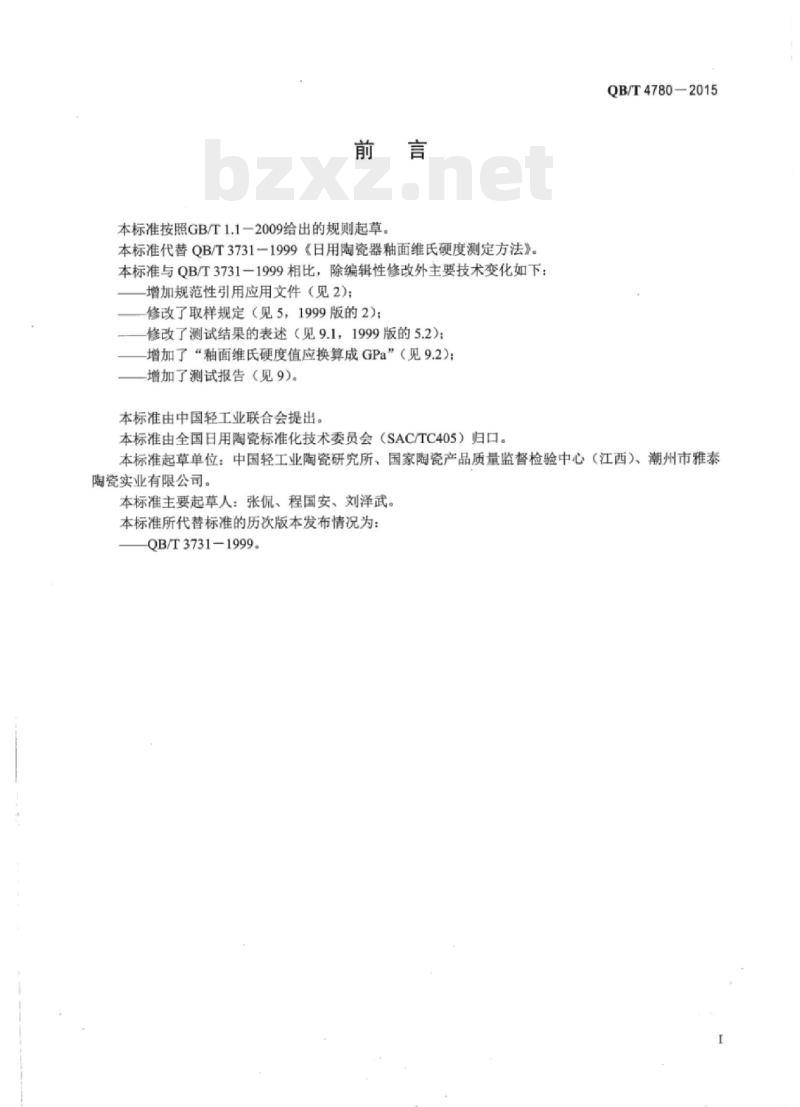

本标准按照GB/T1.1-2009给出的规则起草。本标准代替QB/T3731-1999《日用陶瓷器釉面维氏硬度测定方法》。本标准与QB/T3731一1999相比，除编辑性修改外主要技术变化如下：增加规范性引用应用文件（见2）；修改了取样规定（见5，1999版的2）：修改了测试结果的表述（见9.1，1999版的5.2）；增加了“釉面维氏硬度值应换算成GPa”（见9.2)：增加了测试报告（见9)。
本标准由中国轻工业联合会提出。本标准由全国日用陶瓷标准化技术委员会（SAC/TC405）归口。QB/T4780-2015
本标准起草单位：中国轻工业陶瓷研究所、国家陶瓷产品质量监督检验中心（江西）、潮州市雅泰陶瓷实业有限公司。
本标准主要起草人：张侃、程国安、刘泽武。本标准所代替标准的历次版本发布情况为：QB/T3731-1999。

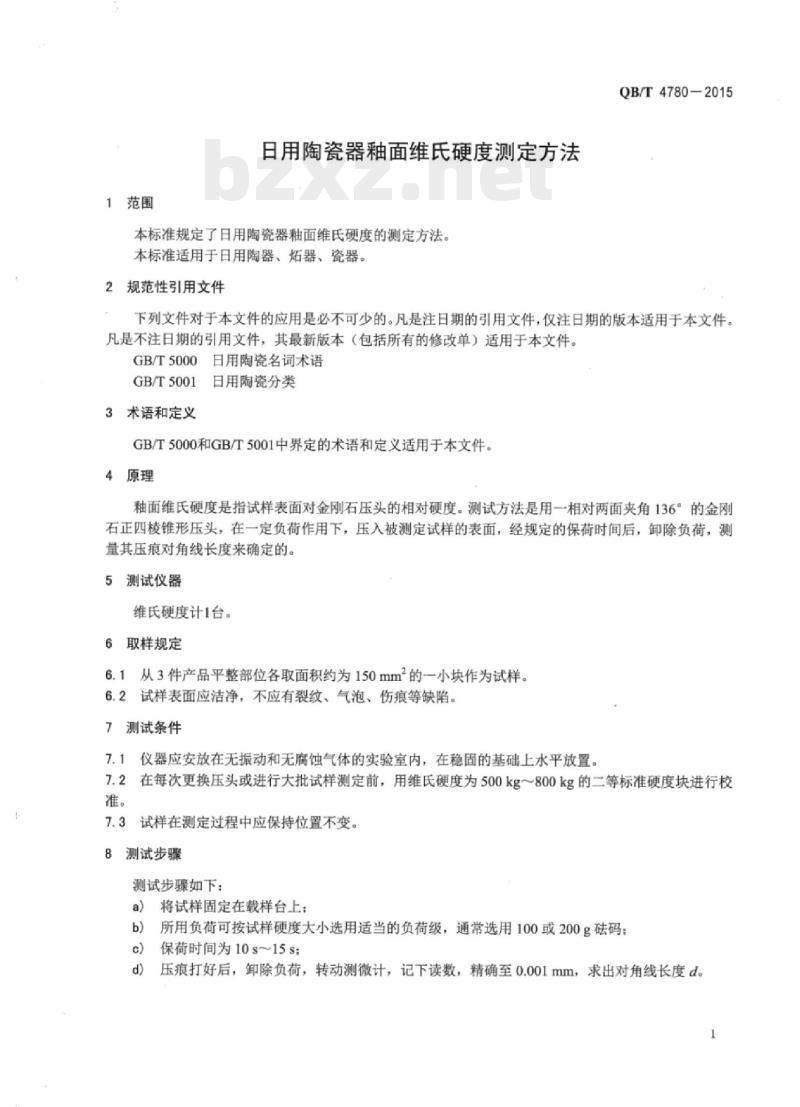

1范围
日用陶瓷器釉面维氏硬度测定方法本标准规定了日用陶瓷器釉面维氏硬度的测定方法。本标准适用于日用陶器、柘器、瓷器。2规范性引用文件
QB/T4780-2015
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5000日用陶瓷名词术语
GB/T5001日用陶瓷分类
3术语和定义
GB/T5000和GB/T5001中界定的术语和定义适用于本文件。4原理
釉面维氏硬度是指试样表面对金刚石压头的相对硬度。测试方法是用一相对两面夹角136”的金刚石正四棱锥形压头，在一定负荷作用下，压入被测定试样的表面，经规定的保荷时间后，卸除负荷，测量其压痕对角线长度来确定的。5测试仪器
维氏硬度计1台。
6取样规定
6.1从3件产品平整部位各取面积约为150mm2的一小块作为试样。6.2试样表面应洁净，不应有裂纹、气泡、伤痕等缺陷。7测试条件
7.1仪器应安放在无振动和无腐蚀气体的实验室内，在稳固的基础上水平放置。7.2在每次更换压头或进行大批试样测定前，用维氏硬度为500kg～800kg的二等标准硬度块进行校准。
7.3试样在测定过程中应保持位置不变。8测试步骤
测试步骤如下：
a）将试样固定在载样台上：
所用负荷可按试样硬度大小选用适当的负荷级，通常选用100或200g码b)
保荷时间为10s~15s:
压痕打好后，卸除负荷，转动测微计，记下读数，精确至0.001mm，求出对角线长度d。d)
QB/T4780-2015
9测试结果
9.1每块试样测定1点
硬度值：
式中：
维氏硬度值
然后取3点压痕对角线的算术平均值，套表或代入公式（1）计算，求出维氏HV
单位义
负荷，单位
为干克
痕对角线
2P.sin1369/2
千克每平方毫米（kg/mm）
长度，
立为毫米
应换算成（
9.2釉面维氏硬度值应
测试报告
测试报告应包括以内
试样名称：
负荷等级：
保荷时间：
测试依据（本标准编号）：
测试中其他需要说明的情况
1.8544Pd.
*（1）
QB/T4780-2015

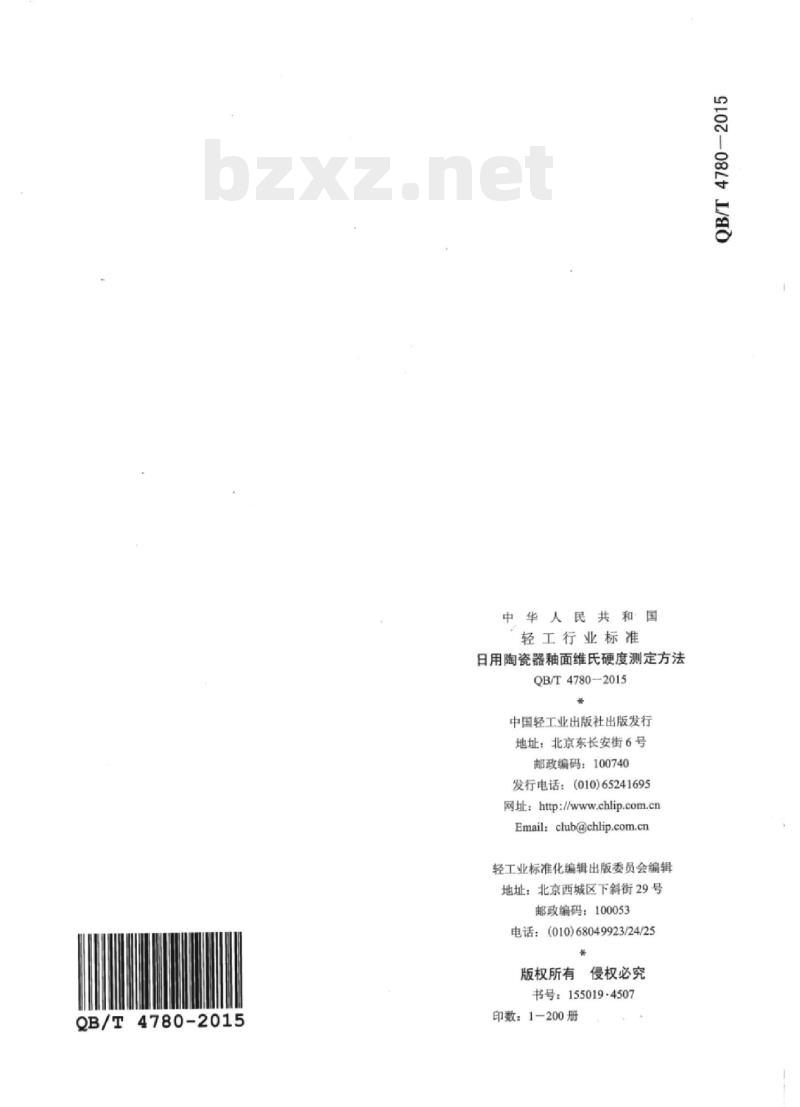

中华人民共和国
轻工行业标准
日用陶瓷器釉面维氏硬度测定方法QB/T4780-2015www.bzxz.net
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：（010)68049923/24/25
版权所有侵权必究
书号：155019-4507
印数：1-200册
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
