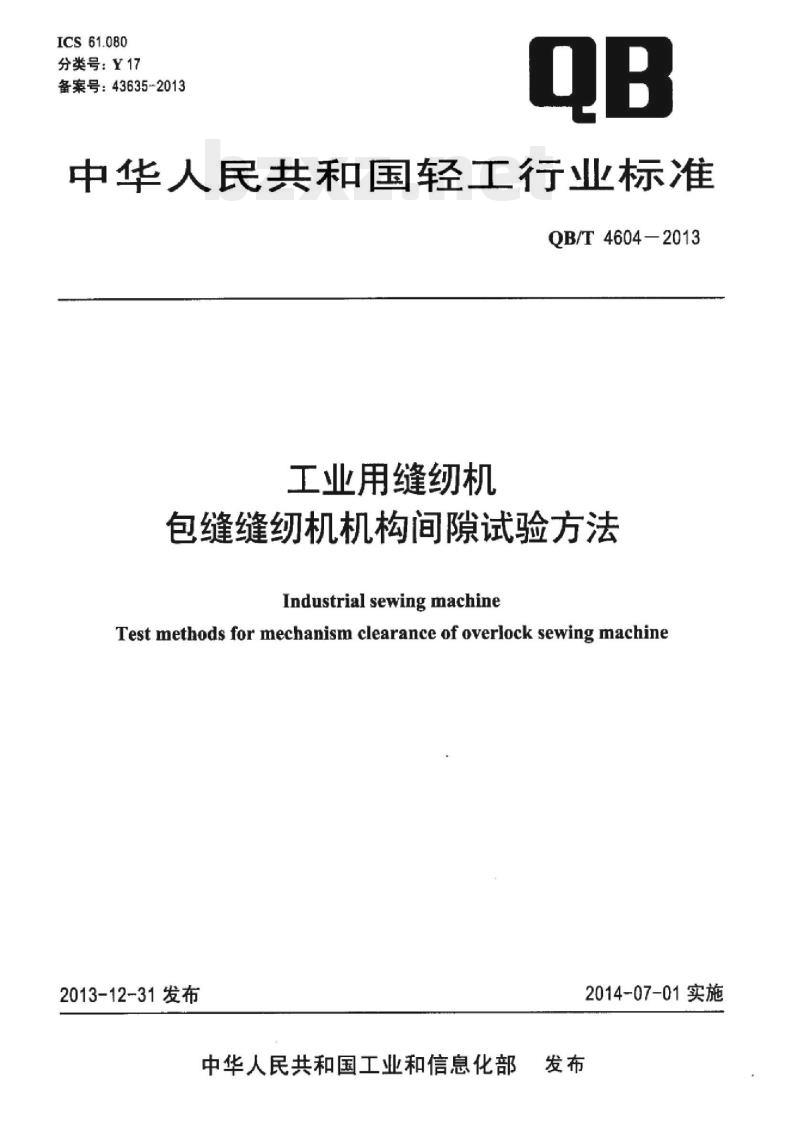

ICS61.080
分类号：Y17
备案号：43635-2013
中华人民共和国轻工行业标准
QB/T4604-2013
工业用缝纫机
包缝缝纫机机构间隙试验方法
Industrial sewing machine
Test methods for mechanism clearance of overlock sewing machine2013-12-31发布
中华人民共和国工业和信息化部发布
2014-07-01实施

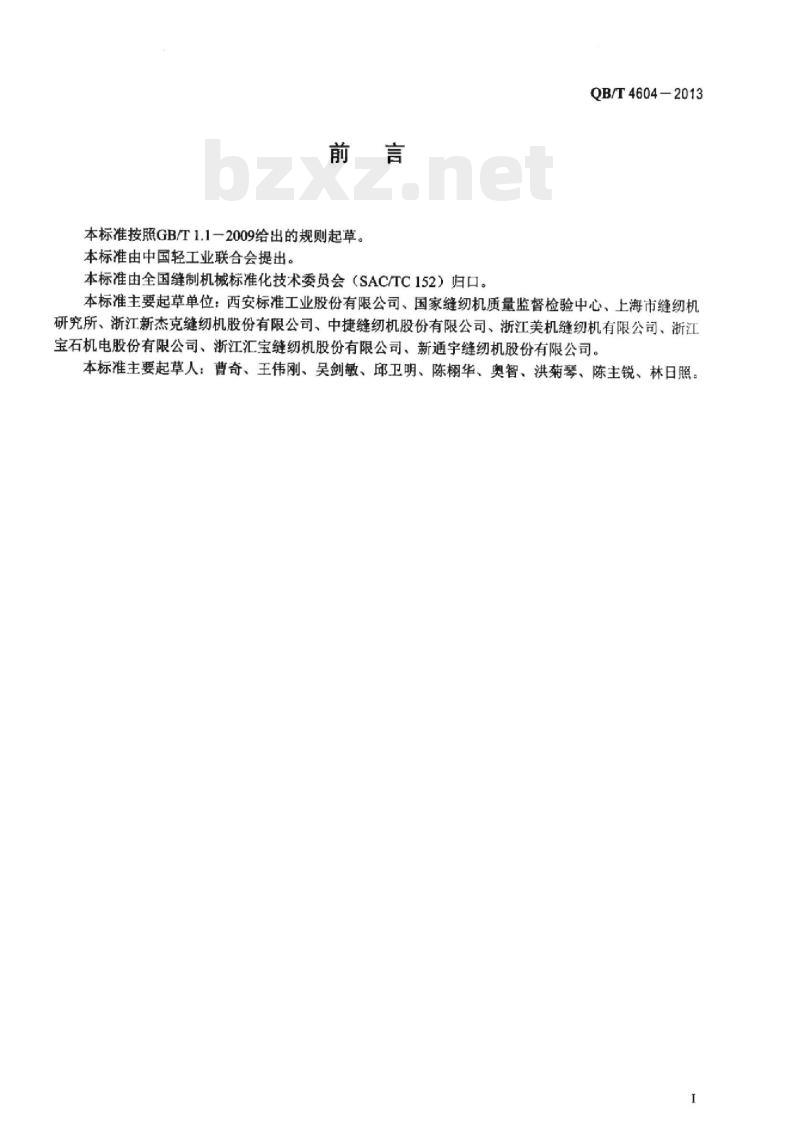

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。QB/T4604-2013
本标准主要起草单位：西安标准工业股份有限公司、国家缝纫机质量监督检验中心、上海市缝纫机研究所、浙江新杰克缝纫机股份有限公司、中捷缝纫机股份有限公司、浙江美机缝纫机有限公司、浙江宝石机电股份有限公司、浙江汇宝缝纫机股份有限公司、新通宇缝纫机股份有限公司。本标准主要起草人：曹奇、王伟刚、吴剑敏、邱卫明、陈栩华、奥智、洪菊琴、陈主锐、林日照。I

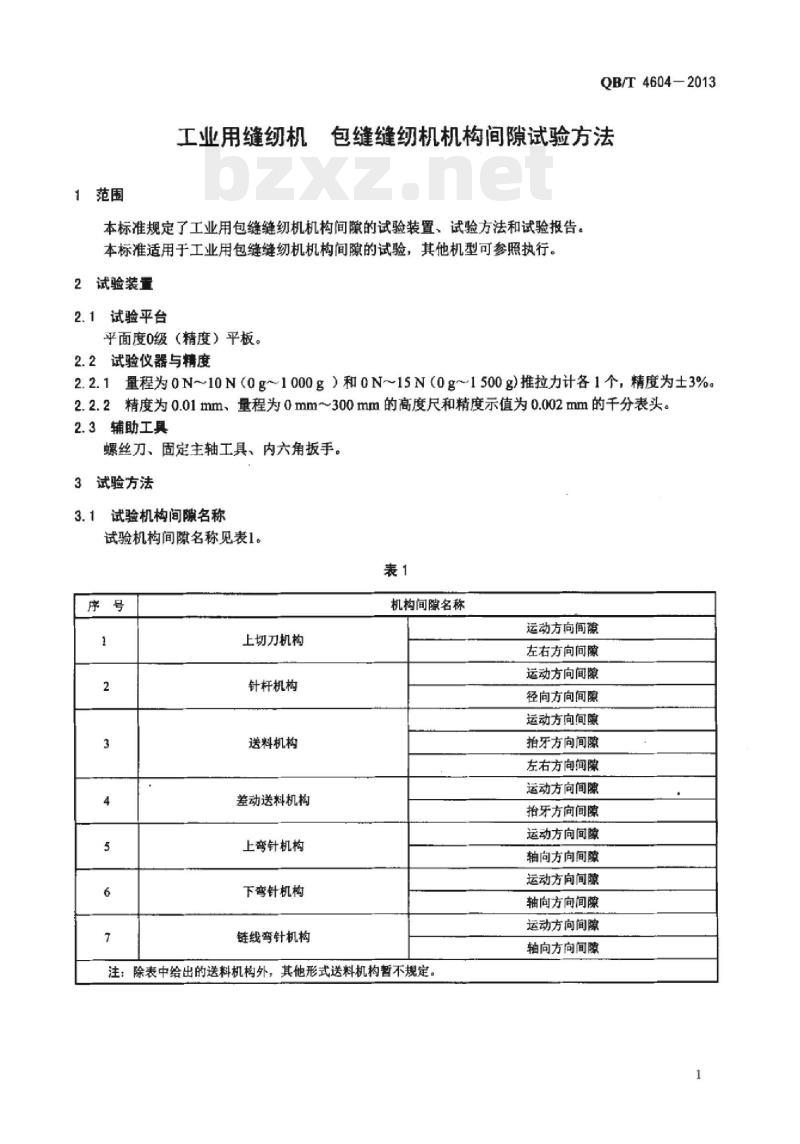

1范围
QB/T4604—2013
工业用缝纫机
包缝缝纫机机构间隙试验方法
本标准规定了工业用包缝缝纫机机构间隙的试验装置、试验方法和试验报告。本标准适用于工业用包缝缝纫机机构间隙的试验，其他机型可参照执行。2试验装置
2.1试验平台
平面度0级（精度）平板。
2.2试验仪器与精度
2.2.1量程为0N～10N（0g~1000g）和0N~15N（0g1500g）推拉力计各1个，精度为士3%。2.2.2精度为0.01mm、量程为0mm~300mm的高度尺和精度示值为0.002mm的千分表头。2.3辅助工具
螺丝刀、固定主轴工具、内六角扳手。3试验方法
试验机构间隙名称
试验机构间隙名称见表1。
上切刀机构
针杆机构
送料机构
差动送料机构
上弯针机构
下弯针机构
链线弯针机构
机构间隙名称
运动方向间隙
左右方向间隙
运动方向间隙
径向方向间隙
运动方向间隙
拍牙方向间隙
左右方向间隙
运动方向间隙
抬牙方向间隙
运动方向间隙
轴向方向间隙
运动方向间隙
轴向方向间隙
运动方向间隙
轴向方向间隙
注：除表中给出的送料机构外，其他形式送料机构暂不规定。QB/T4604—2013

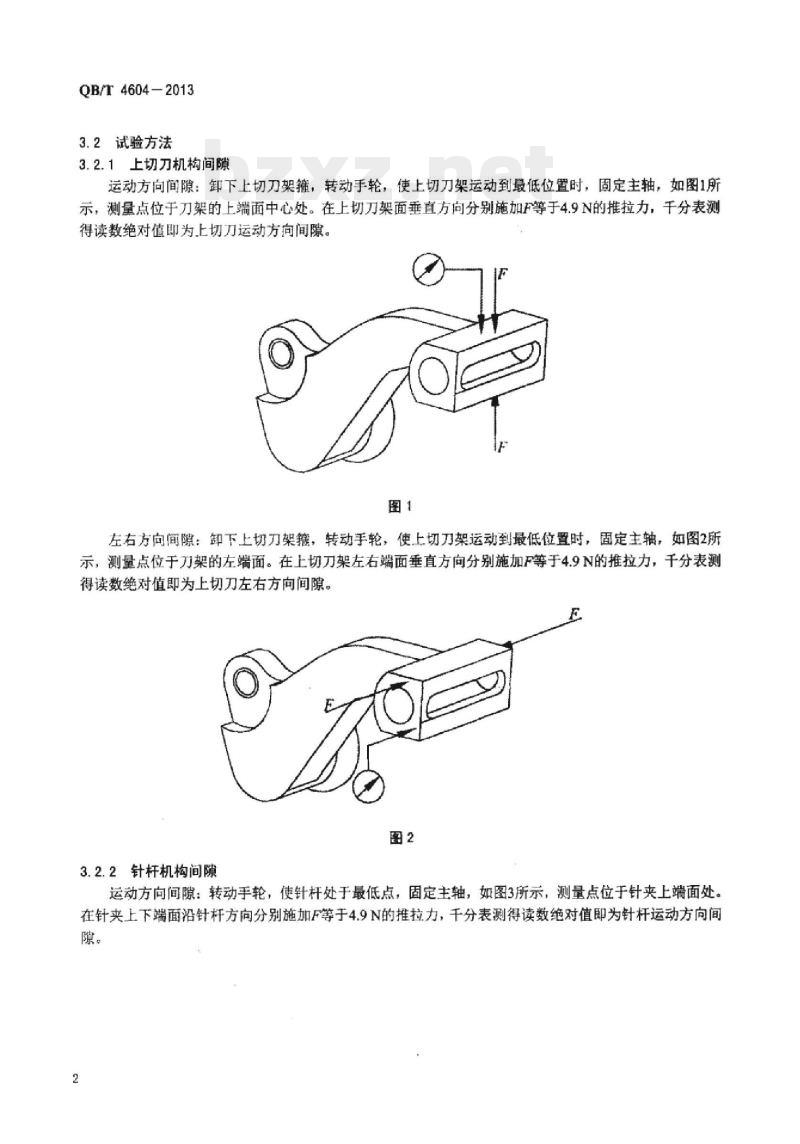

3.2试验方法
3.2.1上切刀机构间隙
运动方向间隙：卸下上切刀架箍，转动手轮，使上切刀架运动到最低位置时，固定主轴，如图1所示，测量点位于刀架的上端面中心处。在上切刀架面垂直方向分别施加F等于4.9N的推拉力，千分表测得读数绝对值即为上切刀运动方向间隙。图1
左右方向间隙：卸下上切刀架箍，转动手轮，使上切刀架运动到最低位置时，固定主轴，如图2所示，测量点位于刀架的左端面。在上切刀架左右端面垂直方向分别施加F等于4.9N的推拉力，千分表测得读数绝对值即为上切刀左右方向间隙。EWww.bzxZ.net
3.2.2针杆机构间隙
运动方向间隙：转动手轮，使针杆处于最低点，固定主轴，如图3所示，测量点位于针夹上端面处在针夹上下端面沿针杆方向分别施加F等于4.9N的推拉力，干分表测得读数绝对值即为针杆运动方向间隙。
QB/T4604—2013

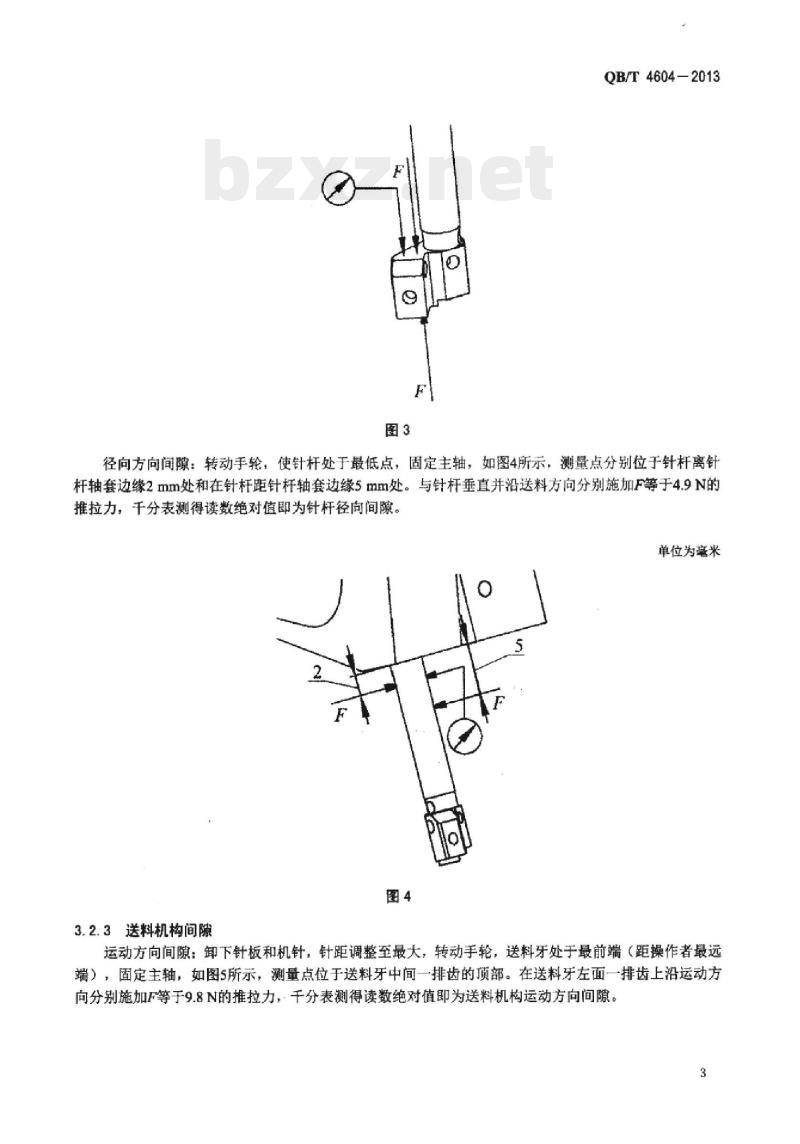

径向方向间隙：转动手轮，使针杆处于最低点，固定主轴，如图4所示，测量点分别位于针杆离针杆轴套边缘2mm处和在针杆距针杆轴套边缘5mm处。与针杆垂直并沿送料方向分别施加F等于4.9N的推拉力，千分表测得读数绝对值即为针杆径向间隙。单位为毫米
3.2.3送料机构间隙
运动方向间隙：卸下针板和机针，针距调整至最大，转动手轮，送料牙处于最前端（距操作者最远端），固定主轴，如图5所示，测量点位于送料牙中间一排齿的顶部。在送料牙左面一排齿上沿运动方向分别施加F等于9.8N的推拉力，千分表测得读数绝对值即为送料机构运动方向间隙。3
QB/T4604-2013
抬牙方向间隙：卸下针板和机针，针距调整至最大，转动手轮，送料牙处最前端（距操作者最远端），固定主轴，如图6所示，测量点位于送料牙左面一排齿上端面中心处。在送料牙垂直方向分别施加F等于4.9N的推拉力，千分表测得读数绝对值即为送料机构抬牙方向问隙。图6
左右方向间隙：卸下针板和机针，针距调整至最大，转动手轮，送料牙处于最前端（距操作者最远端），固定主轴，如图7所示，测量点位于送料牙长牙的左端面中心处。在送料牙左端面和右端面垂直方向分别施加F等于9.8N的推拉力，千分表测得读数绝对值即为送料机构左右方向间隙。3.2.4差动机构间隙
QB/T46042013
运动方向间隙：卸下针板和机针，针距调整至最大，差动牙顺差调整至最大，转动手轮，差动牙位于最前端（距操作者最远端），固定主轴，如图8所示，测量点位于差动牙中间一排齿的前端面中心处。在差动牙左面一排齿的运动方向分别施加F等于9.8N的推拉力，千分表测得读数绝对值即为差动机构运动方向间隙。
抬牙方向间隙：卸下针板和机针，针距调整至最大，转动手轮，差动牙位于最前端（距操作者最远端），固定主轴，如图9所示，测量点位于差动牙左面一排齿的上端面中心处。在差动牙垂直方向分别施加F等于4.9N的推拉力，千分表测得读数绝对值即为差动机构拍牙方向间隙。QB/T4604-2013
3.2.5上弯针机构间隙
运动方向间隙：转动手轮，使上弯针位于左极限位置，固定主轴，如图10所示，测量点位于上弯针针尖处。在上弯针与上弯针滑杆结合处沿上弯针运动方向分别施加F等于4.9N的推拉力，千分表测得读数绝对值即为上弯针机构运动方向间隙。图10
轴向方向间隙：转动手轮，使上弯针位于左极限位置，固定主轴，如图11所示，测量点位于上弯针轴顶端面处。在上弯针曲柄两端面沿轴线方向分别施加F等于9.8N的推拉力，千分表测得读数绝对值即为上弯针机构轴向间隙。
3.2.6下弯针机构间隙
QB/T4604-2013
运动方向间隙：转动手轮，使下弯针位于左极限位置，固定主轴，如图12所示，测量点位于下弯针背部端面中心处。在下弯针架距离下弯针轴中心20mm处沿下弯针运动方向分别施加F等于9.8N的推拉力，千分表测得读数绝对值即为下弯针机构运动方向间隙。单位为毫米
轴向方向间隙：转动手轮，使下弯针位于右极限位置，固定主轴，如图13所示，测量点位于下弯针轴端面处。在下弯针架轴顶端面处沿轴线方向分别施加F等于9.8N的推拉力，千分表测得读数绝对值即为下弯针机构轴向间隙。
QB/T4604-2013
3.2.7链线弯针机构间隧
运动方向间隙：转动手轮，使链线弯针位于左极限位置，固定主轴，如图14所示，测量点位于链线弯针背部下折弯处端面。在链线弯针后针孔处沿链线弯针运动方向分别施加F等于9.8N的推拉力，千分表测得读数绝对值即为链线弯针机构运动方向间隙。F
轴向方向间隙：转动手轮，使链线弯针位于右极限位置，固定主轴，如图15所示，测量点位于链线弯针轴顶端面处。在链线弯针架端面沿轴线方向分别施加F等于9.8N的力，千分表测得读数绝对值即为链线弯针机构轴向间隙。
试验报告
试验报告应包括下列内容：
a）本标准的编号：
b）被测缝纫机的型号及编号；
c）被测各机构间隙名称：
d）被测各机构间隙实测值：
e）制造厂厂名：
f）测试单位；
g）测试日期（年、月、日）：
h）测试者姓名。
