【QB轻工标准】 -2017 塑料经编遮阳网

ICS83.140.99
分类号：Y28
备案号：59697-2017
中华人民共和国轻工行业标准
QB/T2000-2017
代替QB/T2000-1994
塑料经编遮阳网
Plasticknitting sunshadenet
2017-07-07发布
中华人民共和国工业和信息化部2018-01-01实施

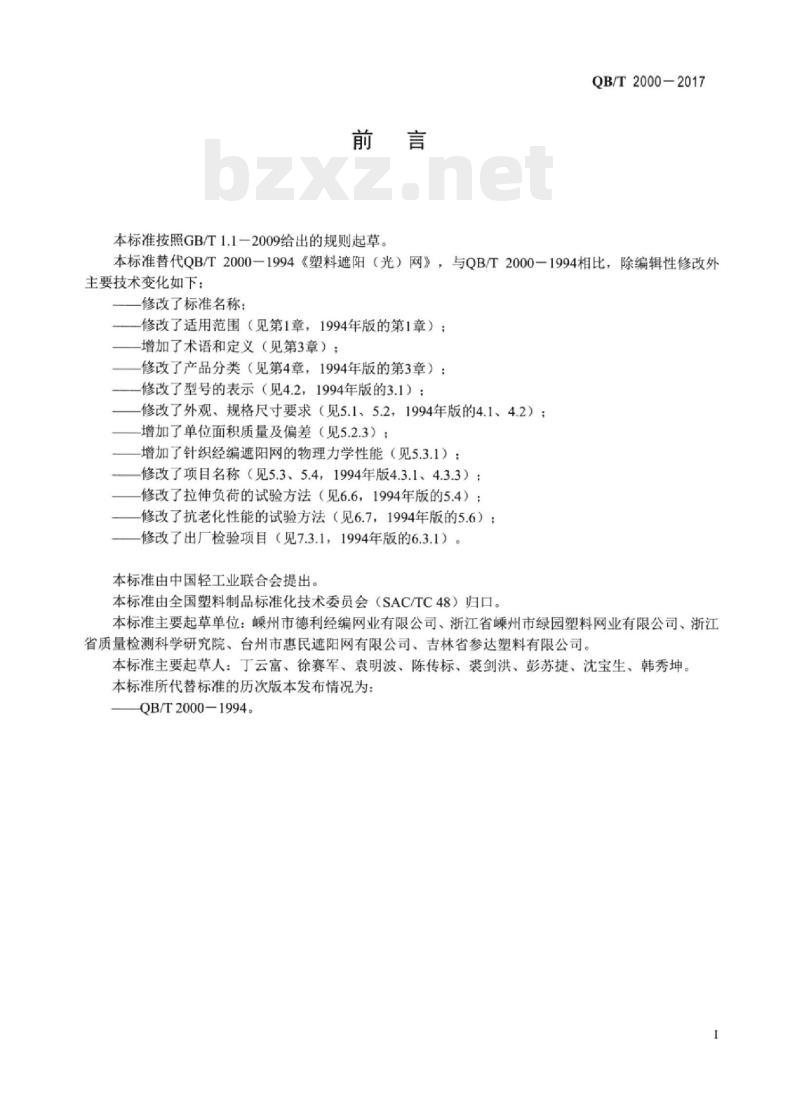

本标准按照GB/T1.1一2009给出的规则起草。QB/T2000—2017
本标准替代QB/T2000-1994《塑料遮阳（光）网》，与QB/T2000-1994相比，除编辑性修改外主要技术变化如下：
修改了标准名称：
修改了适用范围（见第1章，1994年版的第1章）；增加了术语和定义（见第3章）：修改了产品分类（见第4章，1994年版的第3章）：修改了型号的表示（见4.2，1994年版的3.1）：修改了外观、规格尺寸要求（见5.1、5.2，1994年版的4.1、4.2）：增加了单位面积质量及偏差（见5.2.3）：增加了针织经编遮阳网的物理力学性能（见5.3.1）：修改了项目名称（见5.3、5.4，1994年版4.3.1、4.3.3）：修改了拉伸负荷的试验方法（见6.6，1994年版的5.4）；修改了抗老化性能的试验方法（见6.7，1994年版的5.6）：修改了出厂检验项目（见7.3.1，1994年版的6.3.1）。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。本标准主要起草单位：嵊州市德利经编网业有限公司、浙江省嵊州市绿园塑料网业有限公司、浙江省质量检测科学研究院、台州市惠民遮阳网有限公司、吉林省参达塑料有限公司。本标准主要起草人：丁云富、徐赛军、袁明波、陈传标、裘剑洪、彭苏捷、沈宝生、韩秀坤。本标准所代替标准的历次版本发布情况为：QB/T2000-1994。

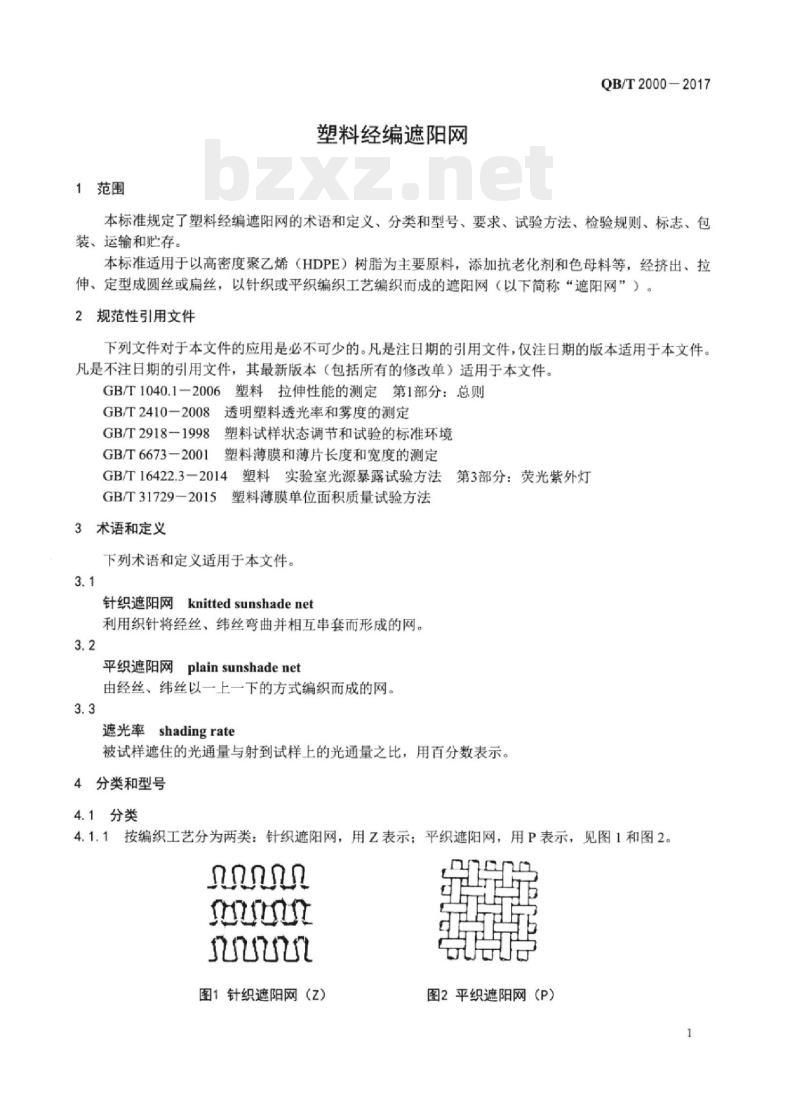

1范围
塑料经编遮阳网
QB/T2000-2017
本标准规定了塑料经编遮阳网的术语和定义、分类和型号、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以高密度聚乙烯（HDPE）树脂为主要原料，添加抗老化剂和色母料等，经挤出、拉伸、定型成圆丝或扁丝，以针织或平织编织工艺编织而成的遮阳网（以下简称“遮阳网”）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1040.1一2006塑料拉伸性能的测定第1部分：总则GB/T2410-2008透明塑料透光率和雾度的测定GB/T2918-1998塑料试样状态调节和试验的标准环境GB/T6673一2001塑料薄膜和薄片长度和宽度的测定GB/T16422.3一2014塑料实验室光源暴露试验方法第3部分：荧光紫外灯
GB/T31729-2015塑料薄膜单位面积质量试验方法3术语和定义
下列术语和定义适用于本文件。3.1
针织遮阳网knitted sunshadenet利用织针将经丝、纬丝弯曲并相互串套而形成的网。3.2
平织遮阳网plainsunshadenet
由经丝、纬丝以一上一下的方式编织而成的网。3.3
遮光率shadingrate
被试样遮住的光通量与射到试样上的光通量之比，用百分数表示。4分类和型号
4.1分类
4.1.1按编织工艺分为两类：针织遮阳网，用乙表示：平织遮阳网，用P表示，见图1和图2non
图1针织遮阳网（Z）
图2平织遮阳网（P）
QB/T2000—2017

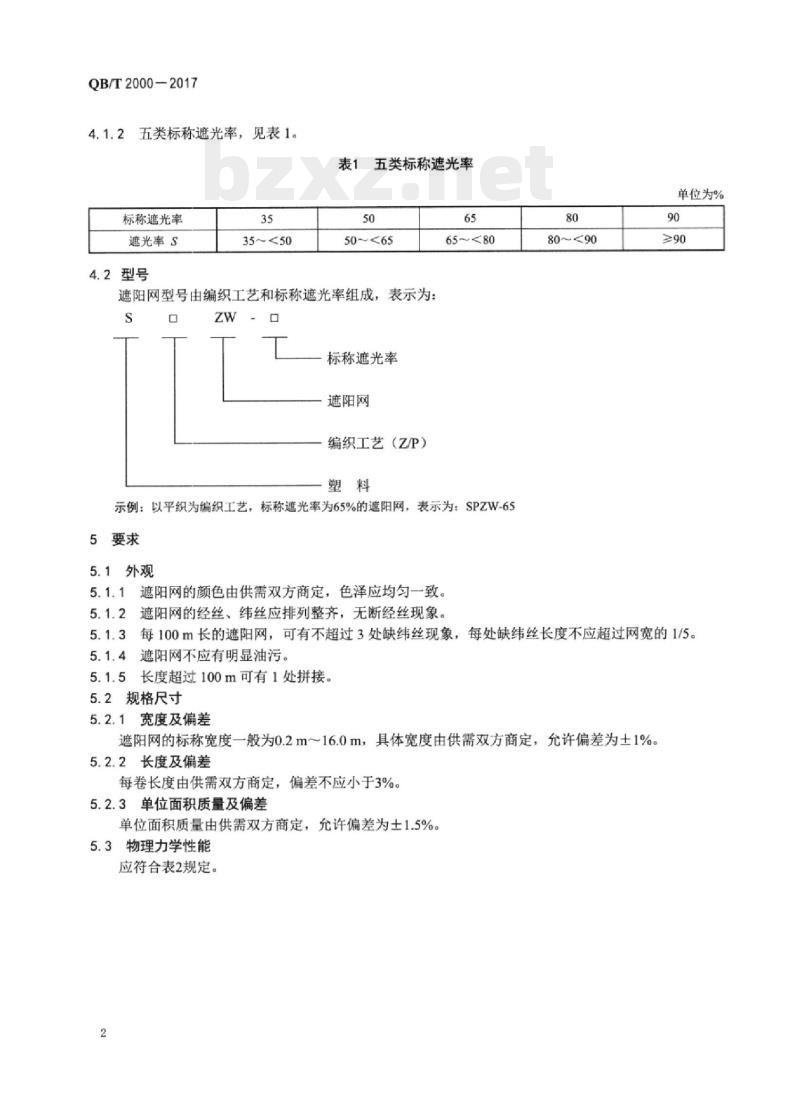

4.1.2五类标称遮光率，见表1。标称遮光率
遮光率S
4.2型号
35~<50
表1五类标称遮光率
50~<65
遮阳网型号由编织工艺和标称遮光率组成，表示为：s
标称遮光率
遮阳网
编织工艺（Z/P）
示例：以平织为编织工艺，标称遮光率为65%的遮阳网，表示为：SPZW-655要求
5.1外观
5.1.1遮阳网的颜色由供需双方商定，色泽应均匀一致。5.1.2遮阳网的经丝、纬丝应排列整齐，无断经丝现象。80
单位为%
5.1.3每100m长的遮阳网，可有不超过3处缺纬丝现象，每处缺纬丝长度不应超过网宽的1/5。5.1.4遮阳网不应有明显油污。
5.1.5长度超过100m可有1处拼接。5.2规格尺寸
5.2.1宽度及偏差
遮阳网的标称宽度一般为0.2m～16.0m，具体宽度由供需双方商定，允许偏差为土1%。5.2.2长度及偏差
每卷长度由供需双方商定，偏差不应小于3%。5.2.3单位面积质量及偏差
单位面积质量由供需双方商定，允许偏差为土1.5%。5.3物理力学性能
应符合表2规定。
遮光率S/%
拉伸负荷/N
5.4抗老化性能
针织Z
平织P
针织Z
平织P
针织Z
平织P≥

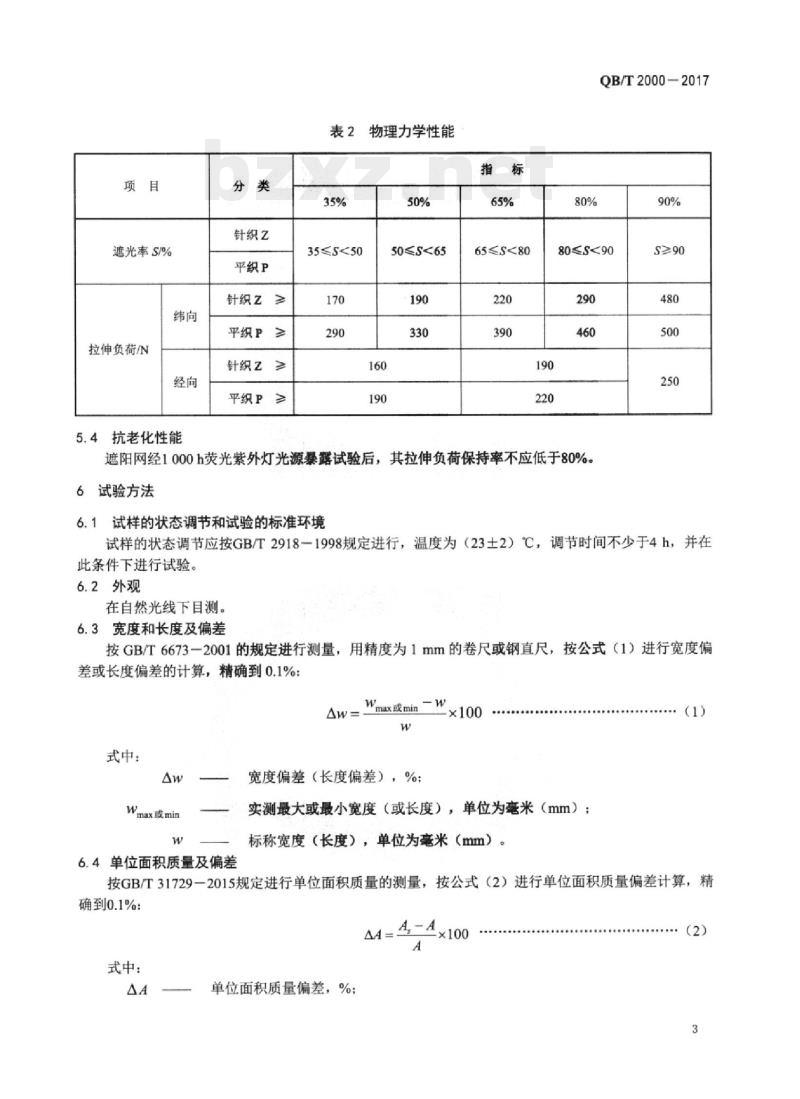

表2物理力学性能
35≤<50
50≤5<65
65≤5<80
QB/T2000—2017
80≤90
遮阳网经1000h荧光紫外灯光源暴露试验后，其拉伸负荷保持率不应低于80%。6试验方法
6.1试样的状态调节和试验的标准环境90%
S≥90
试样的状态调节应按GB/T2918一1998规定进行，温度为（23土2）℃，调节时间不少于4h，并在此条件下进行试验。
6.2外观
在自然光线下目测。
6.3宽度和长度及偏差
按GB/T6673一2001的规定进行测量，用精度为1mm的卷尺或钢直尺，按公式（1）进行宽度偏差或长度偏差的计算，精确到0.1%：Aw=
式中：
Wmax或min
6.4单位面积质量及偏差
Wmax或min
宽度偏差（长度偏差），%：bzxZ.net
实测最大或最小宽度（或长度），单位为毫米（mm）：标称宽度（长度），单位为毫米（mm）。(1)
按GB/T31729一2015规定进行单位面积质量的测量，按公式（2）进行单位面积质量偏差计算，精确到0.1%：
式中：
单位面积质量偏差，%；
QB/T2000—2017
6.5遮光率
实测单位面积质量，单位为克每平方米（g/m2）；标称单位面积质量，单位为克每平方米（g/m2）。按GB/T2410一2008规定进行试验，按公式（3）进行遮光率计算，精确到0.1%S=1-T
式中：
一遮光率，%：
透光率，%。
6.6拉伸负荷
6.6.1试验设备
应符合GB/T1040.1-2006中第5章规定。6.6.2试样制备
产品延经、纬向各截取长度为（300土2）mm，宽度为（50士1）mm的试样各5块。6.6.3试验
夹具间距200mm，试验速度（200土20）mm/min，测出试样拉伸至断裂时的最大拉伸负荷。测试5个试样，结果取其算数平均值，精确到1N。试验中若遇到试样在夹具中破裂、滑脱等影响准确性的情况，应另换试样重做。6.7抗老化性能
试样按6.6.2的规定制备，不进行暴露试验的试样为5块，进行暴露试验的试样应不少于10块，按GB/T16422.3一2014的规定进行荧光紫外灯暴露试验；暴露试验条件选择暴露循环1：用1A型（UVA-340）灯，340nm时，0.89W/m2，（60土3）℃辐照8h，（50土3）℃无辐照冷凝4h。将未暴露的试样和暴露后的试样分别按6.6.3进行试验。按公式（4）计算拉伸负荷保持率，精确到1%：E
式中：
拉伸负荷保持率，%：
检验规则
7.1组批
未暴露试样的拉伸负荷平均值，单位为牛顿（N）：暴露后试样的拉伸负荷平均值，单位为牛顿（N）。(4)
产品以批为单位进行验收。同一原料、同一色泽、同一配方、同一规格型号、同一类型的产品为批，每批不应超过10000m2。
7.2抽样
5.1和5.2的检验，每批产品至少随机抽取5卷，但总面积不应少于500m2。5.3和5.4的检验，从抽取的样品中任取足够数量进行检验。7.3出厂检验
出厂检验项目为5.1和5.2。
7.4型式检验
型式检验项目为第5章的全部项目，抗老化性能每3年进行1次检验。下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定：QB/T2000—2017
正常生产后，设备、原材料、配方和工艺有较大改变，可能影响产品性能时：b）
c）产品停产超过6个月，恢复生产时：d)
出厂检验结果与上次型式检验结果有较大差异时：e）国家质量监督机构提出进行型式检验时。7.5判定规则
7.5.1外观、规格尺寸按5.1、5.2的要求进行检验，结果全部符合要求则判外观、规格尺寸为合格：若其中有不合格项目，则该批产品为不合格。7.5.2物理力学性能按5.3、5.4的要求进行检验，结果全部符合要求则判物理力学性能合格：若其中有不合格项目，则应从该批中抽取双倍试样，对不合格项目进行复检，若仍有不合格项，则该批产品为不合格。
8标志、包装、运输和贮存
8.1标志
每卷产品应有检验合格证，并标明下列内容：a）产品名称：
规格型号、类型：
生产厂名、厂址；
生产日期和批号：
e）产品标准编号。
8.2包装
产品用薄膜包装，特殊包装要求由供需双方协商决定。8.3运输
产品在运输过程中应防止尖锐物钩划，防止破损。8.4贮存
产品应贮存于阴凉、通风、干燥的库房内，远离火源、热源，贮存期从生产日起不超过2年。5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
