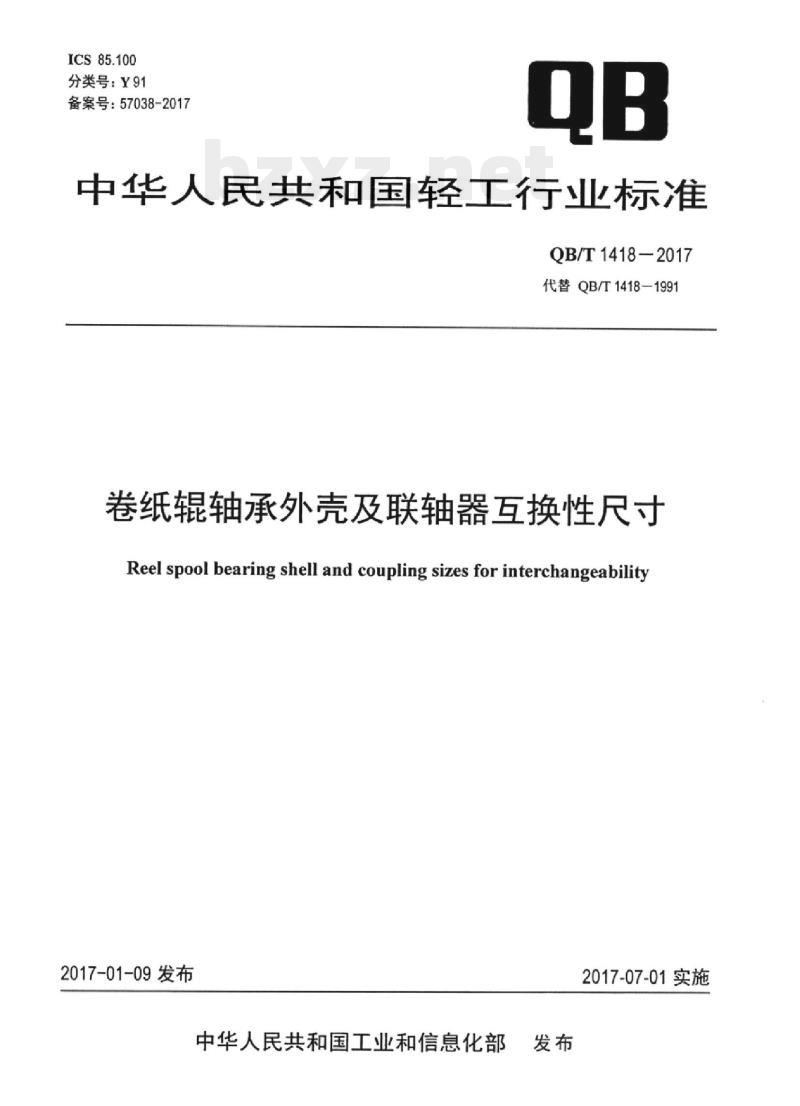

【QB轻工标准】 卷纸棍轴承外壳及联轴器互换性尺寸

ICS85.100
分类号：Y91
备案号：57038-2017
中华人民共和国轻工行业标准
QB/T1418—2017
代替QB/T1418-1991
卷纸辊轴承外壳及联轴器互换性尺寸Reel spool bearing shell and coupling sizes for interchangeabilit2017-01-09发布
中华人民共和国工业和信息化部发布
2017-07-01实施

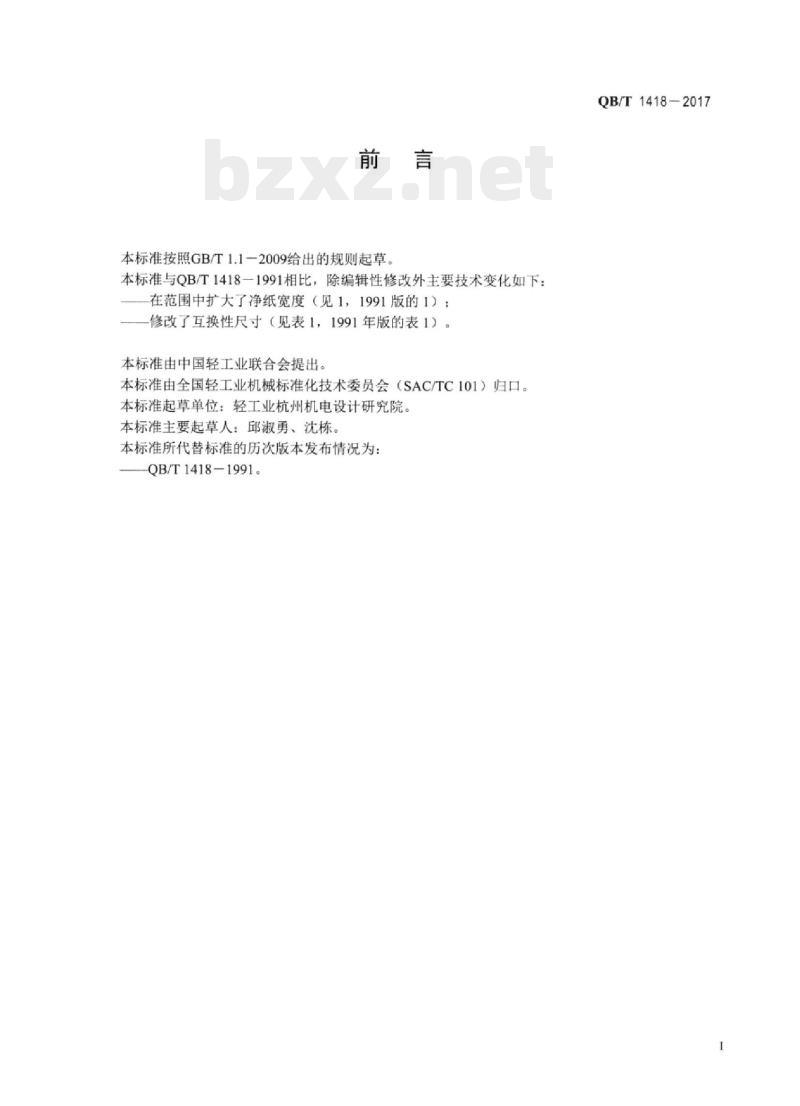

本标准按照GB/T1.1一2009给出的规则起草。本标准与QB/T1418一1991相比，除编辑性修改外主要技术变化如下：在范围中扩大了净纸宽度（见1，1991版的1）；-修改了互换性尺寸（见表1，1991年版的表1）本标准由中国轻工业联合会提出。本标准由全国轻工业机械标准化技术委员会（SAC/TC101）归口。本标准起草单位：轻工业杭州机电设计研究院。本标准主要起草人：邱淑勇、沈栋。本标准所代替标准的历次版本发布情况为：QB/T1418-1991。
QB/T1418-2017

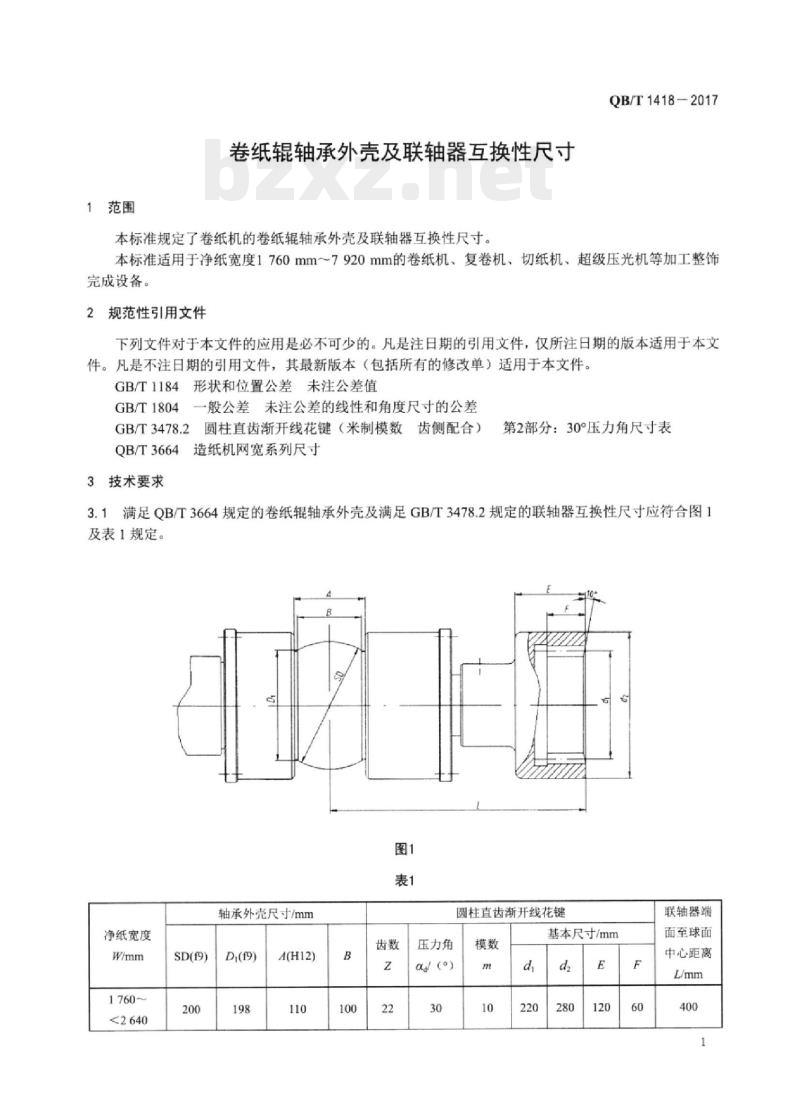

1范围
卷纸辊轴承外壳及联轴器互换性尺寸本标准规定了卷纸机的卷纸辊轴承外壳及联轴器互换性尺寸。QB/T1418-2017
本标准适用于净纸宽度1760mm～7920mm的卷纸机、复卷机、切纸机、超级压光机等加工整饰完成设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1184形状和位置公差未注公差值GB/T1804一般公差未注公差的线性和角度尺寸的公差GB/T3478.2圆柱直齿渐开线花键（米制模数齿侧配合）QB/T3664造纸机网宽系列尺寸
3技术要求
第2部分：30°压力角尺寸表
3.1满足QB/T3664规定的卷纸辊轴承外壳及满足GB/T3478.2规定的联轴器互换性尺寸应符合图1及表1规定。
轴承外壳尺寸/mm
净纸宽度
SD(f9)
A(H12)
压力角bzxz.net
ad/ ()
圆柱直齿渐开线花键
基本尺寸/mm
联轴器端
面至球面
中心距离
QB/T1418-2017
净纸宽度
SD(f9)
轴承外壳尺寸/mm
A(H12)

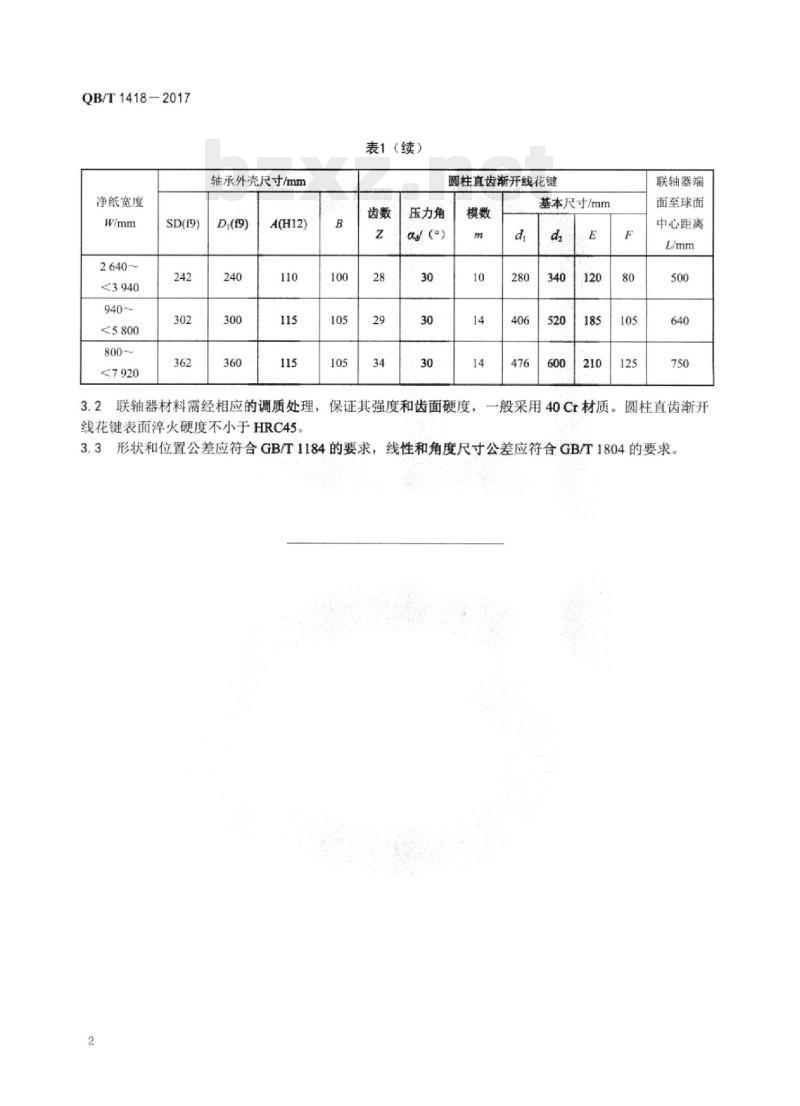

表1（续）
压力角
ad（)
圆柱直齿渐开线花键
基本尺寸/mm
联轴器端
面至球面
中心距离
保证其强度和齿面硬度，一般采用40Cr材质。圆柱直齿渐开3.2联轴器材料需经相应的调质处理，线花键表面淬火硬度不小于HRC45。3.3形状和位置公差应符合GB/T1184的要求，线性和角度尺寸公差应符合GB/T1804的要求2
