【QB轻工标准】 乐器音准装置及准确度等级判定

ICS97.200.20
分类号：Y58
备案号：57034-2017
中华人民共和国轻工行业标准
QB/T2841—2017
代替QB/T2841-2007
乐器音准装置及准确度等级判定Tuning device of musical instruments & estimation of the accuracy class2017-01-09发布
中华人民共和国工业和信息化部发布
2017-07-01实施

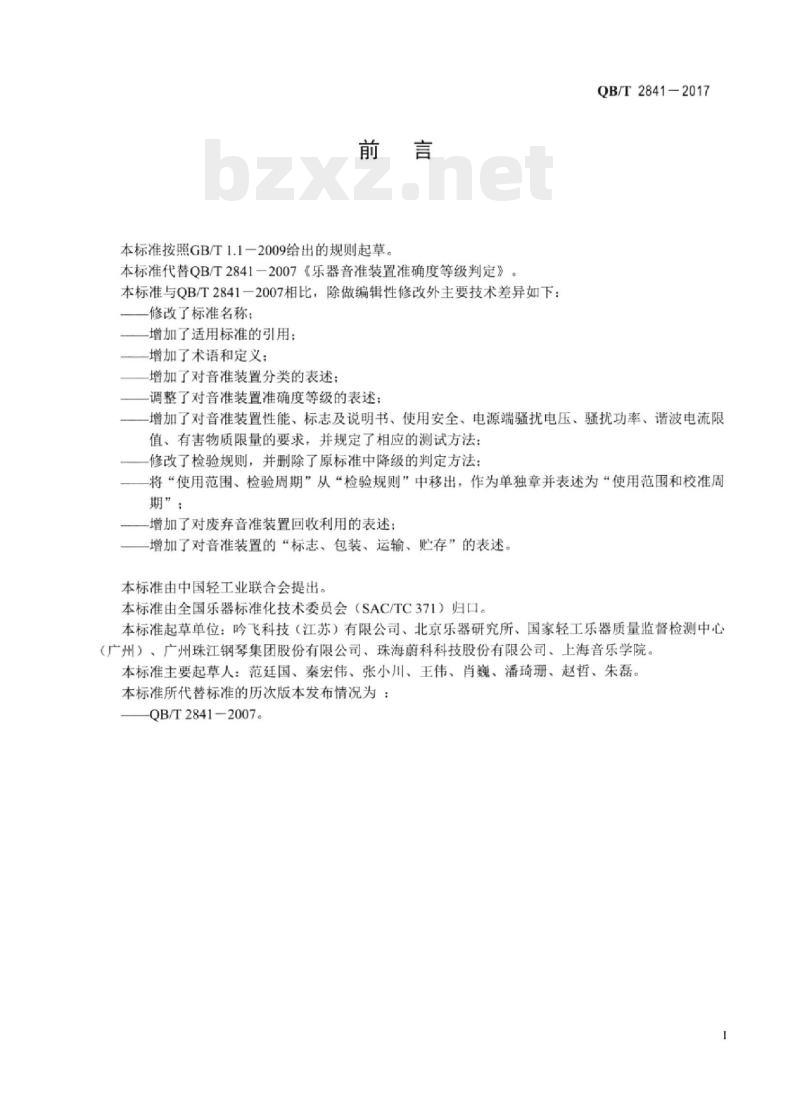

本标准按照GB/T1.1一2009给出的规则起草。本标准代替QB/T2841一2007《乐器音准装置准确度等级判定》本标准与QB/T2841一2007相比，除做编辑性修改外主要技术差异如下：修改了标准名称：
增加了适用标准的引用：
增加了术语和定义：
增加了对音准装置分类的表述：调整了对音准装置准确度等级的表述；QB/T2841-2017
增加了对音准装置性能、标志及说明书、使用安全、电源端骚扰电压、扰功率、谐波电流限值、有害物质限量的要求，并规定了相应的测试方法：修改了检验规则，并册删除了原标准中降级的判定方法：将“使用范围、检验周期”从“检验规则”中移出，作为单独章并表述为“使用范围和校准周期”：
增加了对废弃音准装置回收利用的表述：增加了对音准装置的“标志、包装、运输、贮存”的表述。本标准由中国轻工业联合会提出。本标准由全国乐器标准化技术委员会（SAC/TC371）归口。本标准起草单位：吟飞科技（江苏）有限公司、北京乐器研究所、国家轻工乐器质量监督检测中心（广州）、广州珠江钢琴集团股份有限公司、珠海蔚科科技股份有限公司、上海音乐学院。本标准主要起草人：范廷国、秦宏伟、张小川、王伟、肖巍、潘琦珊、赵哲、朱磊。本标准所代替标准的历次版本发布情况为：QB/T2841-2007。

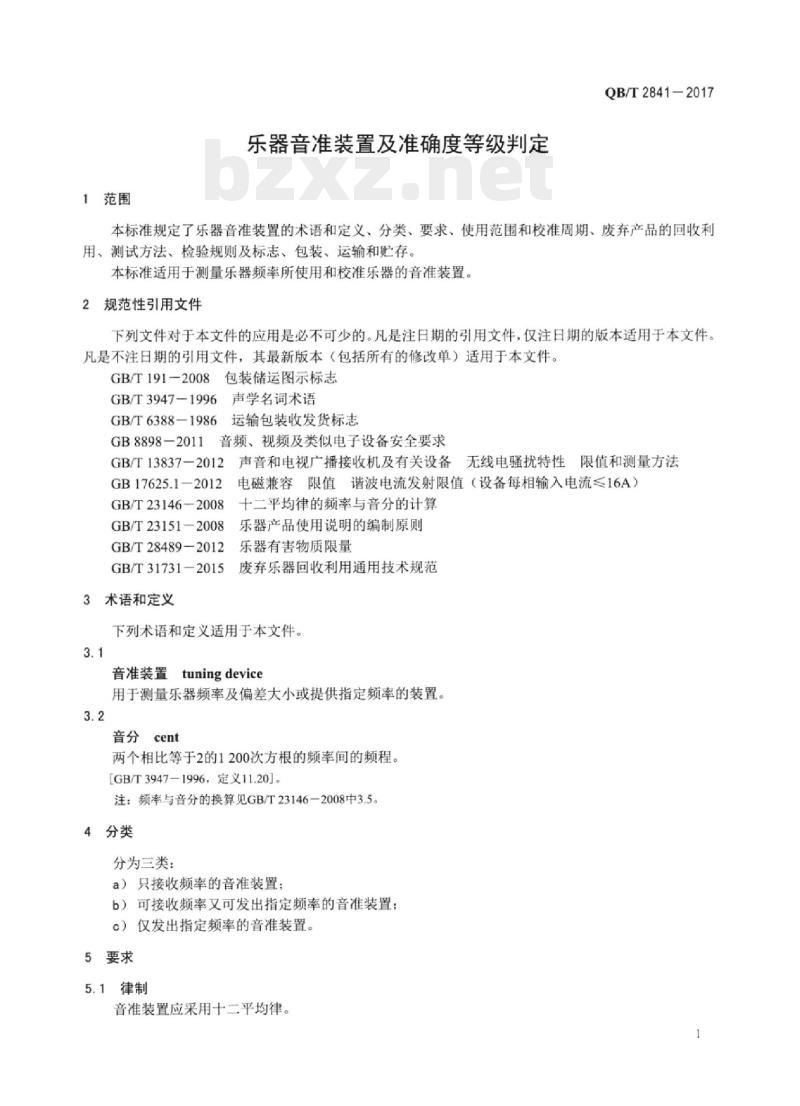

1范围
乐器音准装置及准确度等级判定QB/T2841-2017
本标准规定了乐器音准装置的术语和定义、分类、要求、使用范围和校准周期、废弃产品的回收利用、测试方法、检验规则及标志、包装、运输和贮存。本标准适用于测量乐器频率所使用和校准乐器的音准装置。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191-2008包装储运图示标志GB/T3947-1996
5声学名词术语
GB/T6388—1986
运输包装收发货标志
GB8898一2011音频、视频及类似电子设备安全要求GB/T13837—2012
GB17625.1—2012
GB/T23146—2008
GB/T23151—2008
GB/T28489—2012
GB/T31731—2015
3术语和定义
无线电骚扰特性
限值和测量方法
声音和电视广播接收机及有关设备电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）十二平均律的频率与音分的计算乐器产品使用说明的编制原则
乐器有害物质限量
废弃乐器回收利用通用技术规范下列术语和定义适用于本文件。3.1
音准装置tuningdevice
用于测量乐器频率及偏差大小或提供指定频率的装置。3.2
音分cent
两个相比等于2的1200次方根的频率间的频程。[GB/T3947-1996，定义11.20]。注：频率与音分的换算见GB/T23146一2008中3.5。4分类
分为三类：
a）只接收频率的音准装置；
b）可接收频率又可发出指定频率的音准装置：c）仅发出指定频率的音准装置。5要求
5.1律制
音准装置应采用十二平均律。
QB/T2841-2017

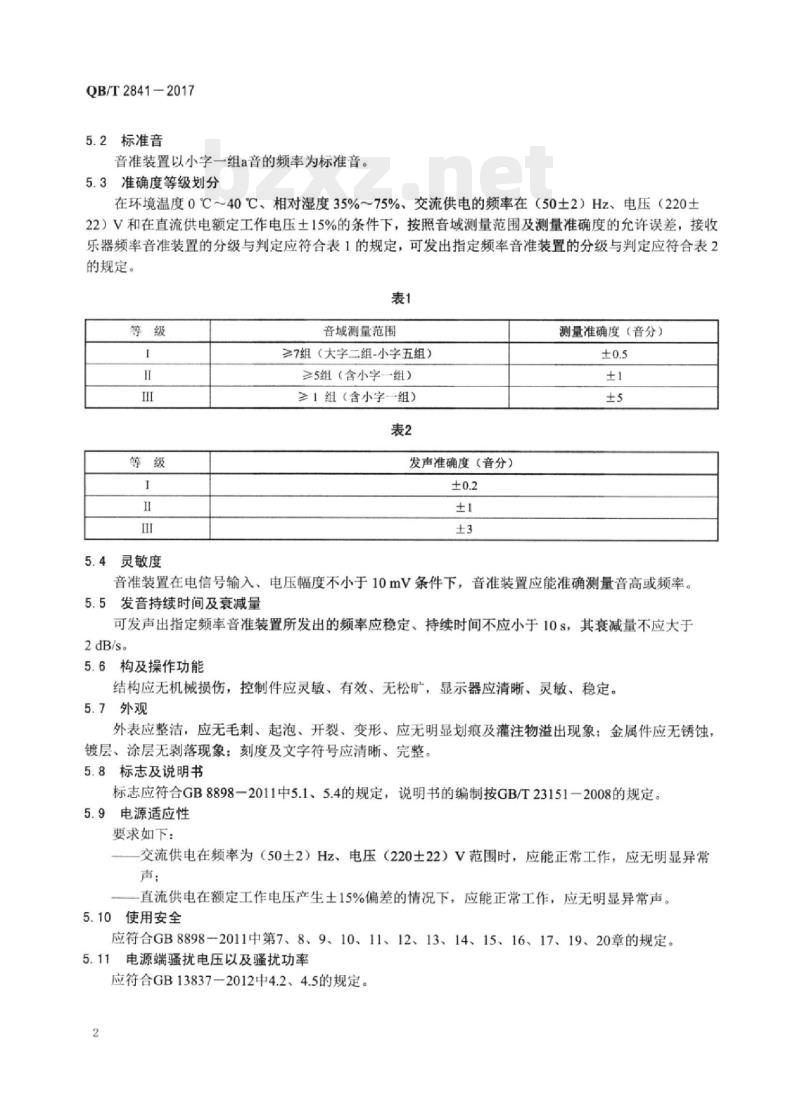

5.2标准音
音准装置以小字一组a音的频率为标准音。5.3准确度等级划分
在环境温度0℃～40℃、相对湿度35%～75%、交流供电的频率在（50土2）Hz、电压（220土22）V和在直流供电额定工作电压土15%的条件下，按照音域测量范围及测量准确度的允许误差，接收乐器频率音准装置的分级与判定应符合表1的规定，可发出指定频率音准装置的分级与判定应符合表2的规定。
5.4灵敏度
音域测量范围
≥7组（大字二组-小字五组）
≥5组（含小字一组）
≥1组（含小字一组）
发声准确度（音分）
测量准确度（音分）
音准装置在电信号输入、电压幅度不小于10mV条件下，音准装置应能准确测量音高或频率。5.5发音持续时间及衰减量
可发声出指定频率音准装置所发出的频率应稳定、持续时间不应小于10S，其衰减量不应大于2dB/s。
5.6构及操作功能
结构应无机械损伤，控制件应灵敏、有效、无松旷，显示器应清晰、灵敏、稳定。5.7外观
外表应整洁，应无毛刺、起泡、开裂、变形、应无明显划痕及灌注物溢出现象；金属件应无锈蚀，镀层、涂层无剥落现象：刻度及文字符号应清晰、完整。5.8标志及说明书
标志应符合GB8898一2011中5.1、5.4的规定，说明书的编制按GB/T23151-2008的规定。5.9电源适应性
要求如下：
交流供电在频率为（50土2）Hz、电压（220士22）V范围时，应能正常工作，应无明显异常声：
直流供电在额定工作电压产生土15%偏差的情况下，应能正常工作，应无明显异常声。5.10使用安全免费标准bzxz.net
应符合GB8898-2011中第7、8、9、10、11、12、13、14、15、16、17、19、20章的规定。5.11电源端骚扰电压以及扰功率应符合GB13837-2012中4.2、4.5的规定。2

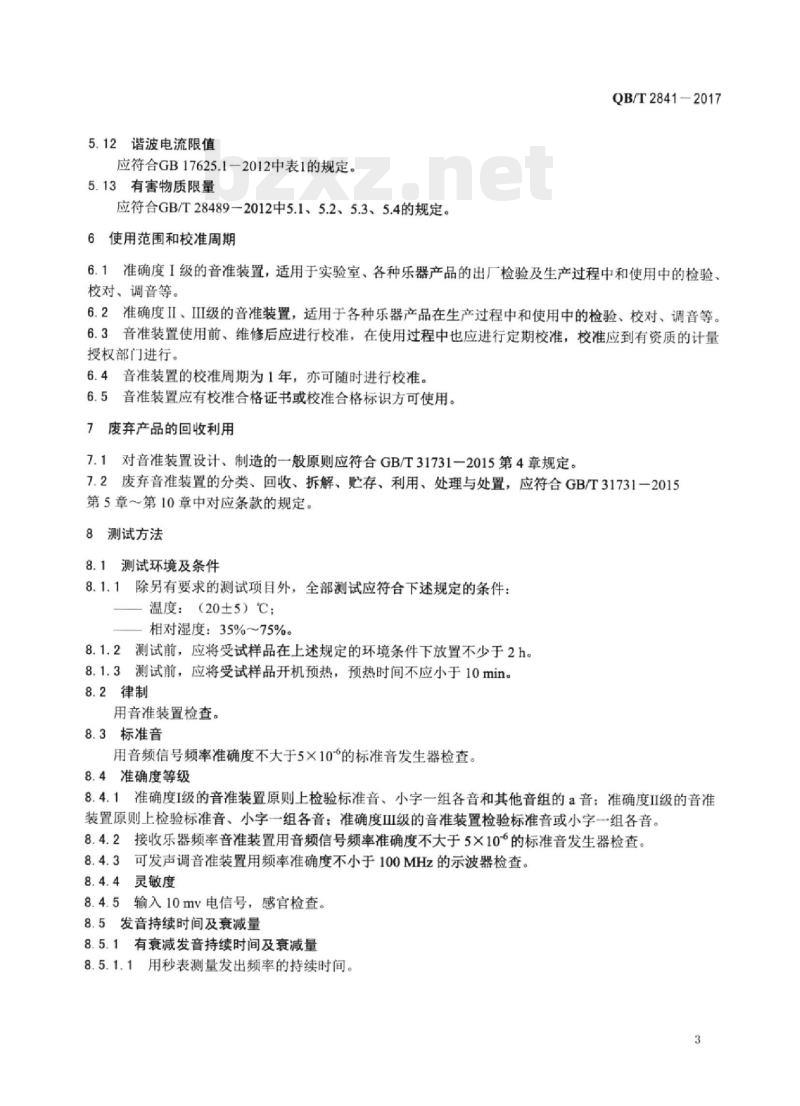

5.12谐波电流限值
应符合GB17625.1一2012中表1的规定。5.13有害物质限量
应符合GB/T28489—2012中5.1、5.2、5.3、5.4的规定。6使用范围和校准周期
QB/T2841—2017
6.1准确度I级的音准装置，适用于实验室、各种乐器产品的出厂检验及生产过程中和使用中的检验校对、调音等。
6.2准确度II、I级的音准装置，适用于各种乐器产品在生产过程中和使用中的检验、校对、调音等。6.3音准装置使用前、维修后应进行校准，在使用过程中也应进行定期校准，校准应到有资质的计量授权部门进行。
6.4音准装置的校准周期为1年，亦可随时进行校准。6.5音准装置应有校准合格证书或校准合格标识方可使用。7废弃产品的回收利用
7.1对音准装置设计、制造的一般原则应符合GB/T31731一2015第4章规定。7.2废弃音准装置的分类、回收、拆解、贮存、利用、处理与处置，应符合GB/T31731一2015第5章～第10章中对应条款的规定。8测试方法
8.1测试环境及条件
8.1.1除另有要求的测试项目外，全部测试应符合下述规定的条件：温度：（20±5）℃；
相对湿度：35%～75%。
8.1.2测试前，应将受试样品在上述规定的环境条件下放置不少于2h。8.1.3测试前，应将受试样品开机预热，预热时间不应小于10min8.2律制
用音准装置检查。
8.3标准音
用音频信号频率准确度不大于5×10的标准音发生器检查。8.4准确度等级
8.4.1准确度I级的音准装置原则上检验标准音、小字一组各音和其他音组的a音；准确度I级的音准装置原则上检验标准音、小字一组各音：准确度Ⅲ级的音准装置检验标准音或小字组各音。8.4.2接收乐器频率音准装置用音频信号频率准确度不大于5×10°的标准音发生器检查。8.4.3可发声调音准装置用频率准确度不小于100MHz的示波器检查。8.4.4灵敏度
8.4.5输入10mv电信号，感官检查。8.5发音持续时间及衰减量
8.5.1有衰减发音持续时间及衰减量8.5.1.1用秒表测量发出频率的持续时间。3
QB/T2841—2017
8.5.1.2将受试样品置于由声级计或声压级测试系统装置前6mm处，并使其振动发出指定频率，然后分别记录发出频率开始时的声压级值和4s时的声压级值，并按公式（1）计算其发出频率的衰减量（dB），并按上述方法分别测试2次，取其算术平均值：Y-Y
式中：
△Y-——发出频率衰减量，单位为分贝（dB）：Yi一一测试开始时的声压级，单位为分贝（dB）：Y2-—测试4s时的声压级，单位为分贝（dB）。8.5.2无衰减发音持续时间及衰减量，感官检查。8.6结构及操作功能
感官检查。
8.7外观
感官检查。
8.8标志及说明书
感官检查。
8.9电源适应性
8.9.1用调压器将（50土2）Hz的交流电源分别调到土22V的偏差，感官检查。8.9.2用调压器使直流额定工作电压产生土15%的偏差，感官检查。8.10使用安全
按GB8898-2011中第7、8、9、10、11、12、13、14、15、16、17、19、20章规定的方法检查电源端骚扰电压以及骚扰功率
按GB13837一2012中第5章规定的方法检查。8.12谐波电流限值
按GB17625.1-2012中第6章规定的方法检查。8.13有害物质限量
按GB/T28489-2012中6.2、6.3、6.4、6.5规定的方法检查。9检验规则
9.1产品验收及检验
产品由收购部门验收或委托生产厂质量管理部门检验。当对产品有特殊要求时，应由供需双方根据合同协商具体的检验项目。
9.2检验分类
分为出厂检验和型式检验。
9.3组批与抽样
出厂检验和型式检验以批次为单位进行验收。相同材料、相同工艺、相同结构、相同等级的为一检验批，最大批量不超过3000台，样品从每批量中随机抽取。本标准5.1～5.9项目检验的抽取数量不少于2台，5.1～5.9规定的项目出厂时进行百分之百的检验，5.13项目检验抽取的数量按GB/T28489一2012中6.1的规定。
9.4出厂检验的项目与判定
QB/T2841-2017
9.4.1本标准5.1～5.9规定的项目为出厂检验的项目，当全部达到要求时则判该批产品合格。出厂检验项目中若有1项不符合要求，可重新抽样进行该项目的复检，复检后仍不符合要求，则判该批产品不合格。
9.4.2可接收频率又可发出指定频率音准装置的准确度等级判定若出现不一致，则以两者中准确度等级低的为判定结果。
9.5型式检验的项目与判定
9.5.1型式检验从当前生产的、经出厂检验合格的产品中随机抽取。本标准5.1～5.12项目的型式检验每年进行一次，5.13项目的型式检验按GB/T28489一2012中7.2的规定。在新产品鉴定、更改结构、制造工艺及主要原材料或停产3个月以上恢复生产、国家质量监督部门提出要求时，亦需进行。9.5.2型式检验项目全部达到本标准第5章规定的要求时，则判该批产品合格。9.5.3型式检验项目中若有1项不符合本标准要求，可重新抽样进行该项目的复检，复检后若仍不符合本标准要求，则判该批产品不合格。9.5.4可接收频率又可发出指定频率音准装置的准确度等级判定若出现不一致，则以两者中准确度等级低的为判定结果。
9.5.5经型式检验合格的样品，经过整理、调整并得到订货方允许，才可作为合格品出厂。10标志、包装、运输、购存
10.1音准装置出厂时应附有产品合格证，合格证上应有检验员盖章。10.2每台音准装置上应附有生产厂名、生产日期、商标、型号：电源性质、额定电源电压或工作电压范围、电源频率、最大负载电流、防触电等级和使用环境类别等字样或标志。10.3音准装置外包装应有生产厂名、厂址、联系方式、商标和收发货标志，收发货标志按GB/T6388一1986的规定。
10.4外包装应能满足中、长途运输的需要，储运图示按GB/T191一2008的规定。10.5音准装置应放置在温度0℃～40℃、相对湿度35%～75%的室内存放，不应雨淋、日晒，距热源及有机溶剂的距离至少2000mm，距地面、墙壁至少100mm。10.6音准装置在装卸和堆码时应小心轻放，不应压以重物。10.7音准装置在符合上述运输、贮存的条件下，1年内若发现因制造方面原因造成的质量问题，由制造商负责。
