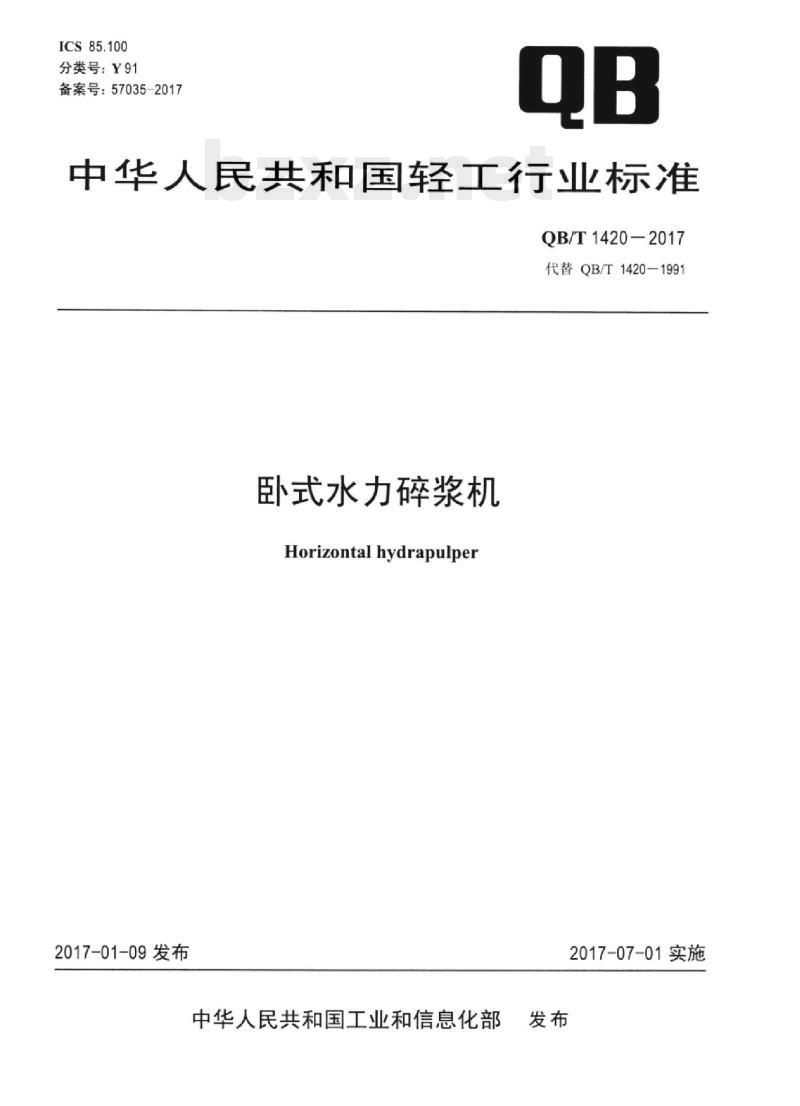

【QB轻工标准】 卧式水力碎浆机

ICS85.100
分类号：Y91
备案号：57035-2017
中华人民共和国轻工行业标准
QB/T1420-2017
代替QB/T1420-1991
卧式水力碎浆机
Horizontal hydrapulper
2017-01-09发布
中华人民共和国工业和信息化部2017-07-01实施

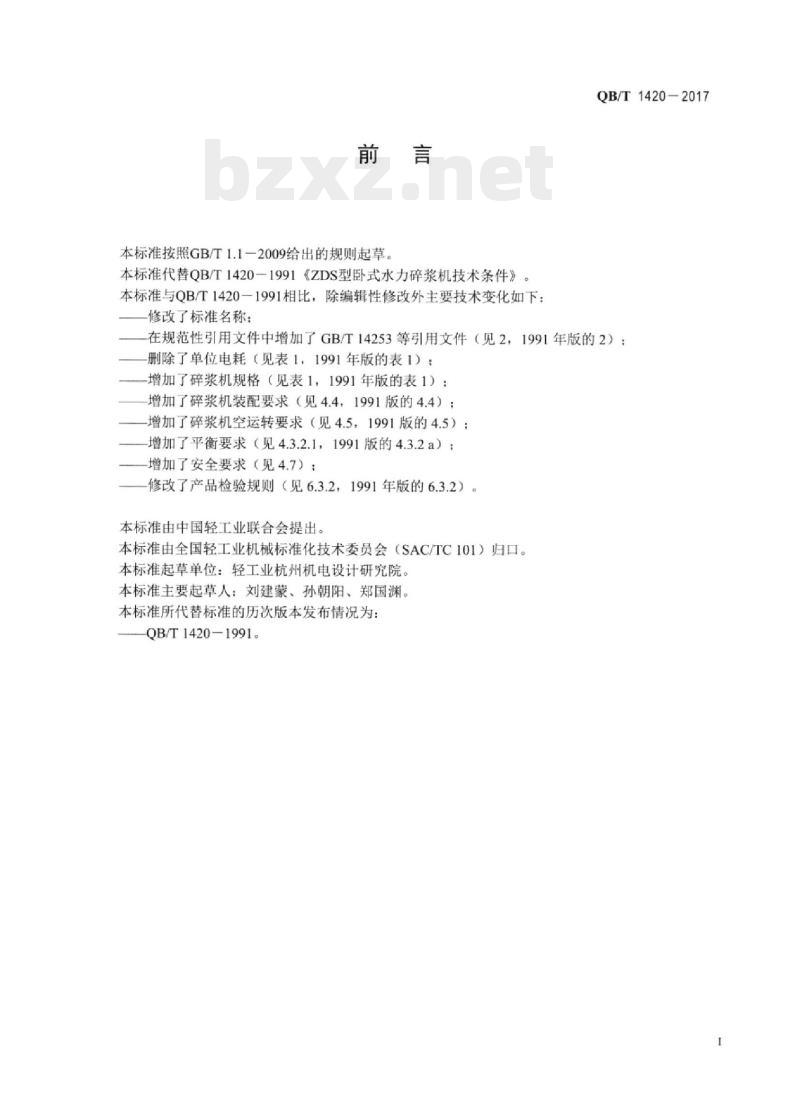

本标准按照GB/T1.1一2009给出的规则起草。本标准代替QB/T1420-1991《ZDS型卧式水力碎浆机技术条件》本标准与QB/T1420一1991相比，除编辑性修改外主要技术变化如下：修改了标准名称：
QB/T1420-2017
在规范性引用文件中增加了GB/T14253等引用文件（见2，1991年版的2）：删除了单位电耗（见表1，1991年版的表1）：增加了碎浆机规格（见表1，1991年版的表1）：增加了碎浆机装配要求（见4.4，1991版的4.4）：增加了碎浆机空运转要求（见4.5，1991版的4.5）：增加了平衡要求（见4.3.2.1，1991版的4.3.2a）；增加了安全要求（见4.7）：
修改了产品检验规则（见6.3.2，1991年版的6.3.2）。本标准由中国轻工业联合会提出。本标准由全国轻工业机械标准化技术委员会（SAC/TC101）归口。本标准起草单位：轻工业杭州机电设计研究院。本标准主要起草人：刘建蒙、孙朝阳、郑国渊。本标准所代替标准的历次版本发布情况为：QB/T1420-1991。

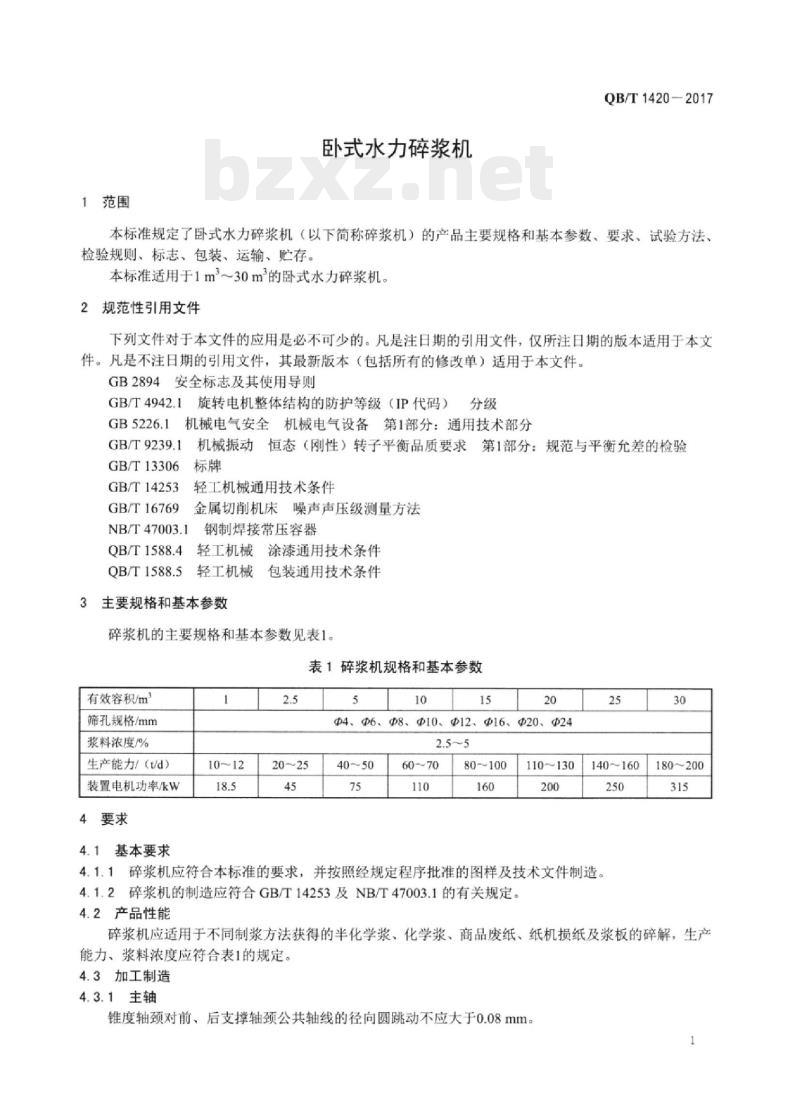

1范围
卧式水力碎浆机
QB/T1420-2017
本标准规定了卧式水力碎浆机（以下简称碎浆机）的产品主要规格和基本参数、要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于1m~30m的卧式水力碎浆机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2894安全标志及其使用导则
GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级
GB5226.1机械电气安全机械电气设备第1部分：通用技术部分GB/T9239.1机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验GB/T13306标牌
GB/T14253
轻工机械通用技术条件
9金属切削机床噪声声压级测量方法GB/T16769
NB/T47003.1
钢制焊接常压容器
QB/T1588.4
轻工机械涂漆通用技术条件
QB/T1588.5轻工机械包装通用技术条件3主要规格和基本参数
碎浆机的主要规格和基本参数见表1。表1碎浆机规格和基本参数
有效容积/m
筛孔规格/mm
浆料浓度/%
生产能力/（td）
装置电机功率/kW
4要求
4.1基本要求
4、6、8、10、12、16、±20、242.5~5
110~130
140~160
4.1.1碎浆机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。4.1.2碎浆机的制造应符合GB/T14253及NB/T47003.1的有关规定。4.2产品性能
180~200
碎浆机应适用于不同制浆方法获得的半化学浆、化学浆、商品废纸、纸机损纸及浆板的碎解，生产能力、浆料浓度应符合表1的规定。4.3加工制造
4.3.1主轴
锥度轴颈对前、后支撑轴颈公共轴线的径向圆跳动不应大于0.08mm。1
QB/T1420-2017

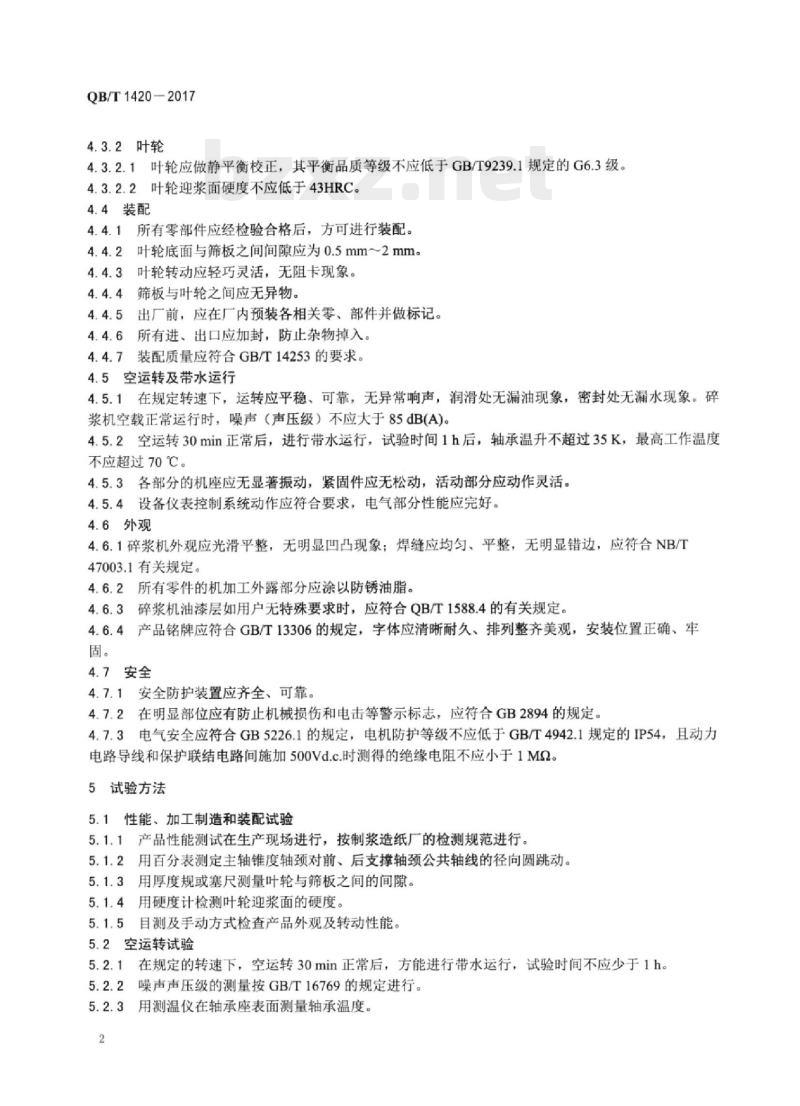

4.3.2叶轮
4.3.2.1叶轮应做静平衡校正，其平衡品质等级不应低于GB/T9239.1规定的G6.3级。4.3.2.2叶轮迎浆面硬度不应低于43HRC。4.4装配
4.4.1所有零部件应经检验合格后，方可进行装配。4.4.2叶轮底面与筛板之间间隙应为0.5mm~2mm。4.4.3叶轮转动应轻巧灵活，无阻卡现象。4.4.4筛板与叶轮之间应无异物。4.4.5出厂前，应在厂内预装各相关零、部件并做标记4.4.6所有进、出口应加封，防止杂物掉入。4.4.7装配质量应符合GB/T14253的要求。4.5空运转及带水运行
4.5.1在规定转速下，运转应平稳、可靠，无异常响声，润滑处无漏油现象，密封处无漏水现象。碎浆机空载正常运行时，噪声（声压级）不应大于85dB(A)。4.5.2空运转30min正常后，进行带水运行，试验时间1h后，轴承温升不超过35K，最高工作温度不应超过70℃。
4.5.3各部分的机座应无显著振动，紧固件应无松动，活动部分应动作灵活。4.5.4设备仪表控制系统动作应符合要求，电气部分性能应完好。4.6外观
4.6.1碎浆机外观应光滑平整，无明显凹凸现象；焊缝应均匀、平整，无明显错边，应符合NB/T47003.1有关规定。
4.6.2所有零件的机加工外露部分应涂以防锈油脂。4.6.3碎浆机油漆层如用户无特殊要求时，应符合QB/T1588.4的有关规定。4.6.4产品铭牌应符合GB/T13306的规定，字体应清晰耐久、排列整齐美观，安装位置正确、牢固。
4.7安全
4.7.1安全防护装置应齐全、可靠。4.7.2在明显部位应有防止机械损伤和电击等警示标志，应符合GB2894的规定，4.7.3电气安全应符合GB5226.1的规定，电机防护等级不应低于GB/T4942.1规定的IP54，且动力电路导线和保护联结电路间施加500Vd.c.时测得的绝缘电阻不应小于1M2。5试验方法
性能、加工制造和装配试验
5.1.1产品性能测试在生产现场进行，按制浆造纸厂的检测规范进行。5.1.2用百分表测定主轴锥度轴颈对前、后支撑轴颈公共轴线的径向圆跳动。5.1.3用厚度规或塞尺测量叶轮与筛板之间的间隙。5.1.4用硬度计检测叶轮迎浆面的硬度。5.1.5目测及手动方式检查产品外观及转动性能。5.2空运转试验
5.2.1在规定的转速下，空运转30min正常后，方能进行带水运行，试验时间不应少于1h。5.2.2噪声声压级的测量按GB/T16769的规定进行。5.2.3用测温仪在轴承座表面测量轴承温度，2

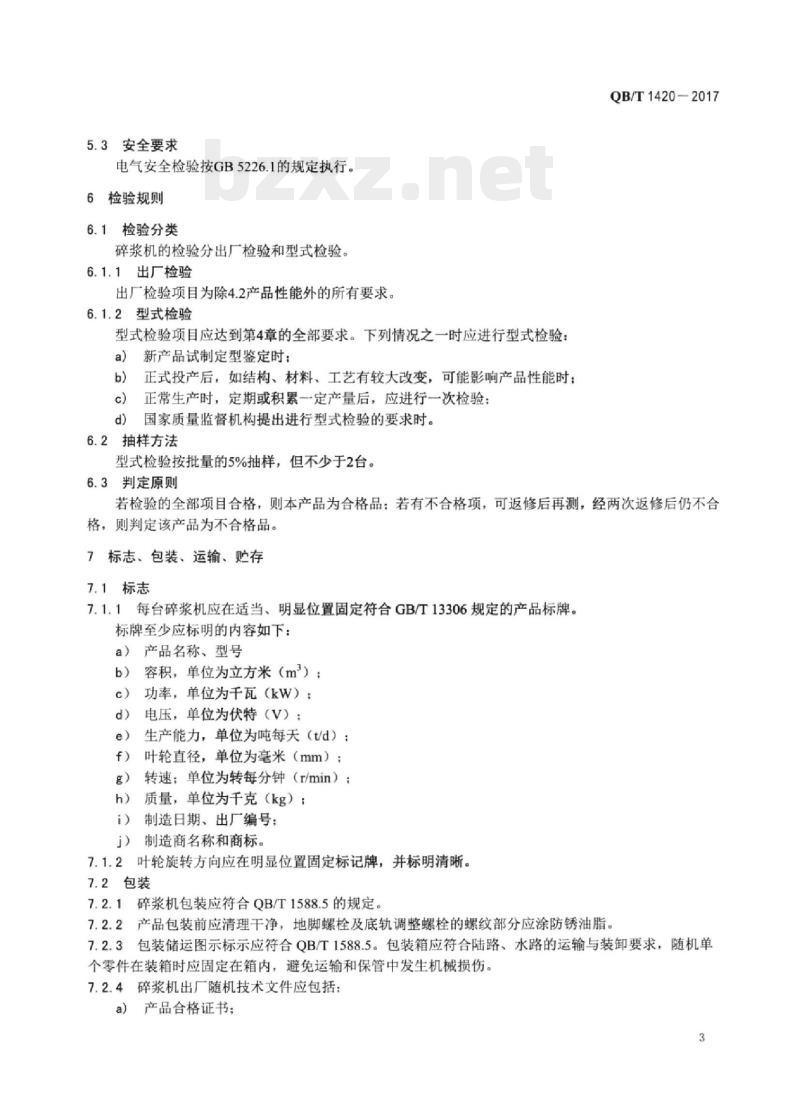

5.3安全要求
电气安全检验按GB5226.1的规定执行。6检验规则
6.1检验分类下载标准就来标准下载网
碎浆机的检验分出厂检验和型式检验。6.1.1出厂检验
出厂检验项目为除4.2产品性能外的所有要求。6.1.2型式检验
型式检验项目应达到第4章的全部要求。下列情况之一时应进行型式检验：新产品试制定型鉴定时：
正式投产后，如结构、材料、工艺有较大改变，可能影响产品性能时：b)
正常生产时，定期或积累一定产量后，应进行一次检验：c）
国家质量监督机构提出进行型式检验的要求时。d)
6.2抽样方法
型式检验按批量的5%抽样，但不少于2台。6.3判定原则
QB/T1420—2017
若检验的全部项目合格，则本产品为合格品；若有不合格项，可返修后再测，经两次返修后仍不合格，则判定该产品为不合格品。7标志、包装、运输、贮存
7.1标志
7.1.1每台碎浆机应在适当、明显位置固定符合GB/T13306规定的产品标牌。标牌至少应标明的内容如下：
产品名称、型号
容积，单位为立方米（m）：
功率，单位为千瓦（kW）：
电压，单位为伏特（V）：
生产能力，单位为吨每天（t/d）：e)
叶轮直径，单位为毫米（mm）：f）
转速：单位为转每分钟（r/min）：质量，单位为千克（kg）；
制造日期、出厂编号：
制造商名称和商标。
7.1.2叶轮旋转方向应在明显位置固定标记牌，并标明清晰。7.2包装
7.2.1碎浆机包装应符合QB/T1588.5的规定。7.2.2产品包装前应清理干净，地脚螺栓及底轨调整螺栓的螺纹部分应涂防锈油脂。7.2.3包装储运图示标示应符合QB/T1588.5。包装箱应符合陆路、水路的运输与装卸要求，随机单个零件在装箱时应固定在箱内，避免运输和保管中发生机械损伤。7.2.4碎浆机出厂随机技术文件应包括：a）产品合格证书：
QB/T1420—2017
产品安装图、基础图；
c）产品使用说明书：
d）产品装箱单。
3运输
碎浆机运输方式及要求应符合QB/T1588.5的规定。4购存
产品应贮存在通风、干燥的地方，不应露天存放，以免发生锈蚀和损坏。凡存放6个月以上者，应进行必要的检查
