【QB轻工标准】 木工手用刨刀和盖铁

中华人民共和国行业标准
QB/T2082、2083—95bzxZ.net
木工手用刨刀与盖铁
平口式油灰刀
1995-03-—27发布
中国轻工总会发布
1996—01—01实施

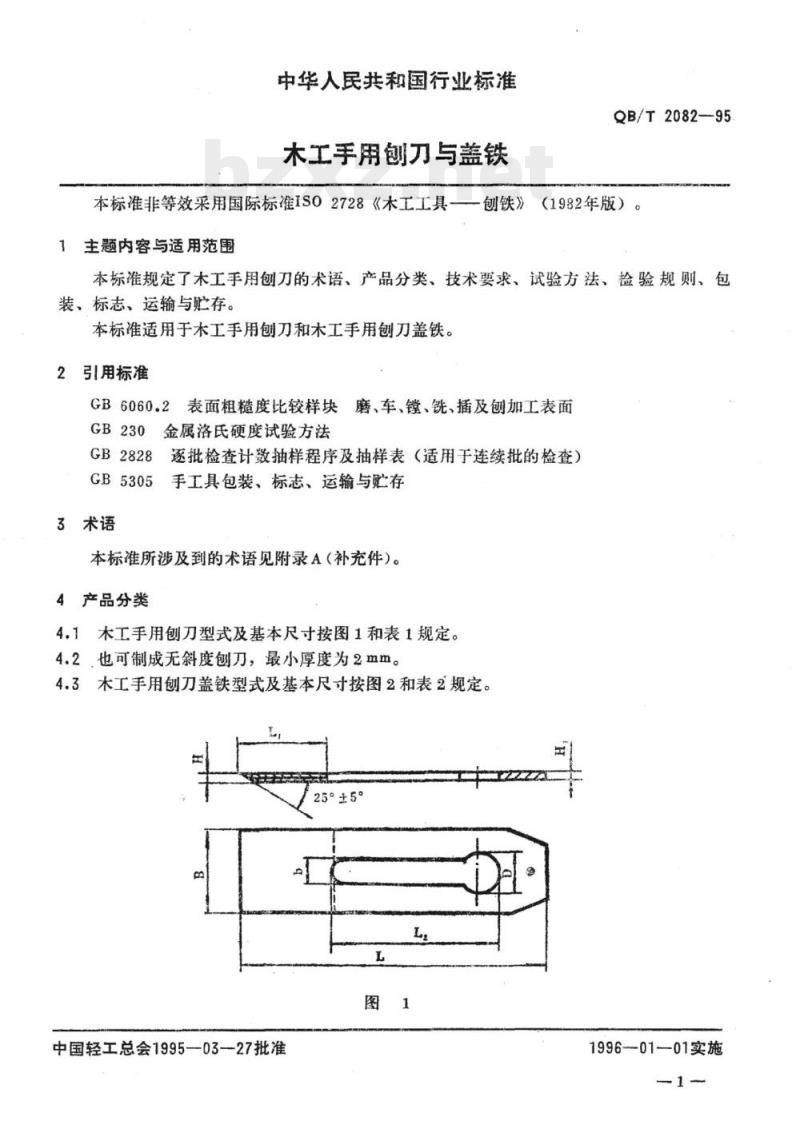

中华人民共和国行业标准
木工手用刨刀与盖铁
QB/T2082—95
本标准非等效采用国际标准IS02728《木工工具刨铁》（1982年版）1主题内容与适用范围
本标准规定了木工手用刨刀的术语、产品分类、技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本标准适用于木工手用刨刀和木工手用刨刀盖铁。2引用标准
GB6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面GB230金属洛氏硬度试验方法
GB2828
GB5305
3术语
逐批检查计数抽样程序及抽样表（适用于连续批的检查）手工具包装、标志、运输与贮存本标准所涉及到的术语见附录A（补充件）。4产品分类
4.1木工手用刨刀型式及基本尺寸按图1和表1规定。4.2也可制成无斜度刨刀，最小厚度为2mm。4.3木工手用刨刀盖铁型式及基本尺寸按图2和表2规定。旺
25°±59
中国轻工总会1995—03-27批准
1996-01—01实施

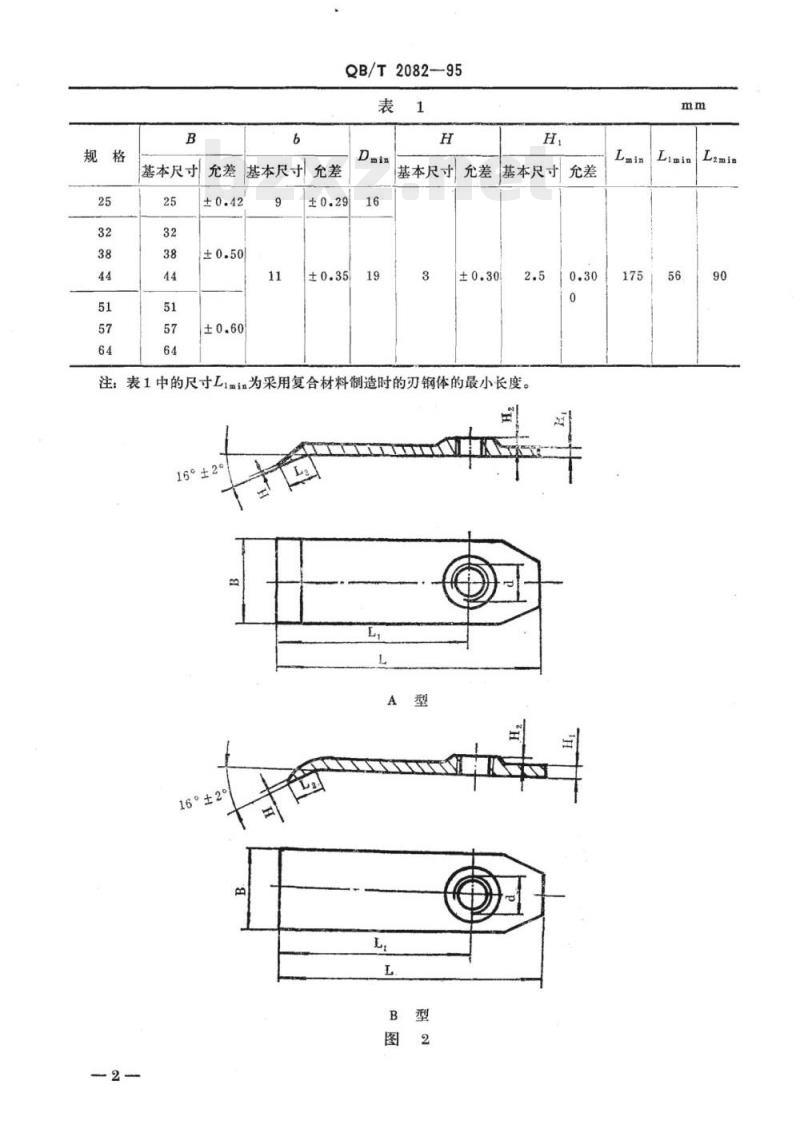

基本尺寸
QB/T2082—95
基本尺寸允差
基本尺寸允差
基本尺寸允差
注：表1中的尺寸L1min为采用复合材料制造时的刃钢体的最小长度。16°±29
基本尺寸允差

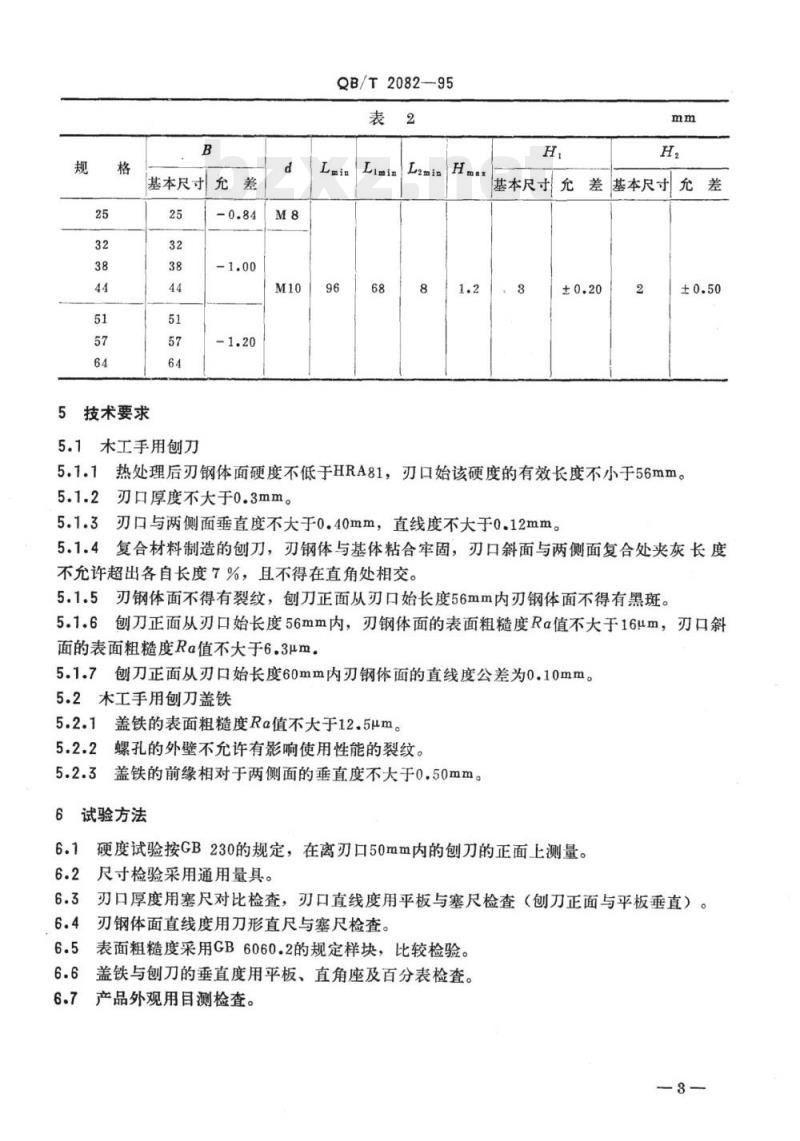

5技术要求
5.1木工手用刨刀
QB/T2082—95
基本尺寸允
差基本尺寸允差
5.1.1热处理后刃钢体面硬度不低于HRA81，刃口始该硬度的有效长度不小于56mm。5.1.2刃口厚度不大于0.3mm。
5.1.3刃口与两侧面垂直度不大于0.40mm，直线度不大于0.12mm。5.1.4复合材料制造的刨刀，刃钢体与基体粘合牢固，刃口斜面与两侧面复合处夹灰长度不允许超出各自长度7%，且不得在直角处相交。5.1.5刃钢体面不得有裂纹，刨刀正面从刃口始长度56mm内刃钢体面不得有黑斑。5.1.6刨刀正面从刃口始长度56mm内，刃钢体面的表面粗糙度Ra值不大于16um，刃口斜面的表面粗糙度Ra值不大于6.3μm。5.1.7刨刀正面从刃口始长度60mm内刃钢体面的直线度公差为0.10mm。5.2木工手用刨刀盖铁
5.2.1盖铁的表面粗糙度Ra值不大于12.5um。螺孔的外壁不允许有影响使用性能的裂纹。5.2.2
盖铁的前缘相对于两侧面的垂直度不大于0.50mm。6试验方法
硬度试验按GB230的规定，在离刃口50mm内的刨刀的正面上测量。6.2尺寸检验采用通用量具。
6.3刃口厚度用塞尺对比检查，刃口直线度用平板与塞尺检查（刨刀正面与平板垂直）。6.4刃钢体面直线度用刀形直尺与塞尺检查。6.5表面粗糙度采用GB6060.2的规定样块，比较检验。6.6盖铁与刨刀的垂直度用平板、直角座及百分表检查。6.7产品外观用目测检查。

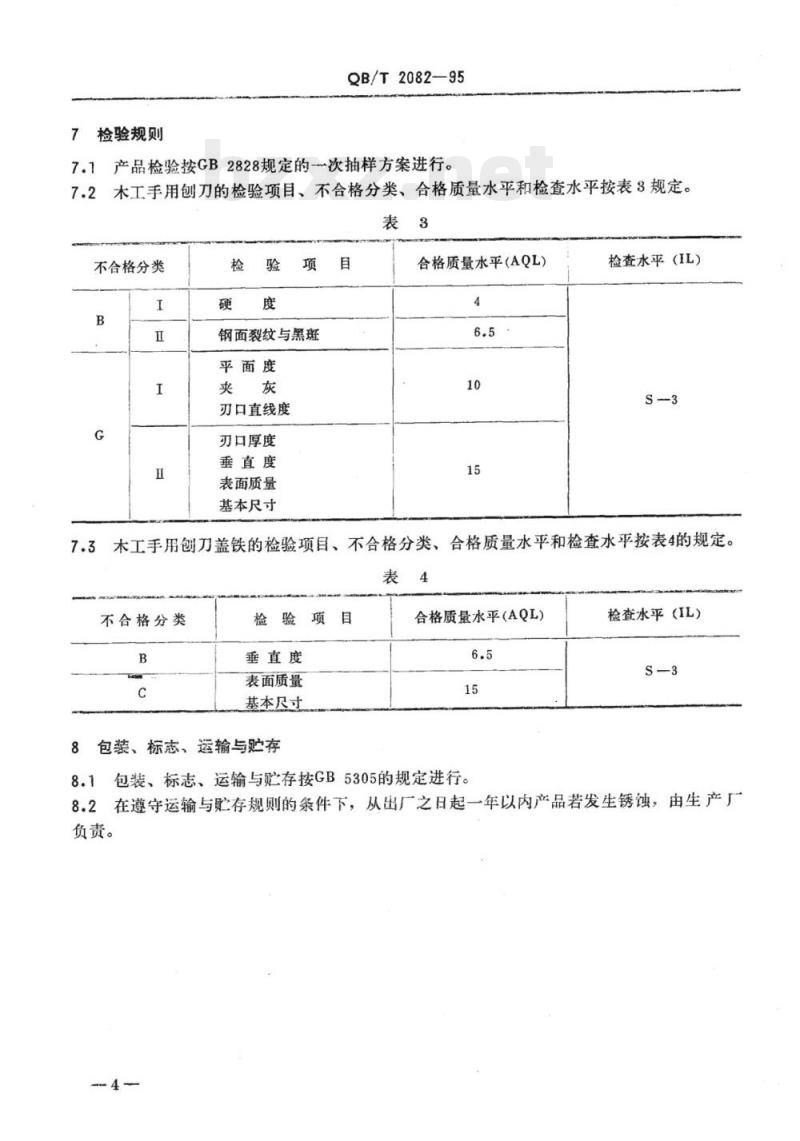

检验规则
QB/T2082—95
7.1产品检验按GB2828规定的一次抽样方案进行。7.2木工手用刨刀的检验项目、不合格分类、合格质量水平和检查水平按表8规定。表3
不合格分类
钢面裂纹与黑斑
平面度
刃口直线度
刃口厚度
垂直度
表面质量
基本尺寸
合格质量水平(AQL)
检查水平（IL）
7.3木工手用刨刀盖铁的检验项目、不合格分类、合格质量水平和检查水平按表4的规定。表4
不合格分类
垂直度
表面质量
基本尺寸
包装、标志、运输与贮存
合格质量水平(AQL)
检查水平(IL）
包装、标志、运输与贮存按GB5305的规定进行。8.1
8.2在遵守运输与贮存规则的条件下，从出厂之日起一年以内产品若发生锈蚀，由生产厂负责。
A1木工手用刨刀
刃口斜面
刃钢体
QB/T2082-95
附录A
名词术语
（补充件）
复合面
2木工手用刨刀盖铁
附加说明：
QB/T2082—95
本标准由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。A2
本标准由“木工手用刨刀与盖铁”行业标准起草工作小组负责起草。本标准主要起草人：陆遐令、赵强华。自本标准实施之日起，原轻工业部标准SG218一80《木工手用刨刀》作废。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
