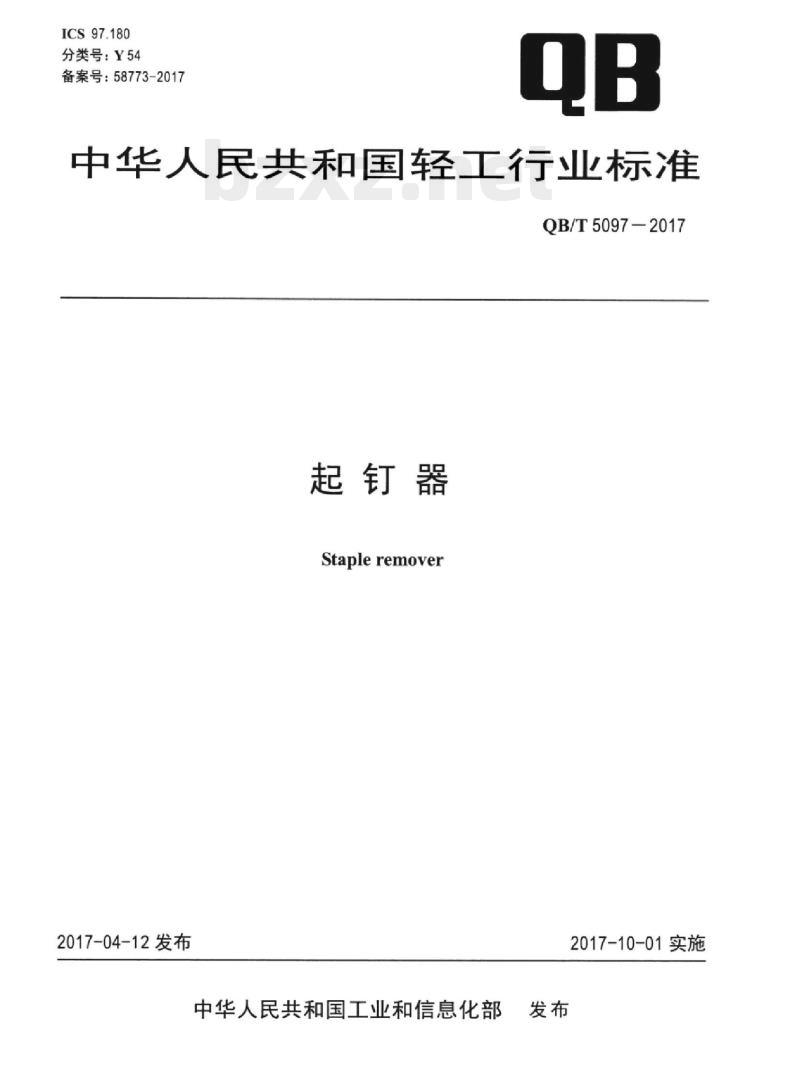

【QB轻工标准】 起钉器

ICS97.180
分类号：Y54
备案号：58773-2017
中华人民共和国轻工行业标准
QB/T5097—2017
起钉器
Staple remover
2017-04-12发布
中华人民共和国工业和信息化部2017-10-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国文具标准化技术委员会（SAC/TC514）归口。QB/T5097-2017
本标准负责起草单位：得力集团有限公司、深圳齐心集团股份有限公司、三木控股集团有限公司本标准参加起草单位：广东智高文化创意股份有限公司、江阴华昌文具有限公司、广博集团股份有限公司。
本标准主要起草人：储伟东、康红兵、张石民、周尧臣、赵洪熙、邱光金本标准为首次发布。

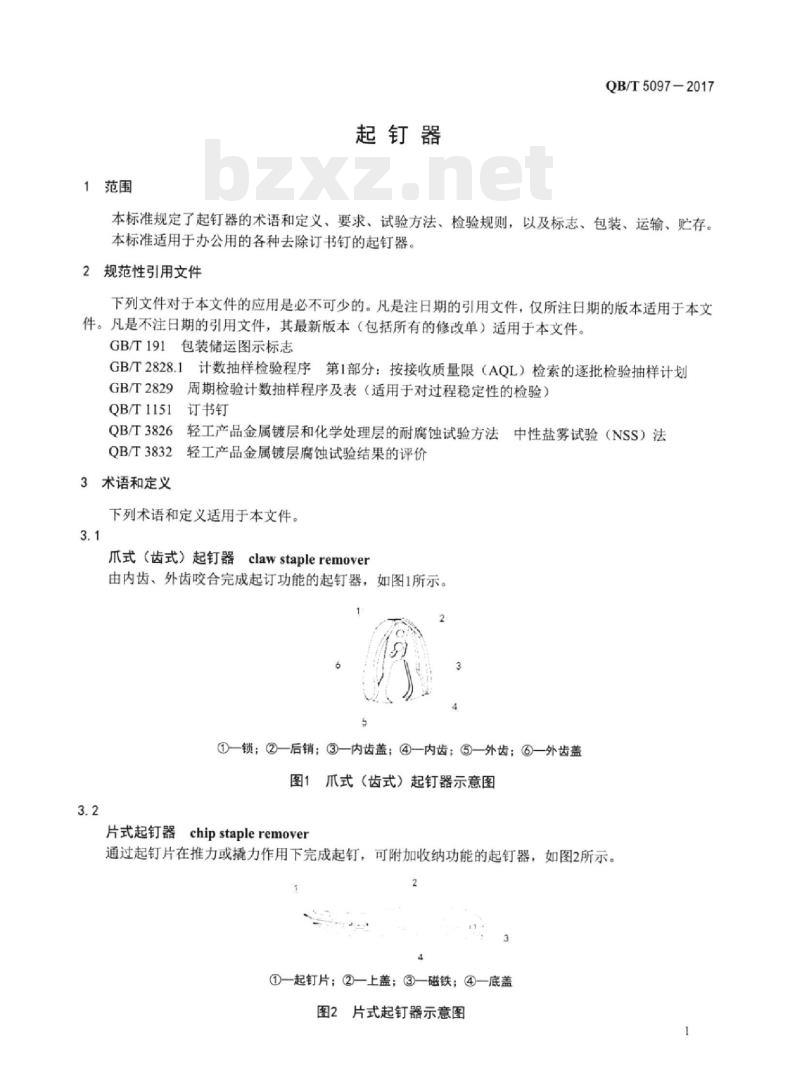

1范围
起钉器
QB/T5097-2017
本标准规定了起钉器的术语和定义、要求、试验方法、检验规则，以及标志、包装、运输、贮存。本标准适用于办公用的各种去除订书钉的起钉器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）QB/T1151订书钉
QB/T3826轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验（NSS）法轻工产品金属镀层腐蚀试验结果的评价QB/T3832
3术语和定义
下列术语和定义适用于本文件。3.1
爪式（齿式）起钉器clawstapleremover由内齿、外齿咬合完成起订功能的起钉器，如图1所示。1
①一锁；②一后销：③一内齿盖；④一内齿：5一外齿：③一外齿盖图1爪式（齿式）起钉器示意图
片式起钉器chipstapleremover
通过起钉片在推力或撬力作用下完成起钉，可附加收纳功能的起钉器，如图2所示。2
①一起钉片：②一上盖：③一磁铁；④一底盖图2片式起钉器示意图
QB/T5097-2017

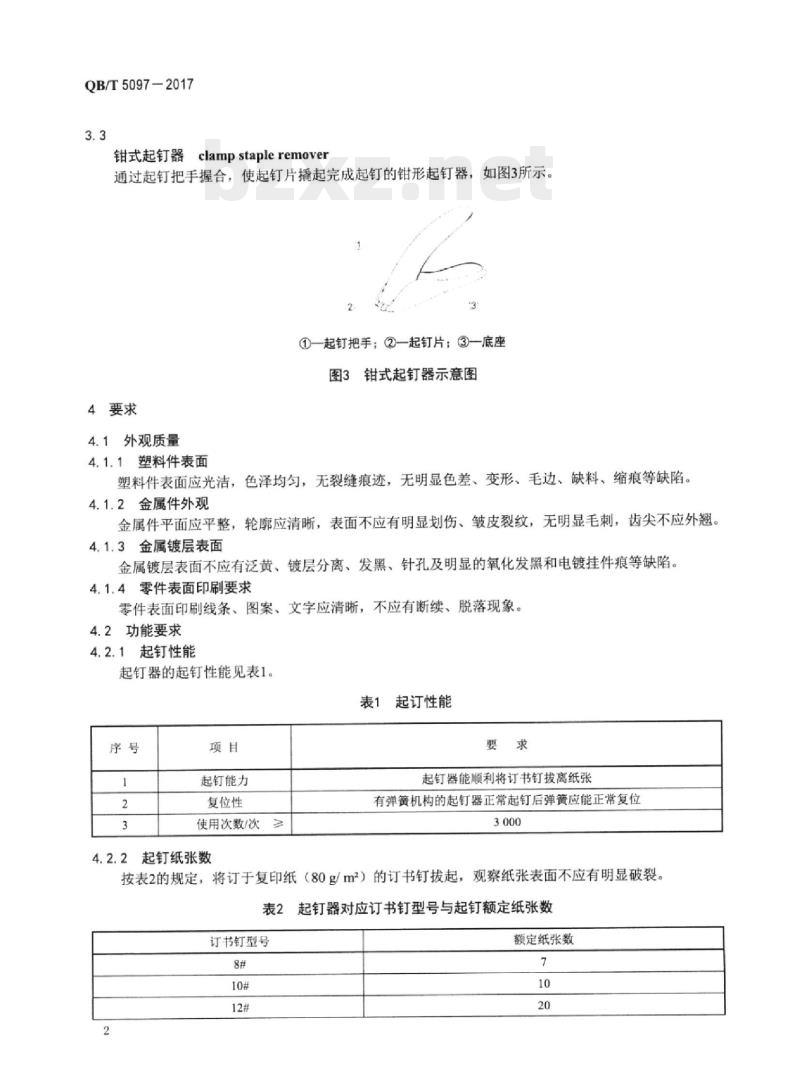

钳式起钉器
clampstapleremover
通过起钉把手握合，使起钉片撬起完成起钉的钳形起钉器，如图3所示。2
①一起钉把手：②一起钉片：③一底座图3
钳式起钉器示意图
4要求
4.1外观质量
4.1.1塑料件表面
塑料件表面应光洁，色泽均匀，无裂缝痕迹，无明显色差、变形、毛边、缺料、缩痕等缺陷。4.1.2金属件外观
金属件平面应平整，轮廓应清晰，表面不应有明显划伤、皱皮裂纹，无明显毛刺，齿尖不应外翘。4.1.3金属镀层表面
金属镀层表面不应有泛黄、镀层分离、发黑、针孔及明显的氧化发黑和电镀挂件痕等缺陷。4.1.4零件表面印刷要求
零件表面印刷线条、图案、文字应清晰，不应有断续、脱落现象。4.2功能要求
4.2.1起钉性能
起钉器的起钉性能见表1。
表1起订性能
起钉能力
复位性
使用次数/次≥
起钉器能顺利将订书钉拨离纸张有弹簧机构的起钉器正常起钉后弹簧应能正常复位3000
4.2.2起钉纸张数
按表2的规定，将订于复印纸（80g/m2）的订书钉拔起，观察纸张表面不应有明显破裂。表2起钉器对应订书钉型号与起钉额定纸张数订书钉型号
额定纸张数
4.2.3磁性功能
订书钉型号

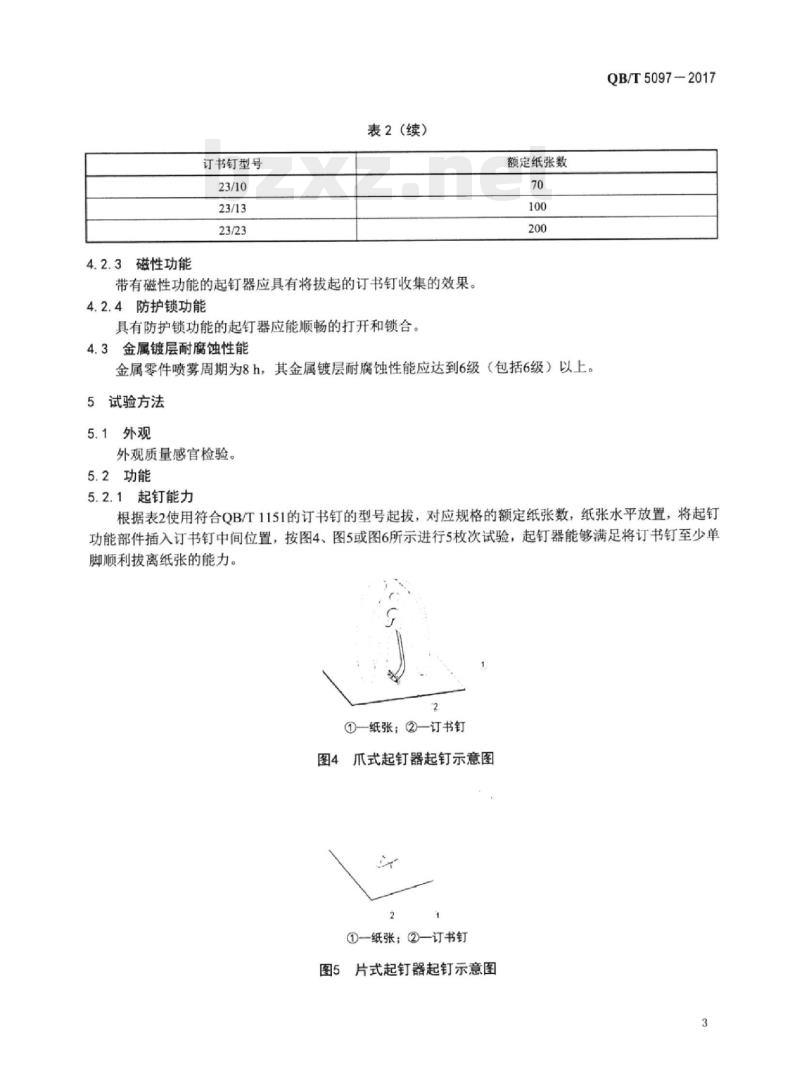

表2（续）
带有磁性功能的起钉器应具有将拔起的订书钉收集的效果。4.2.4防护锁功能
具有防护锁功能的起钉器应能顺畅的打开和锁合。金属镀层耐腐蚀性能
额定纸张数
金属零件喷雾周期为8h，其金属镀层耐腐蚀性能应达到6级（包括6级）以上。5试验方法
5.1外观
外观质量感官检验。
5.2功能
QB/T5097—2017
5.2.1起钉能力
根据表2使用符合QB/T1151的订书钉的型号起拔，对应规格的额定纸张数，纸张水平放置，将起钉功能部件插入订书钉中间位置，按图4、图5或图6所示进行5枚次试验，起钉器能够满足将订书钉至少单脚顺利拔离纸张的能力。
①一纸张：②一订书钉
4爪式起钉器起钉示意图
①一纸张：②一订书钉
图5片式起钉器起钉示意图
QB/T5097-2017
5.2.2复位性
①一纸张；②一订书钉
图6钳式起钉器起钉示意图
根据表2订书钉的型号起拔对应规格的额定纸张数，起钉器正常起钉后弹簧应能正常复位。5.2.3使用次数
在正常的工作状态下，用正确的使用方式进行人工或专用工具按额定纸张数起钉试验，能达到3000次。
5.2.4起钉纸张数
按照起钉器产品出厂时企业明示标识标注中写明的额定最大张数进行试验。5.2.5磁性功能
将起出的订书钉用磁性进行收集，观察订书钉是否被磁性吸住。5.2.6防护锁功能
爪式起钉器滑动防护锁开关时，观察开合是否顺畅。5.3金属镀层耐腐蚀性能
按QB/T3826进行，按QB/T3832进行评定。6检验规则
6.1检验分类
起钉器产品检验分为交收检验和型式检验，样本单位为只。6.2交收检验
6.2.1按GB/T2828.1规定进行，采用正常检验一次抽样方案，检查水平为S-3。6.2.2检验项目、要求、试验方法、接收质量限（AQL）见表3。表3交收检验的项目、要求、试验方法、接受质量限项目
功能要求
外观要求
4.2.1表1序号1、2
试验方法
不合格品分类
接收质量限（AQL）
6.3型式检验
QB/T5097-2017
6.3.1正常生产时，每12个月进行1次型式检验，有下列情况之一时，也应进行型式检验：a)免费标准bzxz.net
变更设计、结构、关键工艺或主要原材料时：停产6个月后，重新恢复生产时；出厂检验结果与上次型式检验有较大差异时：国家质量监督机构提出进行型式检验的要求时。6.3.2
型式检验按GB/T2829的规则进行，采用判别水平I的一次抽样方案，型式检验的检验项目、要求和试验方法、判定数组及不合格质量水平（RQL）见表4。6.3.3
表4型式检验的检验项目、要求、试验方法、判断组数及不合格质量水平检验项目
使用次数
金属镀层耐腐蚀性能
4.2.1（表1)
7标志包装运输购存
7.1标志
试验方法
判定组数
不合格质量水平（RQL）
产品或包装上应有产品名称、制造厂名、厂址、商标和型号、执行标准代号与顺序号、起钉纸张数或订书钉型号。外包装上应有重量、数量、体积及贮运图示等标志，应符合GB/T191的规定7.2包装
包装应合理、坚实，以防产品受潮和破损。7.3运输
运输过程中，严禁雨淋、受潮和剧烈碰撞。7.4贮存
产品应贮存在通风、干燥的库房中，不应有影响产品质量的有害气体存在。5
