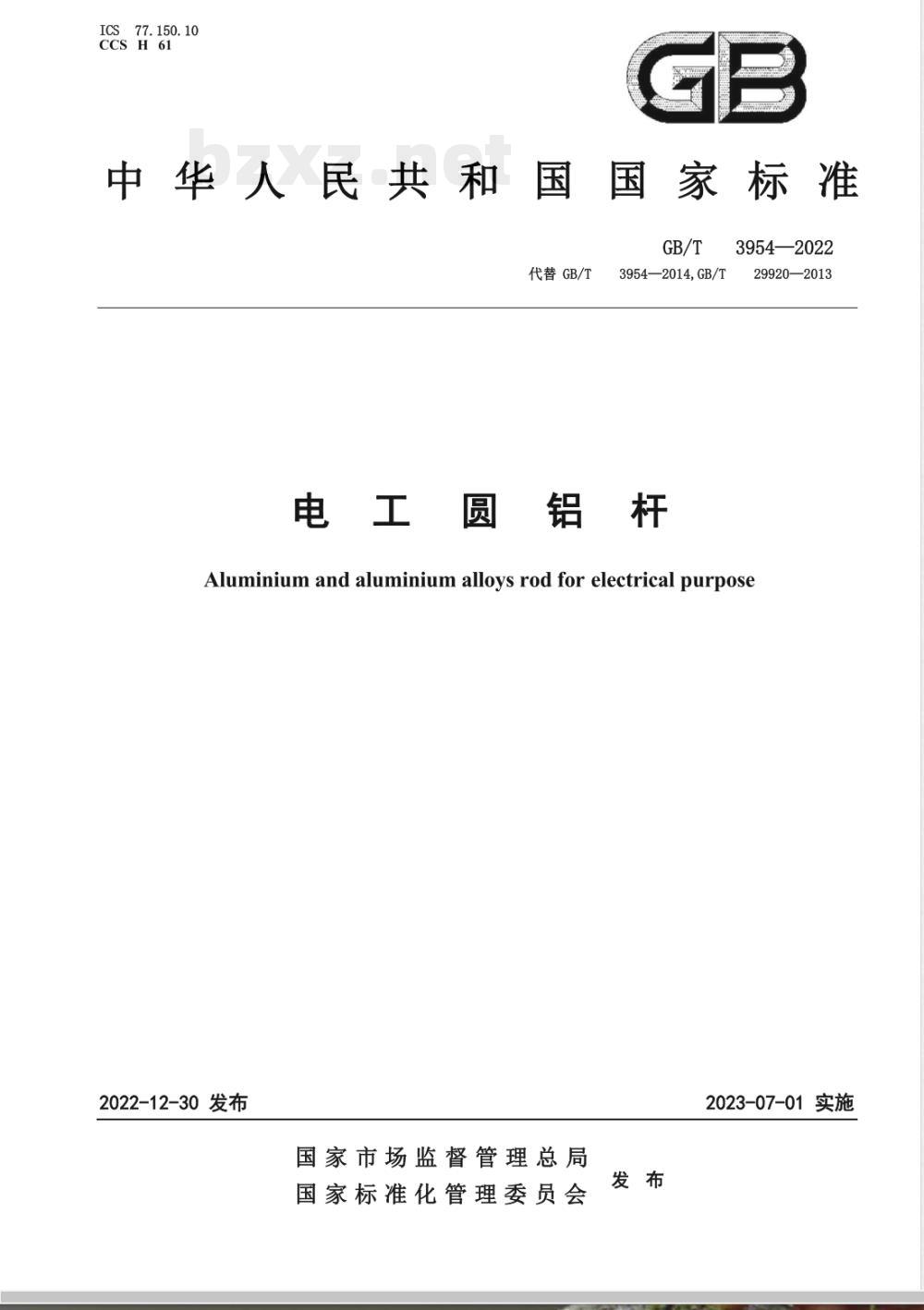

【国家标准】 电工圆铝杆

ICS77.150.10
CCSH61
中华人民共和国国家标准
代替GB/T
3954—2014,GB/T
电工圆铝杆
3954—2022
29920—2013
Aluminium and aluminium alloys rod for electrical purpose2022-12-30发布
国家市场监督管理总局
国家标准化管理委员会
2023-07-01实施
GB/T3954—2022

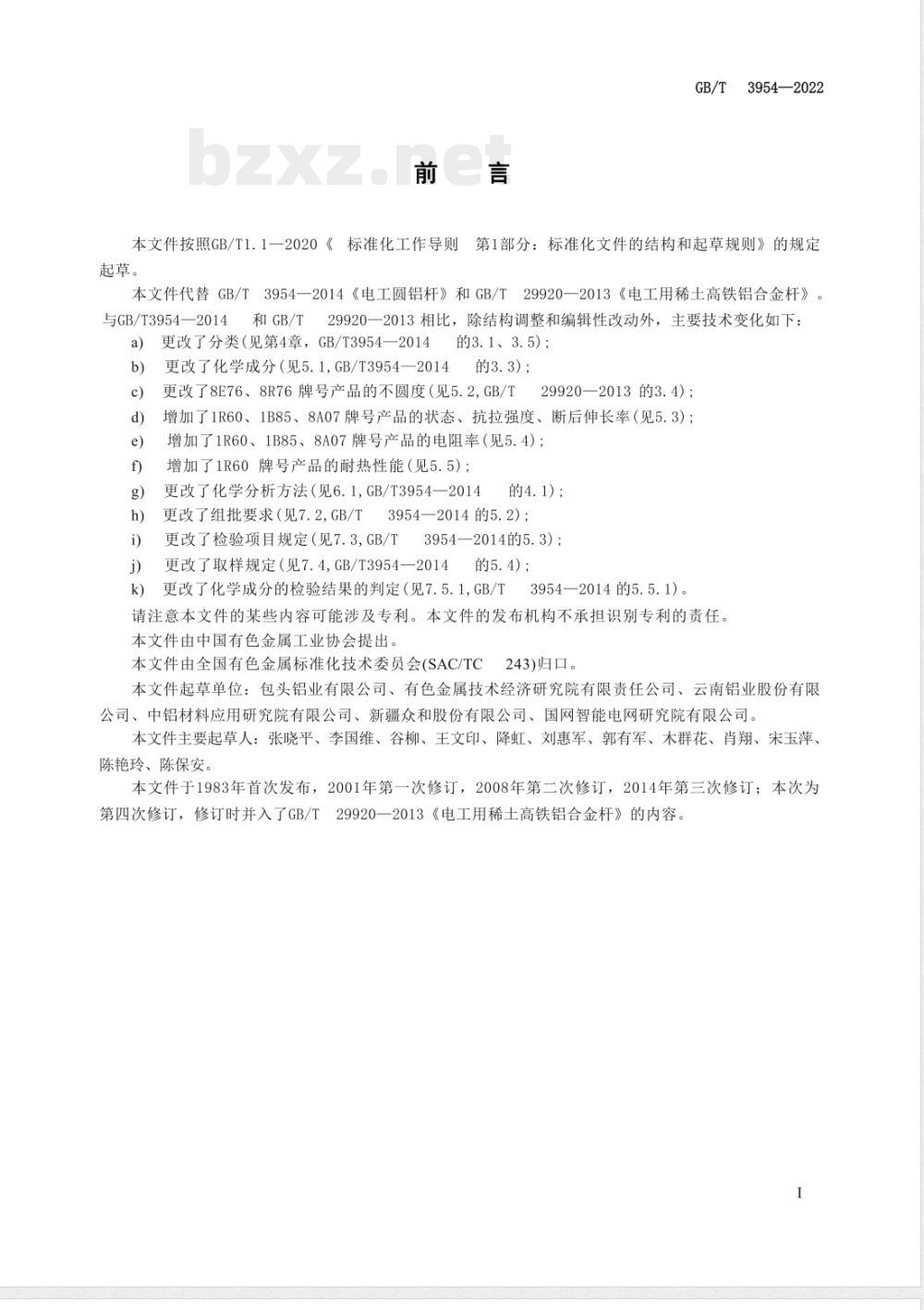

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T3954—2014《电工圆铝杆》和GB/T29920—2013《电工用稀土高铁铝合金杆》。与GB/T3954—2014
29920一2013相比，除结构调整和编辑性改动外，主要技术变化如下：和GB/T
更改了分类（见第4章，GB/T3954—2014的3.1、3.5)；
更改了化学成分（见5.1，GB/T3954—2014的3.3)：
更改了8E76、8R76牌号产品的不圆度（见5.2，GB/T29920—2013的3.4)；
增加了1R60、1B85、8A07牌号产品的状态、抗拉强度、断后伸长率（见5.3）：增加了1R60、1B85、8A07牌号产品的电阻率（见5.4)：增加了1R60牌号产品的耐热性能（见5.5）：更改了化学分析方法（见6.1，GB/T3954—2014更改了组批要求（见7.2,GB/T
的4.1)：
3954—2014的5.2）：
更改了检验项目规定（见7.3，GB/T3954—2014的5.3）；
更改了取样规定（见7.4，GB/T3954—2014的5.4)；
更改了化学成分的检验结果的判定（见7.5.1，GB/Tk)
3954—2014的5.5.1)。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国有色金属工业协会提出。本文件由全国有色金属标准化技术委员会(SAC/TC243)归口。本文件起草单位：包头铝业有限公司、有色金属技术经济研究院有限责任公司、云南铝业股份有限公司、中铝材料应用研究院有限公司、新疆众和股份有限公司、国网智能电网研究院有限公司。本文件主要起草人：张晓平、李国维、谷柳、王文印、降虹、刘惠军、郭有军、木群花、肖翔、宋玉萍、陈艳玲、陈保安。
本文件于1983年首次发布，2001年第一次修订，2008年第二次修订，2014年第三次修订：本次为第四次修订，修订时并入了GB/T29920一2013《电工用稀土高铁铝合金杆》的内容。1范围

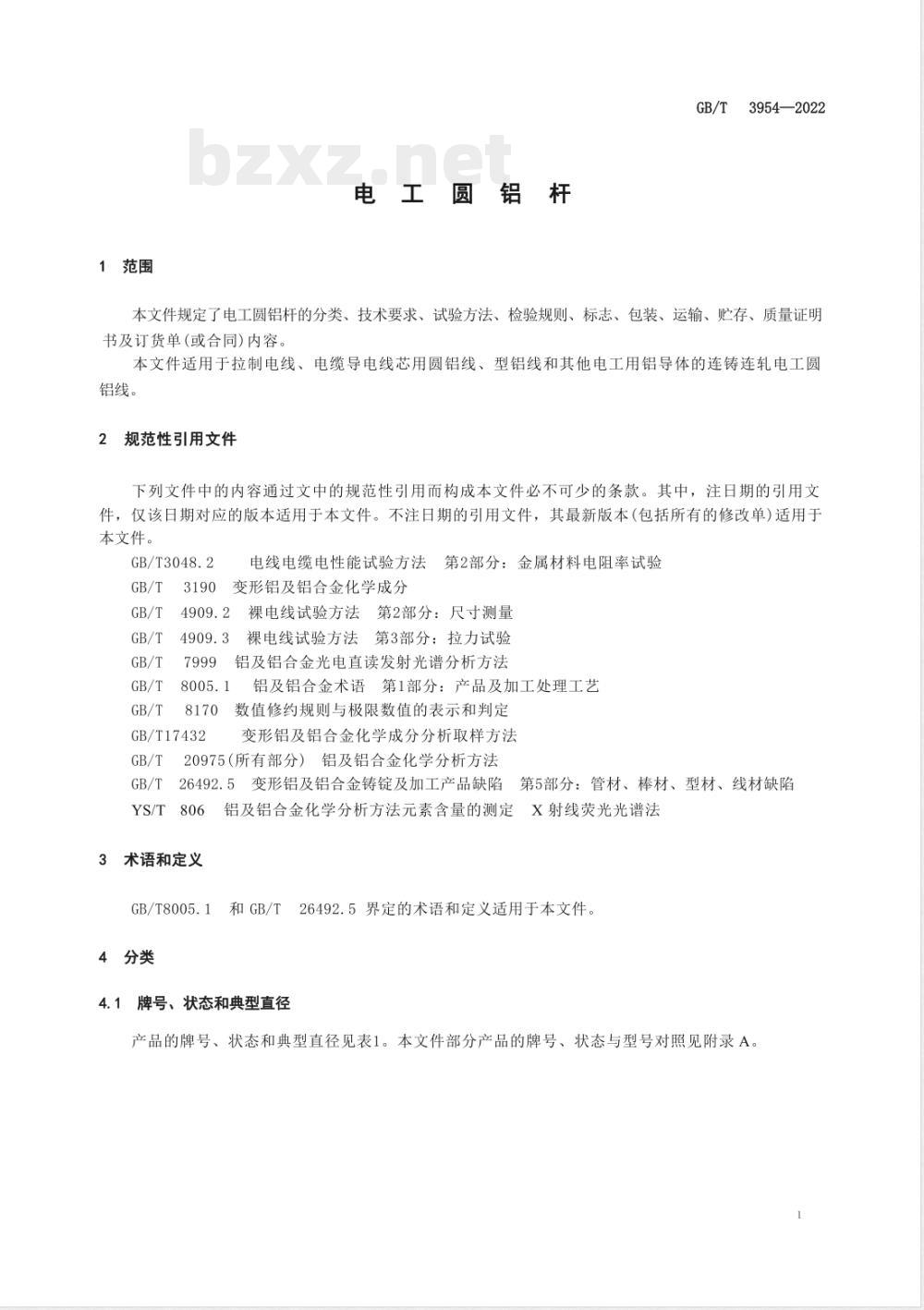

电工圆铝杆
3954—2022
本文件规定了电工圆铝杆的分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及订货单（或合同）内容。
本文件适用于拉制电线、电缆导电线芯用圆铝线、型铝线和其他电工用铝导体的连铸连轧电工圆铝线。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3048.2
电线电缆电性能试验方法
第2部分：金属材料电阻率试验
变形铝及铝合金化学成分
GB/T17432
裸电线试验方法第2部分：尺寸测量裸电线试验方法第3部分：拉力试验铝及铝合金光电直读发射光谱分析方法铝及铝合金术语第1部分：产品及加工处理工艺数值修约规则与极限数值的表示和判定变形铝及铝合金化学成分分析取样方法20975（所有部分）铝及铝合金化学分析方法26492.5
术语和定义
GB/T8005.1
4分类
第5部分：管材、棒材、型材、线材缺陷变形铝及铝合金铸锭及加工产品缺陷铝及铝合金化学分析方法元素含量的测定X射线荧光光谱法和GB/T
26492.5界定的术语和定义适用于本文件。4.1牌号、状态和典型直径
产品的牌号、状态和典型直径见表1。本文件部分产品的牌号、状态与型号对照见附录A。GB/T
3954—2022
1B90、1B93、1B95、1B97
1370、1A60、1R50
6101、6201
4.2标记及示例

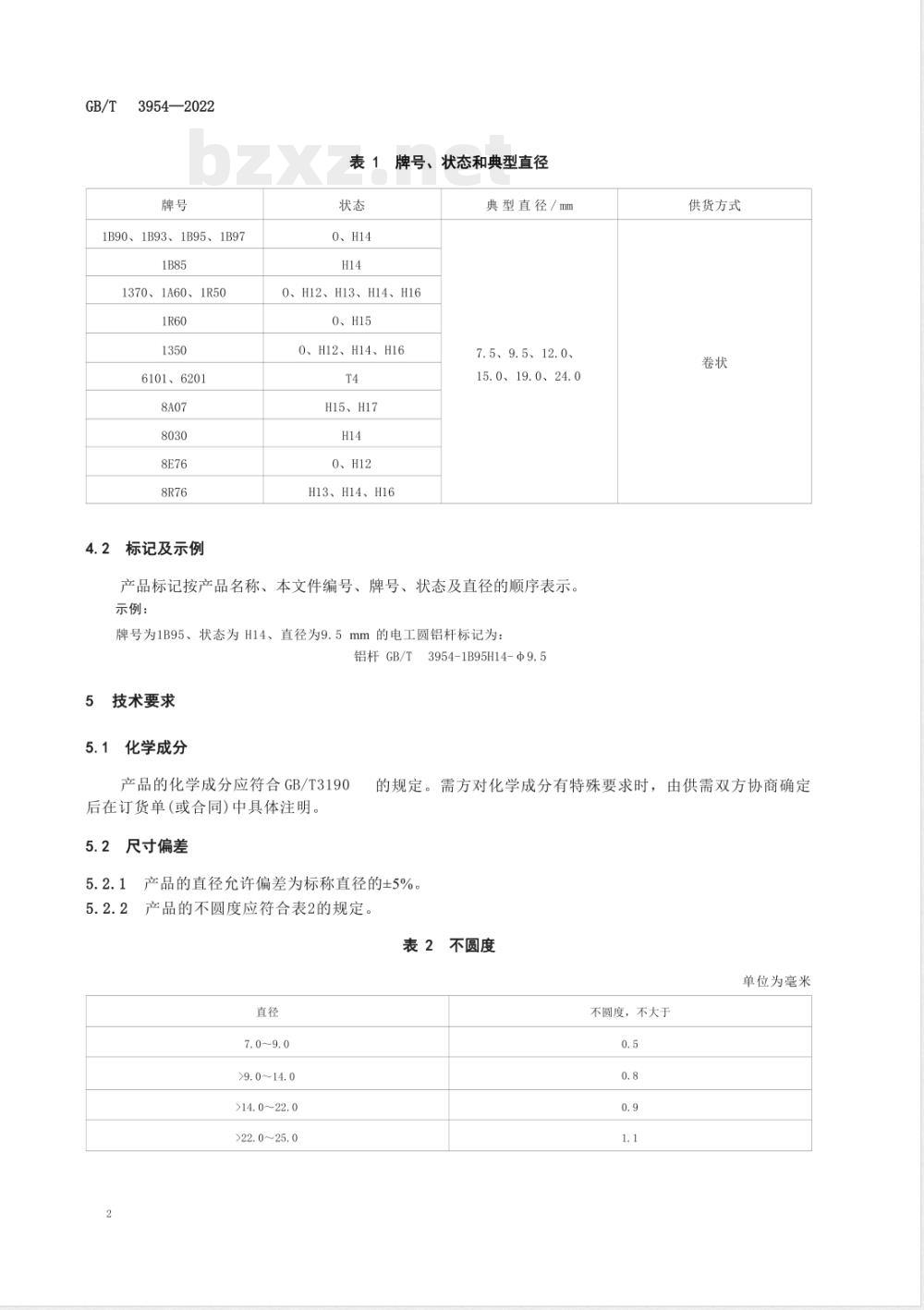

表1、牌号、状态和典型直径
0、H14
O、H12、H13、H14、H16
0、H15
0、H12、H14、H16
H15、H17
0、H12
H13、H14、H16
典型直径/m
7.5、9.5、12.0、
15.0、19.0、24.0
产品标记按产品名称、本文件编号、牌号、状态及直径的顺序表示。示例：
牌号为1B95、状态为H14、直径为9.5mm的电工圆铝杆标记为：铝杆GB/T
3954-1B95H14-Φ9.5
技术要求
5.1化学成分
产品的化学成分应符合GB/T3190后在订货单(或合同)中具体注明。5.2尺寸偏差
供货方式
的规定。需方对化学成分有特殊要求时，由供需双方协商确定产品的直径允许偏差为标称直径的5%。5.2.1
产品的不圆度应符合表2的规定。5.2.2
表2不圆度
单位为毫米
>9.0~14.0
>14.0~22.0
>22.0~25.0
不圆度，不大于

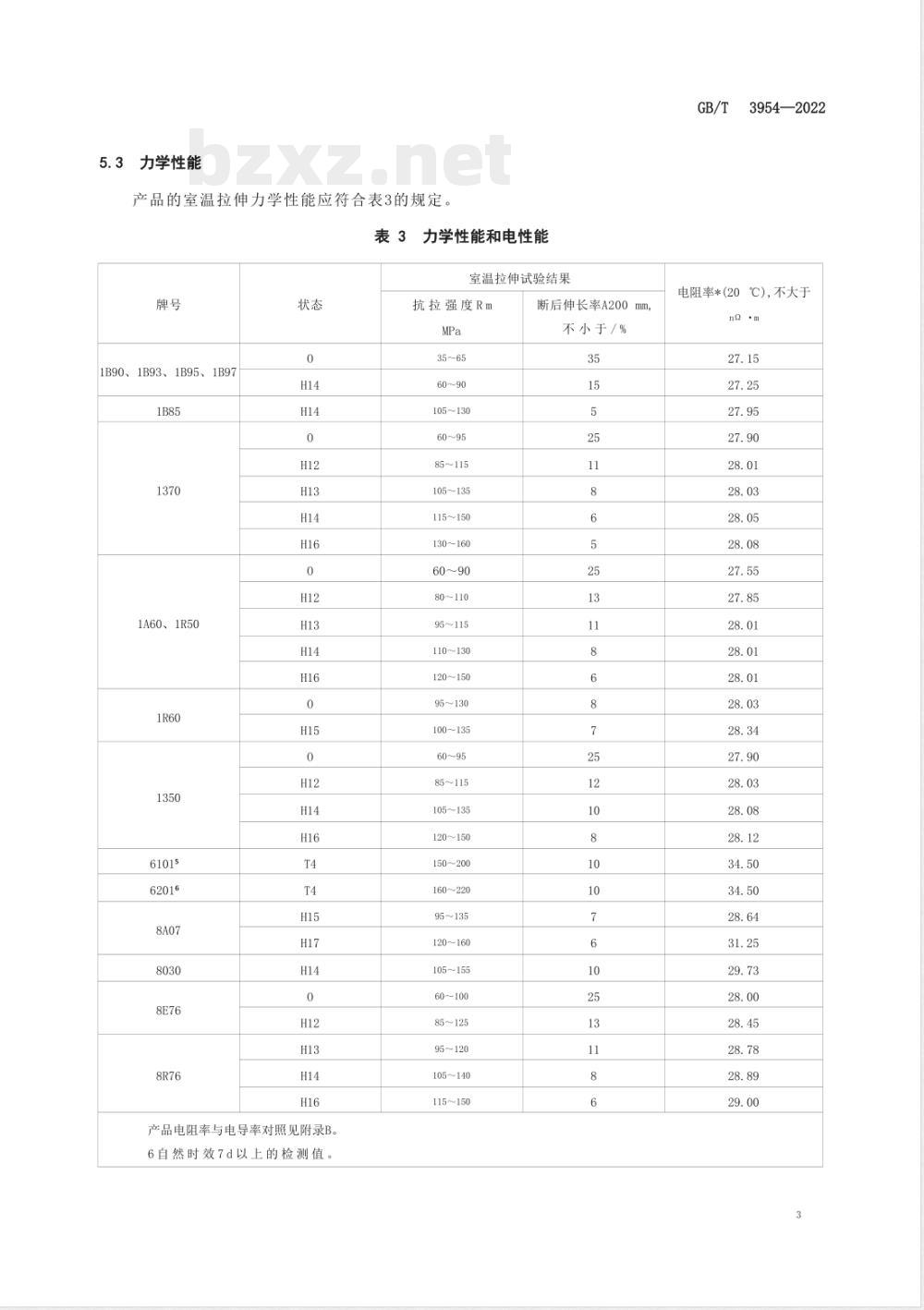

力学性能
产品的室温拉伸力学性能应符合表3的规定。力学性能和电性能
室温拉伸试验结果
1B90、1B93、1B95、1B97
1A60、1R50
产品电阻率与电导率对照见附录B。6自然时效7d以上的检测值。
抗拉强度Rmwww.bzxz.net
105—130
105135
115150
130160
110130
120150
100135
105135
120150
150200
160220
120160
105--155
105~140
115~150
断后伸长率A200mm
不小于/%
3954—2022
电阻率*(20℃)，不大于
39542022
5.4电性能
产品的电阻率应符合表3的规定。5.5
耐热性能
在规定的试验条件下，1R60、8A07牌号的产品的抗拉强度残存率应不小于90%。5.6外观质量
产品表面应清洁，不应有飞边、裂纹、夹杂物等影响使用的缺陷。产品不应有接头。6
试验方法
6.1化学成分
化学成分分析方法应符合GB/T
20975（所有部分）或GB/T7999或YS/TT806的规定，仲裁分
析应采用GB/T20975（所有部分）规定的方法。6.1.2
分析数值的判定采用修约比较法，数值修约规则按GB/T81706.2尺寸偏差
直径偏差和不圆度按GB/T4909.2应符合GB/T
8170的规定。
6.3力学性能
室温拉伸力学性能按GB/T
6.4电性能
电性能按GB/T3048.2
6.5耐热性能
的规定进行。
规定的方法进行。尺寸测量值不应修约，极限数值的判定方法4909.3规定的方法进行。
规定的方法进行
将产品放入保温炉中，升温至230℃，保温1h
将保温后的产品自然冷却至室温后，按GB/T4909.3检测其抗拉强度。按式（1）计算产品的耐热性能N，以百分数表示：6.5.3
式中：
R，—产品保温处理后的抗拉强度，单位为兆帕(MPa);Rm一一产品自然状态下的抗拉强度，单位为兆帕(MPa)。计算结果保留至小数点后1位，数值修约按照GB/T81706.6外观质量
目视检查外观质量。
的规定进行。
7检验规则
7.1检查和验收
GB/T3954—2022
7.1.1产品由供方进行检验，保证产品质量符合本文件及订货单（或合同）的规定，并填写质量证明书。7.1.2需方应对收到的产品按本文件的规定进行检验。如检验结果与本文件及订货单（或合同）的规定不符，应在收到产品之日起1个月内向供方提出，由供需双方协商解决。如需仲裁，可委托双方认可的单位进行，并在需方共同取样。7.2组批
产品应成批提交检验，每批应由同一牌号、状态和直径的产品组成。批重不限、7.3计重
产品卷重宜大于300kg。
7.4检验项目
每批产品均应进行化学成分、尺寸偏差、室温拉伸力学性能、电性能、外观质量的检验。牌号为1R60、8A07的产品还应进行耐热性能的检验。7.5取样规定
产品的取样应符合表4的规定。
表4产品的取样规定
检验项目
化学成分
尺寸偏差
力学性能
电性能
耐热性能
外观质量
取样规定
取样按照GB/T17432的规定进行
头部或尾部取样，逐卷检验
头部或尾部取样，逐卷检验
头部或尾部取样，逐卷检验
头部或尾部取样，逐卷检验
逐卷检验
7.6检验结果的判定
要求的章条号
试验方法的章条号
7.6.1任一试样的化学成分不合格时，产品能区分熔次时，判该试样代表的熔次产品不合格，其他熔次产品依次检验，合格者交货。不能区分熔次时，判该批产品不合格。7.6.2任一试样的尺寸偏差不合格时，判该卷不合格。7.6.3任一试样的力学性能、电性能、耐热性能中有任何一项指标不合格时，应从该批产品（包括该不合格试样所代表的卷上）另取双倍数量的试样进行重复试验。重复试验结果全部合格，判该批产品合格。若重复试验结果中仍有试样指标不合格，判该批产品不合格。经供需双方商定允许供方逐卷检GB/T
3954—2022
验，合格者交货。
7.6.4外观质量不合格时，判该卷产品不合格，但允许供方切除不合格部分后重新检验，合格者交货8标志、包装、运输、贮存及质量证明书8.1标志
在检查合格的每卷产品上应附有标签，其上至少应包含以下内容：a)
供方名称；
产品名称、牌号：
直径：
批号：
状态；
净重；
生产日期：
本文件编号。
8.2包装
产品应成卷包装，并捆扎良好。需方对包装有特殊要求时，由供需双方协商，并在订货单（或合同）中注明。
3运输、贮存
在搬运、运输和贮存中应注意防雨、防潮、防腐蚀，运输、贮存的场所应清洁，保护产品表面免受机械损伤和污染。
质量证明书
每批产品应附有质量证明书，其上应至少注明：a)
供方名称；
产品名称、牌号：
直径、状态；
出厂批号：
净重和件数：
检验结果和技术监督部门印记：本文件编号：
生产日期。
订货单(或合同)内容
本文件所列产品的订货单（或合同）应至少包括下列内容：a)产品名称：
牌号：
数量(重量)；
直径、状态：
卷重：
本文件编号：
其他特殊要求：
特殊的化学成分要求：
特殊的包装方式等。
3954—2022
3954-2022
(资料性）
产品型号对照表
部分产品的牌号、状态与型号对照表见表A.1。表A.1
1B90、1B93、1B97、1B95
产品型号对照表
(资料性）
产品电阻率与电导率对照表
不同牌号产品的电阻率与电导率对照表见表B.1。表B.1
IB90、1B93、1B95、1B97
1A60、1R50
产品电阻率与电导率
电阻率(20℃)，不大于
3954—2022
电导率(20℃).不小于
