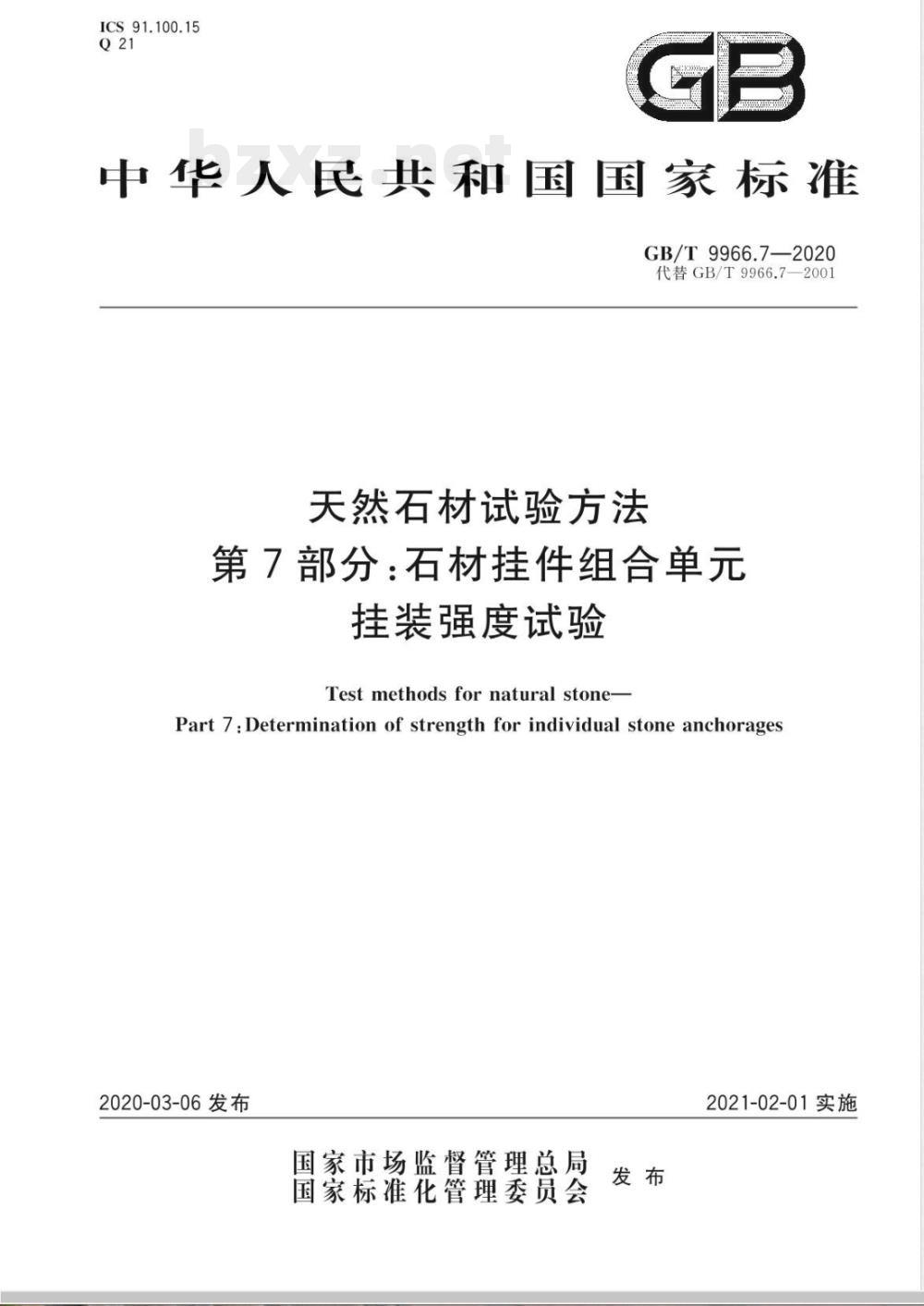

【国家标准】 天然石材试验方法 第7部分：石材挂件组合单元挂装强度试验

ICS91.100.15
中华人民共和国国家标准
GB/T9966.7—2020
代替GB/T9966.7—2001
天然石材试验方法
第7部分：石材挂件组合单元
挂装强度试验
Testmethodsfornaturalstone-
Part 7:Determination of strength for individual stone anchorages2020-03-06发布
国家市场监督管理总局
国家标准化管理委员会
2021-02-01实施

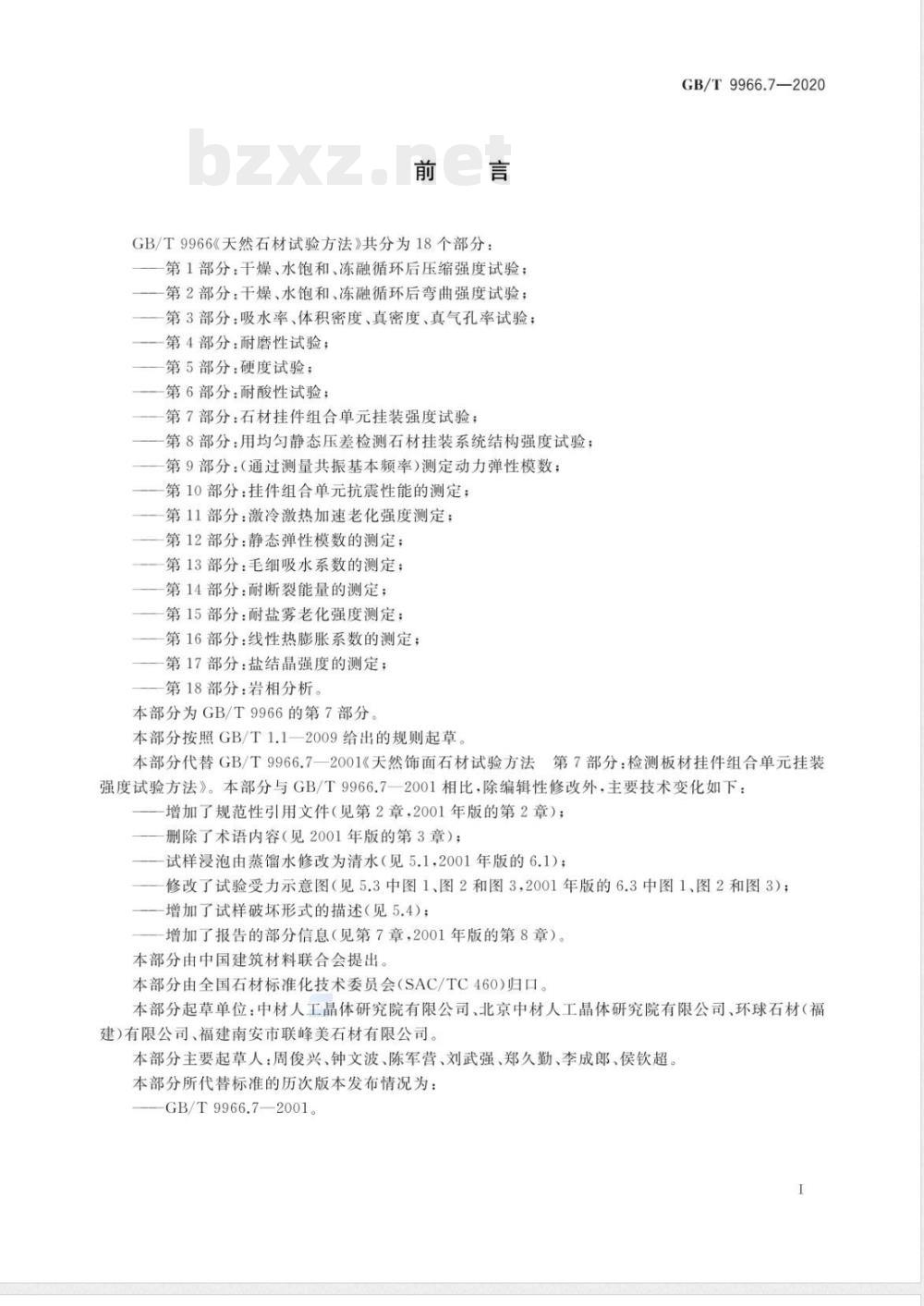

GB/T9966《天然石材试验方法》共分为18个部分：第1部分：干燥、水饱和、冻融循环后压缩强度试验；第2部分：干燥、水饱和、冻融循环后弯曲强度试验：第3部分：吸水率、体积密度、真密度、真气孔率试验；一第4部分：耐磨性试验；
第5部分：硬度试验：
第6部分：耐酸性试验；
第7部分：石材挂件组合单元挂装强度试验：第8部分：用均匀静态压差检测石材挂装系统结构强度试验：第9部分：（通过测量共振基本频率）测定动力弹性模数：第10部分：挂件组合单元抗震性能的测定；第11部分：激冷激热加速老化强度测定：第12部分：静态弹性模数的测定；第13部分：毛细吸水系数的测定；第14部分：耐断裂能量的测定；第15部分：耐盐雾老化强度测定：第16部分：线性热膨胀系数的测定；第17部分：盐结晶强度的测定：第18部分：岩相分析。
本部分为GB/T9966的第7部分。
本部分按照GB/T1.1一2009给出的规则起草。GB/T9966.7—2020
本部分代替GB/T9966.7—2001《天然饰面石材试验方法第7部分：检测板材挂件组合单元挂装强度试验方法》。本部分与GB/T9966.7一2001相比，除辑性修改外：主要技术变化如下：增加了规范性引用文件（见第2章，2001年版的第2章）；删除了术语内容（见2001年版的第3章）；试样浸泡由蒸馏水修改为清水（见5.1.2001年版的6.1）：修改了试验受力示意图（见5.3中图1、图2和图3，2001年版的6.3中图1、图2和图3）：增加了试样破坏形式的描述（见5.4）；增加了报告的部分信息（见第7章，2001年版的第8章）。本部分由中国建筑材料联合会提出。本部分由全国石材标准化技术委员会（SAC/TC460）归口。本部分起草单位：中材人工晶体研究院有限公司、北京中材人工晶体研究院有限公司、环球石材（福建）有限公司、福建南安市联峰美石材有限公司。本部分主要起草人：周俊兴、钟文波、陈军营、刘武强、郑久勤、李成郎、侯钦超。本部分所代替标准的历次版本发布情况为：GB/T9966.72001

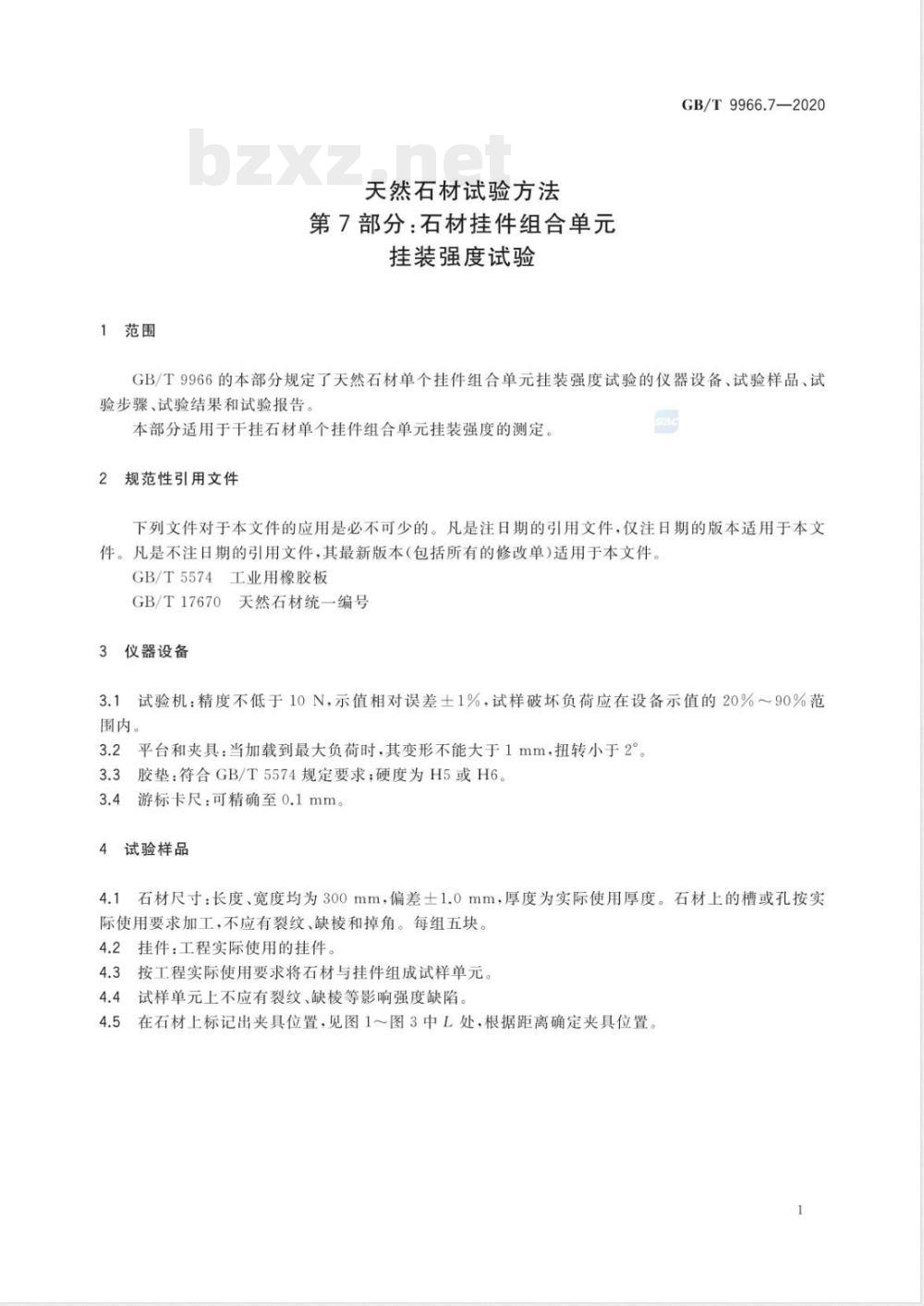

1范围
天然石材试验方法Www.bzxZ.net
第7部分：石材挂件组合单元
挂装强度试验
GB/T9966.7—2020
GB/T9966的本部分规定了天然石材单个挂件组合单元挂装强度试验的仪器设备、试验样品、试验步骤、试验结果和试验报告
本部分适用于干挂石材单个挂件组合单元挂装强度的测定。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T5574工业用橡胶板
GB/T17670天然石材统一编号
仪器设备
3.1试验机：精度不低于10N，示值相对误差1%，试样破坏负荷应在设备示值的20%～90%范围内。
3.2平台和夹具：当加载到最大负荷时，其变形不能大于1mm，扭转小于2°3.3胶垫：符合GB/T5574规定要求：硬度为H5或H63.4
游标卡尺：可精确至0.1mm。
试验样品
4.1石材尺寸：长度，宽度均为300mm，偏差土1.0mm，厚度为实际使用厚度。石材上的槽或孔按实际使用要求加工，不应有裂纹、缺棱和掉角。每组五块。4.2挂件：工程实际使用的挂件
4.3按工程实际使用要求将石材与挂件组成试样单元试样单元上不应有裂纹、缺梭棱等影响强度缺陷。4.4
4.5在石材上标记出夹具位置，见图1~图3中L处，根据距离确定夹具位置1
GB/T9966.7—2020
说明：
密封胶：
L型挂件：
载荷方向：
夹具：
胶垫：
试样：
试验平台：
试样厚度；
夹具到挂件之间的距离，与H数值相同图1
说明：
胶垫：
夹具：
载荷方向：
一背栓挂件：
试样；
试验平台。
HL同图1说明

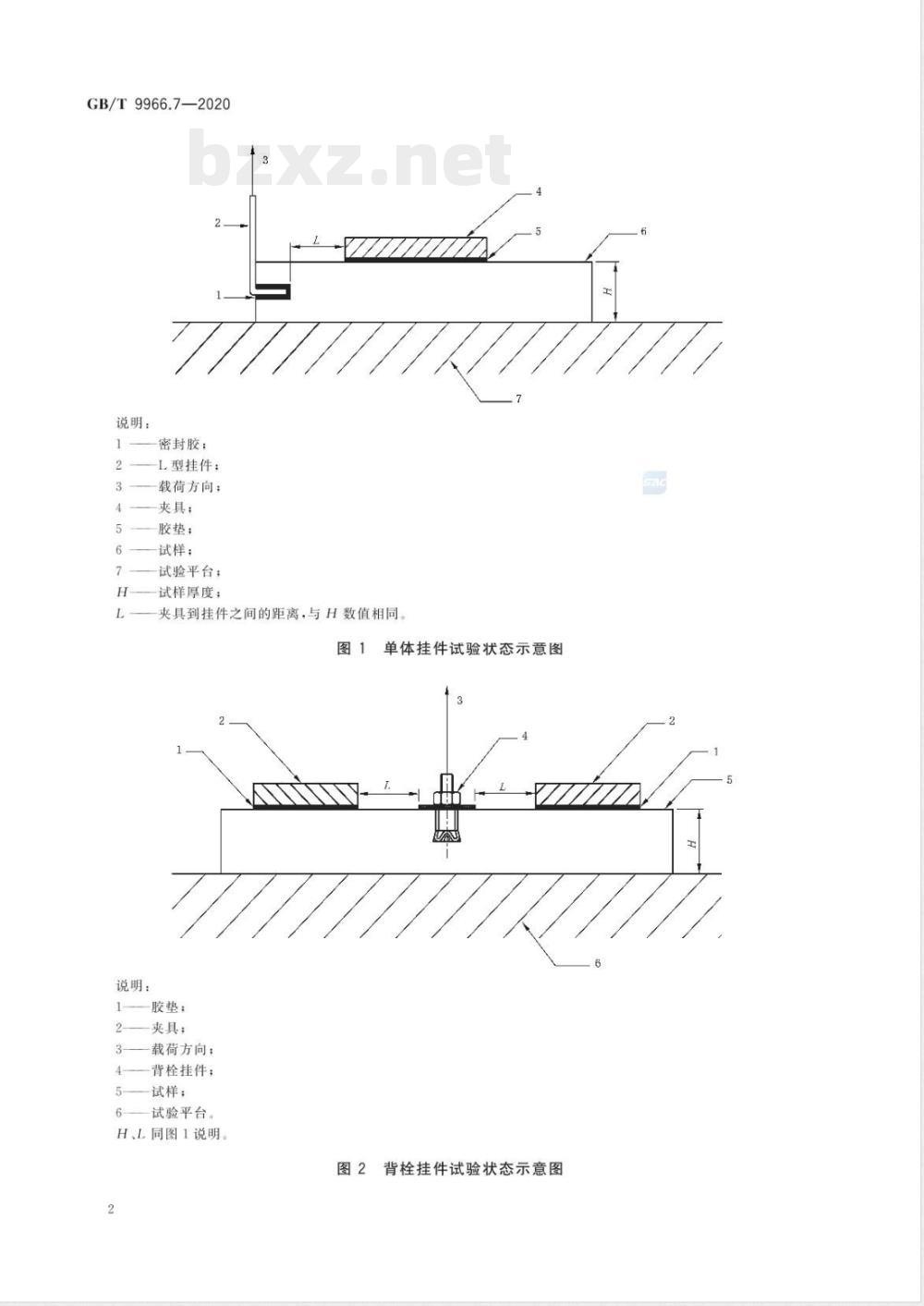

单体挂件试验状态示意图
2背栓挂件试验状态示意图
说明：
卖具：
背栓组合挂件：
3-—载荷方向；
4—胶垫：
5试样：
6—试验平台
H、L同图1说明
试验步骤

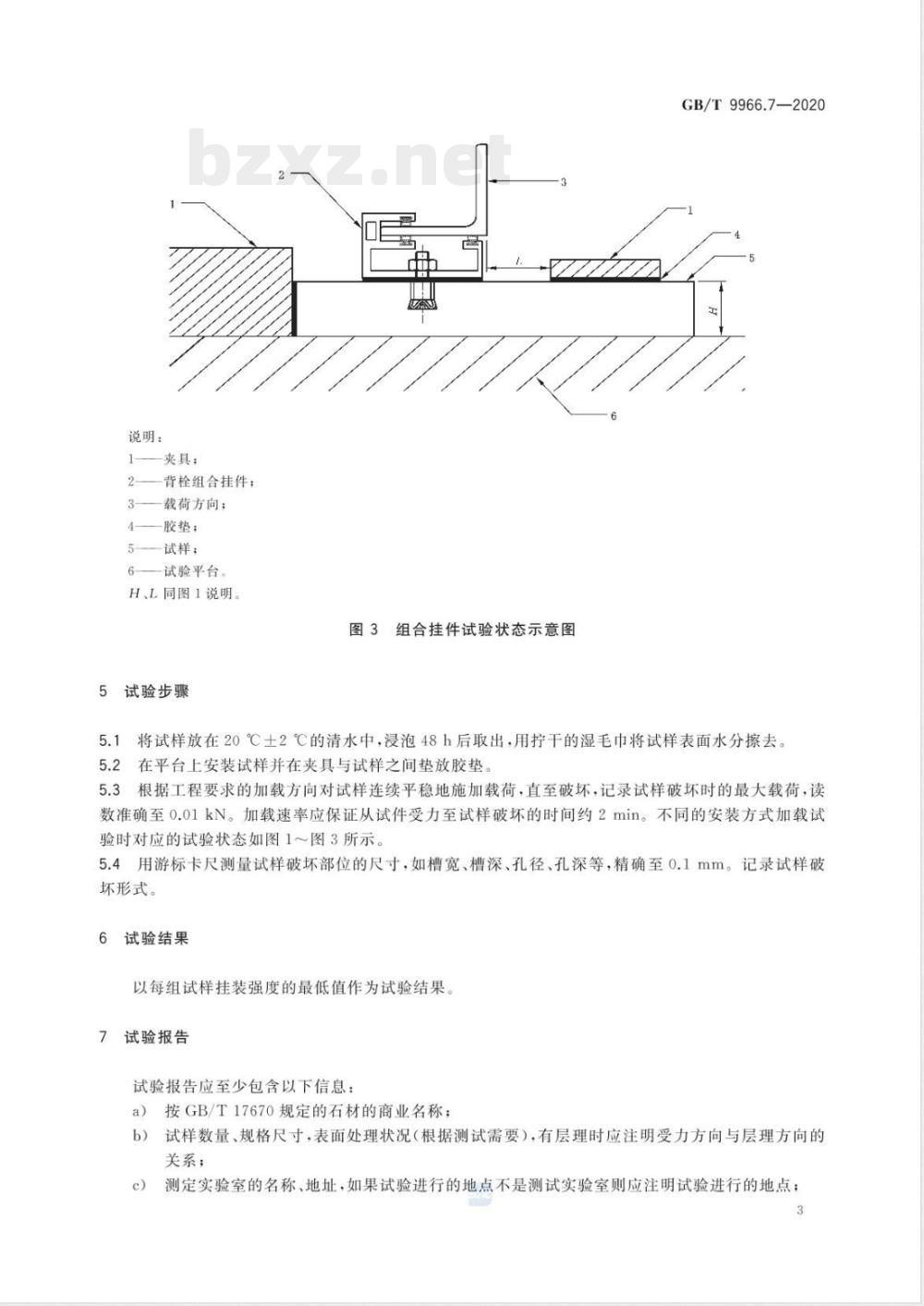

图3组合挂件试验状态示意图
GB/T9966.7-2020
将试样放在20℃士2℃的清水中，浸泡48h后取出，用拧干的湿毛巾将试样表面水分擦去。5.2在平台上安装试样并在夹具与试样之间垫放胶垫。5.3根据工程要求的加载方向对试样连续平稳地施加载荷·直至破坏，记录试样破坏时的最大载荷，读数准确至0.01kN。加载速率应保证从试件受力至试样破坏的时间约2min。不同的安装方式加载试验时对应的试验状态如图1~图3所示，5.4用游标卡尺测量试样破坏部位的尺寸，如槽宽、槽深、孔径、孔深等，精确至0.1mm。记录试样破坏形式。
试验结果
以每组试样挂装强度的最低值作为试验结果。7
试验报告
试验报告应至少包含以下信息：a)
按GB/T17670规定的石材的商业名称：试样数量、规格尺寸，表面处理状况（根据测试需要），有层理时应注明受力方向与层理方向的关系：
测定实验室的名称、地址，如果试验进行的地点不是测试实验室则应注明试验进行的地点：3
GB/T9966.7-—2020
试验遵循的标准编号（GB/T9966.7—2020）；每个试样承受的最大载荷值；
每个试样破坏部位尺寸：
每个试样破坏形式；
挂件尺寸、型号、生产单位、填充石材胶类型及固化时间等相关信息。参考文献
GB/T9966.7-2020
5Standard test methods for strengthof individual stoneanchora[1ASTMC1354/C1354M-15
ges indimension stone
[2]EN13364:2001
dowel hole
Natural stone test methodsDetermination of the breaking load at5
