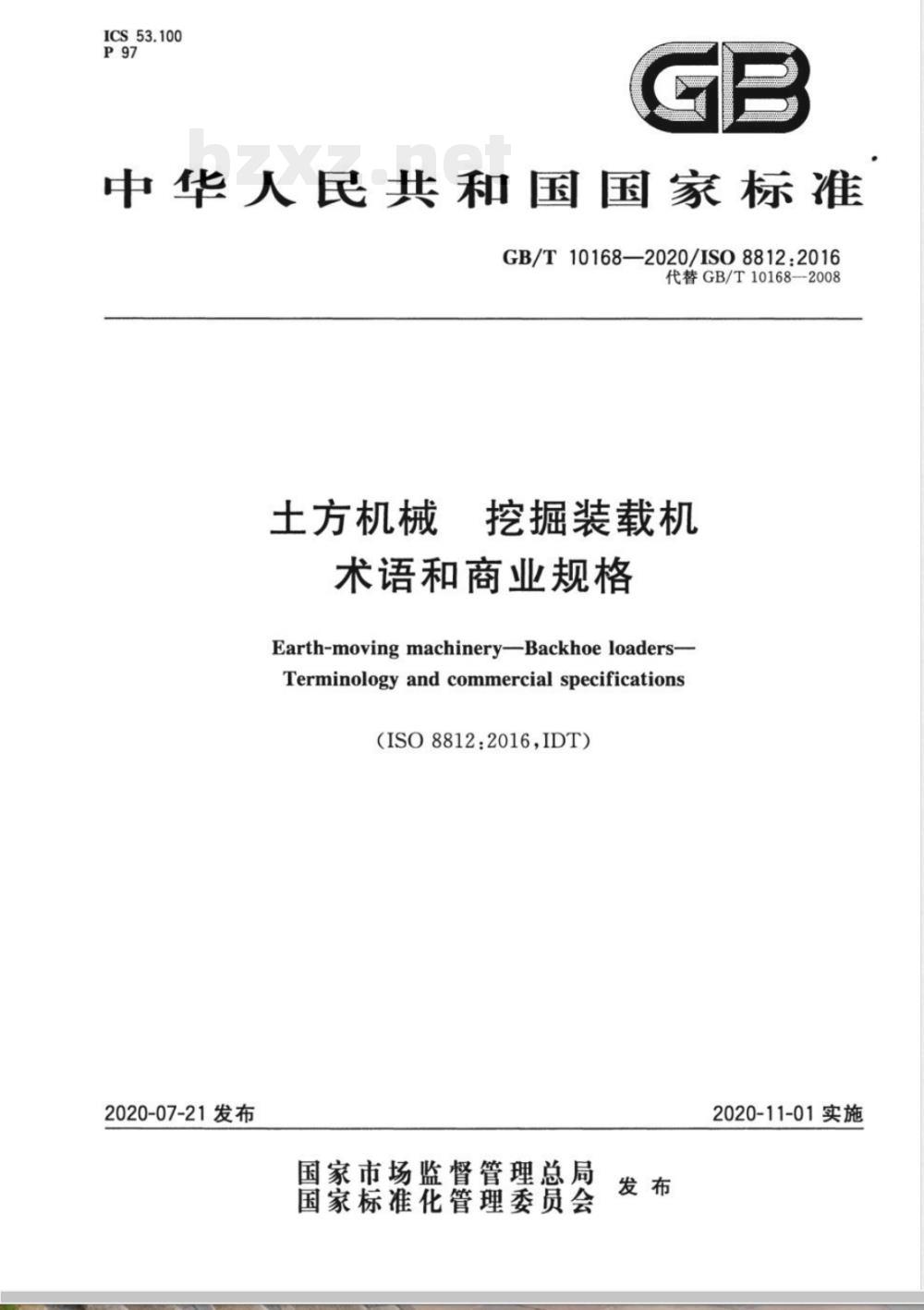

【国家标准】 土方机械 挖掘装载机 术语和商业规格

ICS53.100
中华人民共和国国家标准
GB/T10168—2020/ISO8812:2016代替GB/T10168-2008
土方机械
挖掘装载机
术语和商业规格
Earth-movingmachinery-Backhoeloaders-Terminologyand commercial specifications（ISO8812:2016,IDT)
2020-07-21发布
国家市场监督管理总局
国家标准化管理委员会
2020-11-01实施

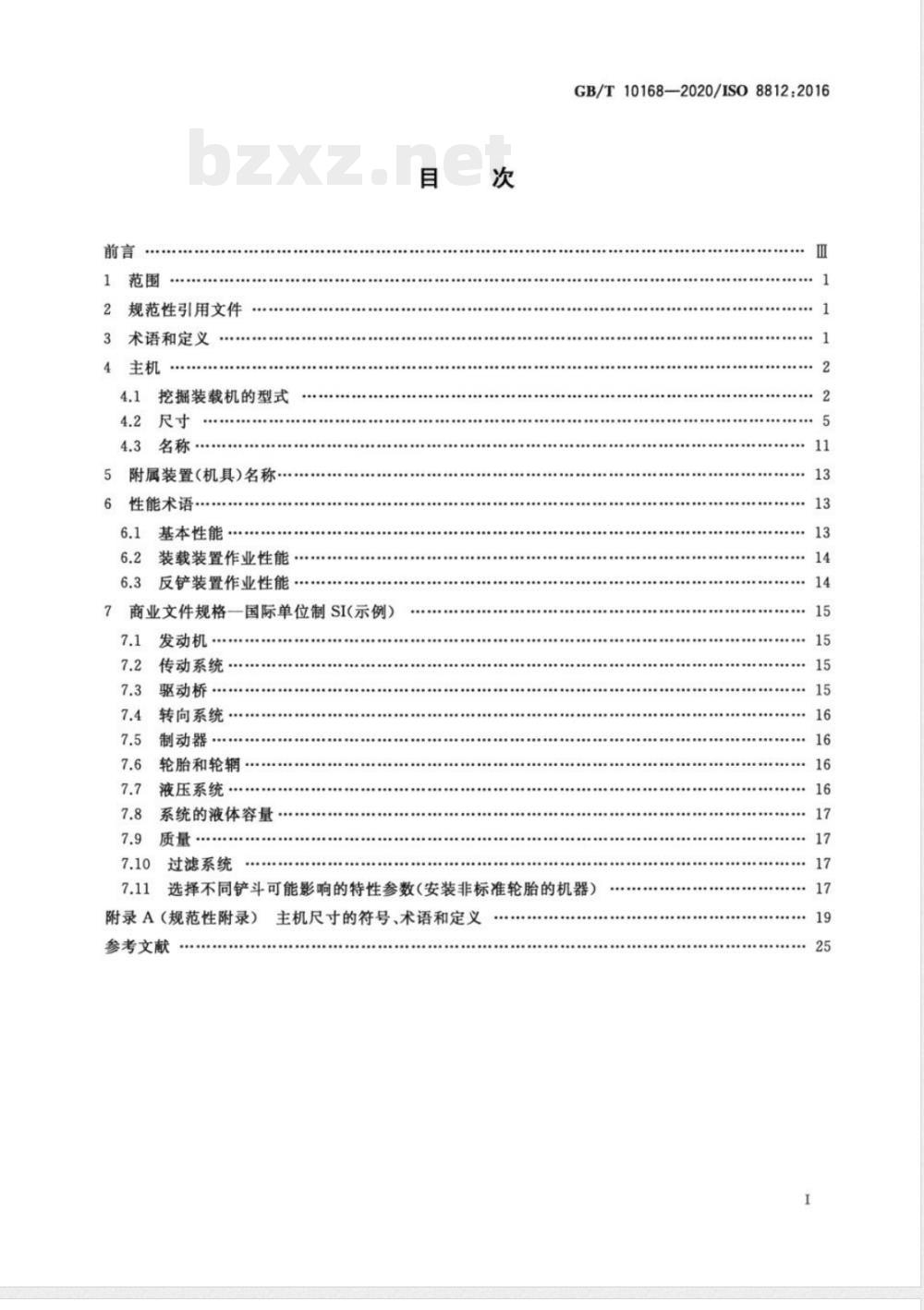

2规范性引用文件
3术语和定义
4.1挖掘装载机的型式
4.2尺寸
4.3名称
5附属装置(机具)名称
6性能术语·
基本性能
装载装置作业性能
反铲装置作业性能
商业文件规格一国际单位制SI（示例）7
发动机
传动系统
驱动桥
转向系统·
制动器
轮胎和轮辋
液压系统
系统的液体容量
质量：
过滤系统
GB/T10168—2020/IS08812:2016川
选择不同铲斗可能影响的特性参数（安装非标准轮胎的机器）附录A（规范性附录）
参考文献
主机尺寸的符号、术语和定义

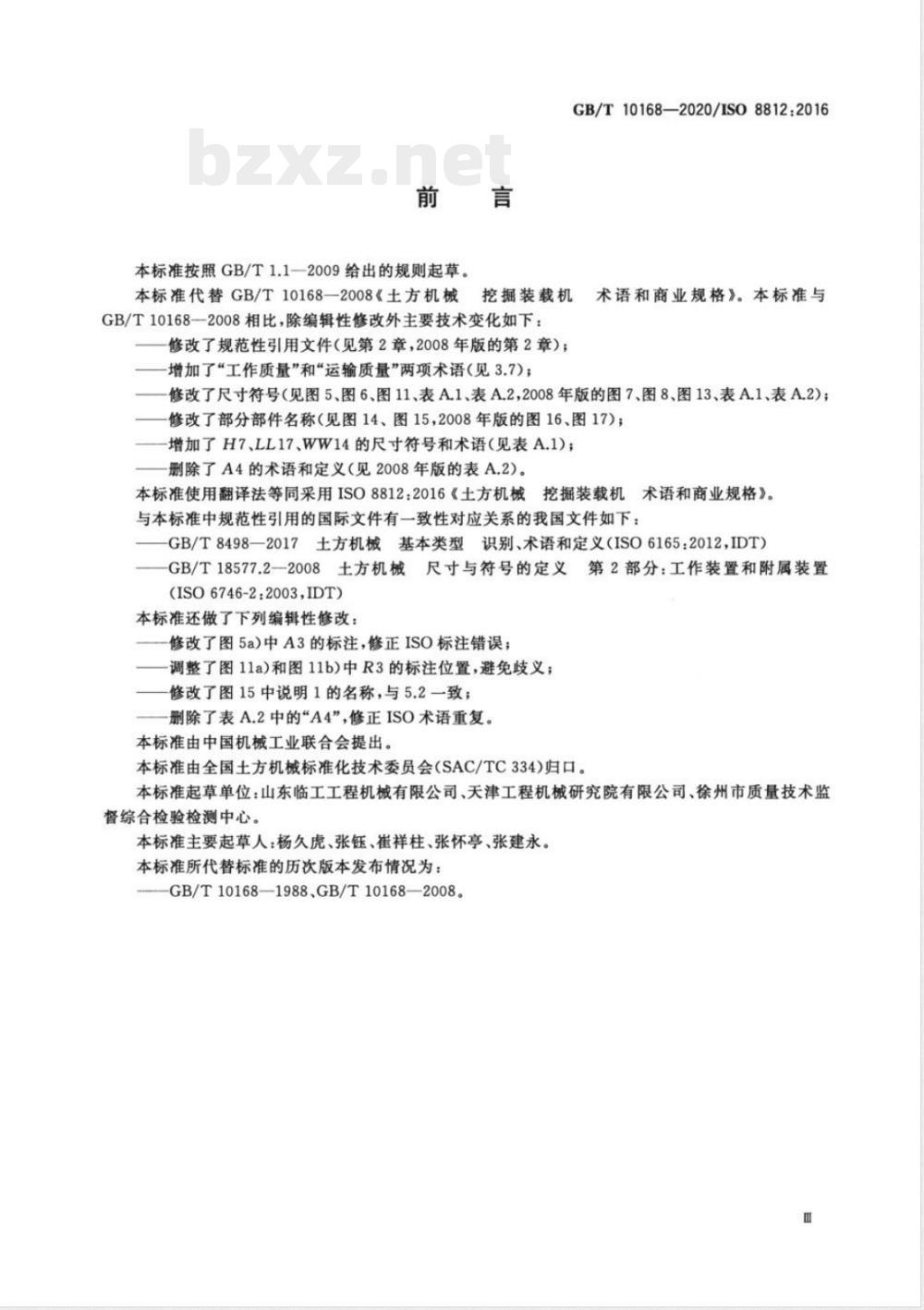

本标准按照GB/T1.1一2009给出的规则起草，GB/T10168—2020/ISO8812:2016本标准代替GB/T10168一2008《土方机械挖掘装载机术语和商业规格》。本标准与
GB/T10168—2008相比，除编辑性修改外主要技术变化如下：修改了规范性引用文件（见第2章，2008年版的第2章）；增加了“工作质量”和“运输质量”两项术语（见3.7）；修改了尺寸符号（见图5、图6、图11、表A1、表A.2,2008年版的图7、图8、图13、表A1、表A2)；修改了部分部件名称（见图14、图15，2008年版的图16、图17）；增加了H7、LL17、WW14的尺寸符号和术语（见表A.1）；删除了A4的术语和定义（见2008年版的表A.2）。本标准使用翻译法等同采用ISO8812.2016《土方机械挖掘装载机术语和商业规格》。与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T8498—2017土方机械基本类型识别、术语和定义（ISO6165：2012，IDT）GB/T18577.2一2008土方机械尺寸与符号的定义第2部分：工作装置和附属装置(ISO6746-2.2003,IDT)
本标准还做了下列编辑性修改：修改了图5a)中A3的标注，修正ISO标注错误；调整了图11a）和图11b）中R3的标注位置，避免歧义；修改了图15中说明1的名称，与5.2一致；删除了表A.2中的“A4”，修正ISO术语重复。本标准由中国机械工业联合会提出。本标准由全国土方机械标准化技术委员会（SAC/TC334)归口。本标准起草单位：山东临工工程机械有限公司、天津工程机械研究院有限公司、徐州市质量技术监督综合检验检测中心。
本标准主要起草人：杨久虎、张钰、崔祥柱、张怀亭、张建永。本标准所代替标准的历次版本发布情况为：GB/T10168—1988GB/T10168—2008。m

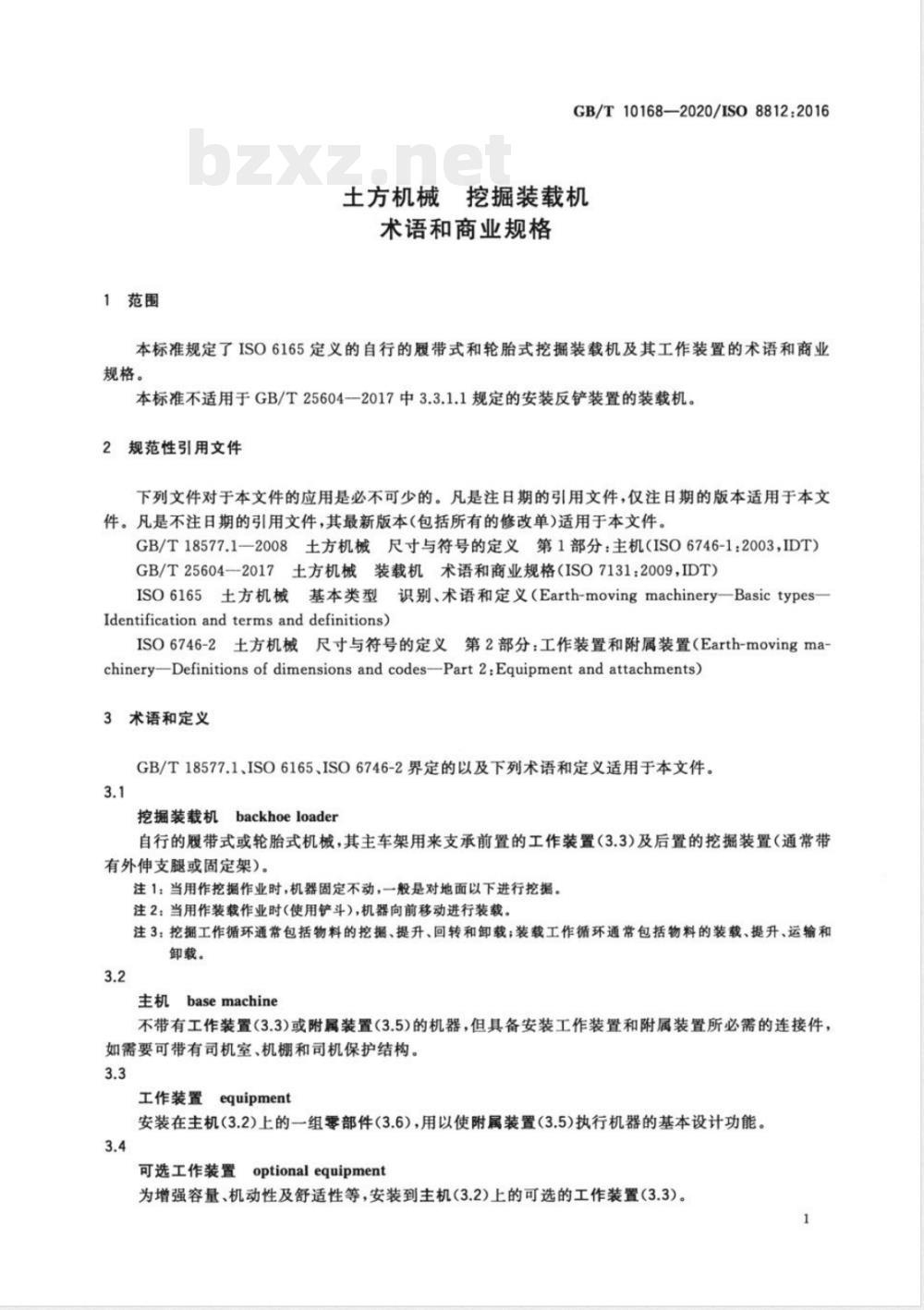

1范围
GB/T10168—2020/ISO8812:2016土方机械挖掘装载机
术语和商业规格
本标准规定了ISO6165定义的自行的履带式和轮胎式挖掘装载机及其工作装置的术语和商业规格。
本标准不适用于GB/T25604—2017中3.3.1.1规定的安装反铲装置的装载机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T18577.1—2008土方机械尺寸与符号的定义第1部分：主机（ISO6746-1：2003，IDT）GB/T25604—2017土方机械装载机术语和商业规格（ISO7131：2009，IDT）ISO6165土方机械基本类型识别、术语和定义（Earth-movingmachinery一BasictypesIdentificationandtermsanddefinitions)ISO6746-2土方机械尺寸与符号的定义第2部分：工作装置和附属装置（Earth-movingma-chineryDefinitionsof dimensions and codes-Part2:Equipmentand attachments)3术语和定义
GB/T18577.1、ISO6165、ISO6746-2界定的以及下列术语和定义适用于本文件3.1
挖掘装载机backhoeloader
自行的履带式或轮胎式机械，其主车架用来支承前置的工作装置（3.3）及后置的挖掘装置（通常带有外伸支腿或固定架）
注1：当用作挖掘作业时，机器固定不动，一般是对地面以下进行挖掘。注2：当用作装载作业时（使用铲斗），机器向前移动进行装载，注3：挖掘工作循环通常包括物料的挖揭、提升、回转和卸载；装载工作循环通常包括物料的装载、提升、运输和卸载。
主机basemachine
不带有工作装置（3.3）或附属装置（3.5）的机器，但具备安装工作装置和附属装置所必需的连接件，如需要可带有司机室、机棚和司机保护结构。3.3
工作装置
equipment
安装在主机（3.2）上的一组零部件（3.6），用以使附属装置（3.5）执行机器的基本设计功能。3.4
可选工作装置optionalequipment为增强容量、机动性及舒适性等，安装到主机（3.2）上的可选的工作装置（3.3）。1

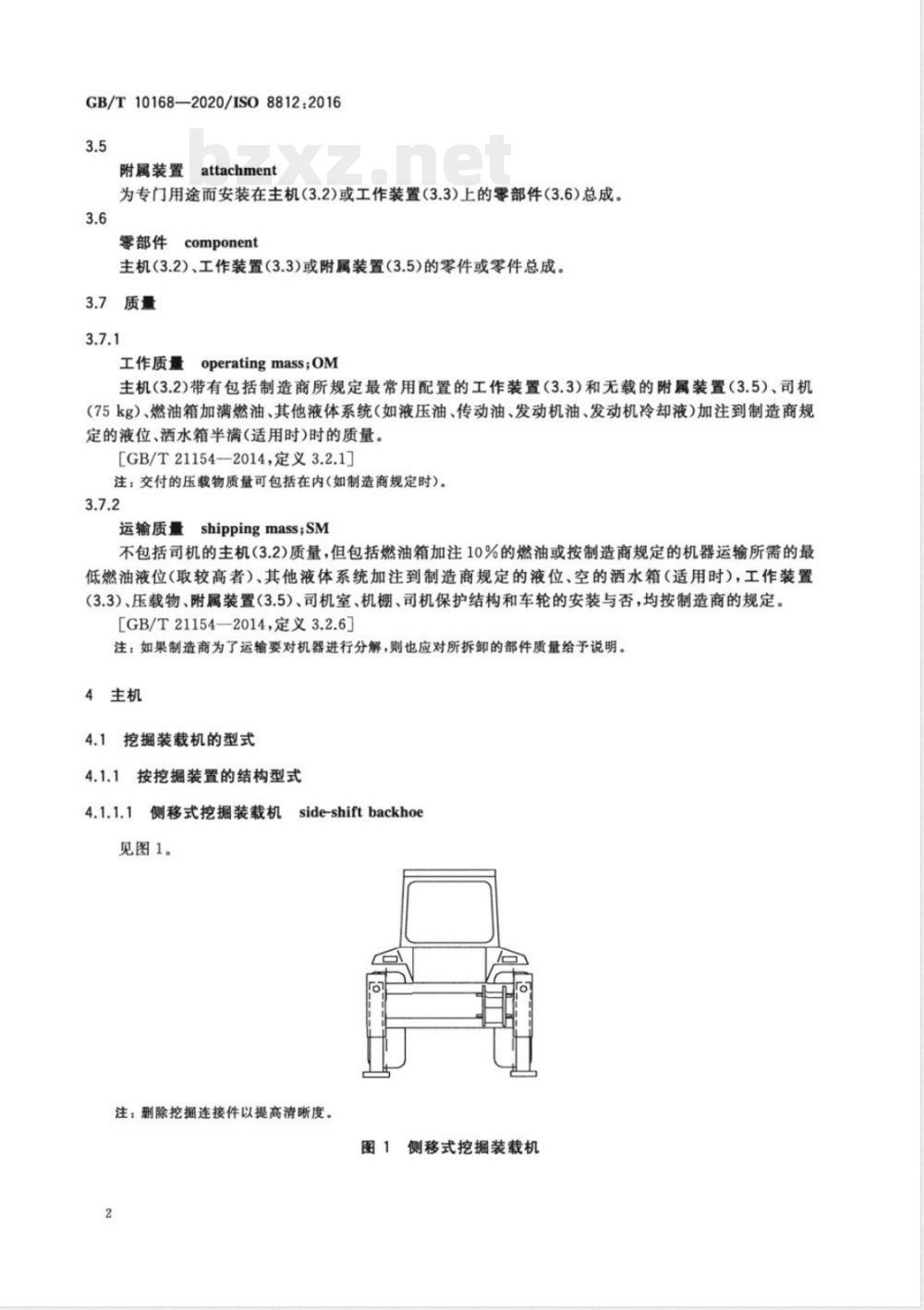

GB/T10168—2020/ISO8812:20163.5
附属装置
attachment
为专门用途而安装在主机（3.2）或工作装置（3.3）上的零部件（3.6）总成3.6
零部件
component
主机（3.2）、工作装置（3.3)或附属装置（3.5)的零件或零件总成。3.7质量
foperatingmass;OM
工作质量
主机（3.2）带有包括制造商所规定最常用配置的工作装置（3.3）和无载的附属装置（3.5）、司机（75kg）、燃油箱加满燃油、其他液体系统（如液压油、传动油、发动机油、发动机冷却液）加注到制造商规定的液位、酒水箱半满（适用时)时的质量。[GB/T21154—2014，定义3.2.1]注：交付的压载物质量可包括在内（如制造商规定时）。3.7.2
shippingmass;SM
运输质量
不包括司机的主机（3.2）质量，但包括燃油箱加注10%的燃油或按制造商规定的机器运输所需的最低燃油液位（取较高者）、其他液体系统加注到制造商规定的液位、空的酒水箱（适用时），工作装置（3.3）、压载物、附属装置（3.5）、司机室、机棚、司机保护结构和车轮的安装与否，均按制造商的规定。[GB/T21154—2014，定义3.2.6]注：如果制造商为了运输要对机器进行分解，则也应对所拆卸的部件质量给予说明。4主机
4.1挖掘装载机的型式
按挖掘装置的结构型式
4.1.1.1侧移式挖掘装载机
side-shiftbackhoe
见图1。
注：删除挖掘连接件以提高清晰度。图1侧移式挖掘装载机
4.1.1.2中置式挖掘装载机centrepivotbackhoe见图2。
图2中置式挖掘装载机
4.1.2按驱动和转向系统型式
GB/T10168-—2020/IS08812:20164.1.2.1刚性车架，前轮转向，后轮驱动rigidframe,frontwheelsteer,rearwheeldrive见图3a)。
4.1.2.2刚性车架，前/全轮转向，全轮驱动rigidframe，front/allwheelsteer，allwheeldrive见图3b）和图3c）。
刚性车架，全轮转向，后轮驱动4.1.2.3
rigidframe,allwheel steerrear-wheeldrive见图3d）。
a）前轮转向，后轮弱动
图3刚性车架
GB/T10168—2020/ISO8812:2016b)
前轮转向，全轮驱动
全轮转向，全轮驱动
全轮转向，后轮聚动
图3（续）
GB/T10168—2020/ISO8812:20164.1.2.4铰接转向，后轮驱动
articulated steering,rear wheel drive见图4a)。
4.1.2.5铰接转向，全轮驱动articulatedsteering，allwheeldrive见图4b)。
a）后轮驱动
b)全轮驱动
注：前后车轮可以有不同的尺寸。图4铰接转向
4.2尺寸
见图5、图6。图5和图6所标示尺寸是在推荐的充气压力状态下，所有轮胎与地面相切时的尺寸。尺寸定义见GB/T18577.1和GB/T25604。与挖掘装载机直接有关的尺寸定义见附录A。GB/T10168—2020/ISO8812.2016GRP
挖掘装载机
b)中置式挖摄装载机
图5尺寸
说明；
回转轴swingpivot
基准地平面
侧移式挖掘装载机
ground referenceplane
图5（续）
图6挖掘尺寸
GB/T10168—2020/ISO8812:2016GRE
GB/T10168-—2020/IS08812.20164.2.1挖掘装载机的作业位置
operational positions of backhoe在推荐的充气压力状态下，可通过支腿在地面上的主支承面及轮胎与地面的切线获得图7和图8所示尺寸。
反铲装置回转角（平面图）
图8调平角
4.2.2固定架和支腿的作业位置
总宽overallwidth
operationalpositionof stabilizersand outriggers固定架和支腿处于作业位置。见图9和图10。o
注：刷除挖掘连接件以提高清晰度，4.2.3转向尺寸
图9中置式挖掘装载机
图10侧移式挖掘装载机
manoeuvringdimensionsbZxz.net
见图11a）、图11b）和图12。
GB/T10168—2020/ISO8812.2016
