【DZ地质矿产行业标准】 岩石物理力学性质试验规程 第13部分:岩石比热试验

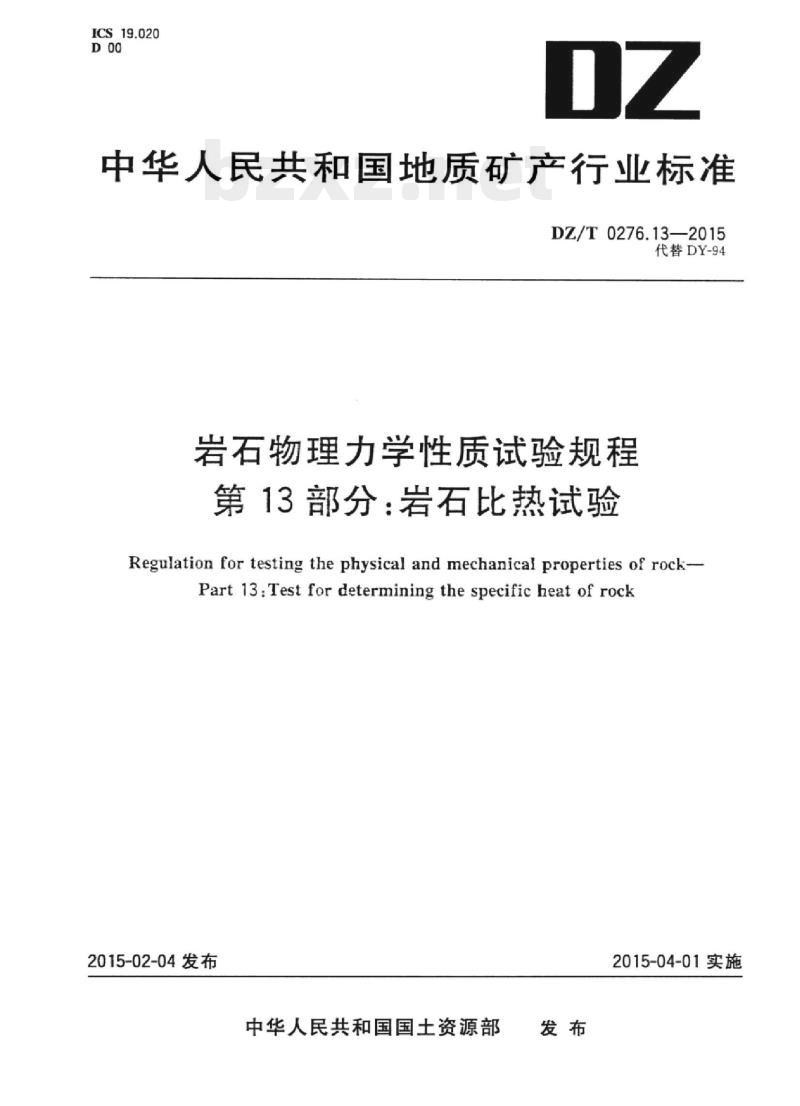

ICS19.020
中华人民共和国地质矿产行业标准DZ/T0276.13—2015
代替DY-94
岩石物理力学性质试验规程
第13部分：岩石比热试验
Regulation for testing the physical and mechanical properties of rock-Part 13:Test for determining the specific heat of rock2015-02-04发布
中华人民共和国国土资源部
2015-04-01实施

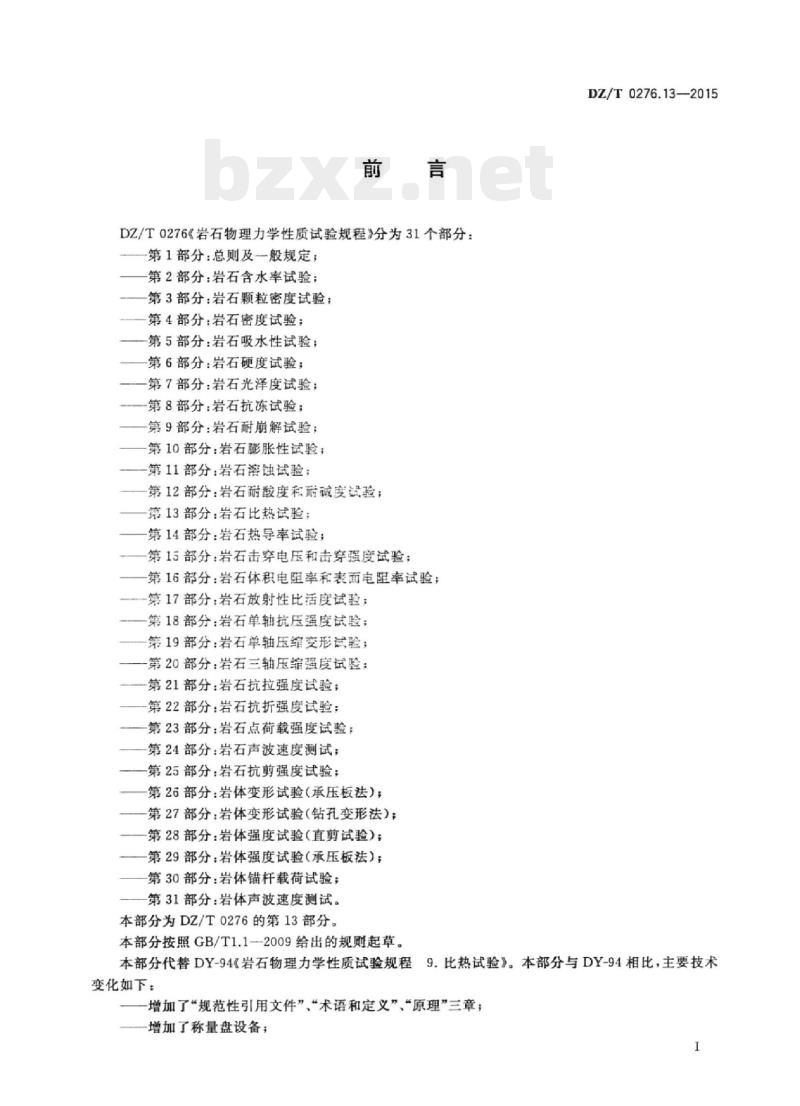

DZ/T0276《岩石物理力学性质试验规程》分为31个部分：第1部分：总则及一般规定；
第2部分：岩石含水率试验；
第3部分：岩石颗粒密度试验；
第4部分：岩石密度试验；
第5部分：岩石吸水性试验；
第6部分：岩石硬度试验：
第7部分：岩石光泽度试验；
第8部分：岩石抗冻试验；
第9部分：岩石耐崩解试验；
第10部分：岩石膨胀性试验；
第11部分：岩石溶蚀试验；
第12部分：岩石耐酸度和耐藏度试验；第13部分：岩石比热试验；
第14部分：岩石热导率试验；
第15部分：岩石击穿电压和击穿强度试验；第16部分：岩石体积电阻率和表面电阻率试验：第17部分：岩石放射性比活度试验：第18部分：岩石单轴抗压强度试验：第19部分：岩石单轴压缩变形试验；第20部分：岩石三轴压缩强度试验：第21部分：岩石抗拉强度试验；第22部分：岩石抗折强度试验：第23部分：岩石点荷载强度试验：第24部分：岩石声波速度测试；第25部分：岩石抗剪强度试验：第26部分：岩体变形试验（承压板法）；第27部分：岩体变形试验（钻孔变形法）；第28部分：岩体强度试验（直剪试验）；第29部分：岩体强度试验（承压板法）：-第30部分：岩体锚杆载荷试验；第31部分：岩体声波速度测试。本部分为DZ/T0276的第13部分。本部分按照GB/T1.1一2009给出的规则起草。DZ/T0276.13—2015此内容来自标准下载网
本部分代替DY-94《岩石物理力学性质试验规程9.比热试验》。本部分与DY-94相比，主要技术变化如下：
-增加了“规范性引用文件”、“术语和定义”、“原理”三章；增加了称量盘设备；
DZ/T0276.13—2015

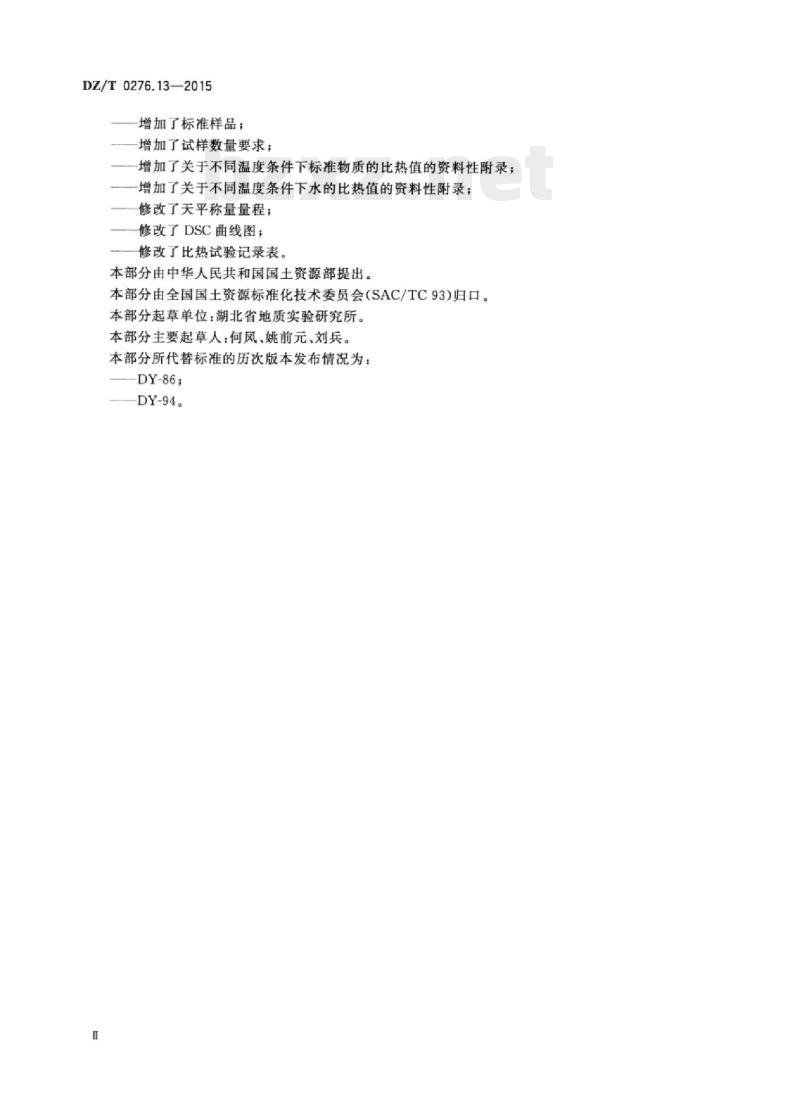

增加了标准样品；
增加了试样数量要求；
增加了关于不同温度条件下标准物质的比热值的资料性附录；-增加了关于不同温度条件下水的比热值的资料性附录；修改了天平称量量程；
修改了DSC曲线图；
修改了比热试验记录表。
本部分由中华人民共和国国土资源部提出。本部分由全国国土资源标准化技术委员会（SAC/TC93)归口。本部分起草单位：湖北省地质实验研究所。本部分主要起草人：何风、姚前元、刘兵。本部分所代替标准的历次版本发布情况为：-DY-86；
-DY-94。

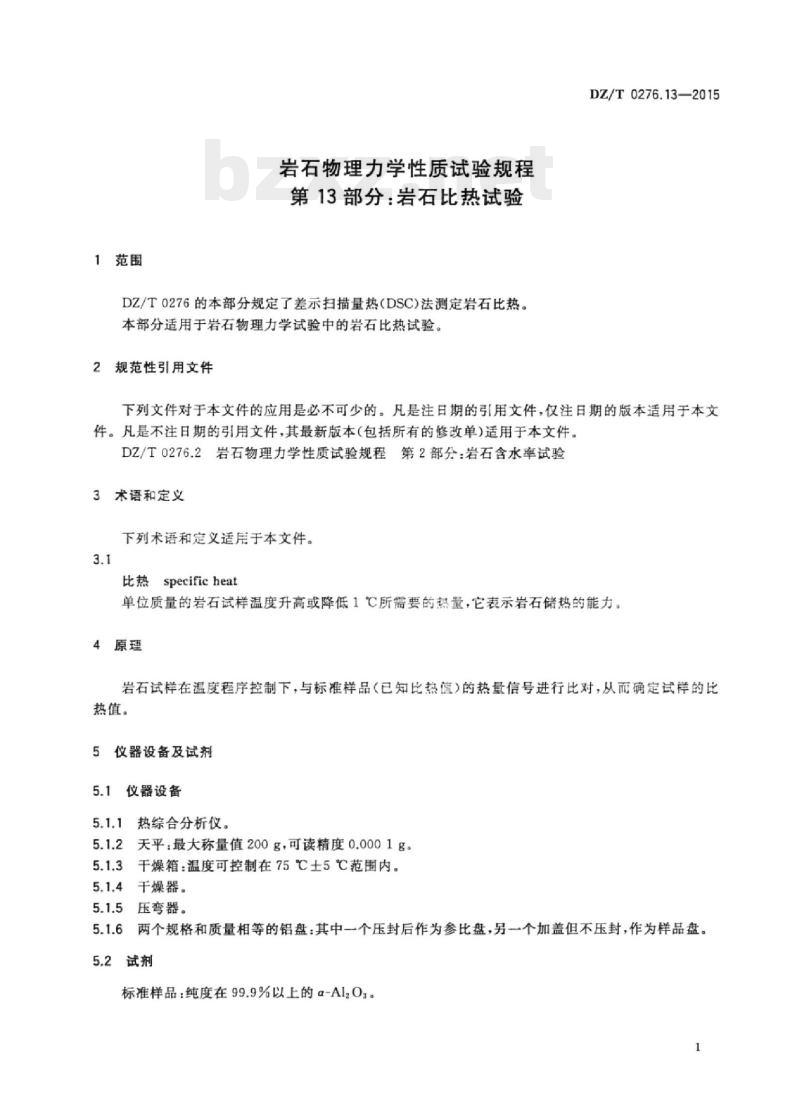

1范围
岩石物理力学性质试验规程
第13部分：岩石比热试验
DZ/T0276的本部分规定了差示扫描量热（DSC)法测定岩石比热。本部分适用于岩石物理力学试验中的岩石比热试验。2规范性引用文件
DZ/T0276.13—2015
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DZ/T0276.2岩石物理力学性质试验规程第2部分：岩石含水率试验3术语和定义
下列术语和定义适用手本文件。3.1
比热specificheat
单位质量的岩石试样温度升高或降低1℃所需要的热量，它表示岩石储热的能力4原理
岩石试样在温度程序控制下，与标准样品（已知比热售）的热量信号进行比对，从而确定试样的比热值。
5仪器设备及试剂
仪器设备
热综合分析仪。
2天平：最大称量值200g，可读精度0.0001g。5.1.2
3干燥箱：温度可控制在75C土5C范围内。5.1.4干燥器。
5压弯器。
6两个规格和质量相等的铝盘：其中一个压封后作为参比盘，另一个加盖但不压封，作为样品盘。5.1.6
5.2试剂
标准样品：纯度在99.9%以上的a-Al203。1
DZ/T0276.13—2015

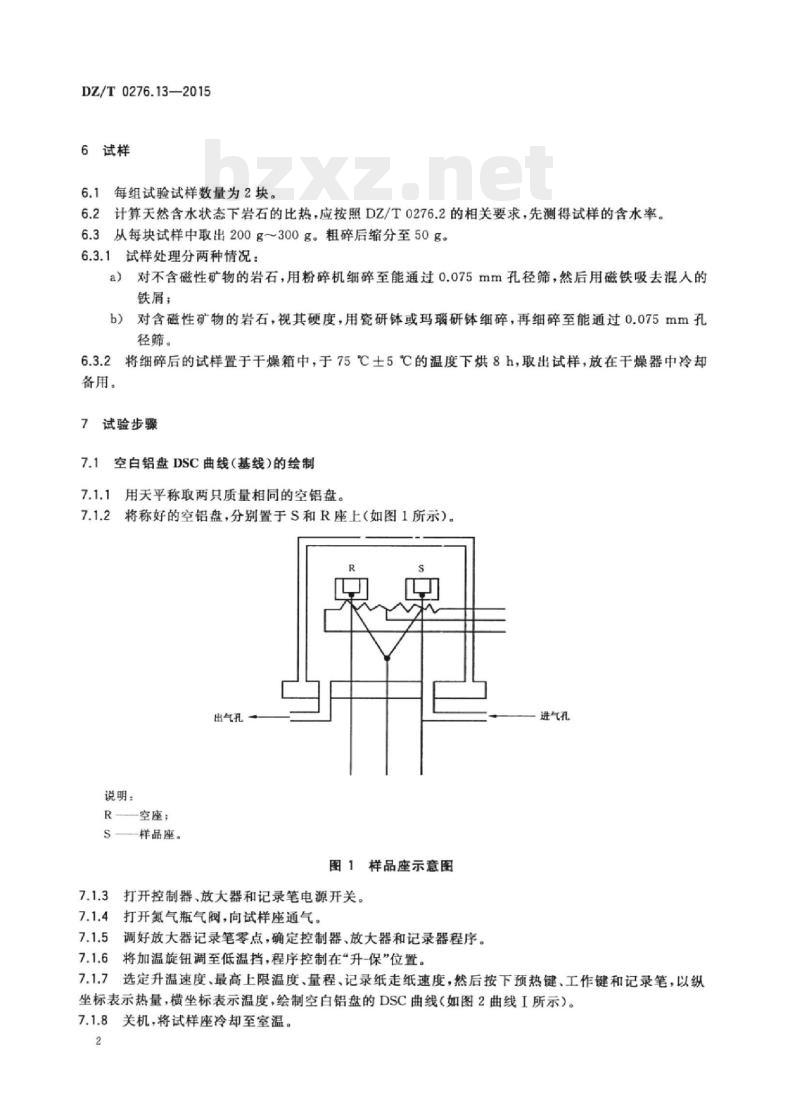

6试样
6.1每组试验试样数量为2块。
6.2计算天然含水状态下岩石的比热，应按照DZ/T0276.2的相关要求，先测得试样的含水率。6.3从每块试样中取出200g～300g。粗碎后缩分至50g。6.3.1试样处理分两种情况：
a）对不含磁性矿物的岩石，用粉碎机细碎至能通过0.075mm孔径筛，然后用磁铁吸去混人的铁屑；
b）对含磁性矿物的岩石，视其硬度，用瓷研钵或玛瑙研体细碎，再细碎至能通过0.075mm孔径筛。
6.3.2将细碎后的试样置于干燥箱中，于75℃土5℃的温度下烘8h，取出试样，放在干燥器中冷却备用。
7试验步骤
7.1空白铝盘DSC曲线（基线）的绘制7.1.1用天平称取两只质量相同的空铝盘。7.1.2将称好的空铝盘，分别置于S和R座上（如图1所示）。出气孔
说明：
一空座；
S—样品座。
图1样品座示意图
打开控制器、放大器和记录笔电源开关。7.1.4
打开氮气瓶气阀，向试样座通气。5调好放大器记录笔零点，确定控制器、放大器和记录器程序。7.1.5
6将加温旋钮调至低温挡，程序控制在“升-保”位置。7.1.6
进气孔
7.1.7选定升温速度、最高上限温度、量程、记录纸走纸速度，然后按下预热键、工作键和记录笔，以纵坐标表示热量，横坐标表示温度，绘制空白铝盘的DSC曲线（如图2曲线I所示）。7.1.8关机，将试样座冷却至室温。2
7.2标准样品（纯度在99.9%以上的α-AIzO）DSC曲线绘制DZ/T0276.13—2015
7.2.1从冷至室温的试样座S上取下空铝盘，装人20mg～30mg的α-AlzO，摊平，迅速在压弯器上将试样密封，称出α-Al.O：质量。7.2.2将密封的α-Al2O置于试样座S上，按7.1.3～7.1.8的步骤绘制α-Al2O氧化铝的DSC曲线（如图2曲线Ⅱ所示），从曲线上查得α-Al2O，的DSC曲线偏移量。7.3试样DSC曲线绘制
称取20mg～30mg的试样，用绘制标准样品DSC曲线的方法，绘制试样DSC曲线（如图2曲线Ⅲ所示），从曲线上查得试样的DSC曲线偏移量。rui/o
说明：
空白铝盘曲线
空白铝盘的工作基准线：
b）-AlO曲线
纯度在99.9%以上的a-AlaOgDSC曲线；试样DSC曲线；
温度t时空白铝盘DSC曲线纵坐标的偏移量；温度t时α-AlzOa的DSC曲线纵坐标的偏移量；温度t时试样DSC曲线纵坐标的偏移量。图2DSC曲线图
7.4数据记录
以上试验步骤应填写岩石比热试验记录表（见附录A）。8试验结果整理
c）试样曲线
干燥状态下岩石的比热按式（1)计算，天然含水状态下岩石的比热通过干试样的比热按式（2）进行换算。计算结果保留至小数点后3位，取相对偏差不大于5%的2次试验结果的平均值报出。(D-d)-m,ca
(A-d)m
式中：
干燥状态下岩石在温度t时的比热，单位为焦耳每克摄氏度[J/(g·℃)]；天然含水状态下岩石在温度t时的比热，单位为焦耳每克摄氏度[J/（g·℃)]温度t时试样DSC曲线上纵坐标的偏移量，单位为毫焦耳（mJ)；（1)
DZ/T0276.13—2015
一一温度t时空白铝盘DSC曲线上纵坐标的偏移量，单位为毫焦耳（mJ）；m.——α-AlO的质量，单位为克（g）；α-Al2O：在温度t时的比热（参见附录B），单位为焦耳每克摄氏度[J/（g·℃)]；Ca
试样的干质量，单位为克（g)；温度t时氧化铝DSC曲线纵坐标的偏移量，单位为毫焦耳（mJ）；试样的含水率，%；
温度t时水的比热（参见附录C)，单位为焦耳每克摄氏度J/(g·℃)。DZ/T0276.13—2015
DZ/T0276.13—2015
附录B
（资料性附录）
标样a-Al20的比热容值
标样α-Al2O在不同温度下的比热容值比热
J/(g·℃)
J/(g·℃)
J/(g·℃)
附录C
（资料性附录）
水的比热容值
水在不同温度下的比热容值
DZ/T0276.13—2015
J/cg·℃)
DZ/T0276.13-2015
打印日期：2015年4月28日F009A宁华人民共和国地质矿产
行业标准
岩三物理力学性质试验规程
第13部分：岩石比热试验
DZ/T0276.13—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（015）68533533发行中心：（010)51780238读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
6印张0.75字数18千字
2015年3月第一版
2015年3月第一次印刷
书号：155066·2-28506定价18.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
