中华人民共和国国家标准

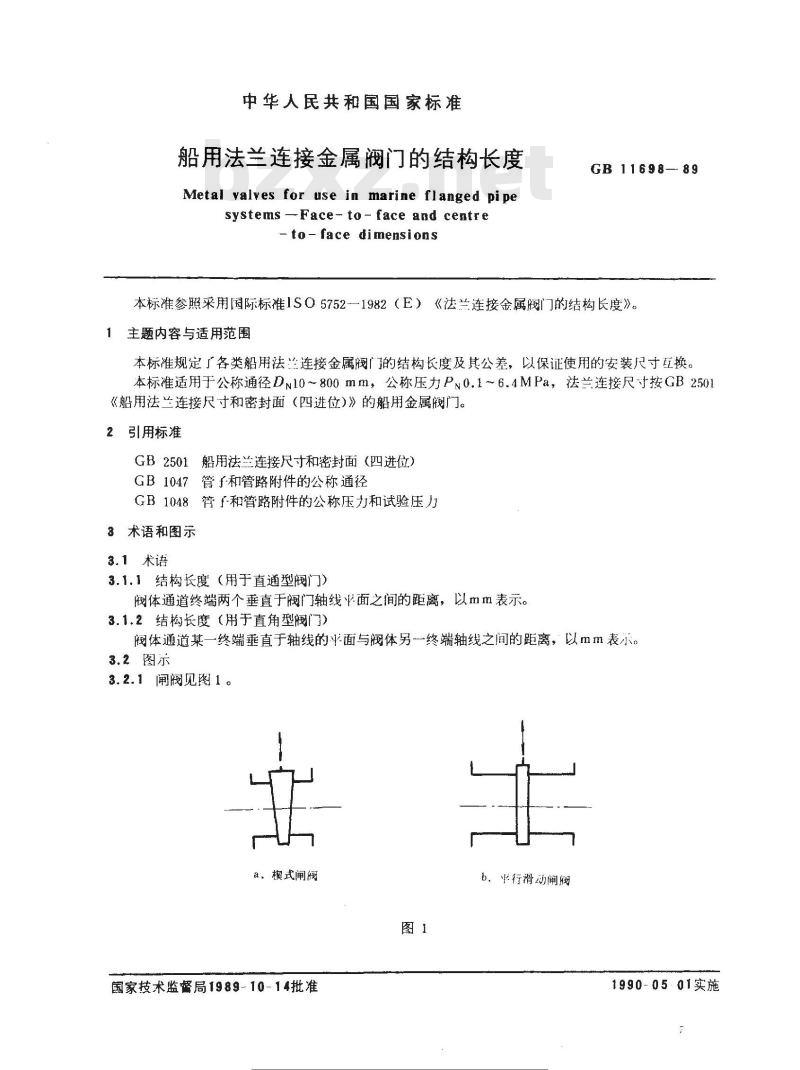

船用法兰连接金属阀门的结构长度Metal valves for use in marine flanged pipesystems --Face- to- face and centre-to-face dimensions
GB11698-89
本标准参照采用[阔际标准1SO5752一1982（E）《法兰连接金属阀门的结构长度》。1主题内容与适用范围
本标准规定了各类船用法兰连接金属阀门的结构长度及其公差，以保证使用的安装尺寸互换。本标准适用于公称通径D~10~800mm，公称压力P~0.1~6.4MPa，法兰连接尺寸按GB2501《船用法兰连接尺寸和密封面（四进位)》的船用金属阀门。2引用标准
GB2501船用法兰连接尺寸和密封面（四进位）GB1047管子和管路附件的公称通径GB1048管f和管路附件的公称压力和试验压力3术语和图示
3.1术语
3.1.1结构长度（用于直通型阀门）阀体通道终端两个垂直于阀门轴线平面之间的距离，以mm表示。3.1.2结构长度（用于直角型阀门）阀体通道某一终端垂直于轴线的平面与阀体另一终端轴线之间的距离，以mm表示。3.2图示
3.2.1阀见图1。
a．式闸阀
国家技术监督局1989-10-14批准件
b．平行滑动闸阀
1990-0501实施
免费市

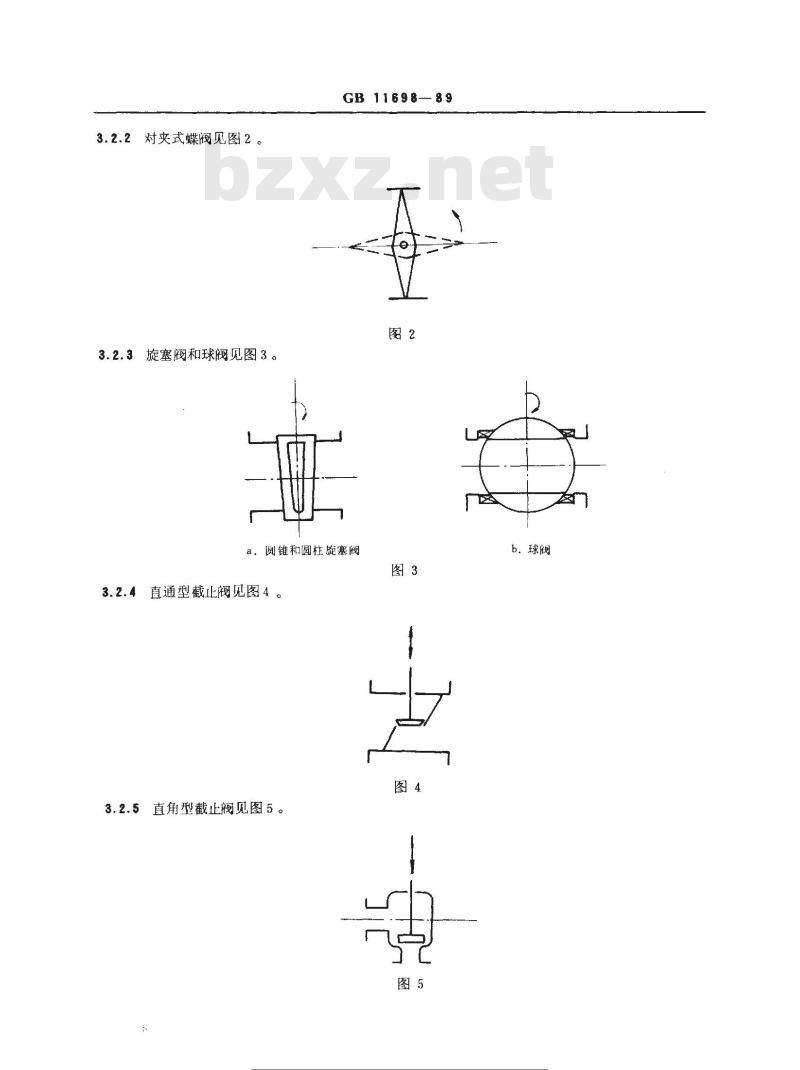

3.2.2对夹式蝶阀见图2。
3.2.3旋塞阀和球阀见图3。
GB 11698-89
a，圆锥和圆柱旋塞阀
3.2.4直通型截止阀见图4。
5直角型截止阀见图5。
标注传授区
注行业资科免责下载

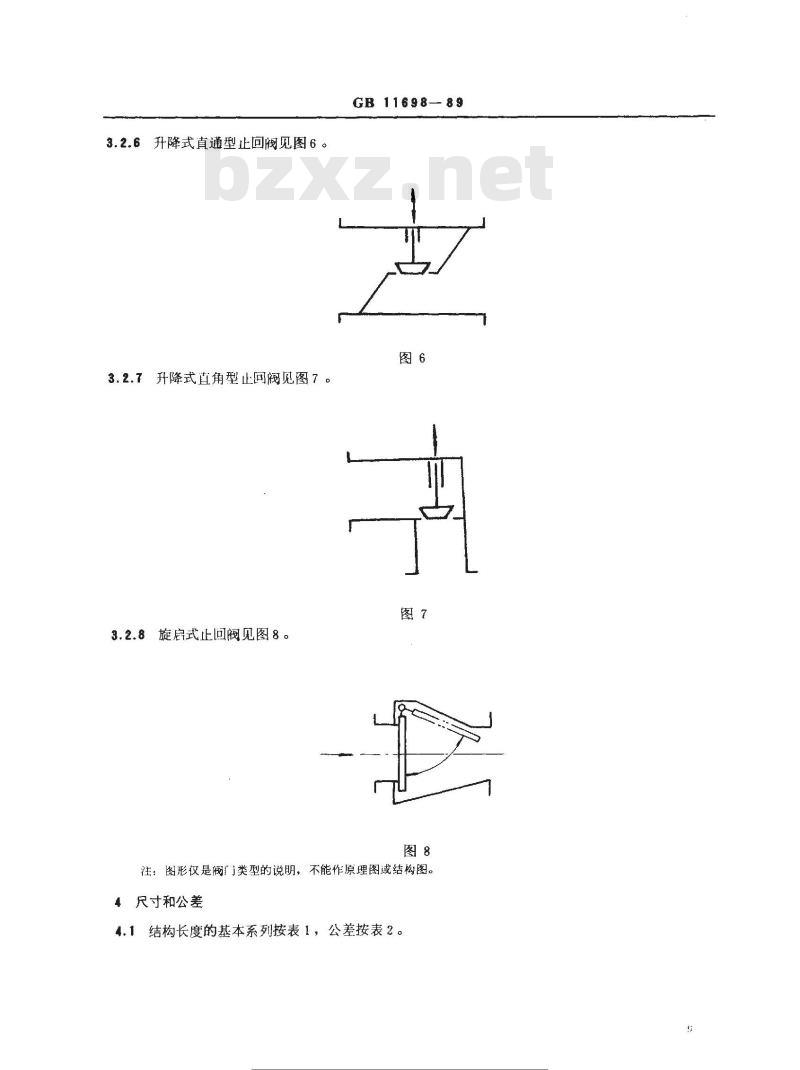

3.2.6升降式直通型止回阀见图6。3.2.7升降式直角型止阀见图7。3.2.8旋启式止回阀见图8。
GB11698—89
注：图形仅是阀门类型的说明，不能作原理图或结构图。尺寸和公差

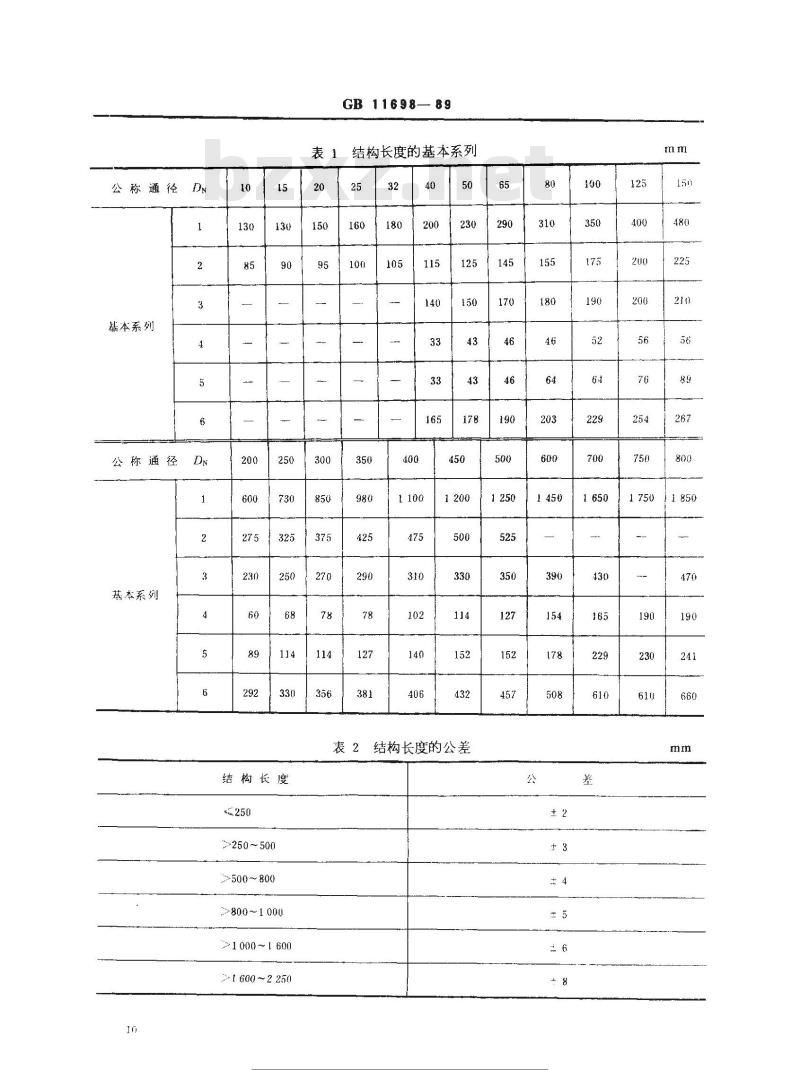

4.1结构长度的基本系列按表1，公差按表2。标注授网ww.bEo8c.cn各类标注行业资料免费下载Dx
公称通径
基本系列
公称通径
基本系列
结构长度
>250～500
>500～800
800～1000
≥1000～1600
600 ~2 250
GB 11698—89
结构长度的基本系列Www.bzxZ.net
结构长度的公差
洋传网
o标行奇费款
GB 11698-89

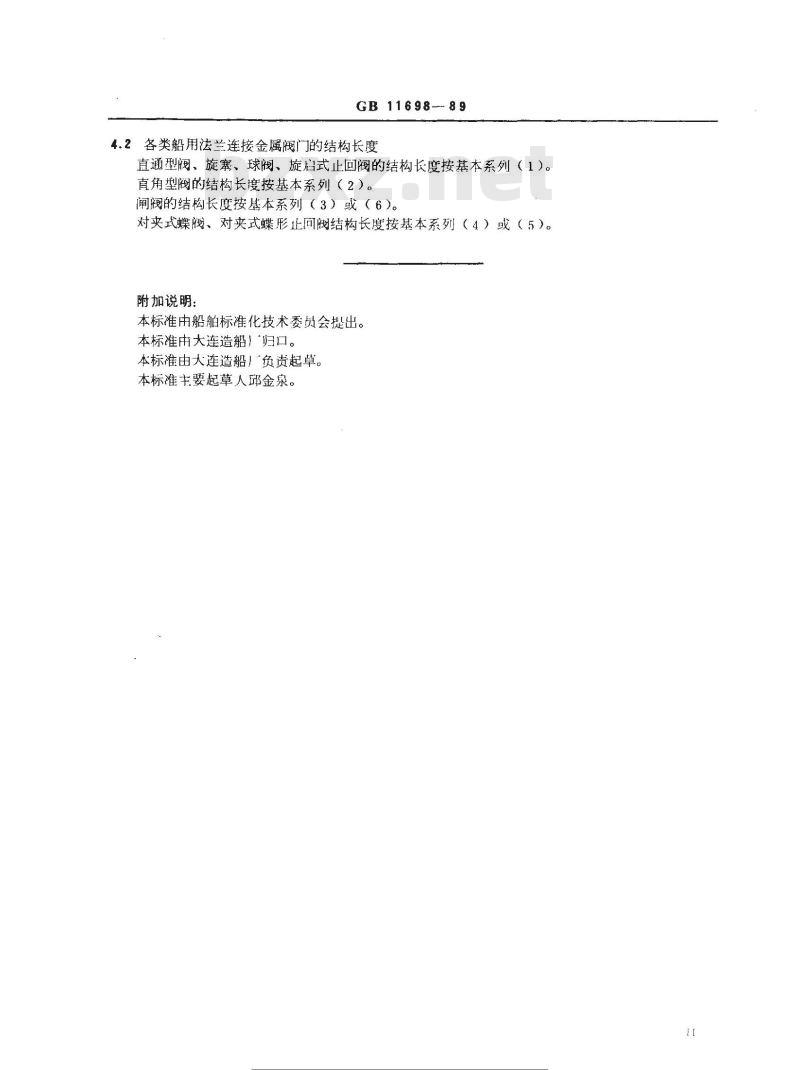

4.2各类船用法兰连接金属阀门的结构长度直通型阀、旋寒、球阀、旋启式止回阀的结构长度按基本系列（1）。直角型阀的结构长度按基本系列（2）。闸阀的结构长度按基本系列（3）或（6）。对夹式蝶、对夹式蝶形止回阀结构长度按基本系列（4）或（5）。附加说明：
本标准由船舶标准化技术委员会提出。本标准由大连造船‘归口。
本标准由大连造船负贵起草。
本标准主要起草人邱金泉。
