【国家标准(GB)】 舷内机小艇 锥度为1:10的螺旋桨轴端和桨毂

ICS47.080
中华人民共和国国家标准
GB/T11699—2003/ISO4566.1992代替GB/T11699--1589
眩内机小艇
锥度为1：10的螺旋奖
轴端和浆毂
Small craft with inboard engine---Propeller shaft endsand bosses with 1 : 10 taper(1SO4566:1992,IDT)
2003-09-29发布
中华人民共和国
国家质量监督检验检疫总局
2004-04-01实施
GB/T 11699—2003/IS0 4566: 1992前言
本标推等同采用1S04566：1992《内机小艇锥度为1：10的螺旋轴端和奖毂》（英文版）本标推代替GB/T11699—89(CR/T3887—1999）《小艇炫内机桨轴端和桨毂》，原标准是等效采用1S4566：1985，其中有些技术内容在IS0）4566：1992中巴做了修改。与前版相比，本标准中表1中增了公称直径DN一22mm的相应尺寸；公称直径DN=55mm改为非优选系列。
锥度为1：【6的螺旋浆轴鞘和浆毂》相-·致，本标谁将国际标准的第6章和第为与《舫内机小艇
了章的内容对调。
为便于使用，木标推做了下列编辑性修收：a）“本国际标准”-词改为\本标准”；b）用小数点“，\代替作为小数点的逗号“，\：c）删除国际标罹的前言；
d）略去图1及其注释的符号“”。本标准由中国船舶工业集团公司提出，本标准出中国船舶工业第七〇八所归口，本标雅起草单位：中国船舶工业综合技术经济研究院本标雅主要起草人：罗春燕、林德辉、张美玲。1范围
GB/T11699—2003/ISO 4566:1992眩内机小艇锥度为1：10的螺旋桨轴端和桨毂
本标推规定了安装在娱乐和蔽用眩内机小疑上,罐度为1：10，轴径从20lm到160 mm的螺旋浆浆毂和螺旋桨轴端的互换性尺寸。2规范性引用文件
下列文件中的条款通过本标难的引用而成为术标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO/R773：1969长方形或正方形平行键及与之匹配的键槽（尺寸以毫米计）IS01947：1973锥度C13至1500,长度从6mm至630mm锥体的圆锥形配合差3定义
本标推采用下列定义。
公称直径nominaldiameler
轴端锥体大端的直径。如果配合公差忽略不计，其尺寸和圆柱体轴的直径相同3.2
锥体taperwwW.bzxz.Net
轴端可装嵌键以把螺旋浆轴的全部扭矩传递给螺旋桨，同时允许拆卸的圆链形部分。4尺寸

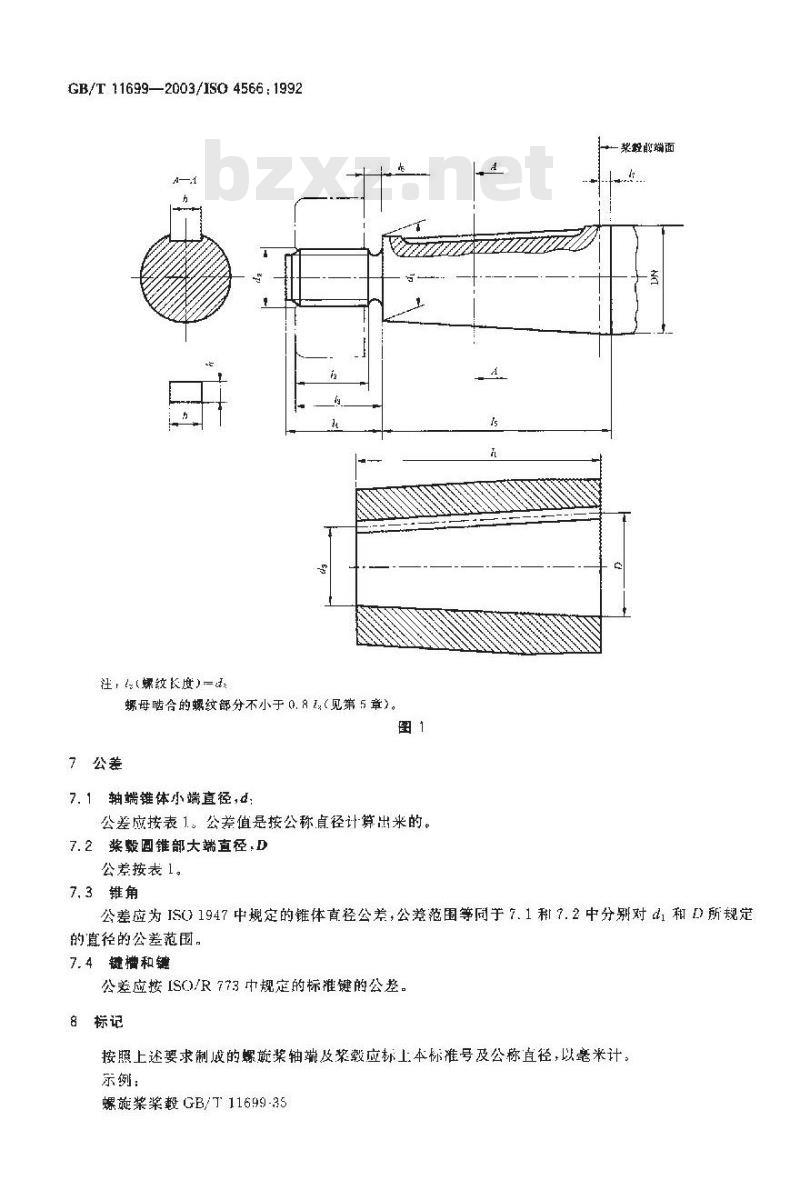

尺寸应如图1和表1所示：表1中的“参考尺寸\均为公称尺寸，仪供指导用。图1所系结构在表1中末规定尺寸者均为不是必须互换的，可由制造广决。应优先选用不带括号的公称直径，其次选用括号内的公称径。同样地应优先选用不带括号的螺纹直径，而括号内的螺纹径作为替换选摔。5结构细节
图1所示的详阁既不是用来限制设计的，也不按比例进行设计。键、键槽及其阐角半径、螺纹谢乎高度及螺纹末端或者其他任选细节（如安全销孔，中心孔等）的结构和美型或如工方法，充许根据联轴器的构造和特殊需要个别处理。
纹长度t：等于螺纹直径t，由螺旋案紧固螺母啮合的螺纹部分的长度应不小于螺纹长度1的80%。
6螨纹
螺旋紫固螺母和轴旖应采用国际单位制细螺纹1)GB/T19309—2003规定锥度为1：16的螺旋桨轴端和毂。GB/T11699—2003/1SO4566:1992汪，（螺纹长度)
螺母啮合的螺纹部分不小于 0. 8 （见第 5章)。7公差
7. 1轴端锥体小端直径,d;
公差应按表1。公差值是按公称直径计算出米的。7.2浆圆锥部大端直径.D
公差按表1。
7.3锥角
一浆轻前端面
公差应为IS01947中规定的锥体直径公差，公差范围等同于7.1利7.2中分别对&1和D所规定的真径的公差范围，
7.4键槽和键
公差应按ISC)/R773中规定的标准键的公。8标记
按照上述要求制成的螺靠桨轴端及浆应标上本标准号及公称直径，以毫米计。示例：
螺旋浆桨毂GB/T11699-35
GB/T 11699--2003/1SO 4566: 19926OT
3--9-2
(OG)OOT
(c83cG
Sif'82
SE6'99
009'8T1
001*651
001'521
230*611
280c01
0006o1
000*0t
