【国家标准】 高度卡尺的设计和计量特性

ICS17.040.30
CCSJ42

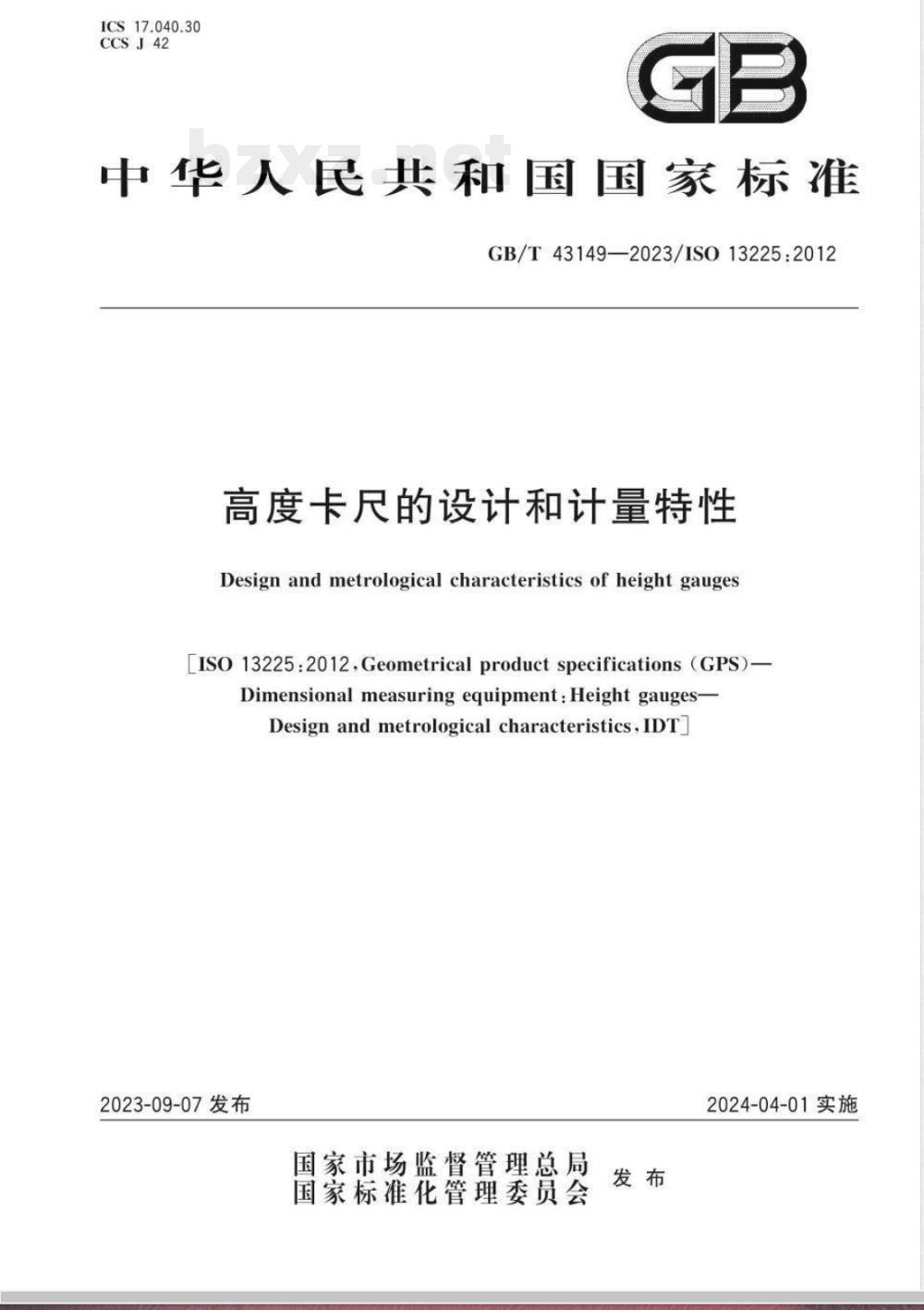

中华人民共和国国家标准
GB/T43149-—2023/ISO13225:2012高度卡尺的设计和计量特性
Design and metrological characteristics of height gauges[ISO13225:2012.Geometricalproductspecifications(GPS)-Dimensional measuring equipment:Height gauges-Designandmetrological characteristics,IDT2023-09-07发布
国家市场监督管理总局
国家标准化管理委员会
2024-04-01实施

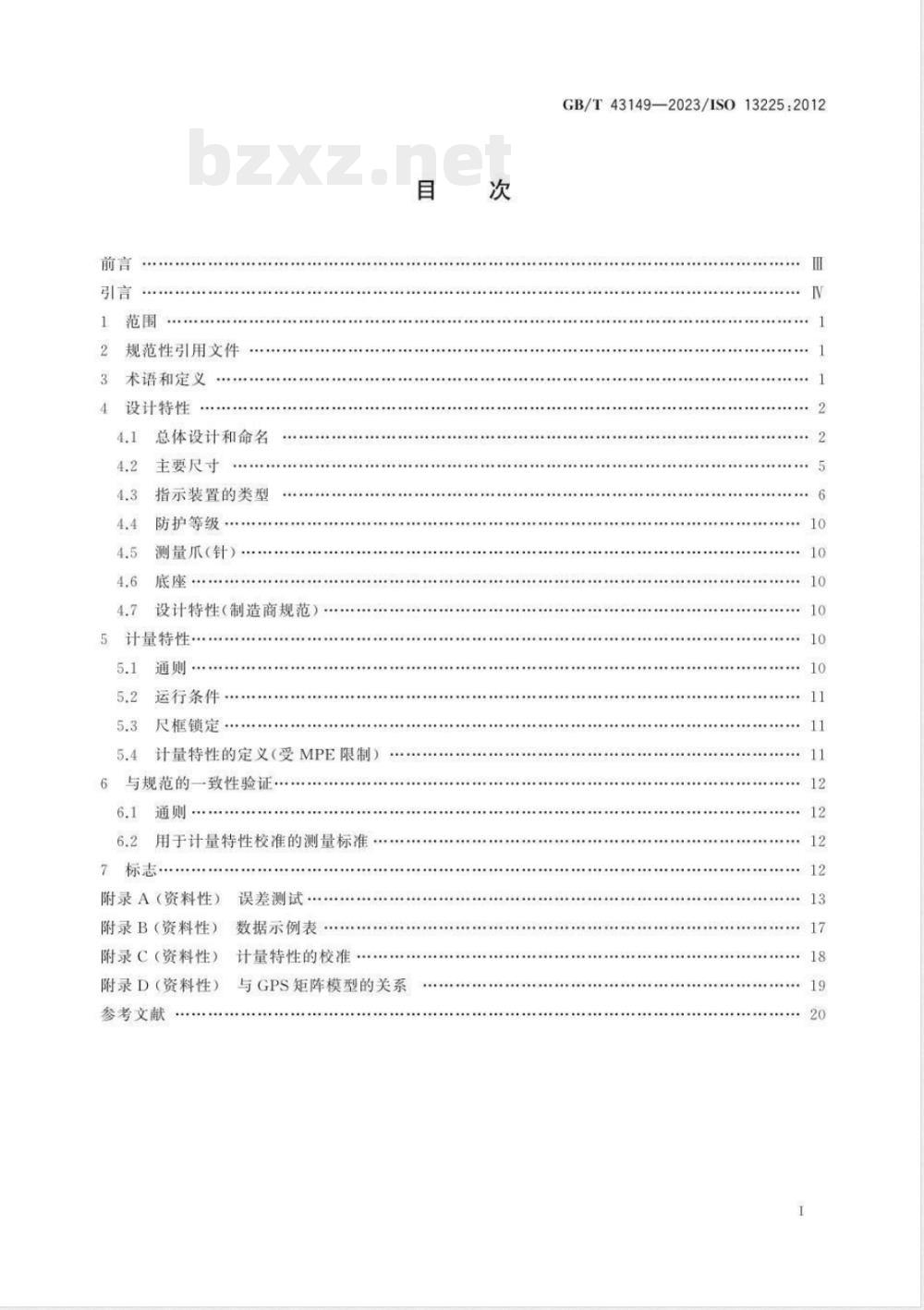

规范性引用文件
术语和定义
设计特性
总体设计和命名
主要尺寸
指示装置的类型
防护等级·
测量爪（针）
设计特性（制造商规范）
计量特性·
运行条件
尺框锁定
计量特性的定义（受MPE限制）
与规范的致性验调
用于计量特性校准的测量标准
附录A（资料性）
附录B（资料性）
附录C（资料性）
附录D（资料性）
参考文献
误差测试
数据示例表
计量特性的校准
与GPS矩阵模型的关系
GB/T43149—2023/ISO13225.201210

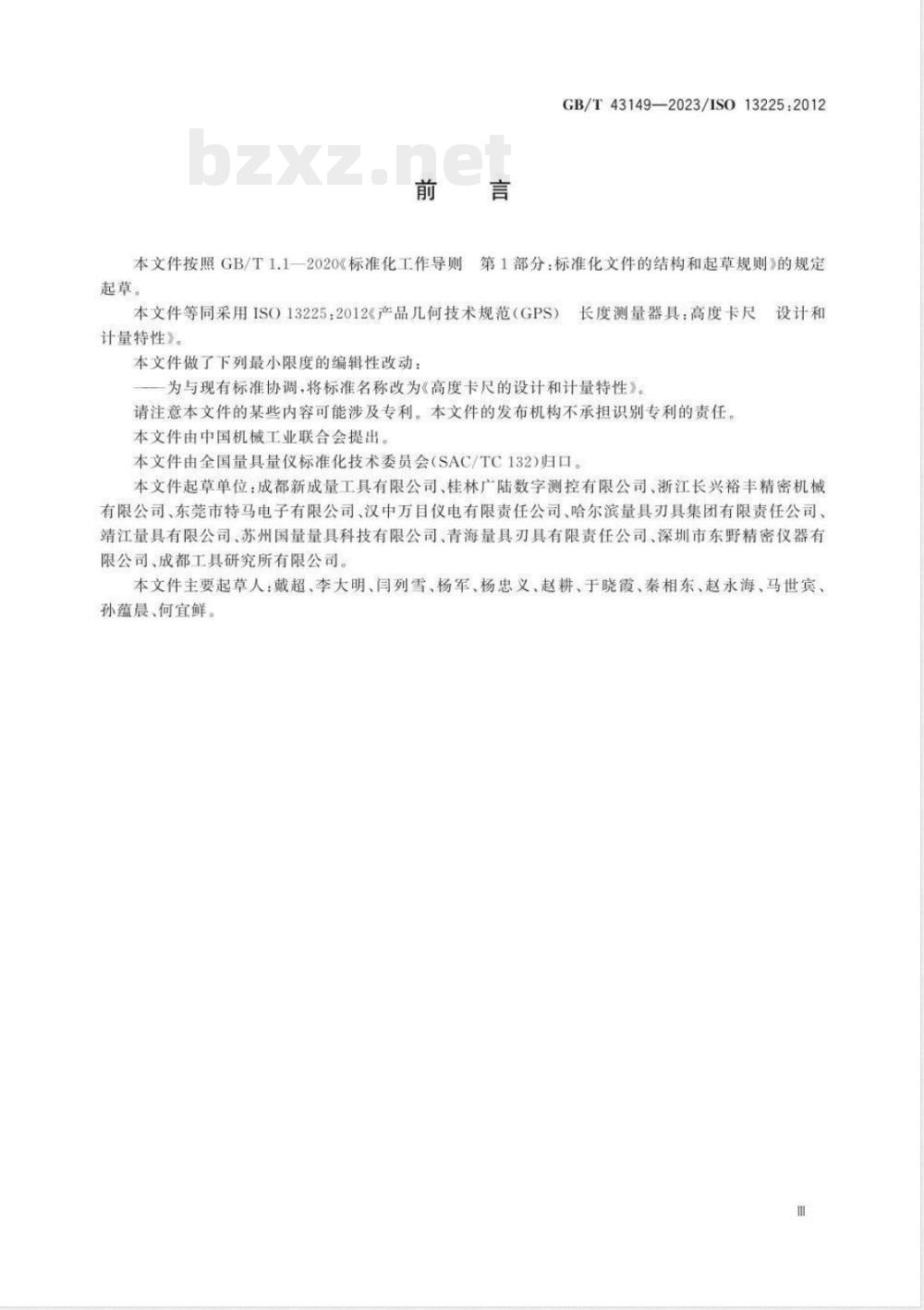

GB/T43149—2023/ISO13225.2012本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件等同采用ISO13225：2012《产品儿何技术规范（GPS）计量特性》。
本文件做了下列最小限度的编辑性改动：长度测量器具：高度卡尺
为与现有标准协调.将标准名称改为《高度卡尺的设计和计量特性》。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国量具量仪标准化技术委员会（SAC/TC132）归口。设计和
本文件起草单位：成都新成量工具有限公司、桂林广陆数字测控有限公司、浙江长兴裕丰精密机械有限公司、东莞市特马电子有限公司、汉中万目仪电有限责任公司、哈尔滨量具刃具集团有限责任公司、靖江量具有限公司、苏州国量量具科技有限公司、青海量具刃具有限责任公司、深圳市东野精密仪器有限公司、成都工具研究所有限公司。本文件主要起草人：戴超、李大明、列雪、杨军、杨忠义、赵耕、于晓霞、秦相东、赵永海、马世宾、孙蕴晨、何宜鲜。
GB/T43149-—2023/ISO13225.2012引言
本文件是产品几何技术规范（GPS）标准，被视为GPS通用标准（见ISO14638）：在一般GPS矩阵中，它影响标准链环下的大小和距离，GB/T20308中给出的GPS总体规划提供了本文件中所包含的GPS系统的通则。
ISO8015中给出的GPS的基本规则适用于本文件，而ISO14253-1中给出的默认规则适用于根据本文件制定的规范，除非另有说明。有关标准与其他标准和GPS矩阵模型关系的详细信息，见附录D。N
1范围
GB/T43149-—2023/ISO13225.2012高度卡尺的设计和计量特性
本文件规定了高度卡尺（带有机械或数字显示）最重要的设计和计量特性规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T24634—2009产品几何技术规范（GPS）2006.IDT）
GPS测量设备通用概念和要求（ISO14978：ISO14253-1产品几何技术规范（GPS）工件与测量设备的测量检验第1部分：按规范验证合格或不合格的判定规则（Geometricalproductspecifications（GPS）Inspectionbymeasurementofworkpieces and measuring equipmentPart l:Decision rules for verifying conformitynonconformitywithspecifications)or
注：GB/T18779.1-2022产品儿何技术规范（GPS）工件与测量设备的测量检验第1部分：按规范验证合格或不合格的判定规则（ISO14253-1:2017.IDT）ISO14253-2产品几何技术规范（GPS）工件与测量设备的测量检验
第2部分：GPS测量、测
量设备校准和产品验证中的测量不确定度评估指南Geometricalproductspecifications（GPS）Inspection by measurement of workpieces and measuring equipmentPart 2:Guidance for theestimation of uncertainty in GPS measurement,in calibration of measuring equipment and in productverification
注：GB/工18779.2-2023产品儿何技术规范（GPS）工件与测量设备的测量检验第2部分：GPS测量.测量设备校准和产品验证中的测量不确定度评估指南（ISO14253-2：2011.IDT）ISO/IEC指南98-3测量不确定度第3部分：测量不确定度表示指南（GOM：1995）Uncertainty of measurement-Part3:Guideto the expression of uncertainty in measurement(GUM:1995
注：GB/T27418-2017测量不确定度评定和表示（ISO/IEC指南98-32008.MOD）ISO/IEC指南99
国际计量学词汇基本和通用概念及相关术语[InternationalvocabularyofmetrologyBasic andgeneral conceptsand associatedterms(VIM))IEC60529外壳防护等级（IP代码）[Degreesofprotectionprovidedbyenclosures（IPCode）注：GB/T4208—2017外壳防护等级（IP代码）（IEC60529：2013.IDT）3
术语和定义
GB/T24634-2009和ISO/IEC指南99界定的以及下列术语和定义适用于本文件。3.1
heightgauge
高度卡尺
带有测量瓜的尺框可相对于尺身（或立柱）上的刻度进行移动，并且该运动沿垂直于底座基准平面GB/T43149——2023/ISO13225:2012的单一垂直轴进行的测量仪器。注1：高度卡尺与检验平台一起使用，其中高度卡尺的参考平面（基准平面）与检验平台表面相接触，注2：可以在尺身上安装适当的各种类型的测量刻度指示装置，如机械指示（包括游标和表盘）及数字显示屏。注3：高度卡尺可以使用各种类型的测量不（针），包括划线器。注4：高度卡尺可配备通过电动装置移动的尺框或手动移动尺框。注5：高度卡尺可配备测力装置
注6：高度卡尺一般用于测量平行于尺身的距离部分高度卡尺具备更复杂的功能，如扫捕功能及垂直于尺身的距离测量功能。
测量面接触
measuring-face contact
测量面与被测工件相互接触。
全部测量面接触
full measuring-face contact
测量面的整个区域与被测工件相互接触3.2.2
局部测量面接触
partial measuring-facecontact测量面的局部区域与被测工件相互接触，4设计特性
总体设计和命名
高度卡尺的总体设计和工艺应符合本文件的要求，除非制造商另有规定。高度卡尺可以在平台表面上手动移动，移动时高度卡尺底座与平台之间可以是机械式接触或气浮式接触。
图1和图2给出并说明了与高度卡尺有关的结构2
标引序号说明：
底座基准面；
卡块：
测量面：
测量瓜（针）：
测量爪(针)连接装置：
游标尺：
GB/T43149-—2023/ISO13225.20128—尺框：
9—微动装置：
10—主标尺：
11——尺身导向面：
12—尺身：
13-——锁紧装置。
游标高度卡尺的设计示例
GB/T43149——2023/ISO13225.2012标引序号说明：
底座：
底座基准面：
卡块；
量针测量面；
量针连接装置：
数字显示器：
尺身导向面：
一尺身+
尺框。
数显高度卡尺的设计示例
4.2主要尺寸
GB/T43149--2023/IS013225.2012作为最低要求，制造商应规定高度卡尺的主要尺寸，如图3及表1所示，口
图3高度卡尺的主要尺寸
GB/T43149-—2023/IS013225:2012底座长度
底座宽度
总高度
主要尺寸
气动系统
固定装置
存在微调
测量范围
量不（针）连接装置伸出量
量瓜（针）最小伸出量
量不（针）最大伸出量
是/香
是/香
是/香
防水或防尘
是/香
指示装置的类型
主要尺寸和设计特性
如果是，气压值bZxz.net
消耗量
高度卡尺存在以下几种类型的指示装置：游标式或带圆形标尺的机械指示装置（见图4和图9）：数字显示式的数字指示装置（见图10)。注：上述类型的指示装置可组合使用。IP代码
游标及带圆形标尺的高度卡尺上应标记主标尺刻度间距和游标（或表盘）的分度值及其单位，数显高度卡尺指示装置显示屏上应显示数字指示单位。4.3.2
机械指示装置
游标高度卡尺尺身上的主标尺刻度间距应以1mm为单位，在保证其测量范围的情况下主标尺的刻度应至少多于一个游标尺的全程刻度长度。对于带圆形标尺高度卡尺，主标尺的刻度间距可以大于1mm。
主标尺和游标尺
主标尺和游标尺的设计示例如图4所示6
