【DZ地质矿产行业标准】 钻石分级标准

中华人民共和国地质矿产行业标准DZ/T0046—93
钻石分级标准
1993-02~19发布
中华人民共和国地质矿产部
1993-05-01实施

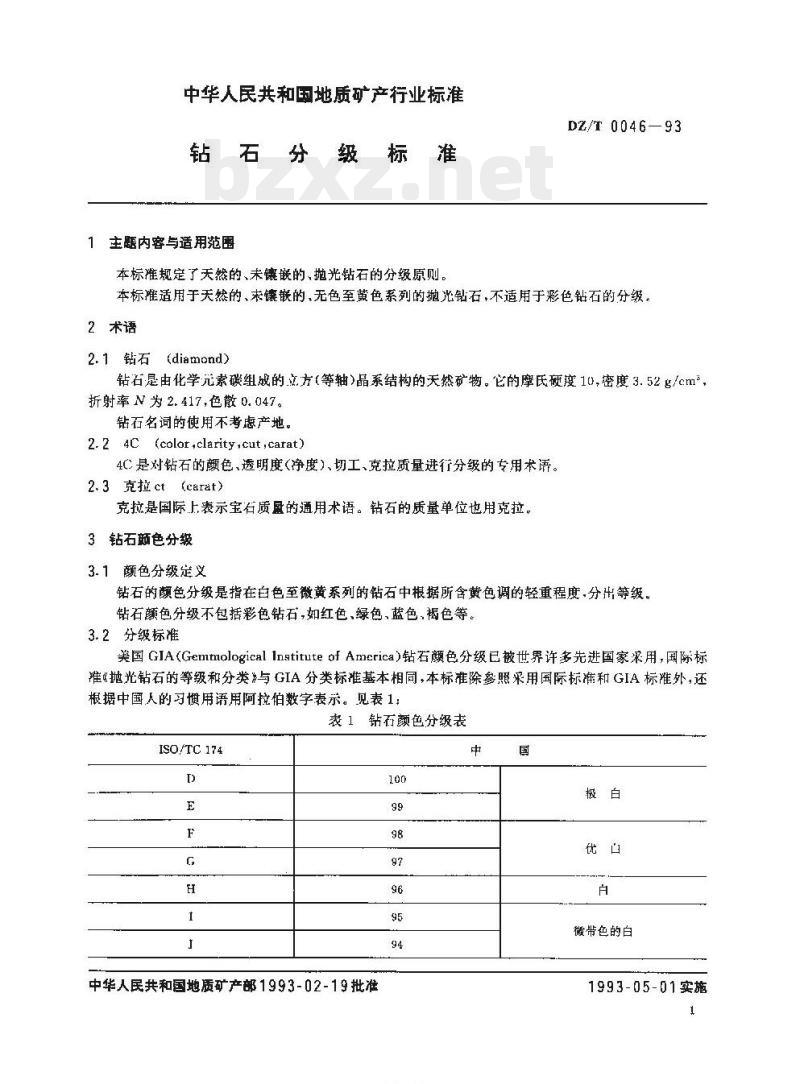

中华人民共和国地质矿产行业标准钻石分
级标准
主题内容与适用范围
本标准规定了天然的、未镶嵌的、抛光钻石的分级原则。DZ/T 0046—93
本标准适用于天然的、末镶嵌的、无色至黄色系列的抛光钻石，不适用于彩色钻石的分级，2术语
2.1 钻石 (diamond)
钻石是由化学元素碳组成的立方（等轴)晶系结构的天然矿物。它的摩氏硬度10,密度3.52g/cm，折射率N为2.417,色散0.047。
钻石名词的使用不考虑产地。
2.2 4C(color,clarity,cut,carat)4C是对钻石的颜色、透明度（净度）、切工、克拉质量进行分级的专用术语。2.3 克拉ct (carat)
克拉是国际上表示宝石质鼠的通用术语。钻石的质量单位也用克拉。3钻石颠色分级
3.1颜色分级定义
钻石的题色分级是指在白色至微黄系列的钻石中根据所含黄色调的轻重程度.分出等级，钻石颜色分级不包括彩色钻石，如红色、绿色、蓝色，褐色等。3.2分级标准
美国GIA(Gemmological lnatitute of Amcrica)钻石颜色分级已被世界许多先进国家采用，国际标准抛光钻石的等级和分类》与GIA分类标准基本相同，本标准除参照采用国际标准和GIA标准外，还根据中国人的习慢用语用阿伯数字表示。见表1：表1钻石颜色分级表
ISO/TC174
中华人民共和国地质矿产部1993-02-19批准100
TKAONiKAca-
微带色的白
1993-05-01实施
ISO/TC 174
3.3分级条件
3.3.1标准灯源
DZ/T 0046-93

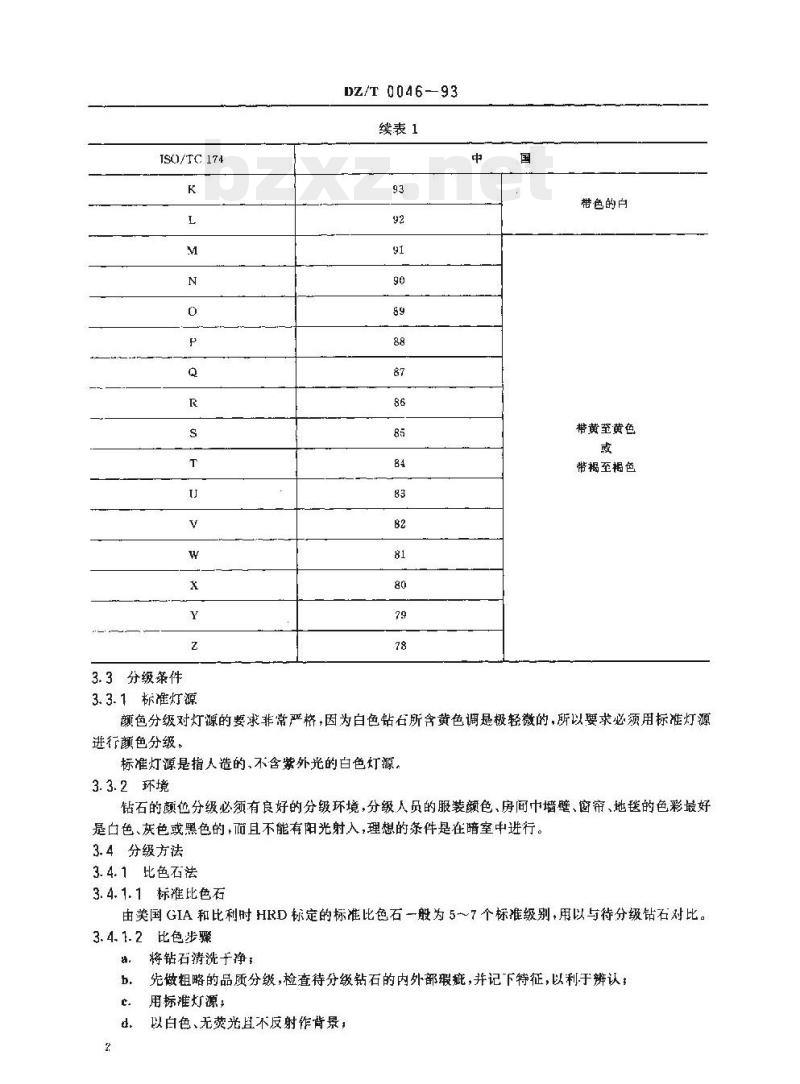

续表1
带色的户
栉黄至黄色
带褐至褐色
颜色分级对灯源的要求非常严格，因为白色钻石所含黄色调是极轻微的，所以要求必须用标准灯源进行颜色分级。
标准灯源是指人造的，不含紫外光的白色灯源。3.3.2环境
钻石的颜色分级必须有良好的分级环境，分级人员的服装额色、房间中墙壁、窗帘、地毯的色彩最好是白色、灰色或黑色的，而且不能有阳光射入，理想的条件是在暗室中进行。3.4分级方法
3.4.1比色石法
3.4.1.1标难比色石
由美国GIA和比利时HRD标定的标准比色石一般为5~7个标准级别，用以与待分级钻石对比。3.4.1.2比色步骤
将钻石清洗干净：
先做粗略的品质分级，检查待分级钻石的内外部瑕疵，并记下特征，以利于辨认，用标难灯源；
以白色、无荧光且不反射作背景，列：
DZ/T 0046-93
用白色纸折成V字型，将比色石台面朝下，各相距1cm左右，由左至右颜色等级依次降低排e
冷静观察比色石3～5 min，以熟悉各比色石之间的颜色差异，f.
将待分级钻石台面朝下，由右至左依次与各比色石相对，如有疑间列入较低等级；观察方向应垂直钻石底层或平行于钻石腰部进行比色；比较尖顶和腰部两旁额色集中的地方，比色石与待比钻石比色时应比同样的地方；j
轻轻移动折纸和灯源的距离，以消除某些反射光，如果友射光太强，可对钻石呵气，消除反射k.
检查荧光反应，记下反应强度：比色完成后，重新检查被分级钻石特征，以免换错。3.4.2色度仪法
色度仪测定钻石的颜色是用分光光度计在可见光（700～360nm）范围内对钻石进行扫描，测3. 4. 2. 1
定被测钻石的色度坐标值，根据样品的克拉质量和色度坐标查表或作色度图，以确定样品的颜色等级。3.4.2.2操作步骤
开机预热后，对标准白板进行测试；a.
将样品清洗干净；
放于样品台上，
按操作键对样品进行700~560nm扫描；d.
用给出的工，坐标值查表得出样品的级别。4钻石净度分级
4.1净度分级标准
美国宝石学院（GIA）制定的钻石净度分类方法已普遍被全世界各钻石销售组织采纳，本标准中的净度分级亦采用GIA钻石净度分级原则，用10倍放大镜观察，将钻石的净度分为六个级别。4.1.1无瑕级(FL)
钻石的内部和外部无壤斌。下列情祝况仍属无瑕级：a．额外刻面在底层，顶部未见，b。原品面在腰部最大宽度内，不影响腰部对称，顶部未见；c.内部生长线不反射，皇白色或显其他颤色，不影响透明度。4.1.2内部无瑕级(IF）
钻石的内部无琅疵，外部有极小的瑕概，可经重新加工后除去。表面生长线如无法经重新加工除去，仍可列为内部无瑕级。4.1.3极微瑕级（VVS)免费标准bzxz.net
极微小的瑕斑，极难观察，其主要现象有：a小点；
bh．微云状物，
心、发状小裂纹；
d。碎伤：
e.内部生长线。
可进一步细分为VVS,和VVSz。
4.1.4微瑕级(VS)
微小瑕疵不易现察，主要现象有：a.微小结晶包体；
-TTKAONiKAca-

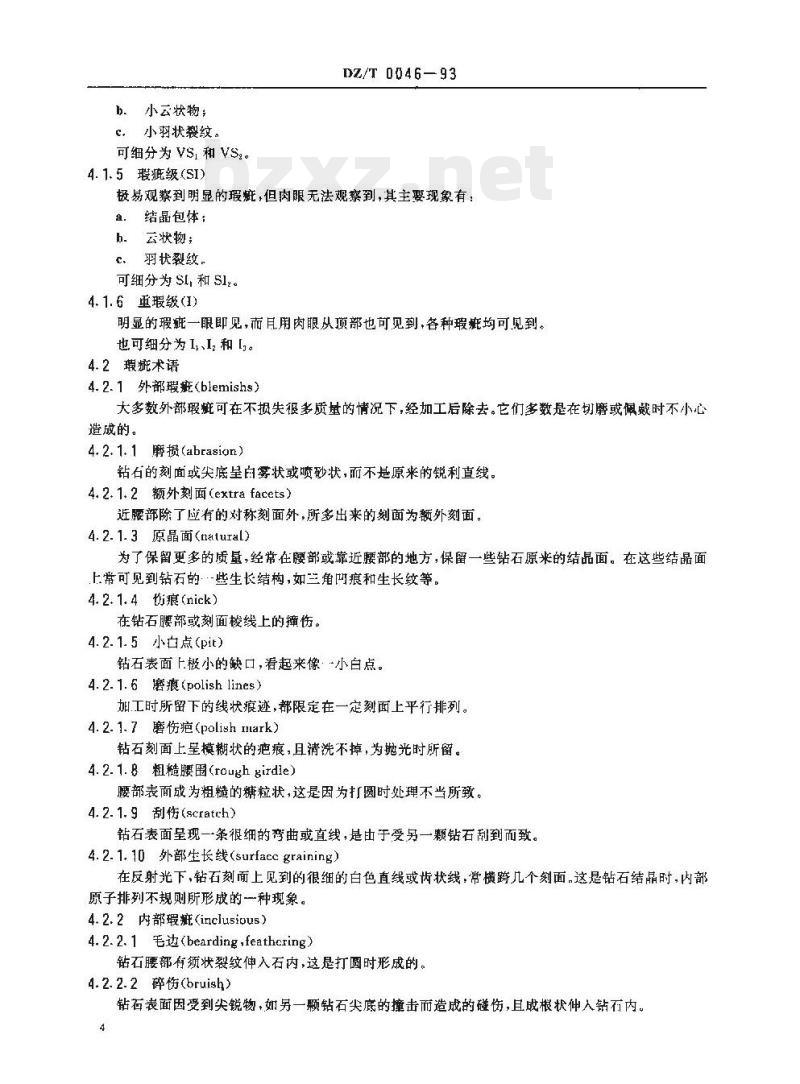

小云状物；
e。小羽状裂纹。
可细分为VST和VSg。
4.1.5瑕疵级(SI)
DZ/T 0046—93
极易观察到明显的瑕婉，但肉眼无法观察到，其主要现象有：．结晶包体；
b．云状物；
羽状裂纹。
可细分为SI,和S12。
4.1.6重瑕级(1)
明显的瑕症一眼即见，而且用肉眼从项部也可见到,各种现症均可见到。也可细分为I、I,和[。
4.2瑕疵术语
4.2.1 外部瑕鹿(blemishs)
大多数外部瑕疵可在不损失很多质基的情况下，经加工后除去。它们多数是在切磨或佩戴时不小心造成的。
4.2.1.1 磨(abrasion）
钻石的刻面或尖底呈自雾状或喷砂状，而不是原来的锐利直线。4.2.1.2额外刻面(extra facets)）近腰部除了应有的对称刻面外，所多出来的刻面为额外刻面。4.2.1.3原晶面(matural)
为了保留更多的质量，经常在腰部或靠近腰部的地方，保留一些钻石原米的结品面。在这些结晶面上常可见到钻石的-些生长结构，如三角痕和生长纹等。4.2.1. 4 伤痕(nick)
在钻石腰部或刻面棱线上的撞伤。4.2.1.5小白点(pit)
钻石表面上极小的缺口，着起来像·小白点。4.2. 1. 6磨痕(polish lines)
加工时所留下的线状痕迹，都限定在一定刻面上平行排列。4. 2. 1. 7磨伤疤(polish Iark)钻石刻面上呈模糊状的疤痕，且清洗不掉，为抛光时所留。4.2.1.8粗糙腰围(rough girdle)腰部表面成为粗糙的糖粒状，这是因为打圆时处理不当所致。4.2.1.9刮伤(scratrh)
钻石表面呈现一条很细的曲或直线，是由于受另一颗钻石刮到而致。4.2.1.10外部生长线（surfaccgraining）在反射光下，钻石刻面上见到的很细的白色直线或齿状线，常横跨几个刻面。这是钻石结晶时，内部原子排列不规则所形成的一种现象。4.2.2内部（inclusivus）
4.2.2.1 毛边(bearding，feathcring）钻石腰部有须状裂纹伸入石内，这是打圆时形成的。4.2.2.2碎伤(bruish)
钻石表面因受到尖锐物，如另一颗钻石尖底的撞击而造成的碰伤，且成根状伸入钻石内。4
4.2.2.3破洞(eavity）
大而深的破口。
4.2.2.4缺口 (chip)
在腰部边缘破掉的小口。
4.2.2.5云状物(cloud）
DZ/T 0046—93
钻石中看起来有点朦胧或乳状的包体，可能是出极微小的晶体组成，也可能是一种空洞，4.2.2.6羽状裂纹（feather）
钻石内由解理或张力所造成的裂口、石起来似射毛状。4. 2.2. 7 双晶中心(grain center)结品构造发生错动的中心点，常与小点伴随。4.2.2.8结晶包体(ineluded erystal)）包含征钻右内部的任何矿物晶体，颜色有无色、红色、棕色、黄色、绿色，黑色等。4.2.2.9内凹原晶面(indented natural)[凹人钻石内的原晶面。
4.2.2.10内部生长线(intcrnal graining）钻石内部因原子排列不规则形的一条很细的白线，不随刻面弯曲，呈直线。4.2.2. 11 晶瘤(knot)
由内部延伸至钻石表面的铲物品体，常造贼钻石表面很大的裂纹或有摩痕，4.2.2.12雷射穿孔(laserdrillhole）有些钻石因内部含较多深色结晶包体.或这些包体靠近尖底形成反射，从台面上极易发现。这种钻石可用雷射穿入（即激光钻孔），灌入化学药剂如氟化氢以溶去深色包体，再灌入高折射率的液体，并用腊封住洞几。
处理过的穿洞从正面不易观察，但从旁脊似一漏斗沿穿洞边缘常形成很多张力裂纹伸人穿，冰柱状，穿洞洞日有凹陷。
4.2.2.13针状物（needle）
细长的结晶包体。
4. 2.2. 14小点pinpoint)
极小的结晶体，如点。
4.2.2.15双晶丝网状物（twiningwisp）双品中常可见到丝网状物，可能为结晶错动所形成的特殊包体。4.3分级方法
钻石的净度分级要求在10倍大镜下或10倍显微镜下观察。4.3.110倍放大镜
10倍放大镜应是由二片玻璃组成的无球面差的标准放大镜。此外还要求有人小适刊于被观察宝石的子。镊子头土有横纹，以夹住钻右，有些镊子还可固定夹口，更为方便。灯源一般要求在日光源下进行。4.3.2宗石显微镜
用宝石显微镜观察钻石的净度，应放在它的10倍上，这种显微镜的最大特点是它有暗视野的装置，易于观察钻石的内部特征，旁边还存旧于观繁钻石的表面反射灯和宝石爽。4.4分级步骤
。清洗钻石表面污物，以免误认为表面瑕疵，b．夹牢钻石靠近放大镜或将宝石显微镜调准焦距；用反射光观察钻石表面，用透射光观察钻石内部，记录瑕鹿大小、种类、所在位置、颜色等现象；5
-TTKAONiKAca-
d.确定钻石净度级别。
5钻石切工分级
DZ/T 0046—93
在本标准中钻石切工分级只对加工成标准钻石型的裸钻进行分级。5.1钻石标准型及术语
5.1.1钻石标准型
根据钻石的高折射率特点，将钻石切磨成具57个面的菌形刻面的钻石为标准钻石型。这种标准型具理想的角度与比例，见下图。它能最大限度地表现钻石的光泽、光彩和色散（俗称“火”）。1%
5.1.2术语
冠部标准钻石型腰部之上部分称冠部。5. 1. 2. 1
台面标准钻石型顶面最大的八边形面为台面。只有1个；上腰王刻面呈单向压扁的菱形,共有 8 个;星面冠部上的三角形小面，靠近台面，有吕个；上腰小面靠近腰部的三角形小面，有16个。亨部标准钻石型腰部以下为亭部。5. 1. 2. 2
下腰小面靠近腰部的三角形小面，有16个;亨部刻面从腰部至底部的不等边菱形面，有8个，尖底面
5.2分级原理
可有可无，如有为八边形小面。16,2%
-1,73,
钻石切磨或标准形态能最完美地表现出钻石的光泽、光彩（色散)和空光，但由于原石内部、外部条件和切磨技术所限，加上后的标准圆钻形并不标准，需要从以下七个方面进行测最和观察。.5.3分级项目及分级标准
5.3.1分级项目
钻石的分级是从以下七个方面逃行测量和观察的：a，台面百分比；
b、冠部角度：
亭部角度；
亭部深度；
腰部厚度，
尖底大小；
刻面对称。
分级标准
台面比例，%
冠部角度
亭部深度，
亭部角度
5.4台面百分比
DZ/T0046—93
表2钻石切工比例分级表
27°~30. 5°
39. 5~ 40. 5
38.4°～39.1°
非常好
319~-37°
39.4°.--42.1°
薄--中
37.5°-40°
45.5~~46.5
42.4°~43
中--差
2>40,5
台面的大小直接影响钻石的光彩(色散）和闪光。台面太大光彩降低，闪光减少，台面小光彩和闪光都会相应增加。以非常好、好、中、差表示台面白分比偏离理想比例的程度。5.4.1直接测量法
比例镜上直接读台面百分比。用卡尺直接量钻石直径6～8个不同方向，取最大直径与最小直径的平均直径。
慢台面内角的最大读数一平均直径×%台面%。5.4.2目测估算法
5.4.2.1比例法
使尖底调到台面中心点，目测腰至台面边缘和台面边缘至中心尖点的比例，如为1：1，则台面比例等于54%，接近理想比例，为好。5.4.2.2孤度法
钻石的台面朝上，用10倍放大镜观察两个交叉正方形的八边线或平直、或向内弯、或向外弯的程度来估算台面的百分比。
明显向内弯53%；
稍向内弯58%；
八条直线60%：
稍向外弯63%；
明显向外弯67%。
以上二种目测法可同时使用，取平均值后即为台面比例的大约百分数。5.5冠部度
冠部角度是指上腰主刻面与腰围的夹角，理想角度为34.5%5.5.1直接测量法
未镶嵌钻石的冠部角度可用比例镜直接测量，读出冠部角度。5.5.2侧面目测法
-TTKAON KAca-
DZ/T 0046—93
将钻石台面朝下平放，用锻子倒夹起钻石，然后反转过来使台面朝上，此时的镊子与钻右腰部是90°,估算出冠部角度。
5.5.3台面影像目测法
利用底部刻面在靠近台面边缘之下的影像宽度和在上腰主刻面边缘之下的彩像衰度之比。当底部刻面在台面下的宽度是在风筝面下宽度的一半时，冠部角度34.5°，稍宽一点时为30°，儿乎相等时为25°。
5.6亭部角度
尖底与亭部刻面的角度，理想角度为40°50°。5.6.1直接测量法
比例镜可直接读出角度。
5.6.2侧面日视法
尖底至腰部的亭部刻面上估算。5.7亭部深度百分比
享部深度百分比是反映钻石全内反射的决定性因素，理想亭部深度百分比为43，1%。5.7.1直接测法
未镶嵌的标准钻石型钻石的深度百分比用比例镜直接测量亭部深度的百分比非常准确。5.7.2月测法
用10倍放大镜观察台面在亭部刻面反射出来的阴影，其影像在整个八角形台面内的所占位暨的大小，可推算出享部深度百分比，如所占位置约为1/3，则享部深度为43%，如所占位置为1/2时，亨部深度为44.5%。
5.8腰部厚度
腰部厚度很薄时，受到碰撞或压力就会产生缺口或裂痕，腰部太厚会加大钻右的质星·但腰圆直径相对的小些。腰部太厚还会由于腰面多为磨砂面，易使腰部弄脏。5.8.1自测腰部厚度
目测法是观察上腰小面和下腰小面之间最窄部分。通带分为：薄，中、厚。5.8.1.1而10倍放人镜观察腰部一圈，如为一亲细线，肉勉强可见，为薄腰。5.8.1.2如在10倍放大镜下很明显，肉眼可见为一细线，为中腰。5.8.1.3如在10倍放大镜下非常明显，大约为中腰的双倍厚度。实际上许多钻石的腰部厚度不是均句的，般是以薄至中最为理想。5.9底人小
尖底是为了防正已切蘑的钻石的尖角由于碰撞而产生破裂所特意磨制成58个面中最小的面，许多钻石无此小面。
5.9.1目测法
利用10倍放大镜，由钻石台面向下观察，看底部的尖底刻面吴现以下几种情况：a。无：没有刻面、也可能是一个小的白点或有些微裂，b、小：10倍放大镜下几乎看不出小面；c.中;10倍放大镜下可观察到--个小面;d、火，10倍放人镜下呈八角形刻面，甚至肉眼已见到。5.10刻面对称性
刻面的对称性反映如工工艺的好坏，仅为第5.10.5款的1种情况为好，如占下列7种之两种时为中，如占三种以上为差，可分为以下几种情况：5.10.1冠部和亭部刻面尖点不对齐。5.10.2各刻面大小不平均。
5.10.3相同刻面尖点不够尖锐而钝化。5.10.4台面和尖底偏离中心点。5.10.5整个钻石圆周不够圆。
5.10.6台面和腰部不平行。
5.10.7腰部呈上下波浪形。
6钻石的质量分级
6.1质量单位
DZ/T 0046—93
钻石的质量单位为克拉ct。通常把达到或大于1克拉的钻石称为大钻。把小于1克拉的钻石称为分钻，即把1克拉的钻石分成100份，每份为0.01克拉，称1分钻，0.20克拉称为20分。6.2测量方法
6.2.1直接测量法
末镶嵌的钻石用天平直接测出质量。6.2.2测算法
已镶嵌的钻石用卡尺测盘平均直径和总深度，代入计算公式，即可得出钻石的近似质量。6.2.2.1圆钻质量=平均直径×高度×0.0061。6.2.2.2椭圆形质量一平均直径×高度×0.0062。.2.2-3祖母绿形质量长×宽×高×(0.0080~0.0106)。6.2.2.4心形质量一长×宽×高×0.0059。6.2.2.5马眼形质量=长×宽×高×0.00565~0.00595)。6.2.2.6梨形质盘长×宽×高×(0.00615~0.00575)。附加说明：
本标准由全国地质矿产行业标准化技术委员会提出。本标准由地质矿产部宝石监测中心负责起草。本标准主要起草人李景芝，张蓓莉。本标准由地质矿产部宝石监测中心负资解释。-TTKAON KAca-
（京）新登字023号
中华人民共和国地质矿产
行业标准
钻石分级标
DZ/T 0046—93
中国标准出版社出版
（北京复外三里河）
中国标准出版社北京印剧厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
印张3/4字数17千字
开本880×12301/16
1993年5月第一版
1993年5月第一次印刷
印数1—5 000
书号，155066·2-8702定价1.40元8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
