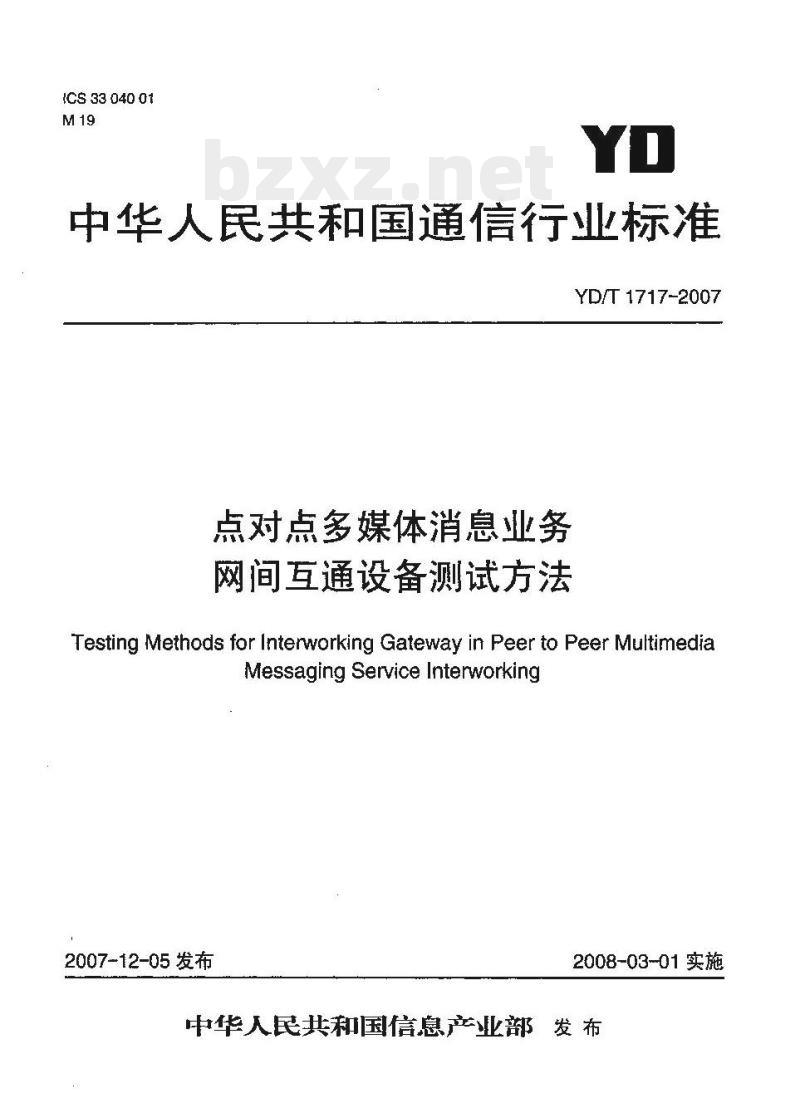

ICS 33 040 01
中华人民共和国通信行业标准
YD/T 1717-2007
点对点多媒体消息业务
网间互通设备测试方法
Testing Methods for Interworking Gateway in Peer to Peer MultimediaMessagingServiceInterworking2007-12-05发布
2008-03-01实施

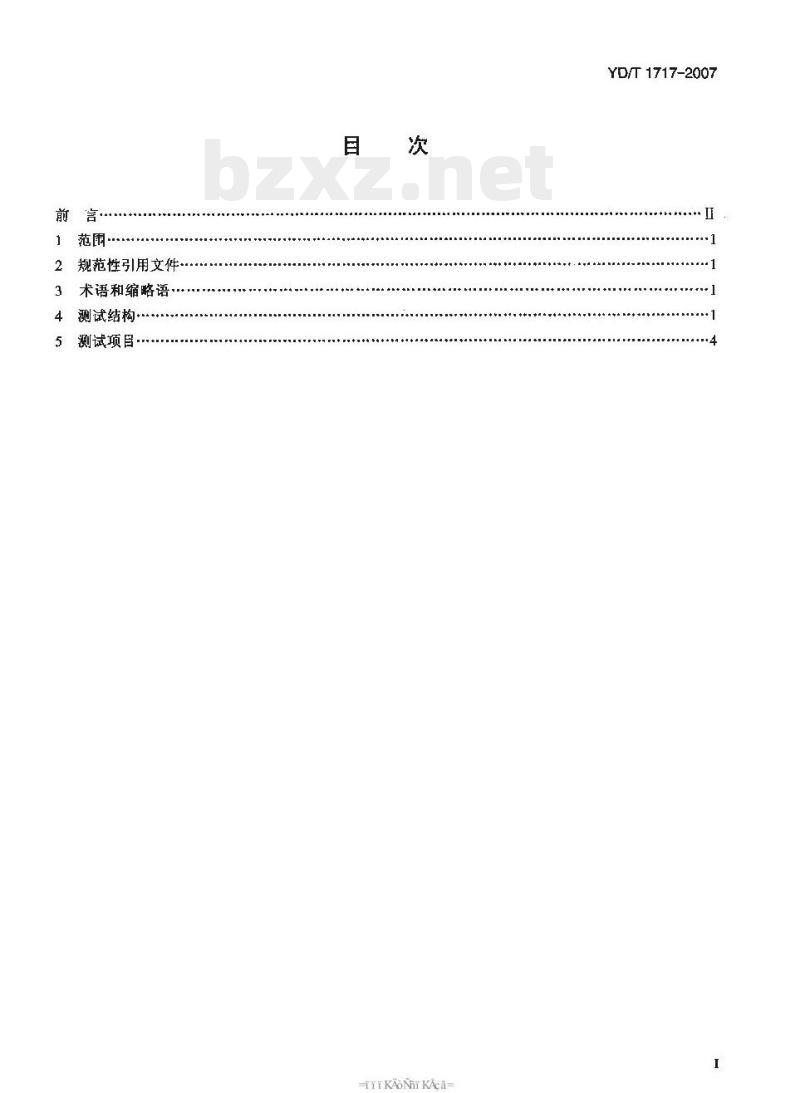

中华人民共和国信息产业部发布前…
范围·
2规范性引用文件
3术语和缩略语
测试结构
测试项目
YYKAONTKAca-
YD/T 1717-2007
YD/T1717-2007

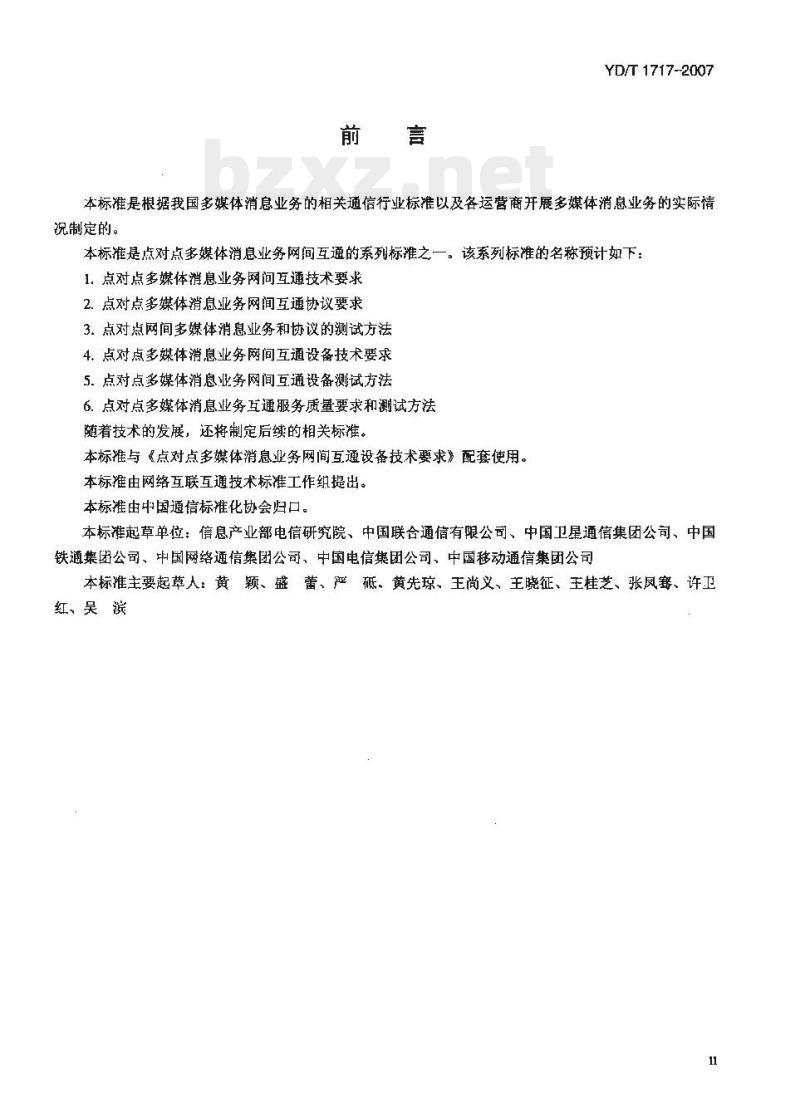

本标准是根据我国多媒体消息业务的相关通信行业标准以及各运营商开展多媒体消息业务的实际情况制定的。
本标准是点对点多媒体消息业务网间互通的系列标准之一。该系列标准的名称预计如下：1.点对点多媒体消息业务网间互通技术要求2.点对点多媒体消息业务网间互通协议要求3.点对点网间多媒体消息业务和协议的测试方法4、点对点多媒体消息业务网间互通设备技术要求5.点对点多媒体消息业务网间互通设备测试方法6.点对点多媒体消息业务互通服务质量要求和试方法随着技术的发展，还将制定后续的相关标准。本标准与点对点多媒体消息业务网间互通设备技术要求》配套使用。本标准由网络互联互通技术标准工作组提出。本标准由中国通信标推化协会归口。本标准起草单位：信息产业部电信研究院、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团公司、中国网络通信集团公司，中国电信集团公司、中国移动通信集团公司本标准主要起草人：黄颖、盛莆、严。黄先琼、王尚义、王晓征、王桂芝、张凤赛、许卫红吴滨
1范围
YD/T1717-2007
点对点多媒体消息业务网间互通设备测试方法本标准规定了点对点多媒体消息网间互通设备即互联网关设备的测试方法，包括互联网关的基本功能测试、接口与协议测试、性能指标测试、计费测试、操作维护要求测试等内容。本标准适用于点对点多媒体消息网间互通中的互联网关设备。本标准适用于实验室环境测试。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用子本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T1718-2007点对点网问多媒体消息业务和协议的测试方法3术语和缩略语
下列术语和缩略语适用于本标准。3.1术语
互联网关（IWGW）：指不同运营商网络多媒体消息之间的接口网关。不同运营商网络包括移动运营商多媒体消息网络和固定运营商多媒体消息网络。移动网互联网关用于移动网与固定网之间、移动网与移动网之间的多媒体消息互通。固定网互联网关用于固定网与移动网之间、固定网与固定网之间的多媒体消息互通。
3.2缩略语
4测试结构
Interworking Gateway
Multimedia Message Service Center互联网关
多媒体消息业务中心
点对点多媒体消息网间互通设备的测试结构如图1所示。实际测试时除被测互联网关设备（IWGW1）外，图中部分设备可为模拟或仿真设备，如测试终端可以为模拟终端或多媒体消意收发模拟器，多媒体消息中心也可以为模拟多媒体消息中心。IWGWI
（被测设备）
终媚1
监视仪表
终端2
图1点对点多媒体消息互通设备测试结构YKAONKAca
YD/T 1717-2007

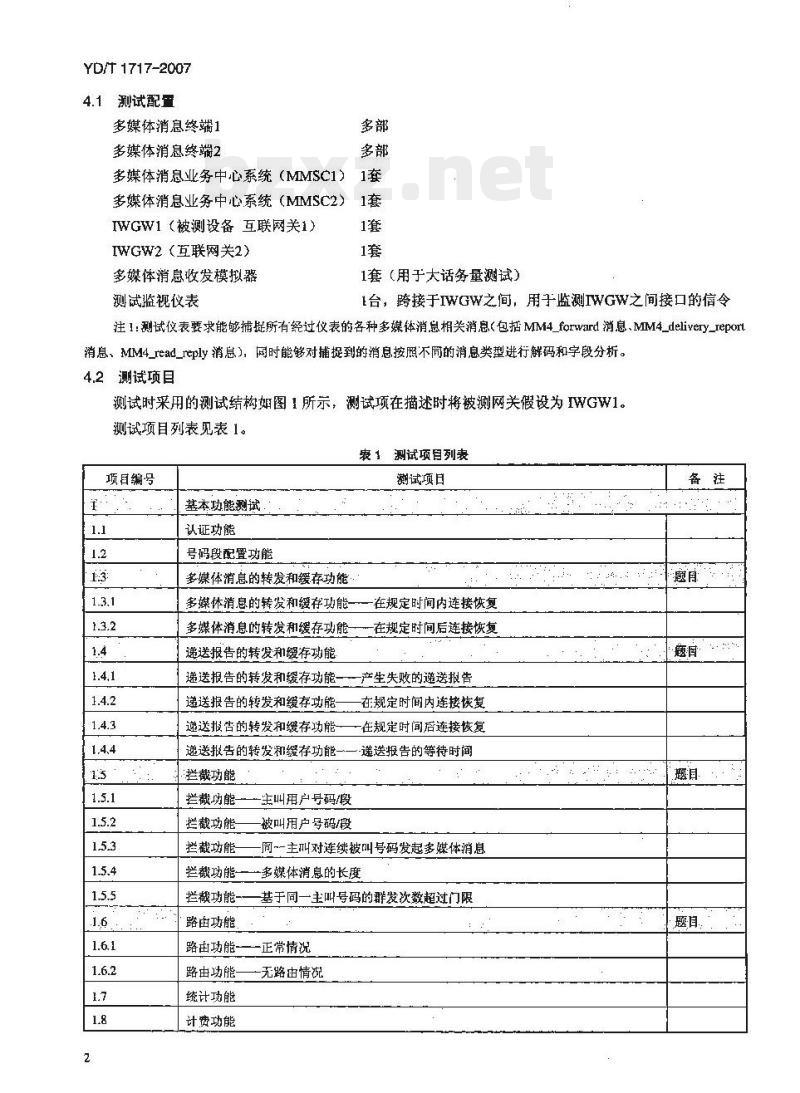

4.1测试配置
多媒体消息终端1
多媒体消息终端2
多媒体消息业务中心系统（MMSC1）多媒体消息业务中心系统（MMSC2）IWGW1（被测设备互联网关1）
IWGW2（互联网关2）
多媒体消息收发模拟器
测试监视仪表
1套（用于大话务量测试）
1台，跨接于IWGW之间，用于监测IWGW之间接口的信令注1：试仪表要求能够捕捉所有经过仪表的各种多媒体消息相关消息<包括MM4_forward消息、MIM4_delivery_eporu消息、MM4_read_reply消息），同时能够对捕捉到的消息按照不同的消息类型进行解码和字段分析。4.2测试项目
测试时采用的测试结构姆图1所示，测试项在描述时将被测网关假设为IWGW1。测试项目列表见表1。
表1测试项目列表
项目编号
基本功能测试
认证功能
号码段配置功能
多媒体消息的转发和缓存功能
測试项目
多媒休消息的转发和缓存功能—在规定时间内连接恢复多媒体消息的转发和缓存功能在规定时间后连接恢复递送报告的转发和缓存功能
递送报告的转发和缓存功能
递送报告的转发和缓存功能
递送报告的转发和缓存功能一
递送报告的转发和缓存功能
拦截功能
拦截功能-—-生叫用户导码/段
拦截功能
拦截功能
拦截功能
拦截功能-
路由功能
路由功能
路由功能
统计功能
计费功能
被叫用户号码/段
一产生失败的递送报告
在规定时间内连接恢复
一在规定时间后连接恢复
·递送报告的等待时间
同--主叫对连续被叫号码发起多媒体消息多媒体消息的长度
基于同一主叫号码的群发次数超过门限-正常情况
无路由情况
项目编号
项目编-号
接口和协议
计费接口
网管接口
见表2
性能测试
消息处理能力
可靠性和可用性
消息丢失率
消息处理延迟
操作维护要求
操作维护界面
消息跟踪监视功能
网络状态监视功能
多媒体消息业务监视功能
资源使用情况测量功能
故障的检测及处理
状态监视
负荷超载控制
告馨要求
日志记录要求
安全要求
表1（续）
测试项目
表2协议测试~点对点网间多媒体消息业务和协议的测试项测试项目
业务与协设功能测试
不需要第三方网关转接的业务与协议测试接收方成功提取多媒体消息
成功转发至非MMS终端支持系统
接收方术成功提取且消息过期，多媒体消息转至支持系统接收方未成功提取.且消息过期，返回状态为\Expired\的递送报告接收方拒绝接收多媒体消息
系统拒绝接收多媒体消息
递送报告
发送方请求递送报告，接收方不拒绝发送递送报告发送方请求递送报告，接收方拒绝发送递送报告发送方末请求递送报告，接收方允许发送递送报告发送方米请求递送报告，接收方抵绝发送递送报告KAONKAca-
YD/T 1717-2007
YD/T 1717-2007
项目编号
5测试项目
发送方请求阅读报告
表2（续）
测试项目
避要第兰方网关转接的业务与协议测试接收方成功提取多媒休消息
成功转发茎非MMS终端支持系统
接收方未成功提取且消息过期，多媒体消息转至支持系统接收方未成功提取且消息过期，返同状态为\Expired\的递送报告接收方拒绝接收多媒体消息
系统拒绝接收多媒体消息
递送报告
发送方请求递送报告，接收方不拒绝发送递送报告发送方请求递送报告，接收方拒绝发送递送报告发送方未请求递送报告，接收方充许发送递送报告发送方米请求递送报告，接收方拒绝发送递送报告发送方请求阅读报告
5.1基本功能测试
5.1.1认证功能
测试编号：1.1
测试项目：基本功能测试
测试分项目：认证功能
测试目的：
检查互联网关设备支持认证功能测试预置条件：
1.按照测试结构图1连接；
2．网关加电
测试步骤：
，配置互联网关，使其认证时采用IP鉴权方式2、互联网关开始连接并进行认证；3.检查网关问的认证方式，
4.重复测试：分别使用用户名密码鉴权及IP鉴权和用户名密码鉴权相结合的方式预期结果：
互联网关应支持P鉴权（IP地址和端口）及用户名密码鉴权，互联网关在鉴权时可以采用P鉴权或用户名密码鉴权或两者的结合
5.1.2号码段配置功能
测试编号：1.2
项目：基本功能测试
分项目：号码段配置功能
测试目的：
捡查互联网关的号码段配置功能预置条件：
1．按照测试结构图1连接：
2.网关加电
测试步骤：
1．在被设备上配置指定的号码段：YD/T 1717-2007
2．终端1采用该号码段内的某个号码向终端2发送一条文本、声音和图片的组合多媒体消息3．检查终端2的接收情况：
4．由终端2向终端1发送一条文本、声音和图片的组合多媒体消；5.检查终端1的接收情况
预期结果：
终端1和终端2均能够正常发送、接收并显示多媒体消息KAoNrKAca-
YD/T 1717-2007
5.1.3多媒体消恩的转发和缓存功能——在规定时间内连接恢复
5.1.3.1多媒体消的转发和缓存-测试编号：1.3.1
目：基本功能测试
分项，目：多媒体消息的转发和缓存一一在规定时间内连接恢复测试目的：
验证当多媒体消息由于IWGW间的连接断导致向下一个IWGW转发失败后，IWGW可以对收到的多媒体消息进行缓存（在多媒体消息有效期内）。时该IWGW应启用重发机制，定期与下一个互联网关尝试重新建立连接重发；在重发有效期的时间之前连接恢复，应将缓存的多媒体消息正确转发预置条件：
1.按照测试结构图1连接：
2．网关加电；
3，配置被测设备对多媒体消息的重发间隔为5min；4．被测设备和IWGW2之间连接中断；5.配置被测设备和IWGW2重发有效期时间均为15min；6．终端1和终端2均设置为请求和允许递送报告测试步骤：
1．终端1往终端2发送一条文本、声音和图片的组合多媒体消息；2.检查被测设备对多媒体消息的重发情况；3.双方IWGW之间的连接在消息重发有效期时间内恢复正常，例如12nin；4、观察终端2是否收到多媒体消息；5.检查被测设备是否收到返回状态为\Retrieved\的递送报告预期结果：
1、被测设备尝试重发间隔与配置相符；2.被测设备可以对收到的多媒体消息进行缓存，3.IWGW连接在消息过期前恢复后，被测设备尝试重发多媒体消息成功，终端2将成功收到多媒体消息，被测设备能够收到返回状态为\Retrieved\的递送报告5.1.3.2多媒体消惠的转发和缓存一在规定时间后连接恢测试编号：1.3.2
测试项目：基本功能测试
测试分项目：多媒体消息的转发和缓存功能一一在规定时间后连接恢复测试目的：
YD/T 1717-2007
验证当多媒体消息由于IWGW间的连接断导敛向下一个IWGW转发失败后，IWGW可以对收到的多媒体消息进行缓存（在多媒体消息有效期内），同时该IWGW应启用重发机制，定期与下一个互联网关尝试重新建立连接重发：检查互联网关设备若在重发有效期的时间到后连接还未恢复，则该IWGW应删除多媒体消息并产生失败的递送报告（Indeterminate或Expired）按原路由返回预置条件：
1.按照测试结构图1连接；
2．网关加电：
3.配置被测设备对多媒体消息的重发问隔：第一次重发间隔为5min，第二次重发间隔为10min，第三次重发间隔为15min；
4.被测设备和IWGW2之间连接中断：5.被测设备和irWGW2重发有效期时间均为30min；6.终端1和终端2均设置为请求和允许递送报告测试步骤：
1．终端1往终端2发送一条文本、声音和图片的组合多媒体消息，2.检查被测设备对多媒体消息的重发情况；3.双方IWGW之间的连接在消息重发有效期时间内未恢复正常；4.观察终端2是否收到多媒休消息：5．检查被测设备是否收到返回状态为“Indeterminate或Expired\的递送报告预期结果：
1．被测设备尝试重发间隔与配置相符：2.当被测设备与IWGW2之间的物理连接断开，并在规定的时间后使物理连接恢复，终端2不能收到多媒体消息：
3.IWGWi删除多媒体消息并产生失败的递送报告（失败原因为\Indeterminate或Expired\）iKAoNrKAca-
YD/T 1717-2007
5.1.4递送报告的转发和缓存功能5.1.4.1递送报告的转发和缓存-测试编号：1.4.1
项—目：功能测试
一产生失败的递送报告
分项目：递送报告的转发和缓存——-产生失败的递送报告测试目的：
验证当IWGW向多媒体消息中心转发多媒体消息失败时，该IWGW应产生失败的递送报告（Indeterminate或Expired）按原路由返回预置条件：
1.按照测试结构图1连接：
2．网关加电；
3.配置被测设备对多媒体消息的重发间隔为5min;4.设置被测设备和本网MMSc之间重发有效期为15min；5.被测设备和本网MMSC之间连接中断：6.终端1和终端2均设置为请求和允许递送报告测试步骤：免费标准下载网bzxz
1．终端2往终端1发送一条文本、声音和图片的组合多媒体消息；2.．被测设备和接收方的MMSC之间的连接在消息重发有效期时间内未恢复正常：3．检查被测设备是否产生失败的递送报告（Indeterminate或Expired）按原路返回预期结果：
被测设备向多媒体消息中心转发多媒体消息失败时，应产生失败的递送报告（Indeterminate或Expired）按原路由返回
5.1.4.2递送报告的转发和缓存一在规定时间内连接恢复测试编号：1.4.2
项目：功能测试
分项目：递送报告的转发和缓存一一在规定时间内连接恢复测试目的：
YD/T1717-2007
验证当递送报告由于IWGW间的连接断导致向下一个IWGW转发失败后，IWGW可以对收到的递送报告进行缓存。同时该IWGW应启用重发机制，定期与下一个互联网关尝试重新建立连接重发；在重发有效期的时间之前连接恢复，应将缓存的递送报告正确转发预置条件：
1、按照测试结构图1连接：
2．网关加电：
3.配置被测设备对递送报告的重发间隔为5min4．被测设备和IIWGW2重发有效期时间均为15min5.被测设备和IWGW2之间连接中断；6．终端1和终端2均设置为请求和允许递送报告测试步骤：
1.MMSC1向MMSC2发送递送报告；2.检查被测设备对递送报告的重发情况：3．双方IWGW之问的连接在消息重发有效期时间内恢复正常，例如12min；4.检查IWGW2是否收到递送报告
预期结果：
1.被测设备尝试重发间隔与配置相符：2.在重发有效期的时间之前连接恢复，被测设备应将缓存的递送报告正确转发iKAoNirKAca-
