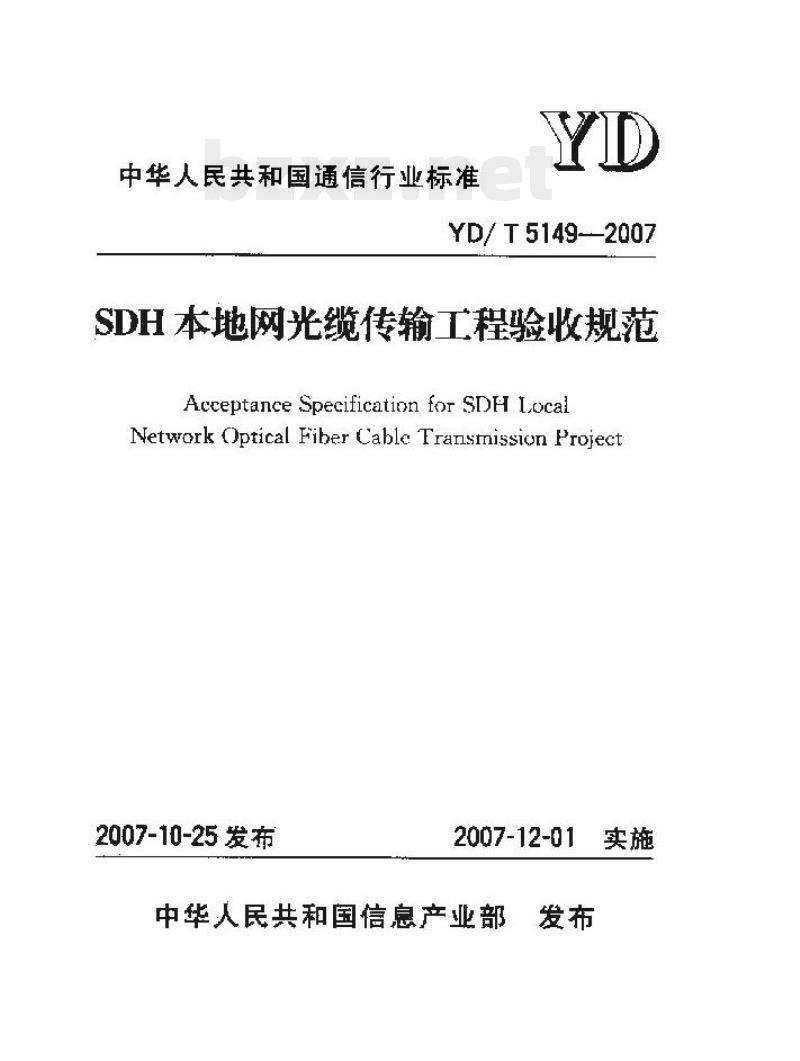

【YD通讯标准】 SDH 本地网光缆传输工程验收规范

中华人民共和国通信行业标准
YD/T5149--2007
SDH本地网光缆传输工程验收规范Acceptance Specification for SDH LocalNetwork Oprical Fiber Cable Transnission Project2007-10-25发布
2007-12-01
中华人民共和国信息产业部发布实施

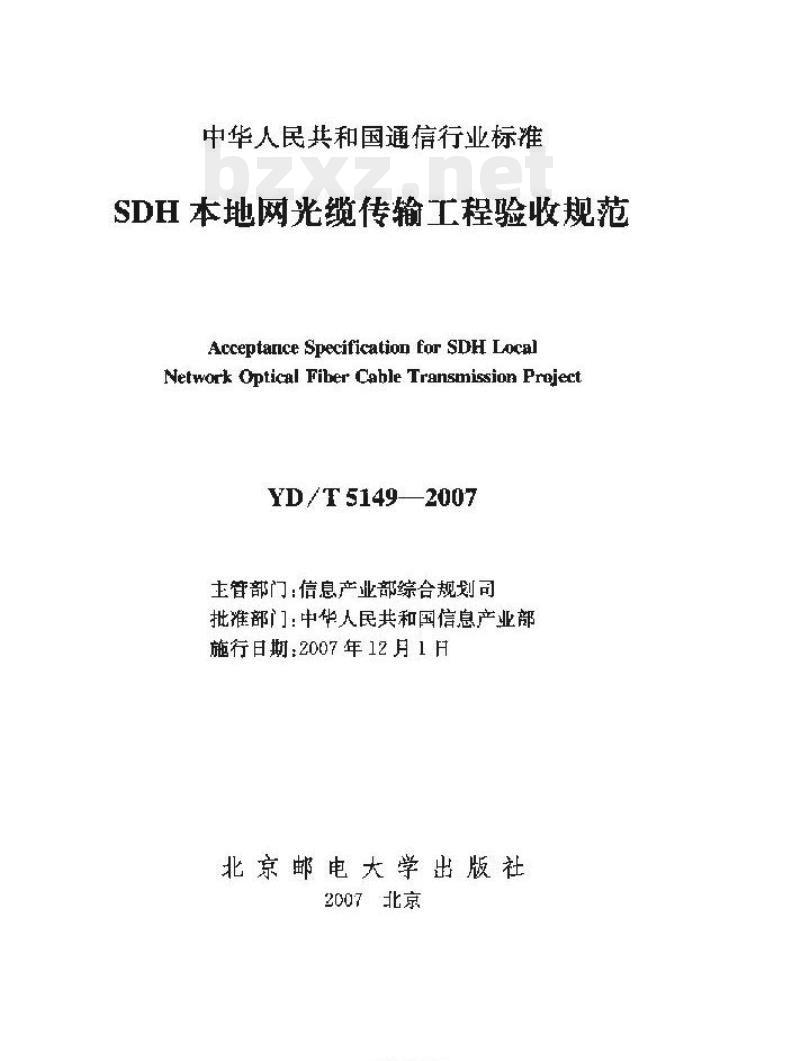

中华人民共和国通信行业标准
SDH本地网光缆传输工程验收规范Acceptance Specification for SDH LocalNetwork Optical Fiber Cable Transmission ProjectYD/T 5149-2007
主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期:2007年12月1H
北京邮电大学出版社
2007北京
TiKAoNiKAca
关于发布《SDH本地网光缆传输免费标准下载网bzxz
工程验收规范》的通知
信部规[2007]534号
各省、自治区直辖市通信管理局，中国电信集团公司、中国网络通信集团公司，中国移动通信集团公司，中国联合通信有限公司，中国卫星通信集团公司，中国铁通华团有限公司，中国普天信息产业集团公司，中国通信建设总公司，中讯邮电咨询设计院：现将《SDH本地网光缆传输工程验收规范》（编号：YD/T5149—2007)发布，白2007年12月1日起实行。本规范由信息产业部综合规划司负责解释。本规范中北京邮电大学出版社负责出版发行。中华人民共和国信息产业部
二〇O-日年十月二十五日

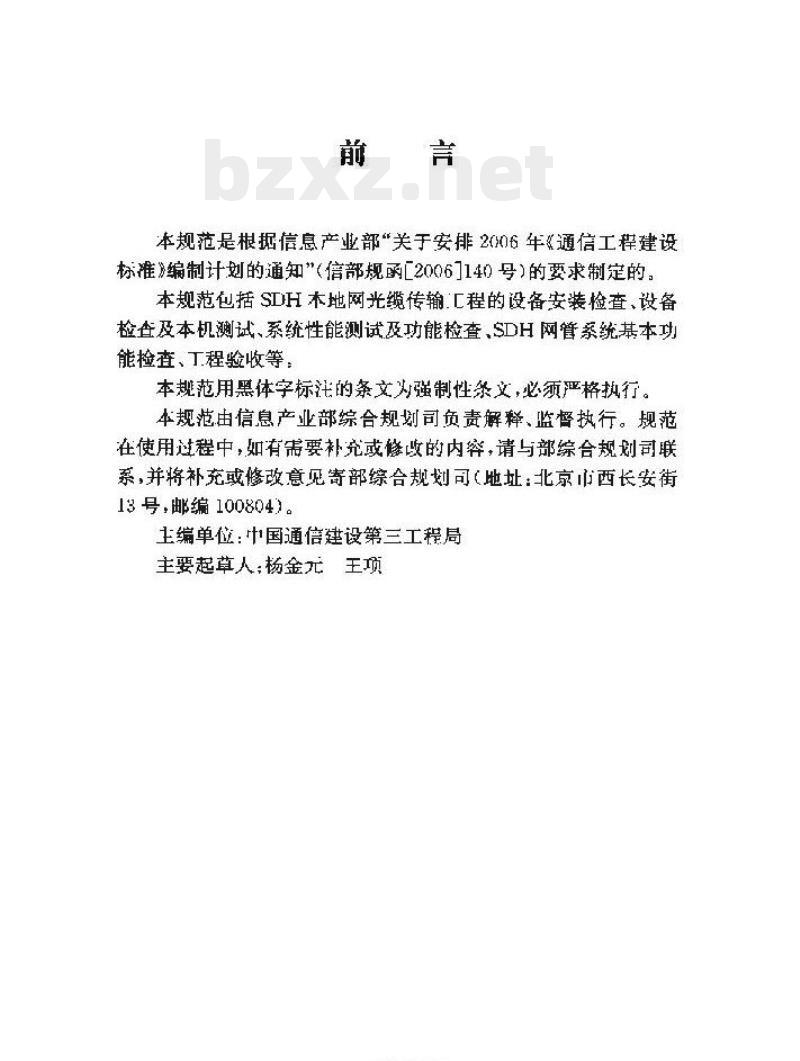

本规范是根据信息产业部“关于安排206年《通信工程建设标准》编制计划的通知”（信部规函[2006]140号)的要求制定的，本规范包括SH木地网光缆传输L程的设备安装检查、设备检查及本机测试、系统性能测试及功能检查，SDH网管系统基本功能检查、丁程验收等
本规范用黑体字标注的条文为强制性条文，必须严格执行。本规范由信息产业部综合规划司负责解释、监督执行。规范在使用过程中，如有需要补充或修改的内穿，请与部综合规划司联系，并将补充或修放意见寄部综合规划司（地址：北京市西长安街13号，邮编100804）。
王编单：计国通倍建设第三工程局主要起草人：榜金王项
TiKAoNiKAca

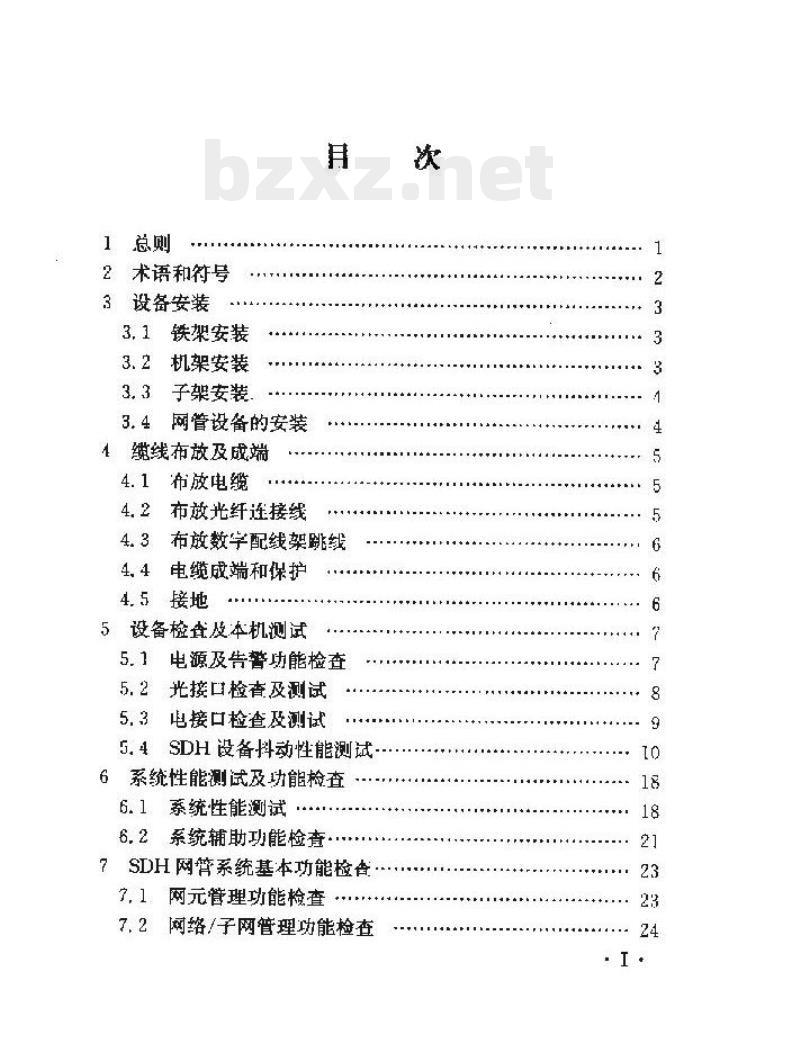

1总则
2术语和符号
3设备安装
3.1铁架安装
3.2机架安装
子架安装
网管设备的安装
1缆线布放及成端
4.1布放电缆
4.2布放光纤连接线
布放数字配线架跳
4.4电缆成端和保护
4.5接地
5设备检查及本机测试
电源及告警功能检查
5.2光接口检查及测试
5.3电接口检查及测试
5.4SDH设备抖动性能测试
6系统性能测试及功能检查
6.1系统性能测试
6.2系统辅助功能检查.
7SDH网管系统基本功能检食
7，1网元管理功能检查
7.2网络/子网管理功能检查
7.3本地维护终端功能检查
8竣工技术文件检查
9T程验收
工程验收前的检查
工程初验
试运行
9.4工程终验
1本规范用词说明
附录A
附录B
测试验收表(样表)
条文说明
TiKAoNKAca
1总则
1.1本规范是SDH本地网光缆传输工程施工质量检验、随上验收和数工验收的依据，适用于SDH本地网光缆传输工程的新建工程，扩建和改建工程参照执行，1.2本规范未列入的内穿应按设计文件办理。1.3工程设计中采用的电信设备应取得信息产业部电信设备人网许可证。本得信息产业部电信设备人网许可证的不得在工程中使用。
在我国抗囊设防裂度7烈度以上（含7烈度）地区公共电信网中使用的传输设备，应取得传输设备抗寇性能检测合格证。未取得信息产业部颁发的传输设备抗需性能合格证的不得在工程中使用。
1.4在执行本规范与国家规定有矛居时，应以国家规定为准。如执行本规范个别条文有困难时，应提出充分理由并经主管部门审批。
英文缩写英全称
2术语和符号
中文名称
Alarrn indication Signal
Bit Eror Ratic
Digital Distribution Frame
Lucal CraftTerrninal
Network Elerment
Network Management System
Optical Distribution FratrlePlesiachrunous Digital HierarchySynchmnous Digital Hierarchy告管指示信号
误码率,误比特率、比特差错比
数字分配架
本地维护整端
网络级管理系统
光纤分配架
准同步数字系列
同步数字系列
SubNetworkManagementSystem子网级管理系统TiKAoNKAci
3设备安装
3.1铁架安装
3.1.1、轶架的安装应符合下列要求：1，轶架的安装位罩应符合施工图的平面设计，偏差不得超过50mm.
2.列铁架应成直线，偏差不应大于30mm。3.连固铁与上梁、槽道与上接续应牢固、平点、无明显变曲电支安装应端正，距离均匀，
4、列铁架两侧的憾板宜分别与机架项部前后面板椎物合，侧板间缝隙立均句，盖板，零件安装齐全。5.主铁架的盖板、侧板、底板安装应完整，零件应齐全，缝隙均，。
6.列间撑铁的安装放在一条直线上，两端对墙加固应符合设计要求。
7、吊挂安装应牢固，保持垂直。8.铁件的漆面应完整无损，如需补漆其颜色与原漆色应基本一致。
9.光纤护槽的安装应符合设计要求。3.2机架安装
3.2.1机架的安位置应符合设计要求。3.2.2机架的安装应端正牢固，垂直偏差不应大于机架高度的%3.2.3列内机架应相互靠拢，机架间隙不得大于3mrm，列内机面平齐，无明显参差不齐现象，但不得响机架门的顺畅开关。3
3.2.4机架应采用膨胀螺栓（或木螺栓）对地加固，机架顶应采用裘板与铁架上加固。
3.2.5所有紧固件必须拧紧，同一类螺丝露出螺帽的长度宜一致。
3.2.6光纤分配架（(ODF）、数字配线架（DDF)端子板的位置、安装排列及答种标识应符合设计要求。F架上法兰盘的安装位置应正确年固，方向一致。
3.2.7设备的抗需加固应符合YD5059一2005电信设备安装抗设计救范中的相关要求，加固方式应符合设计要求。3.3子架安装
3.3，1子架安装应符合以下要求，1.子架安装位置应符合设计要求。2.子与机架的加固应符台设备装配要求。接地线应与机架接地端子可连接。
3子架内机盘搏位应衔合设计要求，插接件接触厚好。4，子架土和子架内机盘安袋的线缆，光纤应排刻整齐，标识斑裤晰、雅确、文字规范。
：3.4网管设备的安装
3.4.1网管设备的安装位置应符合设计要求。3.4.2网管设备的操作整端、显示器等应摆放平稳、整齐。3.4.3网管设备的线缔布放应满足第4章的相关要求4
TiKAoNiKAci
4缆线布放及成端
1.1布放电缆
4.1，1电缆的规格程式应符合设计要求，电气特性符合国家或部颁标准。
4.1.2电缆布薇路席符合设计规定：设备电缆与交流电源线：直流电源线，软光纤应按不同路由分开布效，若在同一走道或交布放，间距成大于50mm
4.1.3走道电缆捆绑要牢固，松紧适度、紧密、平直、无扭绞，绑扎线扣要均匀，整齐、一致。
4.1.4电缆下弯应均勾风滑，排列整齐，电缆曲率半径应不小于电继直径或厚度的1倍，
4.1，5格道内电缆做顾直，无明显扭绞和交叉，电不出槽道不侧翻：拐适度，无死弯；电缆进出槽道应绑扎整齐。4.1，6电巍不得有中间接头。
4.1.？电缆两端出线应整齐一致，预留长度碰满足维护要求。4.1.8架间电缆及布线的两端必须有明显标识，不得错接、漏接插接部件应牢固，接触良好。架间电缆布线插接完毕应进行整理，绑扎，应符合4，1.3的要求。
4.2布放光纤连接线
4.2.1光纤莲接线的规格、程式应符合设计规是，技术指标应符合设计文件及技术规范书的要求。4.2，2光纤连接线布放的路由走问应符合设计文件的规定。4.2，3光纤连接线盘布放在光纤连接线专用槽道，在共用槽道内5
应加套管保护。无套管保护部分宜用活扣扎带绑扎，扎带不宜扎得过紧。
4.2.4光纤连接线在槽道内应顺直，无明品扭绞。4.2.5悟道内光纤连接线拐弯处的曲率半径不小于40mI14.2.6光纤连接线两端的预留长度应满足维护要求。盘放曲率半径不小于40mm.不得扭绞。
4.3布放数字配线架跳线
4.3.1跳线电的规格程式应符合设计文件或技术规范的要求。4.3.2跳线的走向、路由应符合设计规定4.3.3跳线的布放应顺直，捆扎牢固，松紧适度。4.4电缆成端和保护
4.4.1射频同轴电缆的端头处理应符合下列规定：1，电缆预留长度应统一，连接器和线缆在机械尺小上应完全匹配，保证良好的物理连接，同轴中缆各层的开剥尺寸应与连接器相应部分相适合。
2芯线焊接端止、牢固、焊锡适量，焊点光滑、不带尖、不成瘤形。组装同轴电缆插头时配件应齐全，位置正确，装配牢固。4.4.2屏蔽线的端头处理，剖头长度应-致，与同轴接端子的外导体接触良好。
4.4.3剖头处需加热缩套管时，热缩套管长度宜统一适中，热缩均勾。
4.5接地
4.5.1地线的布放安装应符介设计要求。4.5，2地线成端应保证良好的物理连接，标识清晰。6
TiKAoNiKAci
