【GB国家标准】 IEC 62493:2015 照明设备对人体电磁辐射的评价

riKaeerKAca-
ICS17.240;91.160.01

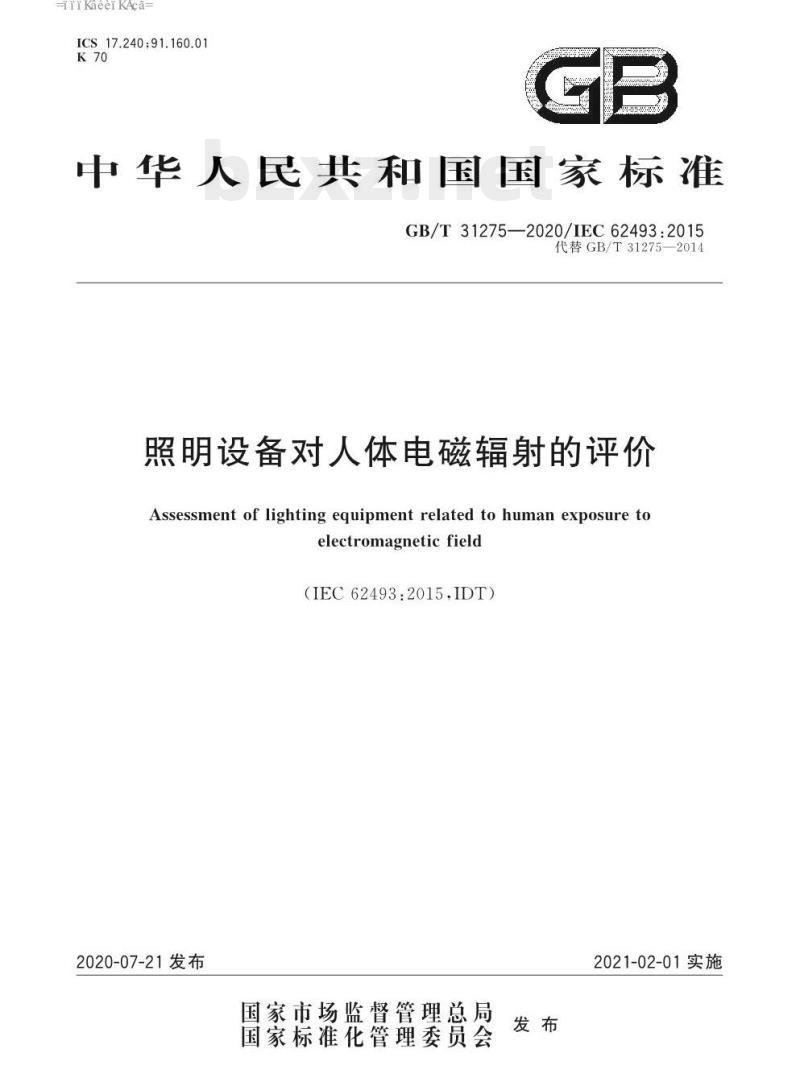

中华人民共和国国家标准
GB/T31275—2020/IEC62493:2015代替GB/T31275—2014
照明设备对人体电磁辐射的评价Assessment of lighting equipment related to human exposure toelectromagneticfield
（IEC62493:2015IDT)
2020-07-21发布
国家市场监督管理总局
国家标准化管理委员会
2021-02-01实施
riKaeerKAca-

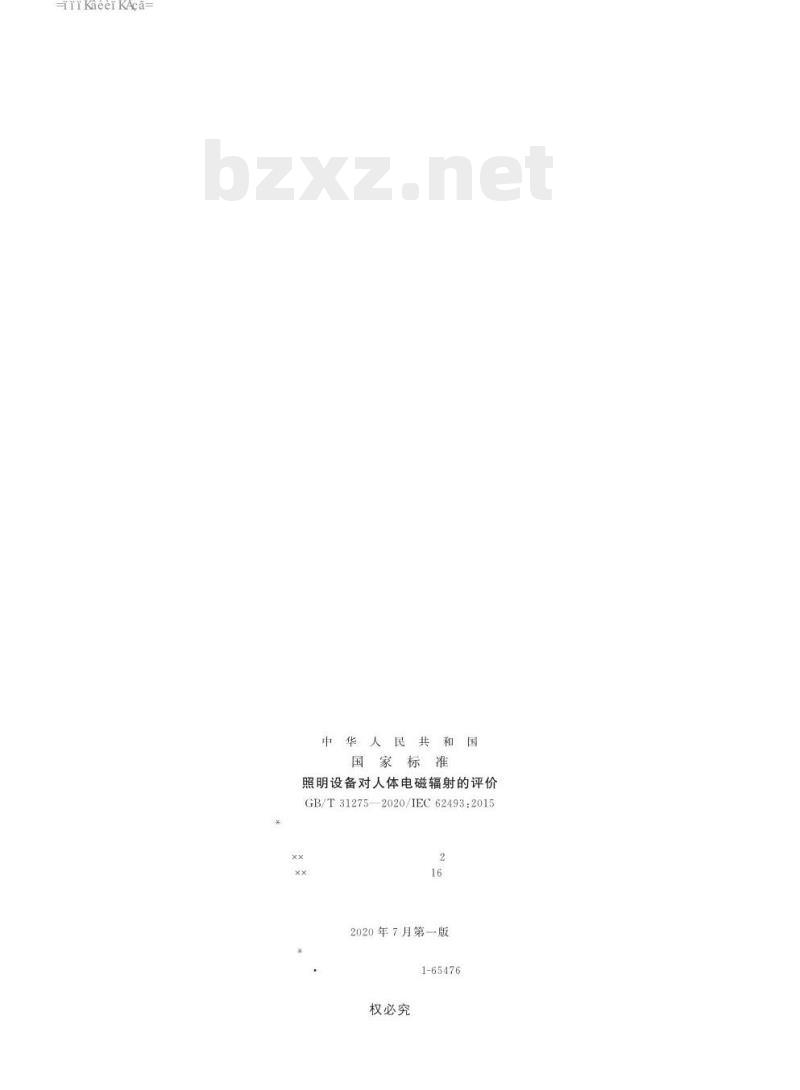

中华人民共和国
国家标准
照明设备对人体电磁辐射的评价GB/T31275—2020/IEC62493:2015xx
2020年7月第一版
1-65476
权必究
riKaeerKAca-

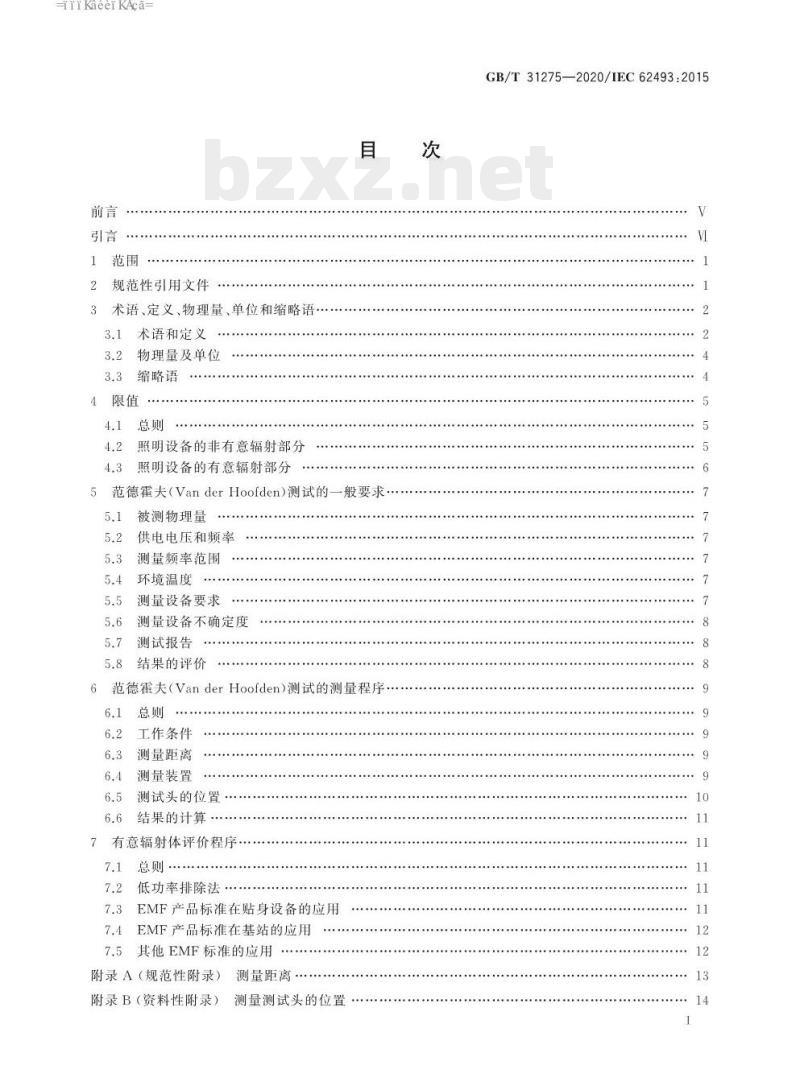

2规范性引用文件
3术语、定义、物理量、单位和缩略语3.1
术语和定义
物理量及单位
缩略语
4限值
照明设备的非有意辐射部分
照明设备的有意辐射部分
一般要求
范德霍夫（(VanderHoofden）测试的-5
被测物理量
供电电压和频率
测量频率范围
环境温度
测量设备要求
测量设备不确定度
测试报告
结果的评价
范德霍夫（VanderHoofden）测试的测量程序6
工作条件
测量距离
测量装置
测试头的位置
结果的计算
有意辐射体评价程序…
总则·
低功率排除法
EMF产品标准在贴身设备的应用
7.4EMF产品标准在基站的应用
7.5其他EMF标准的应用
附录A（规范性附录）
附录B（资料性附录）
测量距离
测量测试头的位置
GB/T31275—2020/IEC62493:2015V
riKaeerKAca-

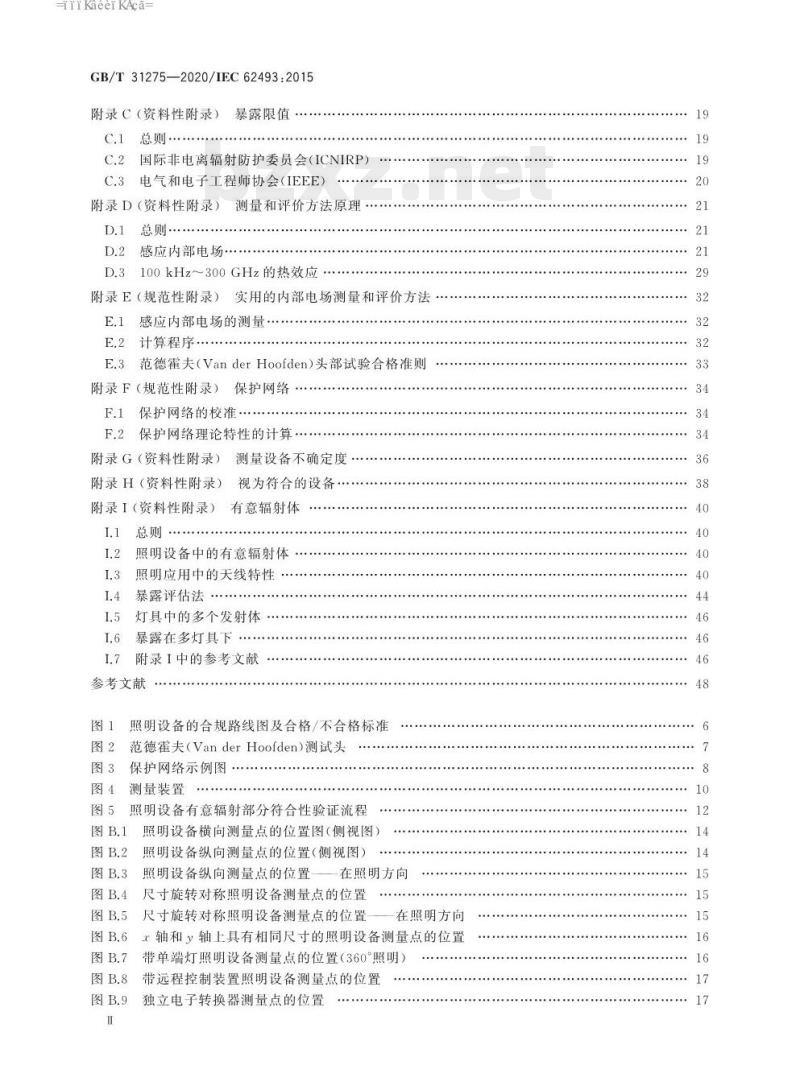

GB/T31275—2020/IEC62493:2015附录C（资料性附录）
总则…
暴露限值
国际非电离辐射防护委员会（ICNIRP）C.3电气和电子工程师协会（IEEE)附录D（资料性附录）
总则·
感应内部电场
测量和评价方法原理
100kHz~300GHz的热效应
附录E（规范性附录）实用的内部电场测量和评价方法E.1
感应内部电场的测量·
E.2计算程序.
E.3范德霍夫（VanderHoofden)头部试验合格准则附录F（规范性附录）保护网络
保护网络的校准
保护网络理论特性的计算.
附录G（资料性附录）测量设备不确定度附录H（资料性附录）
附录I（资料性附录）
视为符合的设备
有意辐射体
照明设备中的有意辐射体
照明应用中的天线特性
暴露评估法
灯具中的多个发射体
暴露在多灯具下
附录中的参考文献
参考文献
照明设备的合规路线图及合格/不合格标准范德霍夫（VanderHoofden）测试头保护网络示例图
测量装置
照明设备有意辐射部分符合性验证流程图B.1
照明设备横向测量点的位置图（侧视图）照明设备纵向测量点的位置（侧视图）照明设备纵向测量点的位置一在照明方向尺寸旋转对称照明设备测量点的位置尺寸旋转对称照明设备测量点的位置在照明方向
x轴和y轴上具有相同尺寸的照明设备测量点的位置带单端灯照明设备测量点的位置（360°照明）带远程控制装置照明设备测量点的位置独立电子转换器测量点的位置
riKaeerKAca=

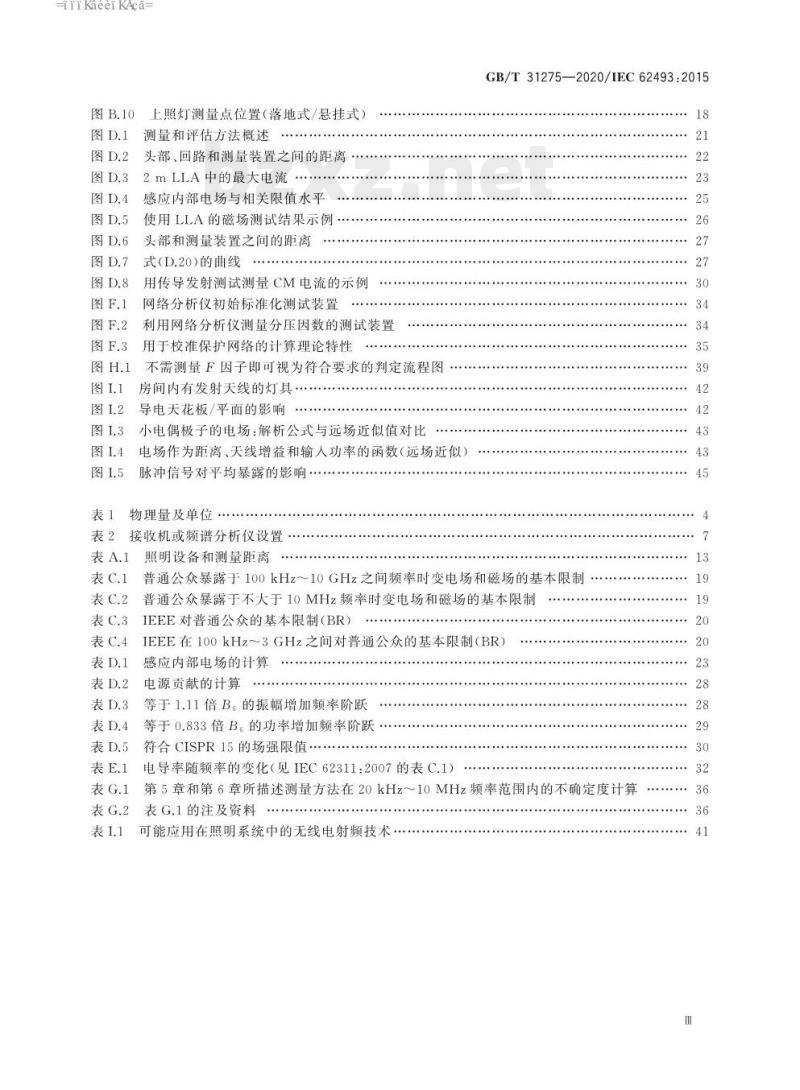

上照灯测量点位置（落地式/悬挂式）测量和评估方法概述
头部、回路和测量装置之间的距离2mLLA中的最大电流...
感应内部电场与相关限值水平
使用LLA的磁场测试结果示例
头部和测量装置之间的距离
式(D.20)的曲线
用传导发射测试测量CM电流的示例网络分析仪初始标准化测试装置利用网络分析仪测量分压因数的测试装置用于校准保护网络的计算理论特性不需测量F因子即可视为符合要求的判定流程图房间内有发射天线的灯具.
导电天花板/平面的影响
小电偶极子的电场：解析公式与远场近似值对比电场作为距离、天线增益和输入功率的函数（远场近似）脉冲信号对平均暴露的影响·
物理量及单位
接收机或频谱分析仪设置
照明设备和测量距离
GB/T31275—2020/IEC62493:201518
普通公众暴露于100kHz～10GHz之间频率时变电场和磁场的基本限制普通公众暴露于不大于10MHz频率时变电场和磁场的基本限制IEEE对普通公众的基本限制（BR）IEEE在100kHz～3GHz之间对普通公众的基本限制（BR）感应内部电场的计算
电源贡献的计算
等于1.11倍B。的振幅增加频率阶跃等于0.833倍B。的功率增加频率阶跃：符合CISPR15的场强限值
电导率随频率的变化（见IEC62311:2007的表C.1)19
第5章和第6章所描述测量方法在20kHz～10MHz频率范围内的不确定度计算……………36表G.1的注及资料
表1.1可能应用在照明系统中的无线电射频技术，36
riKaeerKAca-
-riKaeerKAca-
本标准按照GB/T1.1一2009给出的规则起草GB/T31275—2020/IEC62493:2015本标准代替GB/T31275—2014《照明设备对人体电磁辐射的评价》，与GB/T31275-—2014相比，主要技术变化如下：
增加了评价程序（见第7章）；
增加了资料性附录H；
—增加了资料性附录I。
本标准使用翻译法等同采用IEC62493：2015《照明设备对人体电磁辐射的评价》。与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T6113.101—2016
无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无线电
骚扰和抗扰度测量设备测量设备（CISPR16-1-1:2010,IDT)。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224)归口。本标准起草单位：国家电光源质量监督检验中心（北京）、绍兴上虞菁华背光源有限公司、苏州纽克斯电源技术股份有限公司、中国教育装备行业协会。本标准主要起草人：秦碧芳、张德保、杭军、蔡金标、蒲敏、景维华。本标准所代替标准的历次版本发布情况为GB/T31275—2014。
-riKaeerKAca=
GB/T31275—2020/IEC62493:2015引言
本标准为照明设备周边空间电磁场的测量确定了适当的评价方法、标准化工作条件和测量距离，本标准旨在参照ICNIRP：1998、ICNIRP2010E2]、IEEEC95.1：20053和IEEEC95.6：200241中给出的普通公众暴露水平，通过测量和/或计算来评价照明设备电磁（EM）场及其对人体潜在的影响设定的应符合的暴露水平限制是基于ICNIRP和IEEE的基本限制根据照明设备的工作性质，适用基本限制的频率范围可限定如下：内部电场介于20kHz～10MHz之间；比吸收率（SAR）介于100kHz～300MHz之间：一功率密度则在适用范围外。Www.bzxZ.net
注：为避免声频噪声和红外干扰，照明设备的工作频率高于20kHz。大于300MHz的频率贡献可以被忽略。本标准并非用于替代暴露标准中的定义和程序，而是对专为符合暴露要求而规定的补充程序。-riKaeerKAca-
1范围
GB/T31275-—2020/IEC62493:2015照明设备对人体电磁辐射的评价本标准用于人体暴露于照明设备电磁辐射的评估。评价包括频率介于20kHz～10MHz之间的感应内部电场和照明设备周围频率介于100kHz～300MHz的比吸收率（SAR）。本标准适用手：
用于照明，以产生和/或分配光为主要功能，采用低电压供电或电池工作，供室内和/或室外使用的所有照明设备；
一主要功能之一是照明的多功能设备中的照明设备；一专门与照明设备一起使用的独立辅助设备；一带有用于无线通信或控制的有意辐射体的照明设备。本标准不适用于：
一飞机和机场用照明设备：
道路车辆用照明设备：（但用于公共交通中乘客车厢照明的照明设备除外）农业用光照设备；
一轮船/船舶用照明设备；
一复印机、幻灯片投影仪；
电磁场要求在其他标准中有明确规定的设备。注：本标准中描述的方法不适用于对比不同照明设备的电磁场本标准不适用于灯具的内装式元件，如灯的电子控制装置。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IEC62209-2：2010人暴露于手持和穿戴式无线通信设备产生的射频场人体模型、仪器和规程第2部分：紧贴人体使用的无线通信设备（频率范围300MHz到6GHz）的吸收率（SAR）测定规程[Human exposure to radiofrequency fields from hand-held and body-mounted wireless communicationdevicesHuman models,instrumentation,and proceduresPart 2:Procedure to determine the specificabsorption rate (SAR) for wireless communication devices used in close proximity to the human body(frequencyrangeof30MHzto6GHz)]IEC62232:2011人体照射评价用测定无线电通信基站附近的无线电射频场强度和SAR的方法(Determination of RF field strength and SAR in the vicinity of radiocommunication base stations forthe purpose of evaluating human exposure)IEC62311:2007电子电器设备关于人体暴露于电磁辐射（0Hz～300GHz）的评估［Assessmentof electronic and electrical equipment related to human exposure restrictions for electromagnetic fields(0Hz—300GHz))
IEC62479:2010评估低功率电子和电气设备是否符合与人体接触电磁场有关的基本限制(1oMHz~3o0GHz)[Assessmentof thecomplianceof low-powerelectronicand electrical equipment-riKaeerKAca-
GB/T31275—2020/IEC62493:2015withthebasicrestrictionsrelatedtohumanexposuretoelectromagneticfields(1oMHzto3ooGHz)CISPR16-1-1无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚扰和抗扰度测量设备测量设备（Specificationforradio disturbanceandimmunitymeasuringapparatusandmethods-Part 1-l:Radio disturbance and immunity measuring apparatus-Measuring apparatus)3术语、定义、物理量、单位和缩略语3.1术语和定义
下列术语和定义适用于本文件。3.1.1
镇流器
ballast
连接在电源和一支或若于支放电灯之间，利用电感、电容或电感与电容的组合将灯的电流限制在规定值的一种装置。
注：镇流器还可以包括电源电压的转换装置，以及有助于提供启动电压和预热电流的装置。3.1.2
基本限制
basicrestriction
基本限值basic limitations
基于已确认生物影响，并已包括安全系数得出的对暴露于时变电场、磁场和电磁场的限制。注：基本限制是任何条件下均不可超过的最大水平。3.1.3
内装式灯的控制装置built-inlampcontrolgear一般为设计安装在灯具、接线盒、外壳或类似设备之内的灯的控制装置，在未采取特殊的保护措施时，这种装置不可安装在灯具之外。注：路灯杆基座内安装控制装置的隔间可视为是一外壳3.1.4
兼容因子compliancefactor
采用范德霍夫（VanderHoofden）头部试验方法所确定的因子，它表示在20kHz～10MHz频率范围内测得(加权和总和)因感应外部电场而生的内部电场注：参见附录D和附录E。
电子控制装置electroniccontrolgear从a.c./d.c.到a.c./d.c.的电源逆变器，包括用于一支或多支灯启动和工作的稳定元件，通常是高频的。
注：所有类型的触发器、启动器、开关，调光器（包括相位控制装置，如三端双向可控硅开关元件，GTO）及传感器都不视为电子控制装置。
暴露exposure
任何时间任何空间人体受到电场、磁场或电磁场影响，或接触到人体生理过程和其他自然现象之外产生的电流
暴露距离
exposuredistance
照明设备与正常使用条件下的人的典型距离。-riKaeerKAca=
荧光灯fluorescentlamp
GB/T31275—2020/IEC62493:2015主要由放电产生的紫外辐射激发一层或几层荧光粉涂层而发光的低压汞放电灯。注：这类灯通常是管形的，在英国通称为“荧光灯管”。3.1.9
高强度放电灯high-intensitydischargelampHID灯HIDlamp
能借助玻壳内壁的温度产生稳定的弧光，且电弧管壁负荷超过3W/cm的放电灯。注：HID灯包括高压汞灯金属卤化物灯和高压钠灯。3.1.10
高压灯high-pressurelamp
天部分的光直接或间接地由在相对较高水平分压下工作的汞或钠蒸气辐射产生的高强度放电灯。3.1.11
独立附件independentauxiliary由一个或若干个部件组成，并能独立安装在灯具外而不带任何附加外壳，又具备符合其标志所示保护功能的附件。
示例：白炽灯或LED光源的调光器、变压器、转换器；放电灯（含荧光灯）的镇流器：紧漆型荧光灯、白炽灯或LED光源的半灯具
注：这种附件可以是装在适用外壳内具备符合其标志所示全部必要保护功能的内装式附件。3.1.12
独立式灯的控制装置independentlampcontrolgear独立式电子转换器independentelectronicconverter由一个或若干个部件构成，并能独立安装在灯具之外而不带任何附加外壳，又具备符合其标志所示保护功能的灯的控制装置。
注：这种装置可以是装在适用外壳内具备符合其标志所示全部必要保护功能的内装式灯的控制装置。3.1.13
整体式灯的控制装置integrallampcontrolgear构成灯具的不可替换部件，并且不能从灯具上取下单独进行试验的灯的控制装置。3.1.14
有意辐射体intentionalradiator为提供无线通信、控制、检测等功能而设计的产生电磁场的设备。3.1.15
灯的控制装置lampcontrolgear
连接在电源和一支或若于支灯之间用来变换电源电压、限制灯的电流至规定值，提供启动电压和预热电流，防止冷启动，校正功率因数或降低无线电干扰的一个或若干个部件。3.1.16
发光二极管lightemittingdiode;LED包含p-n结，当受到电流激励时发出光辐射的固态器件。3.1.17
照明设备lightingequipment
主要功能是产生和/或调节和/或分配电光源光辐射的设备3.1.18
低压灯low-pressurelamp
由钠蒸气或汞辐射产生光的放电灯。3
-riKaeerKAca-
GB/T31275—2020/IEC62493:20153.1.19
测量距离
measurement distance
照明设备与测量测试头外表面之间的距离。注：参见附录A。
测量点
measurement point
测量测试头相对于照明设备的方位和位置。3.1.21
有机发光二极管
organic lightemittingdiode;OLED具有由阴极、阳极和有机电致发光层组成的有机化合物的电致发光区的发光半导体，3.1.22
自镇流灯
Tself-ballastedlamp
含有灯头、光源以及使光源启动和稳定工作所必需的附加部件的装置，并使之为一体的灯，这种灯在不损坏其结构时是不可拆卸的。3.2
物理量及单位
表1给出的物理量和单位适用于本文件表1
物理量
电导率
电流密度
电场强度
磁场强度
磁通密度
3.3缩略语
下列缩略语适用于本文件。
a.c.:交流电(alternating current)BR：基本限制（basicrestriction）物理量及单位
西门子每米
安每平方米
伏每米
安每米
特斯拉
T(Wb/m,Vs/m)
CISPR：国际无线电千扰特别委员会（ComiteinternationalSpecialdesPerturbationsRadioelectriques）d.c.：直流电（directcurrent)DUT：被测设备（deviceundertest)EIRP：等效全向辐射功率（equivalentisotropicallyradiatedpower）EMF：电磁场（electromagneticfield）EMI：电磁干扰（electromagneticinterference）4
