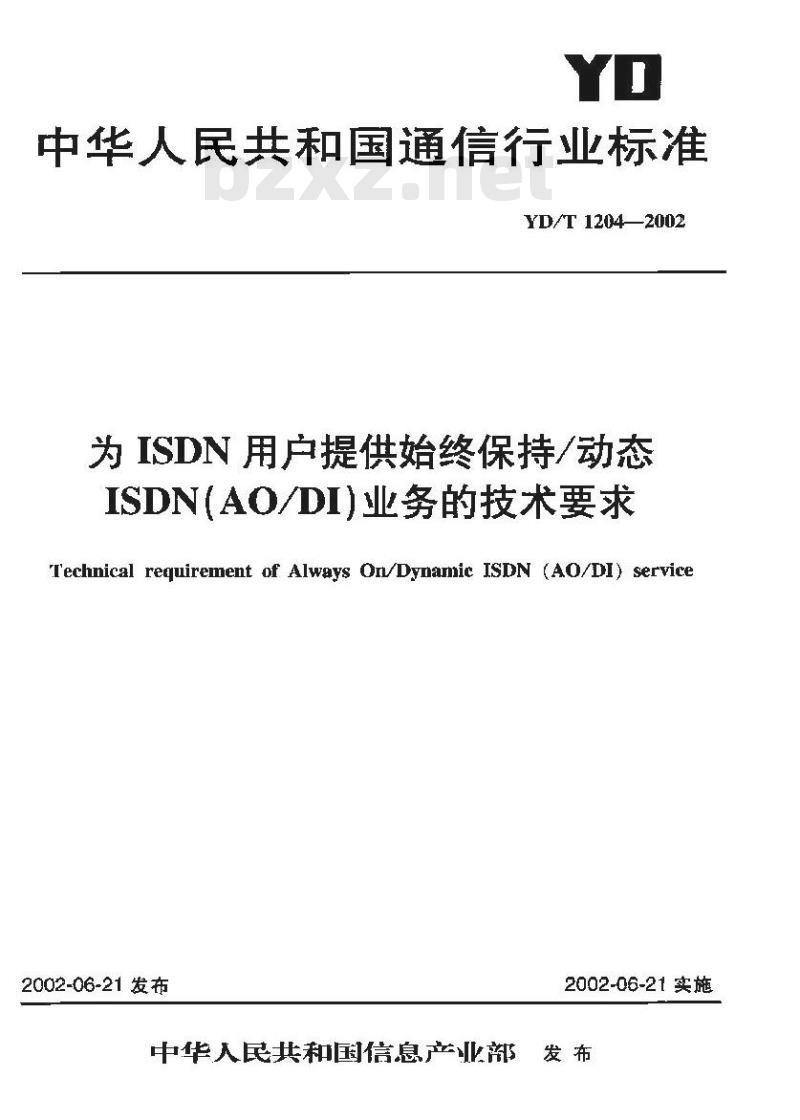

【YD通讯标准】 为 ISDN 用户提供始终保持/动态 ISDN(AO/DI) 业务的技术要求

中华人民共和国通信行业标准
YD/T 1204—2002
为ISDN用户提供始终保持/动态
ISDN（AO/DI业务的技术要求
Technical requirement of Always OnVDynamic ISDN (AO/DI) service2002-06-21发布
2002-06-21实施
中华入民共和国信息产业部

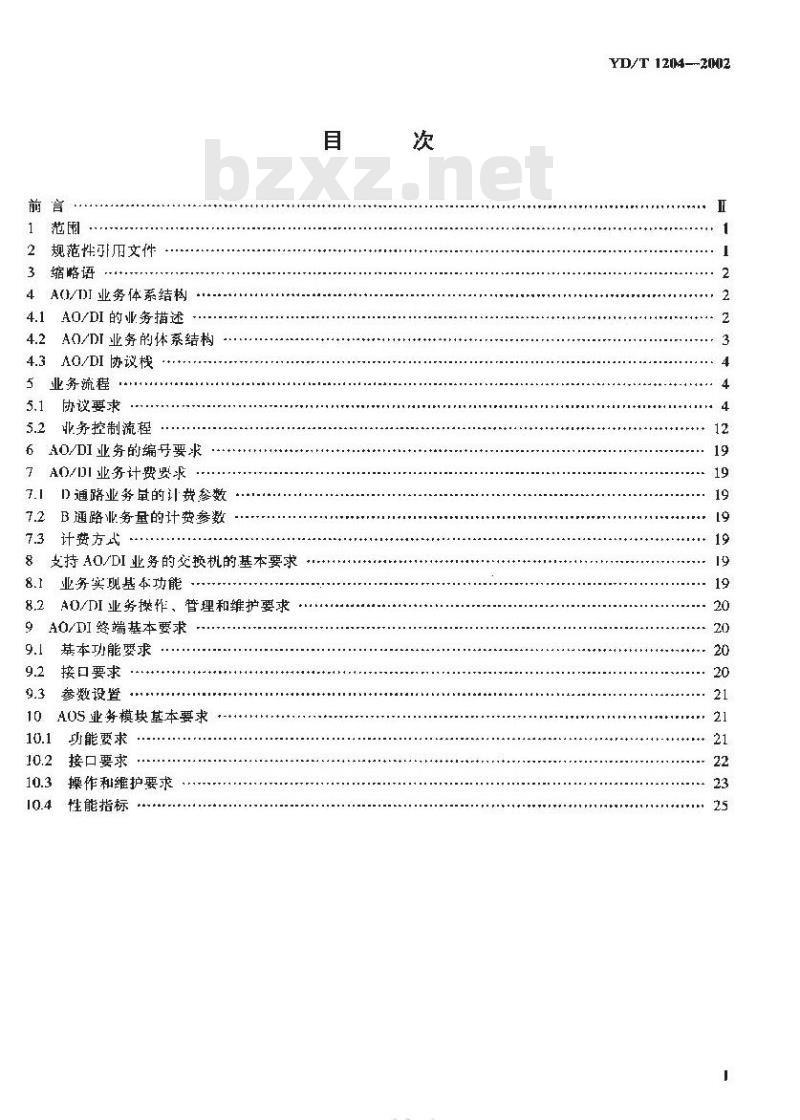

规范引文件
缩略语
4A(/DI业务体系结构
AO/DI的业务描述
AO/DI业务的体系结构
A0/DI协议栈
5业务流程
协议要求
业务控制流程
6 A0/DI 业务的编号要求
7A0/I业务计费要求
了.D通路业务量的计费参数
7.2B通路业务量的计费参数
7.3计费方式
8支持A0/DI业务的交换机的基本要求8.1业务实现基本功能
8.2A0/TI业务操作、管理和维护要求9A0/DI 终端基本要求
苯本功能要求
接口要求
参数设置
AOS业务模块基本要求
功能要求
接口要求
操作和维护要求
性能指标
YD/T 1204--2002
YD/T 1204—2002

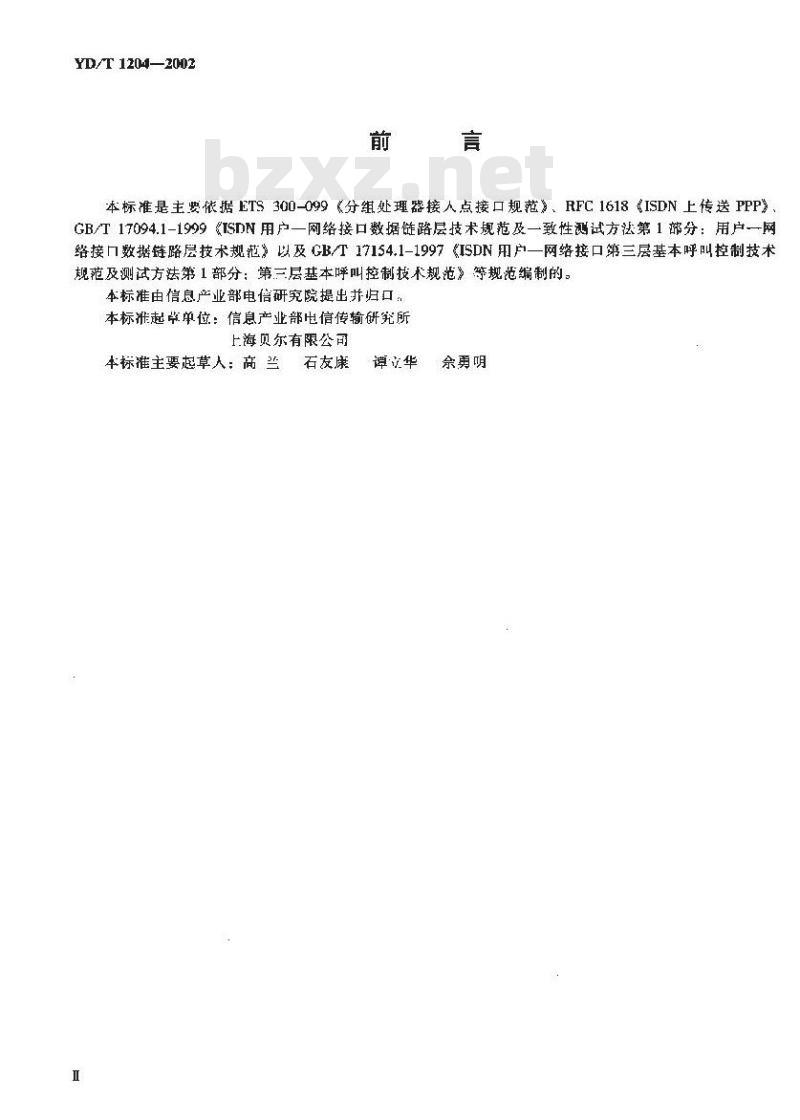

本标准是主要依据ETS 300-099《分组处理器接人点接口规范》、RFC1618《ISDN上传送PPP》GB/T17094.1-1999《ISDN用户一网络接口数据链路层技术规范及一致性测试方法第1部分：用户网络接口数据链路层技术规范》以及GB/T17154.1-1997《ISDN用户一网络接口第三层基本呼叫控制技术规范及测试方法第1部分：第三层基本呼叫控制技利规范》等规范编制的。本标准由信息产业部电信研究院提出并归口，本标准起草单位：信息产业部电信传输研究所上海贝尔有限公司
本标推主要起草人：高兰
石友康
余勇明

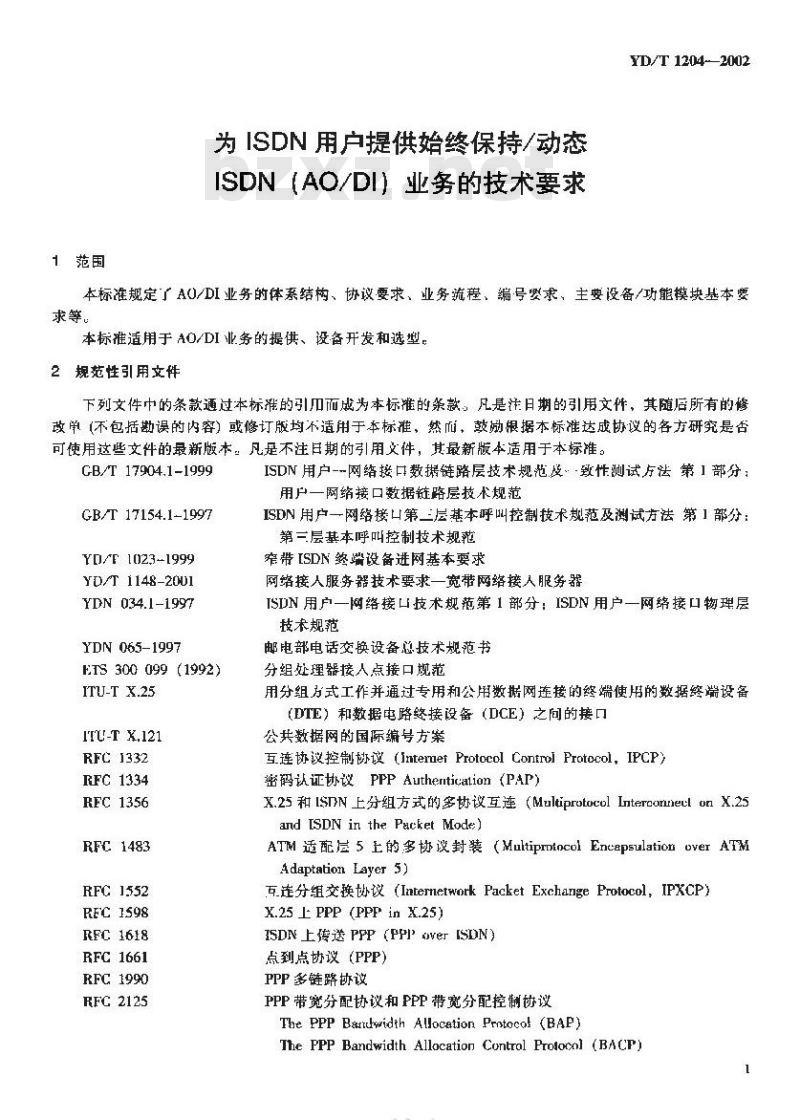

1范围
为ISDN用户提供始终保持/动态
ISDN（AO/DI）业务的技术要求
YD/T 1204-2002
本标准规定了AO/DI业务的体系结构、协议要求、业务流程、编号要求、主要设备/功能模块基本要求等。
本标准适用于AO/DI业务的提供、设备开发和选型，2规范性引用文件
下列文件中的条款通过本标谁的引而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注且期的引用文件，其最新版本适用于本标准。CB/T 17904.1-1999
GB/T 17154.1-1997
Y0/F 1023-1999
YD/T 1148-2001
YDN 034.1-1997
YDN 065-1997
ETS 300 099 (1992)
ITU-T X.25
ITU-T X.121
RFC 1332
RFC 1334
RFC 1356
RFC 1483
RFC1552
REC 1598
RFC 1618
RFC1661
RFC 1990
RFC2125
ISDN用户--网接口数据链路层技术规范及·致性测试方法第1部分：用户一网络接口数据链路层技术规范ISEN用户一网络接口第三层基本呼叫控制技术规范及测试方法第1部分第三层基本呼叫控制技术规范
窄带ISDN终端设备进网基本要求网络接人服务器技术要求一宽带网络接人服务器ISIDN 用户一网络接口技术规范第 1 部分：ISDN 用户一网络接口物理层技术规范
邮电部电话交快设备总技术规范书分组处理器接人点接口规范
用分组方式工作并通过专用和公用数据网连接的终端使用的数据终端设备（TE）和数据电路整接设备（DCE）之向的接口公共数据网的国际编号方案
互连协议控制协议（interuet Protocol Control Protocol，IPCP）密码认证协议PPPAutheriticalion(PAP）X,25 和 ISPN 上分组方式的多协议互连（Multiprotocol Lntercorinell un X.25and ISDN in the Packet Mode)ATM适配层5王的多协议封装（MultiprntocolEncapsulation over ATMAdaptationLayer5)
互.连分组交换协议（Internetwork Packet Exchange Protocol，IPXCP）X.25 PPP (PPP in X.25)
ISDN上传送PPP(PPPver[SDN)
点到点协议（PPP)
PPP 多链路协议
PPP带宽分配协议和PPP带宽分配控制协设The PPP Barrckwidth Allocation Protocol (BAP)The PPP Bandwidth Allocation Control Prolocnl (BACP)1
KAIKAa
YD/T 1204-2002
RFC2364
RFC2516

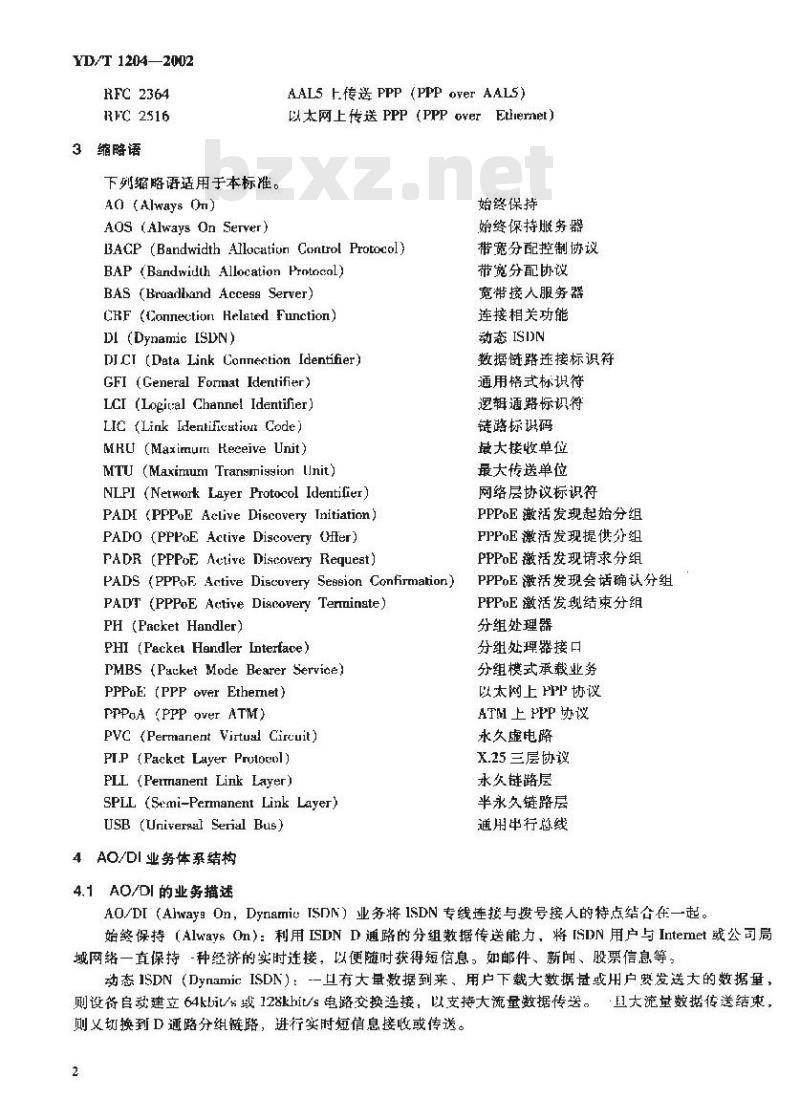

3缩略语
下列缩略语适用于本标准。
A0 (Always (On)
AOS (Always On Server)
AAL5 上.传送 PPP (PPP over AALS)以太网上传送PPP（PPPoverEtiermet）始终保持
始终保持服务器
BACP（BandwidthAllocatiunControlProtocol)BAP (Bandwilth Allocation Protocol)BAS (Braadland Access Server)CRF (Connection Related Function)DI (Dynamic ISDN)
DJCI (Deta Link Connection Identifier)GFI (General Forrmat Identifier)LCI (Logiral Channel Identifier)LIC (Link Identificatiurr Code)MRU (Maximurrt Receive Unit)MTU (Maximum Trangmission Unit)NLPI (Network Leyer Protocol Identifier)PADI (PPPoE Aclive Discovery Initiation)PADO (PPPoE Active Discovery ffer)PADR (PPPoE Active Discovery Request)PADS (PPPoE Active Discovery Sesion Confirmation)PADT (PPPoE Active Discovery Terninate)PH (Packet Handler)
PHI (Packel Handler Interface)PMBS (Packet Mode Bearer Service)PPPoE: (PPP over Ethernet)
PPPoA ?FPP oer ATM)
PVC (Permanent Virtual Circuit)PI.P (Packet Layer Prutowwl)PLL (Pernanent Link Layer)
SPLL (Semi-Permanent Link Layer)USB (Universal Serial Bus)
4AO/DI业务体系结构
4.1AO/DI的业务措述
带宽分配控制协议
带宽分配协议
宽带接人服务器
连接相关功能
动态ISIN
数据链路连接标识符
通用格式标识符
逻辑通路标识符
链路标琪码
最大接收单位
最大传送单位
网络层协议标识符
PPPoE激活发现起始分组
PPPE激活发现提供分组
PPPoE激活发现请求分组
PPPrE 激活发现会话确认分组
PPPE激活发现结束分组
分组处理器
分组处理器接口
分组模式承载业务
以太网上 PP协议
ATM 上 PPP 协议
永久虚电路
X.25 三层协设
永久链路层
半永久链路层
通用中行总线
AO/DI（Alwayg On，Dynarmic ISDN）业务将ISDN专线连接与拨号接人的特点结合在一起。始终保持（AlwaysOm）：利用ISDND通路的分组数据传送能力，将[SIN用户与Intermet或公司局域网络一直保持-种经济的实时连接，以便随时获得短信息。如邮件、新闻、股票信息等，动态ISDN（DynamicISDN）：-有大量数据到来、用户下裁大数据甚或用户要发送大的数据量，则设备自录建立64klbis或128khi/s电路交换连接：以支持大流量数据传送。直大流量数据传送结束，则义切换到D通路分组链路，进行实时短信息接收或传送。2
4.2AO/DI 业务的体系结构
YD/T 1204—2002
整个AO/DI业务的体系由AO/DI终端设备，支持D通路分组业务的ISDN端局交换机、带有PHI接口的ISDN接口局交换机和AOS组成，如图1所示。ISDN端局和接口局可以是分离的或者结合的方式。如果ISDN端局和接口局是分离的、互相独立的方式，则两个交换局之间根据业务量的情况，建这并保持条或儿条64kbit/s专线连接。ISDN端局从AO/DI终端汇.集D和B通路的流量，经专线通过接口厨的PHI缝接到AOS。AOS通过数据接口向ISP的BAS或路由器聚合FFP流。AO/T1终蜡适配器
AO/DI终端话配器
ISDN房局
ISDY我日片
PPP%EOA
图 1AO/DI业务体系
ISPBAS
公司局战网
当处于始终保持模式下，ISDN端局向AD/TI终端设备提供PLL接人D通路分组业务，ISDN端局』A0S之间保持一条端到端的64kbit/9透明连接，第二层使用YTDN034-1997中LAPD的程序，在D通路上建立SAPI=16的逻辑链路，在业务预约时即激活终端设备与A(S之间的逐辑链路。第二层使用X.25的分组层程序，并支持从终端到A0S的×.25虚呼叫和永久虚电路业务，在X.25分组层上传送速率为9.6kbit/s的分组数据包。A0S根据所连接的接人服务器的接口类型，将数据包通过以太网接口或ATM接口传送到互联网，或再通过互联网到达远程的公司局域网网关，所有PPP用户认证和TSP对IP地址的分配过程的消息均透明地通过AOS传送。从AO/DI用户的PPP会话直接通过2层传送协议递交给相应的3
KAOTKa
YD/T 1204—2002
当处于动态 ISDN 模式下，ISDN 端局向 AO/DI 终端瑟供普通的 B 通路连接建立功能，ISDN 端局与AOS之间通过信令按需建立 个或 2个64klhiL/s连接，AOS同样将ISDN B通路封装的PPP包转接到 PPPoE或PPPoA。当A0/DI终端,上用2个64kbit/s连接，有呼人的语音呼叫到达时，终端即释放个B通路用丁新呼人的话音呼叫。
若用户要与远程的公司局域网相连，则利用因特网的VPN业务，通过隧道接入专用网。4.3AO/DI协议栈
FPP/NLP
CP/IP(Da)
Channel B!
图2AO/DI协设栈（端到AOS)
Channel B2
图2给出了从终端到ADS之间实现AO/DI业务所涉及的所有的协议以及相互关系。当实现始经保持（AO）时，采用TSTND通路PLP业务，即在D通路的LAPD慎传送协议、上调用X.25三层协议，数据包封装在多链路PPP协议上，在X.25虚电路上发送，X.25作为该多链路绑定的主链路：当带要附加的通路进入动态ISDN（DI）阶段时，建立B1或/和B2通路加入到多链路绑定中，PPP包直接过装在B通路上送。BAP控制包在多链路PPP上发送以控制B通路的连接或拆除操作。从AOS到BAS的协议找见5.1.
5业务流程
5.1协议要求
5.1.1PHI接口协议
本标准中采用ISDN交换机实现连接相关功能（CRF），但不实现PIIF（分组处理功能）的方式，即PHF由外接的独立设备一分组处理露（FH）实现，在本地CRF和PHF之间定义一个标准的接口，即为分组处理器接入点接口（PHI)，与FH直接相连的CRI成为CRF-P，！用户直接相连的CRF做为CFR-S。本标推考虑下列两个情说：
（1)本地接人PHI：通过PH接人分组方式业务的ISDN 用户直接与 CRF-P连接，即 FH 和用户与一个CRF和连接，即此时的CRF为CRF-S/P，对应于4.2条中ISDN端局与接口扇结合方式：4
YD/T 1204-2002
(2)远程接人 PHI：通过 PH 接人分组方式业务的 ISDN 用户经过几个 CRF 与 CRF-P相连接，CRF-S与CRF-P之间的CRF称为转接CRF。对应于4.2条中ISDN端局与接口局分离方式。有关 PHI 接口的术规定详见 ETS 300 099,5.1.1.1 PHI 基本功能模型
本地接人 PHI 基本功能模型如图 3 所示CRF-OAM
B通路
5.1.1.2PHI 业务类型
用户信今
PHIOAM
PHI信
交様短降
处理器
图 3本地接入 PHI 基本功能模型PEI OAM
PHY念
畅处理器
PH OAM
PEII规范支持B通路上半永久以及可交换接入，D通路上半永久：PILL和可交换接入5种业务类型，本标准仪泌及到 D 通路FIL接人分组方式业务。5.1.1.3D通路分组业务协设要求D 通路分组数据在一条建文在 CRF-S 和 FH 之间的 64kbit/s 的通路上复用，第二层使用 LAPD 程序，参现GB/T17904.1一1999，在用广 D通路上可以同时建立多条SAPI=16的逻辑链路，每条遗辑链路白不同的TEI值来区别。第二层使用X.25的分组层程序。对于D通路PI.I.按人业务，在预约时激活TE与PH之间的逻辑链路，该逻辑链路可以即时地激活或去激活。其用户一网络接入不使用D通路上的Q.931信令。在预约时分配位于用户一网络接口的第二层地址(TEI、SAPI）和位于CIF-S 与 PII之间的链路上的第二层地址（DLCI)一久显电路业务3
5.1.1.4PHI接口数据传送
一对应。支持虚呼叫和水
PHI 是 PH 和CRF-P之间的接口、物理层是 ISDN 一次群速率接人（(PRA）的通路结构，啦避从 YDN034,1。PII 中的 PRA 的通路结构是 30B+D)，其中 I64通路 (时隙 16) 用于传送该 PR4 中 B 通路建:/拆除的呼叫控制信令。 B 通路被指定为 Bdi 通路，由 CRF-S/PH 双方协商决定，专门用于传送 D 通路分纠业务的数据，其中 i 表示对成的时隙。CRF-P对-于 CRF-S 与 IH 之间 Bd 通路的第一层是透明的。从几条而户D通路（SAPI=16）来的分组数据在一条Bd通路上统计复用。需要在PH和CRF-S中实现第二层的复用功能，即顿处理功能，参见第8章。用户 D通路上 SAPI=16的数据链路连接和 PHI上Bd5
KAOIKa
YD/T 1204—2002
通路中的数据连接足-。一对成的。第二层协议以LAPI>协议为基础，但为广复用，使用「扩展的地址字段，DICI 地址结构如图 4 所示，「个 Bd 通路可以建立多个 LAPD 逻辑链路；每个逻辑链路可以由 DLCI标识，DLCI在CRF的FH中配置，在一个子线束中是推一的，、CRF-S采用分敢式分组处理器，即对于每个 CRF-S 有多个顿处理器，每个 D 通路用户的分组接入业务由一个特楚的 FH 处理，一个 FH 对应 1~2条 Bd 通路，FH 与 Bd 通骼设置的关系如图 S 所示，D 通路分组用户的 TEI 值、相应的 FII 参考码、对应的Id通路号码，以及对应的Bd通路上DLCI值的对应关系由CRF-S预先设置并储存。5
B酒路
图4DLCI地址结构
注： 子线束为一个 FH 与 PF 之间所有的 Bd 道路,CRE-P
PHI艳口
B酒路
PEI接口
图 5 FH 与 Bd 通路的对应关系5.1.2X.25上传送PPP协设
防通路
HFC1356规定厂使用X.25分组他来封装PPP包，封装时在X.25呼请求分组的第个数据字段呼叫用户数据（CUD）字段的第一个字节填放NLPID值，NLPID=UxCF即指示该包尽在X.25虚电路上做PPP封装，同时，被叫ITF地址指示选定的15P。分组包的装格式如将6所示。IP报文在X.25数据分组中的封装格式如图7所示，
分类频标识府
主叫DTE地址块(TD4，NPI，XI2I号码)被叫TITE地址块（TOA，NPI，X.I2I码）孕叫[用缴据NLPTD
CH1表示通用格式标识符；
ICI 表示逻辑通路标识符；
TOA表示号码类型：
NPI 表示编号方案。
图6X.25三层呼叫请求分组包中X.25PPP封装协设捐示了
川户数据=1P报文
注：LCI 为逻辑通路标识荐
7 IP 报文在 X,25 数据分组中的封装格式5.1.3ISDN 上传送 PPP 协议
YD/T 1204—20M2
RFC1618规定广在ISDV点到点链路上使用PPP封装的协议要求。ISDN用户对于PPP是基于字节的同心全双工链路：PPP色在ISDNB通路以字节为单位封装在IDLC帧中传送。5.1.4以太网上传送PPP协议（PPPoE)5.1.4.1连接配置
FFPoE 是一个二层复用协议，使AOS能把多个 AO/DI 用户的 PPP数据送到一个或多个BAS。BAS 可以与A(JS在同--个局域网中，或者借助网桥通过广域网与远端的BAS连。整个协议栈如阐8所示。AOS能通过以太网或ATM访问多个BAS，所石到达相同日的ISP的PPP会话都氢用到一个PPPoE（或PPPoEoA）业务上。
YD/T 1204--2002
5.1.4.2协议要求
tchang
D-channel
B-channels
Alrays
MLPPP/BACP
MACBridg
图 8 PPPoE协控以及连接方式
MAC Bridge
RFC 25I6魏了以太网上封装 PFP的协议要求。PFPPoE的以太网嬷结构如图9所示。8
日的地址：（6个字节）
源地址 (6千字节)
以太同啮类型
Sesion_[ (2 个字节)
长度（2个字节）
CHECKSLM
注： 以太网顿类型 = 0x8863
018864
PPP发现阶段
PFP会话阶段
表示PPPuE规范的版本；
VER =01
TYPE=01，
表示此版本PPFuE规范：
Session_M
对应于不同的PPPoE分组；
催一指定的PPP会话；
PPPaE负荷的长度：
在PPP会话阶，该负荷包含PPP包，编码格式是PPP协议报头+PPP负荷；在发现阶段，该负字段包含TAG内容。图 9 PPPoE 以太网响结构
PPPaE协议的实现分两个阶段，发现阶段和PPP会话阶段。在发现阶段，AOS以广播目的的MAC地址发送FADI分组，寻找相成的BAS或接人集中器，并指示所请求的业务，所有网桥上的BAS或接入集8
YD/T 1204-2(02
中器均返回PADO分组，并确认所支持的业务，AOS选定了BAS以后发送PADR分组，目的MAC地址为选定的BAS 的单播地址，并且明确请求需要的业务类型，BAS 返回PADS分组，分配一个惟一识别该PPP会话的 Seauion_ID，同时确认提供AOS 请求的业务类型，至此，完成了 PPPoE 会的建证，PPP数据封装在以太网顿中发送：
5.1.5ATM上传送PPP协设
5.1.5.1连接配置
AOS的ATM模块使AOS可以将ATM作为传掩AO/DI的PPP数据的二层传送机制。AOS能直接连到本地BAS的ATM接口，也能通过ATM网络提供的PVC连接到远端的BAS，图10示意了ATM的连接力式，在ATM接口有两种协议选项：PPPEA和PFPA，具体采用何种协议取决于连接BAS的接口情说。图11示意了AOS多种二层协议选择。ATMSwiteh
Exehange
5.1.5.2PPPoEoA
（1）连接方式
Alwayson
Servel
ATM/STM-
ATM/SIM-1
ATMSwitch
国10PPPoA的连接方式
PPPoEoA免费标准bzxz.net
ATM/STM-
100Base-T
Protocol Opions
ATMSwitch
ISP(1)
ISP(2)
ISP(20)
西11AOS与BAS之间接口二腰传送协设的选项BAS
在这种情况下，用ATM虚电路连接到BAS，PFPoE用来作为PPP数据流的二层复用协议来传送AO/DI 用户的数据流。AOS 与每个 BAS 通过固定的 ATM PVC 连接。图 12 示意 所使用的协议栈。AOS中的 ISP配置选项使用 PPPoEoA作为二层传输协议。所有同一个ISP的 PPP会话都被复用到一个ATM的虚电路上：ATM封装要求应符合RFC1483的规定，PPPoE作为二层友用协议，其要求应符合RFC2516 的要求。
KAOIKAa
