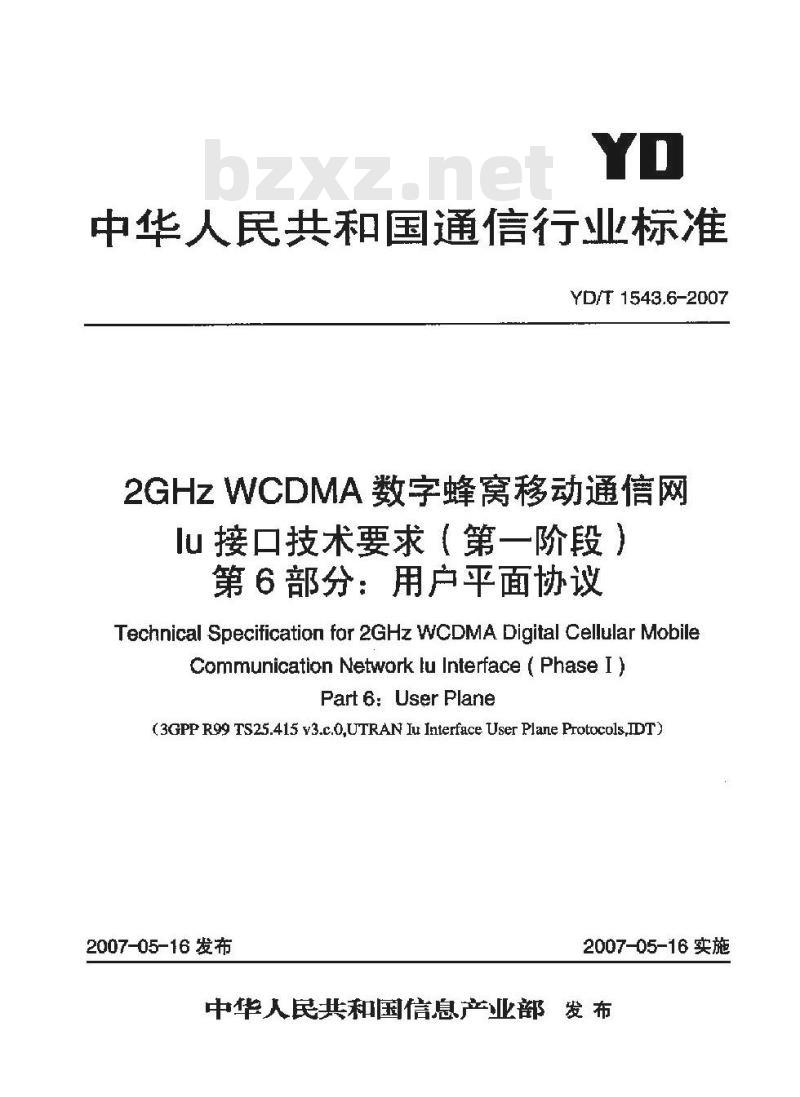

【YD通讯标准】 2GHz WCDMA 数字蜂窝移动通信网 lu 接口技术要求(第一阶段) 第6部分:用户平面协议

中华人民共和国通信行业标准
YD/T 1543.6-2007
2GHzWCDMA数字蜂窝移动通信网
lu接口技术要求（第一阶段）
第6部分：用户平面协议
Technical Specification for 2GHz WCDMA Digital Cellular MobileCommunication Network lu Interface (Phase I )Part 6: User Plane
( 3GPP R99 TS25.415 v3.c.0,UTRAN Iu Interface User Plane Protocols,IDT)2007-05-16发布
2007-05-16实施

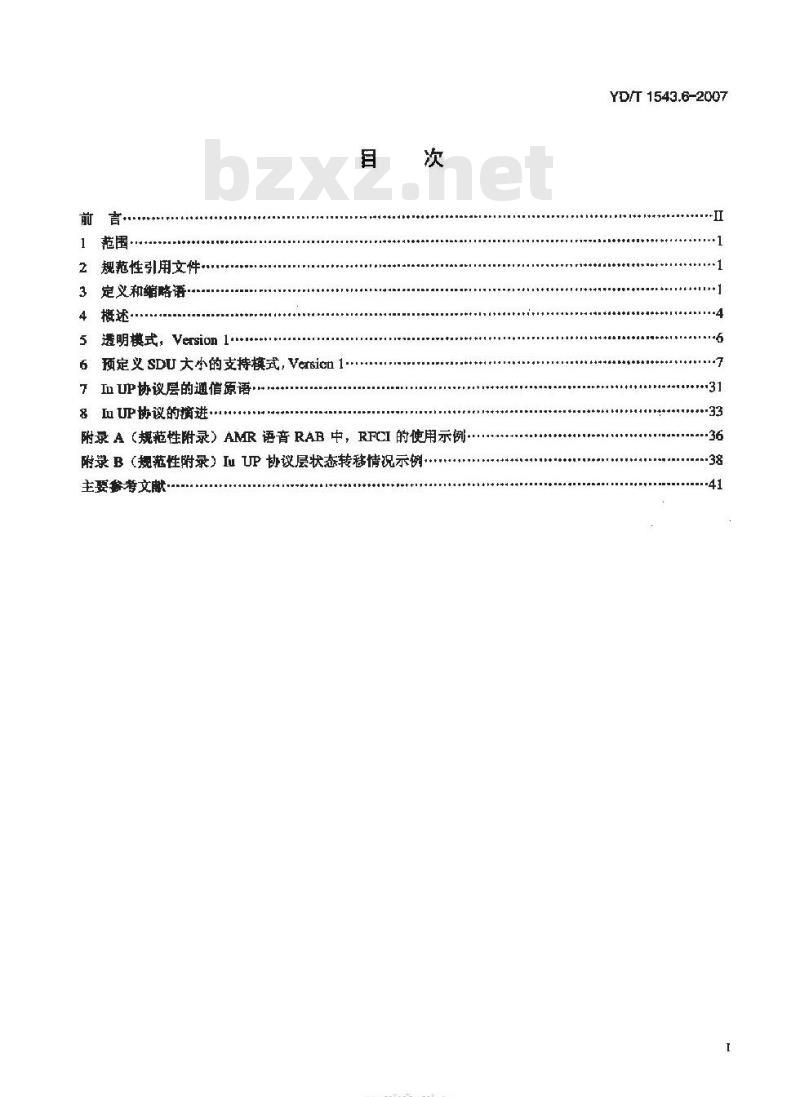

中华人民共和国信息产业部发布前·
1范围·
2规范性引用文件
3定义和缩略语·
4．概述
5透明棋式，Version I.
6预定义 SDU 大小的支持模式，Versicn 1.7I UP协议层的通借原语
8UP协议的摘进.
附录A（规范性附录）AMR语音RAB中，RFCI的使用示例.附录B（规范性附录）IuUP协议层状态转移情况示例…主要参考文献
TIKAONTKAca-
YD/T1543.6-2007
YD/T1549.6-2007

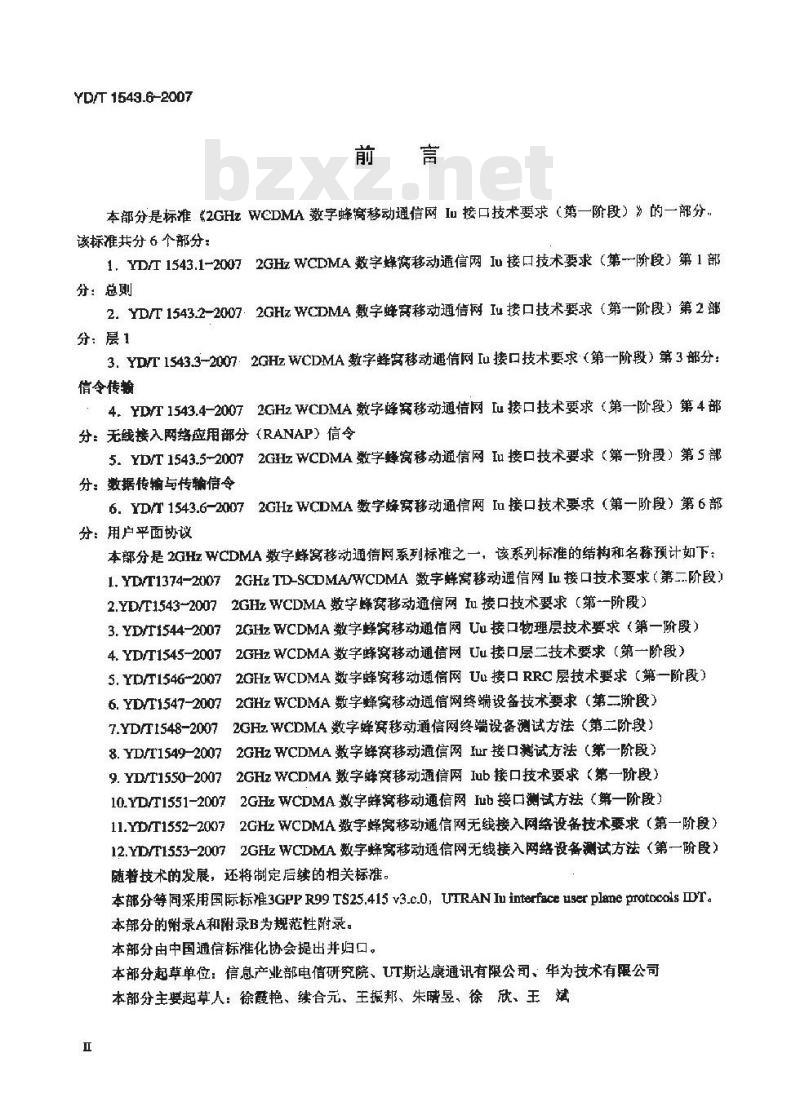

本部分是标准“2GHzWCDMA数字蜂窝移动通信网Iu按口技术要求（第一阶段）》的一部分该标准共分6个部分：
1，YD/T1543.1-20072GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶段）第1部分：总则
2.YD/T1543.2-2007：2GHzWCDMA数字峰移动通信网Iu接口技术要求（第-阶段）第2部分：层1
3.YD/T1543.3-2007：2GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶段）第3部分：信令传输
4.YD/T1543.4-20072GHzWCDMA数字蜂篇移动通信网Lu接口技术要求（第一阶段）第4部分：无线接入两络应用部分（RANAP）信令5.YD/T1543.5-20072GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶段）第5部分：数据传输与传输信令
6.YD/T1543.6-20D72GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶段）第6部分：用户平面协议
本部分是2GHzWCDMA数字蜂窝移动通信网系列标准之一，该系列标准的结构和名称预计如下：1.YD/T1374-20072GHzTD-SCDMA/WCDMA数字蜂窝移动通信网Iu接口技术要求（第二阶段）2.YD/T1543-20072GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶段）3.YD/T1544-20072GHzWCDMA数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）4.YD/T1545-20072GHzWCDMA数字蜂窝移动通信网Uu接口层二技术要求（第一阶段）5.YD/T1546-20072GHzWCDMA数字蜂窝移动通信网Uu接口RRC层技术要求（第一阶段）6.YD/T1547-20072GHzWCDMA数字蜂窝移动通信网终端设备技术要求（第二阶段）7.YD/T1548-20072GHzWCDMA数字蜂离移动通信网终端设备测试方法（第二阶段）8.YD/T1549-20072GHzWCDMA数字蜂窝移动通信网ur接口测试方法（第一阶段）9.YD/T1550-20072GHzWCDMA数字蜂窝移动通信网Iub接口技术要求《第一阶段）10.YD/T1551-20072GHzWCDMA数字蜂窝移动通信网Iub接口测试方法（第一阶段）11.YD/T1552-20072GHzWCDMA数字蜂窝移动通信网无线接入网络设备技术要求（第一阶段）12.YD/T1553-20072GHzWCDMA数字蜂窝移动通信网无线接入网络设备测试方法（第一阶段）随替技术的发展，还将制定后续的相关标准。本部分等同采用国际标准3GPP R99 TS25.415 v3.c.0，UTRANIu interface user plane protocols DT。本部分的录A和附录B为规范性附录。本部分由中国通信标准化协会提出并归口。本部分起草单位：信息产业部电信研究院、UT斯达康通讯有限公司、华为技术有限公司本部分主要起草人：徐霞艳、续合元、王振邦、朱昱、徐欣、王斌H

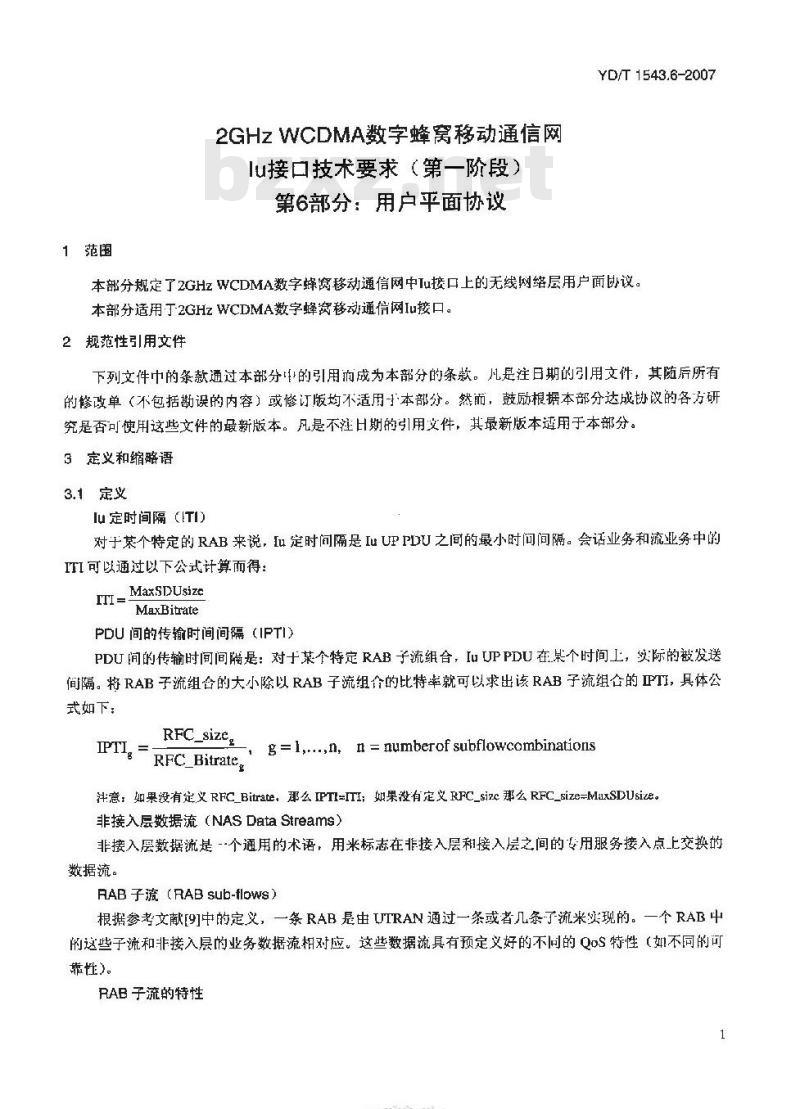

1范围
2GHzWCDMA数字蜂窝移动通信网
lu接口技术要求（第一阶段）
第6部分：用户平面协议
YD/T 1543.6-2007
本部分规定了2GHzWCDMA数字蜂资移动通信网中Tu接口上的无线网络层用户面协议。本部分适用丁2GHzWCDMA数字蜂窝移动通信网Iu接口。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注H期的引用文件，其最新版本适用于本部分。3定义和缩略语
3.1定义
Iu定时间隔（ITI)
对于某个特定的RAB来说，Iu定时间隔是IuUPPDU之间的最小时问问隔。会话业务和流业务中的ITI可以通过以下公式计算而得：ITI=MaxSDUsize
MaxBitrate
PDU间的传输时间间隔（IPTI）
PDU间的传输时间间隔是：对茉个特定RAB子流组合，IuUPPDU在某个时间工，实际的被发送间隔。将RAB子流组合的大小除以RAB子流组合的比特率就可以求出该RAB子流组的IPTI，具体公式如下；
RFC_size,
RFC_Bitrateg
g=l,...,n,n=numberof subflowcombinations注意，如果没有定义RFC_Bitrate，那么IPTI=ITI，如果没有定义RFC_sizc那么RFC_size=MaxSDUsize。非接入层数据流（NASDataStreams）非接入层数据流是个通用的术语，用米标志在非接入层租接入层之间的专用服务接入点上交换的数据流。
RAB子流（RABsub-flows）
根据参考文献[9]中的定义，一条RAB是由UTRAN通过一条或者几条了流米实现的。一个RAB中的这些子流和非接入层的业务数据流相对应。这些数据流具有预定义好的不同的QoS特性（如不同的可靠性)。
RAB 子流的特性
YYKAONKAa=
YD/T 1543.6-2007

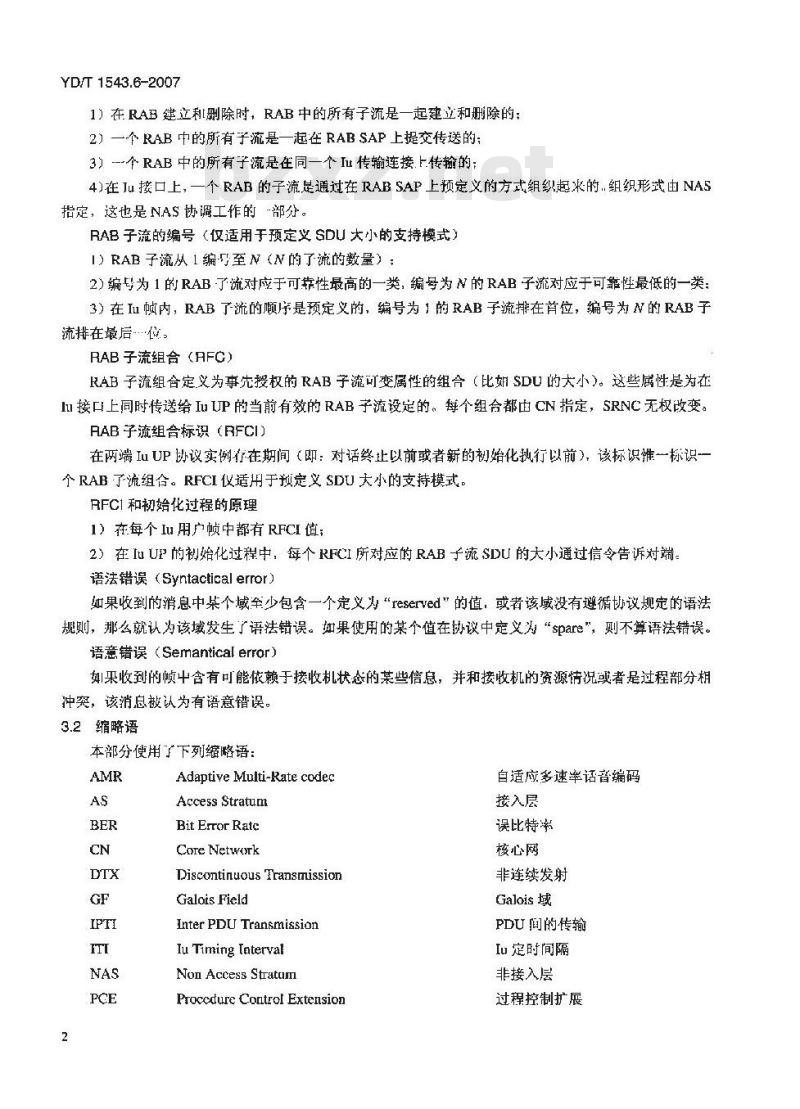

1）在RAB建立利删除时，RAB中的所有子流是一起建立和删除的：2）一个RAB中的所有子流是一起在RABSAP上提交传送的；3）一个RAB中的所有子流是在同一个Iu传输连接上传输的；4)在Ju接口上，一个RAB的子流是通过在RABSAP上预定义的方式组织起求的.组织形由NAS指定，这也是NAS协调工作的部分。RAB子流的编号（仅适用于预定义SDU大小的支持模式）I）RAB子流从1编号至N（N的了流的数量）；2)编号为1的RAB了流对应于可靠性最高的一类，编号为N的RAB 子流对应于可靠性最低的一类：3）在Iu帧内，RAB 了流的顺序是预定义的，编号为1的RAB子流排在首位，编号为N的RAB子流排在最后位。
RAB 子流组合(AFC)
RAB子流组合定义为事先授权的RAB子流可变属性的组合（比 SDU的大小)。这些属性是为在I接口上同时传送给IuUP的当前有效的RAB子流设定的。每个组合都由CN指定，SRNC无权改变。AAB子流组合标识（RFCI）
在两端IuUP协议实例存在期间（即：对话终止以前或者新的初始化执行以前），该标识一标识一个RAB了流组。RFCI仪适用于定艾SDU大小的支持模式：RFC1和初始化过程的原理
1）在每个u用顿中都有RFCI值：2）在Iu U的初始化过程中，每个RFCI所对应的RAB 子流 SDU的大小通过信令告诉对端语法错误（Syntacticalerror）如果收到的消息中某个域至少包含一个定义为“reserved”的值，或者该域没有避循协议规定的语法规则，挪么就认为该域发生了语法错误。如果使用的某个值在协议中定义为“spare”，则不算语法错误。语意错误（Semanticalerror）
如采收到的顺中含有可能依赖于接收机状态的某些信息，并和接收机的资源情说或者是过程部分相冲突，该消息被认为有语意错误。3.2缩略语
本部分使用了下列缩略语：
Adaptive Multi-Rate codec
AccessStratum
BitErrorRatc
Core Netwrk
Discontinuous Transmission
Galais Field
Inter PDU Transmission
Iu Timing Taterval
Non Access Stratum
Procedure Control Extension
自适应多速率话音编码
接入层
误比特渐
核心网
非连续发射
Galois 域
PDU间的传输
Iu定时间隔
非接入层
过程控制扩展
SMpSDU
3.3概念
Protocol Data Unit
Procedure Control Bitmap ExtensionQuality of Service
Radio Access Bearer
Radio Access Network Application PartRABsubFlowCombinalion
RFC Indieator
Radio Network Layer
Service Access Point
Service Data Unit
Support Mode for predefined SDU sizeServing RNC
Serving RNS
Service Specific Segmentation And ReassemblyTransportFormatCombination IndicatorTransport Format IdentificationTandem Free Operation
Transport Net wurk Iayer
Transparent Mode
User Plane
User to User Information
luUP的操作模式（luUPmodeofoperation）协议数据单
YD/T 1543.6-2007
过程控制位图扩展
服务质量
无线接入承载
无线接入网络应用部分
RAB 子流组合
RFC指示
无线网络层
业务接入点
业务数据单元
用于预定义SDU尺-F的支持模式
服务 RNC
服务RNS
业务特定的分段和重组
传送格式组合的标识
传送格式标识
免二次编码操作
传输网络层
透明模式
用产面
用户到用户信息
Iu用面协议的个目标是保证CN域（电路交换或者分组交换）的独立性，保证它狠少受到或者完全不受到传输网络层的限制。达到了这个日标，就可以进行灵活的业务演进而不用考虑对CN域的影响，也可以将某种业务从-个CN域迁移到另一个CN域。因此，IuUP协议据于RAB，而不是基丁CN域或者（电信）业务，定义了具体的操作模式，IuUP的操作模式定义了是否采用和采用哪一个特征集合，用来实现RAB的QcS的要求。IuUP协议 PDU类型
LuUP协议PDU类型是为某个给定的IuUP操作模式而定义的，一个IuUP的PDU类型定义了一种IuUP协议恢的懒结构。比如，-..个具有特定帧头格式和顺净荷部分的顿就可以被指定为一个特定的PDU类型，用于一个给定的IuUP操作模式。码转换器（TC）
在网络中，用于完成两种语音编码或者两种编码方案之间相互转换的物理设备（码转换器也可以包含其他功能，如GSM中的速率自适应）。m
TIKAONTKAca-
YD/T1543.6-2007
4概述
4.1概要说明
IuUP协议位于Iu接口的无线网络层的用户平面：IuUP协议层：IuUP协议用于传送与无线接入承载相关的用户数据。一个IuUP协议实例（instance）只与个RAB相关，如果与-给定UE建立了几个RAB，那么这些RAB将使用相应的几个Iu UP实例。如[2定义，IuUP协议实例存在于Iu接入点上，即位于CN和UTRAN。当RAB需要在IuUP中传输用户数据时，每个Iu接口接入点上都由有一个相应的IuUP协议实例。这些IuUP协议实例应同相关的RAB一起建立、重定位或者释放这些对等协议实例完成的RAB功能将依赖下IuUP的操作模式，关于uUP操作模式的定义，下文中有具体的说明。
图1说明了IuUP协议层的逻辑位置和接入层以外的数据流源头的位置。NAS Date
Streams
protocols
Non-Access
praiocols
Uger plane
Bearers
procedure
Tralisport
图1luUP协议在UTRAN总体结构中的位置（用户平面）4.2操作及功能说明
4.2.1luUP协议的操作模式
NASData
Sireams
Userplate
Bearers
procedure
根据前文所述的概念，IuUP协议选定相应的操作模式。IuUP规定了两种操作模式：1）透明模式（TrM：TransparentMode):2）对 SDU大小进行预定义的支持模式（SMpSDU：Support Mode for predefined SDU size)。IuUP协议实例选择什么样的操作模式是由CN在RAB建立时决定的，做出决定的依据是RAB的特性。这个决定在RAB分配和重定位期间，通过无线网络层的控制平面对每个RAB下达。然后在用户平面建立期间，内部通知IuUP协议层。运作模式的选定与该RAB的属性捆绑在一起，除非该RAB更换，否则不能改变。4.2.2透明模式（TransparentMode）具有以下特征的RAB采用透明模式：仅仅传输用户数据，不需要Iu UP协议的其他特性。图2说明了IuUP协议层的透明模式。4
Jp UP layer in
trangparent tnode
TNL-SAP
Iu Inrerface
RNL-SAP
Non Aoceus
Stratum
Access Straun
Iu UP layer ia
transparent mode
TNL-SAF
图2lu接口上处于避明模式的u uP协议层YD/T 1543.6-2007
在这种模式下，Iu LP 协议实例在 Iu 接口,上不与其对等实例进行任何 Iu UP 协议信息的交换，即不发送Iu慎。此时，高层与传送网络间交换的PDU在Iu UP协议层是透传的，举例来说，GTP-U PDU 可以采用 Iu UP协议的透明模式来传送，4.2.3支持模式 (Support Made）具有以下特征的RAB采用支持模式：除了传输用户数据之外，还需要使用 Iu UP协议的某些特性。在这种操作模式下，对等IuUP协议实例间有IuUP懒的交换。（注意：在透明模式下，没有IuUP懒生成）
图3是IuUP协这层支持模式的功能模型。UTRAN
hu UP layer in
Bupport mode
Suppoct Mode
Pactioce
W Interface
RNL-SAP
Transfer of Iu
UP grotccol
NonAccess
Stratnm
Arces Stratum
Suppant Mode
Fancticns
图3支持模式的luUP协设层
TIKAONTKAca-
YD/T1543.6-2007
需要IuUP协议支持的某些RAB，以某些特有的方式对IuUP协议甚至无线接口协议进行约束。如：某些RAB可以有预定义的可变速率。LuUP支持模式应支持这些变化。这里推一定义的支持模式是：预定义SDU大小的支持模式（SMpSDU）。例如：AMR语音的FDU使用预定义SDU大小的支持模式进行传输，因为它需要一些过程控制功能及一些关于数据流的特定功能，而其传输的用户数据大小则可以根据预定义的方式进行变化。5透明模式，version1
5.1概述
5.1.1透明模式的luuP操作
透明模式的IuUP层位于用户平面，用于在Iu接口透明地传送数据。两层通过SAP传送NAS（NonAccessStratum）数据流。5.1.2递明模式下，IuUP协设层的接口与透明模式IuUP协议层接口的是传输网络层和高层。透明模式下，IⅢUP协议层是一个空层，非接入层数据流的PDU通过它在高层与传输网络层之间进行传输。透明模式下，IuUP协议层利用传输网络层提供的服务，在IuUP接口上传输IuUPPDU。5.2透明模式下，IuUP协设层提供的服务透明模式下，IuUP协议层具有传输用户数据的功能。5.3用户面数据传输层需要提供的业务透明模式下，IuUP协议层靠要传输网络提供以下业务：——用户数据的传输：
一当RAB参数为\DeliveryOrder\E时顺序传输SDU。5.4明模式下，luUP通信的要索
5.4.1透明模式的顺格式
透明模式下，IuUP协议层的PDU格式如图4所示。该顿在LuUP协议层的上层与传送网络层之间（TNL-SAP）透明传输。免费标准下载网bzxz
Paylaal
图4透期模式下的顿格式
这个PDU长度可以为n个字节。其中，为可变值，其最大范围由用户数据的类型（如P包）决定。在 Iu UP 协议层中没有具体的长度指示。6
6预定义sDu大小的支持横式，versian16.1概述
6.1.1支持模式下，Iu UP 的操作YD/T1543.6-2007
在支持模式下，IuUP协议层在传输数据流时，需要在用I面（UP）中进行帧处理。两层通过SAP传送NAS数据流。
6.1.2支持模式下，Iu UP协议层的接口作为接入层的一部分，在支持模式下，IUP协议层为非接入层的数据流提供必需的服务和功能。在支持模式下，IuUP通过用于信息传输的专用 SAP 向用广面高层提供服务，参见[5]。在支持模式下，Iu UP 协议利用传输层提供的服务，在 Iu 接口上传输 [u UP PDU。6.2支持模式下，luUP协议层提供的服务对SDU大小进行预定义的支持模式。支持模式有以下功能：一传输用户数据：
一初始化：
速率控制：
一时间对齐：
一错误事件处理；
—慎质量分类。
6.3用户面数据传输层需要提供的服务在支持模式下，传输网络层向Iu UP协议层提供如下服务：一传输用户数据；
当RAB参数为“Delivery Order”IE时顺序传输 SDU。6.4支持模式下，lu UP 协设的功能6.4.1支持模式下 IuUP协设层的功能模型[u Interface
luUPlayer
suppartmode
NAS Data
hinction
TNL-SAP
NonAccenB
Access Stramnm
Iu UP layer
Bupport mode
AS Daa
Frarae Handler
fuoction
TNL-SAF
图5支持式下，IUUP协设层的功能模型在支持模式下，IuUP协议层有以下三类功能7
TIKAONTKAca-
YD/T 1543.6-2007
1）顿处理器功能；
2）过程控制功能；
3）针对NAS数据流的功能。
6.4.2慎处理器功能
该功能负责对IuUP协议顿的不同部分进行成懒与解：该功能获取IuUP协议恢的不同部分并将控制域设置成正确值（该功能包括顿号的处理）。同时，它也对协议赖控制部分的语义正确性提供保证。该功能负宽与传输层的相互交流。同时，该功能还负责IuUP顿的顿头CRC校验。在帧头CRC校验中发现错误的IuUP顿将被丢弃。
6.4.3过程控制功能
这组功能对在IuUP协议层的多个过程进行控制。这些功能负贫IuUP懒过程控制部分。这些过程主要包括：
一传输速率控制：该过程在LuUP上控制所允许的传输速率集。传输速率集由多个RFCI指示表示。该过程的控制功能负贡与DUP协议层外的功能相互作用。一初始化：该过程用于在支持模式下控制初始化信息的交换。初始化信息中可以包含RFCI集，而此处的RFCI集在连接中断前和下一次初始化过程以前都将有效。这个过程同时也被用来进行相应RAB需要的Iu UP模式的版本协商。
一时间对齐：该过程用于控制Iu接口上的下行链路数据到RNC的时序。控制该过程的功能与IuUP协议层外的功能相互作用。
一错误事件处理：该过程用于控制故障检测信息在Iu接口上的交换。控制该过程的功能与IuUP协议层外的功能相互作用。
6.4.4针对N.AS数据流的功能
这组功能负责对数据净荷进行“有限操作”和顿号的一致性检查。如果在对顿号的检查中，由接收恢号序列间隙发现顿丢失（对于顿号同时间无关的RAB），则报告给过程控制功能。这组功能负责对IuUF懒的净荷部分进行CRC检验与计算。这些功能也负责顿质量分类处理。关于顺展量分类处理的内容将在随后的章节中说明。
这些功能与高层通过交换IuUP净中的Iu数据流块相互作用。必要时，这些功能还执行IuUP内净荷所需的填充和去填充的功能，这些功能与过程控制功能相互作用。这些功能为高层的过程控制功能提供接入服务。6.4.4.1顿质量分类功能
6.4.4.1.1概述
在IuUP的支持模式下，慎以恢质量分类符（FQC）进行划分。这种分类基于无线顿分类和RAB属性“Delivery af erroneous SDUs”IE 的设置。RAB 属性“Delivery of eoneous SDUg”IE 决定错误顿是否发送。
图6说明了IuUP慎质量分类功能的主要输入和输出信息。8
6.4.4.1.2FQC 信患的处理
Clasif
BUor no
[m Interface
RNL-SAP
Hetrop
FOCJCRC
FQC, CRC
Trensfer of Lu
图6lu UP的质量分类
6.4.4.1.2.1RNC 侧 FQC 信息的处理CN
Access Stratuan
aingirity
ptMade
YD/T 1543.6-2007
在SRNC发送端，支持模式功能将顿和无线懒质量信息作为输入。基于这些信息，为该懒设定FQC，加或不加上 CRC （基于 PDU 类型)，将帧发往 CN。SRNC侧的动作和 FQCIE的设置应该按照以下的步牌顺序热行：
a）如果至少有一个子流的属性“DeliveryoferroneousSDUs”正E设为“Na”，且该子流的无线懒分类是“Bad”，则该愤不发送：
b）否则，如果至少有一个子流的属性“Deliveryof erronousSDUs”正设为“Yes\，且该子流的无线恢分类为\Bad\，则该顿发送，并且该慎的 FOc域设为“bad radio\c）否则，该顿发送，并且该的FQC域设为“good\6.4.4.1.2.2CN 侧 FQC 信想的处理如果收到的赖有 CRC 校验，CN 侧支持模式功能在接收端应该对赖的净荷做 CRC 校验，并且将得到的赖和慎质量分类信息通过RNL-SAP向上传送。CN侧的动作和FQC域的设置应该按照以下步赚顺序执行：
a）当存在 CRC 校验并且 CRC 校验的结果指示出该 Iu UP顿为 \Bad”时，如果至少有～个子流的“DeliveryoferroneousSDUs”E设置为“No”，则该IuUP顿应该被丢弃：b）否则，当存在CRC校验并且CRC校验的结果指示出该IuUP懒为“Bad”时，如果至少有一个子流的\DeliveryoferroneousSDUs\E设置为\Yes\，则该顿继续向上传输，并且该帧的FQC域被设置为\Bad\
c）否则，该Iu UP慎继续向上传输，同时保持 FOC 域的设置和在 UTRAN 中的设置相同。6.4.4.1.2.3下行链路中FQC值息的处理如果有必要，CN侧的支持模式功能应该在发送端为顿的净荷添加CRC校验，并且将该顿和FQC(编码中总是设为“good\）一起发送。9
TKAoNTKAca-
