【YD通讯标准】 2GHz WCDMA 数字蜂窝移动通信网终端设备技术要求(第一阶段)

中华人民共和国通信行业标准
YD/T1547-2007
2GHzWCDMA数字蜂窝移动通信网
终端设备技术要求（第一阶段
Technical Specification for 2GHz WCDMA Digital Cellular MobileCormmunication Network User Equipment (Phase I )2007-05-16发布
2007-05-16实施

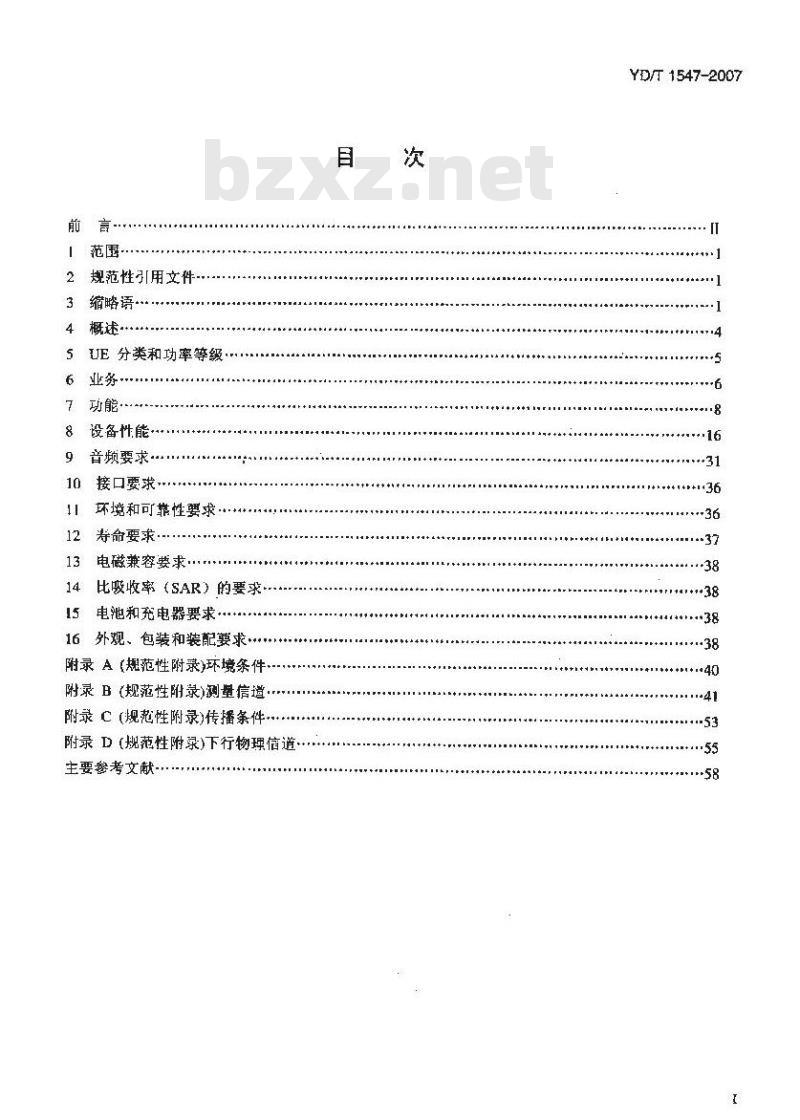

中华人民共和国信息产业部发布前
规范性引用文件
缩略语
UE分类和功率等级·
功能·
设备性能·
音频要求
接口要求，
环境和可靠性要求
寿命要求
13电磁兼容要求
14比啵收率（SAR）的要求-
15电池和充电器要求
16外观、包装和装配要求
附录A（规范性附录)环境条件
附录B(规范性附录)测望信道：
附录C规范性附录)传播条件，
附录D（规范性附录）下行物理信道主要参考文献
-TYKAONIKAa-
YD/T 1547-2007
YD/1547-2007

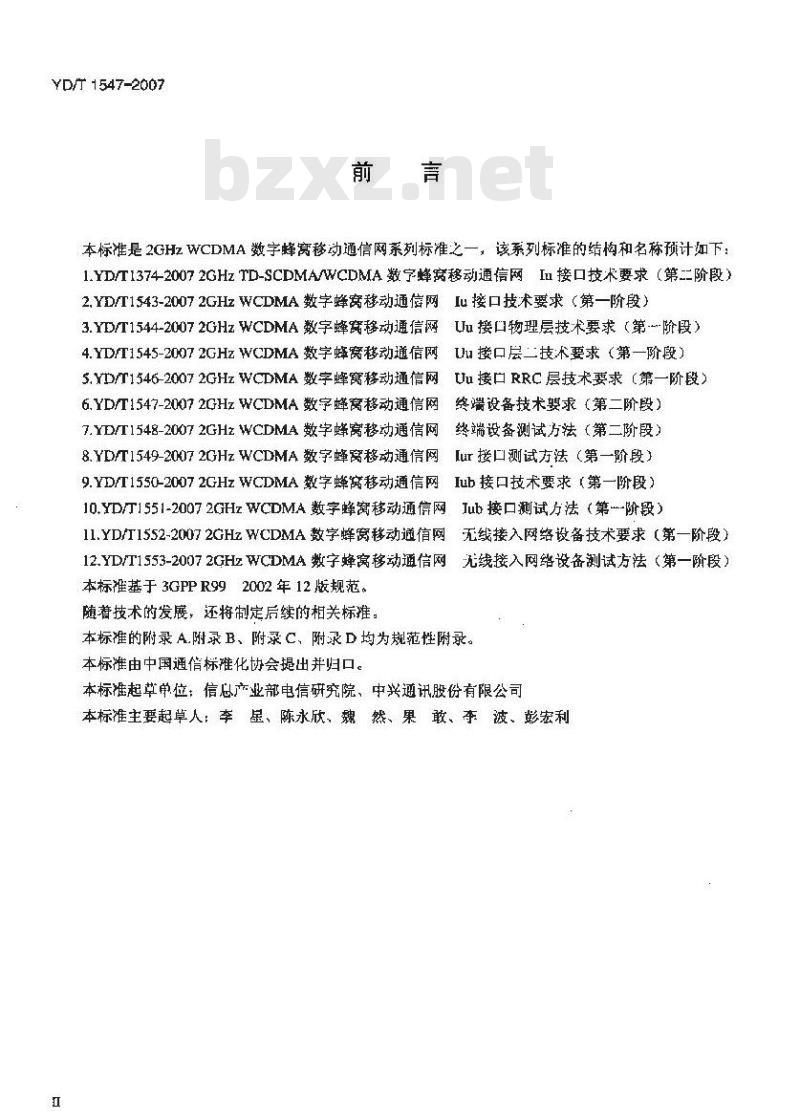

本标准是2GHzWCDMA数字蜂窝移动通信网系列标之一，该系列标准的结构和名称预计如下：1.YD/TI374-20072GHzTD-SCDMA/WCDMA数字蜂窝移动通信网Iu接口技术要求（第二阶段）2.YD/T1543-200T2GHzWCDMA数字蜂窝移动通信网Iu接口技术要求（第一阶段）3.YD/T1544-20072GHzWCDMA数字蜂宽移动通信网Uu接口物理层技术要求（第阶段）4.YD/T1545-20072GHzWCDMA数字蜂窝移动通信网Uu接口层二技:术要求（第一阶段）5.YD/T1546-200T2GHzWCDMA数字蜂窝移动通信网Uu接口RRC层技术要求（第一阶段）6.YD/T1547-20K072GHzWCDMA数字蜂窝移动通信网终端设备技术婴求（第二阶段）7.YD/T1548-20072GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第二阶段）8.YD/T1549-20072GHzWCDMA数字蜂窝移动通信网[ur接口测试方法（第一阶段）9.YD/T1550-20072GHzWCDMA数字蜂窝移动通信网Iub接口技术要求（第一阶段）10.YD/T1551-20072GHzWCDMA数字蜂窝移动通信网Jub接口测试方法（第--阶段）11.YDT1552-20072GHzWCDMA数字蜂窗移动通信网无线接入网络设备技术要求（第一阶段）12.YD/T1553-20072GHzWCDMA数字蜂窝移动通信网，无线接入网络设备测试方法（第一阶段）本标准基于3GPPR992002年12版规范。随者技术的发展，还将制定后续的相关标推：本标准的附录A.附录B、附录C、附录D均为规范性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位：信总产业部电信研究院、中兴通讯股份有限公司本标准主要起草人：李、显、陈永欣、魏然、果、敢、波、彭宏利1范围

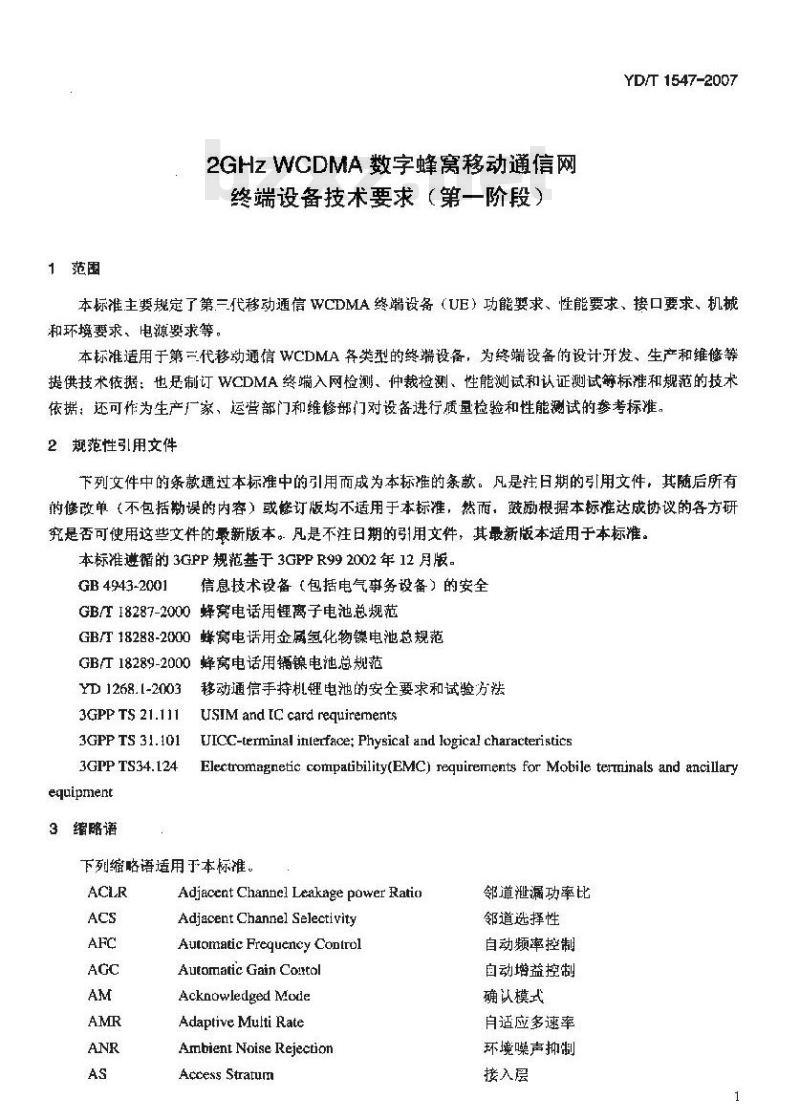

2GHzWCDMA数字蜂窝移动通信网
终端设备技术要求（第一阶段）YD/T 1547-2007
本标准主要规定了第三代移动通信WCDMA终端设备（UE）功能娶求、性能要求、接口要求、机械和环境要求、电源要求等。
本标准适用于第二代移动通信WCDMA各类型的终端设备，为终端设备的设计开发、生产和维修等提供技术依据：也是制订WCDMA终端入网检测、仲裁检测、性能测试和认证测试等标准和规范的技术依据：还可作为生产厂家、运营部门和维修部门对设备进行质星检验和性能测试的参考标准。2规范性引用文件
下列文件中的条款通过本标准中的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。本标准遵循的3GPP规范基于3GPPR992002年12月版。GB4943-2001
信息技术设备（包括电气事务设备）的安全GB/T18287-2000蜂窝电话用锂离子电池总规范GB/T18288-2000蜂窝电话用金网氢化物镍电池总规范GB/T18289-2000蜂窝电话用镍电池总规范YD 1268.1-2003
移动通信手持机锂电池的安全要求和试验方法USIM andIC card requirements3GPP TS 21.111
3GPP TS 31.101
3GPP TS34.124
equipment
3缩略语
UICC-terminal inlerface; Physical and logical characteristicsElectromagnetic compatibility(EMC) reguirements for Mobile terninals and ancillary下列缩略语适用于本标准。
Adjacent Channel Leakage power RatioAdjacent Channel SelectivityAutomatic Frequency Conlrol
Automatic Gain Coutol
Acknowledged Mode
Adaptive Multi Rate
Ambient Noise Rejection
Access Stratum
HTYKAONIKA-
邻道泄漏功率比
邻道选择性
自动频率控制
自动增益控制
确认模式
自适应多速率
环境噪声抑制
接入层

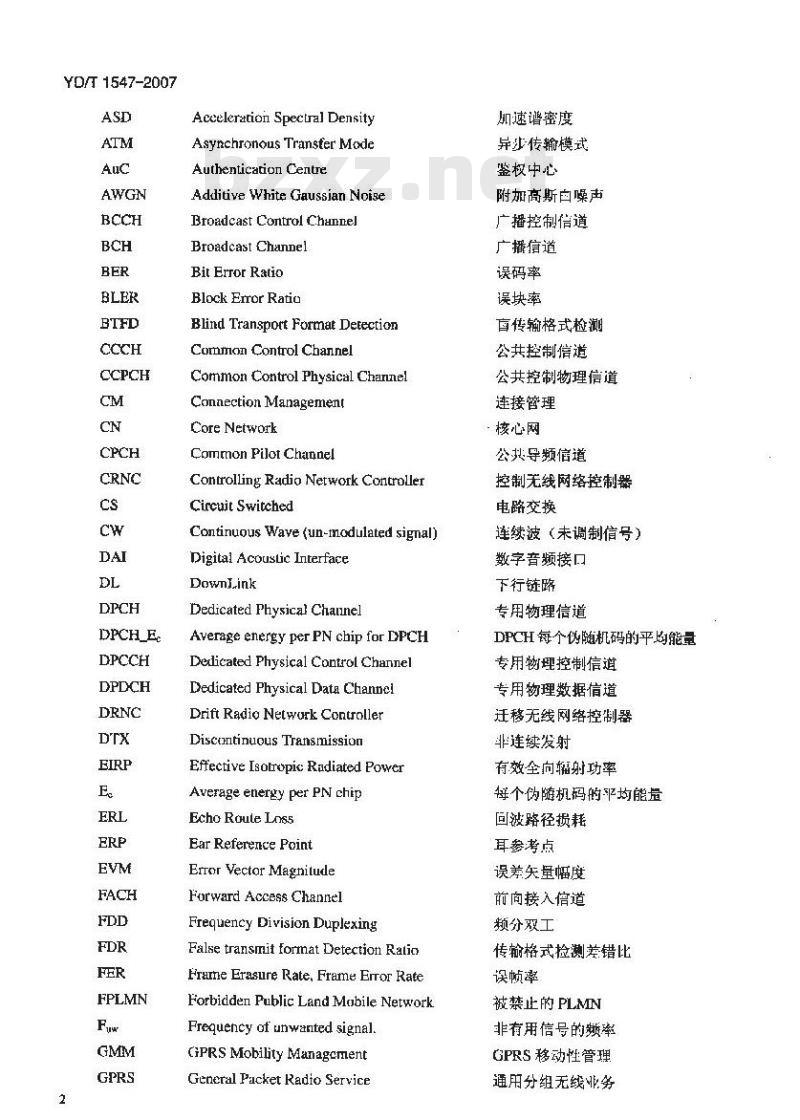

YD/T 1547-2007
DPCH_Ec
Acceleration Specral DensityAsynchronous Transter Mode
Authentication Centre
Additive White Gaussian NoiseBroadcast Control Chael
Broadcast Channei
Bit Error Ratio
Block Error Ratio
Blind Transport Format DetectionCommon Control Channel
Cormmon Control Physical Channe!Connection Management
Core Network
Common Pilot Channel
Controlling Radio Network ControllerCircuit Switched
Continuous Wave (un-modulated signal)Digital Acouslic Interface
DownL.ink
Dedicated Physical Chanel
Average energy per PN chip for DPCHDedlicated Physical Control ChannelDedicated Physical Data ChanneilDrift Radio Network ControllerDiscontinuous Transmission
Effective Isotropic Radiated PowerAverage energy per PN chip
Echo Route Loss
Ear Reference Point
Error Vector Magnilude
Forward Access Channel
Frequency Division DuplexingFalse transmit format Detection RalicFrane Erasure Rate, Frame Error RateForbidden Public Land Mobile NetworkFrequency of unwanted signal.GPRS Mobility Managcment
General Packet Radio Service加速谱密度
异传输模式
鉴权中心
附加高斯自噪声
广播控制信道
广播信道
误码率
误块率
盲传输格式检测
公共控制信道
公共控制物理信道
连接管理
·核心网
公共导频信道
控制无线网络控制器
电路交换
连续波（未调制信号）
数字音频接口
下行链路
专用物理信道
DPCH每个伪随机码的平均能量
专用物理控制信道
专用物理数据信道
迁移无线网络控制器
非连续发射
有效全向辐射功率
每个伪随机码的平均能量
回波路径损耗
耳参考点
误差矢量幅度
前向接入信道
颊分双工
传输格式捡测差错比
误帧率
被禁止的 PLMN
非有用信号的频率
GPRS移动性管理
通用分组无线业务
P-CCPCH
P-CPICH
P-TMSI

≤REFI>
Global System for Mobile cornmunicationsHome Public Land Mobile NetworkHybrid
Intermodulation
Intcrnational Mobile Subscribet IdentityInitial Transmission Power control modeMedium Access Control
Mobile Equipment
Mobility Management
Mouth Reference Point
Mobile Switching Centre
Non Access Straum
Orthogonal Chanel Noise SimulatorOccupied Bandwidth
Operator controlled PLMN
Peak to Average Ratic
Prinmary Common Control Phrysical ChannelPrimary Conimon Pilot ChannelPeak Code Domain Erron
Packet TMSF
Packet Data Convergence ProtocolPacket Data Protocol
Public Lnd Mobile Network
parts permillion
Radio Access Technology
Resolution Bandwidth
Radio Frequency
Radio Link Control
-TYKAONIKAa
全球移动通信系统
归属PLMN
混频器
YD/T 1547-2007
NodeB处的于扰信号功率电平
总接收功率频谱密度
UE天线接口处的邻频信道功率谱密度带限白噪声功率谱密度
下行链路所接收的功率谱密度
NodeB天线接口处的下行信号总功率谐密度
干扰信号功率电平
国际移动用户身份标识
初始传输功控模式
媒体接入控制
移动设备
移动性管理
嘧参考点
移动交换中心
非接入层
正交信道噪声模拟器
占用带宽
运营商控制的 PLMN
峰均比
主公共控制物理信道
主公共导频信道
峰值码域误差
分组 TMSI
分组数据收敏协议
分组数据协议
公众地移动网络
百万分之一
无线接入技术
分辨率带宽
参考灵敏度
无线链路控制
YD/T 1547-2007
S-CCPCH
S-CPICH
4概述
Receiving Loudness Rating
Last Registered PLMN
Radio Resource Control
Root-Raised Cosine
Received Signal Code Power
Received Signal Strength IndicationSpecific Absorption Rate
Secondary Common Control Physical ChannelSecondary Common Pilot ChannelSynchronisation Channel consisting of Primaryand Secondury synchronisation channelsSignal to Interference RaticSending Loudnens Rating
Serving Radio Network ControllerSimulator System
Site Selection Diversity TransimissionSidetone Masking Rating
Space Time Transmission DiversityTime Division Duplexing
Transport Format CombinationTransmission Gap Connection Frame NumberTransmission Gap Distance
Transmission Cap Length
Transmission Gap Pattern LengthTransmission Gap Palterm Repetition CountTransmission Gap Starting Slot NumberTemporary Mobile Subscriber IdentityUser Equipment
Universal Integrated Circuit CardUser controlled PLMN
Universal Terrestrial Radio Access NetworkVisitor PLMN
Wideband Code Division Multiple Access接收响度评定值
上次登记的 PLMIN
无线资源管理
根升余弦
接收倍号码功率
接收信号强度指示
比吸收率
辅助公控制物理信道
辅助公共导频信道
同步信道（包括主同步信道，辅助同步信道）
信干比
发送响度评定值
脏务无线网络控制器
模拟系统
定点选择分集发射
侧音蔽评定值
空间时间发射分集
时分双工
传输格式组合
传输间隔连接帧号
传输间隔距离
传输简隔长度
传输间隔图案长度
传输间隔图案重复计数
传输间隔开始时隙号
临时移动用广身份标识
用户设备
通用集成电路卡
用户控制的PLMN
通用陆地无线接入网络
访问地 PLMN
宽带码分多址
WCDMA终端设备，亦称为用广设备（UserEquipment或UE），根据其用途和功能的不同可分为多种类型。终端根据其连接设备不同应提供相应的兼容性接口，如WCDMA/GSM终端与WCDMA/GSM网络设备的空中接口、USB接口、红外数据接门等，终端设备应包含能进行无线信号收发、基带处理和高4
YD/T 1547-2007
层应用运行的ME设备(Mobile Equipment)和一个或多个可拆御的可以保存数据、程序和安全身份识别的智能卡USIM，如图所示。其中，ME和USIM之间通过标准的 Cu接口相连。ME设备逻辑上可进一步分为更小的单元设备，它们分别是负责无线接收和发送及相关功能的MT(MobileTermination）设备和负责运行端到端高层应用的 TE (Terminal Equipmient)设备。 MT 设备和 TE 设备之间可以通过多种物理方式（有线或无线）实现连接。
图1WCDMA终端设备逻辑结构
在图2所示的WCDMA逻辑结构图中，UE通过WCDMA空中接口(Uu接口）与无线接入子系统(RNS）相连，并通过这个接入子系统与核心网设备(CN)实现通信，进而完成整个端到端的业务接续。CN
Node B
Node B
Node E
图2UE在WCDMA系统评辑结构中所处的位耳5UE分类和功率等级bzxZ.net
5.1UE的分类
根据终端的尺寸和使用范围，大致可将终端进行以下分类：lub
Node B
（1）手持台（于机）：体积小，适合丁于持，能敏独立支持WCDMA电信业务和/或承载业务的ME设备（2）车载台：不能单独使用，需安装/连接在机动车.上，能够支持WCDMA电信业务和/或承载业务5
HTYKANIKAa
YD/T 1547-2007
的M设备。一般情况下，最大发射功率等级较于持台要大。（3）固定无线接入台：通过WCDMA空中接口技术，以无线连接替代传统国定台的有线连接，能够支持WCDMA电信业务和/或承载业务的ME设备，-般情况下，最大发射功率等级较手持台要大，且需外接电源。
【4】数据卡：不能独立使用，需要与其他诸如笔记本电脑或PDA等设备连接后才能支持WCDMA电信业务或承载业务的MT设备。（S）其他终端：不属于以上类型，可独立或与其他设备联合使用，支持WCDMAWCDMA电恼业务或承载业务的MT设备。
根据终端支持的无线接入技术(RAT)的数量，可将终端分为两种类型：（1）单模终端（I!支持WCDMA接入技术）（2）多模终端（支持WCDMA及H他至少：·种无线接入技术）5.2UE的功率等级
UE的功率等级是按最大输出功率来定义的。如表1所示，UE按功率等级可分为4级。表 1 UE 的功率等级
功率等
6业务
最大输出功率
+33dBn
+27dBm
+24dBm
+21dBm
这单所涉及的各类业务为UE使用WCDMA进行接入时所需要支持的业务，不同类型的UE根据其应用场合和成用需求支持下面所述各类型业务中的一种或多种具体业务，但应至少支持电信业务或承载业务中的一种具体业务，对于手持台（下机）类型的UE，应至少支持电话业务、紧愈呼叫和基于电路域传送的点对点短消息业务这三种电信业务及其对成的承载业务，柱：WCDMA/GSM双模终端的GSM部分的相关业务不在本部分描述。6.1电信业务
UE支持的电信业务包括以下三类，1.电话业务：采用AMR自适应可变速率话音编解码器。对于支持此业务的CE，静态12.2kbit/s速率必选。
2.紧急呼叫：支持话音业务的UB必须支持紧急呼叫业务。3.点对点短消息业务：
基于电路域传送的短消息业务：①基于分组域传送的短消息业务：@点对多点短消息业务一一小区广播业务。6.2承载业务
UE可支持如下所述的电路域承载业务和分组域承载业务，6
6.2.1电路域承载业务
1.多种速率的AMR语音类别，包括以下各种速率：- 12.2kbit/s AMR
+ 10.2 kbit/s AMR
-7.95 kbit/s AMR
- 7.4 kbit/s AMR
- 6.7 kbit/s AMR
- 5.9 kbit's AMR
- 5.15 kbit/s AMR
- 4.75 kbit/s AMR
对于支持话音业务的UE，12.2kbit/s为必选，其余速率可选，可变速率亦可选。2.透明数据业务，包括以下两种类型+[4.4~64kbit/s同步数据：
·14.4~64 kbits 异步数据。
3.非透明数据业务，包括以下两种类型：·14.4~57.6kbitrs同步数据：
·14.4~57.6khit/s异步数据。
4.可视电话：支持可规电话业务的UE应符合可视电话相关标准的要求。6.2.2分组域承载业务
YD/T 1547-2007
·下行最高384kbit/s的分组数据业务：支持分组数据业务的UE应具备下行384ktbit/s承裁速率的分纽数据传输的能力：同时根据网络情况和高层业务/应用需求，UE应能实现低于384kbit/s的多种粒度(如64kbit/s、128kbit/s等）承载速率的分组数据传输：，下行384kbit's以上.到2Mbit/s分组数据业务：高于384kbits承载速率的分组数据业务对支持分组数据业务的UE为可选要求。
6.2.3多个承载业务组合
1.可以支持AMR评音，电路域的数据业务和分组域的数据业务的多种业务组合方式，同时支持AMR语音和分组域的数据业务：对同讨具备电路域和分组域业务能力的UE，应至少支持AMR12.2kbit/s+PSDL、64kbit/s/UL、64kbit/s的承载组合，其余AMR速率或分组速率的组合可选支持：
·同时支持电路域的数据业务和分组域的数据业务：该项对同时具备电路域和分组域业务能力的UE为可选要求：
，同时支持两个分组域的数据业务：该项对具备分组域业务能力的UE为可选要求。2.UE应支持建立至少2个业务承载的组合。6.3补充业务
UE可配合网络完成表2中的补充业务。支持语音业务的UE必须支持表2中的补充业务。UE应能通过人机界面或通过AT指令完成补充业务激活、去活、调用和查询。7
HTYKAONIKAa
YD/T 1547-2007
6.4增值业务
丹码识别类
呼叫提供类
孵叫完成类
多方通信类
计费类
呼叫限制类
表2UE支持的扑充业务
主叫号码识别显示
主叫导码识别限制
无条件呼叫前转
遇移动用户忙呼叫前转
遇无应答呼叫前转
遇移动用户不可及呼叫前转
呼叫等待
呼叫保荐
多方通话
计费通知(信息)
计费通知(计费)
闭锁所有出呼叫
闭锁所有闽际出呼叫
闭锁除娟属PLMN国家外所有国际出呼叫闭锁所有入呼叫
当漫游出归闻PLMN闲家后，闭锁入呼洲UE可根据其功能需要选择支持以下业务和应用，其业务和应用方面技术要求应参照国家相关规定和相关标推的技术要求。
·定位业务待定。
·多媒体短消息（MMS）：支持MMS的LE应逆避循《数字蜂窝移动通信系统网多媒体消息终端设备技术要求》中的相关要求。
·WAP：支持 WAP 的 UE应避循WAP 终端技术要求》中的相关要求。·Juva：支持Java的UE应遵循Java终端设备技术要求”中的相关要求。·流媒体：待定。
7功能
7.1UE人机界面的基本功能
各种类型的UE人机界面应符合表3所列的基本功能要求。名称
被叫号码显示
呼叫进展信号指示
国家/PLMN 指示
国家/PLMN 选择
短消息指示和证实
短消息溢出指示
业务指示器
双音多频功能（DTMF）
签约识别管理
（卡识别管理）
电池容盟指示及告警
中文支持能力
电话号码薄功能
RAT 模式指示
主叫号码识别指示
呼叫时间提示指示
表 3UE 人机界面的基本功能
手持台必选支持：
其他类型UE根据应用需求可叮选支持于持台必选支持：
其他类型 UE根据应用需求可选支持手持台必选支持：
YD/T1547-2007
其他类型如有可视人机界而应支持，如果无人机界面可不支持手持台必选支持：
其他类型UB根据应用需求可选支持手持台必选支持：
其他类型 UE根据应用筛求可选支持必选支持
于持台必选支持：
其他类型 UF 根势应用备求可选支持乎持台必选支持：
其他类型UE根据应用需求可选支持手持台必选支持：
其他类型UE如有可视人机界面应支持、如果无人机界面可不支持手持台必选支持；
其他类型UE根据应用希求可选支持年持台必选支持：
便携台，车载台和固定无线接入台如有可视人机寻面应支持，如案无机界面可不支持
手持台、车载台和固定无线接入台必选支持：数据卡可选支持
手持台必选支持：
其他类型UE根据盛用需求可选支持手持台必选支持：
其他类型UE根据用需求可造支持手持台必选支持：
其他类型UE根据应用带求可选支持支持多个R4T的手持台必选支持：支持多个RAT的其他类型LE根据应用需求可选支持，车载台，数据可选支持：
固定无线接入台可不支持
手持台必选支持，
其他类型UE根据应用需求可选支持于持台必选支持：
其他类型UE根帮应用需求可选支持9
HTYKAONIKAa
