【YD通讯标准】 IP 网络技术要求 —— IP 网与 PSTN、ATM、移动网互通

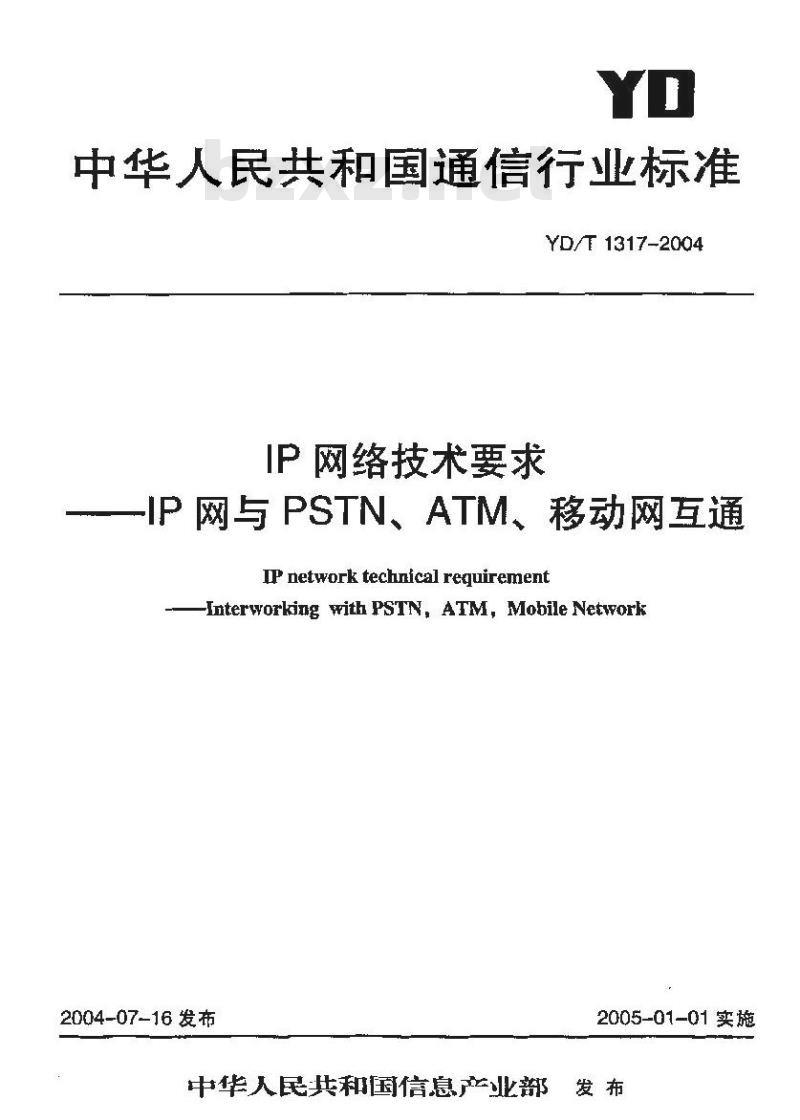

中华人民共和国通信行业标准
YD/T 1317-2004
IP网络技术要求
一IP网与PSTN、ATM、移动网互通IP network technical requirement-Interworking with PSTN, ATM, Mobile Network2004-07-16 发布
中华人民共和国信息业部都
2005-01-01实施

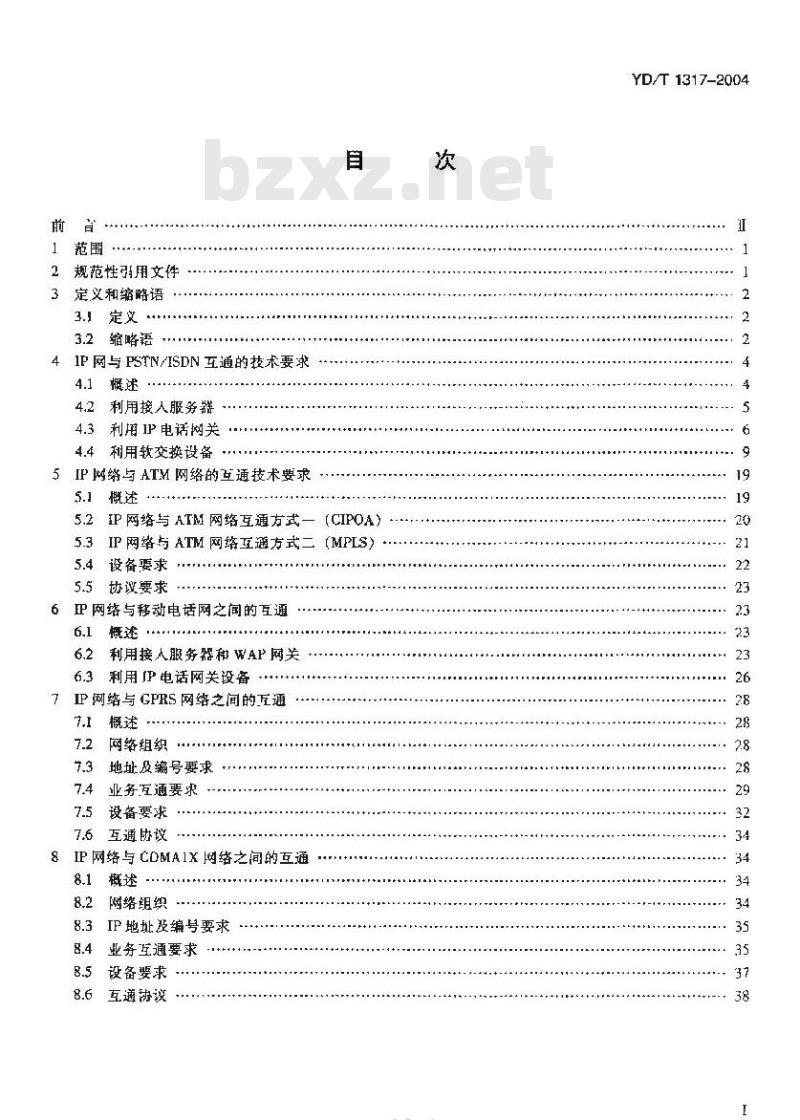

1范围
2规范性引用文件
3定义和缩略语
3定义...
3.2缩略语
4IP网与PSTN/ISDN 互通的技术要求4.1
利用接人服务器
利用 IP电话网关
4.4利用软交换设备，
5IP 网络与 ATM 网络的互通技术要求5.1
IP 网络与 ATM 网络互通方式一(CIPOA)IP网络与ATM 网络互通方式二（MPLS)5.4设备要求
协议要求
P网络与移动电话网之间的互通
利用接人服务器和WAP网关
利用P电话网关设备
IP网络与GPRS网络之间的互通
网络组织
地址及编号要求
业务互通要求
设备要求
互通协议
IP网络与CDMA1X网络之间的互通8
网络组织
IP地址及编号要求
业务互通要求
设备娶求
互通协议
YD/T1317-2004

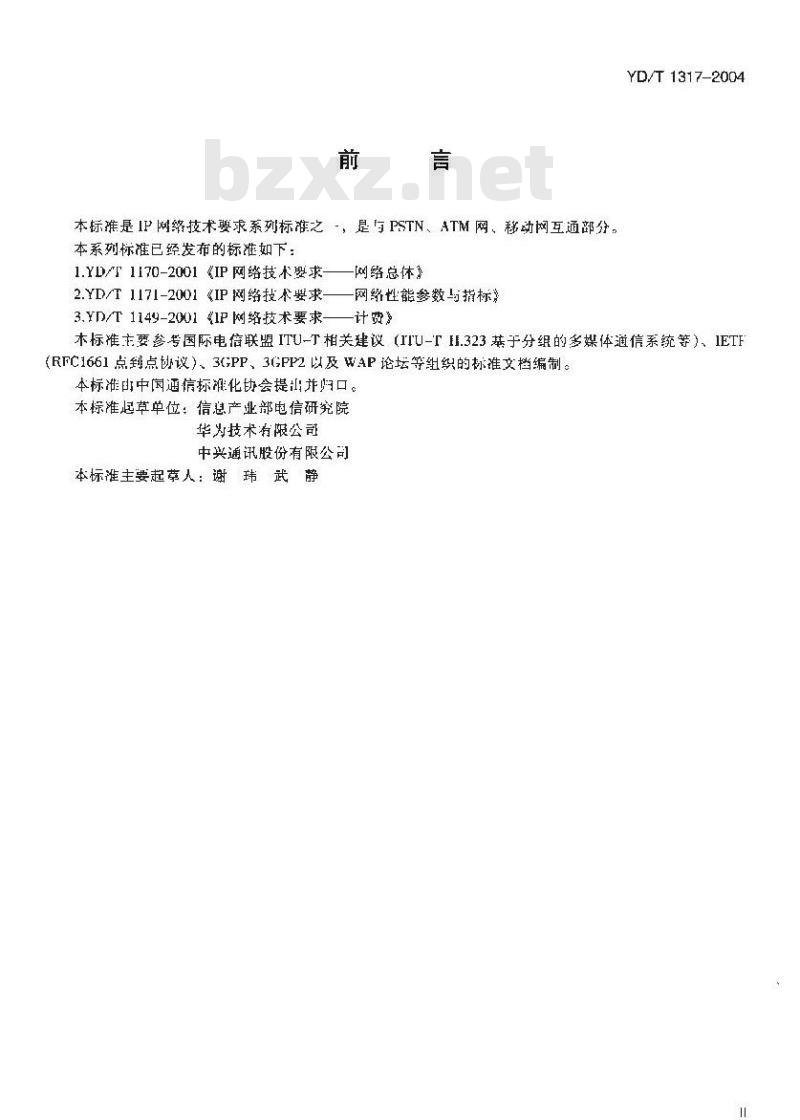

本标推是IP网络技术要求系列标准之，是与PSTN、ATM网、移动网互通部分。本系列标准已经发布的标准如下：1.YD/T 1170-2001 《IP网络技术要求-——网络总体》
2.YD/T1171-2001《IP网络技术婴求——网络性能参数与指标3,YD/T1149-2001 《1P网络技术要求——计费》YD/T 1317-2004
本标准主要参考国际电信联盟 ITU-T相关建议 (ITU-T H.323 基于分组的多媒体通信系统等)、1ETF(RFC1661点到点协议)、3(PP、3GPP2以及WAP论坛等组织的标准文档编制。本标准出中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院华为技术有限公司
中兴通讯股份有限公司
本标准主要起草人：谢玮武静

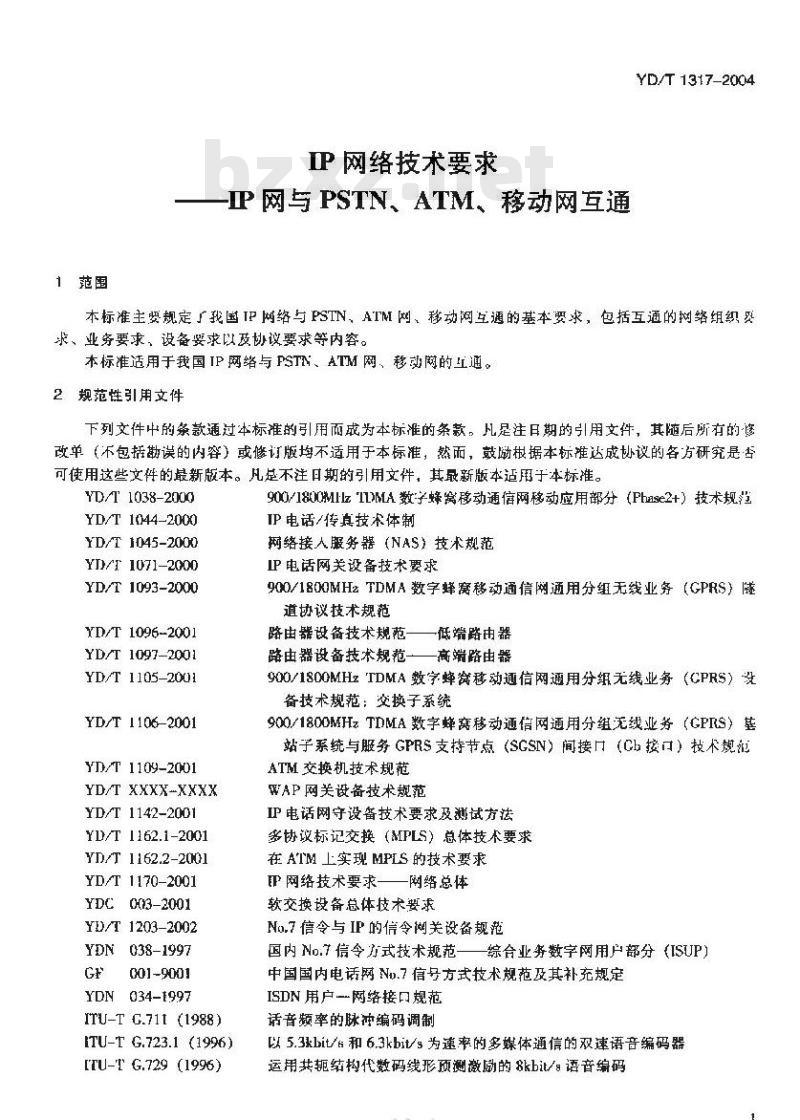

1范围
IP网络技术要求
-IP网与PSTN、ATM、移动网互通YD/T 1317-2004
本标准主要规定「我国IP 网络与PSTN、ATM 网、移动网互通的基本要求，包括互通的网络组织必求、业务要求，设备娶求以及协议要求等内容。本标准适用于我国IP网络与FSTN、ATM网、移动网的工通。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的像改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T 1038-2000
YD/T 1044-2000
YD/T1045-2000
YI)/I 1071-2000
YD/T 1093-2000
YD/T1096-2001
YD/T 1097-2001
YD/T 1105-2001
YD/T 1106-2001
YD/T 1109-2001
YD/T XXXX-XXXX
YD/T 1142-2001
YD/T 1162.1-2001
YD/T 1162.2-2001
YD/T 1170-2001
YDC003-2001
YD/T 1203-2002
038-1997
001-9001
034-1997
ITU-TC.71t(1988)
ITU-T G.723.1 (1996)
[TU-T G.729 (1996)
900/1800MIzTL>MA数字蜂窝移动通信网移动应用部分（Phase2+）技术规范IP电话/传真技术体制
网络接人服务器（NAS）技术规范IP电话网关设备技术要求
900/1800MH2TDMA数字蜂窝移动通信网通用分组无线业务（GPRS）隧道协议技术规范
路由器设备技术规范——低端路由器路由器设备技术规范——高端路由器900/1800MHzTDMA数字蜂贫移动通信网通用分组无线业务（CPRS）设备技术规范；交换子系统
900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（CPRS）基站子系统与服务GPRS支持节点（SGSN）间接门（Ch按口）技术规证ATM交换机技术规范
WAP网关设备技术规范
IP电话网守设备技术要求及测试方法多协议标记交换（MPLS）总体技术要求在ATM 上实现 MPLS 的技术要求网络技术要求——网络总体
软交换设备总体技术要求
Na,7信令与IP 的信令网关设备规范国内No.7信令方式技术规范——综合业务数字网用户部分（ISUP）中国国内电话网Nn.7信号方式技术规范及其补充规定ISDN用户网络接口规范
适音频率的脉冲编码调制
以5.3kbit/s和6.3kbit/s为速率的多媒体通信的双速语音编码器运用共轭结构代数码线形预测激励的8kbit/：语音编码TYKAONIKAca
YD/T 1317--2004
ITU-TH.323(1999)
ITU-T H.245 (1998)
ITU-T T.30 (1998)
ITU-T T.38 (1998)
RFC1661
RFC2138
RFC2139
RFC3012

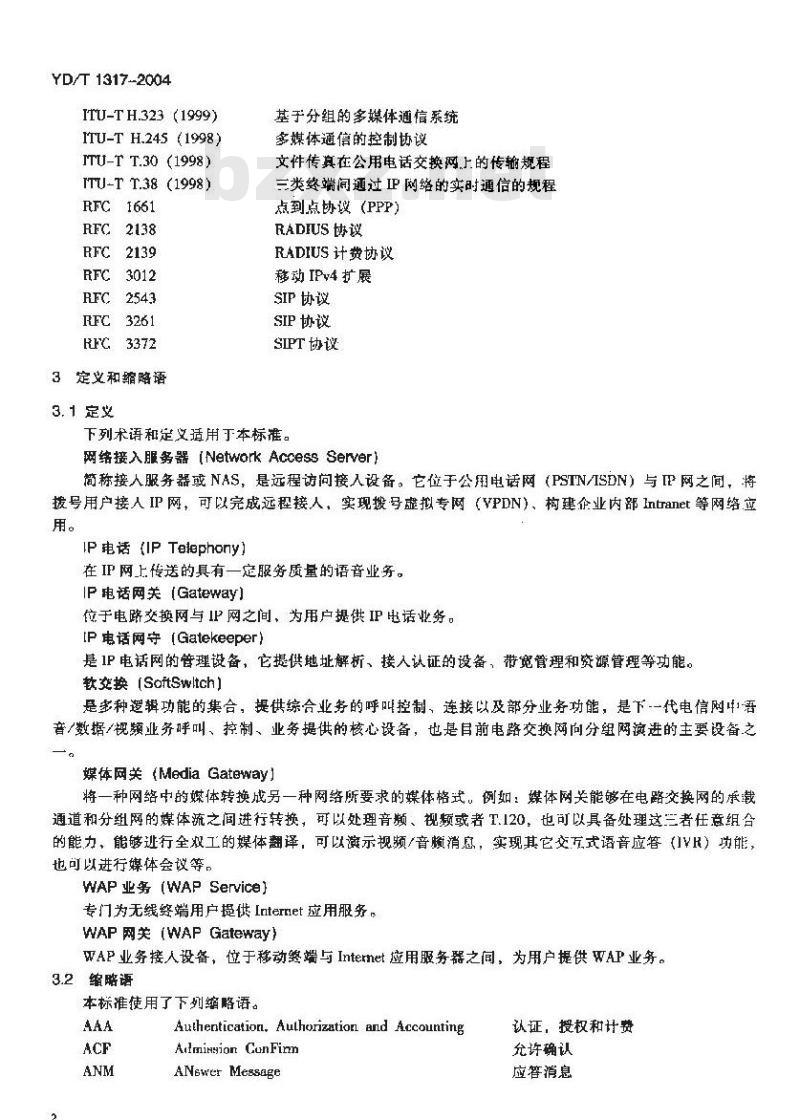

定义和缩略语
3.1定义此内容来自标准下载网
基于分组的多媒体通信系统
多媒体通信的控制协议
文件传真在公用电话交换网上的传输规程三类终端间通过IP网络的实时通信的规程点到点协议(PPP）
RADIUS协议
RADIUS计费协议
移动 IPy4扩展
SIP 协议
SIP 协议
SIPT协议
下列术语和定义适用于本标准。网络接入服务器【Network Acoess Server]简称接人服务器或NAS，是远程访接入设备。它位于公用电话网（PSTN/ISDN）与IP网之间，将拨号用户接人IP网，可以完成远程接人，实现拨号虚拟专网（YPDN）、构建企业内部Intranet等网络立用。
IP电话(IPTelephony)
在IP网上传送的具有一定服务质量的语音业务。IP电话网关（Gateway)
位于电路交换网与IP网之间，为用户提供IP电话业务。[P电话网守{Gatekeeper}
是1P电话网的管理设备，它提供地址解析、接入认证的设备，带宽管理和资源管理等功能。软换（SoftSwltch）
是多种逻辑功能的集合，提供综合业务的呼叫控制，连接以及部分业务功能，是下-一代电信网1语音/数据/视题业务呼叫、控制、业务提供的核心设备，也是目前电路交换网向分组网滤进的主要设备之媒体网关MediaGateway）
将一种网络中的媒体转换成另一种网络所要求的媒体格式，例如：媒体网关能够在电路交换网的承载通道和分组网的媒体流之间进行转换，可以处理音题、视颊或者T.120，也可以具备处理这三者任意组合的能力，能够逃行全双工的媒体翻译，可以演示视频/音赖消息，实现其它交万式语音应答（IVR）功能，也可以进行媒体会议等。
WAP业务 (WAP Service)
专门为无线终端用户提供Internet应用服务，WAP 网关 (WAP Gateway)
WAP业务接人设备，位于移动终端与Intenet应用服务器之间，为用户提供WAP业务。3.2缩略语
本标准使用了下列缩略语。
Authentication,Authorization and AccountingAiimingion CunFim
ANswer Message
认证，授权和计费
允许确认
应答消息
IP Sec
Access Point Name
Admission ReQuest
Asynchronous Transfer Mode
Bearer Independerl Call ControlBorder Gateway
Base Station Subsystem
Constant Bit Rate
Call Cantrol Function
Corde Division Multiple AccessClassical IP Over ATM
Cellular Digital Packet DataCall Detail Record
Charging Galeway
Ciruit Switch Deta
Domain Name Server
Digital Subscriber Signalling System No. oneEquipment Identity Register
Foreign Agent
Forwording Equivalence ClasgFile Transfer Protocol
General Packet Radio ServiceGateway GPRS Support Node
General Router EncapsulationGlobal Systein for Mobile communicationGPRS Tunnel Protocol
Hone Agent
Home Location Register
HyperText Transfer Protocol
Internet Protocol Secruity
Integrated Scrvice Digtal NetworkISDN User Part
L:bel Digttbution Protocol
Logical Link Control
Iabel Switching Router
Media Gateway
Media Gateway Contrul ProtocolMobility Management
Media Message Service
MutiProtocol Label Switch
Mobile Switching Centre
Nerwork Access Server
Operation And Maintenance
Open Shortest Path First
接人点名
请求接人
异步转移模式
YD/T 1317-2004
与承载无关的呼叫控制
边界网关
基站子系统
固定比特率
呼叫控制功能
码分多址
ATM上支持传统IP及地址解析协议蜂窝数字分组数据
原始计费记录
计费网关
电路交换数据
域名服务
No.1 数字用户信令系统
设备标识寄存器
拜访代理
转发等价类
文件传输协议
公用分组无线业务
网关GPRS支持节点
通用路由封装
全球移动通信系统
GPRS隧道协议
归属代理
归属位置存器
超文本传输协议
因特网协设安全
综合业务数字网
ISDN用户部分
标记分发协议
逻辑链路控制
标记交换路由器
媒体网关
媒体网关控制协议
移动管理
多媒体消息服务
多协议标记交换
移动交换中心
网络接入服务器
操作和维护
开放最短路径优先
YD/T 1317-2004
RADIUS
UAProf
Pernaent Virtual Circuit
Public Switch Telephone NetworkPoint to Paint Prutocol
Paeket Dala Frotocol
Quality of Servive
Remote: Aulientication Dial-In User ServiceRegistration, Admission and StatuReLease Complete
Rexjue:nt Report BCSM Event
ReSource reserVatinn PrutaknolRP Control Prolocol
Real-Time Protocol
Service Control Funr:tion
Service Data Funrtion
Signaling Galeway Function
Serving GPRS Support Node
Syslern Neutral Access ProtocolSimple Network Managerent ProtocolSpecialized Resource FunctionSwitched Virtual Circuit
Signalling Systern No.7
Secure Soxket Layer
Type Of Service
Telephone User Part
User Agent Pmofile
Undefined Bit Rate
Variable Bit Rate
Virtual Private Network
Wireless Application ProtocolWireless Datagrarn Protocol
Weighted Fair Queueing
Weighled Random Early DetectionWireleBs Session Prutncul
Wireless Tranbport Layer SecurityWireless Tranbaction Protocol4IP网与PSTN/ISDN互通的技术要求4.1概述
永久虚电路
公共交换电话网
点到点协议
分组数据协议
服务质量
远端拨人用户验证服务
注期允许和状态协议
释放完成消息
请求报告 BCSM 事件
资源预留协议
RTP控制协议
实时协议
业务控制功能
业务数据功能
信含网关功能
服务 GPRS 支持节点
子网存取点协议
简单网络管理协议
专用资源功能
交换式虚电路
No.7信令系统
安全接口层
服务类型
电话用户部分
用户代理定制
未规定比特率
可变比特率
虚拟专用网
无线应用协议
无线数据包协议
奶权公平排队算法
加权的随机早期探测
无线会话协议
无线传输层安全
无线事务协议
IP 网络与传统电话网（PSTN/ISDN）的互通应当是业务层面的互通，包括PSTN/ISDN对P网提供的数据业务接人以及IP网络对PSTN/ISDN提供的话音业务承载。a）通常，实现IP网络与PSTN/ISDV互通主要有以下3种方式：）本标准中涉及IF电适业务的内容均依据H.323系列标准，有关采用SIP实现IP电话的内容待定。1）利用接人服务器实现Intemel在PSTN/ISDN.上的数据业务接人；2在 IP 网和 PSTN/ISDN 接口处设置 IP电话网关设备，实现语音业务的互通：3）利用软交换设备使PSTN/ISDN用户通过IP网进行互通。YD/T 1317-2004
本章将按这3种方式分别描述IP网络与PSTN互通的技术要求，包括各自的网络组织、业务互通要求、设备要求以及协议等。
4.2利用接入服务器
4.2.1网络组织
PSTN/ISDN用户利用接人服务器实现nlemel数据业务接人。PSTN/ISDN用户通过拨号经PSTN/ISDN交换机接人NAS，从而违接到IP网络。接人服务器位于PSTN/ISDN与 IP网络的接口处，如图 1 所示。它的设置应根据实际的 Internel 接人业务的覆盖区域以及用户数量的需求，尽量做到使用户能够在本地接入Internet。通常，接入服务器直接连接在本地汇接局上。
PSTN/ISDN
酸务器
图 1 移用接入严务器实现 IP 网络与 PSTN/ISDN 的互通接人服务器和PSTN/ISDN之间的信令交互可以采用ISDNDSS1（30B+D）、No.1信令或No.7信令。接人服务器与 IP 网络之间则直接来用 LAN 协议通信。4.2.2业务互通要求
来用接人服务器方式实现IP网络与PSTN/ISDN的业务互通时，通常只能提供普通的Intermet接人业务。用户通过授号接入到接人服务器，从而连接到1P网络，此时该用户的终端设备可以看作是IP网上的一个终端节点，并能够与其他IP网用户进行任何形式的IP通信（包括WWW/多媒体交互等），在这种情况下，对IP网络并没有任何特殊的要求。而对于PSTN/ISDN的用户，如果要实现IP接人业务，该用户的终端设备必须至少支持PPP、TCP/IP，并应该配有各种IP,上层应用所需的应用程序（如浏览器/聊天软件等)。
利用接人服务器实现[ntermet接人业务主要分以下几个步骤：1）拨号，与接人服务器建立底层电路连接（在PSTN情况下，需要Modem参与）：2）整端与接人服务器建立PPP连接；3）完成用户的认证授权；
4）为用产分配IP地址，接入完成图2是利用接人服务器实现PSTN用户接入[P网的流程示意。YKAONIKAa
YD/T1317-2004
用户端&Mdem
用户接号请求建立 PPP连按
分配 P 地址，建立 PPP连接
用户数据传送
用户中断 PPP 连接
接人服务器&Modcra
认证请求
认证响应
计费开始
计费结束
图 2 PSTN 用户实现 Intermet 接入业务的建立流程RADIUS服务器
用户的认证和授权过程实际上是在PPP连接建立过程中通过接人服务器和RADIUS服务器完成的。认证协议采用 PAP或 CHAP 以及 RADIUS。利用接入服务器实现lntermet接入业务的具体通信流程见YD/T1045-2000第8章。4.2.3设备要求
接入服务器必须至少具备下列基本功能。1）接口功能：接人服务器在PSTN 侧有 PSTN 接口（模拟/数字中继）和 ISDN接口（BRL/30B+D)应支持DSS1、No.1和 No.7信令：在IP网侧有 LAN接口和串行同步接口。2）通信协议实现和转换功能：接人服务器应船够实现电话网（调制解调器V系列协议V.32/V.110AT命令集、FPP等）和IP网（LAN通信协议、RADIUS、SNMP、TCP/IP等）的协议并完成必要的协议转换，
3）接人认证与授权功能：接入服务器应能够与接人认证服务器（RADIUS服务器）共同完成用户的接入认证与授权（包括主叫号码和用户名/密码两种方式）。认证协议采用RADIUS。4）理地址分配功能：接入服务器应能够在用户的接入认证和援权通过后，分配（可以是动态，也可以是静态）给用户二个IP地址（既可以是合法IP地址，也可以是保留IP地址）。5）计费功能：网络接入服务器应能够与RADIUS服务器配合提供用户接人IP网的原始计费数据（通信时长、时间和流量等），
有关接入服务器的具体设备要求见YD/T1045-2000，4.2.4互通协议
利用接入服务器实现IP网与PSTN/ISDN的互通所涉及的主要协议包括PPP、RADIUS、调制解调器通信协议、LAN通信协议、TCP、IP等。具体协议细节整览相关的国际建议和标准以及国内标准。4.3利用1P电话网关
4.3.1网络组织
通过在PSTN/ISDN与IP网络之间设置IP电话网关，可以向PSTN/ISDN用户提供IP话电话业务。PST'N/ISDN的用户可以通过拨打专用于IP电话业务的特服号码，以接人就近的IP电话网关，井通过IP电话网与耳的PSTN/LSPN用户进行语音通信。当然，PSTN/ISDN用户也可以通过IP电话网关与IP网内的用户进行语音通信。
YD/T 1317-2004
IP电话网关应设暨在FSTN/ISDN与IP网之间，同时为了更好的完成语音业务的控制和管理，还需要设置IP电话网守设备。利用IP电话网关实现IP网与PSTN/ISDN互通的网络组织结构示意如图3所示。网关和网守的设登，应根据1P电话树络的规模和覆益范围而定。网守可以分级设置，按地域管理网关设备，并负责不同地域间网关设备的互通。H.323终端
PSTN/ISDN
IP电话
P电话
网关2
PSTN/ISDN
围3利用IP电话网关实现IP网与PSTN的互通网络组织结构示惠发端IP电话网关应与网关所在电话本地网内的PSFN/ISDN汇接局间设置直达电路、当某些端局的业务量相对比较大时，也可在端局和网关之问设暨直达电路。当该本地网内存在多个汇接局时，可根据话务量的大小情况确定是否需要在所有汇接局与网关之间设置直达路由。也可以在终端长途局与IP电话网关之间设置电路，用于未设暨网关的本地网通过长途网至网关的IP电话业务的疏通。4.3.2业务互通要求
采用IP电话网关实现IP网与PSTN/LSDN的互通，可以使PSTN/ISDN用户通过IP网与另外一个FSTN/ISDN用户进行语音通信以及PSTN/ISDN用户与IP网内H.323终端用户的语音通信。对于IP网络而言，如果要实现对服务质量要求较高的语音通信，就必须采取一些措施保证网络的端到端时延、抖动、丢包案等服务质量指标满足语音通信的要求。表1给出了IP网络提供语音业务时必须满足的服务质量指标（参见YD/T1044-2000）。表1与PSTN/ISDN互通时IP网络皮达刻的GoS指标【IP电话/传真业务】电话
IP网络.单向端到增时延
丢包宰
当来用G.723算法时，IP网络单向传输时延在200mm以内：当采用G.729算法时，IP网络传输时延在 250ms 以内
网络时延抖动必须在0以内
IP传真
IP网络单向传时延在200mg以内
为IP传真的业务可接受区
应控制在2%以内
要满足语音信的服务质量要求，IP网络可以采用以下手段来提高网络的服务质量：1）建立专用于语音传输的保证资源的VPN2）采用宽带核心交换构建骨干网，减少IP电话呼叫通过的路由器的个数，降低传输的绝对延退：3）在IP网中利用新技术提高网络性能，如DIFFSERV、业务分级（TOS）处理、加权排队算法(WFQ）以及加权随机提前探测机制（WRED）等。对于PSTN/ISDN及用户终端要实现与IP网络的互通，除了应将电路交换设备通过数学中继线/PRI连接到相应的IP电话网关上，并给相应的IP电话网关设置一个特服号码以外，不需要对已有的设备做其7
KAOIKA
YD/T 1317-2004
它特别改动。
另外，固定用户使用IP电话业务时，固定电话网应向IP电话网关发送叫用户号码，若不能发送，则IP电话网关应向固定电话网请求主叫用户号码PSTN/ISDN用户通过IP电话网关经过IP网与另一PSTN/ISDN用户进行语音通信生要包括以下几-个步骤：
1）用户拨打本地IP电话网关的特服号码，接人主叫P电话网关；2）用户输人卡号和密码（或IP电话网关直接从交换机获取用户主叫号码）；3）主叫网关向网守发送ARQ清息，进行接人认证，其中应包含主叫号码或卡号（主叫号码采用E.164编码）；
4）网守回送ACF，接人认证通过；5）用户输入被叫号码；
6）主叫网关向网守发送ARQ进行地址解析，希望找到被叫用户所属的P电话网关的P地址；7）地址解析完成后，网守发送ACF，其中包含主叫网关需要的信息；8）主叫网关与被叫网关进行11.323呼叫建立过程；9）被叫网关向被叫PSTN用户发送呼叫建立请求消息；10）被叫振铃；
11）被叫网关尚主叫网关发送Alerting消息：12）主叫网关收到Alerting消息后，产生回铃音：13）被叫网关向主叫网关发送“连接”（Conect）消息：14）主叫网关收到Conmect消息，接通主叫用户。利用IP电话网关实现IP网与PSTN/ISDN的语音业务互通的具体通信流程参见YD/T1044-2000第13章。
4.3.3设备要求
IP电话网关设备必须至少具备下列基本功能，1）接口功能：IP电话网关在PSTN/ESDN侧有PSTN/ISDN接口，该接口可以是数字中继接口也可以是ISDN的PRI接口，接口信令可采用ISUP、TUP、DSS1以及No.1信令，通过该接IP电话网关能够完成至PSTN/ISDN的呼叫或接收来自PSTN/ISDN的呼叫。IP电话网关在IP刻有LAN接口和申行同步接口。
2）协议功能：IP电话网关应支持H.323、H.225.0、H.245、LAN通信协议（EEE802.3或[EEE802.3u）、TCP/IP、Telnet、SNMP和RSVP、RTP、RTCP、SS7(ISUP和TUP)、DSS1和No.1等协议。3）语音处理功能：IP电话网关应具有语音信号的缩解码功能，支持G.729a，G.723.1、G.711、和GSM算法。并且应具备回声控制机制、静音压缩、输入缓冲、语资编码的动态转换等保证语音传输质量的功能。
4）传真功能：网关设备应具有传真功能，支持T.30和T.38协议，并且能够自动识别语音、传真业务，
5）接人认证授权功能：IP电话网关应支持：主叫号码和用户名/密码两种认证方式。网关和网守以及计费认证服务器三方合作，--起完成用户的接入认证和授权功能。认证协议采用RAS和RADIUS。6）计费功能：IP电话网关设备应能够提供用户使用IP电话业务的原始计费话单（CDR），并应能够对记账卡用户进行实时计费，实时断线。7）网管功能：提供用户交互信息和查询：具有与网管设备的接口，完成配置、统计、故障查询、告警等功能；具有外同步接口，与现有同步网连接：实现网绪QoS的测试。IP电话网守设备必须至少具备以下功能：1）地址解析：地址映射可以在网守处实现，也可以在网关处实现，2）协议功能：支持H.323，H.225，H.245协议利RADIUS协议。8
3）带宽管理（可选）。
4）呼叫控制，
5）安全性管理。
6）路由管理。
7）网管功能：具有与网管设备的接口，完成配置、统计、故障查询和告警等功能。YD/T1317-2004
有关IP电话网关以及网守设备的具体要求见YD/T1071-2000和YT)/T1142-20014.3.4互通协议
利用IP电话网关实现IF网与PSTN/ISDN的语音业务通所涉及到的协议主要包括H.323、H.22511.245、RAS、RADIUS以及音编码协议（G.723、G.729、C.711、CSM编码）等。其中网关与网守通信采用HAS协议：网守之间，网守与RADIUS服务器之向采用RADIUS协议，网关与网关之间的通信协议采用H.225、H.24S。网关与电路交换网间采用ISUP（优选）、TUP、DSS1以及No.1信令，完成至电路交换网的呼叫或接收米自电路交接的呼叫。务协议的具体内容以及应用到IP电话业务时的参数设置等细节问题整见YD/T1044-2000。4.4利用软交换设备
4.4.1：网络组织
IP网络与PSTN/ISDN互通可以在IP网汇聚层采用软交换、中继网关和信令网关进行，通过软交换中继网关和信令网关相互配合，PSTN/ISDN用户可以通过IP网络行另一PSTN/ISDN的用户进行通信，也可以与IP网络中的用户进行通信，如图4所示。应用服务器
茎子卫或
ATH的网结
各类用户接人
SC—信令网关
ATM MG
较交换
除合接人巢体网关
MGCP资端
IPMG一IP中继媒体网关
ATMMC-ATM中继媒体网关
PSTN/ISDN
SIP 热端
H,248晰
IP 网络与 PSTN/ASDN 通过软交换互通示意KAKAa
