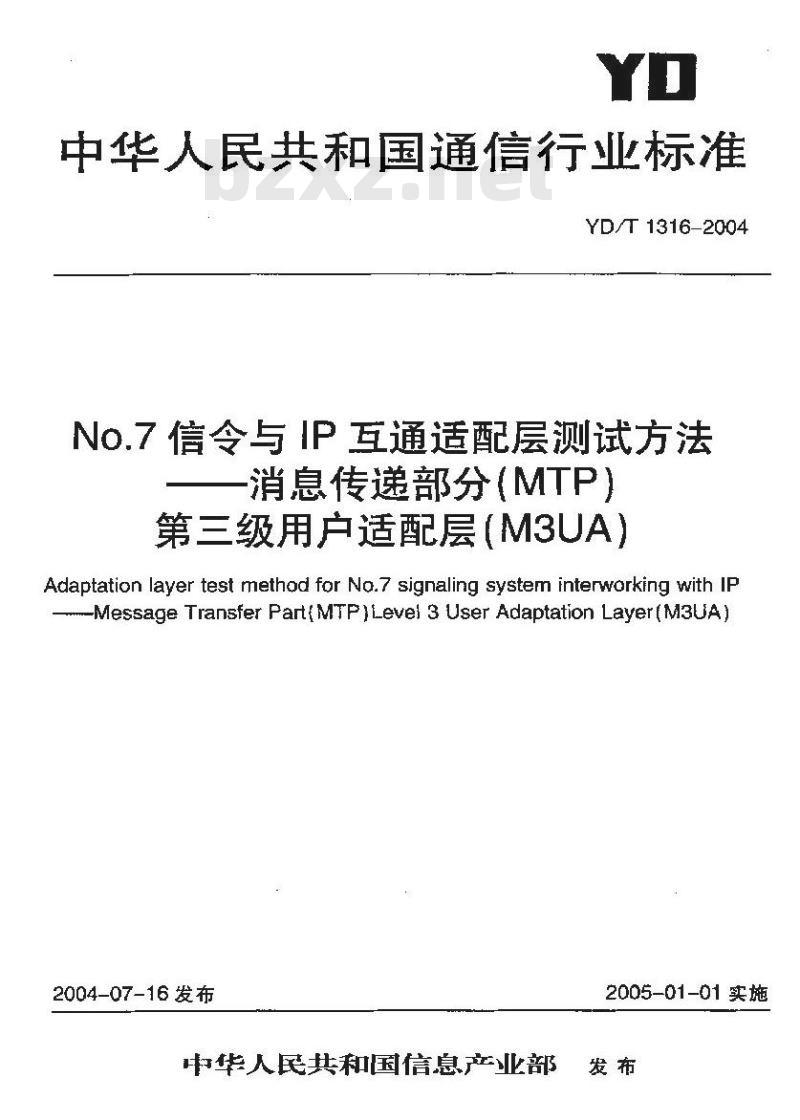

中华人民共和国通信行业标准
YD/T1316-2004
No.7信令与IP互通适配层测试方法消息传递部分（MTP）
第三级用户适配层（M3UA）
Adaptation layer test method for No.7 signaling system interworking with IF-Message Transfer Part( MTP)Levei 3 User Adaptation Layer(M3UA)2004-07-16发布
中华人民共和国信息产业部
2005-01-01实施
前言·
规范性引用文件
缩略语
测试规范的说明
测试内容中消息和参数的说明·4.2关于测试项日中原语要求的说明4.3测试判定原则.
5SGT.作在信令转接点方式时M3UA协议的测试5.1测试结构
测试结构 A+
测试结构B
测试结构 C.
5.2测试项目
管理消息
传送消息·
5.2.3No.7 信令网管理消息（SNM)5.2.4
应用服务器进程管理（ASPM）消息应用服务器进程维护（ASPTM）消息-5.2.69
SCTP偶联的管理
M3UA选路关键字管理消息（动态注册/注销选路关键字任选）6SGT作在代理方式时M3UA协议的测试-6.1测试结构
测试结构D.
测试结构 E..
测试结构H
测试项目
管理消息·
传送消息
No.7信令网誉理消息（SNM）
应用服务器进程管理（ASPM）消息6.2.4
6.2.5应用服务器进程维护扩（ASPTM)消息6.2.6SCTP偶联的理-
6.2.7M3UA选路关键字管理消息（动态注册/汁销选路关键字任选）KAOIKA
YD/T 1316-2004
YD/T 1316-2004
了AS中M3UA协议的测试-
测试结构
7.1.1测试结构 G
测试结构 H.
测试项目
管理消息·
传送消息
No.7信令网管理消息
应用服务器进程管理消息
应用业务维持消息·
SCTP偶联的管理
7.2.7M3UA选路关键字管理消息（动态注册/注销选路关键字任选）-8IPSP中M3UA协议的测试·
IPSP作为服务器时，IPSP中M3UA协议的试8.1
8.1.1测试结构·.
8.1.1.1试结构 I--
8.1.1.2测试结构J..
8.1.2测试项日
管理消息·
8.1.2.2传送消息·-
8.1.2.3No.7信令网管理消息（SNM）8.1.2.4应用服务器进程管理（ASPM）消息：8,1.2.5 应用服务器评程继护（ASPTM）消息-8.1.2.6SCTP偶联的管理
8.1.2.7M3UA选路关键疗管理消息（动态注册/注销选路关键疗任选）8.2IPSP作为客户端时，IPSP 1 M3UA协议的测试-8.2.1测试结构
测试结构 K-
测试项目：
管理消息·
传送消息·
Na.7信令网管理消息：
应用服务器进程管理消息
应用业务维护消息
8.2.2.6SCTP偶联的管理
8.2.2.7M3UA选路关键字管理消思动态注班注销选路关键字任选）I
YD/T 1316-2004

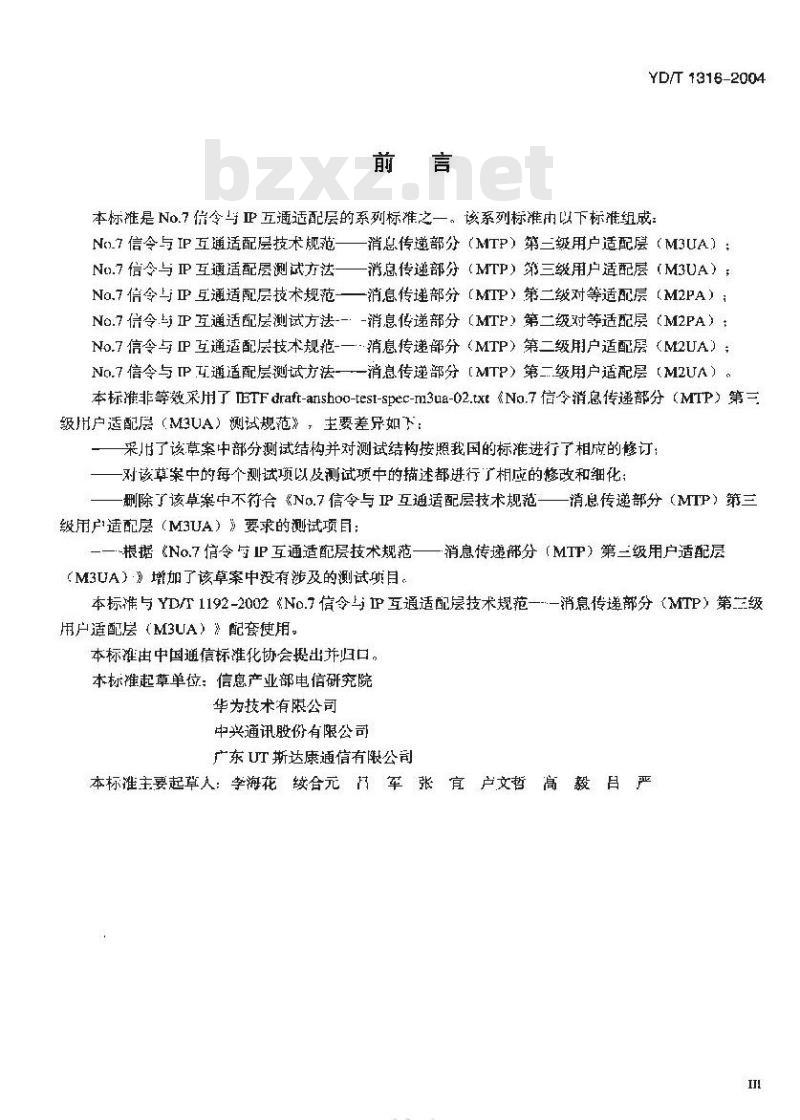

本标准是No.7令马互通适配层的系列标准之一。该系列标准由以下标准组成：No.7信令与IP互通适配层技术规范——消息传部分（MTP）第三级用户适配层（M3UA）：No.7信令与IP互通适配层测试方法一消息传递部分（MTP）第三级用户适配层（M3UA）；No.7信令与P互通适配层技术规范一消息传递部分（MTP）第二级对等适配层（M2PA）；No.7信令与IP互通适配层测试方法--：-消息传递部分（MTP）第二级对等适配层（M2PA）No.7信令与P互通适配层技术规范-一消息传递部分（MTP）第二级用户适配层（M2UA）；No.7信令与IP工适配层测试方法一一消息传部分【MTP）第级用户适配层（M2UA）。本标推非等效采用了ETFdraft-anshoo-test-spec-m3ua-02.txt《No.7信令消息传递部分（MTP）第三级用户适配层（M3UA）测试规范》，主要差异如下：采了该章案中部分测试结构并对测试结构接照我国的标准进行了相成的修订一对该草案中的每个测试项以及测试项中的描述都进行了相应的修改和细化一删除了该草案中不符合《No.7信令与P互通适配层技术规范一一消,息传逆部分（MTP）第三级用户适配层（M3UA）》要求的测试项目：一根据No.7信令与IP互通适配层技术规范一消息传递分（MTP）第三级用户适配层（M3UA）》增加了该草案中没有涉及的测试项目。本标准与YD/T1192-2002≤No.7信令与IP互通适配层技术规范—一消息传递部分（MTP）第三级用户适配层（M3UA）》配套使用。本标准由中国通信标准化协会提出并归口。本标谁起草单位：信息产业部电信研究院华为技术有限公司
中兴通讯股份有限公司
广东UT斯达康通信有限公司
本标主雾起草人：李海花续合元，军张宜卢文哲高，毅，昌，严II
KANIKa

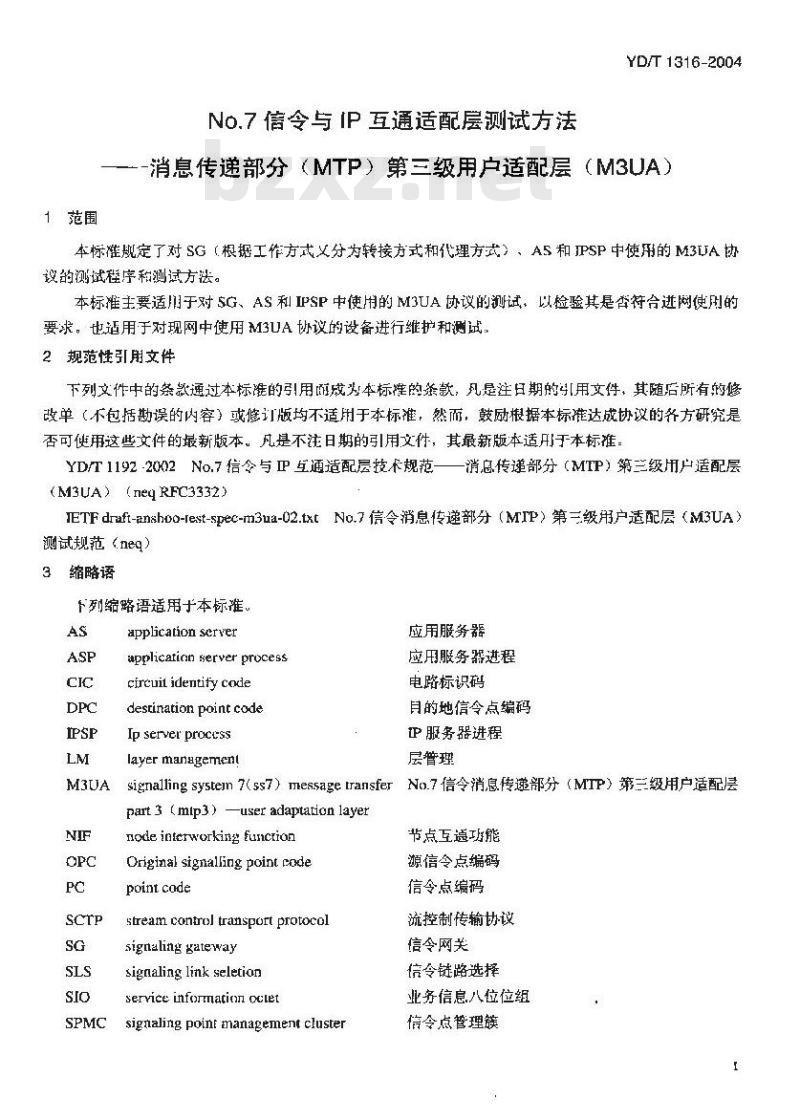

1范围
No.7信令与IP互通适配层测试方法YD/T 1316-2004
-消息传递部分（MTP）第三级用户适配层（M3UA）本标准规定了对SG（根据工作方式义分为转接方式和代理方式）、AS和IPSP中使用的M3UA协议的测试程序和测试方法。
本标准主要适用于对SG、AS和IPSP中使用的M3UA协议的测试，以检验其是否符合进网使用的要求。也适用于对现网中使用M3UA协议的设备进行维护和测试：2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标推的杀款，凡是注日期的引用文件，其随店所有的修改单（不包括勘误的内容）或订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适开于本标准YD/T1192-2002No.7信令与IP互通适配层技术规范—消息传递部分（MTP）第三级用户适配层(M3UA)(ney RFC3332)
IETFdraft-anshoo-rest-spec-m3ua-02.txtNo.7信令消息传递部分（MIP）第三级用户适配层（M3UA）测试规范（neq）
3缩略语免费标准bzxz.net
下列缩路语适用本标。
application server
applicatian server process
circuil identify code
desrination point code
Ip server proccss
layer management
应用服务器
应用服务器进程
电路标识码
月的地信令点编码
P 服务器进程
层普理
signallingsystem7(ss7）messagetransferNo.7信令消息传递部分（MTP）第三级用户适配层M3UAS
part3（mip3）—useradaptation layerNIF
node interworking function
Original signalling point codepoint code
streamcontroltransportprotocolsignaling gateway
signaling link seletion
service informatinn oclet
signalingpointmanagementcluster节点互遗功能
源信令点编码
信令点编码
流控制传输协议
信令网关
信令链路选择
业务信息八位位组
信令点管理族
YD/T 1316-2004
upper layer protocol
4测试规范的说明
4.1测试内容中消息和参数的说明高层协议
对测试项目中涉及到的消息、参数和原语的格式说明，可参见YD/T1192-2002。4.2关于测试项目中源语要求的说明测试项国中描述的高层/低层应用厕M3UA层之间的原语主要用来说明不同层之间的交互关系，在实际测试中可以不进行要求，
4.3测试判定原则
M3UA协议的测试依赖于被测设备的类型、不同的测试设备对应不同章节的测试项目，并且测试项日编号上标记为任选的项目在进行人网测试时可以根带实际情况不做要求，其余项月是入网测试的必备项目。当被测设备所对应的所有必备项且合格后，该设备方能满足设备进网要求，5SG工作在信令转接点方式时M3UA协议的测试5.1测试结构
5.1.1 测试结构 A
本测试结构用于SG工作在信令转接点方式，日仅和-个AS相连时对SG十M3UA协议的测试，测试结构如图1所示。AS的信令点编码为X，处理选路上下文为P的业务且仪包含一个ASP即ASP1。SG的信令点编码为Y
选路上下文P基丁DPC.
SG利No.7信令网通过信令链路相连，从Na.7信令网接收消息或者是向No.7信令网发送消息。Y
可倍令网
5.1.2测试结构B
信令链路
般测点
图 1 测试结构 A
本测试结构用于SG工作在信令转接点方式，且：个AS中包含两个或多个ASP时对SG中M3UA协议的测试，测试结构如图2所示，AS的信令点编码为X，处理选路上下文为P的业务且包含两个ASP一-ASP1和ASP2。ASPI和ASP2在处理业务时可采用Over-ride或负荷分推的方式。SG的信令点编码为Y。
选路上下文P基于DPC。
SG和No.7信令网通过信令链路相连，从No.7信令网接收消息或者是血No.7信令网发送消息。2
KANTKAa
NO了信售会限
5.1.3测试结构c
信令链路
嵌测点
图 2 测试结构 B
YD/T1316-2004
AS1PC-X
本测试结构用于SGT作信令转接点方式，且SG同时和共享信令点编码的两个AS相连时对SG中M3UA协议的测试。测试结构如图3所示。ASI和AS2共享信令点编码，信令点编码均为X，但两个AS处理不同选路上下文的业务，AS1处理选路上下文P的业务，AS2处理选路上下文Q的业务。ASP1包含在AS1中，ASP2包含在AS2中，SG的信令点编码为Y选路工下文P和Q可基于DPC+（SIO、OPC、CIC等各种纽合）SG和No.7信令网通过信令链路相连，从No.7信令网接收消息或者是尚No.7信令网发送消息。SG
信专链踏
No.7信令网
被测点
图 3测试结构C
ASIPC=X
AS2 PC=X
YD/T 1316-2004
测试项目
管理消想
测试编号：1.1
参考：YD/T 1192-2002
项日：通知消息
$6.8.2,7.3.5
分项日：带有AS状态信息的通知消息日的：分别检验如果SG在ASP-ACTIVE、ASP-DOWN、A.SP-INACTTVE、ASP-ACTIVE状态下收到ASPDN、ASPUP、ASPAC、ASPLA消息、应该向ASP发送带有正确状态的NTFY消息测试结构：A
测试类型：VAT，CPT
测试预置条件：在SG和ASPI之间建立SCTP联，并且ASP1处于Active状态，在ASP1f1设置数据如从ASP1iSG发送关于ASP1的ASPDN、ASPUP、ASPAC、ASPIA消息，并在O流上发送。所有消息中的参数都填充有效值。
预期的信号单元顺序：
ASPDN (ASP1)
ASPUP(ASPI)
ASPAC (ASP1)
ASPLA (ASPI)
（r）超时
ASPI处于Active状态
M-ASP DOwN indicatiun
ASPDN ACK
M-AS STATUS indication
M-AS DOWN indication
M-ASP UP indication
ASPUP ACK
NTFY (AS-Inactive）
M-AS INACTIVEindication
M-ASPACIVEindication
ASPAC ACK
NTFY(AS-Active)
M-AS ACTIVE indication
M-ASPDNACTIYEindication
(AS-Pending)
(AS-Down)
(AS-Inactive)
(AS-Active)
测试说明：
ASPLAACK
NTFY(AS-Pending)
M-AS STATUS indication
NTFY (AS-Inactive)
M-AS INACTIVE indication
从ASP1典SG发送关士ASPI的ASPDN消息，检验A：在ASP1上收到ASPDN的确认消息ASPDNACK，向SG发送ASPUP消息
检验B：SG响应ASPUPACK消息和NTFY（AS-Inactive）消息。YD/T1316.-2004
(AS-Pending)
(AS-Inactive)
发送选路上卜文为P的ASPAC消息，并检验SG响应ASPACACK和NTFY（状态指示语AS-Acitve）在ASPAC中不提供选路:下文参数来重复该测试。发送ASPIA消息，并检验SG响应ASPLAACK和NTFY（状态指示语AS-Pending）检验E：在0流上收到NTFY消息。T（r）的取值范围为1s~2s（建议值为2s）YD/T 1316-2004
测试编号：1.2
参孝：YD/T1192-2002$6.8.2，7.3.5颈目：通知消息
分项目：状态信息为“AS没有充分的ASP资源”的通知消息月的：检验如果采用负荷分担方式的AS中激活的ASP的数具降到要求的ASP的最小数目以下，则问所有处于Inacive状态下的ASP发送状态信息为“AS没有充分的ASP资源”的NTFY消息。测试结构：B
测试类型：VAT.CPT
测试预置条件：在SG和ASPI、ASP2之问建立SCTP仰联，SG中的ASP1和ASP2处于Active状态H选路上下文为P，AS工作在负荷分担模式下，且要求的微活的ASP的最小数月是2，尚时在ASPI巾设置数据，以便从ASP1向SG发送ASPIA消息。预期的信号单元顺序：
(ASP1)
（到ASP1)
测试说明：
从ASPI向SG发送ASPLA消息。
：ASPI处于Active状态
ASP2处于Active状态
M-ASP INACTIVE indication
ASPIAACK
NTFY（AS没有充分的ASP资源）
检验A：SG向ASP1发送ASPLAACK消息对ASPIA进行证实。检验B：SG是否向ASP1发送NTFY消息，KAOIKAa
测试编号：1.3
参考：YI>/T 1192-2002$6.8.2，7.3.5项目：通知消息
分顶目：状态伤息为“替换的ASP邀活，YD/T1316-2004
月的：检验如果收到类型字段为Over-ride模式的ASPAC消息，IL当发送该消息的ASP转移到Ovcr-ride模式的ASP-ACTIVE状态时，就通知被替换的ASP测试结构：B
渺试类型：VAT，CPT
测试预督条件：在SG和ASP1、ASP2之间建立SCTP偶联，ASPI处FActive状态并且处理选路上下文为P业务，ASP2处于Inactive状态。现在在ASP2上设暨数据以便使ASPAC消息中的业务处理模式为Over-ride。同时SG上的AS的业-务处理模式为Ovr-ride预期的信号单元顺序：
ASPAC (ASP2)
Over-ride模式
【到ASPI】
测试说明：
:ASPI处十Active状态：
ASP2处于Iriactive状态
M-ASPACTTVEindication
ASPAC ACK
NTFY（替换的ASP激活）
发送关于ASP2的ASPAC消总，其中业务处理模式为Over-ride。LM
检验A：ASP2将收到ASPACACK，HASPt应该收到包含状态信息“替换的ASP激活”的NTFY消息
YD/T 1316-2004
测试编号：1.4
参考：YD/T 1192-2002$6.8.2，7.3.5项目：通知消息
分项目：状态信息为“ASP故障”目的：检验如果SG获知ASP故障、将向其他的ASP发送NTFY消息。测试结构：B
测试类型：VAT，CPT
测试模置条件：在SG和ASPI、ASP2之间建立SCTP偶联。ASP1处丁Active状态：ASP2处于lnactive状态：在ASPI1:设置数据以便中止和SG的偶联，预期的信号单元顺序：
（到ASP2）
(到ASP2)
(ASP2)
测试说明：
:ASP1处于Active状态：
:ASP2处于Inactive状态
ASPI利SG之闻的偶联中断
Communication Lost（来自SG
的SCTP）
NTFY（ASP故障）
NTFY (AS-Pending)
M-ASP ACTIVE indicatiom
ASPAC ACK
NTFY (AS-Active)
M-AS ACTIVE indication
ASPI和SG之间的偶联中断：SG将向ASP2发送NTFY（ASP故障）和NTFY（AS-Pending）消息：KAOIKAa
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
