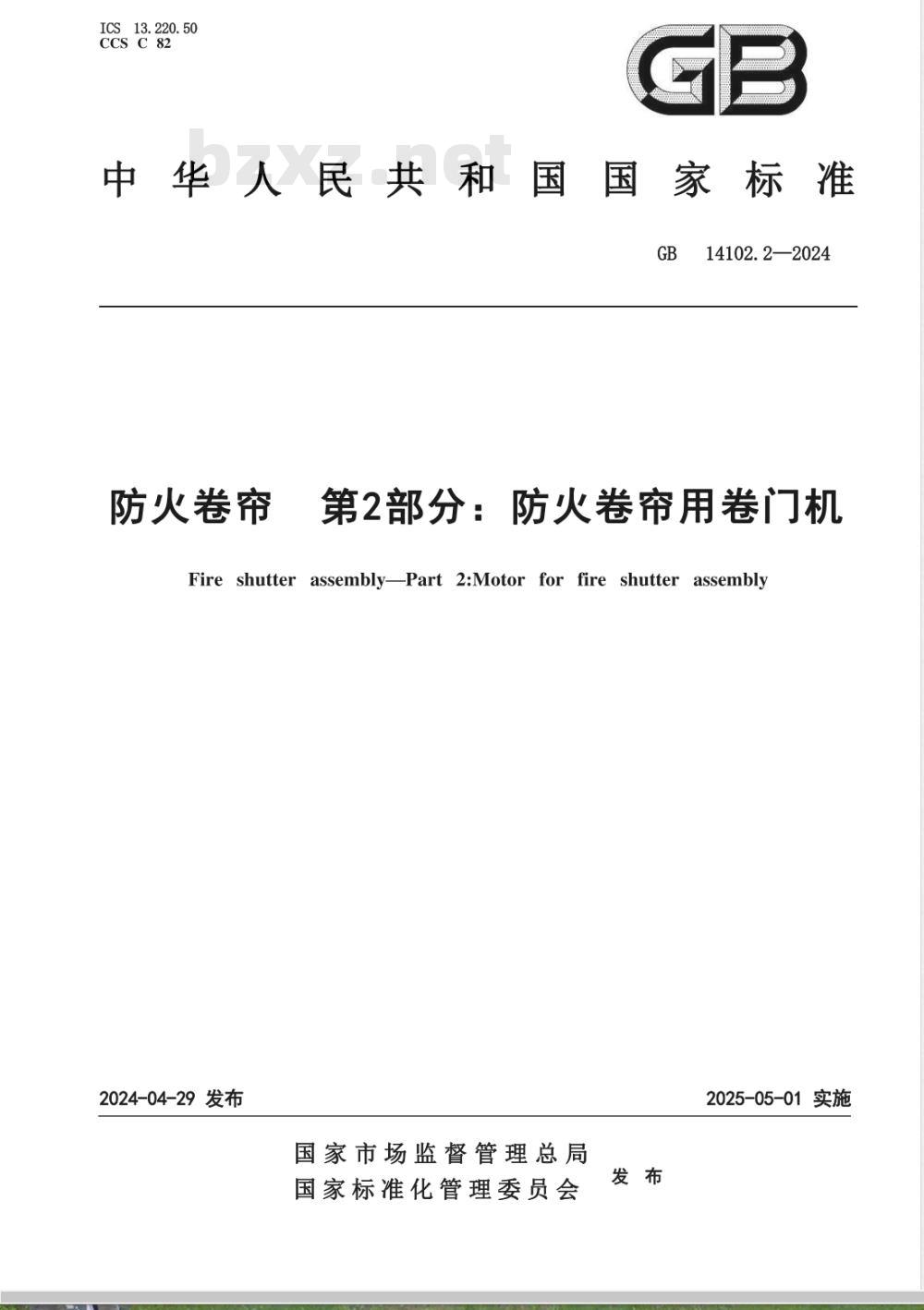

ICS13.220.50
CCS C 82
中华人民共和国国家标准
GB14102.2—2024
防火卷帘
第2部分：防火卷帘用卷门机
Fire shutter assemblyPart 2:Motor for fire shutter assembly2024-04-29发布
国家市场监督管理总局
国家标准化管理委员会
2025-05-01实施

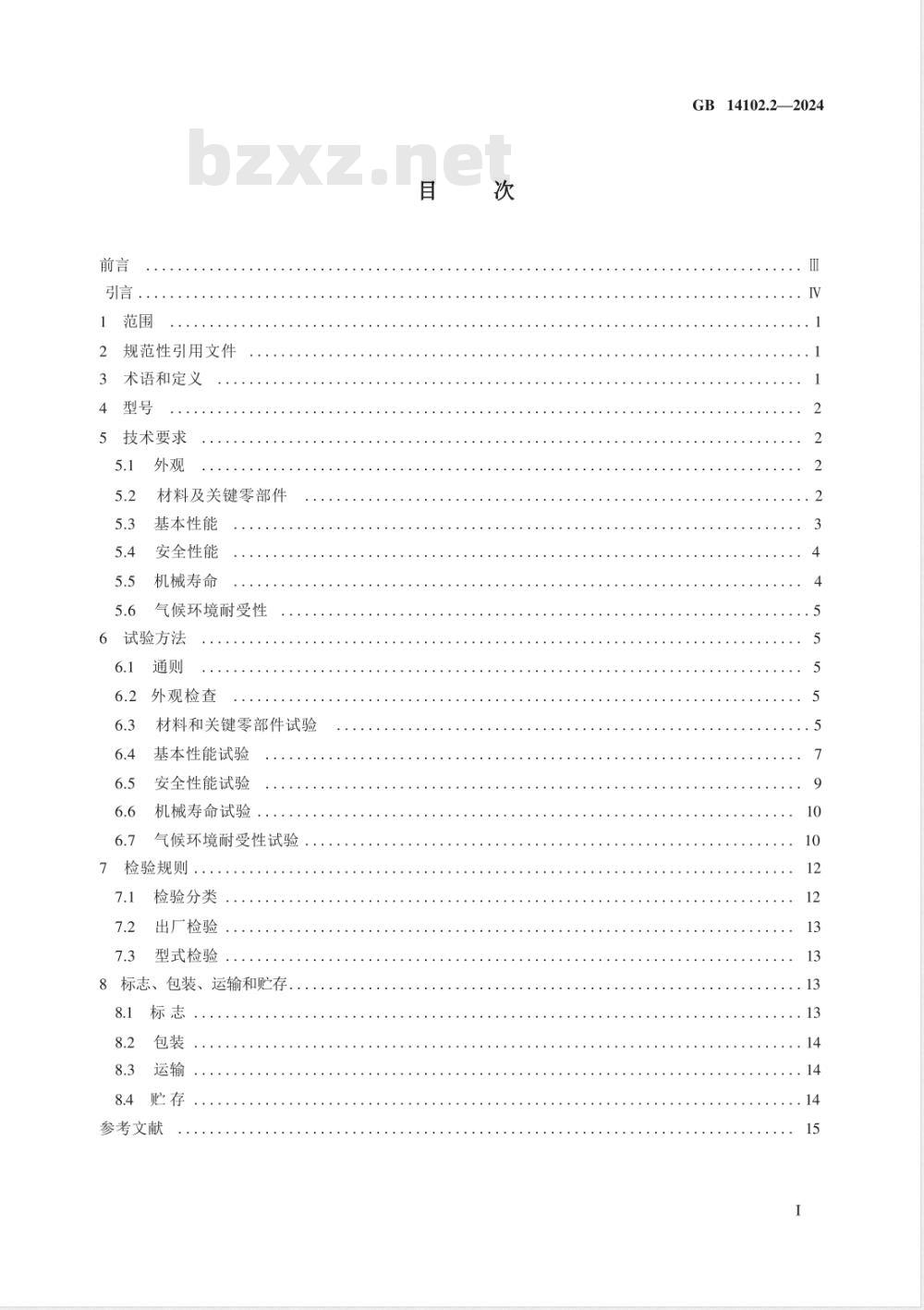

规范性引用文件
术语和定义
技术要求
材料及关键零部件
基本性能
安全性能
机械寿命
气候环境耐受性
试验方法
外观检查
材料和关键零部件试验
基本性能试验
安全性能试验
机械寿命试验
气候环境耐受性试验
检验规则
检验分类
出厂检验
型式检验
8标志、包装、运输和贮存
参考文献
GB14102.2—2024

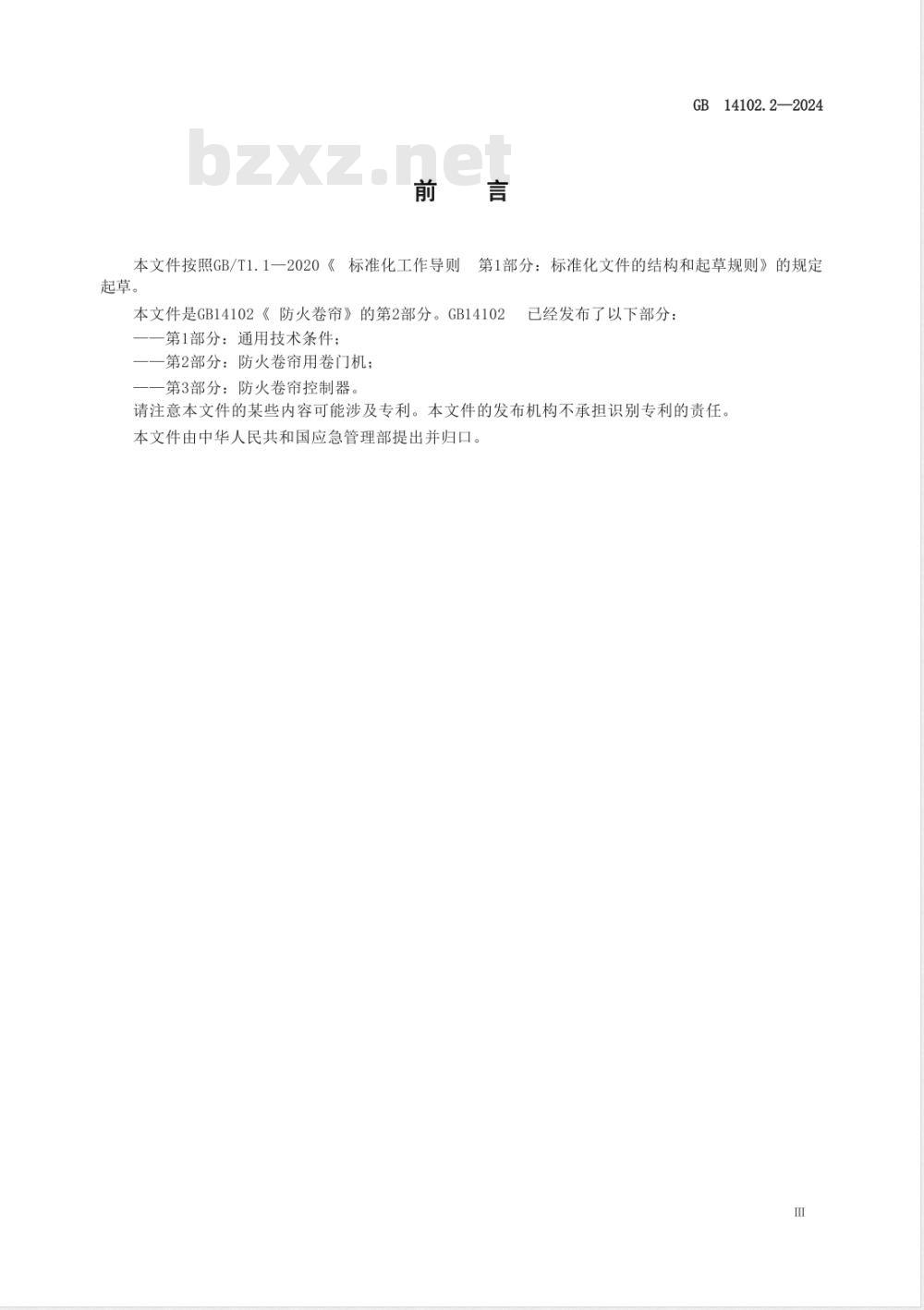

本文件按照GB/T1.1一2020《标准化工作导则起草。
GB14102.2—2024
第1部分：标准化文件的结构和起草规则》的规定本文件是GB14102《防火卷帘》的第2部分。GB14102一第1部分：通用技术条件；
第2部分：防火卷帘用卷门机；
第3部分：防火卷帘控制器。
已经发布了以下部分：
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国应急管理部提出并归口。Ⅲ
GB14102.2—2024
防火卷帘是具有一定耐火性能的卷帘门组件，建筑中主要用于分隔相邻的防火分区。防火卷帘具有启闭功能，使得防火分区的划分更加灵活，是建筑防火分隔系统的重要组成部分。GB14102《防火卷帘》是指导我国防火卷帘产品生产、检验和使用的基础标准，由3个部分构成。第1部分：通用技术条件。目的在于规范防火卷帘产品的通用技术要求，提高产品的质量。一第2部分：防火卷帘用卷门机。目的在于规范防火卷帘用卷门机的技术要求，提高产品的驱动可靠性。
一第3部分：防火卷帘控制器。目的在于规范防火卷帘控制器的技术要求，提高产品的控制可靠性。
我国于1993年第一次发布GB14102，主要针对钢质防火卷帘产品，2005年进行第一次修订，增加了无机复合纤维卷帘和特级防火卷帘的相关内容。为了增强防火卷帘产品的整体可靠性和本文件的适用性，本次修订后，GB14102由原来的整体标准变为分部分标准，第1部分针对防火卷帘的通用技术条件，第2部分针对防火卷帘的主要部件防火卷帘用卷门机，第3部分针对防火卷帘的主要部件防火卷帘控制器。
1范围
防火卷帘第2部分：防火卷帘用卷门机GB14102.2—2024
本文件界定了防火卷帘用卷门机的术语和定义，规定了型号、技术要求、检验规则、标志、包装、运输和贮存，描述了对应的试验方法。本文件适用于工业与民用建筑中使用的防火卷帘用卷门机产品的设计、制造和检验。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志
GB/T2423.1—2008
电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3一2016环境试验第2部分：试验方法试验Cab：恒定湿热试验GB4706.1—2005
GB/T5907.5
GB/T9969
家用和类似用途电器的安全第1部分：通用要求消防词汇第5部分：消防产品
工业产品使用说明书总则
GB/T12350小功率电动机的安全要求GB14102.1
GB14102.3
GB/T14711
防火卷帘第1部分：通用技术条件防火卷帘第3部分：防火卷帘控制器中小型旋转电机通用安全要求
：消防用易熔合金元件通用要求XF863
3术语和定义
GB/T5907.5、GB14102.1
和GB14102.3界定的以及下列术语和定义适用于本文件。3.1
防火卷帘用卷门机motorforfireshutterassembly与防火卷帘控制器配套使用，能驱动防火卷帘帘面完成开启、定位、关闭功能的动力装置注：防火卷帘用卷门机一般由电动机、温控释放装置、限位总成、变速箱总成、制动与手动操作总成以及电气总成等部分组成。
［来源：GB/T5907.5—2015,2.14.4.5，有修改］3.2
温控释放装置thermal release mechanismwith temperature sensing element与防火卷帘用卷门机的制动与手动操作总成中的离合释放拉杆连接，通过其自带的感温元件动作，可联动解除卷门机制动的机械装置。314102.2—2024
注：温控释放装置是防火卷帘用卷门机的关键部件，在建筑发生火灾并断电的紧急情况下，当其环境温度达到所规定的公称动作温度（70℃)时，感温元件受热动作，联动离合释放拉杆，使防火卷帘用卷门机的制动部件与传动机构分离，解除制动，防火卷帘帘面将依自重下降并封闭防火（隔）墙开口，防止火灾蔓延。3.3
温控释放驱动距离
drivingdistance
温控释放装置中传动部件（驱动绳索）的长度。注：传动部件的作用是在温控释放装置的感温元件动作后将输出的驱动力传递给离合释放拉杆。3.4
额定输出转矩
outputtorque
防火卷帘用卷门机在额定工作状态下变速箱输出轴输出的转矩。3.5
额定输出转速
rated output speed
防火卷帘用卷门机在额定工作状态下变速箱输出轴输出的转速，3.6
额定负载
ratedload
安装在试验支架上的防火卷帘用卷门机在额定工作状态下卷轴处对应的负载值。4型号
防火卷帘用卷门机（以下简称卷门机）的型号编制方法见图1。生产者自定义内容
温控释放驱动距离(m)
工作电源相数：1P表示单相，3P表示三相；DC表示直流电源额定输出转速，单位为转每分(r/min）额定输出转矩，单位为牛米(N-m)防火卷帘用卷门机
图1防火卷帘用卷门机型号编制
示例：FJJ70/15-3P-2.0-DY表示额定输出转矩为70Nm、额定输出转速为15r/min、工作电源为三相交流电的防火卷帘用卷门机，温控释放装置的温控释放驱动距离为2.0m,生产者自定义内容为DY。5技术要求
5.1外观
5.1.1卷门机外壳应完整、无缺损，不应有裂纹或明显变形；卷门机各零部件涂覆部位表面应光滑，组装应无明显错位；卷门机应设有接地装置和标识，电机出线端子与电机连接应牢固。5.1.2卷门机产品应设置永久性标志铭牌，并应符合8.1的规定5.2材料及关键零部件
5.2.1材料
5.2.1.1卷门机的电气接线端应套装耐热绝缘套管。2
GB14102.2—2024
5.2.1.2卷门机的传动齿轮、传动螺母、滑动轴套等传动部件不应使用塑料或铝质材料。5.2.2关键零部件
5.2.2.1卷门机采用的电动机应符合GB/T12350）或GB/T14711的规定。
5.2.2.2卷门机配用的温控释放装置性能应符合下述规定：温控释放装置的感温元件选用公称动作温度为70℃的易熔合金元件，其性能符合XF863的a）
规定：
卷门机装配的温控释放装置，其温控释放驱动距离不小于型号中的标称值，且不大于型号中标称值的1.05倍；
将温控释放装置的驱动绳索进行折弯后，其动作时的输出力F不小于卷门机制动部件释放
力F的1.5倍。
5.3基本性能
额定输出转矩和额定输出转速
卷门机的额定输出转矩不应低于型号中的标称值。卷门机的额定输出转速不应低于型号中的标称值。5.3.2制动性能
卷门机制动部件应工作可靠，在下述工作情况下的制动性能应符合表1的规定：a）在1.2倍的额定负载条件下，卷门机模拟提升防火卷帘开启运行并制动；在1.2倍的额定负载条件下，卷门机模拟释放防火卷帘关闭运行并制动；b)
卷门机处于制动静止状态时，施加1.5倍的额定负载。c
表1卷门机制动滑行位移
卷门机额定输出转矩T
T≤90
90T >150
5.3.3限位
制动滑行位移
卷门机应具有自动限位功能，限位部件应安装准确、运行可靠，限位位置应能在一定范围内调整；当防火卷帘启闭至限位位置时应能自动停止，其重复位置偏差不应大于土15mm。5.3.4电动操作
卷门机应具有电动启闭功能，电动启闭防火卷帘时，防火卷帘应能在限位位置停止。在电动操作过程中，卷门机运行应平稳，不应出现卡滞、振动或异常声响。5.3.5手动操作
卷门机应具有手动操作启闭功能，手动操作部件应便于操作且灵活、可靠，在手动操作过程中，卷门机运行应平稳，不应出现卡滞、顿挫、滑行、撞击等现象。3
GB14102.2—2024
5.3.6温控释放装置自动释放
卷门机应具有温控释放装置自动释放功能，温控释放装置的感温元件动作，应能联动释放卷门机的制动部件，使防火卷帘依自重自动释放下降，从感温元件动作至卷门机动作的时间间隔不应大于5s。5.3.7制动释放臂力和自重下降转矩卷门机应具有手动操作释放制动部件并使防火卷帘依自重下降的功能，其制动释放臂力和自重下降转矩应符合表2的规定。
表2卷门机制动释放臂力和自重下降转矩卷门机额定输出转矩T
T≤90
905.3.8电源适应性
制动释放臂力f，
≤100
≤140
自重下降转矩To
≤T×2%
卷门机的交流工作电源电压为额定电压的85%110%时，或卷门机的直流工作电源电压为额定电压的85%时，卷门机应能正常运行。5.4安全性能
5.4.1绝缘电阻
卷门机有绝缘要求的外部接线端子与外壳之间的绝缘电阻应符合以下规定。a）在正常环境条件下，卷门机有绝缘要求的外部接线端子与外壳之间的绝缘电阻大于30MQ。在空气相对湿度为（93土3）%，温度为20℃~30℃的潮湿环境条件下，卷门机有绝缘要求的b）
外部接线端子与外壳之间的绝缘电阻大于3MQ。5.4.2泄漏电流与电气强度
卷门机的泄漏电流和电气强度应符合GB4706.1一2005第13章的规定5.4.3接地措施
卷门机的接地措施应符合GB4706.1一2005第27章的规定。双重限位保护装置免费标准下载网bzxz
卷门机在上行和下行限位处都应设置双重限位装置，两道限位开关都应能起到限位作用5.5机械寿命
卷门机在额定负载下工作，启闭运行循环3000次后，其零部件不应出现松脱、损坏等现象，卷门机基本性能仍应符合5.3的要求。
注：防火卷帘完全关闭一完全开启一完全关闭（即下限位一上限位一下限位）为一个循环。4
5.6气候环境耐受性
GB14102.2—2024
卷门机应能承受表3所规定的各项气候环境耐受性试验，试验后涂覆应无破坏、表面应无腐蚀现象；依次完成高温试验、低温试验、恒定湿热试验和低温贮存试验后，基本性能仍应符合5.3的要求。表3气候环境耐受性试验
6试验方法
6.1通则
试验名称
高温试验
低温试验
恒定湿热试验
低温贮存试验
试验环境的一般要求
温度：55℃±2℃；
时间：16h；
试验条件
工作状态：接通电源，并处于待机状态温度：
-25℃±2℃;
时间：16h；
工作状态：接通电源，并处于待机状态温度：40℃±2℃；
相对湿度：（93土3)%
时间：4d：
工作状态：接通电源，并处于待机状态温度：
-40℃±2℃;
时间：72h；
工作状态：非通电状态
除非有特殊规定，卷门机的各项试验均在下列环境中进行：温度：5℃~35℃；
相对湿度：25%～75%；
大气压力：86kPa～106kPa。
6.1.2试样安装
试验时，卷门机应按照产品的使用要求进行安装，且应符合本文件的要求。6.2外观检查
在正常的自然光线条件下，采用目测及手触摸相结合的方法进行检查。6.3材料和关键零部件试验
6.3.1材料
在正常光线条件下，采用目测的方式进行检查。
