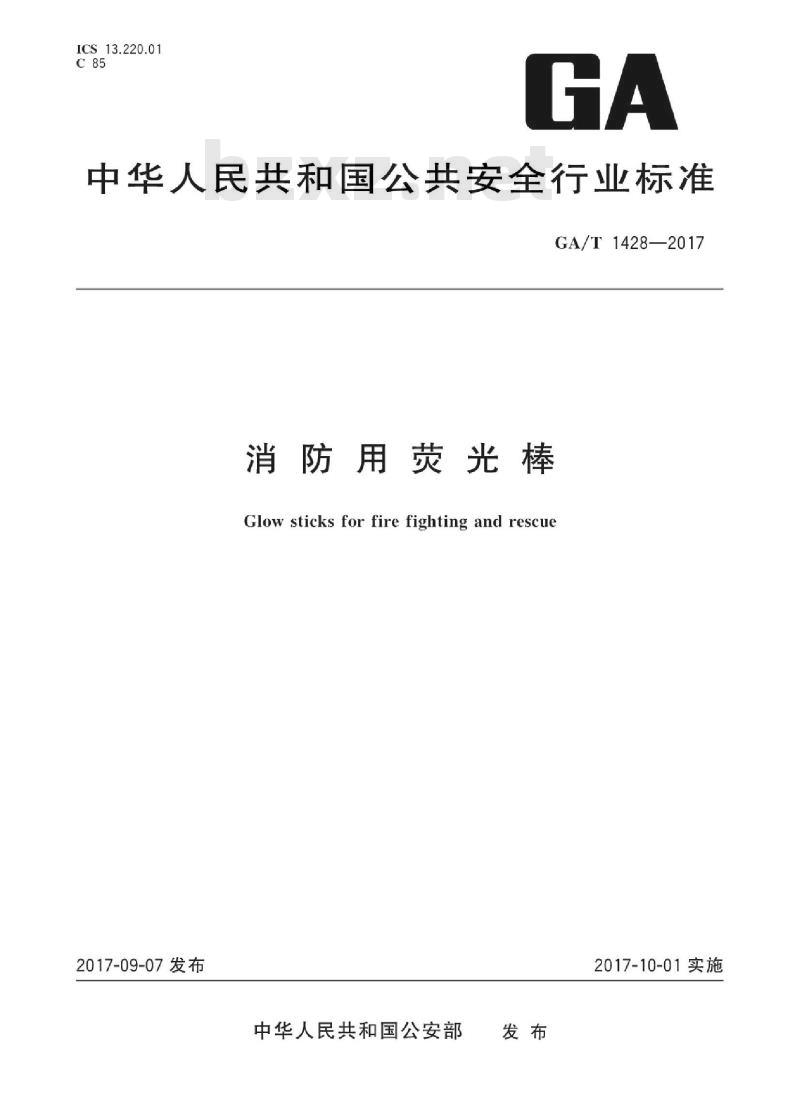

【GA公共安全标准】 消防用荧光棒

ICS13.220.01
中华人民共和国公共安全行业标准GA/T1428—2017
消防用荧光棒
Glow sticks for fire fighting and rescue2017-09-07发布
中华人民共和国公安部
2017-10-01实施

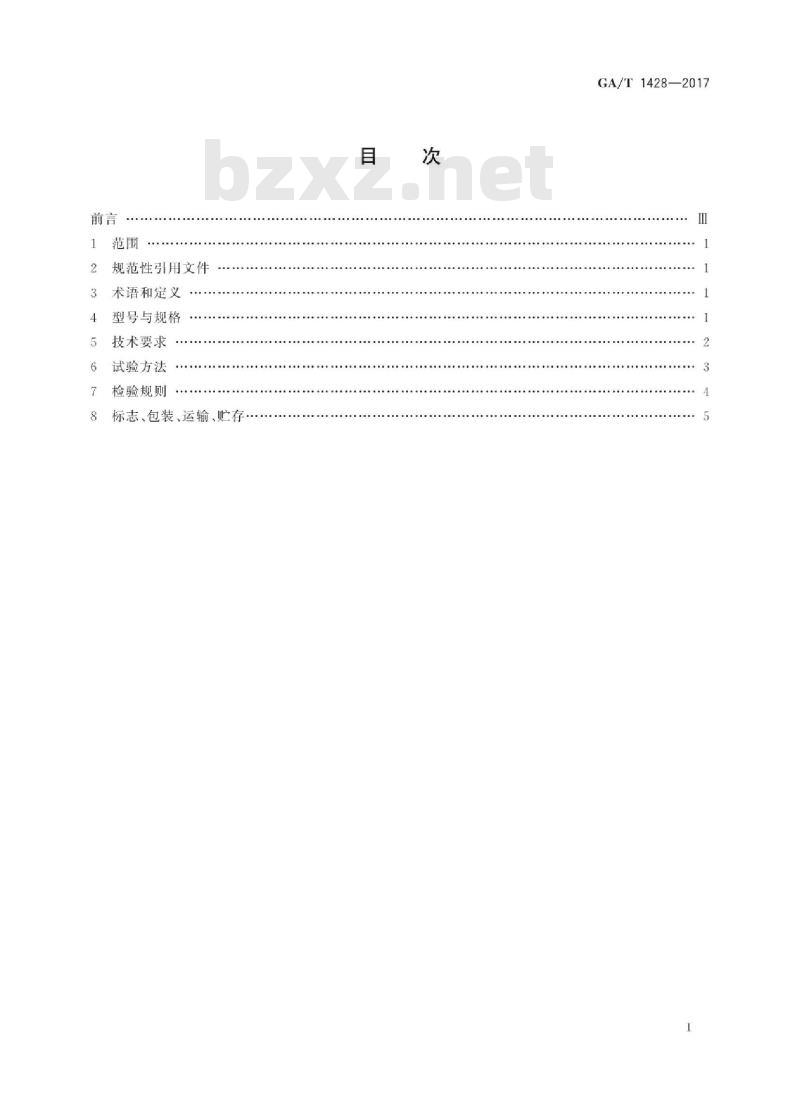

规范性引用文件
术语和定义
型号与规格
技术要求
试验方法
检验规则
标志、包装、运输、贮存
GA/T1428—2017

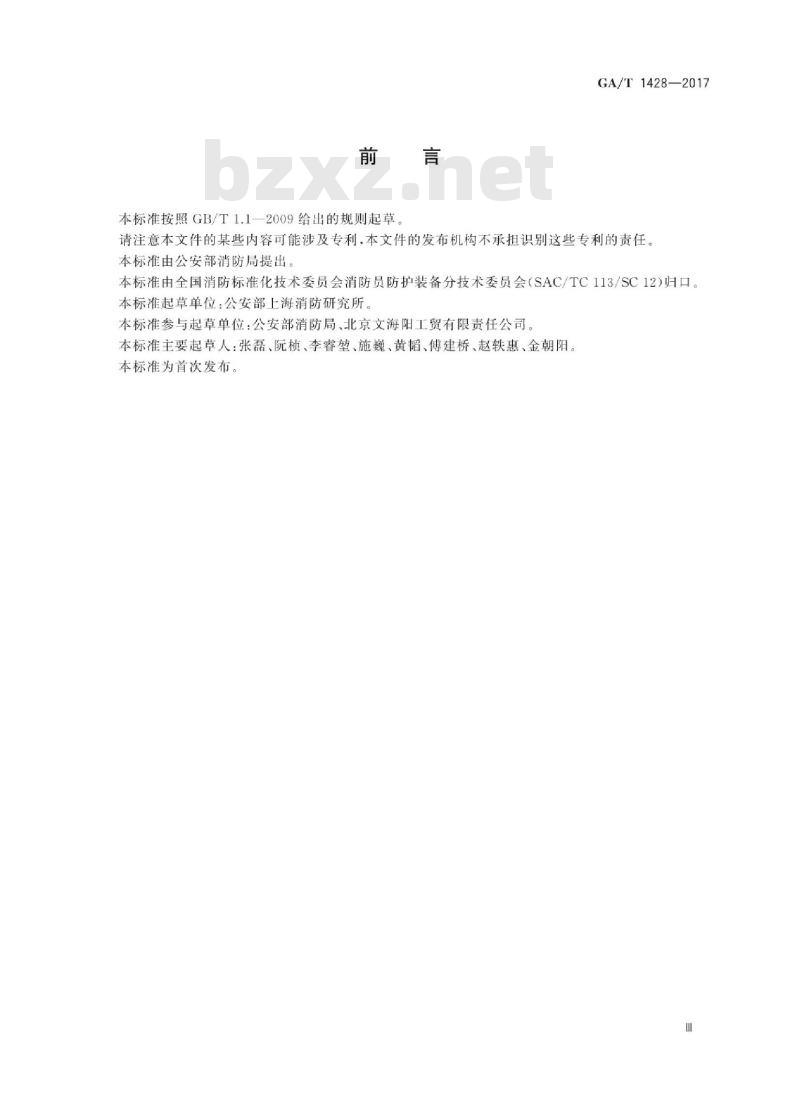

本标准按照GB/T1.1一2009给出的规则起草GA/T1428—2017
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由公安部消防局提出。
本标准由全国消防标准化技术委员会消防员防护装备分技术委员会（SAC/TC113/SC12)归口。本标准起草单位：公安部上海消防研究所，本标准参与起草单位：公安部消防局、北京文海阳工贸有限责任公司。本标准主要起草人：张磊，阮桢，李睿堃、施巍、黄韬、傅建桥，赵轶惠、金朝阳本标准为首次发布。
1范围
消防用荧光棒wwW.bzxz.Net
GA/T1428—2017
本标准规定了消防用荧光棒的术语和定义、型号与规格、技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于在消防应急救援与灭火救援作业现场使用的，以过氧化物、酯类化合物和荧光染料为发光剂的荧光棒，
注：本标准适用的荧光棒不适合在环境温度大于65℃的场合使用2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191—2008包装储运图示标志GB/T8416—2003视觉信号表面色3术语和定义
下列术语和定义适用于本文件。3.1
消防用荧光棒
glow stick for fire fighting and rescue种在消防应急救援与灭火救援作业中使用的指示照明工具，由内外两管组成，通过弯折使内管破裂，并使内管中的过氧化物和外管中的酯类化合物发生反应而激励荧光材料发光。3.2
outer tube
消防用荧光棒外层呈圆柱形的塑料管体。3.3
inner tube
置于消防用荧光棒外管内呈圆柱形的管体3.4
初始亮度
initial luminance
消防用荧光棒启动发光后，在
一定时间内测得的亮度值。
注：单位为坎德拉每平方米（cd/m\），3.5
有效亮度
available luminance
消防用荧光棒发光达到规定工作时间时的亮度值。注：单位为坎德拉每平方米（cd/m）。4型号与规格
4.1型号
消防用荧光棒（以下简称荧光棒）型号由7个单元组成，代号采用汉语拼音字母表示。型号构成1
GA/T1428—2017
如下：
企业改进型代号（用罗马数字I，Ⅱ，Ⅲ依次表示）有效亮度［单位为坎德拉每平方米（cd/m\)］长度［（单位为厘米（cm)］
发光颜色（L表示绿色，C表示橙色）工作时间[（单位为分钟（min）类组代号（消防用荧光棒）
消防员防护装备
注1：FY30L15-150I，表示工作时间30min，长度15cm，有效亮度为150cd/m2，发光颜色为绿色的I型荧光棒注2：FY90C30-20Ⅱ，表示工作时间90min，长度30cm，有效亮度为20cd/m2，发光颜色为橙色的Ⅱ型荧光棒4.2规格
荧光棒的长度分为15cm与30cm两种，颜色分为绿色与橙色两种，工作时间分为30min与90min两种。
5技术要求
荧光棒无明显色差、气泡、黑点、毛刺、塑化不良等缺陷。5.2长度
荧光棒的长度应为15cm土0.5cm或30cm士0.5cm，最大直径为$（2cm土0.5cm）。5.3发光颜色
荧光棒发光颜色应符合GB/T8416—2003中表4的规定5.4亮度
荧光棒初始亮度以及达到工作时间后的有效亮度应符合表1的规定。表1亮度要求
工作时间
5耐气候环境性能
初始度
有效亮度
荧光棒应能耐受表2所规定的气候环境条件下的各项试验。每项试验后，荧光棒应无影响使用的损坏且能正常发光。
试验名称
低温性能
高温性能
湿热性能
耐气候环境性能要求
试验参数
持续时间
持续时间
相对湿度
持续时间
注：非工作状态指荧光棒未发光状态。5.6抗弯折性能
荧光棒按6.6规定试验后，应无开裂、漏液现象。5.7密封性能
荧光棒按6.7规定试验后，应无漏液现象5.8抗跌落性能
荧光棒按6.8规定试验后，应无发光与漏液现象。5.9内部溶液易燃程度
试验条件
25℃±2℃
65℃±2℃
40℃±2℃
93%±3%
在1个标准大气压下，荧光棒内部溶液的开口闪点应不低于90℃。6试验方法
目视检查荧光棒的外观。
6.2长度
使用直尺与游标卡尺测量荧光棒的长度与直径6.3发光颜色
GA/T1428—2017
试样状态
非工作状态
非工作状态
非工作状态
使用颜色测量仪器（如彩色亮度计、色差仪、分光光度计等）测量荧光棒的发光颜色。6.4亮度
将两种工作时间的荧光棒各15支，在55℃土2℃的高温箱中放置240h后取出，在温度为25℃土2℃的暗室内，将荧光棒从中间位置弯折发光，摇晃至发光均勾后，放置在固定位置，同时开始计时，至30s土10s时使用成像亮度计测量其初始亮度，达到有效工作时间后再测量有效亮度。6.5耐气候环境性能
6.5.1取3支荧光棒，按照表2中的低温性能试验条件进行试验。3
GA/T1428—2017
6.5.2取3支荧光棒，按照表2中的高温性能试验条件进行试验。6.5.3取3支荧光棒，按照表2中的湿热性能试验条件进行试验。6.6抗弯折性能
6.6.1将1支经过6.5.1试验后的荧光棒，立即从中间位置弯折，弯折内角不大于90°，连续3次。6.6.2将1支荧光棒从中间位置弯折，弯折至最大程度后，保持该状态1h。6.6.3将1支荧光棒从中间位置弯折，弯折内角不大于90°，连续10次。6.6.4将1支荧光棒置于90℃的水浴中2min，取出后立即弯折，弯折内角不大于90°，连续3次。6.7
密封性能
6.7.1取3支荧光棒置于真空发生装置内，倒人5%果绿色素水溶液浸没荧光棒。6.7.2关闭真空发生装置并将压力调至一0.1MPa，并保持该压力60min。6.7.3缓慢打开真空发生装置，将荧光棒擦拭干净并检查有无色素水溶液进入外管内。如管内溶液变色，即判定为漏液
抗跌落性能
取2支荧光棒分别以水平和垂直于地面的方式，从1.5m高处跌落在水泥地面上。6.9内部溶液易燃程度
使用开口闪点仪，分别测定荧光棒内、外管内溶液的闪点7检验规则
检验分类
荧光棒的检验出厂检验和型式检验。7.2出厂检验
7.2.1荧光棒应由生产厂质检部门进行检验合格并附有合格证后方可出厂。7.2.2取样时，每批随机抽取35支，以同一品种同一型号的产品10000支为一个批量（不足10000支也作为一个批量）。
7.2.3出厂检验应按表3规定进行，检验结果如有一项不符合第5章的要求，应对该不合格项目加倍抽样进行复检，如复检结果仍不符合要求，则整批产品为不合格，7.3
型式检验
7.3.1型式试验在下列情况时进行：新产品投产定型；
a）亲
材料、结构或工艺有较大改变时；b）
正常生产中每一年进行一次；
停产半年重新开始生产时；
国家质量监督机构提出进行型式检验要求时。e
7.3.2进行型式检验以同一品种，同一型号的产品5000支为一个批量（不足5000支也作为一个批量），从中随机抽取35支作为试样。7.3.3型式检验项目应符合表3规定。7.3.4型式检验项目结果全部符合第5章的要求时，判定型式检验合格。4
条款号
检验项目
发光颜色
耐气候
环境性能
抗弯折性能
密封性能
抗跌落性能
内部溶液
易燃程度
表3出厂检验和型式检验项目
试样编号
注“V\表示进行该项目检验，“”表示不进行该项目检验
标志、包装、运输、贴存
8.1标志
荧光棒产品上应具有清晰耐久的标志，包括产品名称、产品型号。8.2包装
每支荧光棒产品应使用避光材料独立包装。8.2.2包装袋表面应具有以下标志：产品名称、产品型号、产品商标、执行标准代号：a
厂名、出厂编号、失效期；
使用方法、注意事项、泄漏处置、急救措施、回收方式，8.2.3包装袋的设计应考虑消防员穿戴手套时方便取用，8.2.4包装箱表面储运图示标志应按照GB/T191一2008的要求标示。8.3运输
荧光棒产品在搬运、运输时严禁碰撞、摔砸与重压。8.4贮存
荧光棒产品应贮存在通风、阴暗、干燥、无热源、无腐蚀性气体、液体的场所。GA/T1428—2017
GA/T1428-2017
中华人民共和国公共安全
行业标准
消防用荧光棒
GA/T1428—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年1月第一版
书号：1550662-32604
版权专有
侵权必究
