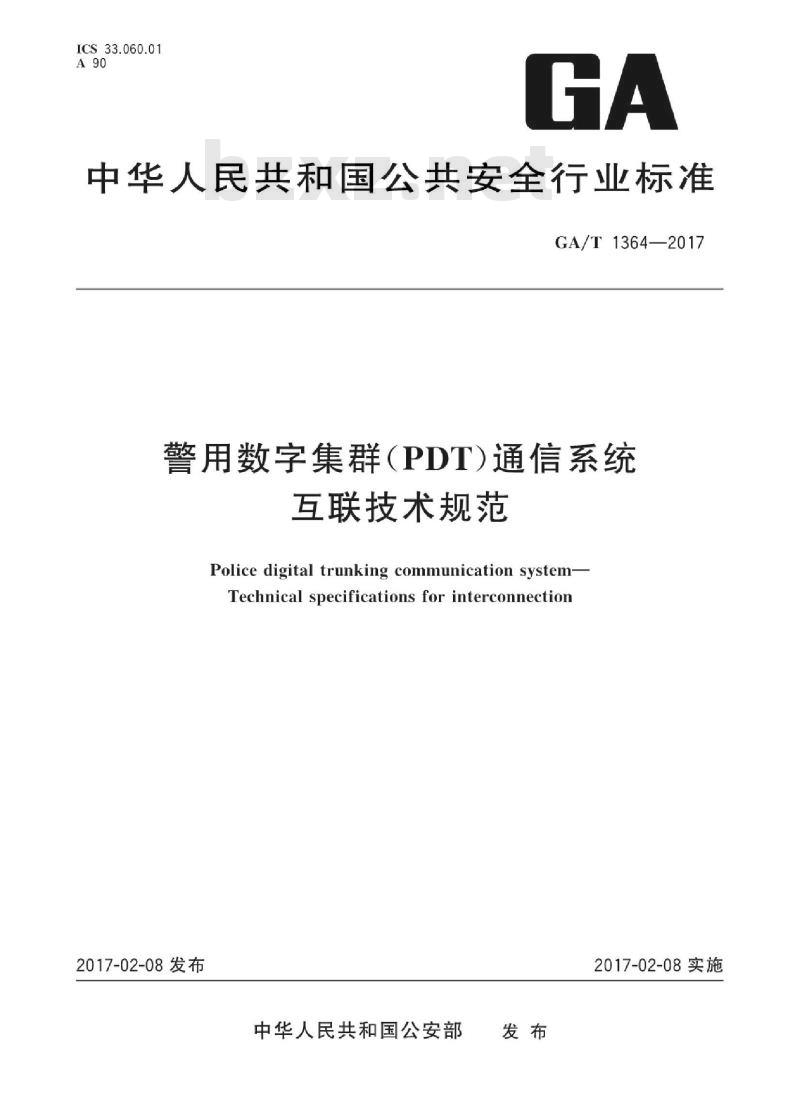

ICS33.060.01
中华人民共和国公共安全行业标准GA/T1364—2017
警用数字集群（PDT）通信系统
互联技术规范
Police digital trunking communication system-Technical specifications for interconnection2017-02-08发布
中华人民共和国公安部
2017-02-08实施

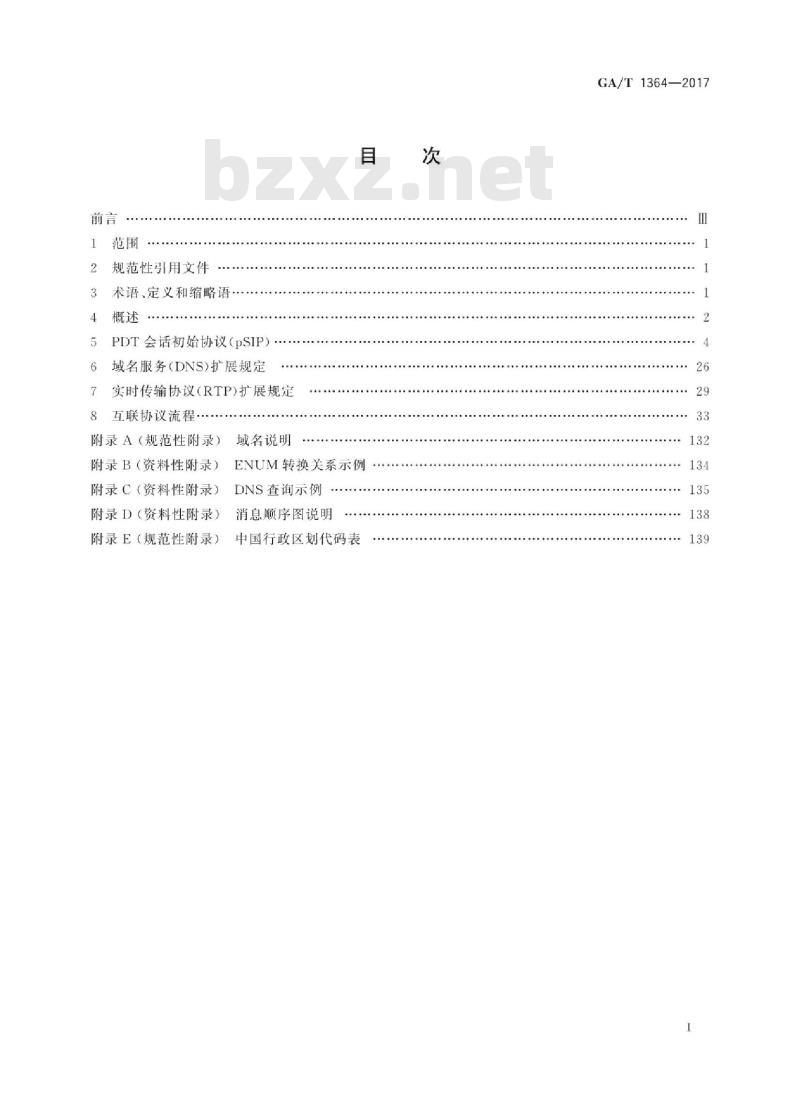

规范性引用文件
术语、定义和缩略语，
PDT会话初始协议（pSIP）
6域名服务（DNS)扩展规定
7实时传输协议（RTP)扩展规定
8互联协议流程
附录A（规范性附录）域名说明
附录B（资料性附录）ENUM转换关系示例附录C（资料性附录）
DNS查询示例
附录D（资料性附录）消息顺序图说明附录E（规范性附录）
中国行政区划代码表
GA/T1364—2017
iiiKAoNikAca
GA/T1364—2017

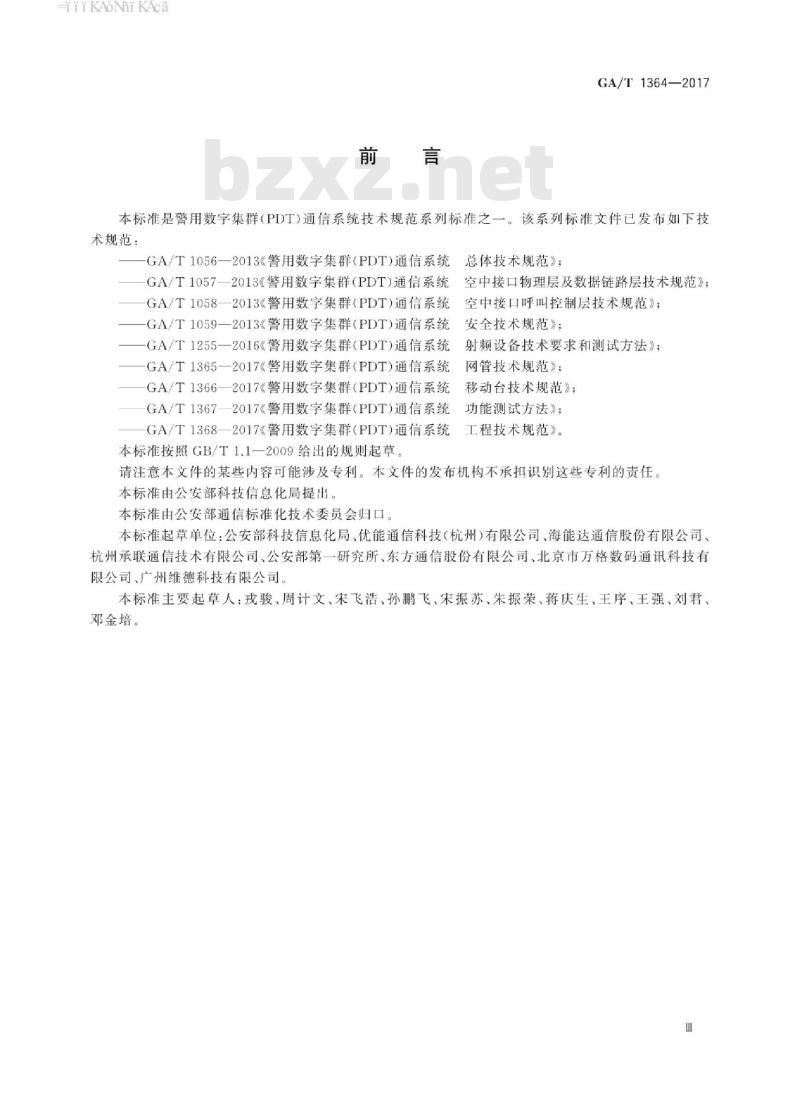

本标准是警用数字集群（PDT)通信系统技术规范系列标准之一。该系列标准文件已发布如下技术规范：
总体技术规范》；
GA/T1056一2013《警用数字集群（PDT）通信系统空中接口物理层及数据链路层技术规范》；GA/T1057一2013《警用数字集群（PDT）通信系统GA/T1058—2013《警用数字集群（PDT）通信系统空中接口呼叫控制层技术规范》；—GA/T1059—2013《警用数字集群（PDT）通信系统安全技术规范》；
-GA/T1255—一2016《警用数字集群（PDT）通信系统—GA/T1365—2017《警用数字集群（PDT）通信系统GA/T1366—2017《警用数字集群（PDT）通信系统射频设备技术要求和测试方法》；网管技术规范》；
移动台技术规范》；
、功能测试方法》；
GA/T1367—2017《警用数字集群（PDT）通信系统GA/T1368—2017《警用数字集群（PDT）通信系统工程技术规范》。
本标准按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由公安部科技信息化局提出。本标准由公安部通信标准化技术委员会归口。本标准起草单位：公安部科技信息化局、优能通信科技（杭州)有限公司、海能达通信股份有限公司、杭州承联通信技术有限公司、公安部第一研究所、东方通信股份有限公司、北京市万格数码通讯科技有限公司、广州维德科技有限公司。本标准主要起草人：戎骏、周计文、宋飞浩、孙鹏飞、宋振苏、朱振荣、蒋庆生、王序、王强、刘君、邓金培。
iKAoNi KAca
HiiKANniKAca
1范围
警用数字集群（PDT）通信系统
互联技术规范
GA/T1364—2017
本标准规定了警用数字集群（PDT）通信系统互联接口协议架构、pSIP语法、DNS扩展规定、RTP扩展规定和协议流程。
本标准适用于警用数字集群（PDT)通信系统的设计、制造和工程验收。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GA/T1056一2013警用数字集群（PDT)通信系统总体技术规范GA/T1058—2013
警用数字集群（PDT）通信系统空中接口呼叫控制层技术规范GA/T1059—2013警用数字集群（PDT)通信系统安全技术规范交第1部分：基本的会话初始协议YD/T1522.1—2006会话初始协议（SIP)技术要求YD/T1936—2009
会话描述协议（SDP)技术要求
RFC1035DNS-实现及标准
RFC3550
RFC3551
实时应用程序传输协议
最小控制的音频和视频会议RTP简介NMEA0183协议
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
useragent
用户代理
支持SIP协议的逻辑功能实体，当产生请求时作为UAC，当接收请求并产生响应时作为UAS。3.1.2
用户代理客户端
user agent client
在SIP会话建立过程中发送会话请求的功能实体，并且由客户端事务状态机发送这个请求。3.1.3
用户代理服务器
user agentserver
在SIP会话建立过程中接收、拒绝或者转发对应的会话请求的功能实体，并且由服务器端事务状态机发送这个响应。
事务transaction
客户端和服务端的事件，应从第一个由客户端发送到服务端的请求，到最后一个（非1xx）服务端向1
iKAONiKAca
GA/T1364—2017
客户端发出的终结应答。
transactionuser
事务用户
SIP事务层之上的协议层。
session
在两个UA之间持续一段时间的点对点的SIP连接，并记录了两者已经连接上的相关内容。3.2缩略语
下列缩略语适用于本文件。
BNFBackus-NaurForm巴科斯范式DNSDomainNameService域名服务ENUMTelephoneNumberMapping电话号码映射GH_MSCGroupHomeMobileSwitchingCenter组归属移动交换中心H_MSCHomeMobileSwitchingCenter归属移动交换中心HSsHomeSubscriberSever归属用户服务器IPInternetProtocol互联网协议MFIDManufacturer'sSpecificFID厂家的功能识别码MSMobileStation移动台
MSCMobileSwitchingCenter移动交换中心O_MSCOriginalMobileSwitchingCenter源端移动交换中心P_MSCParticipantMobileSwitchingCenter成员移动交换中心pSDPPDTSessionDescriptionProtocol PDT会话描述协议pSIPPDTSessionInitiationProtocol PDT会话初始协议PDTPoliceDigital Trunking警用数字集群Real-timeTransportProtocol实时传输协议RTP1
SDPSessionDescriptionProtocol会话描述协议SIPSessionInitiationProtocol 会话初始协议UAUserAgent用户代理
UserAgentClient用户代理客户
UASUserAgentServer用户代理服务器UDPUserDatagramProtocol用户数据报协议URIUniversalResourceIdentifier通用资源标识V_MSCVisitMobileSwitchingCenter拜访移动交换中心XMLExtensibleMarkupLanguage可扩展标记语言4概述
4.1互联功能
PDT系统间互联基于全IP软交换技术，应满足以下要求：PDT系统间的用户移动性管理包括漫游登记/去登记，跨系统鉴权，遥晕/复活漫游用户，遥2
HiiKAoNiKAca
漫游用户和用户组管理功能；
GA/T13642017
PDT系统间的呼叫控制功能包括单呼，组呼、PTT授权，越区切换，讲话方身份识别等：PDT系统间的数据业务包括跨系统短消息、状态信息和卫星定位信息；支持跨系统动态重组功能；
PDT系统间链路最大传输时延小于100ms，传输抖动小于25ms，丢包率小于10-3，每话路带宽不小于32kbps；
跨系统组呼呼叫建立时间不大于500ms。4.2互联架构
警用数字集群通信系统应具备全国联网能力，以及部、省和地市多级网络管理能力，因此将扁平状的IP网分为虚拟的多级互联管理系统，具体见GA/T1056一2013，在扁平化的IP网络内任何2个PDT系统之间的互联都采用完全对等的系统互联架构，见图1。交换中心3
交换中心1
说明：
pSIP控制信令：
RTP语音业务
图1完全对等的系统互联架构下载标准就来标准下载网
交换中心2
PDT系统间互联控制信令应使用pSIP协议，PDT系统间语音传输应使用RTP协议，PDT系统与域名服务器（DNS)间应使用DNS协议。DNS是一个分布式体系结构的数据库，完成号码和域名地址解析以及到IP地址的映射。
PDT系统支持用户全国漫游，归属地系统应根据用户的漫游权限决定移动台是否能够漫游到异地系统，拜访地系统可根据本地的漫游权限控制策略，决定漫游用户的呼叫权限。普通漫游用户在拜访地漫游人网时，拜访地系统默认仅开放较低的呼叫权限，当拜访地系统资源繁忙时，本地用户可抢占漫游用户的通话业务信道。拜访地系统也可预先配置策略酌情对来自某些异地系统的漫游用户保留其归属系统的呼叫权限，与本地用户享有同等或者更高级的呼叫权限。漫游权限由归属地市级网管系统根据工作需要进行配置，要求仅给需要漫游的用户开启漫游权限；无漫游权限的用户如需要跨系统漫游，应与归属地网管联系开通漫游权限。拜访地系统的漫游权限控制策略由本地网管或者更高一级的网管进行配置。4.3互联协议
PDT系统间互联协议分为控制面和用户面，互联协议分层结构见图2。3
GA/T1364—2017
应用层
会话层
事务层
pSIP压缩层
传输层
控制面
网络层
图2互联协议分层结构
传输层
用广面
PDT系统间互联控制面接口使用pSIP协议，用于移动管理、呼叫控制和网络维护等，pSIP协议还包括媒体流控制的pSDP协议、用户数据定义的MAP协议和卫星定位信息的NMEA协议。pSIP基本语法规则应符合YD/T1522.1—2006和YD/T1936—2009。PDT系统间互联用户面接口使用RTP协议，满足以下要求RTP头的格式应符合RFC3550，RTP携带的媒体信息格式应符合RFC3551；RTP扩展头可携带无线空口语音的LC、PI和EMS等信息PDT系统应具备透传带信道编码的空口语音信息能力。当MSC需要获取MS归属的H_MSC的IP地址或者组用户归属的GH_MSC的IP地址时，可通过DNS查询协议向DNS服务器获取相关数据。pSIP协议栈各层含义如下：
应用层：提供PDT系统间的各种应用业务；会话层：完成PDT系统间各种会话业务流程，例如呼叫控制，漫游登记等；事务层：分为客户端事务和服务器端事务。客户端事务负责从上层实体接受请求，并将请求可靠地发送到服务器端事务；负责接收响应并将响应传送给上层实体，同时过滤重复的响应和一些非法的响应。服务器端事务负责从传输层接收请求并发送给上层实体，同时过滤重复接收的请求；负责从上层实体接收响应，并将响应可靠地发送给客户端事务；pSIP信令压缩层：完成pSIP协议的语法解析、信令编解码和信令压缩功能；传输层：采用UDP协议，完成端到端数据传输；网络层：采用IP协议，完成源地址到目的地址的路由选择。5PDT会话初始协议（pSIP）
5.1pSIP协议体系结构
PSIP协议栈分为应用层、会话层、事务层、压缩层、传输层和网络层。其中传输层采用UDP协议，端口号默认为5060。
pSIP协议基于客户端/服务器模式，包括用户代理UA和用户服务器US。UA又分为用户代理客户端UAC和用户代理服务器UAS。在PDT系统内UAC可以是主叫用户所在的接人网关、MSC或应用服务器等。UAS可以是被叫用户所在的MSC，接人网关或应用服务器等，US可以是提供域名解析4
功能，归属地解析功能或重定向服务的服务器GA/T1364—2017
pSIP协议是基于标准SIP协议改进和优化后的PDT系统间互联协议，支持组呼业务和多种集群调度业务，在传输链路质量保证情况下，跨系统组呼建立时间小于500ms。pSIP事务层
事务层处理的事务可分为客户端事务和服务器端事务。pSIP事务层协议流程兼容标准SIP事务层，应符合YD/T1522.1—2006。定时器
pSIP协议栈定时器时长见表1。
定时器
Timer_A
Timer_B
Timer_D
Timer_E
Timer_F
Timer_G
Timer_H
Timer_1
Timer_
Timer_
500ms（默认）
4s（默认）
5s默认）
最初为T1
大于32s（默认）
最初为T1
最初为T1
pSIP的扩展BNF规定
5.4.1特殊符号规定
［parm]表示parm可选。
(parm）表示parm优先。
(parm）表示parm可任意多次。
定时器时长
预估的重发时间
给非INVITE请求和INVITE应答的最大重传时间间隔最大网络传送信息时间
INVITE请求重传间隔，仅UDP协议使用INVITE请求超时时间
应答重发的等待时间
非INVITE请求重传间隔
非INVITE请求事务超时时间
INVITE应答重传间隔
等待ACK的时间
ACK重传的等待时间
非INVITE请求重传的等待时间
应答重传的等待时间
*n(parm）表示parm最多出现n次。n*《parm）表示parm至少出现n次。1*n(parm）表示parm至少出现1～n次。n(parm）表示parm连续出现n次。pPSIP约定所有出现的字母大小写敏感保留字规定
“*“
GA/T1364—2017
LPAREN
RPAREN
LAQUOT
RAQUOT
DQUOTE
POS-DIGIT
alphanum
SafeChar
RestChar
Randnum
token-nodot
OtherToken
quoted-string
5.4.3 SIP-URI
%x22（双引号）
%x00-FF
\o\POS-DIGIT
\1\|\2\\3\\4\|\5\|\6\\7\\8\|\9\\a\|\b\|\c\|\d\[\e\|\f\[\g\}\h\|\i\}\j\|\k\|\\|\m\[\n\|\o\|\p\|\q\|\r\|\s\|\t\|\u\|\w\[\w\|\x\\y\|\z\}\A\|\B\}\C\|\D\|\E\\F\\G\|\H\|\I\|\j\}\K\[\L\\M\|\N\}\O\[\P\}\Q\\R\\S\\T\|\U\\V\|\W\\x\\Y\[\Z\DIGITI\a\|\b\\c\|\d\|\e\|\f\{\A\|\B\|\C\[\D\[\E\|\F\DIGITI\a\|\b\[\e\[\d\|\e\|\f\ALPHADIGIT
DIGIT「ALPHA|\+\！
\\\[\\?\
alphanum I \_
\)\|\{\[\>\
1*(alphanum
1*(alphanum
1*（ALPHA）
\?\—\@”
\#”—\《\—\>”—\
\！\|\%\
\—\+\|”|\「\\|
|DQUOTE\/\\［\\}\『\\\\【\”|\\\%”\*
\_”|\\「\%\|\*\
\|\+”|\|\\|\～\}
DQUOTESafeChar1%x80-FF/RestCharSP/DQUOTESIP-URI用于指示一个通信资源，包含了与该通信资源建立及维持会话所需要的信息SIP-URI
userinfo
\sip:\I\s:\[userinfo]host uri-parameterstoken\@\
注1：userinfo在PDT系统中不使用。host
hostname I IPv4address
