【GA公共安全标准】 警用数字集群(PDT)通信系统网管技术规范

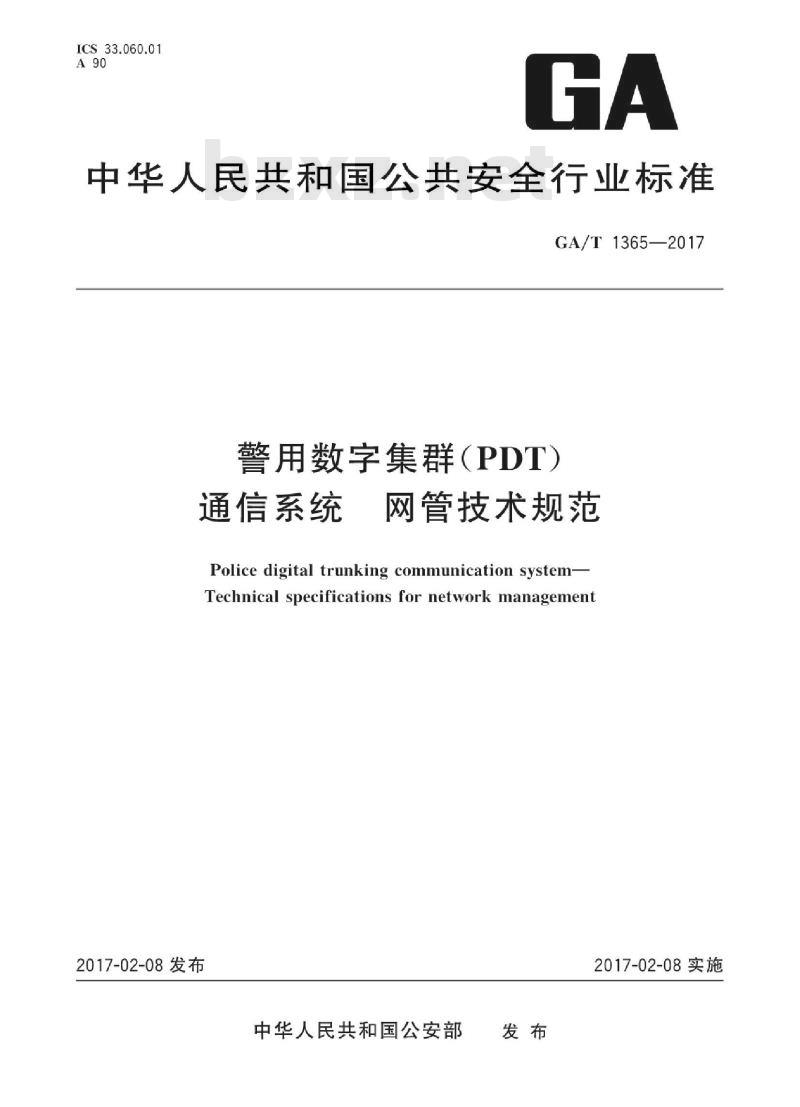

ICS33.060.01
中华人民共和国公共安全行业标准GA/T1365—2017
警用数字集群（PDT）
通信系统
网管技术规范
Police digital trunking communication system-Technical specifications for network management2017-02-08发布
中华人民共和国公安部
2017-02-08实施

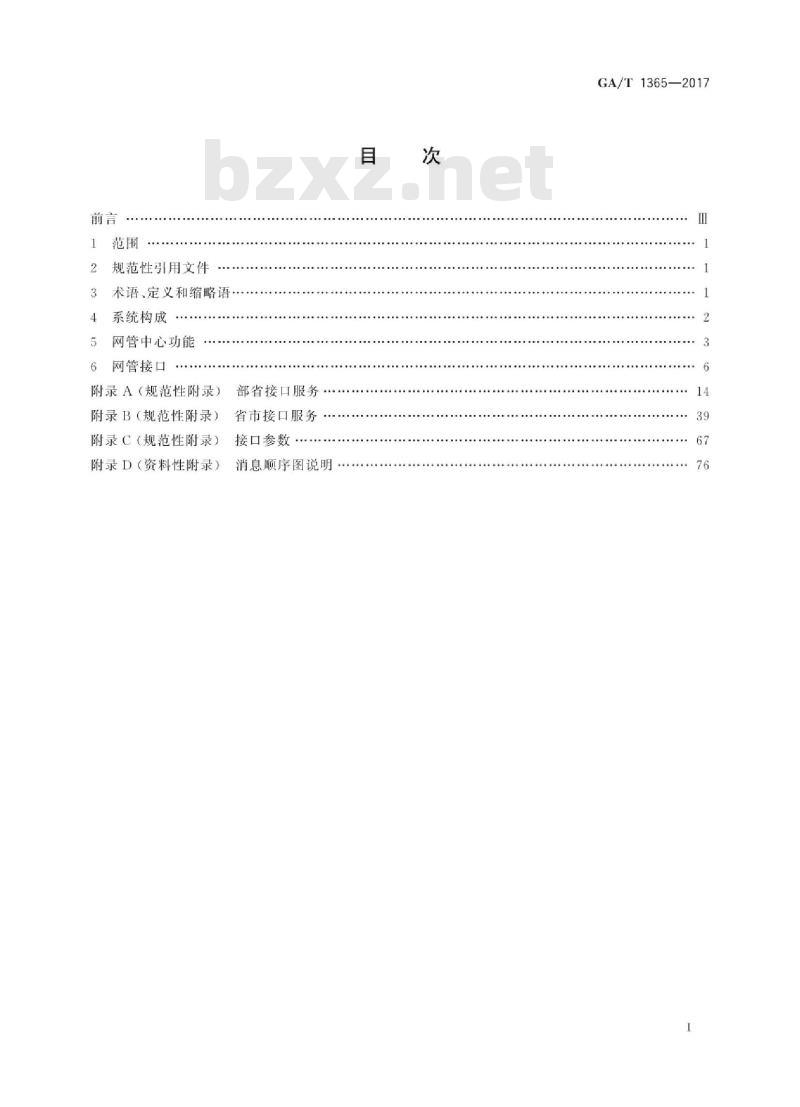

规范性引用文件
术语、定义和缩略语
4系统构成
网管中心功能
6网管接口
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
部省接口服务
省市接口服务
接口参数
附录D（资料性附录）消息顺序图说明目
GA/T1365—2017
iKAoNi KAca
HiiKAoNiKAca
GA/T1365—2017

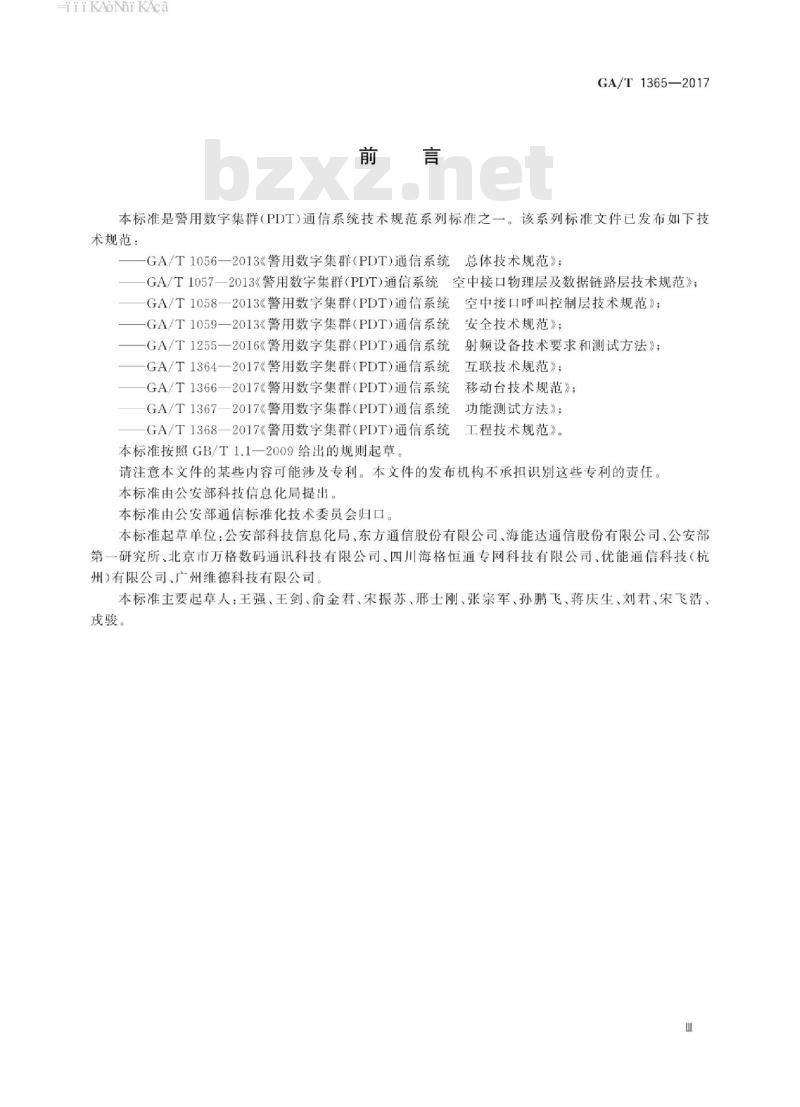

本标准是警用数字集群（PDT)通信系统技术规范系列标准之一。该系列标准文件已发布如下技术规范：
GA/T1056一2013《警用数字集群（PDT）通信系统总体技术规范》；GA/T1057—2013《警用数字集群（PDT)通信系统空中接口物理层及数据链路层技术规范》；GA/T1058一2013《警用数字集群（PDT）通信系统空中接口呼叫控制层技术规范》；一GA/T1059一2013《警用数字集群（PDT）通信系统、安全技术规范》；
射频设备技术要求和测试方法》；—GA/T1255—2016《警用数字集群（PDT）通信系统—GA/T1364—2017《警用数字集群（PDT）通信系统、互联技术规范》；
GA/T1366—2017《警用数字集群（PDT）通信系统移动台技术规范》；
、功能测试方法》；
GA/T1367—2017《警用数字集群（PDT)通信系统GA/T1368—2017《警用数字集群（PDT）通信系统工程技术规范》。
本标准按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由公安部科技信息化局提出。本标准由公安部通信标准化技术委员会归口。本标准起草单位：公安部科技信息化局、东方通信股份有限公司、海能达通信股份有限公司、公安部第一研究所、北京市万格数码通讯科技有限公司、四川海格恒通专网科技有限公司、优能通信科技（杭州）有限公司广州维德科技有限公司本标准主要起草人：王强、王剑、俞金君、宋振苏、邢士刚、张宗军、孙鹏飞、蒋庆生、刘君、宋飞浩、戎骏。
iKAoNi KAca
-iiiKAoNniKAca
1范围
警用数字集群（PDT）
通信系统网管技术规范
GA/T13652017
本标准规定了警用数字集群通信系统网络管理的系统构成、功能和技术要求，及部省接口、省市接口。
本标准适用于警用数字集群通信系统网络管理的规划、设计和建设。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注明日期的引用文件，其最新版本（包括所有修改单)适用于本文件GB18030信息技术中文编码字符集GA/T1056警用数字集群（PDT）通信系统总体技术规范GA/T1059
GA/T1364
警用数字集群（PDT)通信系统安全技术规范警用数字集群（PDT)通信系统互联技术规范IETFRFC2616
超文本传输协议
3基于传输层安全协议的超文本传输协议IETFRFC2818
IETFRFC4627
应用于Java脚本对象符号的json媒体类型W3C建议：SOAP1.2版本第1部分：消息传递框架W3C建议：Web服务描述语言2.0版本第1部分：核心语言WS-1
概要：基本概要1.2版本
术语、定义和缩略语
术语和定义
下列术语和定义适用于本文件
网络管理
network management
用于规划、监督、控制网络资源的使用和网络的各种活动，以使网络的性能达到最优。3.1.2
网管中心
network management center
执行网络管理和控制任务的系统。3.1.3
用户实名制
real-name policy
用户账户与使用者真实信息的绑定3.1.4
call loss
因信道忙而导致的呼叫失败。
iiKANiKAca
GA/T1365—2017
3.2缩略语
GA/T1056界定的以及下列缩略语适用于本文件，为了便于使用，以下重复列出了GA/T1056中的某些缩略语。
4系统构成
体系结构
Electronic Serial Number
Hyper TextTransportProtocol
HypertextTransferProtocol overSecureSocketLayerJavaScript Object Notation
Network ManagementSystem
SimpleObject Access ProtocolTrunking Station
Uniform Resource Locator
Web Service Definition Language警用数字集群的网络管理系统采用三级网络管理结构，见图1。部级网管中心
省级网管中心
地市级
网管中心
地市级
网管中心
地市级
网管中心
图1网管系统体系结构
电子序列号
超文本传输协议
安全的超文本传输协议
JavaScript对象符号
网络管理系统
简单对象访问协议
集群基站
统一资源定位符
Web服务定义语言
部省接口
省级网管中心
省市接口
省厅本级
网管中心
由上至下分别是部级网管中心、省级网管中心和地市级网管中心。4.2网管中心分类
网管中心分为以下三种：
地市级网管中心（含省级公安厅、局本级网管中心）负责管理本地的警用数字集群通信系统；省级网管中心负责管理省级行政区域内的各地市级网管中心；部级网管中心负责管理各省级网管中心4.3网管接口分类
网管接口分为以下两种：
部省接口，是部级网管中心与省级网管中心之间的接口；2
iiKANiKAca
省市接口，是省级网管中心与地市级网管中心之间的接口5网管中心功能
5.1功能描述
5.1.1用户管理
用户管理应包括对用户使用系统资源权限的管理和配置的以下内容：a)
账户管理：免费标准下载网bzxz
移动台、调度台开户/销户；
移动台遥晕、复活、遥；
通话组成员管理；
动态重组。
呼叫权限管理；
漫游权限管理：
通话组有效区域管理；
2）移动台漫游权限管理。
用户实名制数据管理。
设备管理
设备管理应包括对系统内设备的信息统计、参数配置和数据维护的以下内容：配置管理：
1）系统设备参数配置：
2）系统设备配置文件的存储、对比及恢复。b）
设备维护：
移动台空口写频；
2）基站设备远程软件升级；
系统设备的域名管理，见GA/T1364的规定3
设备信息统计与处理：
系统信息统计与处理：
设备制造厂家；
交换中心数量：
基站数量。
2）基站信息统计与处理：
基站位置（含卫星定位数据）：载频数量、频点、功率；
天线数量、天线高度、类型；
机房（供电、自有/租用、有/无人值守等）；链路（E1/IP、带宽）。
移动台数量统计与处理；
移动台信息统计与处理：
制造厂家；
-型号；
GA/T1365—2017
-iiKAoNniKAca
GA/T1365—2017
购置时间；
一其他应统计的信息
5）频率使用统计与处理：
频率分组；
频点；
复用次数：
受干扰时间比例统计。
5.1.3性能管理
通过对以下性能数据的统计和分析，网管中心应为系统优化提供依据：a
话务量统计和分析。支持下列单项及多项组合的统计分析：按基站统计话务量；
按时段统计话务量；
按通话组统计话务量；
按呼叫类型（单呼、组呼、数据)统计话务量4
呼损统计和分析。支持下列单项及多项组合的统计分析：b)
按基站统计呼损：
按时段统计呼损；
按通话组统计呼损：
按呼叫类型（单呼、组呼、数据）统计呼损。42
c）在线用户数量统计和分析。
5.1.4告警管理
告警管理应包括监控运行状况，采集告警信息，协助故障定位，保证系统正常运行的以下内容：a)
运行状态监控：
基站设备与交换中心设备运行状态监控在线状态；
告警状态。
2）基站信道占用比例监控；
交换中心在线状态的监控：
链路质量监控：
抖动；
时延；
丢包率。
b）告警的通知和处理：
告警通知；
2）告警定位；
3）告警显示；
4）告警清除。
告警数据的记录和查询：
1）告警信息记录；
2）告警信息统计；
告警信息查询。
告警分析。
安全管理
为保障网管系统安全，安全管理应采取以下措施：a)
数据库备份：
用户数据库的备份存储；
设备配置数据库的备份存储
网管人员的账号管理；
日志管理：
网络运行日志数据的实时存储；网络运行日志数据的统计；
网管操作日志数据的实时存储；网管操作日志数据的统计。
功能要求
各级网管中心的网管功能应符合表1的规定表1网管系统功能要求
用户管理
设备管理
性能管理
告警管理
告警管理
安全管理
网管功能
账户管理
呼叫权限管理
漫游权限管理
用户实名制数据管理
配置管理
设备维护
设备信息统计与处理
话务量统计分析
呼损统计分析
在线用户数量统计分析
设备运行状态监控
告警通知和处理
告警数据的记录和查询
告警统计数据分析
数据库备份
网管账号管理
日志管理
注：·表示必选功能；一表示不作要求地市级网管中心
省级网管中心
GA/T1365—2017
部级网管中心
GA/T13652017
6网管接口
接口描述
网管接口用于两级网管中心之间的数据传输，包括下级网管中心向上级网管中心上报各类数据，以及上级网管中心向下级网管中心下发配置或查询指令。网管接口采用基于SOAP协议的Web服务调用方式实现，包括WSDL在SOAP上的绑定，以及SOAP在HTTP上的传输。
接口要求
6.2.1接口协议要求
6.2.1.1协议版本要求
网管接口应采用以下协议版本：兼容WSDLV2.0，见W3C建议：Web服务描述语言2.0版本第1部分：核心语言；兼容SOAPV1.2.见W3C建议：SOAP1.2版本第1部分：消息传递框架：HTTPV1.1见IETFRFC2616。
6.2.1.2安全要求
网管接口应支持HTTPS协议，提供身份验证与加密通信功能，见IETFRFC2818。6.2.1.3
编码要求
HTTP及其附件的字符编码应符合GB18030。6.2.1.4消息格式要求
接口消息应为JSON格式，见IETFRFC4627。6.2.2接口服务要求
6.2.2.1命名空间
命名空间应为\http：//[域名]/［服务名称］”，有安全要求时为\https：//［域名】/[服务名称]”。注：其中内的内容将在实际调用中被具体名称替换6.2.2.2
调用方法
接口服务调用时，URL应为“［命名空间]/接口操作名称］”。注：其中［］内的内容将在实际调用中被具体名称替换示例：
内蒙古自治区某地市级网管中心调用省级网管中心“告警上报服务”（AlmReportService）的“告警统计上报操作”(almStatReport），服务调用URL为：\http：//nm.pdt.org.cn/AlmReportService/almStatReport\。6.2.2.3自定义参数要求
接口服务的自定义参数设置应符合以下要求：a）整数类型（int)为32位；
