【YD通讯标准】 在帧中继上实现 MPLS 的技术要求

中华人民共和国通信行业标准
YD/T 1162.3—2001
在顿中继上实现MPLS的技术要求Frame Relay MPLS Technical Specification2001-10-19发布
中华人民共和国信息产业部
2001-11-01实施

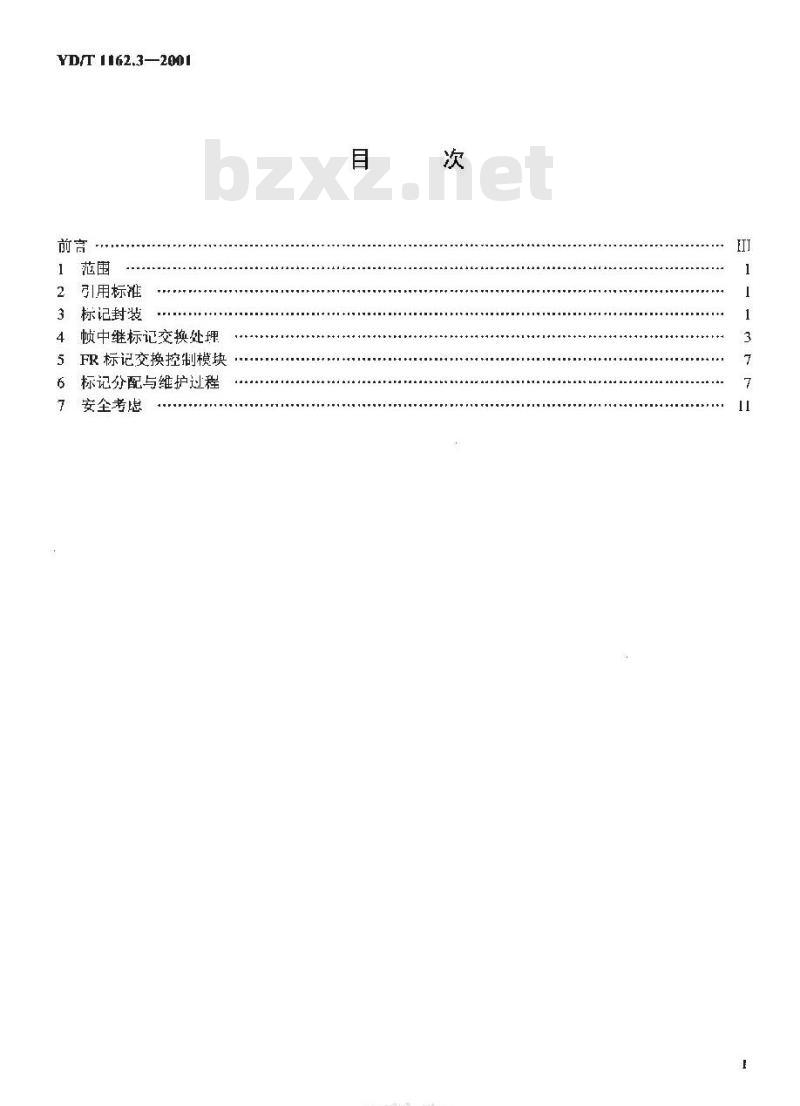

YD/T 1162.3—2001
2引用标准
3标记封装
顿中继标记交换处理
5FR标记交换控制模块
6标记分配与维护过程
安全考虑
TTKANTKAC
YD/T 1162.32001

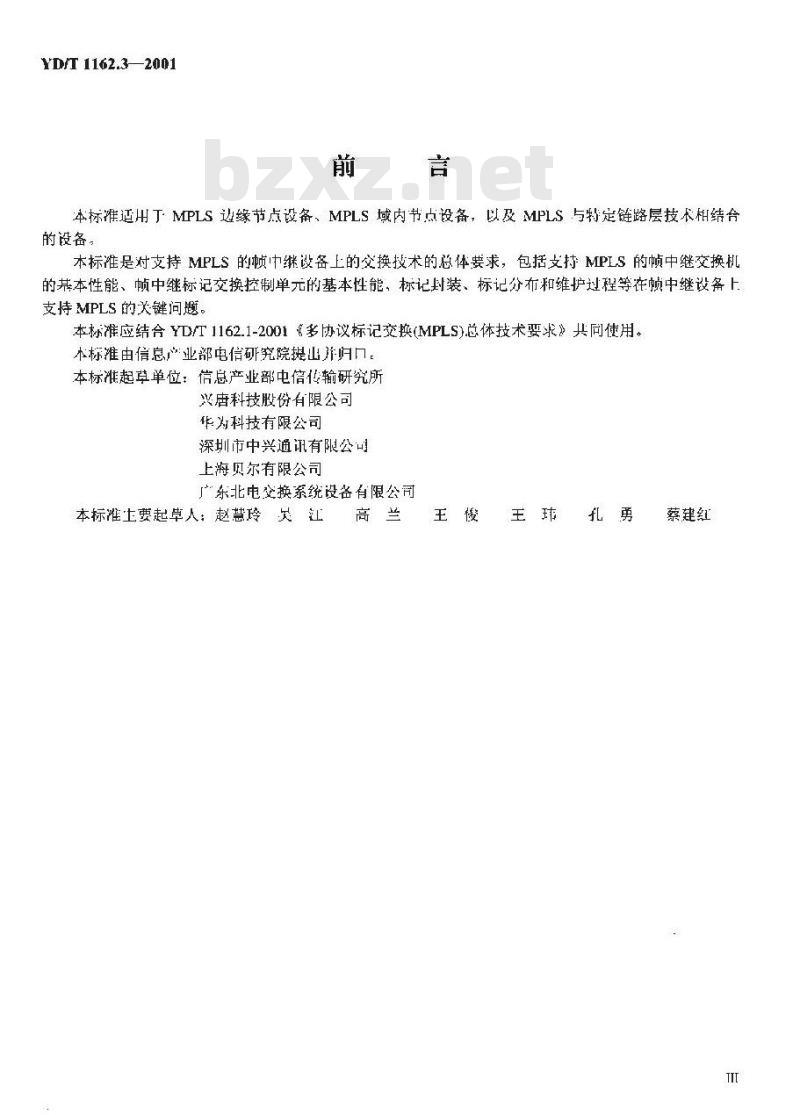

本标准适用丁MPLS 边缘节点设备、MPLS 域内节点设备，以及 MPLS与特定链路层技衣相结合的设备
本标准是对支持MPLS的顿中继设备上的交换技术的总体要求，包括支持MPLS 的中继交换机的基本性能、顿中继标记交换控制单元的基本性能，标记封装、标记分布和维护过程等在顿中继设备上支持MPLS的关键问题。
本标准应结合 YD/T 1162.1-2001 多协议标记交换(MPLS)总体技术要求》共同使用。本标准由信息产业部电信研究院提出开归口本标准起草单位：信总产业部电信传输研究所兴唐科技股份有限公司
华为科技有限公司
深圳市中兴通讯有限公司
上海贝尔有限公司
广东北电交换系统设备有限公司本标滩土要起草人赵慧玲灵江高兰王俊
王玮孔勇
蔡建红
中华人民共和国通信行业标准

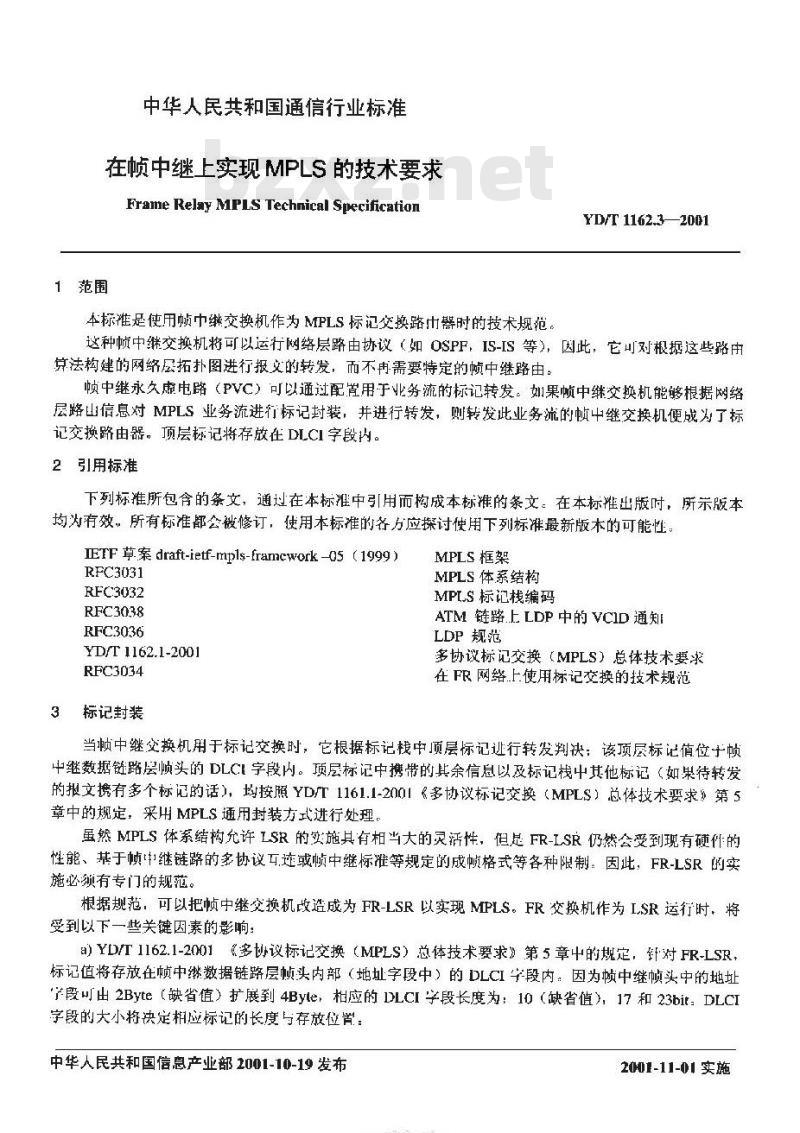

在帧中继上实现MPLS的技术要求Frame Relay MPLS Technical Specification1范围
YD/T1162.3—2001
本标准是使用顿中继交换机作为MPLS标记交换路巾器时的技术规范，这种顿中继交换机将可以运行网络层路由协议（如OSPF，IS-IS等），因此，它可对根据这些路由算法构建的网络层拓扑图进行报义的转发，而不再需要特定的顿中继路由：顺中继永久虚电路（PVC）可以通过配置用于业务流的标记转发。如果顿中继交换机能够根据网络层路山信息对MPLS业务流进行标记封装，并进行转发，则转发此业务流的顿中继交换机便成为了标记交换路由器。顶层标记将存放在DLCI字段内。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。在本标准出版时，所示版本均为有效。所有标准部会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。ETF草案draft-ietf-mpls-framework-05（199g）RFC3031
RFC3032
RFC3038
RFC3036www.bzxz.net
YD/T 1162.1-2001
RFC3034
3标记封装
MFLS框架
MPLS 体系结构
MPL.S标记栈编码
ATM链路上LDP中的VCID通知
LDP 规范
多协议标记交换（MPLS）总体技术要求在FR网络.上使用标记交换的技术规范当顿中继交换机用于标记交换时，它根据标记栈中顶层标记迹行转发判决：该顶层标记值位十帧中继数据链路层顺头的DLCI字段内。项层标记中携带的其余信息以及标记栈中其他标记（如果待转发的报文携有多个标记的话），均按照YD/T1161.1-2001《多协议标记交换（MPLS）总体技术要求》第5章中的规定，采用MPLS通用封装方式进行处理，虽然MPLS体系结构允许LSR的实施具有相当大的灵活性，但是FR-LSR仍然会受到现有硬件的性能、基于慎继链路的多协议五连或帧中继标准等规定的成顿格式等各种限制：因此，FR-LSR的实施必须有专门的规范。
根据规范，可以把中继交换机改造成为FR-LSR以实现MPLS。FR交换机作为LSR运行时，将受到以下一些关键因素的影响：a）YD/T1162.1-2001《多协议标记交换（MPLS）总体技术要求》第5章中的规定，针对FR-LSR，标记值将存放在帧中继数据链路层顿头内部（地址字段中）的DLCI学段内。因为愤中继顿头中的地址学段出2Byte（缺省值）扩展到4Byle，柏应的DLCI字段长度为：10（缺省值）：17和23bit：DLCI字段的大小将决定相应标记的长度与存放位置：中华人民共和国信息产业部2001-10-19发布TTKAONTKACa
2001-11-01 实施
YD/T 1162.32001

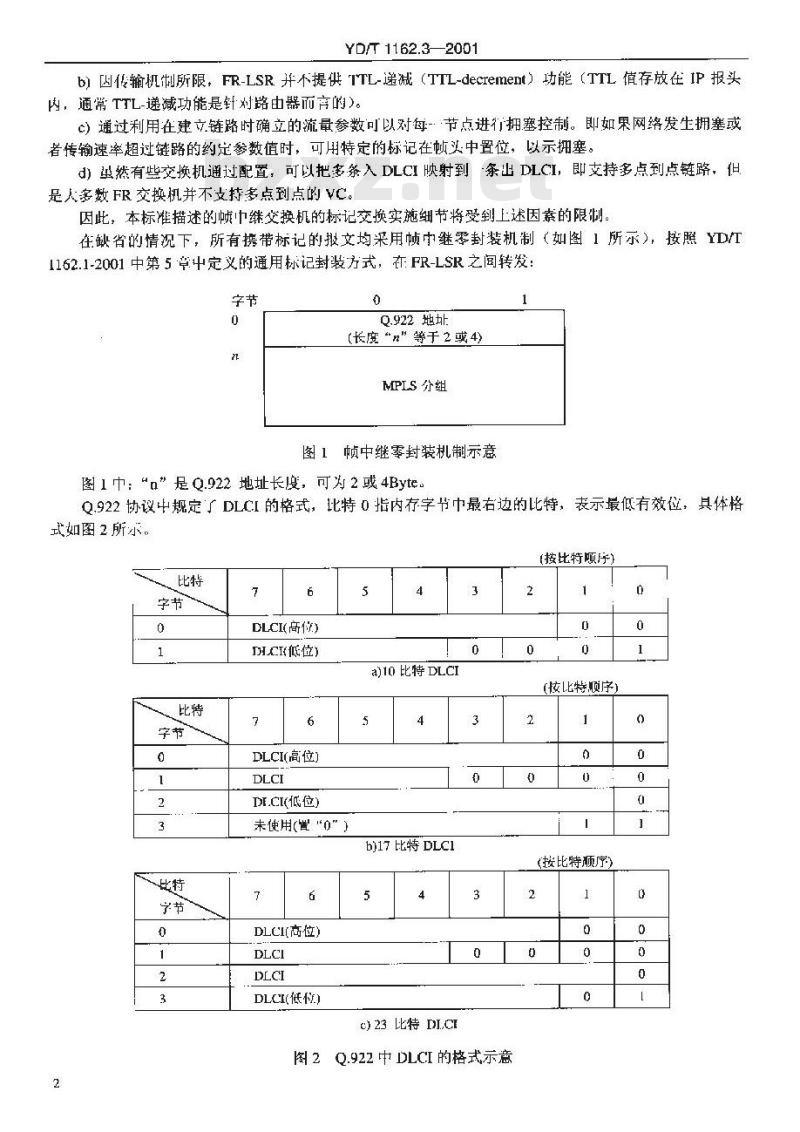

b）因传输机制所限，FR-LSR并不提供TTL-递减（TTL-decrement）功能（TTL值存放在IP报头内，通常TTL-递减功能是针对路由器而的)。C）通过利用在建立链路时确立的流量参数可以对每-节点进行拥塞控制。即如果网络发生拥塞或者传输速率超过链路的约定参数值时，可用特定的标记在顿头中置位，以示拥塞。d）虽然有些交换机通过配置，可以把多条入DLCI映射到条出DLCI，即支持多点到点链路，但是人多数FR交换机并不支持多点到点的VC。因此，本标准描述的恢中继交换机的标记交换实施细节将受到上述因素的限制。在缺省的情况下，所有携带标记的报文均采用顿中继零封装机制（如图1所示），按照YD/T1162.1-2001中第5章中定义的通用标记封装方式，在FR-LSR之间转发：字节
Q.922地址
[长度“n\等于2或4
MPLS 分组
图1帧中继零封装机制示意
图1巾：“n”是Q.922地址长度，可为2或4Byte。1
Q.922协议中规定了DLCI的格式，比特0指内存字节中最右边的比特，表示最低有效位，具体格式如图2所示。
(按比特顺序)
一比特
DLCI(商位)
HCI低位）
DLCI(高位)
DE.CI(低位)
未使用(置“0\）
DLCI(高位)
DLCI(低位)
a)10 比特DLCI
b)17比特DLC1
e) 23 比特 IDL,CI
图2Q.922中DLCI的格式示意
(按比特顺序)
(按比特狮序)
YD/T 1162.3—2001
通过顿中继零封装机制，FR-LSR可利用标记值求“暗示”该标记对应的报文所使用的网络层协议类型，详见YD/T1162.1-2001第5章“标记封装”，该章还规定了将错误消息返还给信源的具体操作。如果标记栈深度为“n”，通用封装将含有“n”层标记：而顶层标记的实际标记值存放在Q.922规定的数据链路层帧头DLCI字段内，应的标记疗段仅仅起到位置填充的作用，在数据传输过程中必须被置0：顶层标记的EXP、S、TTL字段取值仍然有效。4桢中继标记交换处理
4.1 DLCI 使用
标记交换过程涉及到如何根据路出分配标记确定入、出标记之间的有效替换，以及利用标记转发报文等问题，详见标记YD/T1162.1-2001的交换体系结构。FR-LSR中顶层标记值将存放在顿中继数据链路层顺头DLCI宁段，可通过标记获知数据报的网络层协议类型：相邻的FR-LSR之间必领建Y一条全双工VC连接，五通LDP消息。和FR-LSR之间运行IP路由协议所的DLCI相似，LDPVC的DLCI值可以由网管配置确。除了LDPVC以外，在链路的两个方向上DLCI的取值可以被认为是两个相互独立的标记空间，即VC可以是半双1.链路，每个方向DLCI取值独立。FR-LSR之间的DLCI范围、DLCI长度以及是否支持VC合并等必须通过LDP消息协商确定。i：DLCI标记取值范围将依赖于DLCI学段的大小（2～4Byte）。4.2同类LsP（HomogcneousLsP
假定一条LSP依次经过LSRI，LSR2、LSR3，如果LSR1、LSR2、LSR3都采用相同的标记封装方式转发属于这条LSP的数据，则称这条LSP是同类LSP。4.3异类LSP（HeterogeneousLSP）假定条LSP依次经过LSR1、LSR2、LSR3，如果LSR1、LSR2、LSR3采用不同的标记封装方式转发属于这条LSP的数据，则称这条LSP是异类LSP。通常，MPLS体系结构允许一条LSP内的不间节点采用不同的封装方式。当LSR接收到标记封装的数据报时，首先对入标记进行译码，得到标记栈中当前标记的取值，并确定下跳出标记，把经过编码后的出标记斥入标记栈，将报文转发至下跳。通常，MPLS域中可能会包括FR-LSR和使用其他标记封装方式（如通用封装、ATM封装）的多种LSR：因而，在网络存在部分LSR，其本身既有帧中继端E，同时还具有通用端几或ATM端口。即LSP中的·个LSR可在其上、下游不同的路段中来用不同的标记编码方式，例如：入口处数据报采用顿中继封装类型，而出门1处数据报采用MPLS通用封装方式。4.4顿巾继标记交换的环路防止与控制FR-LSR应该在没有环路的FR-LSP或LSP中的恢中继路段上施MPLS。因而FR-LSR应使用环路检测或环路防止机制实现上述要求。4.4.1FR-LSR的环路控制—MPLSTTL处理标记栈的 TTL字段用于：
a）抑制环路的产生；
b)限制转发报文的范围。
数据报通过LSP后的TTL值应该利它通过同样一组传统逐跳转发路由器后的TTL值相同。如果数据报通过的LSP具有层次结构，数据报TTL取值变化应该反映出它所经过的跳数总。刚刚压入标记栈的标记的MPLSTTL取值分为两种情况：如果数据报先前已经采用标记封装，新的TTL值为下层标记的TTL。如果数据报先前没有采用标记封装，新的TTL值为网络层报头TTL。如果FR-LSR坚于同层标记进行数据转发，不进行MPLSTTL递减操作。这样的一组FR-LSR组成的路段叫做“非-TTLLSP路段”。如果拟文穿越了“非-TTLLSP路段”，它的TTL取值应该能够反映出“非-TTLLSP路段”LSR的3
YD/T 1162.3-2001
数目：
对于单播数据，可以把“非-TTLLSP路段”中FR-LSR数目通知给入口FR-LSR，入IIFR-LSR在把数据报发往“非-TTLLSP路段之前，对数据报进行TTL递减操作。如果TTL递减操作导致TTL小于或等丁0，禁止FR-LSR以标记封装的方式继续转发数据报。这时数据报可以采用下面两种方法处理：
1）FR-LSR认为数据报超时：向信源返还ICMP消息。2）FR-LSR采用非标记封装的方式继续转发该数据报，出TTL为入TTL减1：这个转发过程需要通过非MPLS连接实现。
如果入TTL值为1，入口FR-LSR只能选择第一种操作方式。对于组播数据，可以把“非-TTLLSP路段”中FR-LSR数目通知给FR-LSR的出节点。出口FR-LSR在报文离开“非-TTLLSP路段”以前，对报文进行TTL值递减操作：4.4.2MPLSTTL计算方法
如上所述，非-TTLLSP路段入V出节点将根据特定的算法，对报文的入TTL值进行递减处理，待到相应的出-TTL值。该算法受到了3个参数的制约：1）报文的入封装格式，2）LSR所采用的转发封装格式：3）报义的出封装格式。这三者之间的关系可以用函数D来表示，其中（ie）为“入封装”，（fe）为“转发封装”，（e）为“出封装”。相应的，具体的TTL递减操作算法如下：输由 TTL = 输入 TTL -D(ic， fc， oe)或绡写为：
输出 TTL = 输 TTL -d
其中D有3种取值可能：分别为“\，“1”和LSP路段中的节点数。对于单播传输，封装类型如表1所示。表1单播传输巾的过装类型
LSP 路段中的跳数
入封装类型
顿中經
任伺类型
任何类型
转发封装类型
恢中继
通用MPLS
通用 MPLS 或 IP
（网络层）
封装类型
愤中续
通用MPL.S
顿中继
“LSP路段跳数即LSP路段中LSR数目，在最初的LSP路径建立过程中，它将和分配的标记起，通过映射消息通知向上游节点。如果LDP在LSP建文过程中分配标记的同时，提供了“跳数”参数值，即说明了此LDP消息中存在“跳数对象”。如果TDP并不提供“跳数”参数值，或是跳数为未知跳数0，则“LSP路段跳数”的缺省值为1。当向上游发送标记映射消息时，相关的下游节点的“跳数”参数也将通过LDP消息发送给上游节点。如果跳数取值不为0，则上游LSR必须把跳数加1，并随新的标记映射消息一起，继续向上游发送。如果跳数取值为未知跳数0，未知跳数0在向上游传送的过程中并不改变。如果新的“跳数”超过了网络限定的最大值，禁止FR-LSR向上游发送映射消息，FR-LSR必须向上游发送错误通知消息。刘于纠播传输，封装类型如表2所示。表2
组播传输的封装类型
LSP路段中的跳数
入封装类型
顿中继
任何类型
愤中继
转发封装类型
顿中继
通用MPLS或IP（网络层）
通用 MPLS 或 IP（网络层）
出封装类型
恢中继
帧中维继
任何类型
YD/T1162.3—2001
对于转发过装，“I”代衣IP（网络层)；“G”代表通用MPLS：“F”代表中继MPLS。对于LSR端口，“;”表示LSR端口的入出封装方式采用的是IP，没有使用MPLS封装方式；“g”表示LSR端口的入出封装采用通用MPLS封装方式；“”表示LSR端口的入口或出I1封装采川恢中继MPLS均装方式，\a”代表LSR端口的入口或出口过装采用ATMMPLS封装方式，因而LSR的数据报入口封装，转发封装及出口封装方式可通过如下各符号来表示：“iIf\，，\gGf\，，\fFf\等。下面将通过具体的例子来描述同类 LSP和异类LSFTTL递减算法。1同类LSF
同类LSP 的个其体例广如图3 所示。IP ttl = nt
mpls ttl = n-5
顿中继
IP_tl-mpls_ttl-1 = n-6
fFf → fFf → fFf
图3同类 LSP的个具体例子示表
“If”是顺继LSP入口LSR的入口/转发/出口封装方式，TTL算法为：mpls_ul=IP_TTL-跳数=n-s
“fi”是顿中继LSP中出IILSR的入I.I/转发/出口封装方式，TTL算法为：IP_ttl = mpls_ttl-1 = n-6
2)异类LSP
异类 LSP 的一个具体例于如图 4 所示。入口LSR (IP_i = n)
链路：
- gGg ggf
Impls_tt
fFf-→+ fFf -→ fPf aAa -
(n-2)-4-n-6
(n-6)-3=n-9
图4异类LSP的·个具体例子示表出 LSR (IP tl = #-15)
fGg - gli
7r-14]
“ilg”是整条LSP入口 LSR 的封装方式，TTL算法为：mpls_tl=n-115
“gGf\是通用MPLS路段中的出口LSR，同时也是惯中继MPLS路投入！ILSR的封装方式，TTL算法为：mpls_ttl=n-6
“fGa”是顿中继MPLS路段巾的出口LSR，问时也是ATMMPLS路段入[1LSR的封装力式，TTL算法为：mpls_ttl=n-9
“gGf”是通用MPLS路段中的LSR，同时也是帧继MPLS路段入口LSR的封装方式，TTL算法为：mpls_ttl= n-13
.“FGg”是顿中继MPLS路段巾的出口LSR，同时也是通用MPLS路段入口LSR的封装方式，TTL算法为： mpls_ltl=n-14
TKAONKAca
YD/T1162.3—2001
“gli”是整条LSP的出口LSR的封装方式，TTL算法为：mpls_tl=n-153)FR单播数据报LSP入口LSR处的TTL算法如图5所示，(入LSR)1
o.tl=i.ttl-4
→x(出口LSR)
x(入口 LSR)
o.ttl-i.tt-3
图5顿继单播数据报LSP入口LSRTTL计算4)FR组播数据报LSP出口LSR处的TTL算法如图6所示。(出口 LSR)xo.ttI=i.ttl-3
(I口 LSR)
o.ttl=i.ttl-4
→x (出口 LSR)
图6顿中继组播出口LSRTTL计算
4.5入节点 FR-LSR 的标记处理
当报文首次进入MPLS域的时候，报义通过网络层进行转发操作。与原有方式不同的是，在入节点LSR处，转发报义的出封装包含了一个深度至少为一的标记栈。数据报将采用顿中继的零封装方式，通过标记隐含地唯一标识网络层协议。标记栈顶层标记的TTL可以是报文网络层转发后网络层的TTL值或者是 MPLS 域最大允许跳数。FR-LSR对于以下两种情况的处理是相似的：a)LSP是同类的（LSP全部由FR-LSR组成）并且该FR-LSR是LSP的入节点，b）LSP是异类的（LSP由FR，PPP，Ethernet和ATM多个路段组成，不同链路相连接成：条完整的LSP）并且FR-LSR是恢中继LSP路段的入节点。对于单播报文，MPLSTTL值根据中继LSP(同类LSP)或是顺中继LSP路段.（异类LSP）节点跳数而递减。通过LDP协议建立LSP时，应将“非TTLLSP路段”节点数目通知FR-LSR入节点。对于组播报文，MPLSTTL值应减1。通过LDP协议建立.LSP时，应将“非TTLLSP路段”节点数H通知 FR-LSR 出节点。
然后，经过FRMPLS封装的报文便通过顿中继数据链路转发，该报义携带的顶层标记值存放在DLCI字段内，各FR-LSR节点通过交换DLCI值转发报文，即通过帧中继VC链路转发经过FRMPLS封装的报文，
4.6核心FR-LSR的标记处理
对于LSP内部的FR-LSR节点，报文所携带的顶层标记值存放在顺中继数据链路层顿头的DLCI学段内。与传统的顿中继交换方式类似，当LSR端口收到数据顿时，FR-LSR提取顿义内的DLCI值，并在DLCI信息库中进行检索，得到对应的出口DLCI，并替换原有的入口DLCI，最终将封装后的数据顿发往下一跳。
协议规定，虽然顶层标记值存放在愤缔数据链路层帧头中的DLCI字段内，但是标记栈中顶层标6
YD/T 1162.3—2001
记的其他字段部是有效的，诺存了尚前有效的其他顶层转发信息。4.7出节点 FR-LSR 的标记处理
FR-LSP的出节点FR-LSR对接收到的报文进行标记出找操作．如果被弹出的标记是标记栈中的最后-个标记，LSR必须能够通过此标记确定出报文所使用的网络层协议。因为标记栈中不存在用于标识报文所使用的网络层协议的明确信息，所以LSR必须能够根据出栈标记的取值确定网络层协议。如果从标记栈弹出的标记不是最后一个标记，则先前顶层标记内的TTI-值应存入当前顶层标记的TTL享段内。
如果此FR-LSR是异类LSP中FrameRelay路段的出口节点，但并不是整条异类LSP的山山节点，FR-LSR将根据下一跳标记转发条月(NHLFE）中的信息选取出标记，同时依据出端II以及转发操作类型确定山MPLSTTL值，最终把封装好的报文向下一个异类LSP路段内的节点转发（详见YD1162.1-2001《多协议标记交换（MPLS）总体技术要求》7.2.4.3条）随后下-个异类LSP路段内的节点将依据对应此特定链路的MPLS协议规范继续转发报文。对丁单播报文，如果输出端口是通用类型，则MPLSTTL值减1：如果输出端口是ATM（同FR一样，本身不提供TTL机制），则FR-LSR将根据下一个LSP路段内ATM-LSR的节点数日，减少MPLSTTL最值。
对于组播报文，MPLSTTL值应根据FR路段内的FR-LSR节点数日来确定。为在LSP建立过程中，FR-LSR的出口节点已通过LDP协议消息得到了相应的跳数参数。5FR标记交换控制模块
为了实现MPLS标记交换，FR交换机必须具有标记交换控制模块，该模块土要由标记分配和维护过程组或。MPLS协议允许标记绑定信息通过标记分发协议（LDP）在内的多种机制传送。由下标记交换控制模块使用直接从网络展路巾协议获得的信息，交换机必须作为对等实体接参与这些路由协议（如：OSPF，IS-IS)，在某些情况下，LSR也使用其他协议（如：RSVP，PIM：BGP)分配FEC-标记绑定；FR-LSR也应直接参与这些协议。
如果FR链路是通过LDP、RSVP或其他协议建立的，没有使用传统的FR信令机制，我们假定FR-LSR之间可以通过RSVP信令或是通过静态配置等方法传送所建链路的配置信息，如：输入/输出的最大帧长度，要求/允许的输入/输出不吐量，可接受的输入/输出吐量，输入/输出突发量的人小，输入/输出的发送速率等。本规范要求FR-LSR对于拥塞控制，以及州顿头内的标志位指明拥塞的方式均与传统的FR交换方式相同。在没有LDP，RSVP或其他信令机制参与VC链路参数设定的情况下，FR-LSR应仿照路中器的尽力传送机制：设定缺省参数（如CIR=0），将接收到的数据顿头内的DE位置1，实现继续传送而不丢弃这些顺的口的。MPLS的链路控制和状态信息将通过LDP消息在网络节点中传送支持标记交换的顿中继交换机仅对成顿、比特填充、顿头和FCS等参数提出了一性费求，不包括PVC控制信令程序，aka利LMI等参数，MPLS小要求FR-LSR对Q.933PVC利/或SVC信令提供支持。如果LSR端口同时支持MPLS利标准的FRVC链路，则PVC利/或SVC信令仪适用于端口内非MPLS的PVC和/或SVC链路（即标准的FR链路）。6标记分配与维护过程
标记分发协议的通信机制与消息格式都在YD/TI162.1-2001中的第4章和第6章中作了详细规定。不支持VC合的FR-LSR必须采用按需下游标记分发方式和维扩机制。支持VC合并的FR-LSR也可选择对上述机制提供支持。
注：此机制适用十通过逐跳路由传输的收务流，7
HiikoNiKca
6.1边缘LSR 的处埋行为
YD/T1162.3—2001
本书节讨论FR-LSR域边缘节点的操作细节，假定某边缘节点依照路由算法，选取某FR-LSR作为特定FEC的下跳LSR，该FR-LSR通过LC-FR端口与边缘节点互连，即这两个FR-LSR万.为LDP对等实体。边缘节点向下一跳FR-LSR发送LDP请求消息，希望获得相应的标记绑定信息。当它收到来户下一跳FR-LSR的LDP映射消息后，从中获取FEC/标记绑定信息，并将标记值存入标记信息库，作为特定FEC的出标记：在LDP映射消息中可能含有跳数TLV。跳数TLV表示报文在FR-LSR域内，从入节点到H节点所经历的节点数日，通过此跳数值，FR-LSR入节点可以得到H出口标记中的TTL值，一凸工述T作全部完成，LSR就可对厕于特定FEC的报文逊行MPLS标记转发了如果FR-LSR域内某一边缘节点收到特定FEC的LDP请求消息，即表明该边缘节点是此特定FEC的出节点LSR，边缘节点将为此特定FEC分配一个标记，即在其标记信息库中建立一个新的标记条目，分配的标记值应存入条月中的入标记字子段内。接着边缘节点将向发送特定FEC请求消息的.上游FR-LSR返还含有此特定FEC/标记绑定的LDP映射消息。映射消息中跳数TLV取值为1当山于路山算法导致边缘节点改变了特定FEC的一跳节点时，而先前的下跳FR-LSR位于FRMPLS域内，则此边缘节点应向原先的下一跳FR-LSR发送LDP释放消忘，通知该节点相对此FEC/标记的标记绑定信息已不再有效。如果FR-LSR接收到米白LDP对等实体的特定FEC标记请求消息，FR-LSR将进行如下操作a）首先分配标记，在标记信息库中创建新的标记条日，将标记值存入条目中的入标签宁段内。b)继续向特定 FEC:的下一跳节点发送LDP 请求消息。在有序控制模式下，FR-LSR在向上游节点返还L.DP映射消息以前，必须要等待下游节点的LDF映射消息的到来：在此情况下，FR-LSR使用跳数TLV参数，将从下游节点处收到的跳数值加1，开通过 LDP映射消,总向 上游转发:
在独立控模式下，FR-LSR不需等待下游的标记绑定信息便可直接向上游FR-LSR发送LDP映射消息。在此情况下，该LSR使用跳数TLV参数中的-个保留值，指明该参数日前是未知的。正确的跳数值将在以后通知，详见下文。于有序控制与独立控制模式均有各白的优缺点，在本标准中，考患到顿中继交换机在处理能力上受到的限制，故而选择右序控制模式作为首选的控制方式。且FR-LSR接收到来自下一跳的含有FEC/标记绑定信息的LDP映射消息，它将收到的标记值存入标记借息库中的山口标记字毅内。FR-LSR或者FR-LSR域内的边缘节点，可能会接受到来白同一FR-LSR对于同·FEC的多个标记请求消息。它应该对下每个标记请求消息返还相应的标记映射消息（假设该节点有足够的标记资源）。并保存任何现有的映射消息，对于收到的每个标记请求消息，FR-LSR应产生对应此FEC的新的标记请求消息，并将其传送到下游书点当由于路由穿法导致FR-LSR改变了对应特定FEC的下一跳节点时，此FR-LSR应使用LDP释放消息来通知先前的下跳节点，告之相应的FEC/标记绑定已不再被使用，如果LSR接收到通知，得知某FEC/标记绑定已不再有效，它将重新分配标记，删除原有的FEC标记绑定，这科模式称为“保守标记保持方式”。当FR-LSR接到通知，删除原有标记绑定后，它将通知原有路由的下一跳，指明相应的标记绑定已不有效。如果FR-LSR并不删除原有的标记绑定信息，则称这种模式为“自由标记保持方式”，当它再次接到来自上游节点的相同的标记请求消息时，即相同路山（FEC）且具有杆同的跳数值，它将立即恢复使用被保留的特FEC/标记绑定。在本标准中，选择保守标记保持方式作为FRLSR苦选的标记保持方式。如果网络路中发生变化，应在路由发生变化的节点处蛋新建议FEC/标记绑定：除下面指明的特例外，路由分歧点的上游节点将忽略这一变化，如果FR-LSR改变了原有路由的下一跳，井确认与其直接析邻的新的下一跳节点是FR-LSR或FR域的边缘节点，它将针对标记信息库中相应此路由的每标记条日向下游节点发送标记请求消息，8
YD/T1162.3—2001
FR-LSR收到米自上游节点的标记请求消息后，向下游节点发送相应的标记请求消息，如果下游节点无法满足标记请求，FR-LSR应删除此FEC/标记绑定信息，并使用LDP撤消消息通知上游节点。当LSR察觉它与荣LDP对等实体失去了LDP会话后，它将采取如下措施：丢弃所有与此连接关的绑定信息，所有通过此LDP对等实休发送的标记请求消息建立的FEC/标记绑定信息应均被删除，并重新分配这些标记。
——FR-LSR标记合啡
6.2标记空间的有效利用
在上述讨论中，假设了边缘节点根据路由表中的每一个地址前缴，分别向特定FEC的下一跳R-LSR发送标记请求消息，即路出表中的每一个地址前缴将对应个标记。争实上，通过配置可使因响应边缘节点发送的标记请求消息葡分配的标记数日大量减少，即一个标记可以对应多条路由，这样就可人幅度减少LSR所需的标记数最。因此FR-LSR可利用在路由（地址前缀）利标记之间的多对一的映射关系，参照在YD/T1162.1-2001《多协议标记交换（MPLS）总体技术要求》第4章中描述的转发等价类（FEC）机制，减少标记的数量，
注：如果在顿业务流中，充许数据帧分段传送。这种分段传机制将会限制VC合并的使用。厌为恢继中的数据帧分段肩必须要求核顺序转发，即不同数据燃的分段了恢不能交织在起进行传输，只有HR-LSR在确保同顺的所有分段「按顺序转发，即并没有与其他分段子帧发生慎交织的前提下，才可以进行VC合并的操作。如果FR-LSR使用VC合并，当FR-LSR收到来白上游节点的特定FEC标记请求消息，并发现其标记信息库十已经存在特定FEC标记绑定，则它不需要再向下游发送标记绑定请求。它可以分配-二个入口标记，并将此绑定信息返还给上游节点。如果上游节点转发报文的项层标记值等上面所述的入口标记值，则FR-LSR通过标记交换操作，用LIB中对应的出口标记代替报义的入口标记，向下游转发。如果FR-LSRLIB中没有此出口标记，但是正在等待下游节点响应特定FEC:的标记请求消息，则它不必向下游发送标记请求消息。这表明在VC合并的情况下，FR-LSR必须对上游节点的每次标记请求消息作山响应，并回应·个新的映射消息。但是无论接收到的相同的标记请求消息有多少，它只向下游节点发送一次标记请求消息.
在VC合并情况下，如果路由表的变化号致FR-LSR选取新的LSR作为FEC的下一跳节点，FR-LSR可以释放LB中存储的来白原先下一跳的标记绑定信息。如果它没有与新的下一跳建立标记绑定关系，FR-LSR必须向下跳.发送标记请求消息：注意，是否释放原有标记，依赖于FR-LSR所采用的标记保持方式
如果收到的新的绑定信息中，其跳数值与原有的标记映射消息中的不同，并且跳数不是未知跳数0则LSR将跳数值加1，并通过标记映射消息，将新的跳数值逆知给特定FEC/标记绑定的上游节点：为避免LSP环路，如果新的跳数参数值超过了LSP中设定的最大值，则FR-LSR必须间所有先前接收到特定FEC-标记绑定的.上-游LSR发送 LDP撤消消息，6.3顿中继专用的标记分发协议消息两个 FR I.DP 对等实体之间 LDP消息可以含有一些针对帧中继协议的专用信.感，几个例子如下：1）“帧中继标记范围\，其格式如图7所示。0
0123456
890123456789012345678901
Reserved
Reserved
MinimumDLCI
Maximum DLC
图7顿中继标记范围的格式
其中：
Reserved：保留段。
此域[存储保留字段。发送时填充为0，接收时被忽略。Len：长度。
FKAONKAca-
