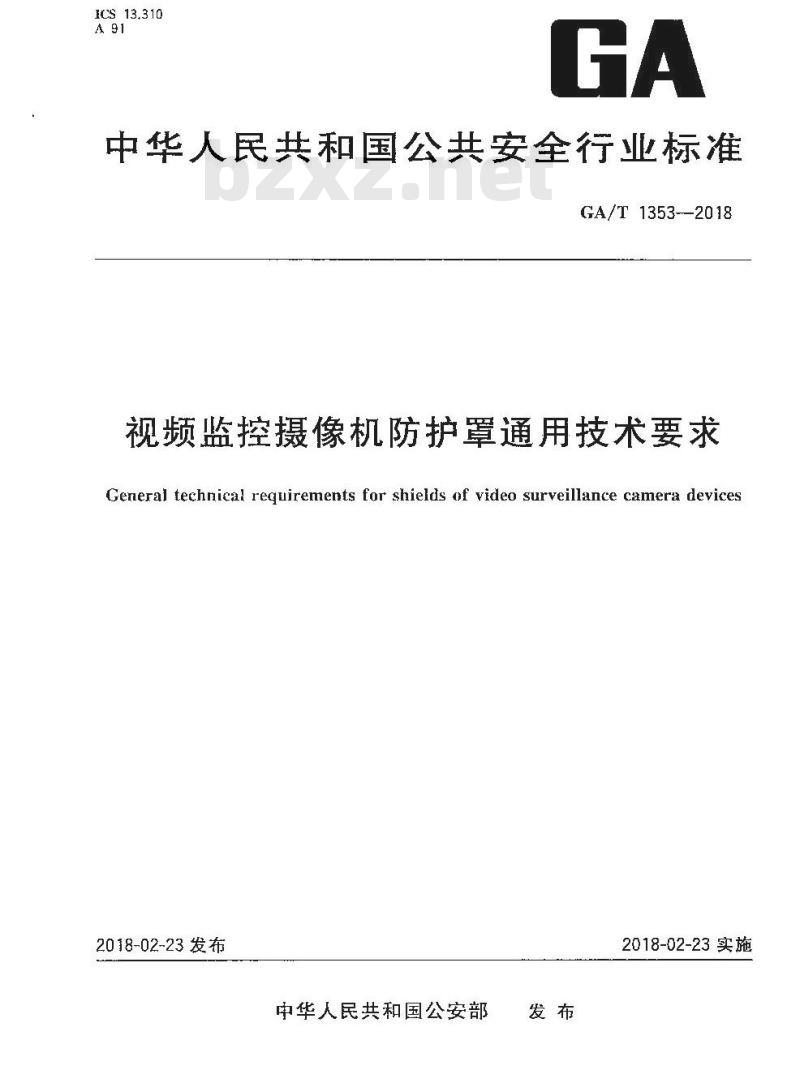

【GA公共安全标准】 视频监控摄像机防护罩通用技术要求

ICS13.310
中华人民共和国公共安全行业标准GA/T1353-2018
视频监控摄像机防护罩通用技术要求General technical requirements for shields of video surveillance camera devices2018-02-23发布
中华人民共和国公安部
2018-02-23实施

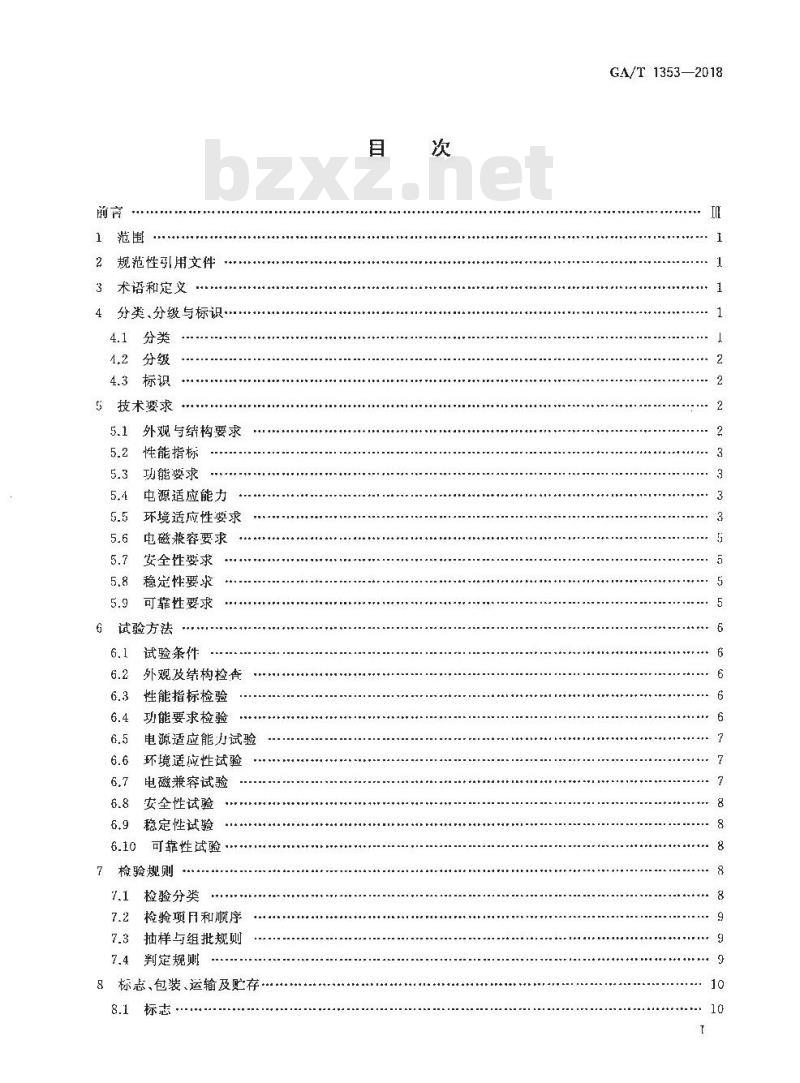

2规范性引用文件
3术语和定义
分类、分级与标识
4.1分类
4.2分级
4.3标识
技术要求
外观与结构要求
性能指标
功能要求
电源适应能力
环境适应性要求
电磁兼容要求
安全性要求
稳定性要求
可靠性要求
试验方法
试验条件
外观及续构检查
性能指标检验
功能要求检验
电源适应能力试验
环境适应性试验
电磁兼容试验
安全性试验
稳定性试验
可靠性试验·
7检验规则
捡验分类
检验项和顺序
7.3抽样与组批规则
7.4判定规则

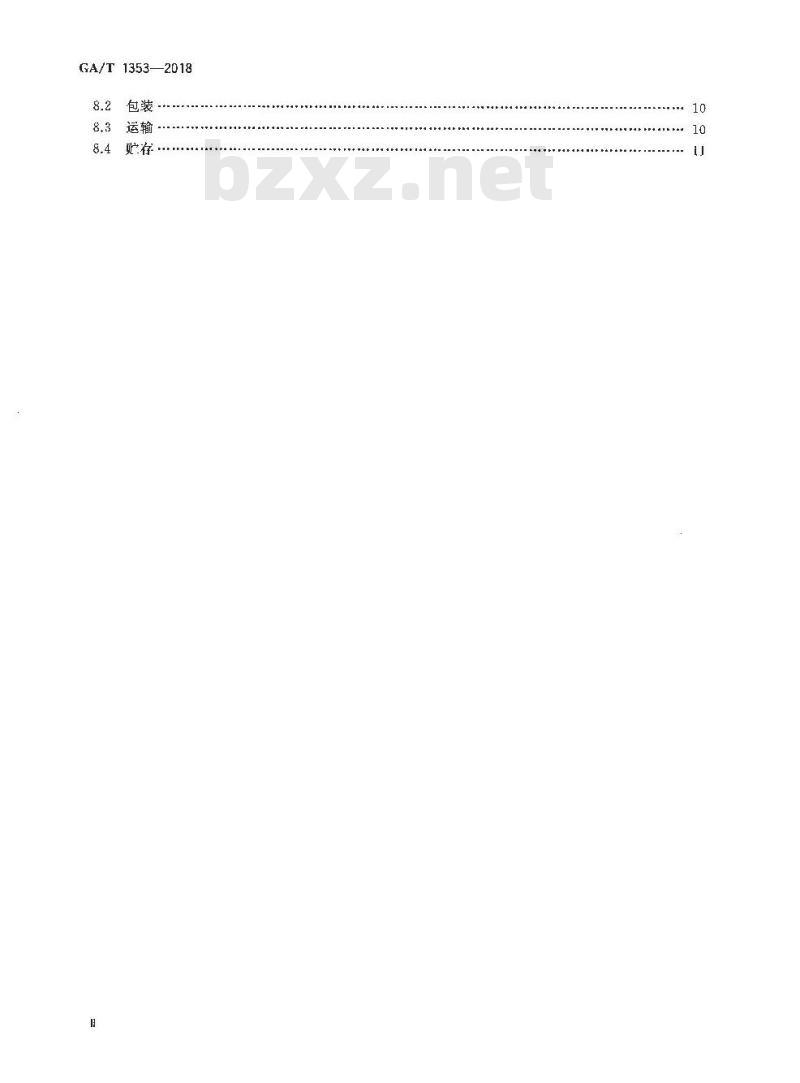

8标志、包装、运输及贮存
标志…
GA/T 1353—2018
GA/T 1353—2018

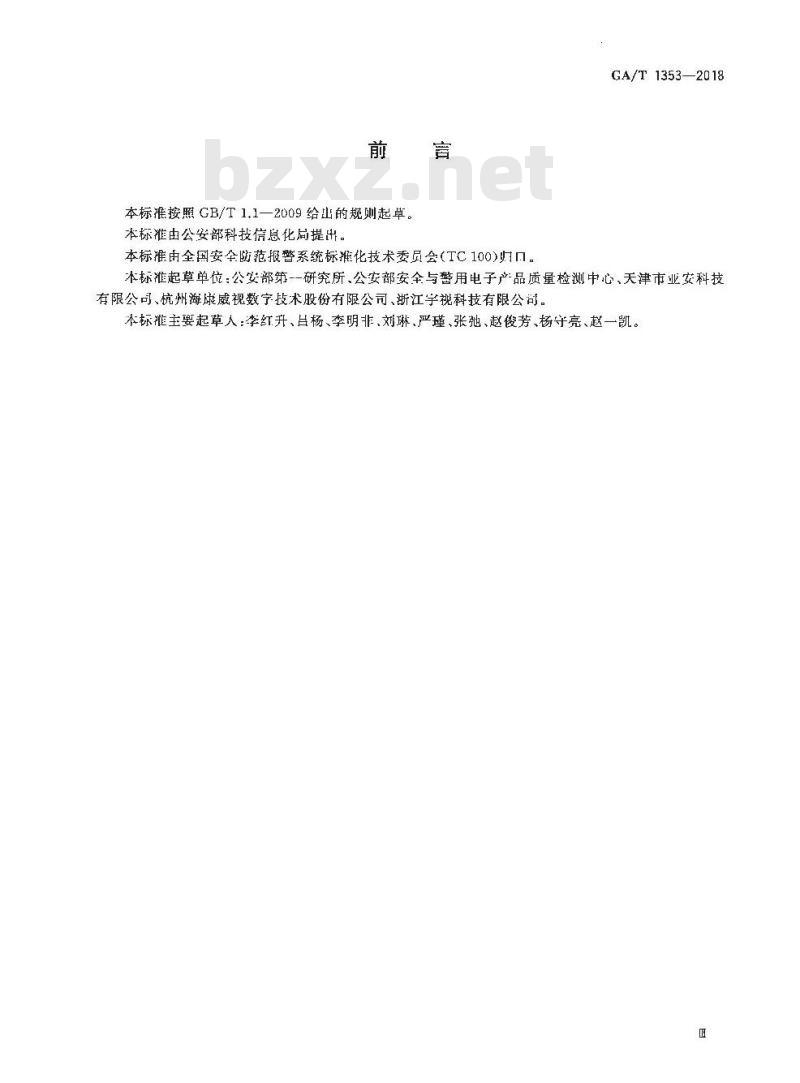

本标准按照 GB/T1.1一2009给出的规则起草。本标准由公安部科技信息化局提出。本标准由全国安全防范报警系统标推化技术委员会（TC100)归口。GA/T1353—2018
本标准起草单位：公安部第-一研究所、公安部安全与警用电子产品质量检测中心、天津市业安科技有限公司、杭州海康威视数字技术股份有限公司、浙江学视科技有限公司。本标雅主要起草人：李红升、吕杨、李明非、刘琳、严瑾、张弛、赵俊芳、杨守亮、赵一凯。TTKAONKAca

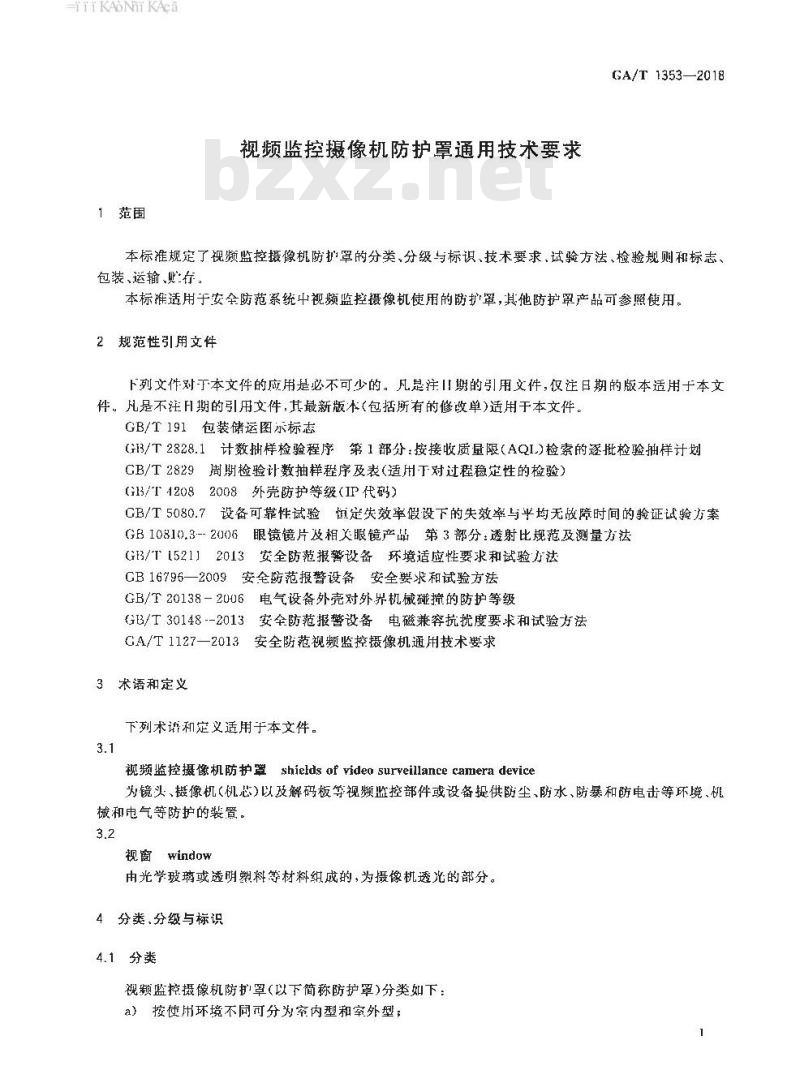

1范围
视频监控摄像机防护罩通用技术要求GA/T1353—2018
本标准规定了视频监控摄像机防护罩的分类、分级与标识、技术要求、试验方法、检验规则和标志、包装、送输、此存。
本标推适用于安全防范系统中视频监控摄像机使用的防扩罩，其他防护罩产品可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注Ⅱ期的引用文件，仅注日期的版本适用于本文件。凡是不注H期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191包装储运图乐标志
(G13/T2828.1计数抽样检验程序第1部分：按接收质量限（AQI)检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用下对过程稳定性的检验）G13/T12082008外壳防护等级（IP代码）GB/T5080.7设备可靠性试验恒定失效率假设下的失效率与半均无故障时间的验证试验方案GB10810.3--2005眼镜镜片及相关眼镜产品第3部分：透射比规范及测量方法GB/T1521）2013安全防范报警设备环境适应性要求和试验方法CB16796—2009安全防范报警设备安全要求和试验方法GB/T20138-2006电气设备外壳对外界机械碰掠的防护等级GB/T30148--2013安全防范报警设备电磁兼容抗扰度要求和试验方法GA/T1127—2013安全防范视频监控摄像机通用技术要求3术语和定义
下列术语和定义适用于本文件。3.1
fshields of video surveillance camera device视频监控摄像机防护罩
为镜头、摄像机(机芯)以及解码板等视频监控部件或设备捉供防尘、防水、防暴和防电击等环境、机械和电气等防护的装置。
视窗window
由光学玻璃或透明塑料等材料组成的，为摄像机透光的部分。4分类,分级与标识
4.1分类
视频监控摄像机防护罩(以下简称防护罩)分类如下：a）按使用环境不同可分为案内型和室外型；-TKAONKAca
GA/T 1353—2018
b）按供电方式不同可分为无电子部件、交流 220 V 供电和低压供电（含 DC12 V,DC24 V、AC24 V 等):
按功能和性能要求不同可分为基本型和扩展型，扩展型防护罩可选装补光灯、风扇，加热器/除霜器,迹阳罩、雨刷等配件。
4.2分级
防护胃按高温、低温性能由低至高分为A、B两级；按防暴等级可分为无防暴、I级防暴和I级防暴三级。
4.3标识
防护胃的标识由产品类别、IP外壳防护等级、供电方式、高温等级、低温等级、防暴等级、规格尺寸、扩展配件和企业自定义内容组成Fz-u-UU-UUU-UU-
企业白定义内容
规格尺及扩展配件
高温、低温及防暴等级
-IP外壳防护等级
供电方式
产喆类剿
a）产品类别用-位汉语拼音字首FHZ表示防护罩：b）供电方式：用-位大写英文字母表示，无电子部件：N、交流220V供电：X、低压供电方式省略标识代号；
c）IP外兖防护等级：用字母IP及两位数字表示；d）高温等级：用一位人马英文字母表示，低级：A、商级：B；低温等级：用一大写英文孚好表示，低级：A、高级：B：e
防暴等级：用位人写英文母表示，-级防暴：1、二级防暴：Ⅱ，无防暴型省略标识代号；f）
g）规格尺寸：用两位数字表示，7in：07、10in：10、15in：15，以此类推摊；h）扩展配件：根据配置情况用-位或几位人写英文字母表示，补光灯：D、风扇：F、加热/除霜器：H、遮阳装置;S、雨刷:W;
i）企业自定义内容。
示例1：采用AC220V供电的，符合IP66外壳防护等级要求利A级高溢、B级低温及Ⅱ级防暴要求的，15in带补光灯、风扇、加热器、遮阳罩和雨刷，企业自定义代码为XX2015的防护罩,表示为：FHZ-X-IPG6-AB1I-15IDFHSW-XX2015:示例 2: 采用 [XC12 V 供电,符合 IP52 外尧防护等级要求和1 A 级高温及 A 级低温要求,无防暴型 10 in 带风扇和加热器，企业自是义代码为White的防护罩，表示为：FH7-IP52-AA-10FH-White5技术要求
5.1外观与结构要求
5.1.1外观
外观放无明显机械损价、涂覆层剥落损伤、锈蚀现象，铭牌的标志和文宁字迹清晰；紧固部位应无松2
-TTKAONKAca
动。端口附近有功能标记，标记字迹清晰5.1,2结构
GA/T 1353—2018
防扩罩的零部件应装配牢固，连接凹靠；结构尺寸应衍合产品说明中的规。室外型防扩罩Ⅲ相应装配遮阳装置
5.1.3IP外壳防护等级要求
室内型防护罩应至少符合GB/T42082008巾IP52等级的要求；室外型防护罩应至少符合GB/T42082008IP65等级的要求。5.1.4防暴性能
1级防暴防护罩应符食G13/T20138-2006IK10等级的要求，Ⅱ级防暴防护罩放符合GA/T1127—2013中5.3.1.8的要求。5.2性能指标
5.2.1视窗透光率
无色透明视窗透光率应大于或等下80么。5.2.2刷抹视窗面积比
雨刷器的有效刷抹成像视窗而积比应人于或等于70%，5.3功能要求
5.3.1自动控制功能
在说明规定的环境条件下，加热器、风翁和补光灯等部件应能白动开启或关闭，刷等部件宜能自动开启或关闭。
5.3.2手动控制功能
应能于动控制雨刷等部件动作，审能手动控制加热器、风扇和补北灯等部件动作。5.4电源适应能力
供电电压在额定电压的一15%～10%范围内变化时，防护罩不需任何调整应能止常工作。5.5环境适应性要求
防护罩的环境适应性应适用于GB/T152112013中环境类别I或N，每个类别的试验项目和严酷等级和试验后的判据应符合表1中的规定。无电子部件的防扩罩不适用了高温、低温及低温低气压试验。盐雾循环耐久性试验仪对外壳实施。除湿热试验和冲击试验外，试验时样品处丁工作状态。3
-TKAONKAca
GA/T 1353—2018
试验项日
室内型
温度：55℃
高温试验
抵温试验
低温低气压
试验。
盐妥循环
耐久性试验
正兹振动
持续时间：16h
温度10℃
持续时间：16h
温度：10℃
气压:70 kPa
持续时间：2h
不婴求
额率范围：(10～150)Hz
加速度：5m/s2
轴尚数日：3
扫频速率:1 uct/min
表 1 环境适应性
试验参数
室外型
温度：A级:70C或55℃
B级:85 C
持续时所：16h
温度:A级：—25 C
B级:—4G ℃
持续时间:8 h
温度：—25 ℃
气压:70 kFa
持续时间:2 h
总持续时问：3d
循坏欢数：3
盐雾环境：盐(氯化钠浓度：5%
盐济液pH值：6.5~7.2
温度(15-~35)℃
年个循坏持续时问，2h
潮热环境：温度：40℃
相对湿度：93%
每个循环持续时间：22h
扫频周期的数月/轴而/工作状态：1脉冲持续时间：6m
峰值加速度A(m/s)：试验样品质量M(kg)：M4.75A—1000200×MM≥4.75不要求测试
冲击轴向数：6
每轴向上的脉冲次数:3
试验中及试验后样品应
能正常工作
试验中及试验后样品应
能正常工作,防护罩内部
温度应不低于说明书规
定的要求
试验后样品的绝缘电阻、
抗电强度,泄漏电流应满
足5.7的要求
试验后受试样品表面不
应有锈蚀
试验后样品应能正常二
作，无器件松动、位移和
损坏等现象
。简单意义上，70的高温试验也含了模拟太阳热辐射效果。如认为这个方法不适当，可实施5℃高温试验和模拟太阳辐射和温升试验(工作状态)来代替b适用于海拔为1000m-3000 m的高海拔地区，若海拔为 3000m～~4850m，战验参数中气压值设置为55 kPa.
-TTKAONKAca
5.6电磁兼容要求
5.6.1静电放电抗扰度
应符合GB/T301182013中第9章的规定。5.6.2射频电磁场辐射抗扰度
应衍合GB/T301482013中第10章的规定。5.6.3电快速瞬变脉冲群抗扰度
GA/T1353—2018
采用AC220V电源供电的设备，电源端口应符合GB/T301182013中第12章的规定；线长超过3m的低压供电及信号端口应符合GB/T301182013第12章的规定。5.6.4冲击（浪涌）抗扰度
采用AC220V电源供电的设备，电源端口应符合GB/T301182013巾第13章的规定；室外型设备的低压供电及信号端口应符合GB/T301482013巾第13章的规定。5.6.5电压暂降和短时中断抗扰度采用AC220V电源供电的设备，应符合GB/T30148-2013中第8章的规定。在电压下降幅度100%条件下，允许出现功能或性能暂时失或降低，但在疆扰停止后能自行或通过操作名预后恢复，其他条件下试验中及试验后样品应能止常工作。5.7安全性要求
5.7.1抗电强度
采用AC220V电源供电的设备，电源插头或电源引人端与外壳裸露金属部件之闯应能承受AC1500V交流电压的抗电强度试验，历时1min应无击穿和飞弧现象，5.7.2绝缘电阻
电源插头或电源引入端与外壳裸露金属部件之间的绝缘电阻，经相对湿度为91%～95%、温度为10C、48h的受潮预处理后，加强绝缘的设备不小丁5MQ，基本绝缘的设备不小于2MQ，Ⅱ类设备不小于1 M2，
工作电压超过500V的设备，上述绝缘电阻的阻值数应乘以·个系数，该系数等于.T作电压除以500V.
5.7.3泄漏电流
应符合GB16796—2009中5.4.6的要求。5.8稳定性要求
除无电了部件的产品外，在止常工作条件下连续下作168h，防护罩不应出现电气或机械故障。5.9可靠性要求
除无电子部件的产品外，防护罩平均无故障T作时剂（MTBF)不应小于10000h。GA/T 1353—2018
6试验方法
6.1试验条件
本标准中除气候环境试验和可靠性试验以外，其他试验均在止常大气条件下进行：.--环境温度：15℃～35℃;
相对显度;15%~75%;
大气压力:86kPa～106kPa。
6.2外观与结构检查
6.2.1 外观与结构
月测及手动检查防护累的外观质量，判断结果是否符合5.1.1及5.1.2的要求。6.2.2IP外壳防护等级检验
接GB/T4208-：2008巾规定的方法逊行试验和符合性判定。6.2.3防暴性能检验
I级防暴防扩罩按G13/120138—20064规定的方法进行试验，级防暴防护罩按GA/T112720136.4.1.8规定的方法进行试验，试验后判断是否符合5.1.4的要求，6.3性能指标检验
6.3.1视窗透光率检验
按照（GI310S10.3--2006试验方法进行试验，判断测试结果是否符合5.2.1的要求。6.3.2刷抹视窗面积比
使用董具测黄得到视窗而积S。，测量雨刷运动半径及最人刷抹夹角，计算雨刷有效刷抹视窗面积S，，通过公式（1)计算刷抹视窗面积比，计算结果是否符合5,2.2中的要求，R=
式中：
R--刷抹视窗而积比;
S，雨刷有效刷抹面积；
S视窗询积
6.4功能要求检验
6.4.1自动控制功能
×100%
（1）
将防护罩否士温度试验箱内，使用温度计监测防扩罩内的温度（热电偶等前端温度传感器与防护罩内壁的离应大丁或等于1cm），调整试验温度至产品说明书中规定的条件，观察风扇加热器等器件是否发生动作；将防护罩置于光学暗室内，使用标准ID65光源照射防护罩并观察其表面照度，逐渐调暗GA/T 1353-2018
光源至说明·书规定的照度条件，观察补光灯是否动作；将防护罩置于淋雨室内，调高出水量至说明书规定的条件，观察防护罩雨刷器是否动作。必要情况下可通过防扩罩供电电流的变化辅助判断。6.4.2手动控制功能
使用控制键盘或安装有控制协议的计算机等设备，向防扩罩通信端发送指令，观察加热器、风扇、雨刷和补光灯等部件是否可以正确响应控制指令。6.5电源适应能力试验bzxz.net
将防护罩的供电电压分别调整到电源适应范围的上限（110%U-）和下限（8%Ut），持续时间1min，防护累应能正常工作。
6.6环境适应性试验
6.6.1高温试验
按照GB/T15211--2013中第8章试验（Bh）的要求进行试验。6.6.2低温试验
按照G13/T15211—2013中第10章试验（Ab）的要求逃行试验。6.6.3低温低气压试验
按照G/T15211-2013中第19章的要求进行试验。6.6.4盐雾循环耐久性试验
按照GB/T152112013中第18章的要求进行试验。6.6.5正弦振动试验
按照GB/T152112013中第23章的要求进行试验。6.6.6冲击试验
按照GB/T15211一2013中第20章的要求进行试验。6.7电磁兼容试验
6.7.1静电放电抗扰度试验
按照GB/T30148-2013中第9章的要求进行试验，6.7.2射频电磁场辐射抗扰度试验按照GB/T30148—2013中第10章的要求进行试验6.7.3电快速瞬变脉冲群抗扰度试验按照（G13/T30148—2013中第12章的要求进行试验。7
GA/T 1353—2018
6.7.4冲击(浪涌)抗扰度试验
按照GB/T30148--2013中第13章的要求进行试验。6.7.5电压降、短时中断和电压变化抗扰度试验按照G13/T30148—2013中第8章的要求避行试验。6.8安全性试验
6.8.1抗电强度
按照GB16796---2009中5.4.3的要求进行试验。6.8.2绝缘电阻
按照（GB16796—2009中5.4.4的要求进行试验，6.8.3泄漏电流
按照GI316796—2009中5.4.6的要求进行试验。6.9稳定性试验
设备在正常T.作条件下,连续工作168 h。每24h内至少进行一次功能试验。判断结果是否符合5.8 的要求。
可靠性试验
可靠性试验按GB/T5080.7规定进行，判断结果是否符合5.9的要求。7检验规如
7.1检验分类
型式检验
当产品遇有下列情况之时，成进行型式检验：在设计定型和生产定型时；
产品的设计、工艺、牛产设备、管理等方面有较大改变（包括人员素质的改变)而影响到产品的性能；
山厂检验的结果与1次型式检验有较大差异；产品进行安全认证时：
产品长期停产后，恢复生产；
国家质量监督机构要求进行时。7.1.2质重一致性检验
质量一致性检验包括：
a）A组检验（逐批）：交收产品时，全数检验：8
