【YD通讯标准】 在 ATM 上实现 MPLS 的技术要求

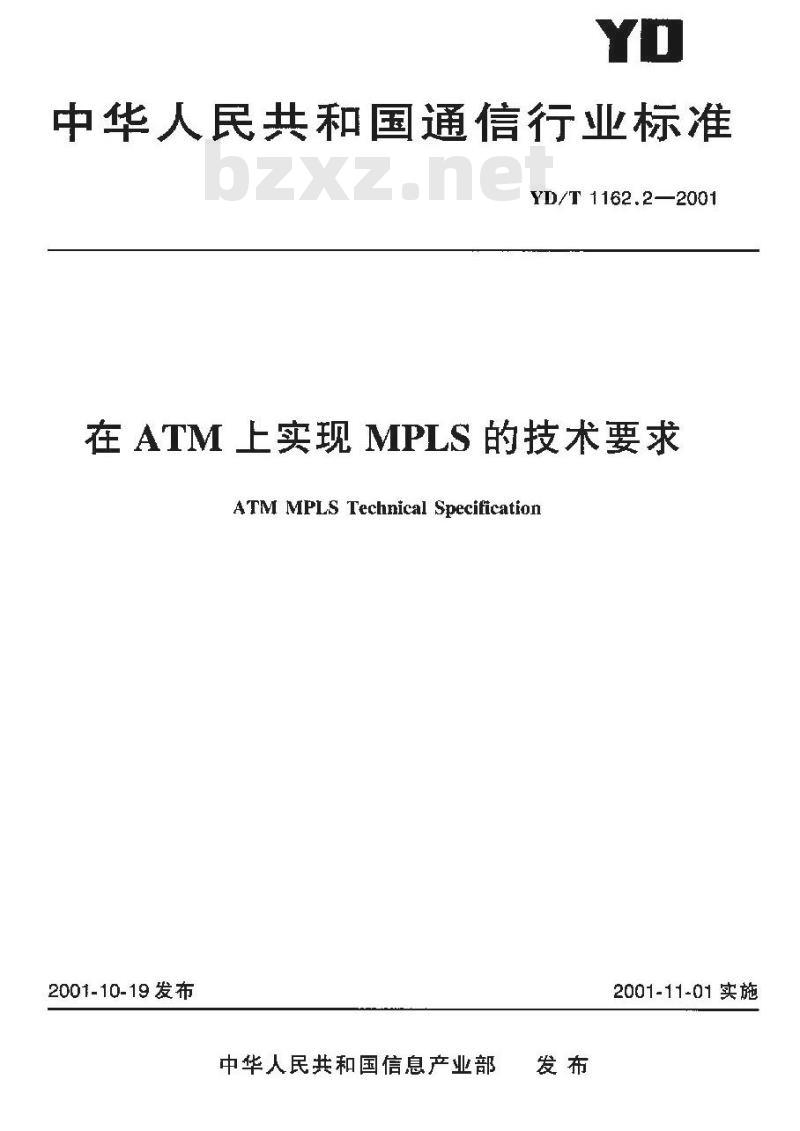

中华人民共和国通信行业标准
YD/T 1162.2—200t
在ATM上实现MPLS的技术要求
ATM MPLS Technical Specification2001-10-19发布
中华人民共和国信息产业部
2001-11-01实施

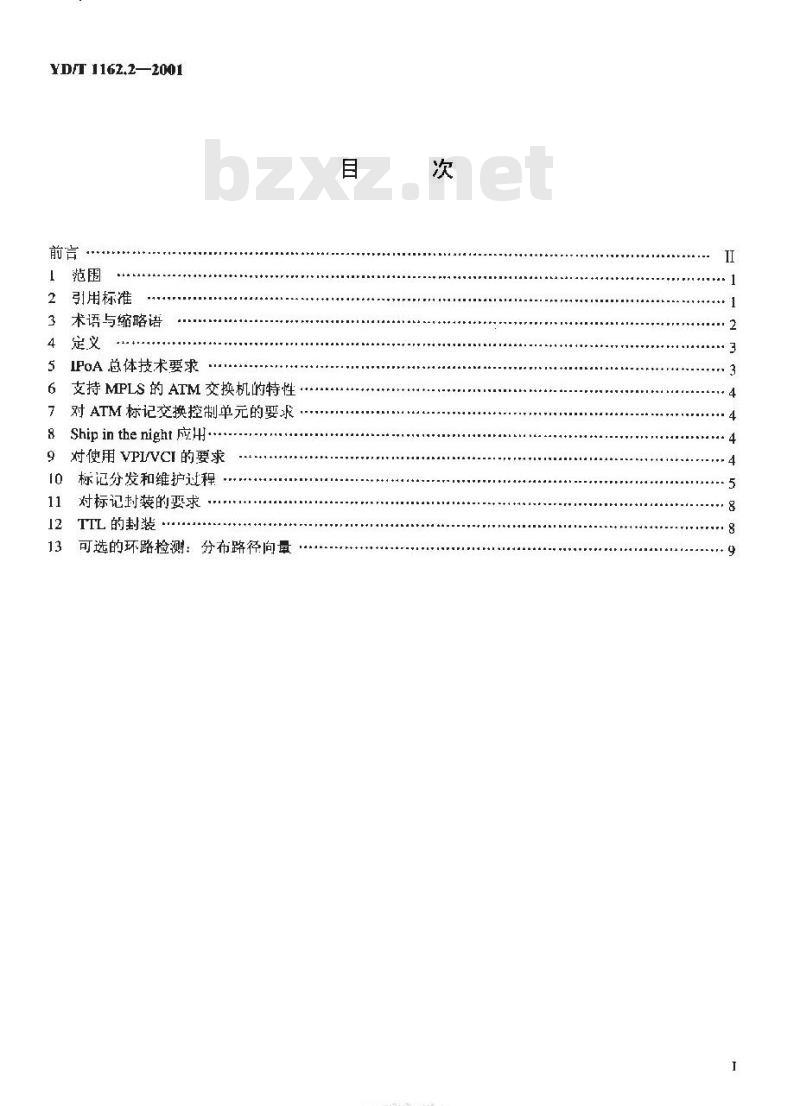

YD/T 1162,2—2001
引用标准
术语与缩略语
IPoA总体技术要求
支持MPLS的ATM交换机的特性
对ATM标记交换控制单元的要求
Ship in the night 应州.*.
对使用 VPIVCI 的要求
标记分发和维护过程
对标记封装的要求，
TTL 的封装··
可选的环路检测：分布路径向量目
KAONIKAa
YD/T 1162.2--2001

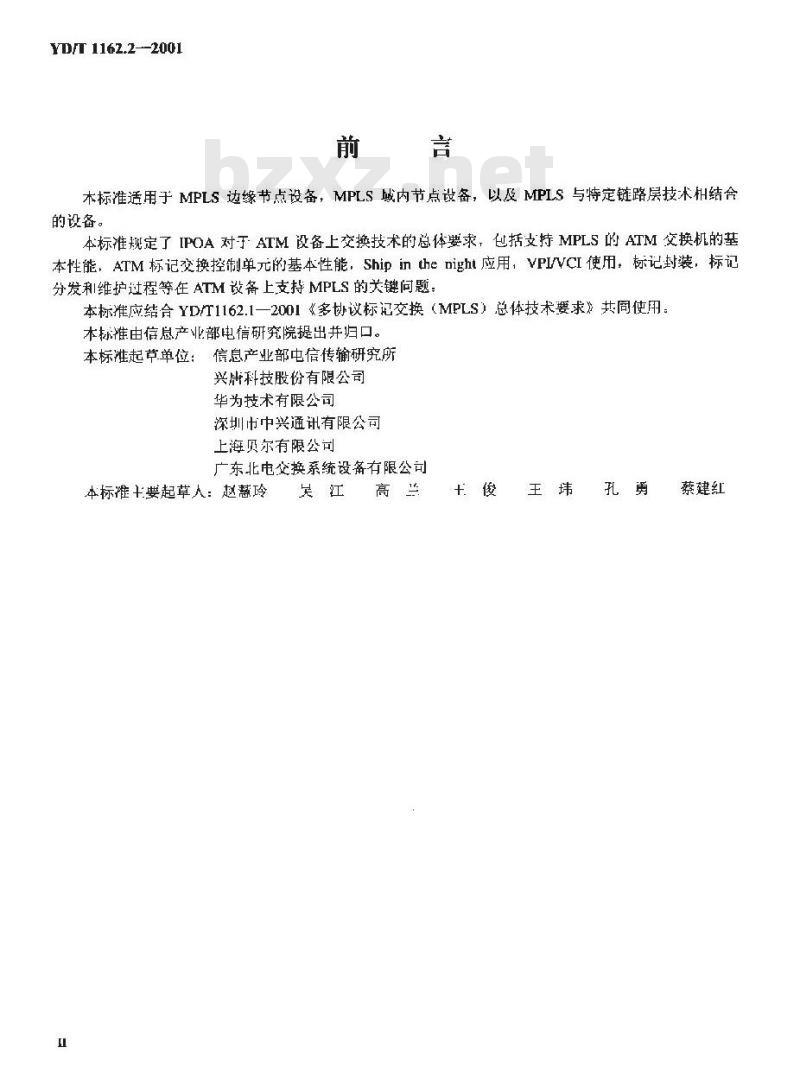

本标准适用于MPLS边缘节点设备，MPLS域内节点设备，以及MPLS与特定链路层技术结合的设备。
本标准规定了IPOA对于ATM设备上交换技术的总体要求，包括支持MPLS的ATM交换机的基本性能，ATM标记变换控制单元的基本性能，Shipinthenight应用，VPIVCI使用，标记封装，标记分发和I维护过程等在ATM设备上支持MPLS的关键问题，本标准应结合YDIT1162.1—2001《多协议标记交换（MPLS）总体技术要求》共同使用：本标由信息产业部电信研究院提出并归口。本标准起节单位：信息产业部电信传输研究所兴库科技股份有限公司
华为技术有限公司
深圳市中兴通讯有限公司
上海贝尔有限公司
广东北电交换系统设备有限公司本标十要起草人：赵懿玲吴江高兰+俊
蔡建红

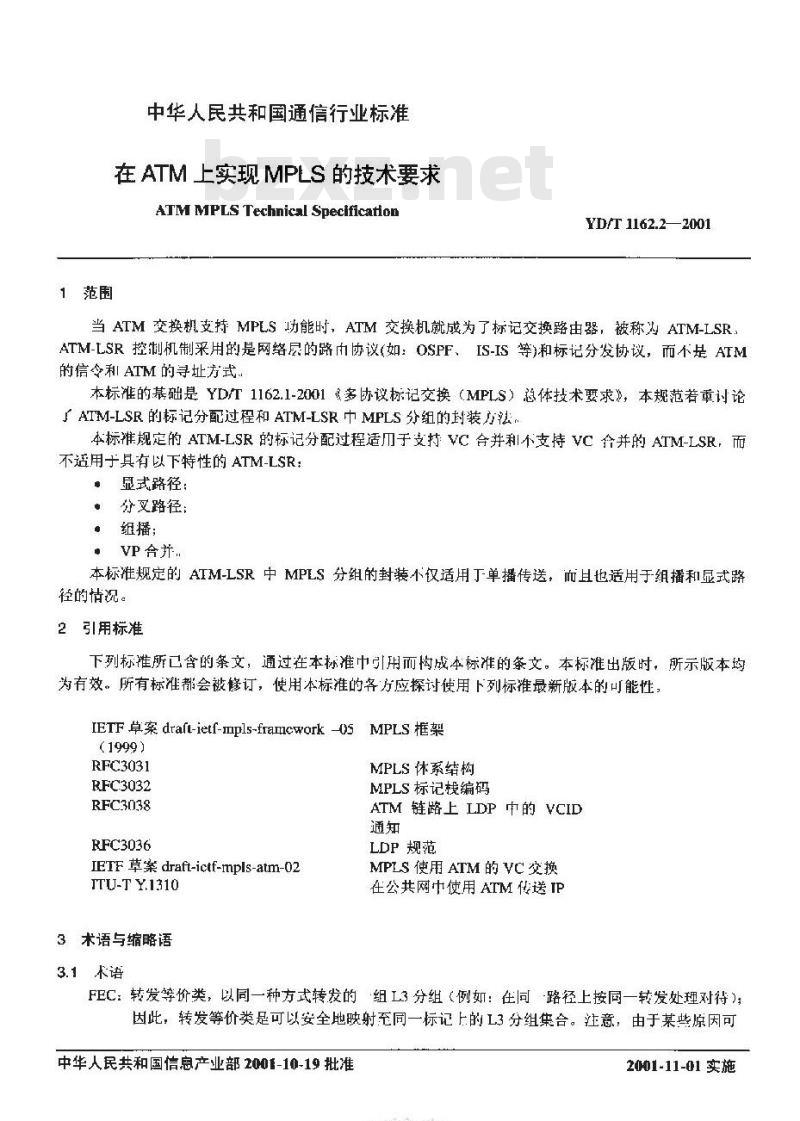

中华人民共和国通信行业标准免费标准bzxz.net
在ATM上实现MPLS的技术要求
ATM MPLS Technical Specification1范围
YD/T 1162.2—2001
当ATM交换机支持MPLS功能时，ATM交换机就成为了标记交换路由器，被称火ATM-LSR，ATM-LSR控制机制采用的是网络层的路巾协议（如：OSPF、IS-IS等)和标记分发协议，而不是ATM的信令和ATM的寻址方式、
本标准的基础是YD/T1162.1-2001多协议标记交换（MPLS）总体技术要求》，本规范若重讨论了ATM-LSR的标记分配过程和ATM-LSR中MPLS分组的封装方法，本标准规定的ATM-LSR的标记分配过程适川于支持VC合并和不支持VC个并的ATM-LSR，而不适用于其有以下特性的ATM-LSR：显式路径：
·分叉路径；
．纽播；
·VP合并.
本标准规定的ATM-LSR中MPLS分组的封装不仅适用丁单播传送，而且也适用于组播和显式路径的情况。
2引用标准
下列标准所已含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性：IETF草案drafit-ietf-mpls-framework-OsMPLS框架(1999)
RFC3031
RFC3032
RFC3038
RFC3036
IETF草案draft-ictf-mpls-atm-02ITU-T Y.1310
3术语与缩略语
3.1术语
MPLS体系结构
MPLS标记栈编码
ATM 链路上 LDP 中的 VCID　
LDP 规范
MPLS使用ATM的VC交换
在公共网中使用ATM传送IP
FEC：转发等价类，以同一种方式转发的组L3分组（例如：在同路径上按同一转发处理对待）因此，转发等价类是可以安全地映射至同一标记上的L3分组集合。注意，由于某些原因可中华人民共和国信息产业部2001-10-19批准FKAONTKACa
2001-11-01实施
YD/T 1162.2—2001

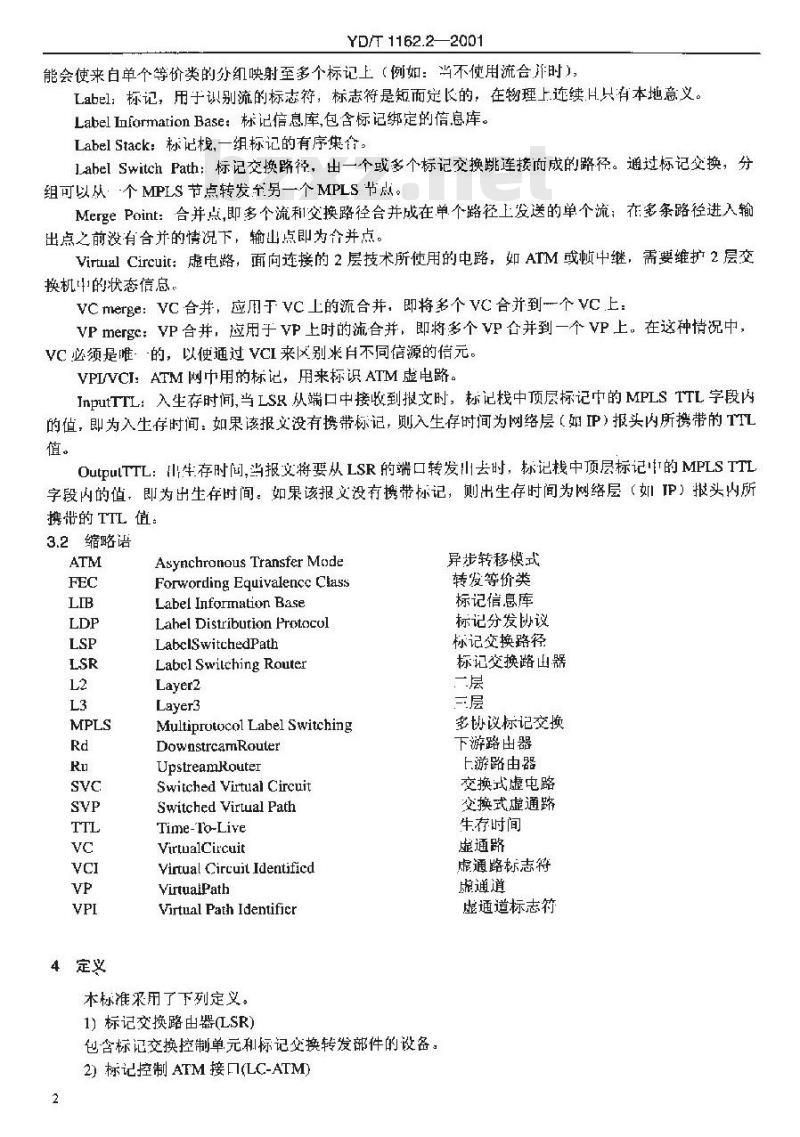

能会使来白单个等价类的分组唤射至多个标记上（例如：当不使用流合并时）：Label：标记，用于识别流的标志符，标志符是短而定长的，在物理上连续H只有本地意义。LabelIformationBase：标记信息库,包含标记绑定的信息库。Label Stack：标记栈，一组标记的有序集食。LahelSwitch Path：标记交换路径，出一个或多个标记交换跳连接而成的路径。通过标记交换，分组可以从个MPLS 节点转发至另一个MPLS 节点。MergePoint：合并点，即多个流和1交换路径合并成在单个路径上发送的单个流：在多条路径进入输出点之前没有合并的情况下，输山点即为合并点。VirtualCircuit：虚电路，面向连接的2层技术所使用的电路，如ArM或恢中继，需要维扩2层交换机中的状态信息。
VCmerge：VC合并，应用于VC上的流合并，即将多个VC合并到一个VC上VPmerge：VP合并，应用于VP上时的流合并，即将多个VP合并到一个VP上。在这种情况中，VC必须是唯·的，以使通过VCI来区别米自不同信源的信元。VPIVCI：ATM网巾用的标记，用来标识ATM虚电路。InputTTL：入生存时间，当LSR从端口中接收到报文时，标记栈中顶层标记巾的MPLSTTL字段内的值，即为入生存时间：如果该报文没有携带标记，则入生存时间为网络层（如IP）报头内所携带的TTL值。
OutputTTL：山牛生存时问，当报文将要从LSR的端口转发山去时，标记栈中顶层标记的MPLSTTL字段内的值，即为出生存时间，如果该报文没有携带标记，则出生存时间为网络层（如IP）报头内所携带的 TTL 值：
3.2缩略语
4定义
AsynchronousTransferMode
ForwordingEquivalenccClass
Label Information Base
Lahel Distribution PraotocolLabclSwitchedPath
Labcl Switching Router
Layer2
Layer3
Multiprotocol Label SwitchingDownstrcamRouler
UpstreamRouter
Switched Virtual Circuit
Switched Virtual Path
Time-To-Live
YirtualCircui
Virtual Circuit Identified
VirtualPath
Virtual Path Identificr
本标准采用了下列定义。
1)标记交换路由器(LSR)
包含标记交换控制单元利标记交换转发部件的设备。2)标记控制ATM接口(LC-ATM)
异步转移模式
转发等价类
标记信息库
标记分发协议
标记交换路径
标记交换路出器
多协议标记交换
下游路出器
上游路由器
交换式虚电路
交换式虚通路
生存时间
虚通路
虚通路标志符
虚通道
虚通道标志符
YD/T 1162.2—2001
山标记交换控制单元控制的ATM接口。LC-ATM接收/发送的是MPLS分组，标记存在于ATM信元中的VCI字段或者VPIVCI字段。经LC-ATM接口连接的LDP协议对之间可通过LDP协议商讨确定标记实际存在于VCI字段还是VPIVCI字段。3)ATM-LSR
具有多个LC-ATM接口的标记交换路由器，在接口之间利用标记转发信元4) Frame-LSF
即在接口之间转发完整恢的标记交换路山器。Frame-LSR可以有0个、1个或多个LC-ATM接。LSR可以既是ATM-LSR，又是Frame-LSR。如具有以太网接口的ATM交换机，若在LC-ATM接口之间转发信元，它就是ATM-LSR；若在LC-ATM和以太网接口之间转发数据顿，它就是Frame-LSR。本标准只讨论用LC-ATM连接两个ATM-LSR或连接ATM-LSR和Frame-LSR，不讨论用LC-ATM接口连接两个Frame-LSR。
S) ATM-LSR 网络
由系列ATM-LSR组成，ATM-LSR之间通过LC-ATM接口相连。6）边缘标记交换路由器(LER)
即Framc-LSR，是ATM-LSR网络相连的边缘节点，LER经LC-ATM接门与ATM-LSR网络中的ATM-LSR 树连。
7)VC合并（VC-merge）
ATM交换机在输入端接收的是不同VCI值的信元，在输出端以相同VCI值的信元发送的过程且属于不同的AAL5PDU的信元之间不发生交叉传送。5IPoA总体技术要求
本节是ITU一TY.1310对各种IPoA技术的总体要求。当使HMPLS来实现IPoA时，也要满足这些要求，这些要求如下，
1）技术的框架结构必须独立于所支持的P协议版术。2）技术的框架结构必须具备支持大型网络的足够的可扩展性。一些与可扩展性有关的问题如下：a）vCI 与VPI 值的使用：
b）第：一,层与第三层路由计算的复杂性：c）地址解析机制的复杂性：
d）控制消息净荷（例如：ATM连接建立与拆除的频率，RSVP消息的频率等）：e）支持Qos时分组分类机制的复杂性。3）技术的架结构必须包含在ATM网络上支持高效而日.具有可扩展性的IP组播的能力。4）技术的框架结构必须具有足够的健壮性以便支持大型网络。与此有关的一些问题包括支持系统恢复的能力
6支持MPLS的ATM交换机的特性
LSR的实现具有相当人的灵活性，但ATM-LSR的实现受ATM的硬件能力及ATM信元格式的限制，这些限制条件包括：
a）ATM-LSR中MPLS分组中的标记存在丁ATM信元头的VPI和VCI字段，因此标记长度固定。b）ATM通常不支持多点到点、多点到多点的传送，因此人多数的ATM-LSR不支持VC-merge功能：c）ATM-LSR不支持[P-header的TTL机制。本标准规定的ATM-LSR的技术要求都考虑到了这些限制条件。7对ATM标记交换控制单元的要求为了实现ATM交换机的标记交换，交换机中必须包含标记交换控制单元：标记交换控制单元主要3
TKANKAca
YD/T 1162.2—2001
中标记的分配、标记的分发和标记的维护过程组成。许多协议都支持在ATM-LSR之间交换标记峡射信息(如RSVP、PIM、BCP、LDP)，本标准只讨论LDP协议在ATM中的应用。标记交换控制单元T.作的信息基础直接来源于网络层的路由协议(如OSPF，IS-IS)，也就是说ATM-LSR同时是路由协议对等节点
若ATM-LSR只具有标记交换控制单元，不具有ITU和ATM论坛规定的ATM控制单元(如UNI、PNNI)，则ATM-LSR可响应ATM的OAM信元，也可不响应ATM的OAM信元。8 Ship in the night 应用
ATM交换机中的任何接口都应可以同时支持标记交换控制单元利ATM控制单元，且两种控制单元可相五独立地T作。它们之间只有少量的信息需要协调，如VPIVCI空间的划分。也就是说ATM交换机应当可以是混合交换机。
对混合交换机的要求不在本标准的范围内。9对使用VPINVCI的要求
标记交换，即将转发等价类（FEC)映射到一标记，根据标记值转发分组：并用出口标记值替换入口标记值，ATM-LSR标记存在于VPLVCI字段，当ATM-LSR之间是通过ATM虚通道(VP)相连，则标记只存在于VCI宁段。
ATM-LSR中同时存在着MPLS连接和非MPLS连接，MPLS连接用来传送MPLS分组（即带标记的分组），非MPLS连接用来传送非MPLS分组（即不带标记的分组，包括LDP协议消息和路由协议消息等)。
一般情况下，MPLS分组采用RFC1493中5.1节定义的ATM适配过程(即AAL5的null格式)：非MPLS分组采用RFC1493中4.I节定义的ATM适配过程(即AAL5的LLC/SNAP格式)。若LC-ATM接I1已定义于传送非MPLS分组的VCI值在0-32范围，则非MPLS分组既可采用AAL5的mull格式也可采用AAL5 的LLC/SNAP格式进行分割。9.1直连方式下VPIVCI的使用
所谓直连，即两个LSR之间无任何其他的ATM交换机，它们通过LC-ATM接口直接相连，肖连的两个LSR在LC-ATM接口五相协商、共同控制VPLVCI的使用范围。直连方式下用丁传送非MPLS分组的VPIVCI的默认值是VPI=0、VCI=32：VCI的0～32范围不能用作MPLS分组的标记值，
ATM-LSR之间VPIVCI的有效使用范围可通过LDP协商决定：9.2经ATM廠通道(VP)相连
此方式下两个LSR之间是通过ATM的VP相连，因此VPI不能用作MPLS分组的标记，只有VCI可作为标记：
此方式下用于传送非MPLS分组的VCT的默认值足VCI=32：VCI的0~32范困不能用作MPLS分组的标记俏。
ATM-LSR之间VPIVCI的有效使用范围可通过LDP协商决定。若在标记交换中建氵了多条VP，则对每条VP其VCI有效使用范闹都可能不间，因此都需通过LDP协商确定。9.3通过ATM的交换虚电路(SVC)相连两个LSR之间也可通过ATM的交换虚电路(SVC)相连，此时需要使用VCID技术。10标记分发和维护过程
本节对在ATM-LSR4应用“下游按需”标记分发方式提H了要求。对不支持VC-merge的ATM-LSR，必须采用此过程。支持VC-merge的ATM-LSR也可以采用此过程，只是它们的标记分发过程稍微有些不同。
YD/T1162.2—2001
不论ATM-LSR网络是否包含支持VC-merge的LSR，网络的LER的标记分发和维拟过程部是相同的。
标记映射请求和标记映射信息中都包含跳数(HOPCOUNT)字段，此处定义HOP的最大值为MAXHOP，MAXHOP的默认值为255，也可根据实际情况取不同值；ATM-LSR向下游节点发出的映射请求中的HOP值为H1d，从下游节点接收的映射信息的HOP值为H2d，从上游节点接收的映射请求中的HOP值为HIu，向上游节点返回的映射信息中的HOP值为H2u，如图1所示，B.R.(HIu
上游节点
上游节点
ATM-LSR
正游节点
4TM-LSF
IP packet
入口 LER
BL(H2u)出口 LER
8888888888
BR(Hir
B.I.(H2u)
B.R.(H1d)
B,I(H2d)
B.R.(H1d)
B.I.(H2d)
注：B.R：BindingReyuest(映射诸求)下游节点
下游节点
ATM-LSR
ATM-LSR
B.I：BindingInformation（射信息）图1跳数处理示意
10.1LER的标记分发和维护过程
，ATM-LSR 网络的入口LER对接收的IP包进行路山算，得到数据转发的下游节点是ATMLSR(入口LER通过LC-ATM接与ATM-LSR连接），入口LER就通过LDP 向下游节点发出标记映射请求，请求中的H1d=1。
入口LER接收的是上游节点按“下游按需”机制发出的映射请求(其中H1u=h)，且入口LER不具有LSP合并功能，则H1d=h+l：·入口LER一且接收到下游节点返回的标记映射信息，就将此信息中的标记值作为入口LER的出口标记，开始MPLS的数据转发过程。映射信息中的H2d代表了分组在ATM-LSR网络中利用标记进行数据转发过程中经过的网络节点数LER在转发分组之前,应根据H2d值调整分组中的 TTL值(TTL的值至少为1)。（详见第12章）当出口LER接收到上游ATM-LSR发出的标记映射请求，H口LER就分L一标记，并将包含此标记的映射信息返回上游节点，且置H2u=1。，若入口LER改变了数据转发路径，且改变前的下游节点也属于ATM-LSR网络，则入口LER需通过LDP通知改变前的下游节点，与此分组相关的映射信息不再需要。10.2传统的ATM交换机(不支持VC-merge)当ATM-LSR在LC-ATM接收到来白上游节点的标记映射请求，则AIM-LSR必须完成以下工作：1）分配入口标记
2）通过LDP，向下游节点发出相应的标记映射请求。3）通过LDP，向上游节点返回相应的标记映射信息，信息中含有凹分配的入口标记值。·HId=H1u+1，若H1d值超过MAXHOP，则ATM-LSR不再向下游节点发H映射请求，而是将山错信息返回上游节点、
ATM-LSR存在两种工作方式：-是有序控制(orderedcontrol)，特别足入口向动有序控制TKAoNKa
YD/T 1162.2--2001
(ingress-initiated ordered conirol)，是指当ATM-LSR接收到来白上游节点的映射请求，就向下游节点发出映射请求，当收到下游节点返回的映射信息，再向上游节点返回映射信息：是独立控制（independencontrol)，是指当ATM-LSR收到来自上游节点的映射请求，就立刻返回映射信息，而无需等下游节点返回映射信息。
在有序控制方式中，荐H2d在0～MAXHOP范围，则H2u=H2d+1，且将H2u随映射信息一起返回上游节点；若H2d>MAXHOP，则ATM-LSR不向上游节点返回映射信息，而是返回出错信息；若H2d为0，则H2u=0，表示ATM-LSR不知道实际的HOP值。在独立控制方式中，H2u=O，表示ATM-LSR不知道实际的HOP值，考虑到ATM-LSR在标记资源、处理能力等方面受到的限制，本规范确定有序掠制方式为ATM-LSR首选的控制方式，
不论是 ATM-LSR 还是LER，都可能收到来白同一上游节点的关于同一FEC的多个映射请求，则对每个请求将产生相应的映射信息，且将每个映射信息都返回上游节点，对每个映射请求也都将向下游节点发出相应的恢射请求：若一ATM-LSR对FEC路由计算的结果是改变了数据转发路径，娜么该ATM-LSR以后的节点将重新建立标记映射信息，该ATM-LSR以前的节点将不考虑这种变化。并通知路径改变前该ATML.SR的下游节点，与此FEC对应的映射信息不再需要。当下游节点收到转发路径改变的通知后，下游节点有两种选拌：一是取消相应的映射信息，并通知相应的下游节点，此标记转发路径不再带要，这种方式称为保守的标记保持式。一是保留相应的映射信息，当再收到的映射请求与产生此映射信息的请求相同时(FEC、HOP值均相同），即可再次使用此映射信息，这种方式称为自出的标记保持方式。考虑到ATM-LSR在标记资源、处理能力等方面受到的限制，本规范确定保守的标记保持方式为ATM-LSR曾选的标记保持方式。
，在独立控制方式下或者路径改变情况下，ATM-LSR在收到下游节点返回映射信息之前，已向上游节点返回了映射信息:内此若H2d 不等于 0,则取出 H2d,若H2d+1 不等于已返间的 H2u(包括H2u=0的情况)，则该 ATM-LSR 需将新的 H2u-H2d+1返回上 游节点。LSP中的该 ATM-LSR之前的所有书点都必须将H2d加I，日将新的H2u返回上游节点，直到入口LER。若在某节点H2d=MAXHOP，则该节点的上游节点应取消相应的映射关系。若H2d=0且已返回的H2u不等于0，则0必须无改变地传送给上游节点：
·当ATM-LSR 收到来自上游节点的映射请求，则向下游节点发出相应的请求。若下游节点返回出错信息，则该ATM-LSR应取消相应的映射信息，并通知上游节点。若H1u超过MAXHOP，则该ATM-LSR将出错信息返同上游。
·当ATM-LSR丢失了与另一LSR的LDP会话，则该ATM-LSR必须取消从此会话中接收的仟何映射信息，而对共产生的映射信息，应当取消。：当ATM-LSR收到米自上游节点的映射请求，经路由分析相应的下游节点就是上游节点本身则该ATM-LSR将不返[可映射信息。通常，不支持VC-merge的ATM-LSR应当采用“保守的标记保持方式”。10.3支持VC-merge的ATM交换机
VC-merg与非 VC-mcrge的 ATM-LSR 的士要区别在于：对每个FEC，即使接收到多个映射请求也只分配一个出口标记。
当支持VC-merge的ATM-LSR收到来自上游节点映射请求时，将完成以下T作：1）若相应的出口标记映射关系不存在，则ATM-LSR就像不支持VC-merge的LSR，向下游节点发出映射请求。
2）花相应的出口标记映射关系已存在，则ATM-LSR就不再向下游节点发出映射请求，而只需分配一入II标记，并将入口标记返回上游节点。当需ATM-LSR转发的MPLS分组中的标记值等于入口标记时，则此入口标记将被已存在的出口标记所替代。6
YD/T1162.2—2001
3）若ATM-LSR虽不存在相应的出口标记，但向下游节点发出了映射请求，则ATM-LSR不再问下游节点发出另一个请求。
下面将详细叙述这些过程。
a）若相应的H2d=0，则H2u=0：若相应的H1d=MAXHOP，则ATM-LSR向.上游节点返出错信息：若相应的H2d在0～MAXHOP范围，那么H2u=H2d+1。b）与不支持 VC-merge 的 ATM-LSR 和 LER 一样，支持 VC-mcrge 的 ATM-LSR 对每个收到的映射请求，都返回一个新的映射信息。c）当支持VC-merge的ATM-LSR的数据转发路径改变，则ATM-LSR可取消I路径相应的映射信息也可保留。若新路径中还不存在相应的映射信息，则向新路径中的下游节点发出映射请求d）在转发路径改变的情况下，与不支持VC-merge的ATM-L.SR一样，若新映射信息中的H2d与H映射信息中的H2d不等，则ATM-LSR将采用新的H2d，IL将新H2d加1，通知所有相关的.上游节点，直至入口LER。若在某一节点H2d=MAXHOP，则该节点就取消相应的映射关系，并通知所有工游节点。
11对标记封装的要求
MPLS 网络中分组的封装过程只在LER完成，网络中的 ATM-LSR 不能修改此封装。当分组的标记栈只有一级时，尽管实际标记值存在于VPI/VCI字段，分组中仍需包含··层垫层标记封装（shimheader）。这就保证了在任何情况下，MPLS分纠都至少含一个垫层标记，否则就儿法确定分组是否含有垫层标记，以及无法确定标记栈的级数。另外还可以通过LDP米判断MPLS分组中是否包含垫层标记封装。
般情况下，经LC-ATM接口传送的MPLS分组都含有垫层封装（shimheader），以下情况除外：，如果预先知道需要转发的MPLS分组只使用一级标记(如网络本身只支持一级标记)。，每类MIPLS分纠(FEC)均建立两条VC，其中一条VC分配给只有级标记的MPLS分组：另一条VC分配络具有多级标记的分组。若分组是具有级入I的标记栈，则分组必须包含层垫层标记封装，标记栈顶端入口标记将由VPIVCI字段来承载，而顶层垫展标记封装·t的标记字段是个占位符，当发送MPLS分组时，其值应为O，当接收MPLS分组时，其值将不予考虑。MPLS分组的出口TTL值和COS值分别存在于顶端入！]的垫层标记封装中的TTL学段和COS学段对于支持VC合并的ATM-LSR，必须注意不能将不含秘层标记封装的VC与含垫层标记封装的VC合并在一起，反之亦然。
如果没有垫层标记封装，则出口TTL值将存在十网络层分组的TTL字段之。12TTL的封装
MPLS网络中TTL的封装过程只在LER完成，网络中的ATM-LSR 不能修改此 封装。LER的入口TTL值来源于以下儿方面：，LER接收的是P分组，那么入口TTL值就来自丁IP头的析应位置。·若LER接收的是MPLS分组，那么入口TTL值就来白于标记栈项端入口的垫层标记封装中的TTL学段。
，若LER接收的是MPLS分组，且不含禁层标记封装，那么入口TTL值就来自于IP买的相应位置。
，若在数据转发过程中使用的标记映射信息与HOP值有关，则山口TTL值应为(a)和(b)中的较人值，其：
(a) 0;
（b）入口TTL值与HOP值的差值
HiiKoNiKAca
YD/T1162.2—2001
若在数据转发过程中使用的标记映射信息与 HOP 值无关，则出口 TTL 值应为(a)和(b)中的较大值,其中：
(a) 0:
（b）入口TTL值减1。
芥TTL的调整机制使得出口TTL值变为O，则分组将不再作为MPLS分组进行转发，而采用以下两种方法进行处理：
1）认为分组超时，向发送端返回ICMP消息。若入口 TTL 值为 1，则只能采用此种方法。2）分组被作为非MPLS分组通过非MPLS连接来转发，出口TTL值等丁入口TTL值减I。荐MPLS分组转发的下游节点是ATM-LSR，则出口TTL值的确定应当使用本标准定义的过程。本标所定义的过程只适用于单播传送的分组。13可选的环路检测：分布路径向置所有ATM-LSR在其配置选项中都必须支持路径向量环路检测(LDPV)过程。此过程不能阻止环路的形成，但能保证任何环路都被检测到。若ATM-LSR不启动LDPV配置功能，则环路将通过已定义的跳数机制来检测。若启动LDPV配置功能，则环路能够很快被检测到，但开销较人。13.1何时向下游节点发送路径向量假设 LSRR为建之LSP需向下游节点发出映射请求，且R不支持VC-merge，但具有LDPV能力，则作以下处理。
，智R因是LSP的入口节点需向下游节点发出映射请求，或是因露径改变需向新的下游节点发出请求，则R发出的映射请求中必须包含路径向量表，且表中必须只包含R的P地址：，若R是凶接收到上游的映射请求，而向下游发出映射请求，则作以下处理。若R接收的请求中已含路径向量表，则R将自己的P地址加入路径向量表，并将新的路径向量表随映射请求发问下游节点。
若接收的请求中不含路径向量表，则R必须在其发出的请求中包含路径向量表，且表中只包含尺的地址：
支持 vC-merge的 LSR发出的映射请求中不应含路径间量表。当LSR接收的映射请求中的路径向量表中已含有本LSR的IP地址，则LSR可断定此映射请求口进入死循环。LSR将采用跳数值超过MAXHOP情况下的处理方（参见1Q.2节）本节定义的LDPV过程只能在一系列不支持VC-merge的ATM-LSR中实现。13.2何时向上游节点发送路径向量般情况，LSRR必须向上游节点返回标记映射信息，且修改HOP值：当R满足下列所有条件时，R向上游节点返回的映射信息中就必须包含路径向量表。，R启动了LDPV功能：
·R支持vC-merge:
R不是［SP的出口节点：　
*R 不将 HOP 值返回给 F游节点。在满足上述条件下，LSR返向上游的任何映射信息中都含有路径向量表。若LSR的下游节点返回的映射信息中已含路径向量表，则LSR将其IP地址加入路径向量表，且将新的路径向量表返回上游节点。括LSR的下游节点返回的映射信息中不含路径向量表，则LSR将产生新的路径向量表，表中只含有 LSR 的 IP 地址。
若LSR发现来自下游的映射信息中的路径向量表中已含有本LSR的IP地址，则LSR可断定此映射信息已进入死循环。LSR将采用跳数值超过MAXHOP情况下的处理方法（参见10.2节）日LSR将路径尚量表发送出去，此路径向量表将不再保留：不支持VC-mer追e的LSR返回上游的映射信息中不应含路径向量表。若ATM-LSR网络中所有的8
YD/T 1162.22001
ATM-LSR都不支持VC-merge，则路径向量将不送给任何上游节点，因为利用米自下游节点的路径向量就可检测到任何环。
不发送路径向量，通过检测HOP值，也能检测环路，只是一日环路存在，需较长的时间才能被检测到。
tikAoNrKca
