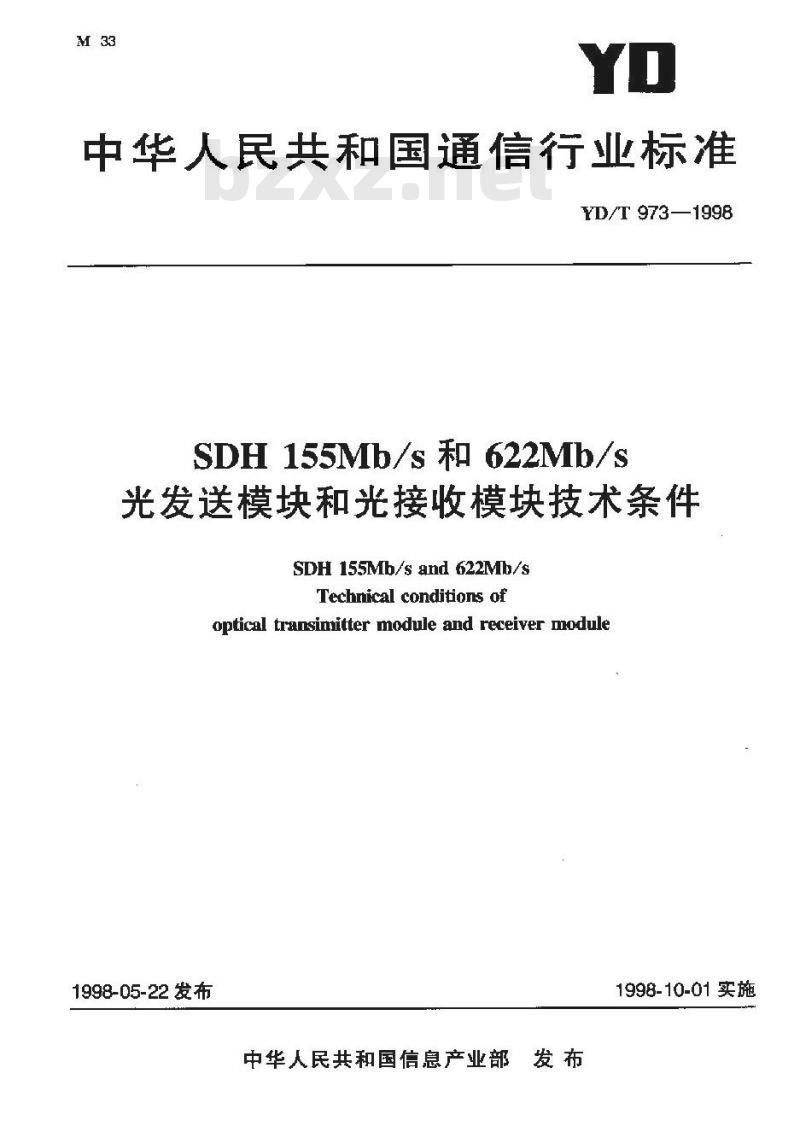

【YD通讯标准】 SDH 155Mb/s 和 622Mb/s 光发送模块和光接收模块技术条件

中华人民共和国通信行业标准
YD/T 973—1998
SDH 155Mb/s 和 622Mb/s
光发送模块和光接收模块技术条件SDH 155Mb/s and 622Mb/s
Technical conditions of
optical transimitter module and receiver module1998-05-22发布
中华人民共和国信息产业部发布1998-10-01实施
YD/T 973—1998
丨范围
2引用标准
3术语和符号
4光发送模块技术要求和测试方法5光接收模块的技术要求和测试方法6其他技术要求
检验和试验
8其他

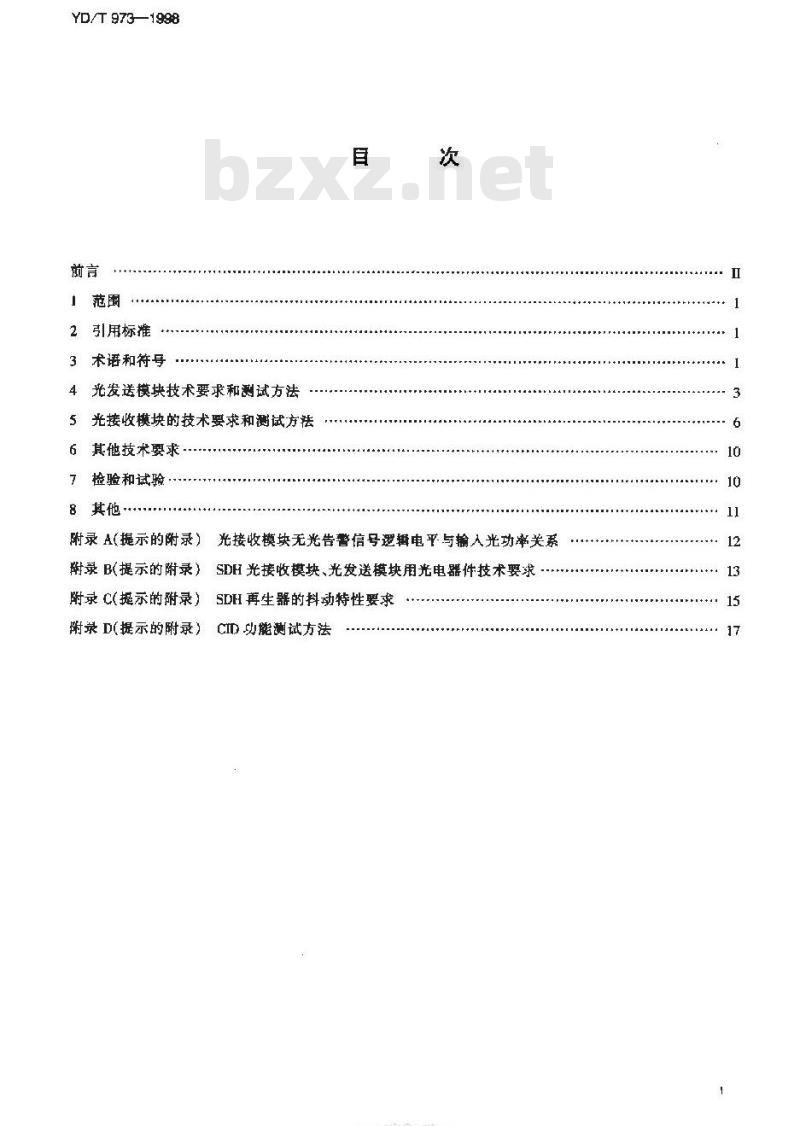

附录A（提示的附录）光接收模块无光告警信号逻辑电平与输入光功率关系谢录B（提示的附录）SDH光接收模块、光发送模块用光电器件技术要求附录C(提示的附录）SDH再生器的料动特性要求附录D(提示的附录）CID功能测试方法YTKANIKACa-
YD/T 973-—1998

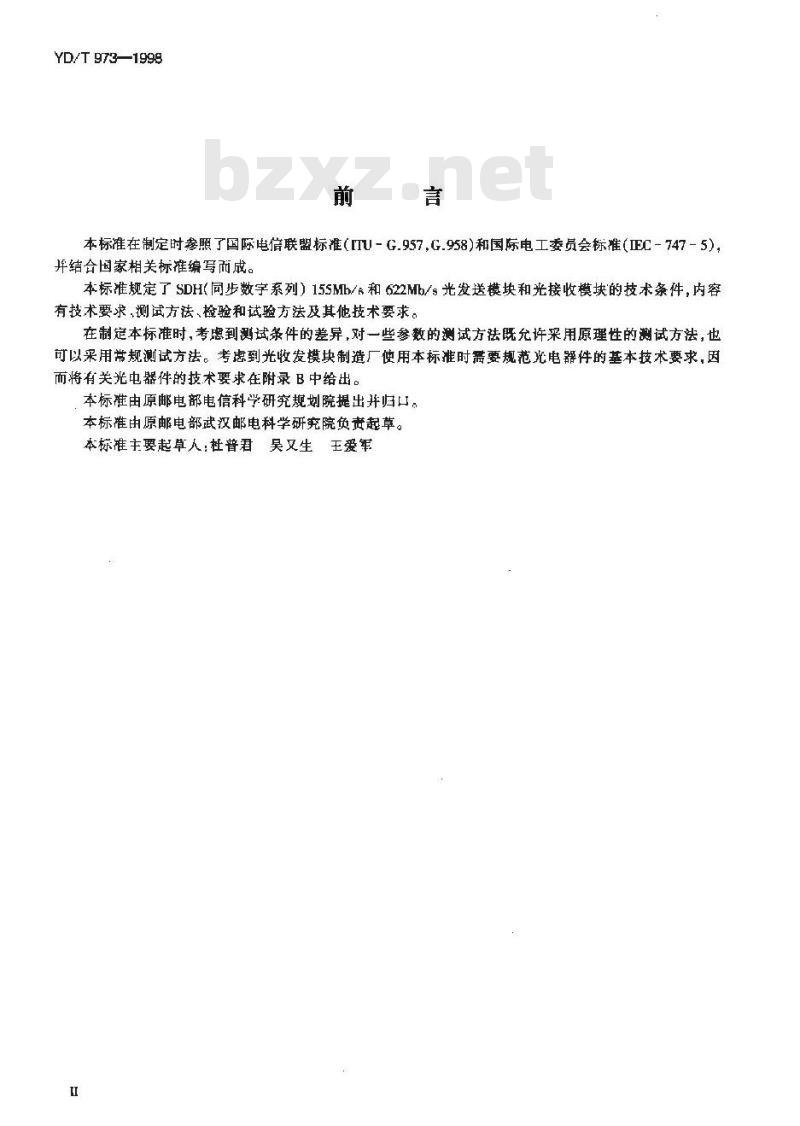

本标准在制定时参照了国际电信联盟标准（[TU-G.957,G.958）和国际电工委员会标准（IEC-747-5）,并结合国家相关标准编写而成。本标准规定了 SDH(同步数字系列）155Mb/和 622Mb/s光发送模块和光接收模块的技术条件,内容有技术要求、测试方法、检验和试验方法及其他技术要求。在制定本标准时，考虑到测试条件的差异，对一些参数的测试方法既允许采用原理性的测试方法，也可以采用常规测试方法。考患到光收发模块制造厂使用本标准时需要规范光电器件的基本技术要求，因而将有关光电器件的技术要求在附录B中给出。本标由原邮电部电信科学研究规划院提出并归口。本标准由原邮电部武汉邮电科学研究院负责起草。本标准主要起草人，杜普君吴又生王爱年中华人民共和国通信行业标准
SDH 155Mb/s 和 622Mb/s

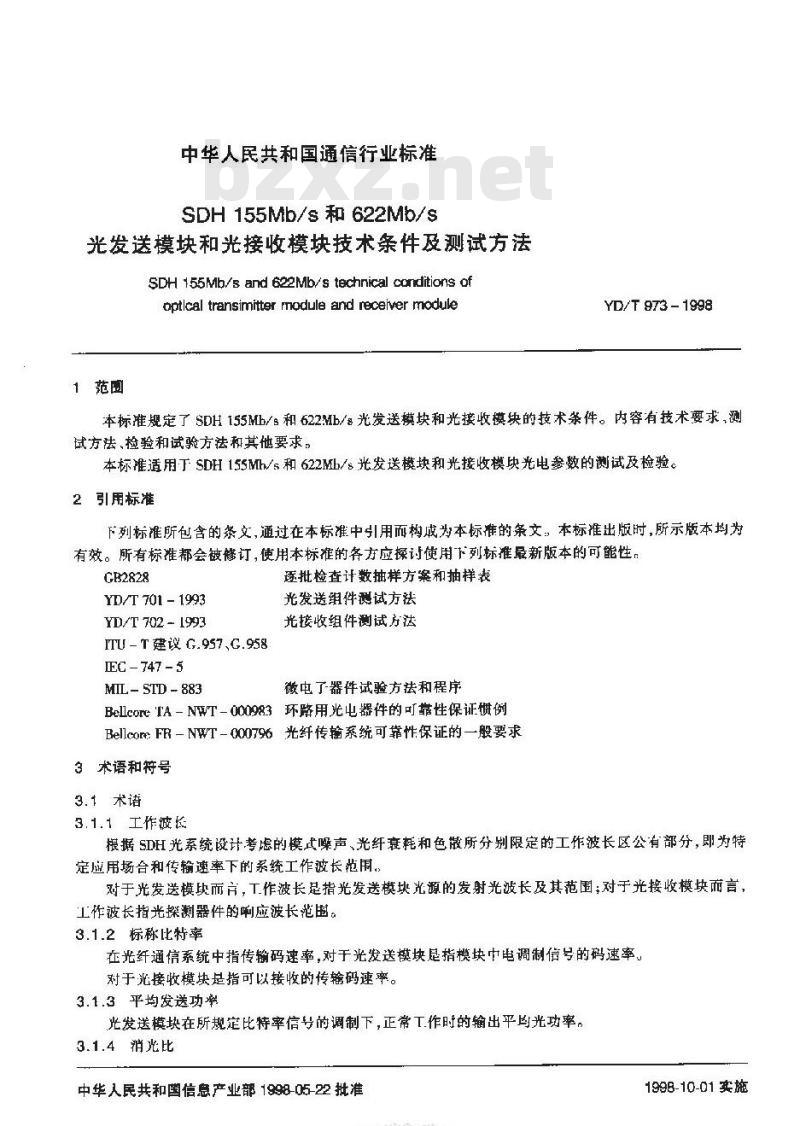

光发送模块和光接收模块技术条件及测试方法SDH 155Mb/s and 622Mb/s technical conditions ofoptlcal transimitter rmodule and receiver module1范围
YD/T 973 - 1998
本标准规定了SDH155Mb/s和622Mb/g光发送模块和光接收模块的技术条件。内容有技术要求，测试方法，检验和试验方法和其他要求，本标准适用于SDH155Mh/s和622Mb/s光发送模块和光接收模块光电参数的测试及检验。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB2828
YD/T 701 - 1993
YD/T 702 1993
ITU - T建议 G.957,G.958
EC - 747 - 5
MIL - STD - 883
批检查计数抽样方案和抽样表
光发送组件测试方法
光接收组件测试方法
微电了器件试验方法和程序
BellcoreTA-NWT-000983环路用光电器件的叮靠性保证例BellcoreFR-NWT-000796光纤传输系统可靠性保证的一般要求3术语和符号
3.1术语
3.1.1工作波长
根据SDH光系统设计考虑的模式噪声、光纤衰耗和色散所分别限定的工作波长区公有部分，即为特定应用场合和传输速率下的系统工作波长范用，对于光发送模映而亢，工作被长是指光发送模块光源的发射光波长及其范围；对于光接收模块而言，工作被长指光探測器件的喇应波长范围。3.1.2标称比特率
在光纤通信系统中指传输码速率，对于光发送模块指模块中电调制信号的码速率对于光接收模块是指可以接收的传输码速率。3.1.3平均发送功病
光发送模块在所规定比特率信号的调制下，正常T作时的输出平均光功率。3.1.4消光比
中华人民共和国信产业部 1998-05-22批准-YYKAONYKACa-
1998-10-01实施
YD/T 973—1998
光发送模块在全调制条件下信号平均光功率与空号平均光功率比的对数值。9.1.5眼图模板
在高速光纤通信系统,发送光脉冲的形状不易控制,除它的上升沿、下降沿外,常常可能有过冲、下冲和振铃现象。这些都可能导致接收机灵敏度劣化,因此必须加以限制。为此,ITU-T建议 G.957规范了一个发送服图的模板。不同STM等级应用的光发送模块应满足ITU一T建议G.957规范的模板要求，3.1.6预偏置电流
光发送模块中采用激光器作光源时，为了有效地满足特定指标的要求，给激光器预先注人一个与其阈值电流大小相当的电流，称之为预偏置电流。3.1.7背光电流
光发送模块中为了实现对激光器输出光功率稳定的自动控制，用光探测器件检测激光器的背面光转换成相应的电流。
3.1.B光接收模块灵敏度
在相应的调制速率下,在满足随机误码率为1×10-10要求时,光接收模块所带要的最小平均光功率。3.1.9光接收模块最小过载点
在相应的调制比特率下,满足随机误码率为1×10-10要求时，光接收模块可以接收的最大平均输人光功率。
3.1.10无光告警光功率
为适应系统需要，光接收模块具有无光告警信号输出端，通常提供一个TTLL逻辑电平。光接收模块发出无光告警时所对应的输人光功率为无光告警光功率。无光告警光功率分下限告警光功率和上限告警光功率。当光接收模块的输人光功率下降至无光告警信学输出端由逻辑\0\屯平转换城逻辑“1电平时所对应的输入光功率为无光告警下限光功率；已经处于无光告警下的光接收模块在输人光功率增加至尤光告警信号输出端由逻辑\1\电平转换成逻辑“0”电平时所对应的输入光功率为无光告警上限光功。3.1.11数字抖动
衡昼数字传输特性的参数,在测试方法上通常以接收端提取的时钟与标准时钟相比较，包括输出抖动,抖动转移,抖动容限。
3.2符号

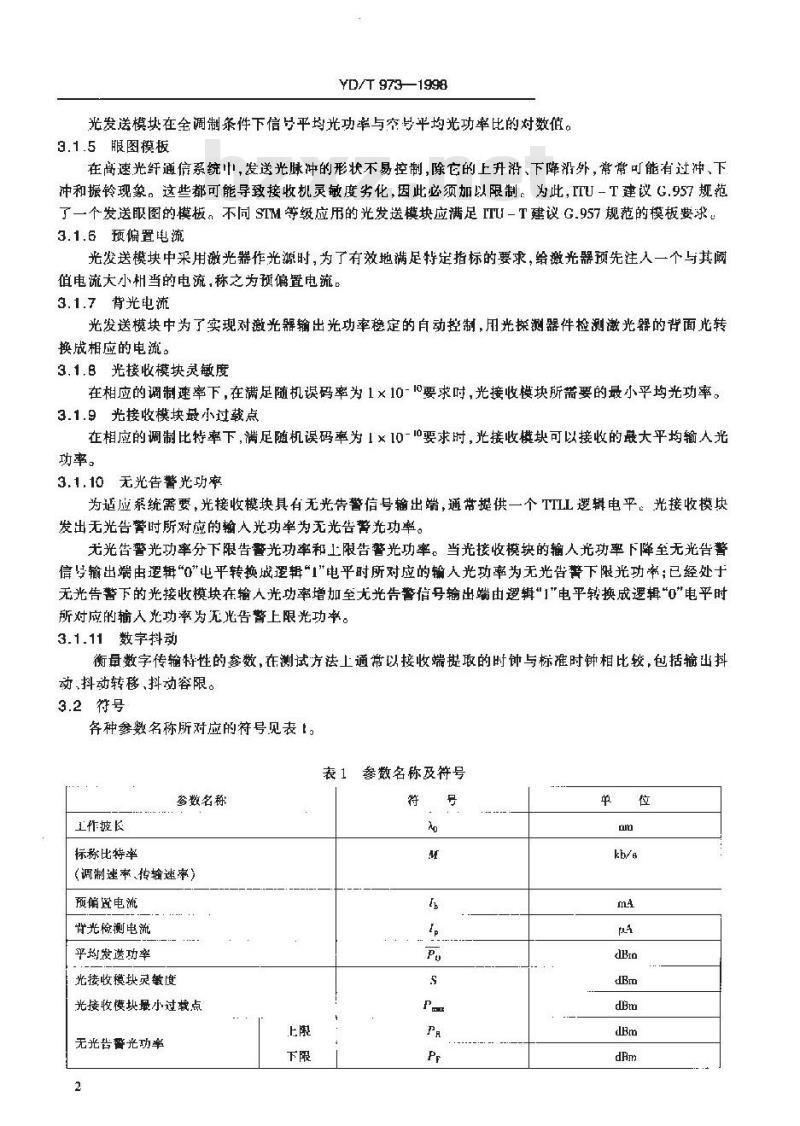

各种参数名称所对应的符号见表1。表1参数名称及符号
容数名称
工作波长
标称比特率
(调制速率传输速率)
预偏电流
背光检测电流
平均发送功率
光接收模块灵敏度
光接收模块最小过载点
无光告警光功率
4光发送模块技术要求和测试方法4.1光发送模块的技术要求
光发送模块的技术要求见表2.
标称比特率
光源类型
工作波长范围
输出平均光功率
消光比
4.2光发送模块应具备的检测功能1)背光电流检测端。
2) 激光器偏置电流检测端。
3）光模块自动关断功能端。
4.3光发送模块的测试方法
YD/T 9731998
表2光发送模块技术要求
技术要求
155 520( STM - 1)
622 080( SIM - 4)
IED,MLM
1260 ~ 1360
- 15 - - 8
短距商
1260 ~ 1580
局间通信
FTU - T G.957 模板
长距离
MM,SIM
1280 - 1580
4.3.1155Mb/s622Mb/s光发送模块由光源器件和采用集成工艺制作的相关电路构成。其中表征光源（激光器、发光管）特性参数的工作波长，最大m谱宽（对密模激光器而言）、最人-20B谱宽（对单模激光器而吉）、最小边模抑制比（对单模激光器而言）已由光源器件芯片测试提供，其测试方法见YD/T701-93。光源器件的技术要求见附录。4.3.2155Mh/g.622Mh/s光发送模换的测试表征155Mh/g,622Mb/s光发送模块特性的参数和功能为：谢制比特率,输人信号电平；
平均发送光功率；
眼图；
消光比；
监控功能。
（1）调制速率，输入信号电平
已在光发送模块产品投计时确定（标称比特率.FCI或PECL电平）。(2)眼图测试
①测试配置
测试配置见图1。
②测试步骤
）按照图1所示测试配置连接好测试系统，满足4.3.2条第（2)款之③“测试条件”，开启码发生器和示波器电源：
-YYKAONYKACa-
码发生器
数字信号
YD/T 9731998
发送测试板
光发送慎块
光接收机
注：为激光器偏置电流监测端取拌电压值：p为敏光器背光电流监测端取样电压值，图1光发送模块眼图测试配置原理图示然器
b）根据被测光发送模块的调制比特率（155520kb/s或622080kb/s)将码发生器的时钟频设定在相应值（155MHz或622MHz），数字信号设定在PECL或ECL）电平，NRZ码、采用2\1的码伪随机序列，随机误码率设定在10-10输出阻抗为502,使得测试设备正常工作：c）将被测光发送模块插人测试板，模块光输出尾纤与标准光接收机连接，开启光发送模块的供电电源；
d）从示波器上观察眼图，并按不同比特率的眼图模映来衡量。③测试策件
操作人员和测试工作面有防静电措施；检测环境或被测光发送模块的外壳温度；确定被测光发送模块的工作条件；测试仪表及测试设备的技术要求及其准确度要求。（3）预偏置电流、背光检测电流测试）光发送模块的预偏置电流、背光检测电流，其检测端口已经将电流量转换成电压量，需给出被测光发送模块的电流电压转换系数，②测试配置
测试配置同图1。
③测试步骤
同4.3.2条第(2)款之(②的u)b)c)项。当被测光发送模块进人正常工作时，用点流电压表分别测量光发送模块的预偏置电流检测端和背光电流检测端的直疏电压VV.值，根据被测光发送模块给出的电流电压转换系数，换算成电流值。测试条件
同4.3.2条第（2)款之
(4）平均发送光功率测试
1测试配置
测试输出平闪光功率配置见图2
②测试步骤
按图4.3.2准备好测试系统。按4.3.2条第(2)款之②的a）、b)、c)项操作，待测试系统进人正常工作后，用光功率计测量光发送模块的出纤光功率。4
③测试条件
码发生器
YD/T 973—1998
数字估号
发送测试板
光发送横块
同4.3.2条第(2)款之③)。
(5）消光比测试
光接收机
光动举计
图2输出平均光功率测试配置
示被器
随者光通信技术的发展，消光比的测试有网种方法，一种以原理力式测试，·种以统计方式测试：为了叙述方使，这里把原理方式称谓\测试方法一”，统计方式称请“测试方祛一”。测试方法-
测试配置
测试配置同图2.
您试步驿
a）按图2准备好测试系统，按4.3.2条第(2)款之②的a)、b)、c)项操作，待测试系统进人正常工作；b）在示波器与测试系统不连接时，调整示波器并显示基线，将基线设定在荧屏某一位置；）将示波器接人测试系统，光发送模块输人信号为全零码，示波器荧屏上将显示光信的水平线。读得光信号水平线与示被器基线间的电压值VA：d）两光发送模块输人码源信号，示波器荧屏将显示信号眼图。读取眼图上顶部线与示波器基线间的的电压值Vn；
e）按下列公式计算消光比Ex：
Ex = - 10logiu Va/ Vg
(3)测试条件
在额定半均输出光功率下，其他同4.3.2条第（2)款之③测试方法二
() 测试配置
测试配置同图2。所不同的是该示波器内部具有消光比测试的统计软件。测试步骤
）按图2准备好测试系统。按4.3.2条第(2)款之②的a)、b)、c)项操作，待测试系统进入正常工作；b）在示波器显示正带眼图后，按动示波器1：消光比测试功能键，示波器将自动显示所测得的消光比值。
③) 测试条件
布额定乎均输出光功率下，其他同4.3.2条第(2)款之)。5
-YKAONYKACa-
(6）关断功能试验
①试验配置
试验配置同图1。
②试验步骤
YD/T 973—1998
a）按图1准备好测试系统。按4.3,2条第(2)款之(②的a)b)、c)项操作,待测试系统进人正常工作；b）在被测光发送模块的关断功能端辙人一设定电平；c）观察示波器，其正常眼图应消失成一条基线，除去设定电平后，若示波器恢复正常眼图，表明光发送模块关断功能正常。
③试验条件
同4.3.2条第（2)款之③。
光接收模块的技术要求和测试方法5
光接收模块技术要求
光接收模块技术要求见表3。
表3光接收模块技术要求
标称比特率
工作波长范围
最小灵嫩按*
最小过载点
高温务化
SIM- 4
SIM- 1
SIM- 4
注*：测试案件：误码率是1×10-PRE5技术要求
I55 520(SIM - 1)
622 080(SIM - 4)
1000 ~1650
-8～ - 10
当光接收模块具有时钟提取功能时，光接收模块的技术要求应增加表4项月。表 4 传輪特性参数表
输出特性
CID功能
输出料动
科动转移
抖动容限
见谢录D
- 31 ~ - 37
技术要求
AI <0.15,A2<1.5*
注*：4l为6时的输入噪声幅度，12为与时的输人噪声幅度。不同速率下的测试条件详见附录C,5.2光接收模快应具备的告警功能应该具备无光告警输出功能，
5.3光接收模块的测试法
YD/T 973---199B
5,3.1 155Mh/,622Mb/s光接收模块是由光电探测器件和集成T艺制作的相关电路构成。其中表征光电二极管特性的响应波长、暗电流、结电容、上升时间、下降时间、响应度参数已由光电二极管芯的测试提供。其PIN光电器件的测试方法见YD/T702-1t993需崩光电器件的测试方法见YD/T835-1996。光电器件的技术要求见附录 B。
5.3.2155.h/s.622Mb/光接收模块的测试表征155Mb/s.622Mb/g光接收模块特性的参数为：传输比特率；
光接收模块最小灵敏度；
光接收模块晨小过载点；
无光告警光功率：
具备时钟提取功能的光接收模块,其时钟输出特性。（1）光接收模块最小灵数度测试方法—
①测试配置
光接收模块最小灵敏度测试配置·见图3。码发生器
【数字信号
可谢制
光可变
在减器
注：可训制光源能满足622Mb/s调制速率的要求测
光接收模块
接收测试报
功事计
图3光接收模块最小灵敏度测试配置②测试步骤
检测器
）按照图3所示测试配置连接好测试系统，满足5.3.2条的第（1)款之③)测试条件”，并启码发生器和码检测器电源；
b）根据被测光接收模块的传输速率（155Mb/s或622Mh/s）,码发生器和码检测器的时钟赖率设定在相应值(155 VHz 或 622MH2)、数字信号设定在 PFCI,电平、NRZ 码型,采用 223 -1 伪机序列、输出输入阻抗均为500；
e）开启可调制光源的电源，光可变衰减器调整在适当位置，使其输出口的光功率大约在一25dBm；）将被测光接收模块插入测试板，开启光接收模块的供给电源，测试系统进人正常工作状态；e）缓慢增加光可变衰减器的衰减望，减小被测光接收模块的输人光功率，使得误码率达到1×10-1，稳定3min；
f）用北功率计测得光接收模快此时的输入光功率，即为该接收模块的最小灵敏度。③测试条件
测试人员和测试工作面应有防静电措施；测试环境或被测光接收模块的外壳温度;被测光接收模块的工作条件；
测试仪表及测试设备的技术要求及其准确度要求；-YYKAONTKACa
YD/T 973—1998
可调制光源的调制速率要求、输出光功率范围及其功率稳定度要求。方法二
①测试配置
光接收模块最小灵敏度测试配置二见图4。ME3620A
光口发送
电口接收
测试步骤
光可变
衰减器
光接收模块
接收测试板
图4光接收模块最小炎敏度测试配置二a）按图4测试配置连接好测试系统；D）设置SDH分析仪功能链，使得被测光接收模块进入正常工作状态；数信号
c）调整光可变衰减器以碱小被测接收模块的输人光功率，观察误码在设定要求范固，由分析仪直接读得最小灵敏度的测试结果。
③测试条件
同5.3.2条第(1)款之③。
（2）光接收模块过载光功率点测试①测试配置
测试配置同图3。
②测试步骤www.bzxz.net
a）按照5.3.2条第(1)款②项a)、b）、c)、d)程序进行操作，使得光接收模块进人正常工作；b）缓慢调整光可变衰减器，使得光接收模快的输人光功率增加，误码率满足1×10-10要求，稳定观察3min,并观察码检测器的误码检测：c）用光功率计测量光接收模块输人光功率，所测得值为被测光接收模块的最人过载光功率点，③测试条件
同5.3.2条第(1)款之。
（3）无光告警测试（无光告警信号输出电平与输人光功率关系见附录A）①测试配置
无光告警测试配置见图5。
(2) 测试步骤
a）按照5.3.2条第（1)款②项）b)、c)、d)程序进行操作，使得光接收模块进人正常工作；b）直流电压表接人被测光接收模块的无光告警信号输出端，电压表指示电压值为逻辑“1\电平值；）调整光川变衰减器的衰减量，使得光接收模块的摘入光功率下降，当电压表指示值由逻辑“1”电平转向逻辑0\电平时，测出此时的输人光功率为无光告警下限光功率；d）从下限光功率点开始，调整光可变衰减器，便使得被测光接收模块的输人光功率逐步回升，当电压表指示值出逻辑“0\电平转向逻辑“1\电平时，测出此时的输人光功率为无光告营上限光功率。③浏试条件
同5.3.2条第(1)款之@。
(4)抖动测试
码发生虽
数字有号
可调制
YD/T 973—1998
光可变
康减器
光接收膜块
接收测试板
办业计
图5无光告警测试配置
效字信号
检测器
告警信号
电压囊
本条款测试内容为针对具有时钟提取功能的光接收模块，以接收模块提取的时钟与测试设备的内部时钟比较来衡量数字抖动。测试内容为输出抖动、抖动转移、抖动容限。()测试配置
抖动测试配置见图6。
ME3620A
发送部分
光口输出
接收部分
电口输入
光可变
注：ME3620A应具备抖动测试单元图6抖动测试配置
②)测试步骤
·输出抖动
a）按图6测试配置连接好测试系统，进入正常工作状态：b）测试系统采用内部时钟同步，并以此为无抖动的标准；被测
光收棋块
接收测试板
辨出时件
字宿号
e）调出设备测试菜单，按动相应功能键，读得料动值。按指标要求衡量合格与否。·抖动转移
）按图6测试配暨连接好测试系统；b）在测试设备的抖动发生器F.,按附录C表C1设置抖动频率fc和抖动值；c）在抖动检測器上读出被测模块的抖动值,其值减去设置值即为,fc条件下的抖动增益P；d)在0-fo之间,取三等分频率点fl、f2。重复 h)、c)步骤。e）按附录C的图C1在增益P线fc点作-20dB/dec滚降线，此线与赖率轴线交点为Jm，在fc和fim之间取三等分点,3、14,重复b)、c)步骤。在抖动检测器上读出被测模块的抖动增益值，按指标要求衡量合格与否，·抖断容限
a）按图6测试配置连接测试系统；b)按附录 C的表 C2所列频率fo~f及对应的幅度A1.A2作测试模板；9
-YYKAONYKACa-
