【YD通讯标准】 电信交换设备过电压过电流防护技术要求及试验方法

YD/T950

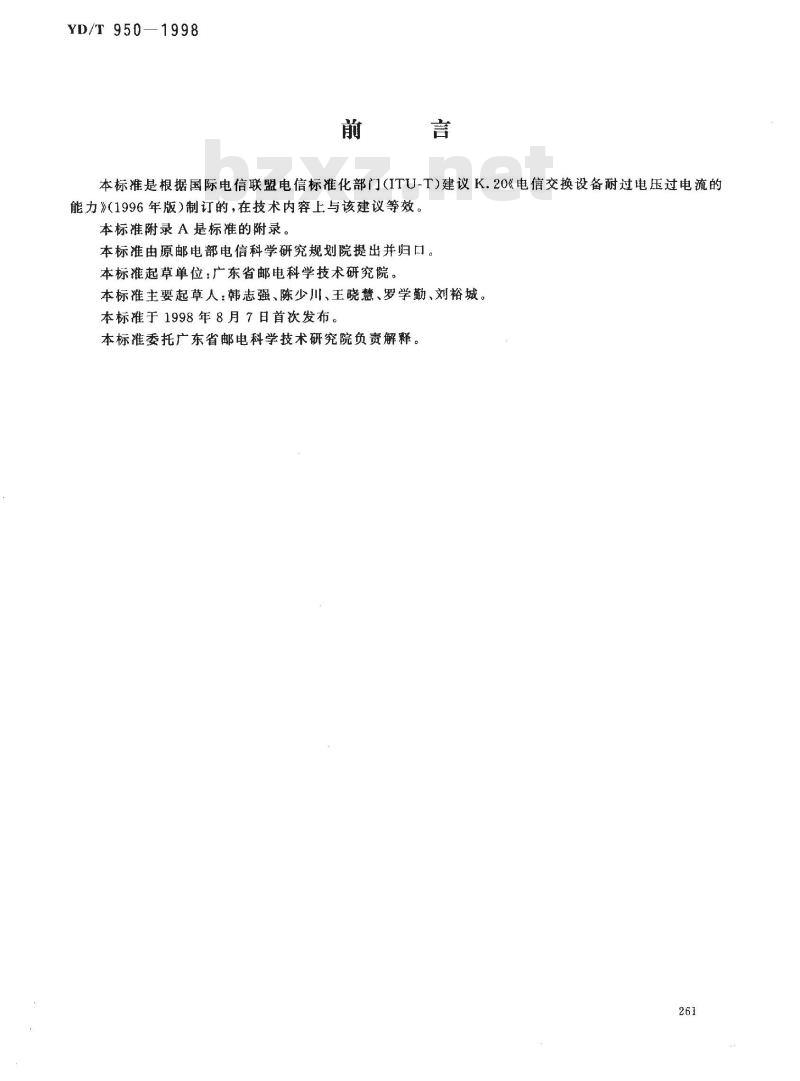

本标准是根据国际电信联盟电信标准化部门（ITU-T）建议K.20《电信交换设备耐过电压过电流的能力》（1996年版）制订的，在技术内容上与该建议等效。本标准附录A是标准的附录。
本标准由原邮电部电信科学研究规划院提出并归口本标准起草单位：广东省邮电科学技术研究院。本标准主要起草人：韩志强、陈少川、王晓慧、罗学勤、刘裕城。本标准于1998年8月7日首次发布。本标准委托广东省邮电科学技术研究院负责解释。261
1范围
中华人民共和国通信行业标准
电信交换设备过电压过电流防护技术要求及试验方法
Technical requirements and test methods forprotection against overvoltages and overcurrents ontelecommunication switching equipment本标准规定了电信交换设备过电压过电流防护技术要求及试验方法。YD/T950-1998
eqv ITU-T K.20:1996
本标准适用于局用交换设备、用户交换设备和接人网设备过电压过电流防护性能的检验。其他话务量较集中的设备（如中继线或多通道电路等），也可参照使用。2引用标准
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时，所示版本均为有效：所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GF002-9002邮电部电话交换设备总技术规范书YD344---90自动用户交换机进网要求IEC1000-4-2：1995电磁兼容试验和测量技术静电放电抗扰度试验IrU-T建议K.32:1995电信设备的静电放电卡扰性要求和试验方法3定义
3.1过电压过电流
出现在设备上的超过设备本身正常工作电压和电流的外求电压和电流。3.2模拟雷电冲击
模拟线路设施或线路设施附近遭受雷击所引起的对设备的冲击。3.3电力线感应
电力线路或电气化铁道系统对相邻通信线路的电磁十扰3.4电力线接触
电力线路与通信线路的直接接触。3.5静电放电
具有不间静电电位的物体在相互接近或直接接触时发生的电荷迁移。3.6接触放电法
发生器电极保持与被试设备接触并用内部放电开关触发放电的种试验方法。3.7空气效电法
发生器电极接近被试设备并对其触发火花放电的一种试验方法。3.8直接放电
中华人民共和国信息产业部1998-08-07批准262
iKAoNniKAca-
1998-09-01实施
直接对被试设备施加放电。
3.9间接放电
YD/T950....1998
对被试设备附近耦合面实施放电，以模拟人体对被试设备附近的物体的放电，3.10耦合面
用于模拟相邻物体发生静电放电的金属板或金属片，如水平耦合面和垂直耦合面。3.11模拟雷电波形

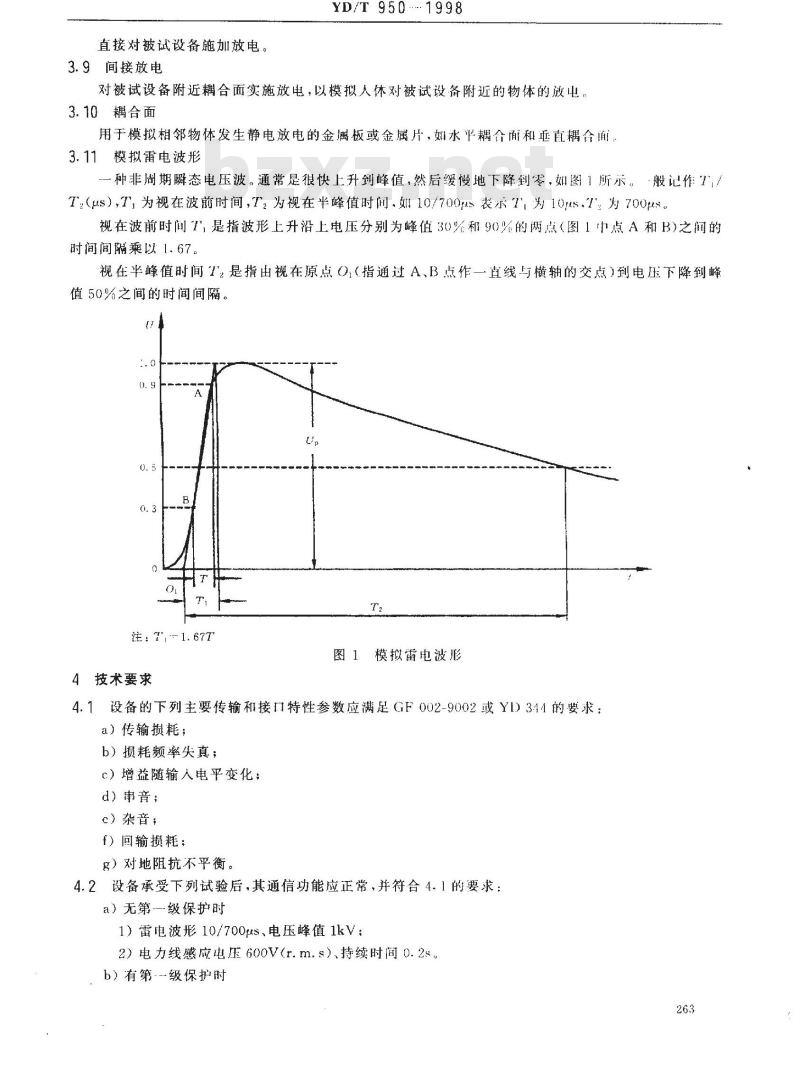

种非周期瞬态电压波。通常是很快上升到峰值，然后缓慢地下降到零，如图1所示：·般记作/T（μs），T为视在波前时间，T为视在半峰值时间，如10/700s表乐T为10ms，T为700p。视在波前时间T，是指波形上升沿上电压分别为峰值30%和90%的两点（图1中点A和B)之间的时间间隔乘以1.67。
视在半峰值时间T是指由视在原点（指通过A、B点作一直线与横轴的交点）到电压下降到峰值50%之间的时间间隔。
注： T→-1. 677
图1模拟雷电波形
4技术要求
4.1设备的下列主要传输和接口特性参数应满足GF002-9002或YI）344的要求：a）传输损耗；
b）损耗频率失真；
c）增益随输人电平变化；
d）串音；
c）杂音，
f）回输损耗；
g）对地阻抗不平衡。
4.2设备承受下列试验后，其通信功能应正常，并符合4.1的要求：a）无第级保护时
1）雷电波形10/700us、电压峰值1kV;2）电力线感应电压600V(r.m.s）、持续时间0.2s，b）有第-级保护时
YD/T 950- 1998
1）雷电波形10/700us、电压峰值4kV；2）电力线感应电压600V(r.m.s）、持续时间1s。4.3无第--级保护情况下，设备承受电压220V（r.m.s）、持续时间15min的电力线接触试验时应不着火，试验后设备的通信功能应正常。注：1TU-T 建议K.20 原文为 230V(r.m.s)4.4设备承受静电电压6kV接触放电或8kV空气放电试验后，其通信功能应正常。5试验方法
5.1一般规定
5.1.1所有试验均为型式试验。
5.1.2生产厂家应标识设备的输人端子，并用字母A、B和E（地）作标记。5.1.3如无特殊规定，所有试验应在以下标准大气条件下进行：温度：15~～35℃；
相对湿度：45%~~75%；
大气压力：86～106kPa。
5.1.4设备应满足4.1要求才能进行试验。5.2试验程序

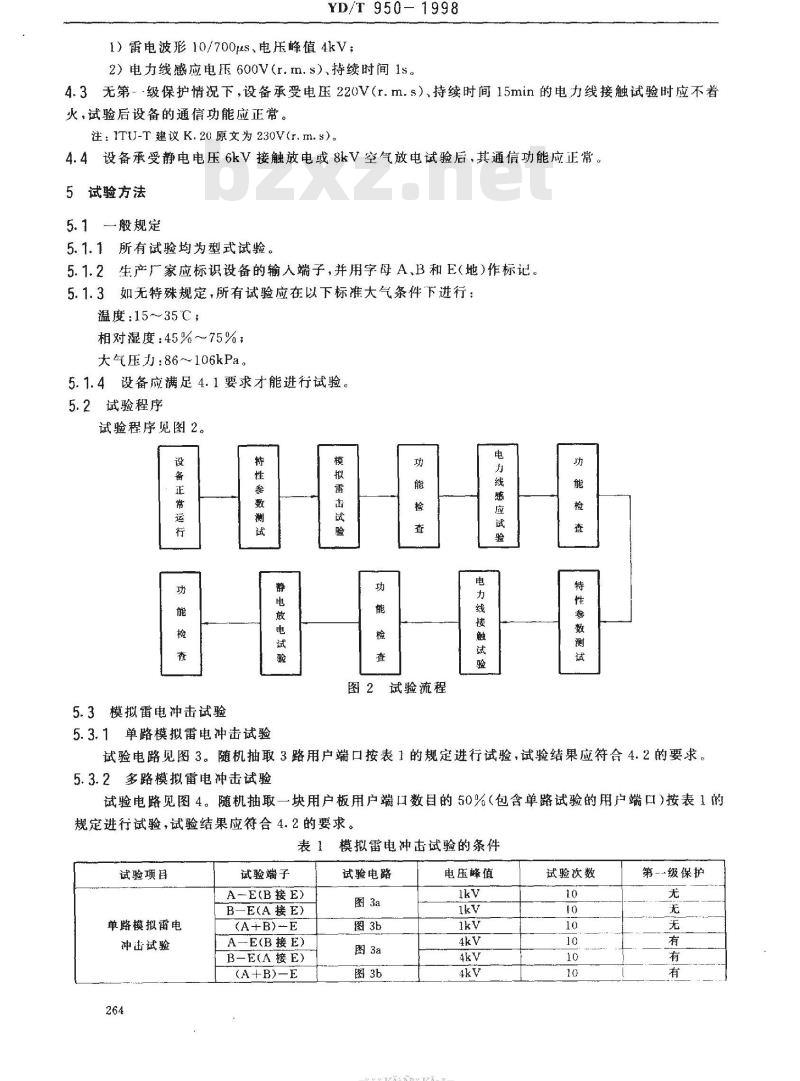

试验程序见图2。
5.3模拟雷电冲击试验
电电试中
5.3.1单路模拟雷电冲击试验
图2试验流程
力线接
线感应
试验电路见图3。随机抽取3路用户端口按表1的规定进行试验，试验结果应符合4.2的要求。5.3.2多路模拟雷电冲击试验
试验电路见图4。随机抽取一块用户板用户端口数目的50%（包含单路试验的用户端口）按表1的规定进行试验，试验结果应符合4.2的要求。表1
模拟雷电冲击试验的条件
试验项目
单路模拟雷电
冲击试验
试验端子
A-E(B接E)
B-E(A 接E)
(A+B)-E
A—E(B接E)
B-E(A 接 E)
(A+B)-E
试验电路
电压蜂值
iiKAoNniKAca-
试验次数
第-级保护
试验项目
多路模拟雷电
冲击试验
试验端子
nX(A+B)-E
YD/T9501998
表1(完）
试验电路
电压峰值
试验次数
第一级保护
波形为10/700us电压波，试验次数为正负极性次数的总和，相邻两次试验的极性相反，时间间隔为1min，2\为被试用户端口的数月，即一块用户板用广端口数目的50%。150
隔离元件
o A(B)
被试设备
O B(A) E
被试设备

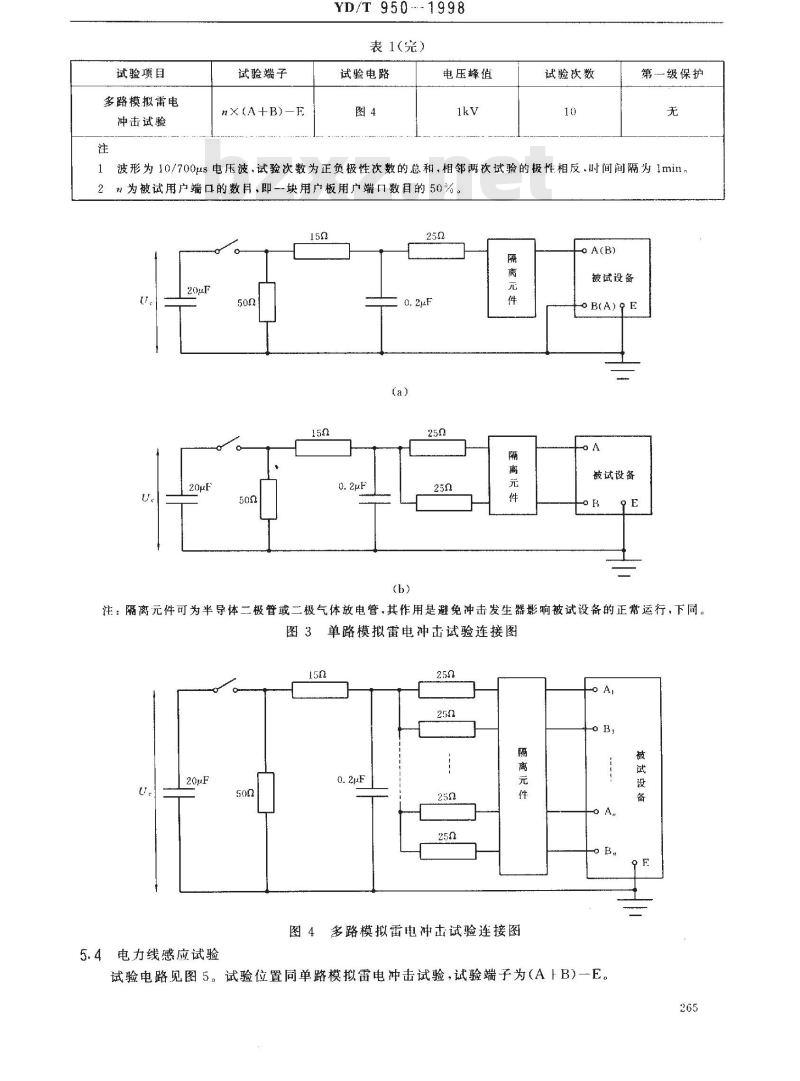

注：隔离元件可为半导体二极管或二极气体放电管，其作用是避免冲击发生器影响被试设备的正常运行，下同。图3单路模拟雷电冲击试验连接图150
5.4电力线感应试验
图4多路模拟雷电冲击试验连接图o Ar
试验电路见图5。试验位置同单路模拟雷电冲击试验，试验端子为（A卜B）一E。教
YD/T 950—1998
无第一级保护时，试验电压为600V（r.m.s），持续时间为0.2s，试验5次，两次试验的间隔时间为1min。试验结果应符合4.2的要求。有第一级保护时，试验电压为600V（r.m，s），持续时间为Is，试验5次.两次试验的间隔时间为1min。试验结果应符合4.2的要求。试验结束后30min，进行特性参数测试，结果应符合4.1.的要求1
定时电路
图5电力线感应试验连接图
5.5电力线接触试验
试验电路见图6。试验位置同单路模拟雷电冲击试验，试验端子为（A+B）一F。试验电压为220V（r.m.s），持续时间为15min，在无第一级保护情况下，按600Q、2002和102的顺序各试验次，试验结果应符合4.3的要求。
定时电路
5.6静电放电试验
5.6.1环境条件
温度：15～30℃；
相对湿度：30%~60%；
大气压力：86-106kPa
5.6.2试验位置的选择
图6电力线接触试验连接图
如果设备的门在正常运行期间可以打开，应打开门并在门的边缘及内表面各选择一试验点。如果门或面板后面装有使用者可能触及的部件（如控制面板、磁带盒、磁盘驱动单元和腕带插座等）、应打开门或去掉面板选择这些部件进行试验。直接放电应在设备的前后左右4个表面上各选取一操作人员通常可触及的点。对于间接放电，当对水平耦合面施加放电时，选取设备每侧耦合面上的点，当对垂直耦合面施加266
iKAoNniKAca-
YD/T950---1998
放电时，选取设备前后左右的各表面易接触的区域、5.6.3试验的施加
试验应以单次的方式进行。放电电极应垂直于施加放电的表面。在预选的位置上施加10次放电，正负极性各5次，相邻两次放电的时问间隔为1s。静电放电发生器及试验室配置详见附录A。5.6.3.1直接放电
直接放电应采用接触放电法，放电电极的尖端应在放电开关动作之前接触设备。施加放电时，发生器放电问路电缆与设备的距离应不小于0.2m。如果设备表面的涂层不是绝缘的，则只进行接触放电。放电时，发生器的放电电极应穿透涂层与导电基体接触，
如果设备表面的涂层是绝缘的，则具进行空气放电。放电时，用作接触放电的开关应闭合，发生器的放电电极应尽可能快地接近并触及设备（不造成机械损伤）。每次放电后、电极应移开，重新触发进行新的一次放电。
5.6.3.2间接放电
对设备下面的水平耦合面施加放电时，发生器放电电极应垂直安置在距设备0.1m处，并接触耦合面。
对垂直耦合面施加放电时，耦合面应平行放置距设备0.1m的地方，放电电极触及耦合面的-个垂直边的中心。
5.6.4静电放电试验结果应符合4.4的要求。6试验结果评定
所有试验项目均合格的判为合格。若有任何一项或多项不合格，则应加倍抽样进行相关项目试验，加倍试验全部合格的判为合格；若加倍试验仍有：·项及以上不合格，则判为不合格。267
静电放电发生器
发生器主要部件包括：
\充电电阻R.；
一储能电容器C.
--分布电容Ca；
放电电阻Ra;
--电压指示器；
放电开关；
一可更换的放电电极；
-放电回路电缆；
·供电电源。
A1.2发生器电路
电路简图见图A1。
直流高压电源
YD/T950.-- 1998
附录A
（标准的附录）
静电放电试验的补充说明
50~100M0
放电开关美
放电电极
放电闻路连线
注：在图中省略了（a.它是一个存在于发生器、被试设备、参考接地平面和耦合平而之间的分布电容。因为此电容是分布在整个发生器上，故不可能在电路上表示出来。图Al静电放电发生器简图
发生器应采取措施防止产生的脉冲以连续的电磁波的辐射或传导的形式向外扩散，以便使被试设备或附属试验设备不受额外的干扰。储能电容器、放电电阻和放电开关的设置应尽可能地接近放电电极。，A1.3放电电流波形
放电电流波形见图A2。波形参数见表Al。表A1
指示电压
A1.4放电电极
放电电流起始
蜂值I。
22.5A±10%
波形参数
放电开关动作时免费标准下载网bzxz
的上升时间！
在30ns时电流
12A±30%
放电电极应包括空气放电和接触放电两个尖端，其形状和尺寸见图A3A2试验室试验配置
i KAoNni KAca-
在60ns时电流
6A+30%
YD/T 9501998
图A2静电放电发生器输出电流波形发生器主体
a）空气放电
b）接触放电
注：放电开关（例如真空继电器）应尽可能靠近放电开关尖端安装。（单位：mm）图A3静电放电发生器的放电电极612
试验室的地面应配备参考接地平面，它是最小厚度为0.25mm的金属板（铜或铝板）；也可以用其他金属材料，但厚度至少为0.65mm。参考接地平面的确切尺寸取决于被试设备的大小，但每边至少超出被试设备或耦合面0.5m，并连接到保护接地系统。被试设备应按其使用功能要求安装和连接，被试设备与试验室的四壁和其他金属结构之间应留出至少1m的距离。
被试设备应根据安装条件与接地系统连接，不允许再有其他的附加接地线。电源和信号电缆的配置应能反映实际安装条件。静电放电发生器的放电回路电缆应连接到参考接地平面，此电缆的总长度通常为2m，269
YD/T950—1998
当这个长度超过所选定放电点需要的长度时，将多余的长度放置在与参考接地平面没有感应的地方，且与被试设备的导电部分保持不小于0.2m的距离。与参考接地平面连接的接地电缆和所有接头应是低阻的，如在高频场合下应采用火紧装置，规定有耦合面的地方，例如允许采用间接放电的地方，这些耦合面应采用与参考接地平面相同金属利厚度，而且经过每端设置一个470k2的电阻与参考接地半面连接，当电缆敷设在参考接地平面上时，这些电阻应能耐受住放电电压，且有良好的绝缘，以避免与参考接地平而短路，A2.1台式设备
试验配置包括张放在参考接地平面上高0.8m的木桌，放在桌面上的水平耦合面的尺寸为1.6iX0.8m，并用--个厚0.5mi的绝缘垫座将被试设备和电缆与耦合面隔离如果被试设备过大而不能保证与水平耦合面各边的最小距离为0.1m，则应使用另--块相尚的水平耦合面，并与第一块短边侧距离0.3m。但此时须将台桌扩大或使用两张台桌。这些水平耦合面不必焊接在一起，而应通过阻性电缆接到参考接地平面上。所有被试设备的安装支座应保持原位。图A4是台式设备试验配置的实例。典型位置
直接放电
典型位置对垂真
耦含面间接放电
典型位臂对水平
耦合面间接放电
水平耦合面
.6mx0.8m
绝缘垫
470k电阻
参者接地平面
高0. 8m的本桌
供电电源
台式设备试验配置的实例
iKAoNniKAca-
A2.2立式设备
YD/T950
被试设备和电缆放由一块厚0.1m的绝缘架与参考接地平面隔离，所有被试设备的安装支座应保持原位。图A5是立式设备试验配置的实例。典型位置
直接放电
保护地线
供电电源
高0.1m的绝缘架
参考接地平面
473a电阻
通过垂直耦合面
间接放电
典型位置对垂直
耦合面放电
电源电缆
号电缆
供电电源
图A5，立式设备试验配置的实例271
