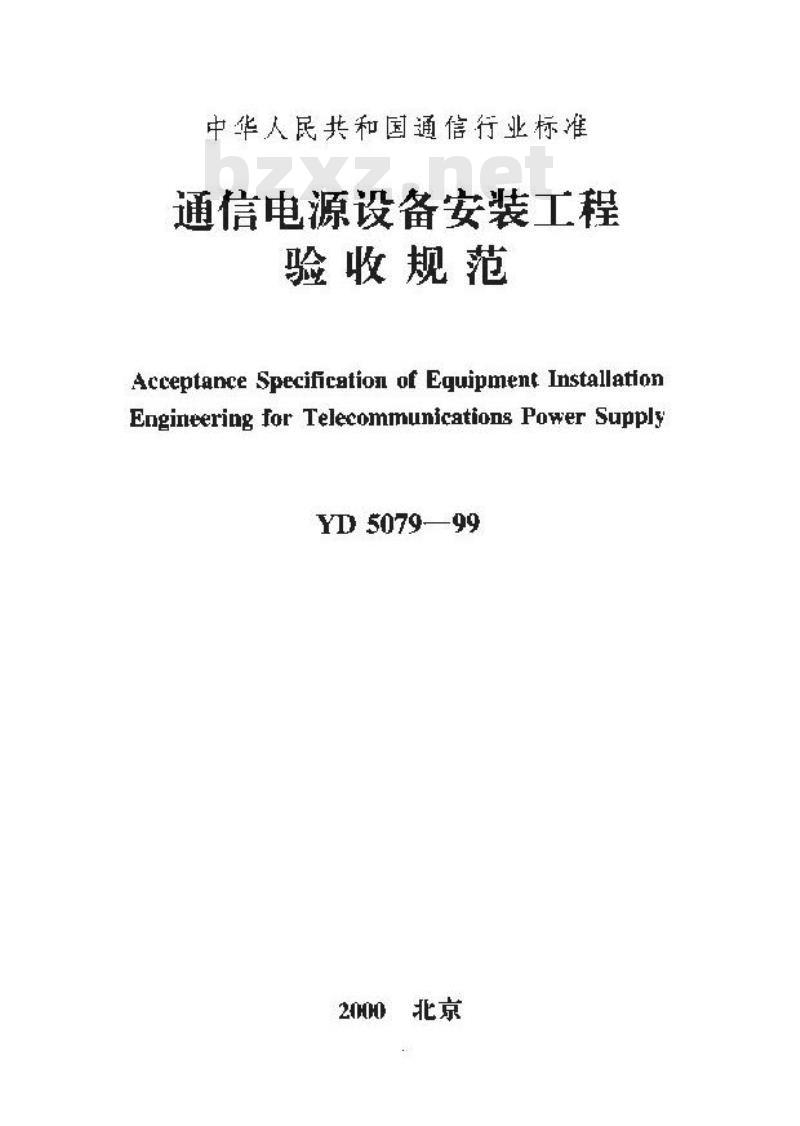

【YD通讯标准】 通信电源设备安装工程验收规范

中华人民共和国通信行业标准
通信电源设备安装工程
验收规范
Acceptance Specification of Eguipment InstallationEngineering for Telecommunications Power SupplyYD 5079—99
200北京

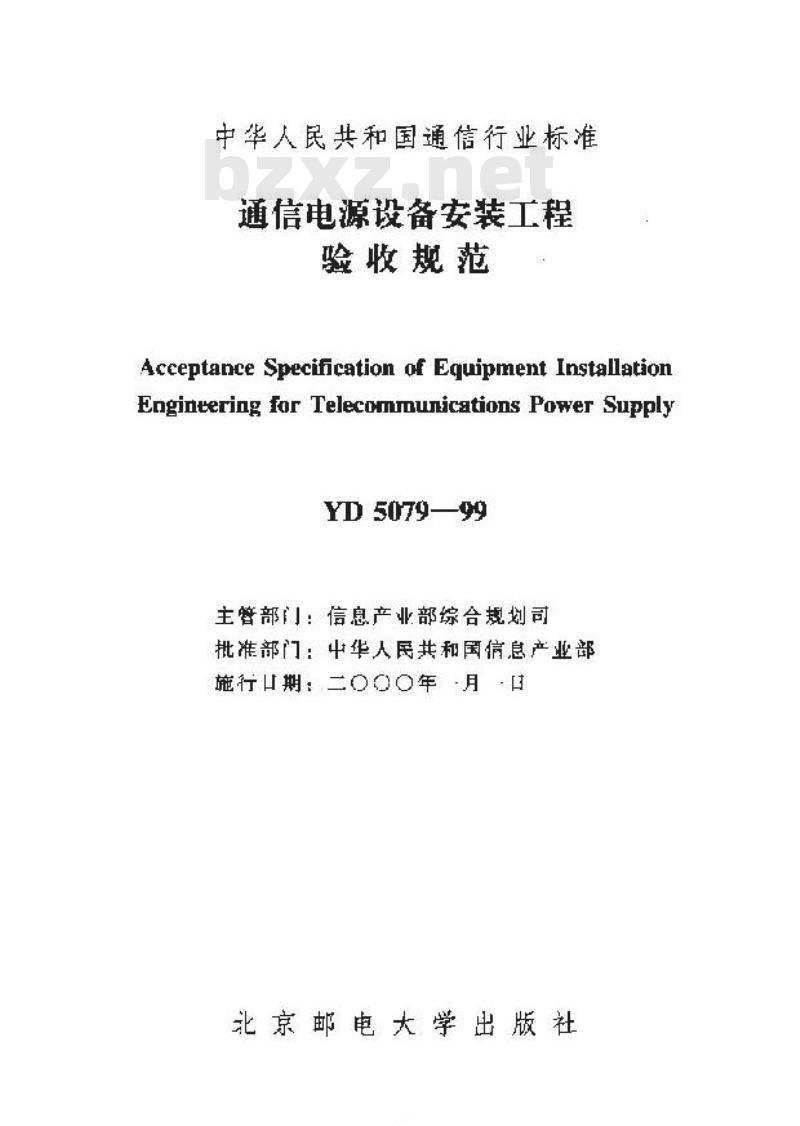

中华人民共和国通信行业标准
通信电源设备安装工程
验收规范
Acceptance Specification of Equipment InstallationEngintering for Telecommunications Power SupplyYD 507999
主部门：信息产业部综合规划司批准部门：中华人居共和国信息产业部施行口期：二〇〇年月口
北京邮电大学出版社

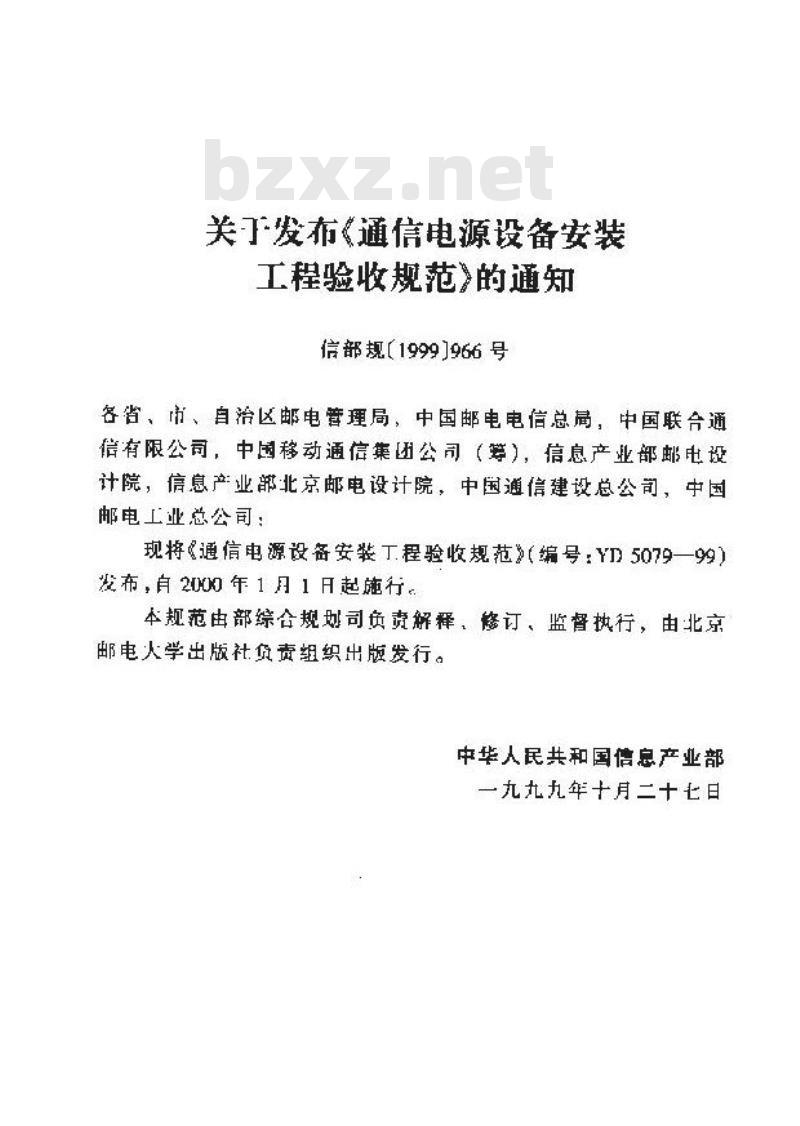

关丁发布《通信电源设备安装
工程验收规范》的通知
信部规【1999]966号
各省、市、自治区邮电管理局，中国邮电电信总局，中国联合通信有限公司，中国移动通信集团公司（筹），信息产业部邮电设计院，信息产业部北京邮电设计院，中国通信建设总公司，中国邮电工业总公司：
现将《通信电源设备安装丁程验收规范》（编号：YD5079一99）发布，自2000年1月1月起施行。本规范由部综合规划司负责解释，修订，监督执行，由北京邮电人学出版社负责组织出版发行。中华人民共和国信息产业部
一九九九年十月二十七日
配电、换流设备安装
配电：换流设备通电测试检验
设备通电前的检验
交沛配电设备通电检验….
直流配电设备通电检验+
变换设备通电测试检验
逆变设备通电测试检验
开关电源设备通电测试检验
蓄电池
电池架安装
电池的安装
调配及注电解液
铅酸蕾电池韧充电
蓄电池政心试验
阅控式密封铅酸替电池的充救电辆镍碱性蓄电池
锌银减性蓄电池
太阳电池
太阿电池方阵安装
5.2太阳电池组合电源架检验
6柴油发电机组
6.1柴油发电机组安装
6.2管件加工和管路安装
管路涂漆
通电试验
馈电母线，电源线和信号线
馈电母线加'T.
母线安装
母线喷(削)漆
布放电源和信号线
通电检验
接地装置
接地装置安装
出、入电缆接地与防雷
局内设备的接地与防审
接地电阻值和测量
接地装置回土
监控系统
监控设备安装
监控功能检查
10工程工资料和验收
附录点
本规范用词说明
德电母线接头钻孔尺寸
附录B
附录 C检测记录表
附加说明
条文说明
1总则
10.1本规范是通信电源设备安装T程施丁质量检，随工检验和工程鼓工验收等工作的技术依据，适用于新建，扩建通信电源工程，对于改建的通信电源安装工程也可拳照执行。高低压、变配电设备的安装工程验收不在此范国。102通信电源设备安装工程的安装方式、要求，各种设备规格、型导应接服施工图的规定热行，新装设备的电气性能指标应符合设计规范或技术规范书的规定，对工证装设备应驾照原维护部门近期内对设备满试记录进行检验1.0.3本现范未包括的测试项目及指标要求，做按施工图设计和产品说明书要求办理。
104在施上过程中，如需懿改施丁图设计或代用材料时，必须经建设单位和设计部门同意，并办理变更手续后方可像修改和使用，严禁使用术经骏或鉴定的材料。1.0.5在施工过程中，施工单位必须严格执行有关施工规范，：建设单位（业主）成通过随工代表（或监理）作好随工检验工作：
1.0.6施工中，不得安装有损坏、变形、受潮、发，缺件的设备，严禁安装没有合格证、出厂验收单，入网证的设备：凡在随工检验和峻工验收中发现不符合施工规范和本规范的项目，由施工单位造成的应由施工单位解决，由供货单位造成的出供货单位负责解决
1.0.7配电、变换、逆变、蓄电池、太阳电池、发电机组、鸟线、电源信导线等设备和材料、附件、备件必领齐全、完好，载工时一并由施工单位间建设单位（业主）移交，1.
2配电、换流设备安装
各种设备排列整齐，垂直度误差不超过机架高度的0.15%，列架机面平直，每米偏差不大于3mm，全划偏差不大于15nua:
2.0,2 设备安装位查应符台施工图设计规定，其偏差不大于10nm
安装的设备，附件的型导，规格应符合施工图设计要求
2.0,4设备结构应无变形，表面无损伤，指示仪表、按键和施钮、机内部件无碰损、无卡阻、无脱落、无摄坏：2.D.5开关，闻刀应运转灵活，接触牢靠、无电弧击伤。2.0.6机架一与地面固定时，由4只M10~M12的膨服螺栓与地面加固
2.D.7在需要抗震的地区，按设计图纸要求，机架安装应采取抗握措施。地框设计刻度为8度放以上局站，机架还应与房屋柱体连接牢固
2.0.8楚线架、机架面漆应保持完整、清洁，颜色应基木一致。
2.0.9部件组装要稳，整齐一致、接线正确无误，并应认真核对分装的部件编号。
2.0.10机架与部件接地线要安装车固，防雷地线与机框保报地线安装要符合设计要求：
3配电换流设备通电测试检验
3.1设备通电前的检验
3，11通电前应对机架、部件、布线进行绝缘电阻、绝缘强度的检查，并应符合要求。
312接触器与维继电器的可动部分动作灵活，无松动和卡阻其接触表面应无金展碎屑或烧伤慎逆：3,1,3接触器和间力的灭弧衰置完好3.1,4布线和接线正确，无碰地、短路，开路、假焊等情况。机内各种插件连接正确、无松动。.3.1.5各种开关、闸了、熔断器容盘规格应符合设计要求，机架保护地线连接可靠。
3.1.7各种电压，电流表应进行校验和铅封。3.1.日测试机内布线及设备非电子器件对地绝缘电阻应符合说明书规定，无规定时，应不小于2M/500￥。3.1.9交流、直筑配地设备及开关电源、变换设备等通电接项应符含产品技术说明书要求，无规定时可接以下务节所列项目进行。
3.2交流配电设备通电检验
3.2.1能自动（人工）接通、转换“市电”和“油机电源，联有指示信号，
3.2.2“市电”停电时能自动接通事故照明电路，井发出可见3
可闻信号“市电”恢复供电时佳直动（人工）切断事故照明电路。
3.2.3 各种电压、电流测试显示正确。3.2.4事故、过压、欠压、缺相等自动保护电路应能准确动作并能发出措示信号、
3.3直流配电设备通电检验
各种输出电压、电流测试显示正确3.3.1
“浮一均”充电测试显示正确，电压过高、过低，熔断器熔断均能发出可见可闻信号：3.3.4
配电设备内部电压降应符合设计要求（屏内放电回路压降不大于0.5V）
同设备多台并联使用时，具有均分性能：监控接口性能正常。1
34整换设备通电测试检脚
3.4.1变换器输出电压、电流、杂音电平做满品产晶说明好要求。
3.4.2变换器事故、过压、开路、欠流，过流或短路等保护电踏动作可霍，告管电路工作正常。3.4.3丰备用变换器具有自动均分负载性能，当其中一台故障时，另一台自动负担全部负裁，3.4.4变换器稳压精度，限流范围符合产品说明书要求3.5逆变设备通电测试检验
3.5.1输入电压、输出电压、稳压精度均符合产品说明书4*
要求。
3.5.2应有限流性能：限流定值可在 105% ～110%输出电流之谢调整，
3,5.3事故输人电压过高，过低、输出过压、欠压，过流，短路等保护电踏动作可军，告等电路工作正常：3.5，4：同型号设备能多台并联T.作，并具有均分性能，3.6开关电源设备通电测试检验
3.6.1追电前应将输入1输出开关全关断，并再次确认所有借号线，电源线是否正确，检套绝缘电阻是否符合说明书要求，3.6.2接通交流电源，检查三相电压是否正确，观条通电后模快显示器情号，指示灯是否止营，3.6.3工作参数设置：接家说明书要求对整流，监控模块进行工作参数的设置和意改：主要有理充、均充电压，输出过，久压阀值，输出过压关断阀值，输出电流限流值，模块地址，输出电压微调，选择浮，均充白动方式，白动测试，白动显示功能：36.4核验以下主要电气性能签数输人交流电压，真流输肥电压，电流，输出杂音，稳压精度，摘人过压、欠压保护值，输出过生，过流保护值，输出限流持性，浮充、均充电压和白动转换性能。
3.6.5检查各种告警功能，市电故障，熔丝敬障，交流输人过压，欠压敏障，缺相，散热器温度过高，输出冠压、欠压故障，输出过流故障等。
3.6.6检查远端控制功能：监控模块适过标谁接口与监控中心设备相连，实现对电源段备的远端“三遵”。.5:
4蓄电池
4.1电池架安装
4.1.1电池架排列位置符合设计图纸规定，偏差不大于10mm4.1.2电池架排列平整稳周，水平偏差每米不大于3mm，全长不大于15mrtc
4.1.3电池铁架安装后，各个组装螺栓，螺母及面脱落处都应补喷防腐漆：铁架与地面加固处的影胀螺栓要事先进行防腐处理。
4.1.4在要求抗震的地区按设计要求，蓄电池架应采取抗麗措施加固：
4.2电池的安装
4.2.1安装的电池型号、规榜、数盘应符合设计图纸规定，有会格证及产品说明书。
4.2.2电泄外充不得有拘坏现象，极板不得受、氧化，发需，滤气帽通气性能良好。
4.2.3电池各列要排放整齐，前后位置、间距适当，符合施工图要求，每列外侧应在一直线上，其销差不大于3mm。电池应保持垂直与水平，底部四角均勾着力，如不平整应用油毡垫实。4.2.4电池标志、比重计，温度计应排在外侧（维护侧），4.2.5电池间隔偏差不大于5mm，电池之间的连接条应磨半，连接螺栓，螺母拧紧，并在连接条和螺栓，娠母上徐一层防氧化6.
物战妞装塑料盆善，
电池体安装在铁架上时，应垫缓冲胶垫，使之牢固4.2.6
可能，
4.2.7各组电池应根据母线走向确定正负极出线位置，电池组及电池均应设有清晰的明显标志，4.2.8隔离板、棍应无裂纹、弯曲、漏插，组装间距相等，平直整齐，高低一致
4.2.9阀控式密封蓄电池，应用万用表检查电池端电所和极性，保证极性正确连接。
4.2.10按设计图纸规定，安装电池监测器并固定。4.3
调配及灌注电解液
4.3.1调配电解液所使用的蒸增水必须严格检验并符合表4.3.1规定。
表 4.3.1
灼烘残查含量(%）
性（Mn）含量（%)
铁(Fe)
含量（）
氧(CI) 含量(%)
燕增水标准
指标项目
还原高还最钾翻所（0）含量（%）避明度（mrn）
电阻率(25），（em)
硝壁及亚硝酸盐（以N计）（%）钱（NH）最（%）bZxz.net
融士金属氧化物（Cao计）（%）指标
无色、透明
10×10
