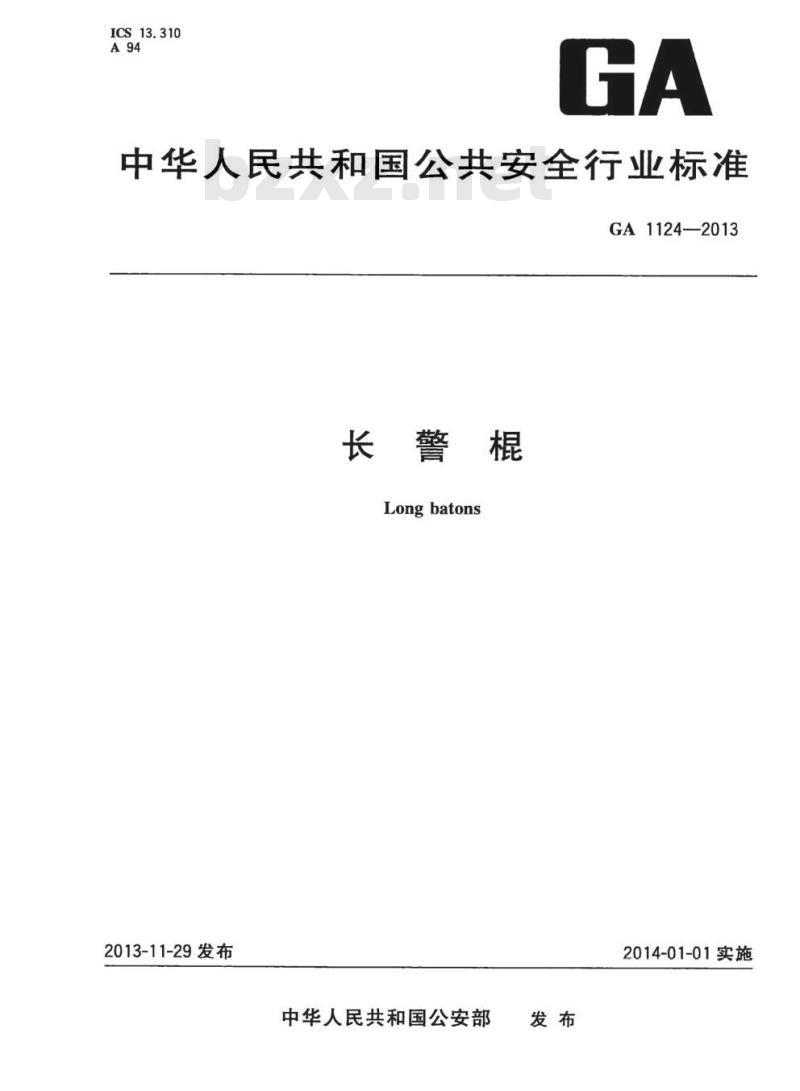

【GA公共安全标准】 长警棍

ICS13.310
中华人民共和国公共安全行业标准GA1124-—2013
长警棍
Long batons
2013-11-29发布
中华人民共和国公安部
2014-01-01实施www.bzxz.net

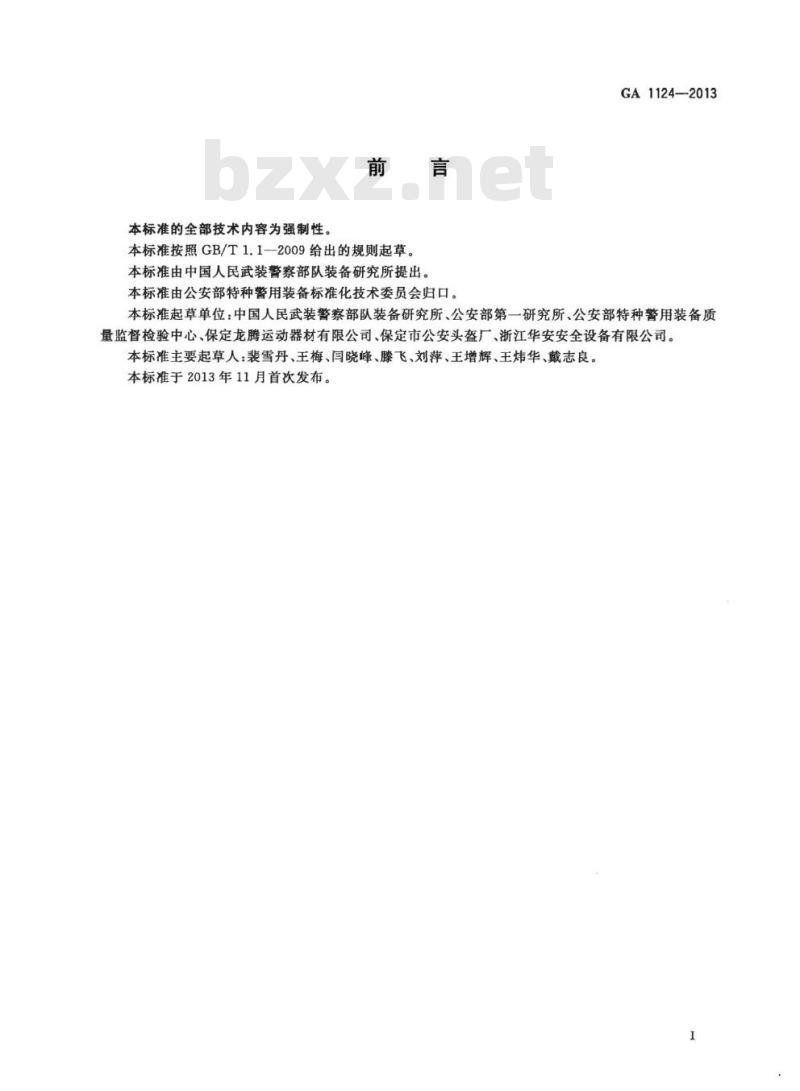

本标准的全部技术内容为强制性。前言
本标准按照GB/T1.1-2009给出的规则起草。本标准由中国人民武装警察部队装备研究所提出。本标准由公安部特种警用装备标准化技术委员会归口。GA1124—2013
本标准起草单位：中国人民武装警察部队装备研究所、公安部第一研究所、公安部特种警用装备质量监督检验中心、保定龙腾运动器材有限公司、保定市公安头盔厂、浙江华安安全设备有限公司。本标准主要起草人：裴雪丹、王梅、闫晓峰、藤飞、刘萍、王增辉、王炜华、戴志良。本标准于2013年11月首次发布。1范围

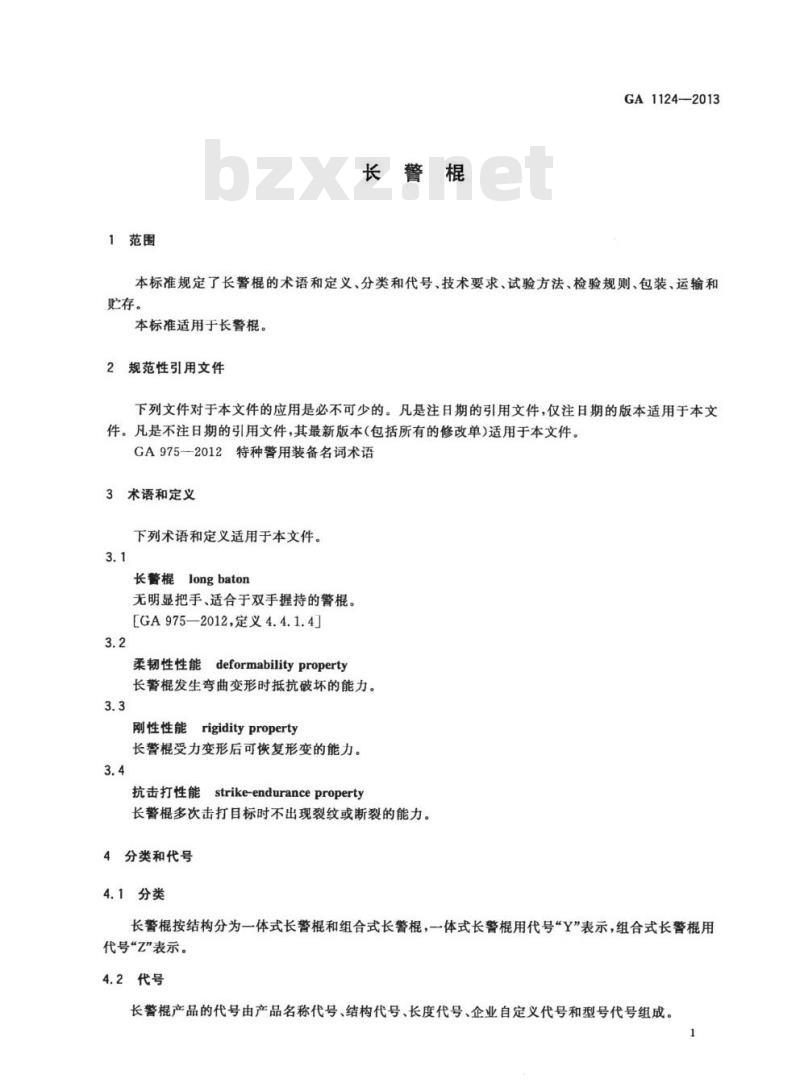

长警棍
GA 1124—2013
本标准规定了长警棍的术语和定义、分类和代号、技术要求、试验方法、检验规则、包装、运输和贮存。
本标准适用于长警棍。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GA975--2012特种警用装备名词术语3术语和定义
下列术语和定义适用于本文件。3.1
长警棍
longbaton
无明显把手、适合于双手握持的警棍。[GA975—2012,定义4.4.1.4]
柔韧性性能deformabilityproperty长警棍发生弯曲变形时抵抗破坏的能力。3.3
刚性性能rigidityproperty
长警棍受力变形后可恢复形变的能力。3.4
strike-enduranceproperty
抗击打性能
长警棍多次击打目标时不出现裂纹或断裂的能力。4分类和代号
4.1分类
长警棍按结构分为一体式长警棍和组合式长警棍，一体式长警棍用代号“Y”表示，组合式长警棍用代号“z\表示。
2代号

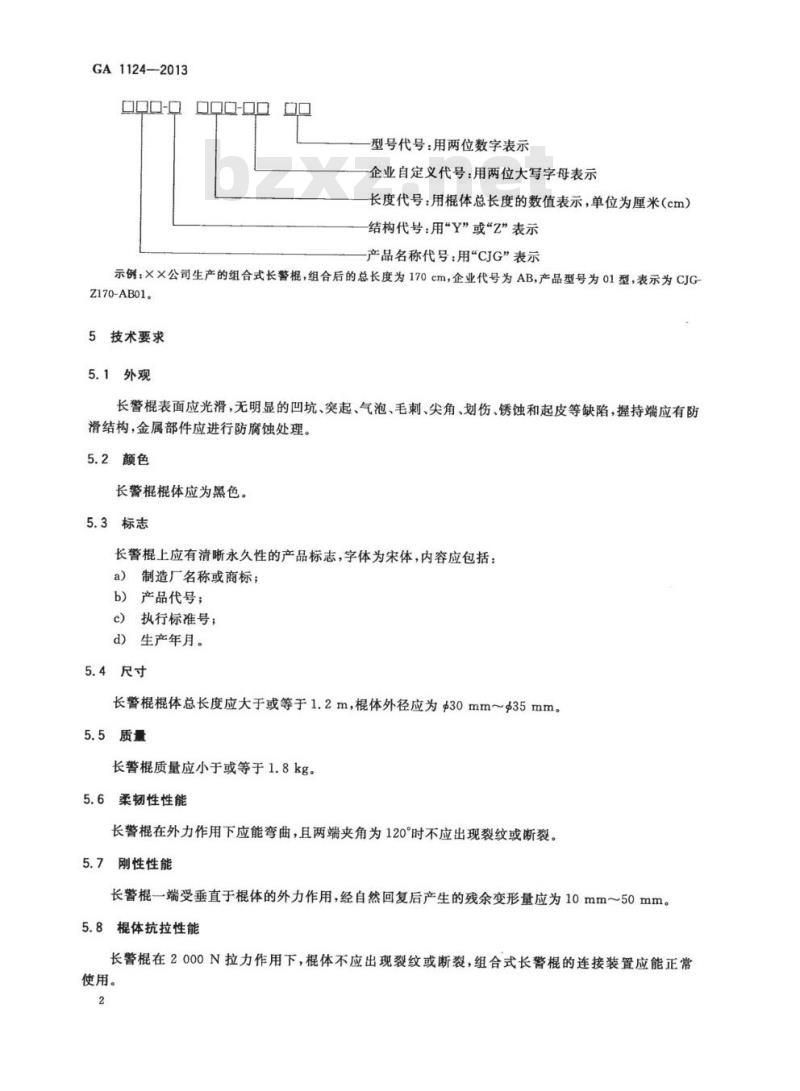

长警棍产品的代号由产品名称代号、结构代号、长度代号、企业自定义代号和型号代号组成。GA 1124—2013
000-00
型号代号：用两位数字表示
企业自定义代号：用两位大写字母表示长度代号：用棍体总长度的数值表示，单位为厘米（cm）结构代号：用“Y”或“Z”表示产品名称代号：用“CJG”表示
示例：X×公司生产的组合式长警棍，组合后的总长度为170cm，企业代号为AB，产品型号为01型，表示为CJGZ170-AB01。
5技术要求
5.1外观
长警棍表面应光滑，无明显的凹坑、突起、气泡、毛刺、尖角、划伤、锈蚀和起皮等缺陷，握持端应有防滑结构，金属部件应进行防腐蚀处理。5.2颜色
长警棍棍体应为黑色。
5.3标志
长警棍上应有清晰永久性的产品标志，字体为宋体，内容应包括：a）制造厂名称或商标；
b）产品代号；
c)执行标准号；
d）生产年月。
5.4尺寸
长警棍棍体总长度应大于或等于1.2m，棍体外径应为30mm～$35mm。5.5质量
长警棍质量应小于或等于1.8kg。5.6柔韧性性能
长警棍在外力作用下应能弯曲，且两端夹角为120°时不应出现裂纹或断裂。5.7刚性性能
长警棍一端受垂直于棍体的外力作用，经自然回复后产生的残余变形量应为10mm50mm。5.8棍体抗拉性能
长警棍在2000N拉力作用下，棍体不应出现裂纹或断裂，组合式长警棍的连接装置应能正常使用。
5.9连接装置可靠性
GA1124—2013

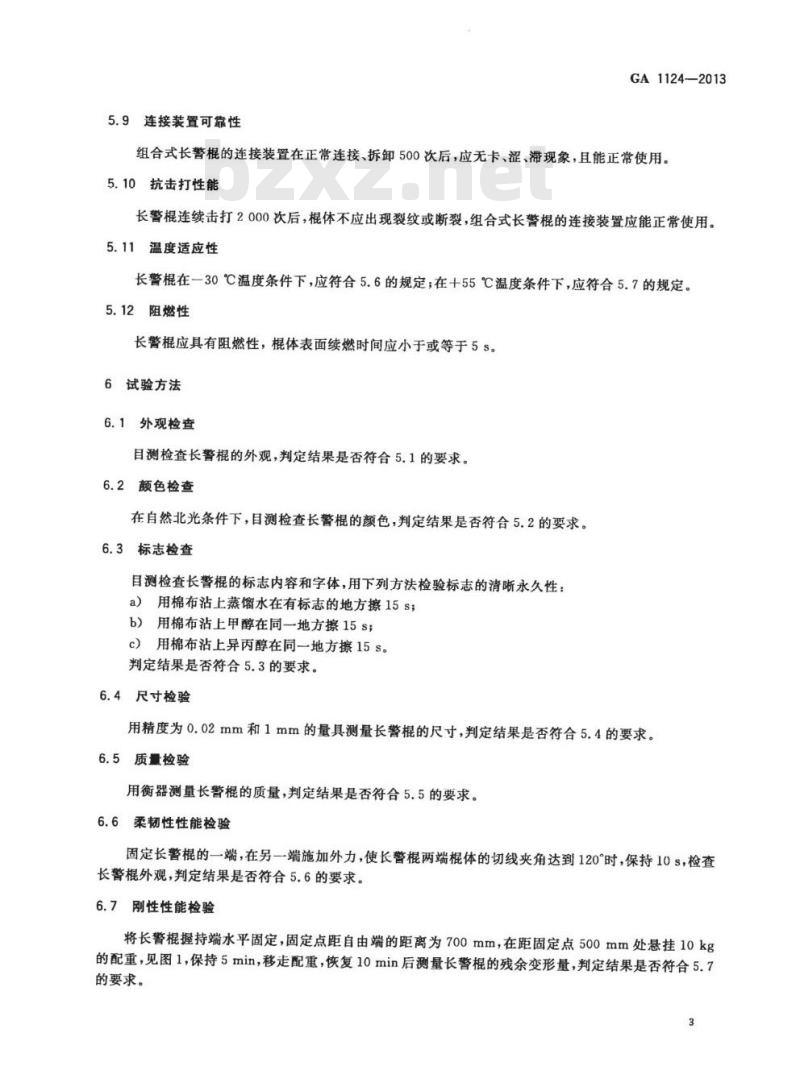

组合式长警棍的连接装置在正常连接、拆卸500次后，应无卡、涩、滞现象，且能正常使用。5.10抗击打性能
长警棍连续击打2000次后，棍体不应出现裂纹或断裂，组合式长警棍的连接装置应能正常使用。5.11温度适应性
长警棍在一30℃温度条件下，应符合5.6的规定；在十55℃温度条件下，应符合5.7的规定。5.12阻燃性
长警棍应具有阻燃性，棍体表面续燃时间应小于或等于5s。6试验方法
6.1外观检查
目测检查长警棍的外观，判定结果是否符合5.1的要求。6.2颜色检查
在自然北光条件下，目测检查长警棍的颜色，判定结果是否符合5.2的要求。6.3标志检查
目测检查长警棍的标志内容和字体，用下列方法检验标志的清晰永久性：a）用棉布沾上蒸馏水在有标志的地方擦15s；b）用棉布沾上甲醇在同一地方擦15s；c）用棉布沾上异丙醇在同一地方擦15s。判定结果是否符合5.3的要求。
6.4尺寸检验
用精度为0.02mm和1mm的量具测量长警棍的尺寸，判定结果是否符合5.4的要求。6.5质量检验
用衡器测量长警棍的质量，判定结果是否符合5.5的要求。6.6柔韧性性能检验
固定长警棍的一端，在另一端施加外力，使长警棍两端棍体的切线夹角达到120°时，保持10s，检查长警棍外观，判定结果是否符合5.6的要求。6.7刚性性能检验
将长警棍握持端水平固定，固定点距自由端的距离为700mm，在距固定点500mm处悬挂10kg的配重，见图1，保持5min，移走配重，恢复10min后测量长警棍的残余变形量，判定结果是否符合5.7的要求。
GA1124—2013
握持端
6.8棍体抗拉性能检验
图1刚性性能试验示意图
单位为毫米
在长警棍棍体上取样，样件长度大于或等于320mm，若长警棍为组合式，则连接装置应包含在样件内。将样件夹持在拉力试验机上，夹持点间距离为300mm，沿棍体方向以10mm/min速率施加拉力至2000N，保持30s，检查样件，判定结果是否符合5.8的要求。6.9连接装置可靠性检验
组合式长警棍正常连接、拆卸500次后，检查连接装置，判定结果是否符合5.9的要求。6.10抗击打性能检验
将长警棍固定于抗击打性能试验机上，见图2，受击打面与50mm厚的橡胶垫块平行接触，橡胶垫块的硬度为HD50~HD60丁基橡胶，受击打部位位于距长警棍端面50mm～100mm范围内，击打力值为2000N士100N，击打次数达到2000次时，判定结果是否符合5.10的要求。说明：
橡胶垫块：
试验主机；
击打主臂：
长警棍；
橡胶垫块；
测力传感器；
可调整击打架。
6.11温度适应性检验
图2抗击打性能试验示意图
GA1124—2013
单位为毫米
6.11.1将长警棍放入温度为一30℃士2℃的恒温箱内保持4h，然后按6.6进行柔韧性性能试验，试验环境温度为23℃土2℃，相对湿度为30%～70%，试验应在3min内完成，判定结果是否符合5.11的要求。
6.11.2将长警棍放人温度为十55℃土2℃的恒温箱内保持4h，然后按6.7进行刚性性能试验，试验环境温度为23℃士2℃，相对湿度为30%～70%，试验应在15min内完成，判定结果是否符合5.11的要求。
6.12阻燃性检验
使用本生灯，燃料为丁烷，燃烧氛围为空气，蓝色火焰高度30mm士2mm，火焰与试验部位的夹角为45选择三点进行试验，试验点间距大于或等于30mm，每点燃烧时间5s，移开本生灯后测试试验部位持续燃烧的时间，判定结果是否符合5.12的要求。7
检验规则
检验分类
长警棍产品检验分为型式检验和出厂检验。GA1124—2013
型式检验
在下列情况之一时，应进行型式检验：7.2.1
新产品设计定型或生产定型时；当材料、结构、生产工艺有重大改变时；产品首次生产、停产一年后恢复生产时；累计一定产量后应进行周期性检验时；d)
主管部门提出型式检验要求时。型式检验的检验项目、技术要求及试验方法按表1的规定执行。型式检验的样品数量为6支。
长警棍样品的各项技术要求检验合格，则判定型式检验合格；否则判定型式检验不合格。表1
检验项目
柔韧性性能
刚性性能
棍体抗拉性能
连接装置可靠性
抗击打性能
温度适应性
阻燃性
技术要求
检验项目、技术要求、试验方法试验方法
注：·为必检项目；0为抽检项目；一为不检项目。7.3出厂检验
7.3.1产品经质量检验部门检验合格后，方可出厂。型式检验
型式检验
7.3.2出厂检验的检验项目、技术要求及试验方法按表1的规定执行。7.3.3组批与抽样规则如下：
样品编号
5#、6#
a）以同一批原材料、同一种结构和同一批制作的长警棍为一个检验批；出厂检验
b）检验批量小于或等于1000支时，抽取6支；检验批量大于1000支时，抽取12支。7.3.4抽取样品的各项技术要求检验合格，则判定该批产品合格；标志、质量检验中有单项不合格，允许加倍抽样复检；复检合格，则判定该批产品合格，复检不合格，则判定该批产品不合格；柔韧性性能、刚性性能、连接装置可靠性、阻燃性检验中有一项检验不合格，则判定该批产品不合格。6
包装、运输和贮存
8.1包装
料袋。
GA1124—2013
一体式长警棍的外包装为塑料袋，以防止表面划伤；组合式长警棍外包装为纸盒，内包装为塑产品外包装上应有以下内容：
产品名称、制造厂名称；
产品型号；
总重量和内装产品数量；
出厂日期；
外形尺寸。
产品内包装上应有以下内容：
产品名称、制造厂名称；
产品型号。
每根长警棍产品应附合格证和说明书。8.1.5
产品的包装应保证在搬运过程中不被损坏。8.2运输
产品运输时，应轻装轻放，严禁淋雨受潮、暴晒及化学品的侵蚀。8.3购存
8.3.1产品应贮存在干燥、通风的仓库，远离热源。8.3.2保持清洁，避免与强酸、强碱及其他有机溶剂接触；消洁时可用棉布擦拭。8.3.3避免叠压，防止变形，保持离地面250mm以上。GA1124-2013
中华人民共和国公共安全
行业标准
长警棍
GA1124-2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号(100045)网址spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数16千字
2014年2月第一版2014年2月第一次印刷书号：155066·2-26464
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68510107
