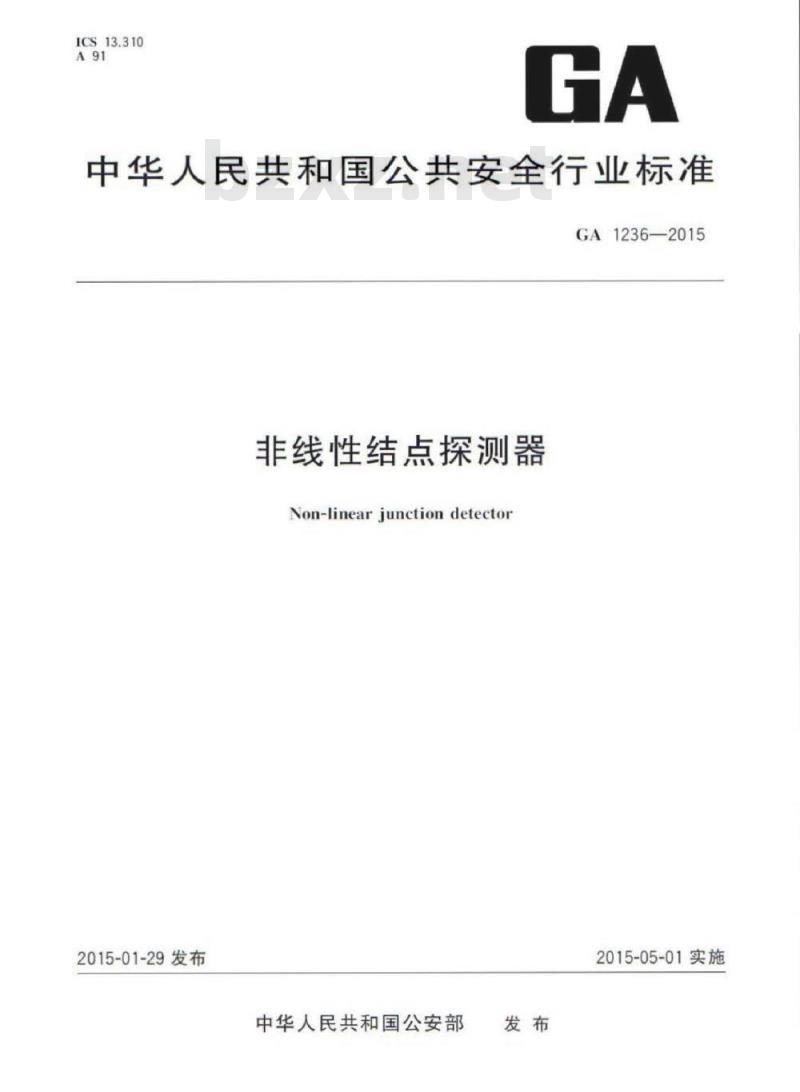

【GA公共安全标准】 非线性结点探测器

ICS13.310
中华人民共和国公共安全行业标准GA1236-—2015
非线性结点探测器
Non-linearjunctiondetector
2015-01-29发布bZxz.net
中华人民共和国公安部
2015-05-01实施

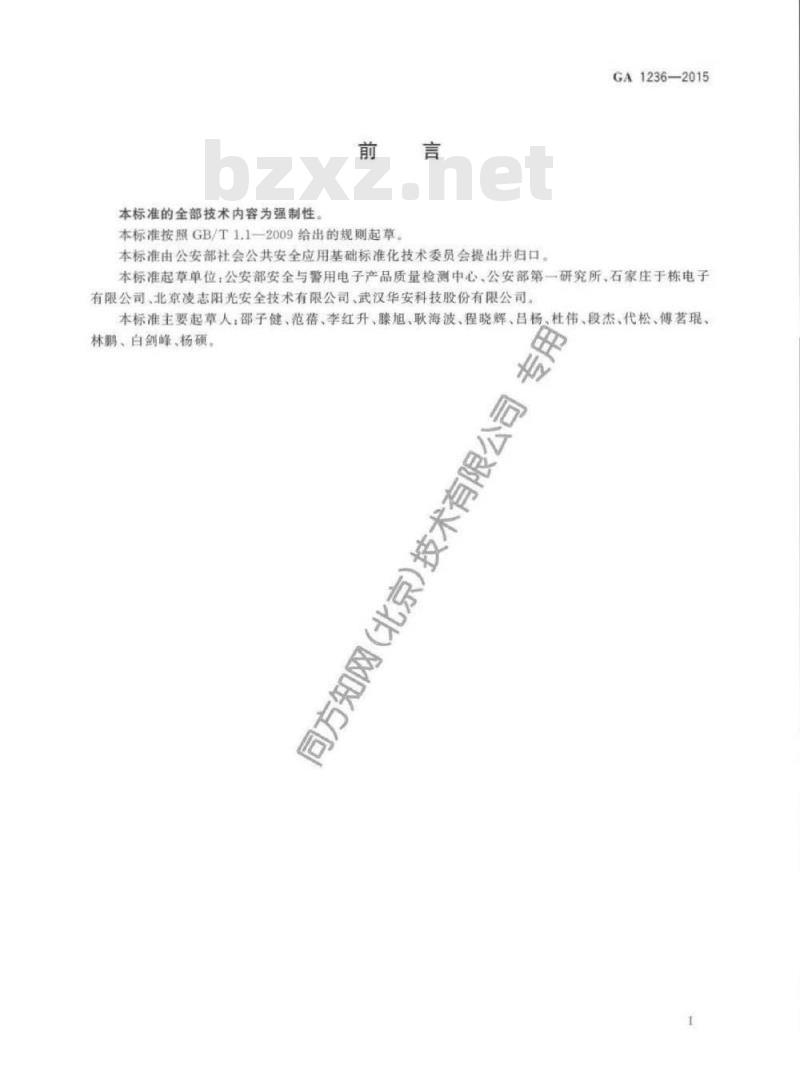

本标准的全部技术内容为强制性。前言
本标准按照GB/T1,1-2009给出的规则起草。本标准由公安部社会公共安全应用基础标准化技术委员会提出并归口。GA1236—2015
本标准起草单位：公安部安全与警用电子产品质量检测中心、公安部第一研究所、石家庄于栋电子有限公司、北京凌志阳光安全技术有限公司、武汉华安科技股份有限公司。车
本标准主要起草人：邵子健、范蓓、李红升、滕旭、耿海波、程晓辉、吕杨、杜伟、段杰、代松、茗琨、林鹏、白剑峰、杨硕。
冈（北京）技术有限公司
同方知网

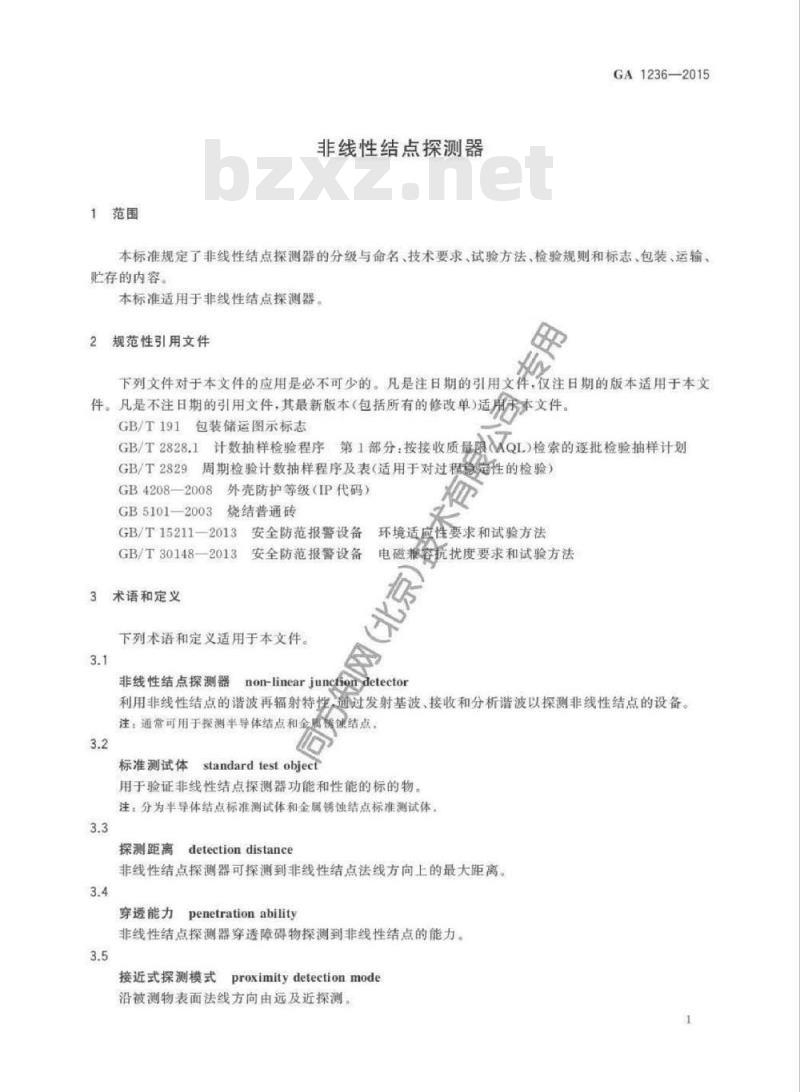

1范围
非线性结点探测器
GA1236—2015
本标准规定了非线性结点探测器的分级与命名技术要求、试验方法、检验规则和标志、包装、运输，贴存的内容
本标准适用于非线性结点探测器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适房于本文件。GB/T191包装储运图示标志
GB/T2828.1计数抽样检验程序第1部分：按接收质量限MQL)检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程急定性的检验）GB4208—2008
GB5101—2003
外壳防护等级（IP代码）
烧结普通砖
GB/T152112013
GB/T30148—2013
3术语和定义
安全防范报警设备
环境适应性要求和试验方法
电磁兼容抗扰度要求和试验方法安全防范报警设备
(北京）
下列术语和定义适用于本文件。3.1
非线性结点探测器
non-linearjuncfion detector
利用非线性结点的谐波再辐射特性,通过发射基波、接收和分析谐波以探测非线性结点的设备。注：通常可用于探测半导体结点和金属锈健结点。3.2
standardtestobject
标准测试体
用于验证非线性结点探测器功能和性能的标的物注：分为半导体结点标准测试体和金属锈蚀结点标准测试体3.3
探测距离
detectiondistance
非线性结点探测器可探测到非线性结点法线方向上的最大距离。3.4
穿透能力
penetration ability
非线性结点探测器穿透障碍物探测到非线性结点的能力。3.5
接近式探测模式
proximitydetectionmode
沿被测物表面法线方向由远及近探测。1
GA1236—2015

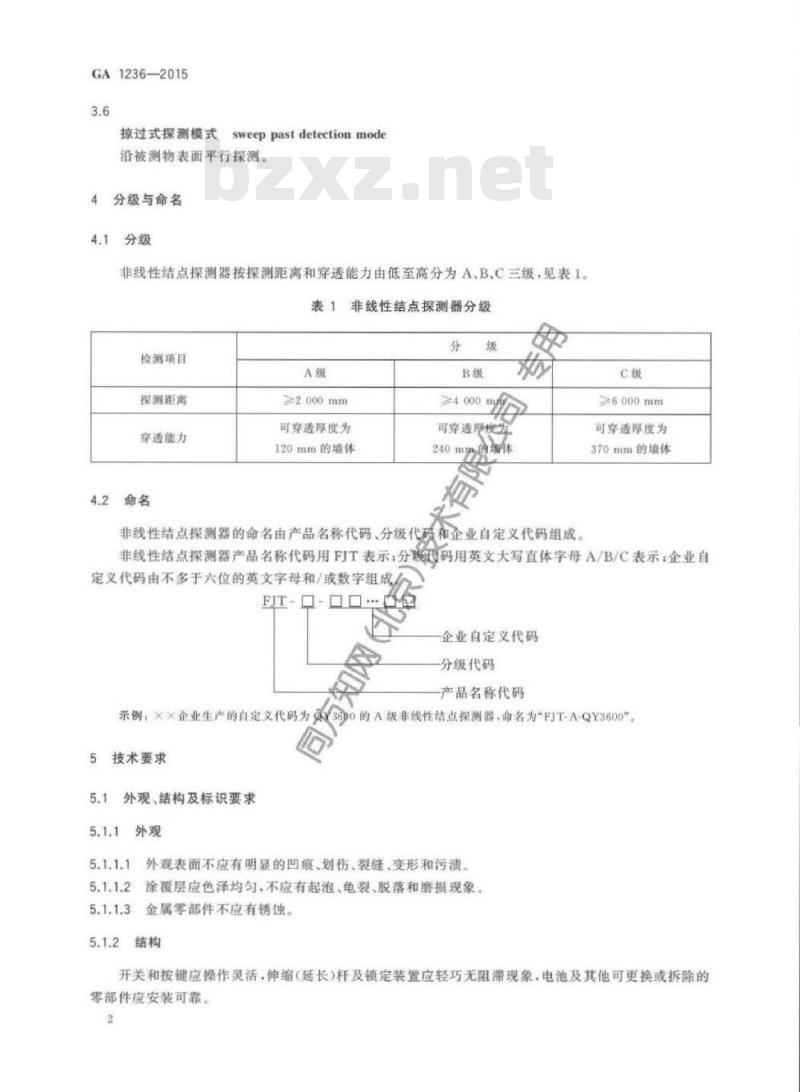

掠过式探测模式
sweeppastdetectionmode
沿被测物表面平行探测。
分级与命名
非线性结点探测器按探测距离和穿透能力由低至高分为A、B、C三级，见表1。表1
检测项目
探测距离
穿透能力
非线性结点探测器分级
≥2000mm
可穿适厚度为
120mm的墙体
≥4000
可穿透厚度
纳增体
非线性结点探测器的命名由产品名称代码、分级代码和企业自定义代码组成。C级
≥6.000mm
可穿透厚度为
370mm的填体
非线性结点探测器产品名称代码用FJT表示：分频码用英文大写直体字母A/B/C表示：企业自定义代码由不多于六位的英文字母和/或数字组成FJT-O-OO.
企业自定义代码
分级代码
产品名称代码
示例：××企业生产的自定义代码为36P0的A级非线性结点探测器，命名为\FJT-A-QY3600。5技术要求
外观、结构及标识要求
外观表面不应有明显的凹痕、划伤、裂缝、变形和污渍。涂覆层应色泽均匀，不应有起泡、龟裂、脱落和磨损现象。金属零部件不应有锈蚀。
开关和按键应操作灵活.伸缩（延长）杆及锁定装置应轻巧无阻滞现象，电池及其他可更换或拆除的零部件应安装可靠。

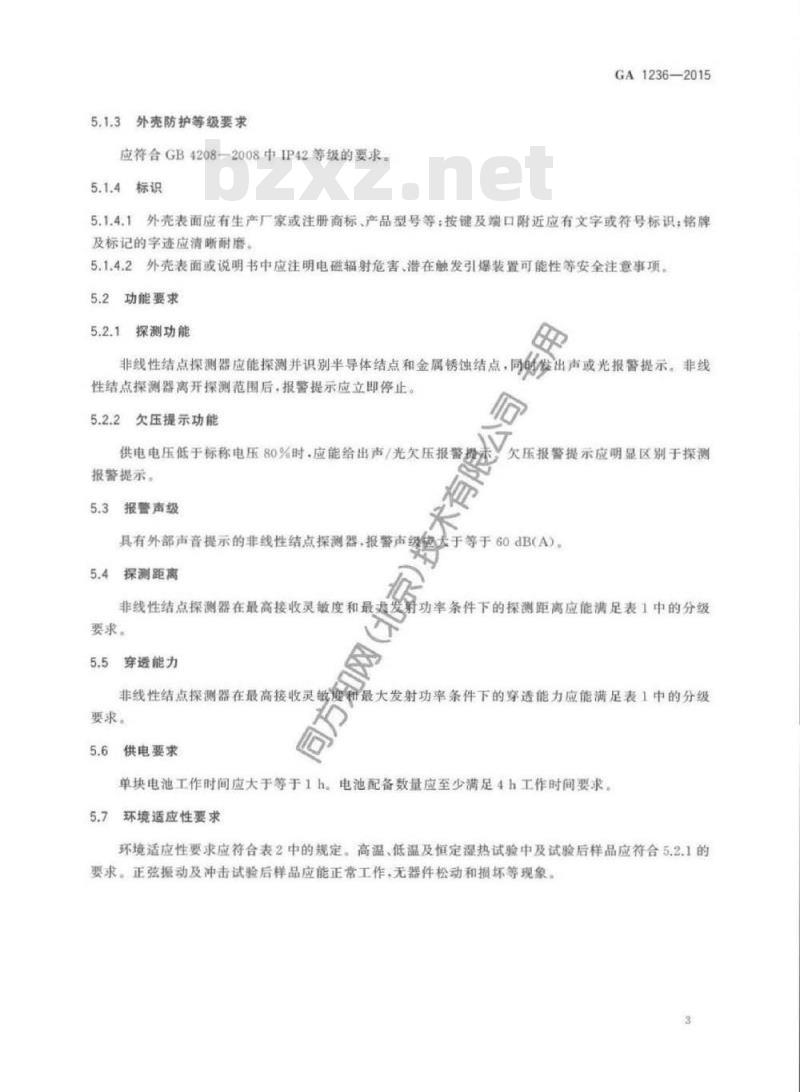

5.1.3外壳防护等级要求
应符合GB4208—2008中IP42等级的要求。5.1.4标识
GA1236—2015
外壳表面应有生产厂家或注册商标、产品型号等：按键及端口附近应有文字或符号标识：铭牌5.1.4.1
及标记的字迹应清晰耐磨。
5.1.4.2外壳表面或说明书中应注明电磁辐射危害、潜在触发引爆装置可能性等安全注意事项。5.2功能要求
探测功能
非线性结点操测器应能探测并识别半导体结点和金属锈蚀结点，性结点探测器离开探测范围后，报警提示应立即停止。5.2.2欠压提示功能
发出声或光报警提示。非线
供电电压低于标称电压80%时，应能给出声/光欠压报警提击欠压报警提示应明显区别于探测报警提示。
报警声级
具有外部声音提示的非线性结点探测器，报警声级色于等于60dB(A)5.4
探测距离
非线性结点探测器在最高接收灵敏度和最态发射功率条件下的探测距离应能满足表1中的分级要求。
5穿透能力
非线性结点探测器在最高接收灵敏度和最大发射功率条件下的穿透能力应能满足表1中的分级要求。
供电要求
单块电池工作时间应大于等于1h。电池配备数量应至少满足4h工作时间要求环境适应性要求
环境适应性要求应符合表2中的规定。高温、低温及恒定湿热试验中及试验后样品应符合5.2.1的要求。正弦振动及冲击试验后样品应能正常工作，无器件松动和损坏等现象。3
GA1236—2015
试验项目
高盟试验
低温试验
恒定湿热试验
正弦操动试验
冲击试验
额定值
相对湿度93%
颜事范围：10Hz~150Hz
加速度：5m/s
轴向数目：3
扫额速率：1oct/min
扫颜周期的数目/轴向：1
脉冲持续时间：6ms
环境适应性
峰值加速度A（m/s）试验样品质量mtm<4.75kgm≥4.75kg
冲击轴向数：6
每轴向上的脉冲次数：3
电磁兼容要求
静电放电抗扰度
试验时间
00-200×m
不求测试
样品状态
非工作
非工作
非工作
试验期间，设备不应发生误报警，试验后设备应能正应符合GB/T30148—2013中第9章的规定R
常工作。
射频电磁场辐射抗扰度
应符合GB/T30148—2013中第10
后设备应能正常工作。
电快速瞬变脉冲群抗扰度
试验期间，设备不应发生误报警和/或漏报警，试验章的规定。
具有充电器接口的非线性结点操测器，其充电器或电源适配器供电端口的电快速瞬变脉冲群抗扰度应符合GB/T30148一2013中第12章规定。试验期间，设备不应发生误报警和/或漏报警，试验后设备应能正常工作。
冲击（浪涌）抗扰度
具有充电器接口的非线性结点探测器，其充电器或电源适配器供电端口的浪通（冲击）抗扰度应符合GB/T30148一2013中第13章的规定。试验期间，设备不应发生误报警和/或漏报警，试验后设备应能正常工作。
安全性要求
抗电强度
具有充电器接口的非线性结点探测器，其充电器或电源适配器电源插头或电源引人端与外壳裸露4
GA1236—2015
金属部件之间应能承受表3规定的45Hz~65Hz交流电压的抗电强度试验.历时1min应无击穿和飞弧现象。
表3抗电强度
领定电压U./V
直流或正弦有效值
61~125
126250
251~500
绝缘电阻
交流峰值或合成电压
177-354
355-707
≥708
试验电压/kV
20+整千伏数
具有充电器接口的非线性结点探测器，其充电器或电源适配器电源插头或电源引人端与外壳课露金属部件之间的绝缘电阻，经相对湿度为91%~95%、温度为48h的受潮预处理后，加强绝缘的设备大于等于5MO.基本绝缘的设备大于等于2MO.Ⅲ类设备火于等于1Ma工作电压超过500V的设备，上述绝缘电阻的阻值数应靠以一个系数，该系数等于工作电压除以500v
泄漏电流
I、Ⅱ类设备工作时的泄漏电流应符合表4的规定，Ⅲ类设备不作泄漏电流检验。表池漏电流
直接连接保护接地端
1类设备
间接连接保护接地端
Ⅱ类设备
稳定性
泄漏电流1，
AC<5mA(P-P)
DC<5mA
AC5mA(P-P)
DC≤5mA
泄漏电流1：
AC<0.7mA(P-P)
DC≤0.7mA
AC<0.7mA(P-P)
DC≤2mA
在正常工作条件下，非线性结点探测器连续工作168h，不应出现电气或机械故障试验方法
试验条件
本标准中除气候环境试验以外，其他试验均在正常大气条件下进行：环境温度：15℃35℃
GA1236—2015
相对湿度：25%~75%：
—大气压力：86kPa~106kPa。
6.2外观及结构检查
6.2.1外观
目测检查外观质量，判断结果是否符合5.1.1的要求。6.2.2结构
手动检查结构，判断结果是否符合5.1.2的要求。6.2.3外壳防护等级检验
按GB42082008中规定的方法进行试验和符合性判定6.2.4标识
标逆或字迹用棉花球沾水擦拭15s，再目测检查外观及说明书，判断结果是否符合5,1.4的要求。V
用浸过汽油的布擦拭15s，应清晰可辨识。6.3功能检验
6.3.1探测功能
使用附录A中规定的半导体结点测试体，先将非线性结点探测器远离测试体（无报警指示），然后采用接近式探测方式，将非线性结点探测器靠近测试体，判断结果是否符合5.2.1的要求：将被测物更换为附录A中规定的金属锈蚀结点测试体并重复水定过程，判断结果是否符合5.2.1的要求。使用附录A中规定的半导体结点测试体，采用过式探测方式，非线性结点探测器天线平面与标准测试体平面间距100mm~300mm，将非线性结点探测器沿平面方向从测试体的一侧（初始位置）向另一侧（终止位置）以0.4m/s~0.8m/s的速度迅速移动，判断结果是否符合5.2.1的要求。6.3.2欠压提示功能
使用直流稳压电源给非线性结点森测器供电，并将供电电压调整到电池标称电压到80%，判断非线性结点探测器是否符合5.2.2的费求6.4
报警声级
使用声级计测量距离非线性结点探测器表面1m处的最大声级.判断结果是否符合5.3的要求6.5探测距离要求
使用附录A中规定的半导体结点测试体，沿测试体表面法线方向由远及近慢移动非线性结点探测器，直至探测器给出报警指示，记录测试体与非线性探测器之间的距离，判断是否满足5.4的要求6.6
穿透能力
采用符合GB5101一2003的强度等级为MU15的一等品黏土砖砌成砖墙。墙体长度和高度均不小于1m.墙体厚度分别为120mm、240mm和370mm。将附录A中规定的半导体结点测试体粘附在墙体背面中心位置，使用非线性结点探测器在墙体正面对应位置进行探测，判断是否满足5.5的要求。6
6.7供电要求
GA1236—2015
在最大功率条件下连续探测并报警，判断单块电池的连续工作时间是否满足5.6的要求。备用电池与原配电池型号规格相同时，计算电池总容量是否满足5.6要求：备用电池与原配电池型号规格不相同时，更换为备用电池并测试连续工作时间，计算连续工作时间和是否满足5.6要求。6.8环境适应性要求
6.8.1高温试验
按照GB/T15211—2013中第8章的要求进行试验，判断试验结果是否符合5.7的要求。6.8.2低温试验
按照GB/T15211-2013中第10章的要求进行试验，判断试验结果是否符合5.7的要求。6.8.3恒定湿热试验
按照GB/T15211—2013中第12章的要求进行试验.判断试验结巢是否符合5.7的要求限
6.8.4正弦振动试验
按照GB/T15211-2013中第23章的要求进行试验，判新试验结果是否符合5.7的要求。6.8.5冲击试验
按照GB/T15211-2013中第20章的要求进行诚验判断试验结果是否符合5.7的要求。6.9
电磁兼容试验
6.9.1静电放电抗扰度试验
按GB/T30148一2013中第9章规定的法进行试验，判断试验结果是否符合5.8.1的要求6.9.2射频电磁场辐射抗扰度试验按GB/T30148一2013中第10章规定的方法进行试验，判断试验结果是否符合5.8.2的要求。6.9.3电快速瞬变脉冲群抗扰度试验7按GB/T30148—2013中第12章规定的方法进行试验，判断试验结果是否符合5.8.3的要求。6.9.4冲击（浪涌）抗扰度试验
按GB/T30148—2013中第13章规定的方法进行试验，判断试验结果是否符合5.8.4的要求。6.10安全性要求检验
6.10.1抗电强度
受试设备在相对湿度为91%～95%、温度为40℃、48h的受潮预处理后立即从潮湿箱中取出，在电源插头不插入电源、电源开关接通的情况下，在电源插头或电源引人端与外壳或外壳裸露金属部件之间以200V/min的速率逐渐施加试验电压，测试设备的最大输出电流大于等于5mA，在规定值上保持1min，检验是否出现飞弧和击穿现象，然后平稳下降到零。如外壳无导电性，则在设备的外壳包一层金7
GA1236—2015
属导体，在金属导体与电源引人端间施加试验电压，应符合上述要求。采用开关电源工作的设备，抗电强度用如下方法进行试验：对于不接地的可触及部件应假定与接地端子或保护接地端子相连接：对于变压器绕组或其他零部件是浮地的情况，则应假定该变压器或其他零部件与保护接地端b)
子相连，来获得最高工作电压：对于变压器的一个绕组与其他零部件间的绝缘，应采用该绕组任一点与其他零部件之间的最高电压。
绝缘电阻
在电源插头不插人电源、电源开关接通的情况下，在电源插头或电源引人端与外壳裸露金属部件之间，施加500VCⅢ类设备为100V直流电压稳定5s后，立即测量绝缘电阻如外壳无导电件，则设备的外壳包一层金属导体，测量金属导体与电源引人端间的绝缘电阻，判断星否满足5.9的要求。6.10.3
泄漏电流
受试设备置于绝缘台面上，用11倍的最高额定电源电压供电置到温度趋于平衡，读取电流表的V
有限公
示数，判断是否满足5.9的要求
6.11稳定性试验
(北京)技禾
设备在正常工作条件下，连续工作168h（试验期间可市换电池）每24h内至少进行一次功能试验，判断结果是否符合5.10的要求7检验规则
检验分类
型式检验
有下列情况之一时应进行型式检验a)
新产品或老产品转厂生产的试制定型鉴定时：正式生产后，如结构、材料公艺、生产设备和管理有较大改变可能影响产品性能时：产品长期（一年以上）停产倍恢复生产时：交收检验的结果与上次型式检验的结果有较大差异时：d)
国家有关产品质量监督机构提出要求或合同规定等。交收检验
A组检验（遂批），交收产品时：全数检验B组检验（逐批），交收产品时.从A组合格批中抽样检验C组检验（周期），每半年进行一次，受试样品从B组合格批中随机抽取。7.2
检验项自、技术要求，试验方法及不合格分类检验项目、技术要求、试验方法及不合格分类按表5规定，如果有一项A类或两项B类不符合要求则判定为不合格品。
5检验项目、技术要求、试验方法及不合格分类表5
型式检验
检验项目
外观、结构及标识
功能要求
报警声级
探测距离
穿遗能力
供电要求
环境适应性
电磁兼容要求
安全性要求
稳定性
技术要求
注，表中\·\表示应检项目：”—“表示不检项目7.3
抽样与组批规则
组批规则
试验方法
不合格分类
(北京)技术
交付检验的批应由同一生产批的产品构成。7.3.2
抽样规则
型式检验的受试样品不应少于2台交收检验抽样规则如下：
A组检验为全数检验：
B组检验的样品数量按GB/T2828.1的规定随机抽取；C组检验的样品数量按GBT829的规定随机抽取。判定规则
试样编号
GA1236—2015
交收检验
按表5规定的项目、技术要求、试验方法和不合格分类判定样品是否合格。如果有一项A类或两项B类不符合要求则判为不合格品。7.4.2全数检验的样品应全部合格，对抽样检验的样品不合格品数小于或等于接收数（Ac），则判为批合格不合格品数大于或等于拒收数（Re），则判为批不合格7.4.3如无特殊规定，一般采用检查水平Ⅱ。在B组检验中，不合格品的接收质量限（AQL）为1.5：在C组检验中，不合格品的不合格质量水平（RQL）为207.4.4在连续批的遥批检验中，若质量水平保持较好或较差时，应按GB/T2828.1规定的转移规则进行放宽检查或加严检查。
不合格品的处置
对判为合格批中的不合格品应由厂方调换或修复成合格品，9
GA1236-2015
B组、C组检验不合格时，其代表批的产品应停止检验，分析原因.消除不合格因素后再提交7.5.2
检验。
7.6批的再提交
批检验不合格时，经修理、调试和检验合格后，再次随机抽取规定数量的样品提交检验。若仍判为不合格时，则可拒收。待查明原因，采取措施通过新的周期试验后，才能恢复正常生产和交收检验8
标志，包装、运输和贮存
8.1标志
包装箱外应标有制造厂名称、地址、电话、产品名称、型号、规格并喷刷或贴有“小心轻放”怕潮”等运输标志：运输标志应符合GB/T191的规定。包装箱外喷刷或粘贴的标志不应因运输条件和自然条件而褐色、变色、脱落
8.2包装
包装箱应符合防潮、防震的要求，包装箱内应有装箱明细表、检验合格证、备件、附件及产品说明书限
等物件。
8.3运输
8.3.1产品设计应当满足一般的车、船、飞机的运输要求通过正常的车辆、船、飞机的运输和搬运，不格
应改变产品外观的结构、内部的机构及电气性能。产品在运输中，应能防雨、雪和其他任何形式的满气侵装。8.3.2
8.4贮存
贮存处应有防雨、雪和水浸的措施，不应当露天存放8.4.1
贮存处应远离高温、高热的环境。贮存处不应有有毒的或腐蚀性气体还应与有毒的或带腐蚀性的酸、碱、盐等物品一起存放。同方
