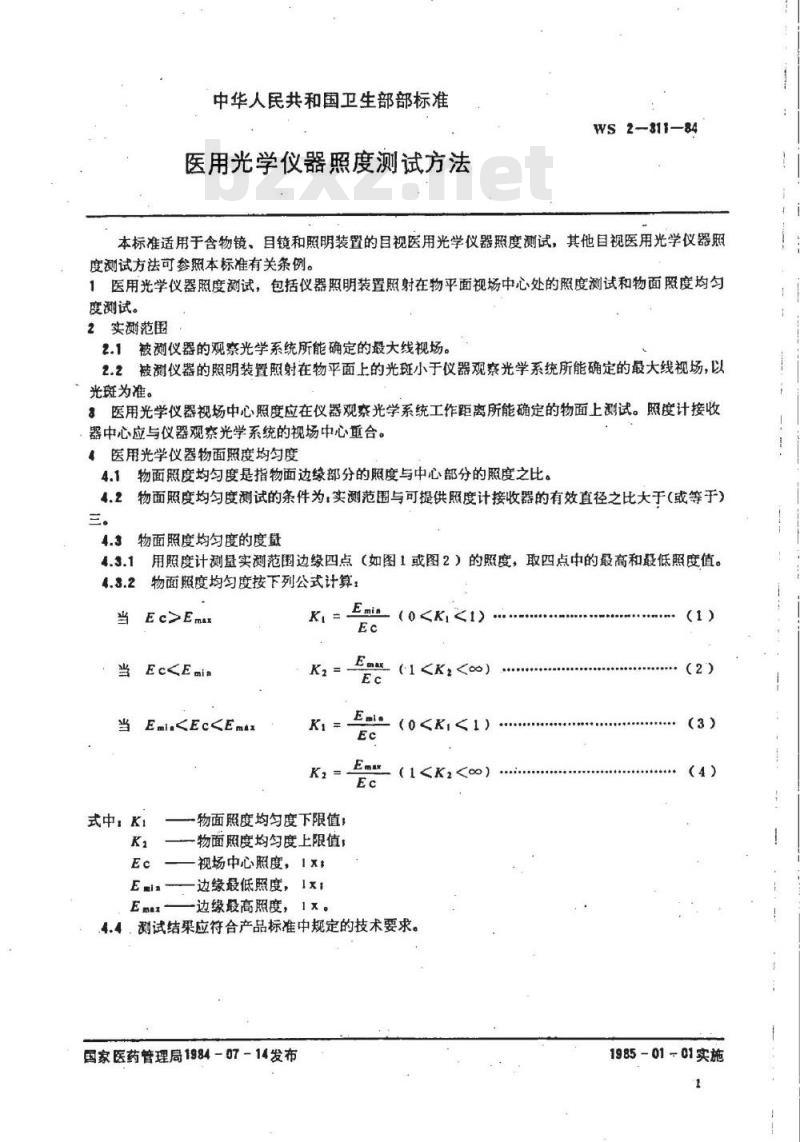

【YY医药标准】 医用光学仪器照度测试方法

YY 91146-1999.
YY 91146适用于含物镜、目镜和照明装置的目视医用光学仪器照度测试，其他目视医用光学仪器照度测试方法可参照本标准有关条例。
1医用光学仪器照度测试，包括仪器照明装置照射在物平面视场中心处的照度测试和物面照度均匀度测试。
2实测范围
2.1被 测仪器的观察光学系统所能确定的最大线视场。
2.2被甜仪器的照明 装置照射在物平面上的光斑小于仪器观察光学系统所能确定的最大线视场，以光斑为准。
8医用光学仪 器视场中心照度应在仪器观察光学系统工作距离所能确定的物面上测试。照度计接收器中心应与仪器观察光学系统的视场中心重合。
4医用光学仪器物面照度均匀度
4.1物面 照度均匀度是指物面边缘部分的照度与中心部分的照度之比。
4.2物面照度 均匀度测试的条件为:实测范围与可提供照度计接收器的有效直径之比大于(或等于)
4.3物面 照度均匀度的度量

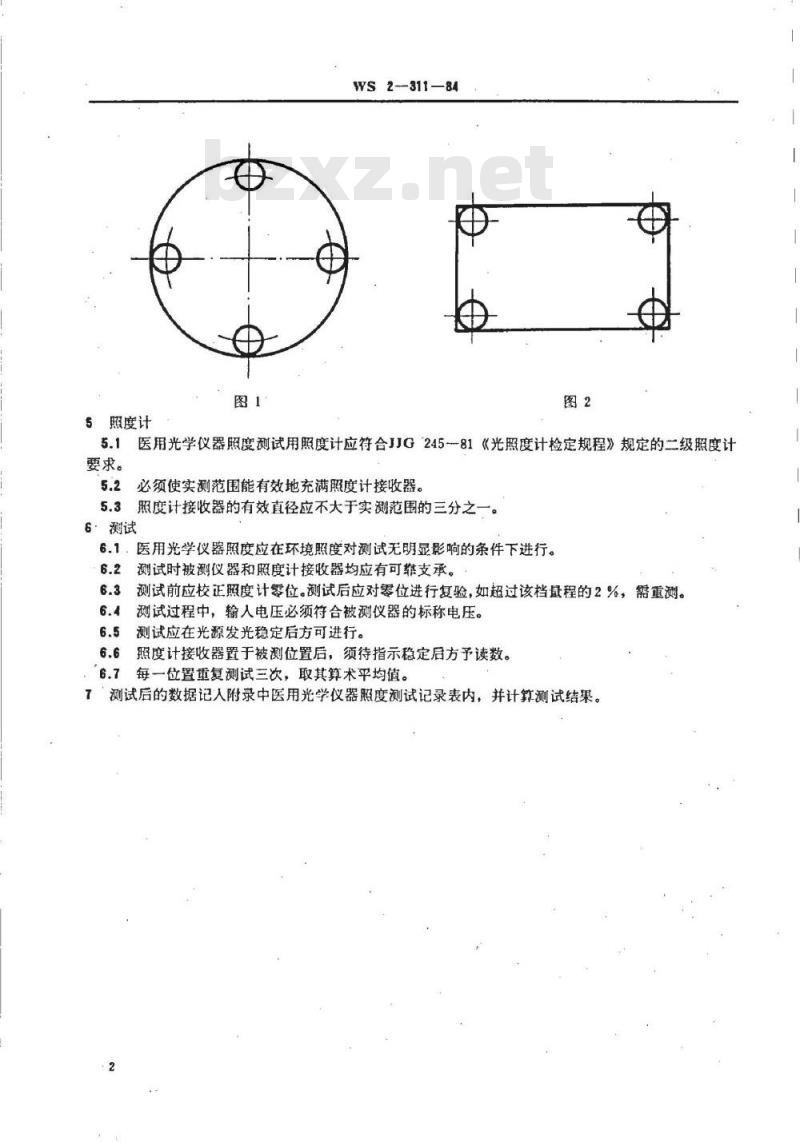

4.3.1用照 度计测量实测范围边缘四点(如图1或图2)的照度，取四点中的最高和最低照度值。
4.3.2物面 照度均匀度按下列公式计算:
5照度计
5.1医 用光学仪器照度测试用照度计应符合JJG 245-81 《光照度计检定规程》规定的二级照度计要求。
5.2必须使实测范围能有效地充满照度计接收器。
5.3照度计接收器 的有效直径应不大于实测范围的三分之一。
6.测试
6.1。医用光学仪器照度应在环境照度对测试无明显影响的条件下进行。
6.2测试时被测仪器和照度计接收器均应有可靠支承。
6.3测试前应校 正照度计零位。测试后应对零位进行复验,如超过该档最程的2 %,需重测。
6.4测试过程中， 输人电压必须符合被测仪器的标称电压。
6.5测试应在 光源发光稳定后方可进行。
6.6照度计接收器 置于被测位置后，须待指示稳定后方予读数。.
6.7 每一位置重复测试三次，取其算术平均值。

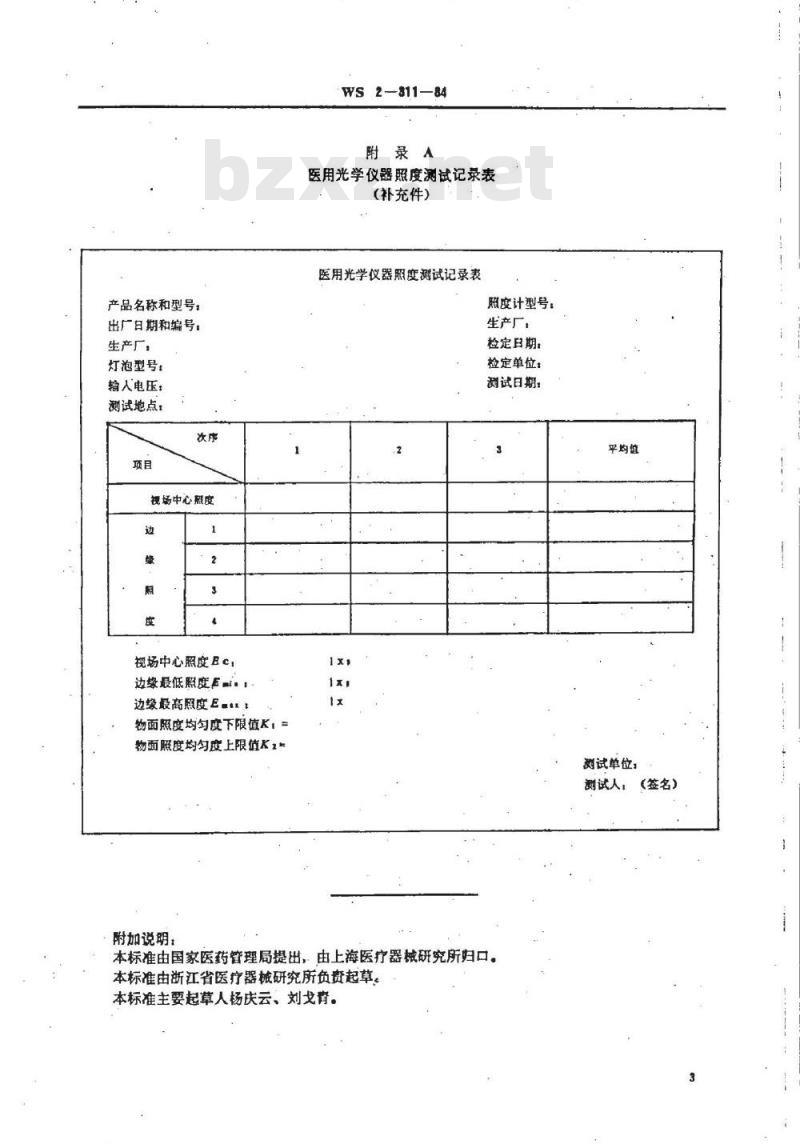

7'测试后的数据记入附录 中医用光学仪器照度测试记录表内，并计算测试结果。
