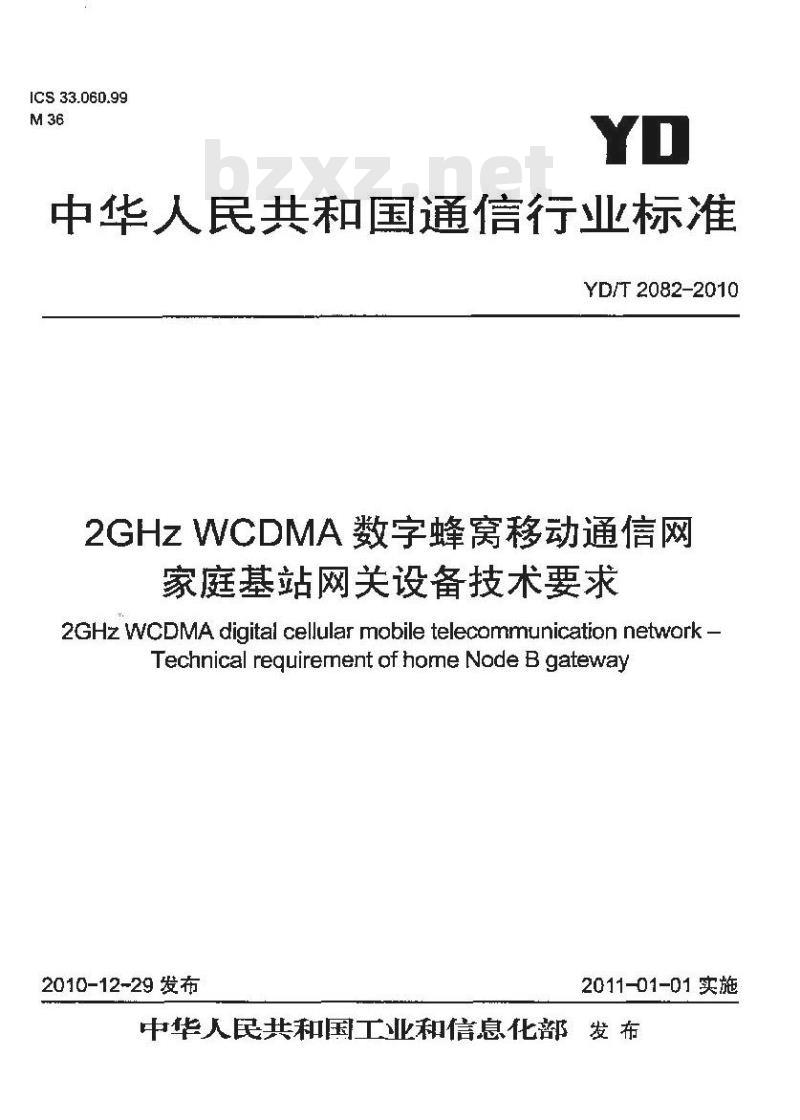

【YD通讯标准】 2GHz WCDMA 数字蜂窝移动通信网家庭基站网关设备技术要求

Ics33.060.99
中华人民共和国通信行业标准
YD/T 2082-2010
2GHzWCDMA数字蜂窝移动通信网
家庭基站网关设备技术要求
2GHz WCDMA digital cellular mobile telecommunication network -Technical requirement of home Node B gateway2010-12-29 发布
2011-01-01实施
中华人民共和国工业和信息化部发布前

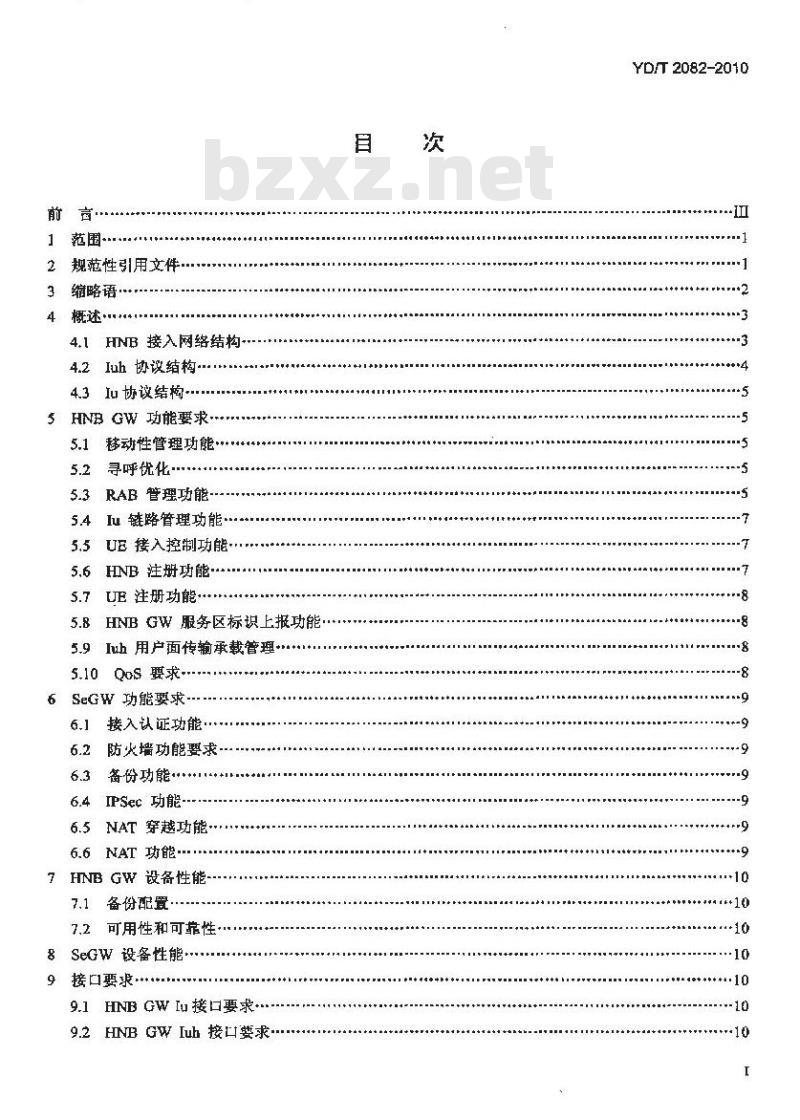

范围·
规范性引用文件
缩略语
4.1HNB接入网络结构
4.2Iuh 协议结构·
4.3u 协议结构
5HNB GW 功能要求
移动性管理功能
寻呼优化…
RAB 管理功能
Iu链路管理功能
UE接入控制功能-
5.6HNB 注册功能
UE注册功能·
5.8HNBGW服务区标识上报功能·5.9Iuh 用户面传输承载管理
5.10 QoS 要求-
SeGW功能要求
6.1接入认证功能
防火墙功能要求
备份功能·
6.4 IPSec 功能-
6.5NAT穿越功能
6.6 NAT 功能...
7 HNB GW 设备性能-
7.1备份配置·
7.2可用性和可靠性
8SeGW 设备性能
9”接口要求
9.1 HNB GW Iu接口要求·　
9.2 HNB GW Iuh 接口要求
TYKAONYKAa
YD/T 2082-2010
YD/T 2082-2010

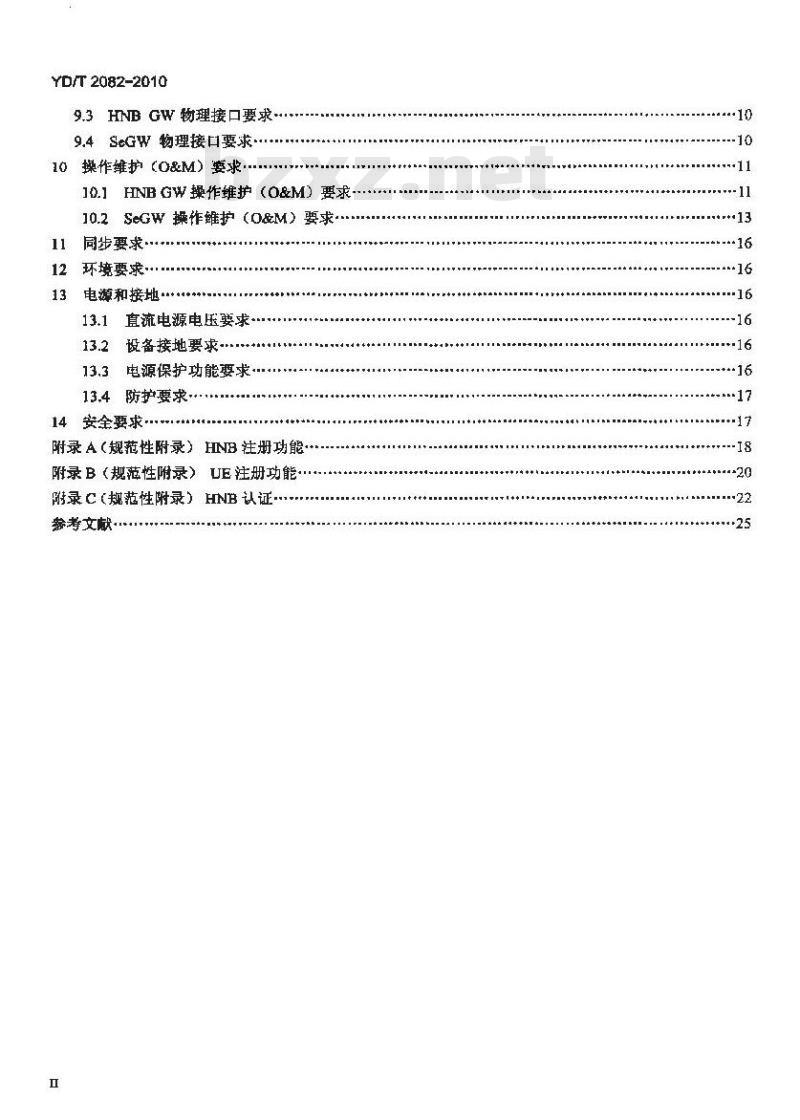

9.3HNBGW物理接口要求
9.4SeGW物理接口要求
10操作维护（0&M）要求.
10.1HNBGW操作维护（O&M）要求10.2SeGW操作维护（O&M）要求
同步要求·
12环境要求
13电源和接地·
直流电源电压要求
设备接地要求
13.3电源保护功能要求
13.4防护要求.
14安全要求
附录 A（规范性附录）HNB 注册功能附录B（规范性附录）UE注册功能附录C（规范性附录）HNB认证-
参考文献
YD/T2082-2010

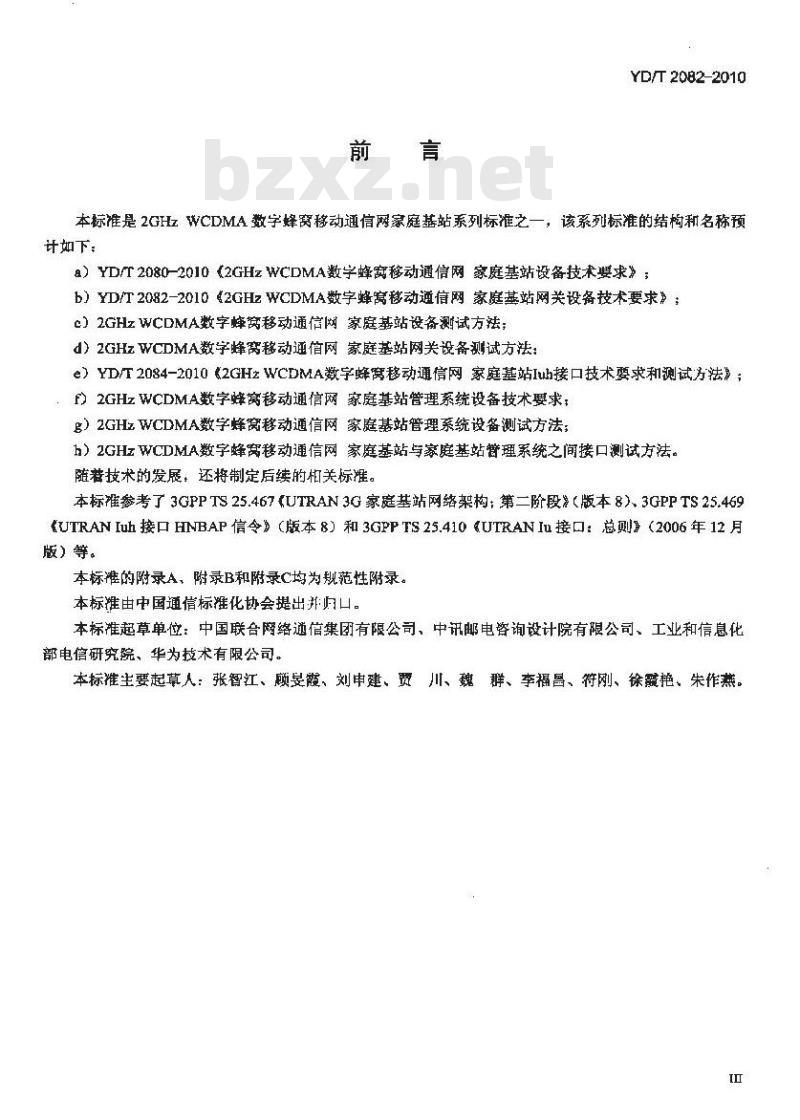

本标准是2GHzWCDMA数学蜂窝移动通信网家庭基站系列标准之一，该系列标准的结构和名称预计如下；
8）YD/T2080-2010（2GHzWCDMA数字蜂宽移动通信网家庭基站设备技术要求》；b）YD/T2082-20102GHzWCDMA数字蜂富移动通信网家庭基站网关设备技术要求》：c）2GHzWCDMA数字蜂宽移动通信网家庭基站设备测试方法：d）2GHzWCDMA数字蜂窝移动通信网家庭基站网关设备测试方法：e）YD/T2084-2010《2GHzWCDMA数字蜂窝移动通信网家庭基站Iuh接口技术要求和测试方法》：F）2GHzWCDMA数字蜂窝移动通信网家庭基站管理系统设备技术要求：g）2GHzWCDMA数蜂窝移动通信网家庭基站管理系统设备测试方法：h）2GHzWCDMA数字蜂窝移动通信网家庭基站与家庭基站臀理系统之间接口测试方法。随著技术的发展，还将制定后续的相关标耀。本标准参考了3GPPTS25.467（UTRAN3G家庭基站网络架构：第二阶段》（版本8）、3GPPTS25.469UTRANIuh接口HNBAP信令》（版本8）和3GPPTS25.410UTRANIu接口：总则》（2006年12月版）等。
本标准的附录A、附录B和附录C均为规范性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国联合网络通信集团有限公司、中讯邮电咨询设计院有限公司、工业和信息化部电信研究院、华为技术有限公司。本标推主要起草人：张智江、顾晏题、刘申建、贾川、魏群、李福昌、符刚、徐艳、朱作燕TTYKAONYKAa

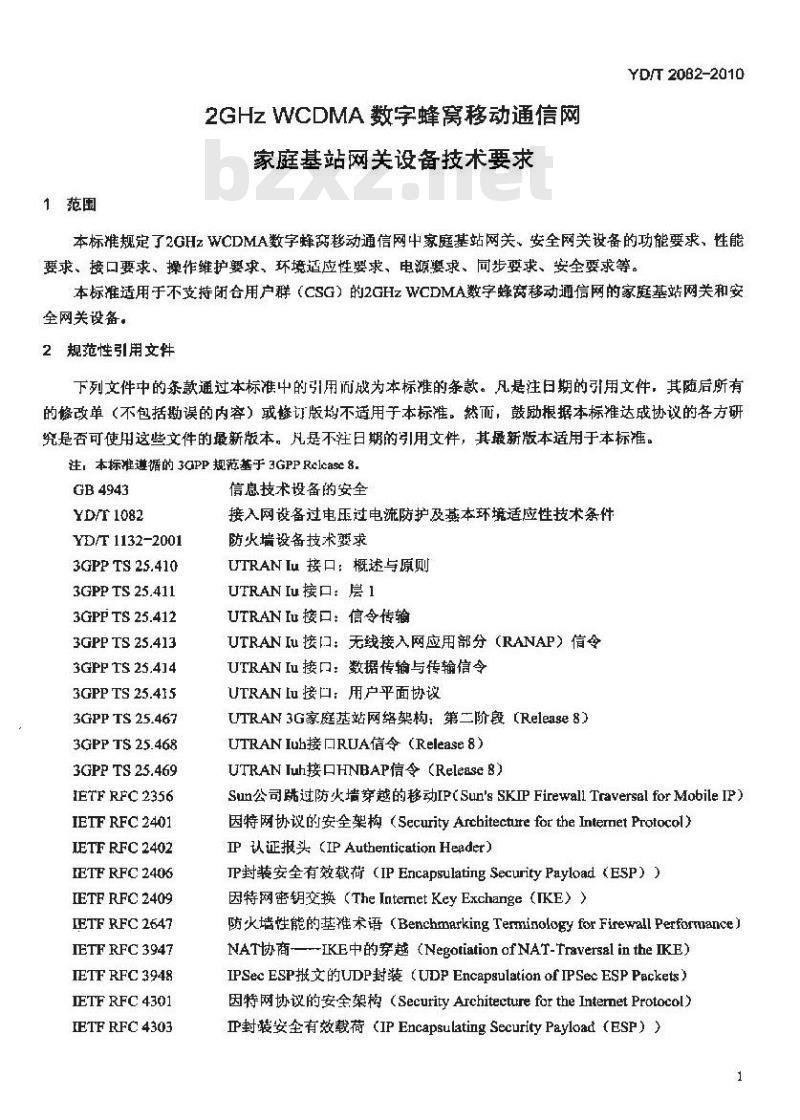

1范围
2GHZWCDMA数字蜂窝移动通信网
家庭基站网关设备技术要求
YD/T 20B2-2010
本标准规定了2GHzWCDMA数字蜂窝愁动通信网中家庭基站网关、安全网关设备的功能要求、性能要求、接口要求、操作维护要求、环境适应性要求、电源要求、同步要求、安全要求等。本标准适用于不支持闭合用户群（CSG）的2GHzWCDMA数字蜂窝移动通信网的家庭基站网关和安全网关设备。
2 规范性引用文件
下列文件中的条款通过本标准中的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或订版均不适用于本标。然而，鼓励根据本标难达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标。注，本标准遵循的 3GPP 规范基于 3GPP Relcase 8.GB4943
YD/T1082
YD/F 1132-2001
3GPP TS 25.410
3GPP TS 25.411
3GPP TS 25.412
3GPP TS 25.413
3GPP TS 25.414
3GPP TS 25.415
3GPP TS 25.467
3GPP TS 25.468
3GPP TS 25.469
IETF RFC 2356
IETF RFC 2401
IETFRFC2402
IETF RFC 2406
IETF RFC 2409
ETF RFC 2647
IETF RFC 3947
IETF RFC 3948
IETFRFC4301
IETF RFC 4303
信息技术设备的安全
接入网设备过电压过电流防护及基本环境适应性技术条件防火墙设备技术蔓求
UTRANIu接口：概述与原则
UTRANIu接口：层 1
UTRAN Iu接口：信令传输
UTRAN Iu接[：无线接入网应用部分（RANAP）信令UTRANIu接口：数据传输与传输信令UTRANIu接口：用户平面协议
UTRAN3G家庭基站网络架构：第二阶段（Release8）UTRAN Iub接口RUA信令（Release 8）UTRAN Iuh接口HNBAP信令(Release 8)Sun公司跳过防火墙穿越的移动IP(Sun's SKIPFirewallTraversalforMobileIP）因特网协议的安全架构（Security Arcbitecture for the Internet Protocol）P 认证报头 （IP Authentication Header）TP封装安全有效载荷（IPEncapsulatingSecurityPayload（ESP））因特网密钥交换（TheInternetKeyExchange（IKE））防火墙性能的基准术语（BenchmarkingTeminoloByforFirewallPerfarmance）NAT协商--IKE中的穿越 (Negotiation of NAT-Traversal in the IKE)IPSec ESP文的UDP封装 (UDP Encapsulation of IPSec ESP Packets)因特网协议的安全架构（SecurityArchitecturefortheInternetProtocol）IP封装安全有效载荷（IPEncapsulatingSecurityPayload（ESP））1
YD/T 2082-2010
IETF RFC 4306
3缩略语
因特网密钥交换协议（IKEv2）（IntermetKeyExchange（IKEv2）Protocol)下列缩略语适用于本标准。
Autheutication, Authorization and AccountingATM Adaptatian Layer Type 2
ATM Adaptation Layer Type 5
Advanced Encryption StandardAuthentication and Key AgreementAsynchronous Transfer Mode
Core Network
Customer Prermises EquipmentClosed Subscriber Group
Data Encryption Standard
Extensible Authenitication PratocolFase Ethernet
Horne Node B Managerment SystemHome Node B
Home Node B Application ProtocolHome Node B Gateway
Institute for Electrical and Electronic EngineersInternational Mobile Subscriber IdentityGigabit Ethermet
Global System for Mobile communicationsGeneral Packet Redio ServiceGPRSTurneling Protocol forUserPlaneIntemet Key Exchange
Internet Protocol
P Security
Mean Time Between Failure
Mobile Switching Center
Network Address Translation
Network Time Protocol
Public Land Mobile Network
Permanent Virtual Channel
Quality of Service
Radic Access Bearcr
TYKAONYKACa
鉴权，认证与计
ATM适配层类型2
ATM适配层类型5
高级加密标
鉴权与密钥协商
异步传输模式
核心网
用户驻地设备
闭合用户群
数据加密标准
扩展认证协议
快速以太网
家庭基站管理系统
家庭基站
家庭基站用协议
家庭基站网关
电气电子工程师学会
国际移动用户标识符
吉比特以太网
全球移动通信系统
通用分组无线业务
GPRS隧道协议用片平面
因特网密钥交换
因特网协议
IP安全协议
平均无故障时间
移动交换中心
网络地址翻译
网络时钟协议
公用陆地移动网络
永久虚通路
服务质量
无线接入承载
4概述
Radio Access Network Application PartRadio Network Controller
Real-time Transport Control ProtocolReal time Transport ProtocplRANAP User Adaptation Layer
Service Area Identifier
Signaling Connection Control PartStream Control Transmission ProtocolSecurity Gateway
Serving GPRS Support Node
Signaling Point Code
Syuchronous Transfer Mode
Switched Virtual Circuit
Temporary Mobile Subscriber IdentityTrusted Environment
User Equipment
Universal Mobile Telecomrnunications SystemVirtual Circuit
Virtual Private Network
Virtual Router Redundancy ProtocolWideband Code Division Multiple Access4.1HNB 接入网络结构
YD/T 2082-2010
无线接入网应用部分信令
无线网络控制器
实时传输控制协议
实时传输协议
RANAP用户适配层
服务区标识符
信令连接控制部分
流控制传输协议
安全网关此内容来自标准下载网
服务GPRS支持节点
信令点编码
同步传输模式
交换虚电路
临时移动用户标识符
值任域
用户设备
通用移动通信系统
麓电路
虚拟专网
虚拟路由元余协议
宽带码分多址
HNB接入网络包含多个家庭基站网关（HN日GW）和家庭基站（HNB），每个HNBGW可以连接多个HNB。从CN来看，HNB接入网是\RNC\：从UE来看，HNB接入网是\Node B\。HNB作为用户所拥有的CPE设备：满要通过公共P网络连接到HNBGW。究
图 1 HNB GW、SeGW在 WCDMA网络中位置图1所示，HNBGW、SeGW相关逻辑网元与接口功能如下：CN
YD/T2082-2010
a）HNBGW：是Iuh接口的终结网元，负责对HNB和CN之间的信令和数据进行汇聚和分发，同时负责对HNB、UE注册和接入控制等：b）SeGW：在HNB和HNBGW之间增加了SeGW，负责HNB鉴权、建立TR-069和Iuh的IPSec安全隧道，保证HNB到HMS和HNBGW的安全接入：SeGW可以集成在HNBGW，也可作为独立网元存在，防火增可以集成在SeGW中，也可以作为独业网元设置；c）HNB：HNB属于用户端设备，为用户提供Uu接口，集成了NodeB和RNC的主要功能，并通过luh接口实现HNB注册和用户注册：
d）HMS：HMS是基于TR-069的，可以实现HNBGW发现功能，负责为HNB提供配置参数，实现HNB的位置认证功能，并且为HINB分配合适的服务网元；e）[uh接口，新增的HNBGW与HNB之问的Iub接口，支持HNBAP和RUA两个应用层协议，HNBAP负奇HNB和UE的注册，RUA负责RANAP砂议的适配和传送，f）Iu接口：HNBGW与CN之问采用原有的Iu，负资疏通HNBGW与核心网的信令和话路。4,2luh协玟结构
HNB到HNBGW之间称为Iuh接口，所有业务信令消息都通过Iuh接口进行交互。山于RNC功能实体部分已经下到HNB上，RNC到核心网的接口功能将出HNB和HNBGW来承担。HNB将数据和语音等业务经过IP打包以及IPSec如密等处理后经过Iuh接口送至HNBGWIub接口协议找如图2所示。
控制平面
无线网络层！
传输网络层
222323232223
传输周络
a1 RTCP 是可选的,
传轴网结控围平面
图2luh接口协设结构
YKAONYKAA
用产平面
luUP协设层
传输周器
用卢平面
CS: RTe
OTEP-U
数据链略
YD/T2082-2010
Iuh接口协议栈中，RUA为SCTP与RANAP之间的适配层。RANAP为标准RANAP协议，HNBAP为针对HNB定义的应用协议，如HNB注册，用户准入管理等方面。HNBAP与RANAP在同一协议层，但是直接承载在SCTIP协议层上，
Iu UP协议终结于CN和HNB，不终结于HNB GW。PS域的IP数据包直接承载于GTP-U隧道，用GTP隧道标识区分不同用户业务。
4.3lu协议结构
核心网和HNB接入网之问要求支持Iu接口。从Iu方面看，HNB接入网的接入点是HNBGW。HNB接入系统中可以有多个HNBGW，因此对于核心网，HNB接入系统可以有多个Iu接入点。至少，每个[u接入点（HNBGW或核心网）可以独立完成相关Iu接口技术规范（3GPPTS25.410、3GPPTS25.411、3GPP TS 25.412、3GPP TS 25.413、3GPP TS 25.414和3GPP TS 25.415) 的要求。Iu接口的无线网络信令是RANAP。RANAP协议包括处理CN和HNB GW间的所有过程的机制。RANAP能够在CN和UE问透明传输消息。5HNB GW 功能要求
5.1移动性管理功能
5.1.1WCDMA系统内移动性管理
HNBGW配合实现如下类型的WCDMA系统内切换：一支持从HNB向宏网络切换，采用SRNS重定位方式一支持从HNB向宏网络重定向或直接重试：一支持HNB之间的切换（可选）。5.1.2系统间移动性管理
HNBGW配合实现如下类型的系统间切换：一对于AMR语音业务，支持从HNB到GSM宏网络的单向切换：一对于AMR语音业务，支持从HNB向GSM宏网络重定向：一对于PS业务，支持HNB到GPRS网络的重选。5.1.3小区选择和重选
HNBGW配合实现小区选择和重选：一支持HNB和WCDMA宏网络之间的双向小区重选：一支持HNB和GSM案网络之间的双向小区重选。5.2导呼优化
HNBGW在执行导呼转发过程中，要求HNBGW支持寻呼优化功能，在保证寻呼成功率的前提下尽量减少用户被叫时HNBGW发送的寻呼数量，降低寻呼对HNBGW的处理能力和容量的要求：一HNBGW应尽量减小寻呼范围，首次寻呼的范围为10个HNB内：一为了误证寻呼成功率，HNBGW还应支持对一个位置这内所有HNB的寻呼。5.3RAB管理功能
5.3.1RAB建立、修改，释放
无线接入承载RAB是根据签约，业务和被请求的QoS等在UE和CN之间建立时定义，不间的RAB将被使用。CN对RAB建立、改和释放进行控制。RAB的标识由CN分配，且对于指定的UE在特定的核心网5
YD/T2082-2010
域，RAB标识对无线承载和Iu承载有全局意义。HNB和CN均支持RAB的建立、修改和释放功能。RAB释放请求是HNB初始的功能，当HNB不能保持HNB和UE连接的时候就触发，HNBGW应实现RAB建立、修改、释放消息的汇聚和转发功能。HNBGW可以根据设备使用资源等进行判断，当HNBGW不能建立或保持HNB和UE连接的时候可以拒绝新建RAB最者触发RAB释放请求（可选）：5.3.2RAB与IU传输承载的映射特性RAB映射特性功能用于把无线接入承载映射到Iu接口传输承载，映射在RAB建立期问完成。如果使用AAL2，HNBGW将建立AAL2连接，HNBGW将完成与AAL2承载之间的映射。对于PS域的RAB，HNBGW将完成无线接入承载和IP层之间的映射。5.4lu链路管理功能
5.4.1lu信令链路管理
I信令链路管理功能在HNBGW和CN之问提供可靠的传递，以传递无线网络信令，CN和HNBGW都管理这个功能。HNBGW的Iu信令链路管理功能应支持：一Iu信令连接的建立（可以由CN或HNBGW建立）：一Iu信令释放（由CN控制，可能是HNBGW请求）：5.4.2ATM VC 管理
这个功能指处理CN和HNBCW之间的ATM连接，HNBGW应支持：一建立、维持和释放ATMVC/PVC，VC/PVC可以承载多种链路，例如SCCP连接，AAL2连接或AALS连接：
一也包括用于承载特定RAB的虑电路选择，对Iu无线接入承载业务请求的ATMVC选择，将出HNBGW完成，被选择VC/PVC将满足请求的要求。5.4.3AAL2 建立和释放
这个功能用于接受到无线接入承载业务请求时，在CN和HNBGW之间建立和释放AAL2连接。成支持：一HNBGW和CN参与AAL2连接的建立，HNBGW支持AAL2连接的建立和释放：二在异常情况下，CN可以启动AAL2连接的释放。5.4.4 AAL5 管理
在统初始化时将预先配置CN和HNBGW之间的AAL5连接。基本配置是PVC，对用户数据，可能悬svc。
AAL5管理是由CN和HNBGW处理的功能。5.4.5GTP-U 隧道管理
这个功能用于根据无线接入承载业务请求建立和释放CN和HNBGW之间的GTP-U隧道，这涉及为每一方向分配隧道识别符和创建包含隧道信息的上下文。CN分配上行链路的隧道识别符，HNBGW应支持：一保存隧道信息的上下文
一GTP-U状态检测。
5.4.6缓冲区管理
当使用缓冲区管理而且没有流量控制的机制时，必须对Iu用户平面采用拥塞控制6
TTYKAONYKAa
YD/T2082-2010
一在接收时，对于不能处理的接收分数据，缓冲区管理功能存储这些从对等CN节点接收的分组单元到缓冲区；
一在接收时，对于基于P的语音分组，缓冲区管理功能能够实现语音的防抖动（可选）。对上行分纸的缓冲功能在IINB中实现。5.4.7RTP会话管理功能
这个功能用于根据光线接入承载业务请求在核心网和HNB网络之间建立和释放RTP，这包括了对每个方向RTP会话标识的分配和带有RTP会话信息的上下文的建立。下行链路的RTP会话标识是由HNB分配的，上行链路的RTP会话标识是由核心网分配的。核心网、HNB和HNBGW都应该维护RTP会话上下文，RTP的使用取决于核心网的类型。5.5UE接入控制功能
根据运替商和HINE所有者的协议，运营商应该能够构建HNB的开放接入模式或者封闭接入模式。封闭模式：当HNB为封闭接入模式时，只有在准入列表中的用户才能接受服务。HNB系统通过准入判断，确定用户是否有权使用该HNB资源：如果通过准入控制，那么充许接入；否则拒绝：开放模式：当HNB为开放接入模式时，为该PLMN下所有用户提供服务，与封闭模式相比，开放模式下，HNBGW不进行用户难入控制。当用户发起紧急呼叫时，在封闭模式下，即使是非授权用户也可以使用HNB资源，在开放模就下，HNB能够提供正常紧急呼叫功能
对丁准入列表需要满足：
在拥有PLMN的运营商监管下，HNB的所有者应该能够添加册除和查看准入列表中用户，并且对列表的改动应及时同步给HNB GW；在运营商的监督下，网络运营商利HNB所有者可以设置准入列表中UE的最大限制数目。该参数是静态参数，只有在配置和维扩时才能设置和更改。HNBGW必选振据用户推入列表和HNB的开放接入模式、封闭接入模式，支持对用户接入控制功能。HNBGW该部分的功能支持由HNBAP协议来提供。5.6HNB注册功能
5.6.1HNB 注册功能
HNB注册功能是在IINB得到白已的服务HNBGW信息升建立HNB和HNBGW之间的SCTP耦联后，告知HNBGW一个可用HNB及其IP地址的过程，其中：一HNBGW能够通过HNB注册过程获得HNB标识、HNB位信息，HNB运营参数等：一HNB GW能够根据HINB信息进行HNB接入控制，判断是否接受HNB的注册并给予响应：一HNBGW接受注期珊，应标识相应的HNB为已注册状态：HNBGW拒绝注册，应返回适当原因值一在非正常情况下，例如HNB已经注册，新的注册将不考虑已存在的注册，注册流程与基本性册一致。HNB注册的具体流程见附录A.1。5.6.2HNB始发去注册功能
当HNB发起去注册过程时，HNB发送去注册消息给HNBGW，HNBGW应：删除所有与该IINB相关的资源：一将HNB标识为未注册状态。
HNB始发去注册的具保流程免附录A.2.7
YD/T 2082-201C
5.6.3HNBGW始发去注册功能
当HNBGW需要终止HNB运行时，发起去注册过程，HNB GW应：删除所有与该HNB的相关源：
一将HNB标识为未注册状态。
HNBGW始发去注册的具体流程见附录A.3。5.7UE注册功能
5.7.1UE注册功能
UE注册过程是在UE尝试通过初始NAS消息（例如位置更新请求）接入HNB时，并且HNB没有这个UE的上下文信息时发生，HNBGW可以通过UE注册过程对UE进行准入控制，得知UE所在的具体HNB，其中：
HNBGW能够通过UE注册过程获得UE的身份信息，例如UE的JIMSI、TMSI和UE的能力等参数，且HNBGW能够通过UE注册过程获得终端所处的IHNB信息：一HNBGW能够根据UE信息进行用户接入控制，判断是否接受UE的注册并进行驻留或使用业务：一HNBGW接爱注册，感标识相应的UE为已注册状态：HNBGW拒绝注册，应返回适当原因值。该注册过程适用于Release8版本以前不支持CSG的终端与HNB接入系统。UE注册的具体流程见附录B,1。
5.7,2HNB始发 UE 去注册功能
当HNB初始去注册过程时，HNB发送去注册消感给HNBGW，HNBGW应：一除UE的相关信息；
一将UE标识为未注册状态。
HNB始发UE去注册的具体流程见附录B.2。5.7.3HNBGW始发UE去注册功能
当HNBGW需要去注册UE时，初始去注册过程，HNBGW应：一删除UE的相关信息：
将UE标识为未注册状态。
HNBGW始发UE去注册的其体流程见附录B.3。5.8HNB GW 服务区标识上报功能HNBGW支持在用户登网时，通过Iu口直接传送消息必选将HNB上报的用户所在SAI参数上报给核心网MSC和SGSN设备：
5.9uh用户面传输承载管理
对于Iuh接口传输网络用户平面需要支持IP传输。所有的JIuh用户面的传输网络协议栈都终结到HNBGW，也就是说HNB到CN的用户平面王要分两段组成，一段是从HNB到HNBGW之间的Iuh用户面数据传输，一段是从HNBGW到CN之问的u用产面数据传输。HNBGW应能支持Iuh用户面传输承载建立、释放等功能。5.10 QoS要求
HNBGW应具有QS标识的管理功能，能够区分核心网和HNB之问IP传输中QoS标签。用户业务优先级应该由HNB根据3GPPUMTS业务分类和QoS定义设置，HNBGW透传HNB的优先级标识。8
TTYKAONYKAa
