【YD通讯标准】 2GHz WCDMA 数字蜂窝移动通信网家庭基站设备技术要求

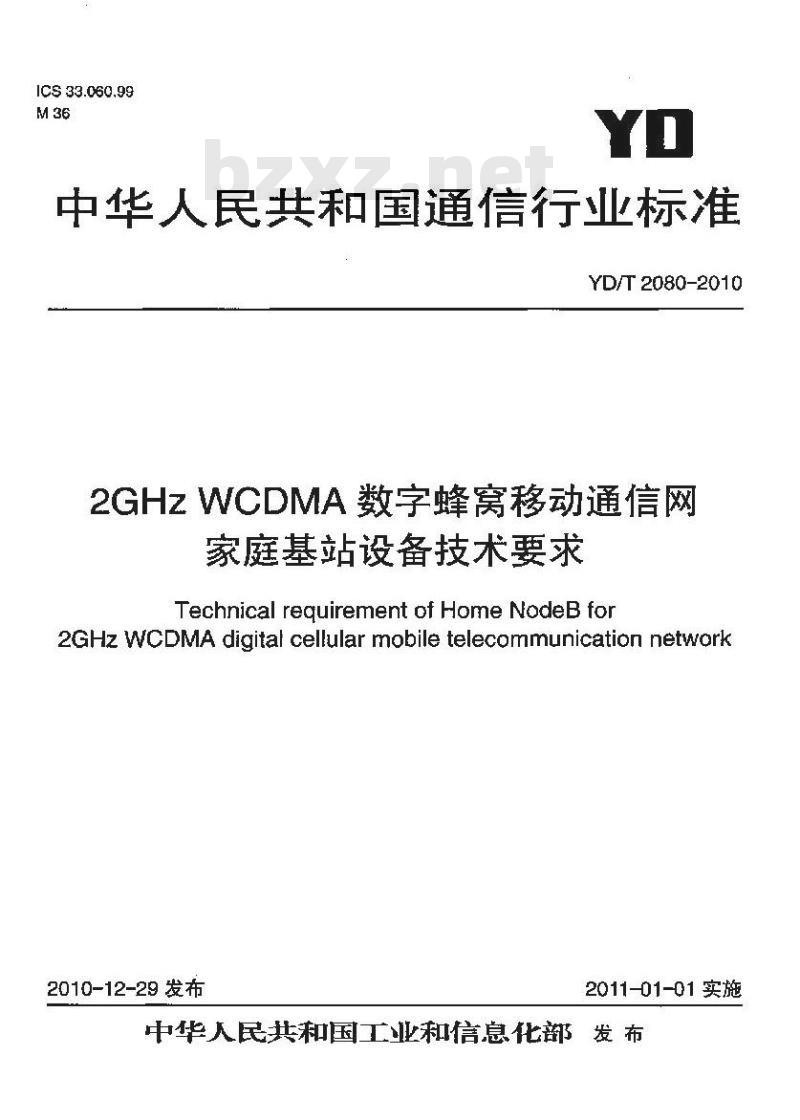

ICS 33.060.99
中华人民共和国通信行业标准
YD/T2080-2010
2GHzWCDMA数字蜂窝移动通信网
家庭基站设备技术要求
Technical reguirement of Home NodeB for2GHzWCDMA digital cellular mobile telecommunication network2010-12-29发布
2011-01-01实施
中华人民共和国工业和信息化部发布前

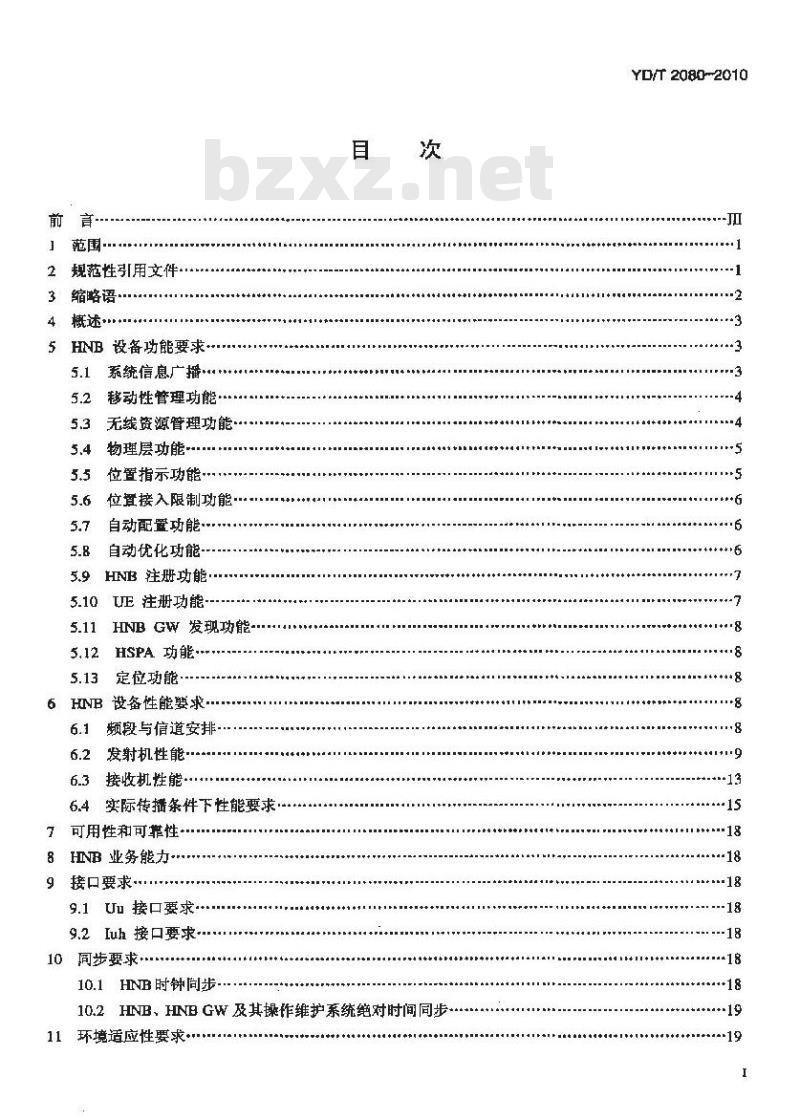

范围·
规范性引用文件
缩略语
概述·
HNB 设备功能要求
5.1系统信息广播
移动性管理功能
无线资源管理功能
物理层功能-
位置指示功能
位置接入限制功能
自动配置功能·
自动优化功能--
HNB注册功能
UE 注册功能-
HNB GW 发现功能
HSPA功能·
定位功能
6HINB设备性能婴求...
频段与信道安排
发射机性能·
接收机性能
实际传播条件下性能要求
可用性和可挚性
HINB业务能力·
接口要求·
9.1 Uu 接口要求
9.2Iuh接口要求
10同步要求
10.1 HNB 时钟间步
10.2HNB、HNB GW及其操作维护系统绝对时间同步11环境适应性要求
TYKAONYKACa
YD/T 2080-2010
YD/T2080-2010

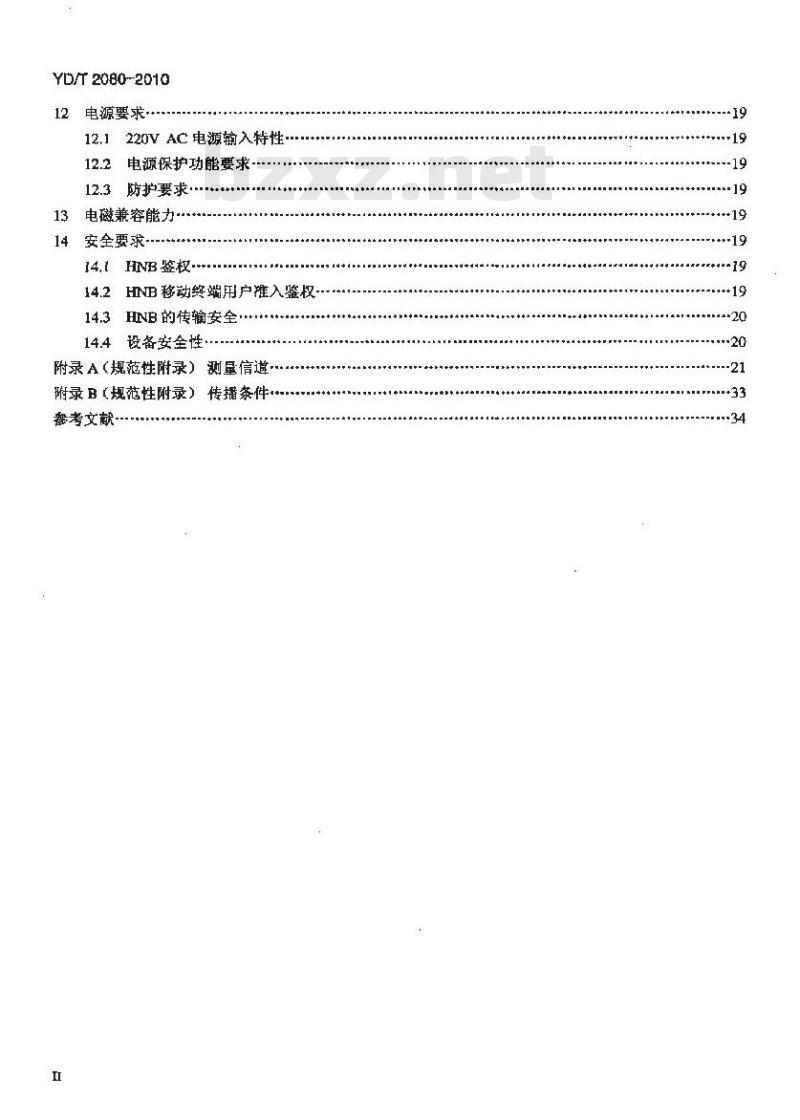

电源要求
12.1220VAC电源输入特性
12.2电源保护功能要求
12.3防护要求
电磁兼容能力·
14安全要求
14,1HNB 鉴权
14.2HNB移动终端用户推入鉴权
14.3HNB的传输安全·
设备安全性·
附录A（规范性附录）测垦信道·附录B（规范性附录）传播条件
参考文献
YD/T2080-2010

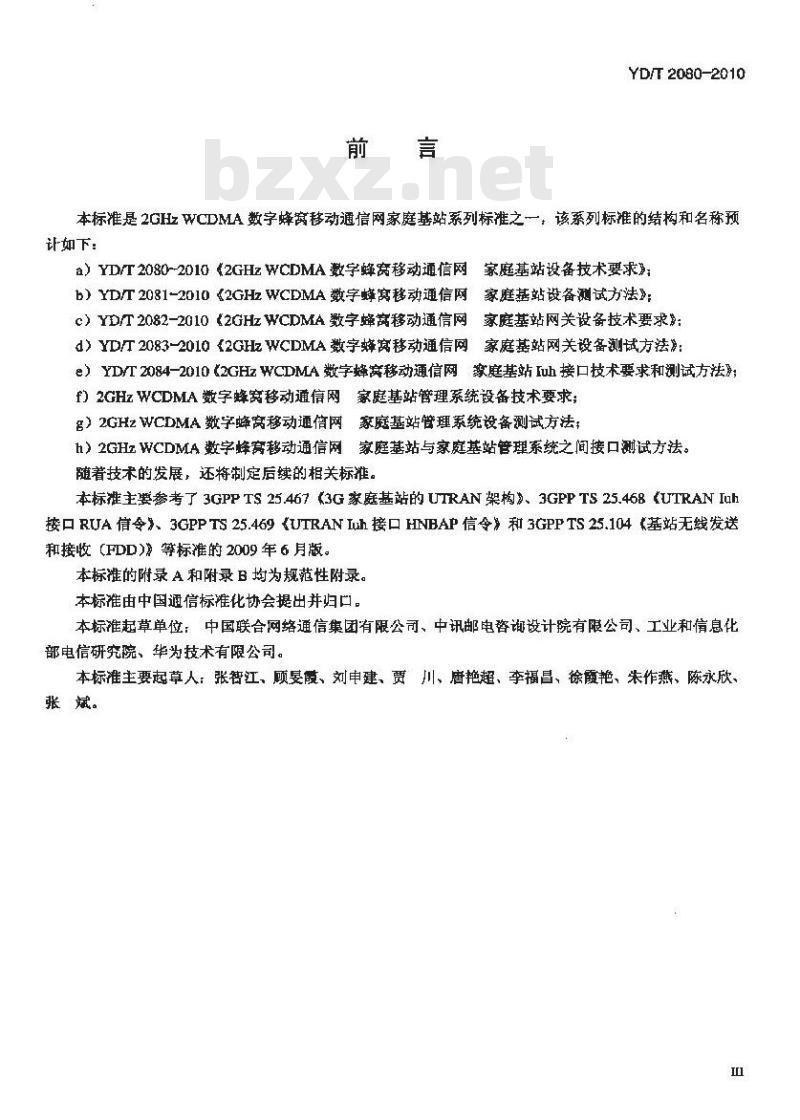

本标准是2GHzWCDMLA数字蜂窝移动通信网家庭基站系列标准之一，该系列标准的结构和名称预让如下：
a）YD/T2080-20102GHzWCDMA数字蜂窝移动通信网家庭基站设备技术要求b）YD/T2081~2010《2GHzWCDMA数字蜂窝移动通信网家庭基站设备测试方法》：c）YD/T2082-20102GHzWCDMA数字蜂离移动通信网家庭基站网关设备技术要求：d）YD/T2083-2010《2GHzWCDMA数字蜂窝移动通信网家庭基站网关设备测试方法》：e）YD/T2084-2010《2GHzWCDMA数字蜂宽移动通信网家庭基站Iuh接口技术要求和测试方法》：f）2GHzWCDMA数字蜂宽移动通信网家庭基站管理系统设备技术要求；g）2GHzWCDMA数字蜂窝移动通信网家庭基站管理系统设备测试方法：h）2GHz WCDMA 数字蜂窝移动通信网家庭基站与家庭基站管理系统之间接口测试方法。随着技术的发展，还将制定后续的相关标准。本标主要参考了3GPPTS25.467（3G家庭基站的UTRAN架构》、3GPPTS25.468UTRANIuh接口RUA信令、3GPPTS25.469UTRANILuh接口HINBAP信令净和3GPPTS25.104基站无线发送和接收（FDD）\等标准的2009年6月版。本标雄的附录A和附录B均为规范性附录。本标准由中国通信标推化协会提出并归口。本标准起草单位：中国联合网络通信集团有限公司、中讯邮电咨询设计院有限公司、工业和信息化部电信研究院、华为技术有限公司。本标准主要起草人：张智江、顾晏霞、刘申建、贾川、唐艳超、李福昌、徐艳、朱作燕、陈永欣、张斌。
TTYKAONYKAa

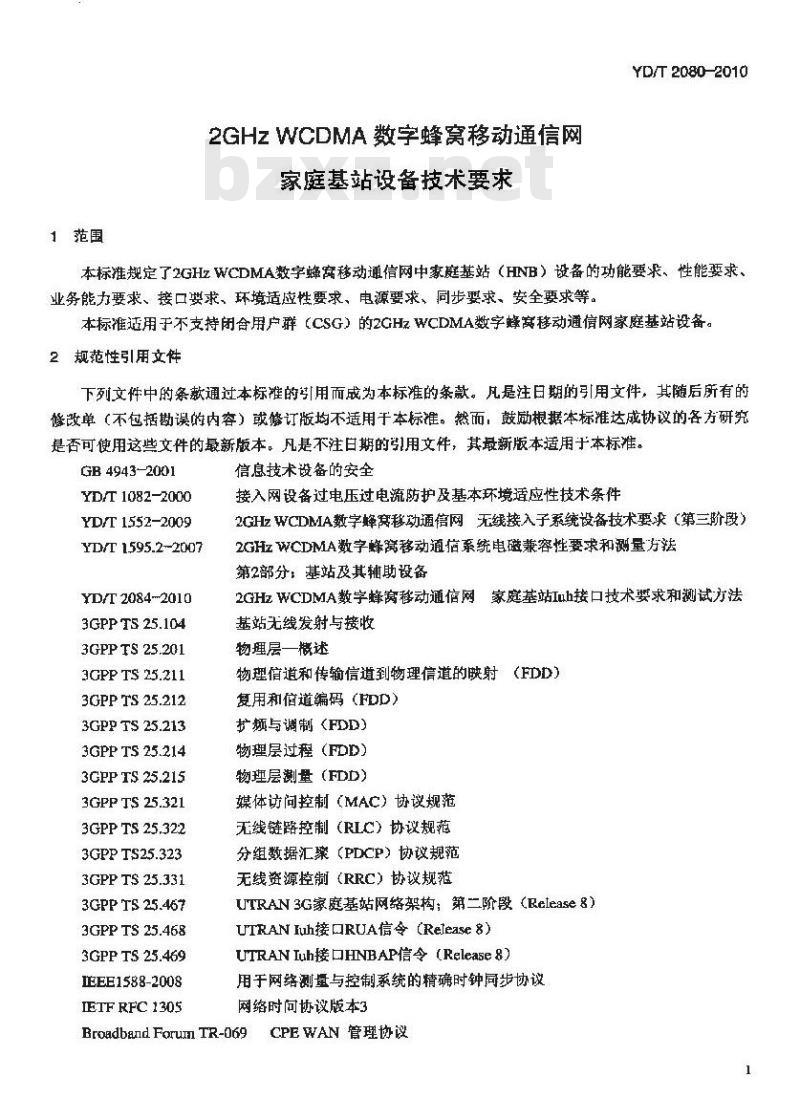

1范围
2GHzWCDMA数字蜂窝移动通信网
家庭基站设备技术要求
YD/T 2080-2010
本标准规定了2GHzWCDMA数字蜂窝移动通信网中家庭基站（HNB）设备的功能要求、性能要求、业务能力要求、接口要求、环境适应性要求、电源要求、同步要求、安全要求等。本标准适用于不支持闭合用户群（CSG）的2GHzWCDMA数字蜂窝移动通信网家庭基站设备。2规范性引用文件
下列文件中的条款通过本标准的用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注白期的用文件，其最新版本适用于本标准。GB 4943-2001
YD/T 1082-2000
YD/T 1552-2009
YD/T 1595.2-2007
YD/T20842010
3GPP TS 25.104
3GPP TS 25.201
3GPP TS 25.211
3GPP TS 25.212
3GPPTS25.213
3GPP TS 25.214
3GPP TS 25.215
3GPP TS 25.321
3GPP TS 25.322
3GPP TS25.323
3GPP TS 25.331
3GPP TS 25.467
3GPP TS 25.468
3GPP TS 25.469
IEEE1588-2008
IETF RFC 1305
信息技术设备时安全
接入网设备过电压过电流防护及基本环境适应性技术条件2GHzWCDMA数字蜂宽移动通信网无线接入子系统设备技术要求（第三阶段）2GHzWCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第2部分：基站及其辅助设备
2GHWCDMA数字蜂窝移动通信网家庭基站Iuh接口技术要求和测试方法基站无线发射与接收
物理层一概述
物理信道和传输信道到物理信道的映射（FDD）复用和佰道编码（FDD）
扩频与调制(FDD)
物理层过程（FDD）
物理层測量（FDD）
媒体访问控制（MAC）协议规范
无线链路控制（RLC）协议规范
分组数据汇骤（PDCP）协议规范无线资源控制（RRC）协议规范
UTRAN3G家庭基站网络架构：第二阶段（Release8）UTRAN luh接口RUA信令 (Release )UTRAN Iuh接HNBAP信令(Release &)用于网络测量与控制系统的精确时钟同步协议网络时问协设版本3
Broadband Forum TR-069
CPEWAN管理协议
YD/T 2080-2010
3缩略语
下列缩略语适用于本标准。
E-DPCCH
E-DPDCH
HS-DSCH
P-CCPCH
Adaptive Multi Rate
Closed Subgcriber Group
Circuit Switched
Core Network
Dedicated Control Channel
Dedicated Cbanmel
Domsin Name Server
Dedicated Physicai Control ChannelE-DCH Dedicated Physical Control ChannelE-DCH Dedicated Physical Data ChannelFully Qualified Domain Nane
Global System for Mobile comrnunicationsGeneral PacketRadio Service
Hybrid Automatic Repeat-reQuestHome NodeB Maragement SystemHome NodeB
Home NodeH Application ProtocolHome NodeB Gateway
High Speed Downlink Packet AccessHigh Speed-Downlink Shared ChannelHigh Speed Packet Access.
High Speed Uplink Packet AccessInternational Mobile Subseriber IdentityIPSecurity
Location Area Code
Mean Tims Between Failure.
Paging Control Channel
Primary Cammon Control Physical ChannelPublic Land Mobile Network
Packet Switched
Radio Access Network Application PartRadio Resource Control
RANAP User Adaption
Seryice Area Identifier
TYKAONYKACa
自适应多速率
闭合用户群
电路交换
核心网
专用控制信道
专用道
域名服务器
专用物理控制信道
E-DCH 专用物理控制信道
E-DXCH专用物理数据信道
全城名
全球移动通讯系统
通用分组无线业务
混合自动重传请求
家庭基站管理系统
家庭基站
家庭基站应用协议
家庭基站网关
高速下行分组接入
商速下行共享信道
高速分组接入
高速上行分组接入
国际移动用户标识符
IP安全协议
位置区码
平均故障间隔时间
寻呼控制信道
主公共控制物理信道
公用陆地移动网络
分组交换
无线接入网应用部分信令
无线资源控制
RANAP用户适配
服务区标识
4概述
Security Gateway
Serving Radio Network SubsystemWidebandCodeDivisionMultipleAccessWCDMA家庭基站（HNB）在网络中的置如图1所示。L
LP网露
TR-059
安全网关
YD/T 2080-2010
服务无线网络子系统
宽带码分多址接入
图1WCDMA家磨基站在网络中的位置本标推中的WCDMA家庭基站设备是一种发射功率低、范围覆盖小、主要面向家庭客户应用的基站设备。它可以通过家庭宽带网络连接到WCDMA核心网，授权用户可以通过它接入WCDMA网络，使用WCDMA业务。
各个网元和接口的功能如下，
HNB GW：负贵对HNB和CN之间的信令和数据进行汇案和分发，同时HNB GW负责对HNB、UE的注册和接入控制等：
一SeGW：在HNB和HNBGW之间增加了SeGW，负责建立IPsec安全隧道，保证HNB到HMS和HNEGW的安全接入，SeGW可以集成在HNBGW，也可作为独立网元存在：HINB：HNB属于用户端设备，集成了NodeB和RNC的主要功能，并通过公共IP网络接入3G网络：一HMS：HIMS基丁BroadbandForumTR-69协议，负责为HNB提供配置参数，实现HNB的位置认证功能，并且为HNB分配合适的服务网元，为HNB提供性能管理，告靠管理Iuh接口：HNBGW与HNB之间新增Iuh接口，支持HNBAP和RUA两个应用层协议，HNBAP负责HNB和UE的注册，RUA负责RANAP协议的适配和传送，一Iu接口：HNBGW与CN之间采用原有的Iu接口协议，负责疏通HNBGW与核心网的信令和话略。5HNB 设备功能要求
5.1系统信息广播
HNB 应支持以下系统消息块：SIB1、SIB3、SIB5、SIB7、SB11。HNB可以支持 SIB2、SIB4、STB6、SIB2、SIB17和 SIB18 系统消息块（可选）。HNB支持下面两种系统消息更新方式：一值标签方式：
一失效定时器方式。
YD/T 2080-2010
广播信息中的HNB工作频点、扰码和邻区关系（包括2G邻区和3G邻区）由HNB根据干扰情况自动配置。
5.2移动性管理功能
5.2.1寻呼
HNB支持寻呼类型1和寻呼类型2的寻呼。当收到核心网下发的寻呼消息后：一对空闲态下的UE，通过寻呼控制信道PCCH发送寻呼类型1：一对CELL PCH/URA PCH状态下的UE，通过寻呼控制信道PCCH发送寻呼类型1（可选）：一对CELLDCH状态下的UE，通过专用控制信道DCCH发送寻呼类型2：一对CELL_FACH状态下的UE，通过专用控制信道DCCH发送寻呼类型2（可选），5.2.2移动性管理
5.2.2.1WCDMA系统内移动性管理HINB系统应支持：
一从HNB向宏网络切换，采用SRNS重定位方式：一从HNB向宏网络重定向或直接重试：一HNB之间的切换（可选）。
5.2.2.2系统间移动性管理
HNB 系统应支持:
一对于AMR语音业务，从HNB到GSM宏网络的单向切换：对于AMR语音业务，从HNB向GSM宏网络重定向：一对于PS业务，从HNB到GPRS网络的重选。5.2.2.3小区选择和重选
HNB 系统应支持:
一HNB和WCDMA宏网络之间的双向小区重选：一HNB和GSM宏网络之间的双向小区重选。5.3无线资源管理功能
5.3.1RAC状态管理及控制
HNB 应支持以下 RRC模式与状态：IDLE模式：
一 CELL_DCH状态:
一CELLFACH状态（可选）：
一 CELL_PCH/URA PCH状态（可选）。5.3.2功率控制
HNB应支持初始发射功率可以自配叠，支持实时的上行和下行功率控制。功率控制的步长为1dB（必选>，其他为可选步长。
HNB应同时支持开环功率控制和闭环功率控制，包括：上行/下行开环功率控制；
TYKAONYKAa
一上行下行内环功率控制，
一上行外环功率控制；
一下行外环功率控制。
5.3.3准入控制
5.3.3.1呼叫准入控制原则
YD/T 2080-2010
HNB应能够根据系统当前资源状况和请求的呼叫性质决定拒绝或者接入当前呼叫，从而使系统负荷维持在正常水乎。准入控制的适用范围为：一 小区内有新的呼叫请求
一小区内有无线承载升级的重配置诸求。系统资源负荷水平较高时，可以实施以下动作以提高接入成功率：一PS域业务以低于请求的速率接入：一高速业务到低速业务的降速处理；一业务抢占（如高级别业务抢占低级别业务，CS业务抢占PS业务）（可选）：一发起紧急呼叫的用户直接抢占低优先级用户资源。5.3.3.2用户准入控制原则
HNB/HNBGW缓存有允许接入的UE列表，准入列表主要包含了UE的IMSI，当UE发起位置区更新或者路由区更新过程时，HNB/HINBGW根据UE携带上来的IMSI来进行准入判断，如果UE在准入刻表里面，允许用户接入，否则拒绝用户接入。用户准入控制实现方式与3GPP要求保持一致，HNBGW必选，HNB可选，要求能够保证授权用户能正常接入：并使用业务：非授权用户禁止接入。5.3.4拥塞控制
HNB应支持摄塞控制功能：
一在系统硬件资源拥塞时，将PS业务动态无线承载控制降速，以预留资源提高CS业务的接入成功率：一当HN资源耗尽时，将新接入业务重定向或切换到宏网络。5.3.5码资源管理控制
HNB 支持 DCH 与 HS-DSCH 宿道码的静态分配。HINB支持DCH与HS-DSCH信道码的动态分配，充分利用码资源，提高下行业务吞吐率（可选）。HNB支持对下行信道码进行童整，以得到连续的码资源，提高码树使用效率，从而提高下行荐吐率（可选）。
5.4物理层功能
HNB的物理层功能应满足YDT1552-20092GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第三阶段）》对NodeB物理层功能的要求。5.5位置指示功能
5.5.1MM/GMMinfo终端显示方式
当授权用户进入HNB覆盖区时，终端显示HNB网络标识；当授权用户离开HNB覆盖区，且处于2G/3G宏网络盖区时，整端显示宏网络标识。有以下三种实现方案：5
YD/T 2080-2010
a）同PLMIN十MIM/GMIMinfo方式。要求宏网络和HNB小区均发送MM/GMMinfo。当终端从宏网络履盖区进入到HNB盖区，由HNB修改MM/GMMinfo，然后下发给终端，通过终端进行显示，提示用户处于HNB覆盖区：当终端从HNB覆盖区进入到宏网络覆盖区时，由宏网络核心网下发MM/GMIMinfo然后通过终端进行显示，提示用户处于宏网络程盖区。b）等效PLMN十核心网MM/GMMinfo方式。HNB和宏网络采用不同的PLMN，核心网区分PLMN进行MM/GMMnfo消息的发送，在该方案下，宏网络利HNB采用不同的PLMN，但设置为等效PLMN。核心网区分PLMN进行MM/GMMinfo消息的发送。当终端从宏网络覆盖区进入到HNB覆盖区，或当终端从HNB覆盖区进入到宏网络短盖区时，PLMN发生了变化，网络下发MM/GMMinfo，然后通过终端进行显示，提示用户所处的覆盖区。此内容来自标准下载网
c）等效PLMN+HNBMM/GMIMinfo方式仅通过HN日发送MM/GMMinfo。在该方案下，宏网绍和HNB采用不同的PLMIN，但设置为等效PLMN。当终端从宏网络盖区进入到HNB覆盖区时，由HNE下发MIM/GMMinfo，然后通过终端进行显示，提示用户处于HNB覆盖区：当终端从HNB狸盖区进入到宏网络覆盖区时，PLMN发生了变化，终端恢复显示宏网络标示。5.5.2短信通知方式（可选）
授权终端进入HNB覆盖区后，HNB给用户发送短信（闪信方式）进行通知。5.5.3语音提示方式（可选）
授权终端在HNB覆盖区发起语音和视频呼叫时，应该有语音位置提示。5.6位接入限制功能
HNB应支持位置接入限制功能，有以下几凡种方：基于2G、3G宏网络LAC、Cell ID等信息的位置接入限制：一基于ADSL端口的位置接入限制一基于P地址的位置接入限制，限制HNB在特定IP段范围内使用。要求HNB能够给HIMS上报实现上述位置接入限制功能所带要的信息，包括2G、3G宏网LAC，CelIID信息，HNB ID等信息。
5.7自动配置功能
HNB应提供即插即用的功能，使HNB上电后，不需要人工干预即能达到正常工作状态一支持自动鉴权、认证过程：
一支持网络的自动发现功能，
一支持自配置频点、扰码、邻区列表等参数功能。5.8自动优化功能
5.8.1概述
HNB应支持自动优化功能，包括自动网规网优、自动干扰检测等功能。5.8.2HN8自动网规/网优
HNB的白动网规/网优包括自动频点配置、自动扰码配置、自动邻区配置等功能：一HNB发起对频点配置列表中的频点进行测量，并根据测量结果，选择合适的频点作为工作频点：一HNB发起对扰码配置列表中的扰码进行测量，并根据测量结果，选择合适的扰码作为.T.作扰码；一HNB通过解析P-CCPCH信道，发起对宏小区扰码测量，并根据测盘结果，选择信号最好的若千个6
TYKAONYKA
宏小区作为邻区，并记录相应的宏小区CeD和扰码HNB将最终的选择结果上报给HNB网管：YD/T 2080-2010
一在HNB开机时及运行过程中处于无业务状态的时候，需要周期性地进行频点、扰码及邻区的自动配置，从而实现自动网规网优，周期可配置：HN支持从UE的测量报告提取宏网络邻区信息进行邻区配置（可选）：一HNB支持周期性对传输链路检测，当传输链路中断后，HNE应自动关闭射频模块，当传输链路恢复后，HNB能自动恢复正常工作。5.8.3自动干扰检测
HNB应支持自动干扰检测功能，包括以下三种方式：HNB基站正常运行过程中，可周期性进行上行干扰检测，并根据需要提醒用户（如采用指示灯的方式）：（可选）
一HNB在开机及周期白动网规过程中，进行下行干扰检测，根据干扰情况配置HNB频点及扰码：一HNB正常运行过程中，周期性进行干扰检测，并及时调整导频及最大功率，减小与宏网络的干扰。5.9HN白注册功能
HNE注册功能是在HNE得到自已的服务HNBGW信息后，需要向服务HNBGW进行无线网络层的注册，同时建立HNB和HNBGW之间的SCTP偶联。HNB把自已的标识、无线参数，位置信息等发送给HNEGW，HNBGW根据这些信息进行判断，是否接受HNB的注册并给予骗应。图2所示是HNB注册的流程。HNB
)HNB始化
b)建立安全望道
准立可非的传精会适（ SCTP
d)HNBREOISTERRBQUEST位置信息，HNE标讯，HNB运营参数）C)ENB RBGISTERACCEPT()
f)HNB REGISTER REJECT(Reject Cas图 2 HNB 注册流程
5.10UE注册功能
HNB-GW
UE注册功能是HNBGW/HNB根据UE的IMSL对UE进行准入控制，判断UE是否有权在此HNB下进行驻留。同时HNB GW可以根据这个注册信息进行寻呼优化。UE注册过程是在UE尝试通过初始NAS消息（例如位置更新请求）接入HINB时，并且HNB没有这个UE的上下文信息时发生。注册流程如图3所示。YD/T 2080-2010
a)RRC Connection Est.UE identity,UE Rel,UE Cap,...b)RRC Initial Direct Trarsfer(tn LU Request,-)检查 UE 的版本，UB 能力
c)可选进行 Identity req
d)可选进行接入控制(DMSL,HNB）HNB GW
e)UE Registration Reg(UE identiry,UE RelUE Cap,*\)f)接入控制(IMSL,HNB）
g)UE Registration Accept(Conext-id.)h)Connect(Initial UEMessgsd,igSCCP CR(Initial UE Mess:
jiSCCP CC
k)继续进行NAS层过程
图3UE注册流程（非CSG）
5.11HNB GW发现功能
HNBGW发现功能主要完成为HNB选择合适的服务HNBGW。在HNBGW发现过程中，HMS向HNB提供3种信息：
一服务HMSD号：
一服务SeGWD号：
一服务HNBGWID号。
以上三类ID号可以是P地址或者是可以被DNS解析的全域名（FQDN）。5.12 HSPA 功能
HNB 需要支持以下 HSPA功能：
一HNB支持3.6Mbit/s以上速率的HSDPA高速下载业务：HINB支持1.44Mbits以上速率的HSUPA高速上传业务。5.13定位功能
支持基于 SAI 的定位方式，通过识别HNB的 SAI 就能够确定用户的地理位。6HNB 设备性能要求
6.1频段与信道安排
6.1.1频段
HINB使用频段应符合国家无线电管理部门的相关规定。6.1,2载频间障
HINB的载频间陷应符合国家无线电主管部门的相关规定。8
TYKAONYKACA
