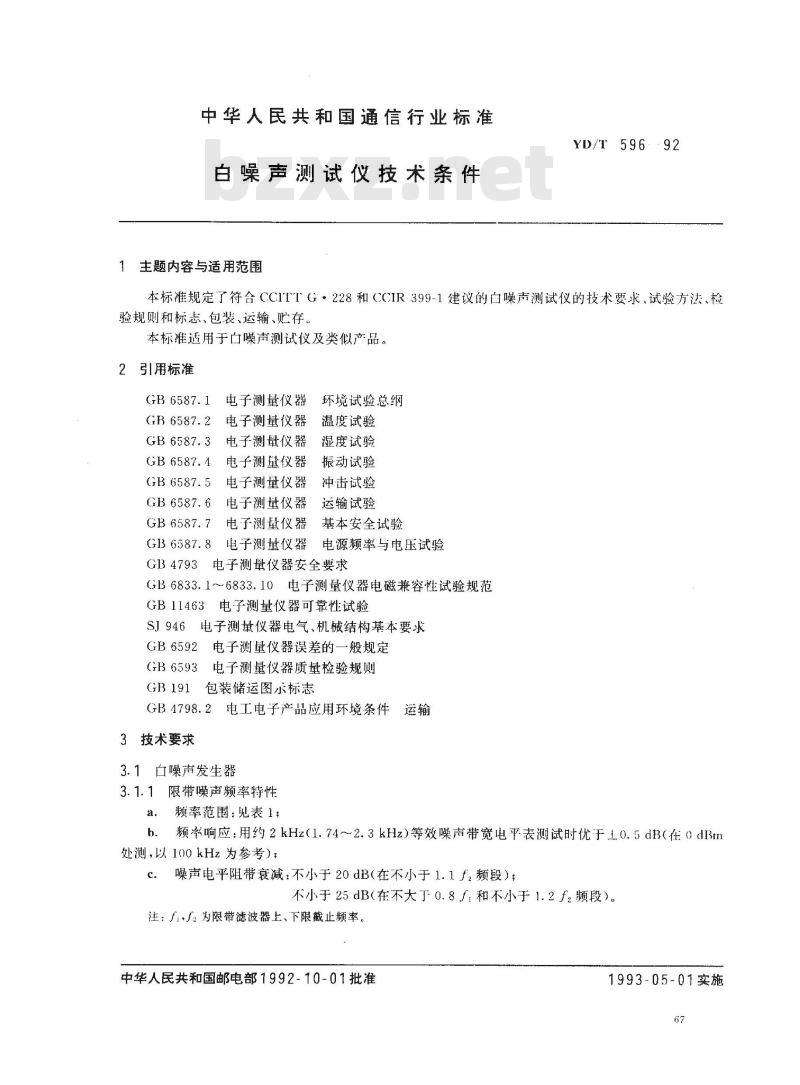

【YD通讯标准】 白噪声测试仪技术条件

中华人民共和国通信行业标准
白噪声测试仪技术条件
主题内容与适用范围
YD/T596:92
本标准规定了符合CCITTG·228和CCIR399-1建议的自噪声测试仪的技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于白噪声测试仪及类似产品。引用标准此内容来自标准下载网
GB6587.1电子测量仪器
GB6587.2电子测量仪器
GB6587.3电子测量仪器
GB 6587. 4
GB 6587. 5
GB 6587. 6
GB 6587.7
GB 6587.8
G1 4793
电子测量仪器
电子测量仪器
电子测量仪器
电子测量仪器
电子测量仪器
环境试验总纲
温度试验
湿度试验
振动试验
冲击试验
运输试验
基本安全试验
电源频率与电压试验
电子测量仪器安全要求
GB6833.16833.10电子测量仪器电磁兼容性试验规范GB11463电子测量仪器可靠性试验SJ946电子测基仪器电气、机械结构基本要求GB 6592
GB 6593
电子测量仪器误差的一般规定
电子测量仪器质量检验规则
GB191包装储运图示标志
GB4798.2电工电子产品应用环境条件运输3技术要求
3.1白噪声发生器
3.1.1限带噪声频率特性
频率范围：见表1；
h频率响应：用约2kHz（1.74～2.3kHz）等效噪声带宽电平表测试时优于±0.5dB（在0dBm处测，以100kHz为参考）；
噪声电平阻带衰减：不小于20dB（在不小于1.1了频段）；不小于25dB（在不大于0.81和不小于1.2f2频段）。注：{，：为限带滤波器上、下限截止频率。中华人民共和国邮电部1992-10-01批准1993-05-01实施
系统容量
（路数）
输出功率电平
YD/T 596

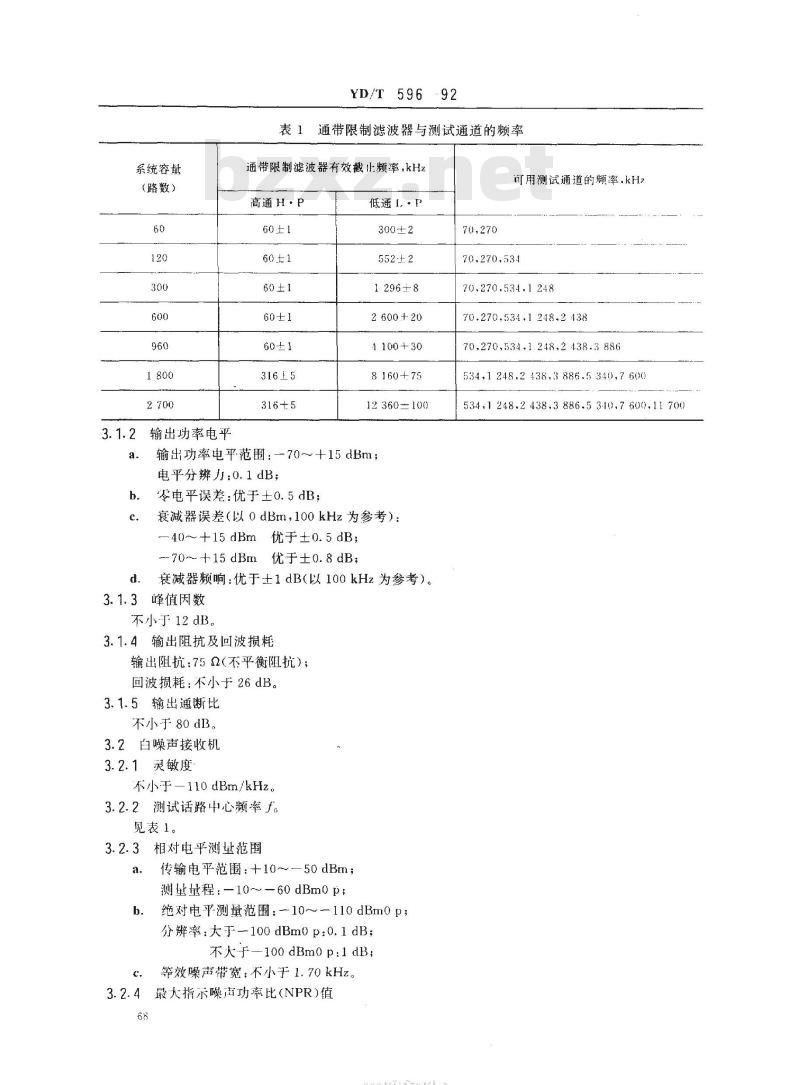

通带限制滤波器与测试通道的频率表1
通带限制滤波器有效截止频率，kHz高通H·P
低通I·P
300±2
552±2
1296+8
2600+20
1100+30
8160+75
12360100
输出功率电平范围：一70～+15dBm；电平分辨力：0.1dB；
零电平误差：优于士0.5dB；
衰减器误差（以0dBm，100kHz为参考）：一40～+15dBm2优于±0.5dB；
70～+15dBm2优于±0.8dB；
衰减器频响：优于士1dB（以100kHz为参考）。3.1.3峰值因数
不小于 12 dB。
3.1.4输出阻抗及回波损耗
输出阻抗：752（不平衡阻抗）；回波损耗；不小于26 dB。
3.1.5输出通断比
不小于 80 dB。
3.2白噪声接收机
3.2.1灵敏度
不小于—110 dBm/kHz。
3.2.2测试话路中心频率f。
见表1。
相对电平测量范围
传输电平范围：+10～—50dBm；测量量程：-10~～-60dBm0p;
绝对电平测量范围：—10～—110 dBmo p；分辨率：大于-100dBmop：0.1dB；不大于-100dBmop:1dB；
等效噪带宽：不小于1.70kHz。
3.2.4最大指示噪声功率比(NPR)值68
KAoNKAca
可用测试通道的频率，kHz
70,270.534
70.270.534.1 248
70.270,534,1 248.2 438
70,270,534,1 248.2 438.3 886534,1 248,2 438,3 886.5 340.7 600534,1 248.2 438,3 886.5 3.10,7 600.11 700)不小于67dB（传输电平时测）。3.2.5测量误差
596—92
噪声功率比（NPR）、信噪比（S/N）：优丁+1dB。3.2.6输入阻抗及回波损耗
输出阻抗：752（不平衡阻抗）；回波损耗：不小于20dB。
3.3带阻滤波器
3.3.1中心频率f。
见表1。
3.3.2通阻带特性
见表2。

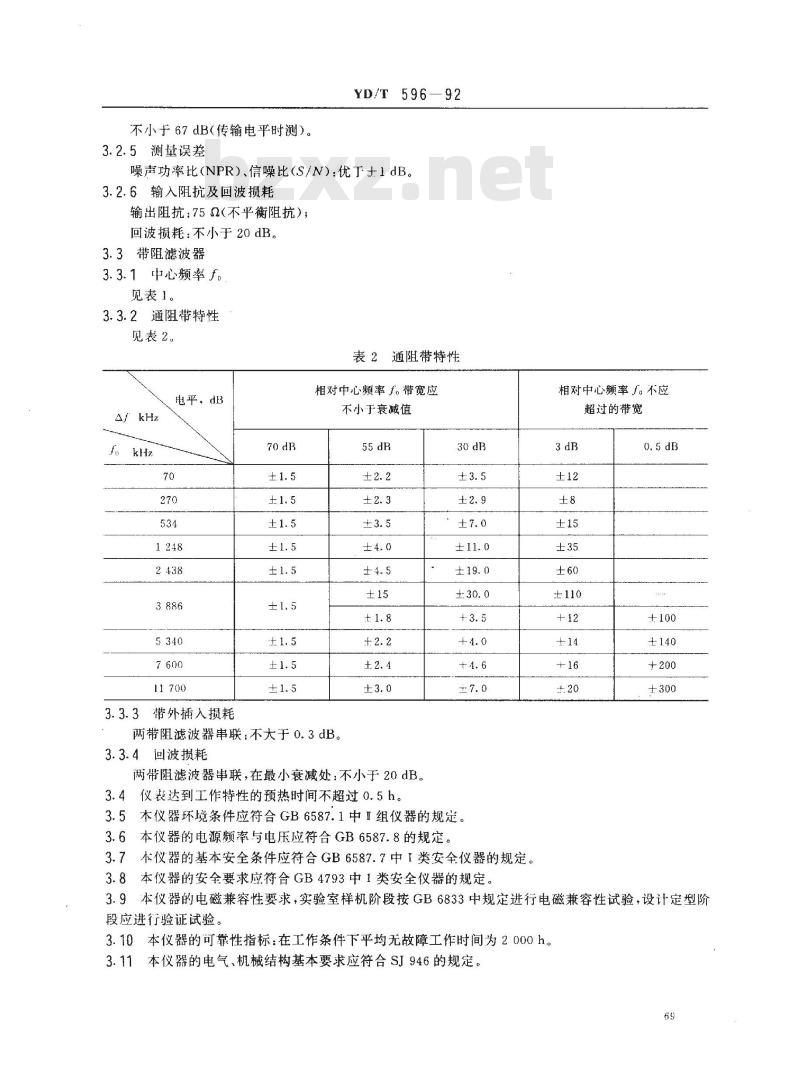

表2通阻带特性
电平，dB
3.3.3带外插入损耗
相对中心频率f。带宽应
不小于衰减值
两带阻滤波器串联：不大于0.3dB。3.3.4回波损耗
两带阻滤波器串联，在最小衰减处：不小于20dB。3.4仪表达到工作特性的预热时间不超过0.5h。3.5
本仪器坏境条件应符合GB6587.1中I组仪器的规定。3.6
本仪器的电源频率与电压应符合GB6587.8的规定。3.7
本仪器的基本安全条件应符合GB6587.7中1类安全仪器的规定。本仪器的安全要求应符合GB4793中1类安全仪器的规定。3.8
相对中心频率丁。不应
超过的带宽
本仪器的电磁兼容性要求，实验室样机阶段按GB6833中规定进行电磁兼容性试验，设计定型阶段应进行验证试验。
3.10本仪器的可靠性指标：在工作条件下平均无故障工作时间为2000h。本仪器的电气、机械结构基本要求应符合SJ946的规定。3.11

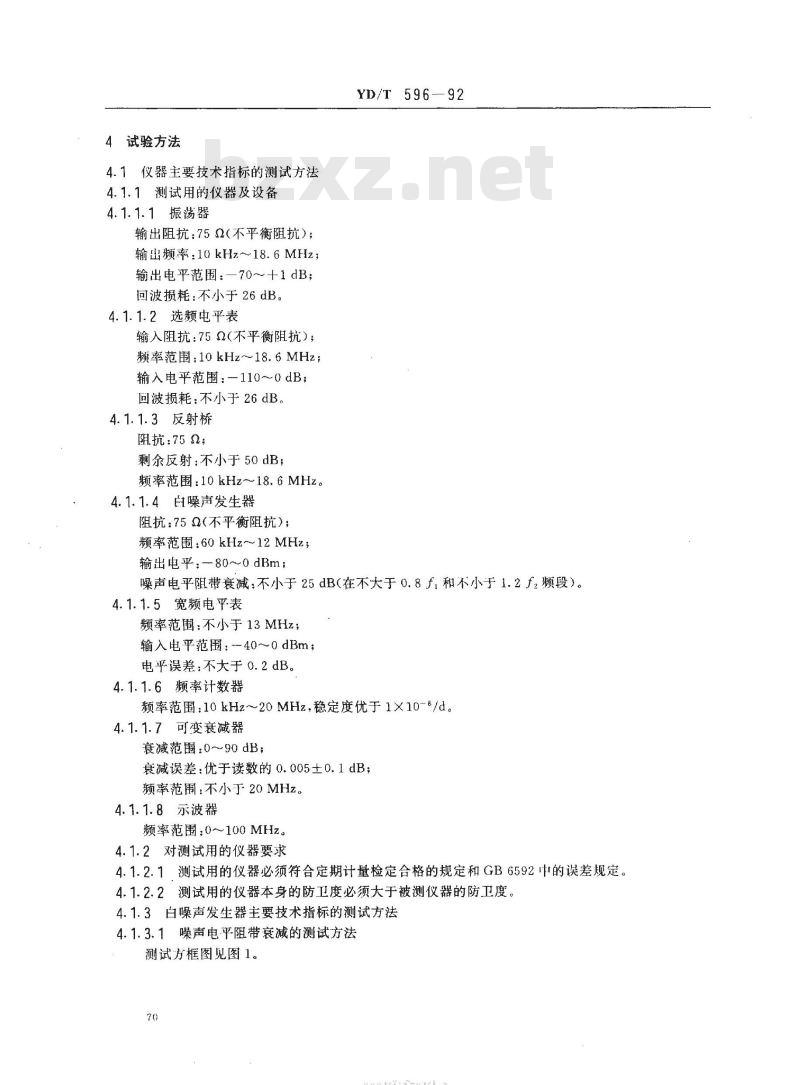

4试验方法
4.1仪器主要技术指标的测试方法4.1.1测试用的仪器及设备
4.1.1.1振荡器
输出阻抗：75Q（不平衡阻抗）；输出频率：10kHz18.6MHz；
输出电平范围：—70～十1dB；
回波损耗：不小于26dB。
4.1.1.2选频电平表
输入阻抗：75Q（不平衡阻抗）；频率范围：10kHz～18.6MHz;
输入电平范围：—110～0dB；
回波损耗：不小于26dB。
4.1.1.3反射桥
阻抗：75Q；
剩余反射：不小于50dB；
频率范围：10kHz～18.6MHz。
4.1.1.4白噪声发生器
阻抗：75Q（不平衡阻抗）；
频率范围:60kHz～12MHz;
输出电平：-80~0dBm；
YD/T 596--92
噪声电平阻带衰减：不小于25dB（在不大于0.8f和不小于1.2f频段）。4.1.1.5宽频电平表
频率范围：不小于13MHz；
输入电平范围：40～0dBm；
电平乎误差：不大于0.2dB。
4.1.1.6频率计数器
频率范围：10kHz～20MHz，稳定度优于1×10-B/d。4.1.1.7可变衰减器
衰减范围：0~90dB；
衰减误差：优于读数的0.005±0.1dB；频率范围：不小于20MHz。
4.1.1.8示波器
频率范围：0～100MHz。
4.1.2对测试用的仪器要求

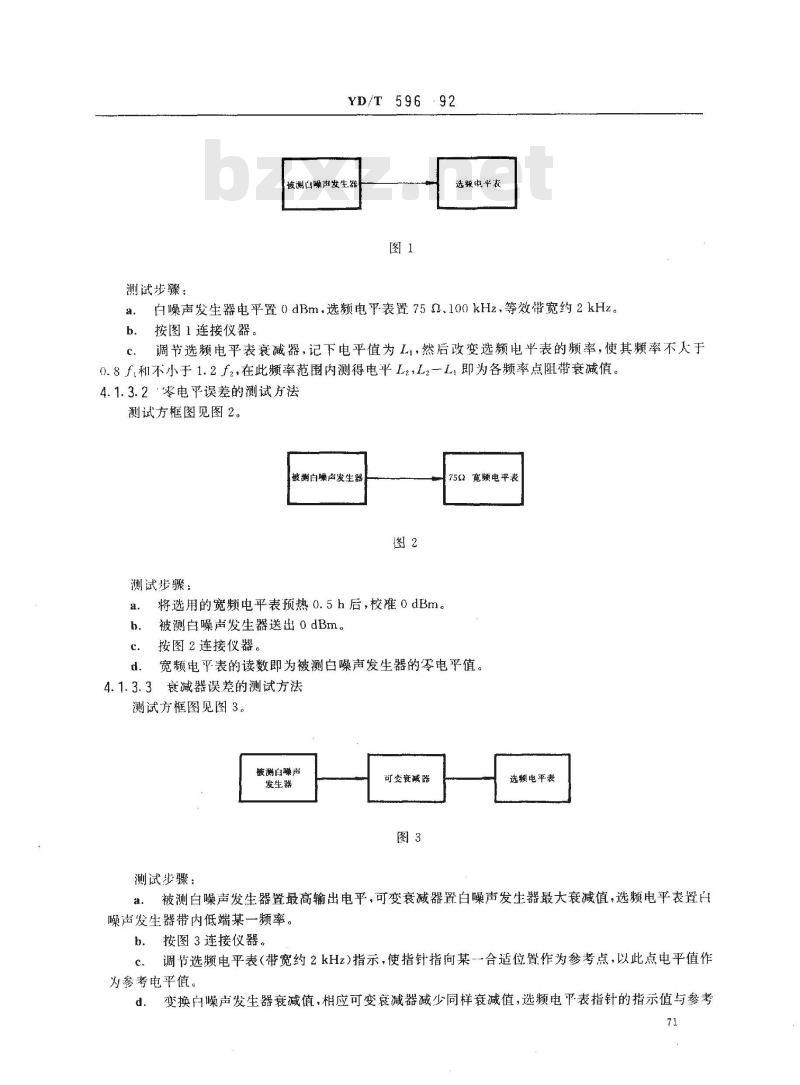

4.1.2.1测试用的仪器必须符合定期计量检定合格的规定和GB6592中的误差规定。4.1.2.2测试用的仪器本身的防卫度必须大于被测仪器的防卫度。4.1.3白噪声发生器主要技术指标的测试方法4.1.3.1噪声电平阻带衰减的测试方法测试方框图见图1。
KAoNKAca
测试步骤：
被测白噪声发生器
选频电平表
向噪声发生器电平置0dBm，选频电平表置75α、100kHz，等效带宽约2kHz。按图1连接仪器。
调节选频电平表衰减器，记下电平值为L，然后改变选频电平表的频率，使其频率不人于c.
0.8f和不小于1.2f2,在此频率范围内测得电平L2，L2一L,即为各频率点阻带衰减值。4.1.3.2·零电平误差的测试方法测试方框图见图2。
被测白噪声发生器
测试步骤：
将选用的宽频电平表预热0.5h后，校准0dBm。被测白噪声发生器送出0dBm。
按图2连接仪器。
75宽频电平表
宽频电平表的读数即为被测白噪声发生器的零电平值。4.1.3.3衰减器误差的测试方法
测试方框图见图3。
被测白噪声
发生器
测试步骤：
可变度减器
选频电平表
被测白噪声发生器置最高输出电平，可变衰减器置白噪声发生器最大衰减值，选频电平表置白a.
噪声发生器带内低端某一频率。b．按图3连接仪器。
调节选频电平表（带宽约2kHz)指示，使指针指向某--合适位置作为参考点，以此点电平值作c.
为参考电平值。
d．变换向噪声发生器衰减值，相应可变衰减器减少同样衰减值，选频电平表指针的指示值与参考71
电平值的偏差即为衰减器误差。YD/T 596
e，变换选频电平表频率，重复以上步骤即可测试不同频率的衰减器误差。4.1.3.4峰值因数测试方法
测试方框图见图4。
被测白噪声发生器
测试步骤：
尔波器
用宽频电平表校准白噪声发生器输出功率电平0dBm。白噪声发生器输出端用三通终端，三通一端接75终端阻抗，另-端接示波器（高阻）。连接如图4。
示波器置最慢扫描状态。
在示波器上看到--条亮线，读出亮线的半波值（观察5min出现的最大值)V。峰值因数（20lg0.273g）
)应不小于12dB。
4.1.3.5回波损耗的测试方法
测试方框图见图5。
振荡器
选频电平表
测试步骤：
把白噪声发生器的限带滤波器断开。a.
反射桥
被測白噪声
接收机
b．连接如图5。振荡器（置75Q,0dB)接反射桥输入端。选频电平表（75Q)接反射桥的输山端，反射桥的N端接终端阻抗，反射桥的X端开路。c.这时选频电平表指示电平约为1，然后将白噪声发生器输出端接反射桥的X端，选频电平表指示值下降为，L一L即为回波损耗。d。变换频率，重复以上步骤，即可测试带内不同频率的回波损耗。4.1.3.6输出通断比测试方法
测试方框图见图6。
KAoNKAca
测试步骤：
被测白噪声
发生器
白噪声接收机
白噪声发生器置最大输出电平，白噪声接收机测得电平b白噪声发生器切断输出信号，噪声接收机测得电平1..L,--L即为所测通断比。4.1.4自噪声接收机主要技术指标的测试方法4.1.4.1灵敏度的测试方法
·测试方图见图7
白噪声发生器
测试步骤：
被测白噪声接收机
白噪声发生器留OdBm输出，被测自噪声接收机选中带内--话路通道。h.
按图7连接仪器
白噪声接收机测得传输电平为L。L = 0 - 10lg %
式中：/一一，为限带滤波器上、下限截止频率。d。依次减少白噪声发生器输出电平，白噪声接收机指示相应测试值，在不出现作线性点时，自噪声发生器最小输出电平为发。
灵敏度=L—10lg4/
4.1.4.2等效噪声带宽的测试方法测试步骤：
白噪声发生器臂dBm输出，被测白噪声接收机选中带内--话路通道。按图7连接仪器。
记下被测白噪声接收机测得的传输电平Lx。白噪声源接标准白噪声接收机。标准白噪声接收机（1.74kHz带宽）测得传输电平Lv。按以下公式可计算出被测白噪声接收机的等效噪声带宽：73
（2）
AFx = AFN- 10-T
式中：1x、L分别为被测和标准白噪声接收机的接收电平（负值），△Fx、△F分别为被测利标准白噪南接收机的等效噪声带宽。
4.1.4.3最大指示噪声功率比(NPR)的测试方法测试方框图见图8。
带阻滤波器
白噪声发生器
测试步骤：
披测白喉击
接收机
白噪声发生器根据需要设置电平并直接输出，带阻滤波器不接入白噪声发生器，自噪声接收机选中带内话路通道。
按图8连接仪器。
自噪声接收机测得传输电平11。c.
带阻滤波器接入白噪声发生器。白噪声接收机测得电平L2，L一L即为被测话路最人指示噪d.
声功率比（NPR）。
变换自噪声接收机话路通道，重复以上步骤即可测试各路的最大指示噪声功率比（NPR）。4.1.4.4回波损耗的测试方法
测试方框图见图9。
振荡器
反射桥
选频电平表
测试步骤：
白噪声接收机选中带内一话路通道。a.
被測白噪声
发生器
b，连接如图9。振荡器（置不平衡阻抗752.0dB）接反射桥输入端。选频电平表（不平衡阻抗75(2)接反射桥输出端，反射桥的N端接终端阻抗，反射桥的X端开路。这时电平表指示值为L，然后将白噪声接收机输入端接反射桥的×端，电平表指示值下降为C
LI,L一L,即为回波损耗。
变换不同话路通道，重复以上步骤，即可测试带内不同话路的回波损耗。4.1.5带阻滤波器主要技术指标的测试方法74
iKAoNiKAca
4.1.5.1剩余衰减的测试方法
测试方框图见图10。
振荡器
测试步骤：
YD/T 596-92
滤波器
滤波器
选频电半表
振荡器置αdB，振荡器和电平表直接连接，将电平表指示调为令（用扩展档）。按图10连接仪器。
两频率相邻带阻滤波器串联连接（即较低频率带阻滤波器输出和较高频率带阳滤波器输入用短电缆线短路），连续在两滤波器的通带中间变换频率，使电平表指示值最小，找出最小衰减值即为剩余衰减。
4.1.5.2通带、阻带和过渡带衰减的测试方法测试方框图见图11。
滤波器
振荡器
测试步骤：
选频电平表
振荡器置0dB，振荡器和电平表直接连接，将电平表指示调为零。按图11连接仪器。
振荡器依次送表2中7055，30，3.0.5dB对应的频差值A厂与中心频率/的和与差，即：f.+Af，电平表依次选出其衰减值并应符合表2要求。4.1.5.3回波损耗的测试方法
测试方框图见图12。
测试步骤：
振荡器
选频电平表
YD/T596--92
反射桥
a.两带阻滤波器串连后接75Q终端阻抗。滤波器
b．连接如图12。振荡器（置75Q，0dB)接反射桥输入端。选频电平表（752）接反射桥的输出端，反射桥的N端接75Q终端阻抗，反射桥的X端开路。c.这时电平表指示电平为1，然后将带阻滤波器输入端接反射桥的X端.电平表指示值下降为lL一L,即为回波损耗。
d。变换不同频率的带阻滤波器，重复以上步骤，即可测试各频率带阻滤波器的回波损耗。4.2基木安全试验按GB6587.7中1类安全仪器的规定进行4.3温度试验按GB6587.2中1组的规定进行。4.4湿度试验按GB6587.3中Ⅱ组的规定进行。4.5振动试验按GB6587.4中！组的规定进行。4.6冲击试验按GB6587.5中Ⅱ组的规定进行。4.7
运输试验按GB6587.6中2级流通条件进行。电源频率与电压试验按GB6587.8的规定进行。4.8#
安全要求试验按GB4793的规定进行。4. 10
电磁兼容性试验按GB6833.1～6833.10的规定进行。4.11
可靠性试验可根据产品生产数量和经济费用情况.从（GB11463中选择可常性试验方案5检验规则
检验分类
按照GB6593的规定分为鉴定检验和质量-致性检验，5.2检验项目
按GB6593表1中A组与C组的规定进行。5.3抽样方案与合格判据
按GB6593中3.5～3.6条中有关规定进行。6标志、包装、运输、贮存
6.1标志
6.1.1仪器上应有下列标志：仪器的名称和型号、出；编号、制造单位的名称和商标，6.1.2仪器的包装箱上应注明：仪器的名称、型号和数基、制造单位名称和商标、贮运作业标志（如\间上”、“怕湿”“小心轻放”和“禁止翻滚”等，标志图形应符合GB191的规定）利装箱年月等。6.1.3在仪器的铭牌或者使用说明书、合格证书和包装上使用制造计量器具许可证”标志，标志下而加许可证编号。
6.2包装
KAoNi KAca
YD/T 596—92
仪器的包装箱按规定的存和运输条件，采用合理的包装，以保证仪器在贮存和运输过程中不受损6.3运输
仪器包装好后，可用常用的交通工具运输，但应避免雨、雪淋溅和机械碰撞。运输环境条件应符合GB4798.2的规定。
6.4.1仪器在仓库中贮存，应垫高离地面至少30cm，距离四壁应不少于1m。库房内应保持1燥、通风，先酸和碱等腐蚀性气体。应避免强烈的振动冲击、强光照射和强烈的电磁场作用6.4.2仪器在包装箱内存放期不超过六个月。附加说明：
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归[。本标准由邮电部北京仪表研究所负责起草本标准主要起草人闻世春、钟贤康。
