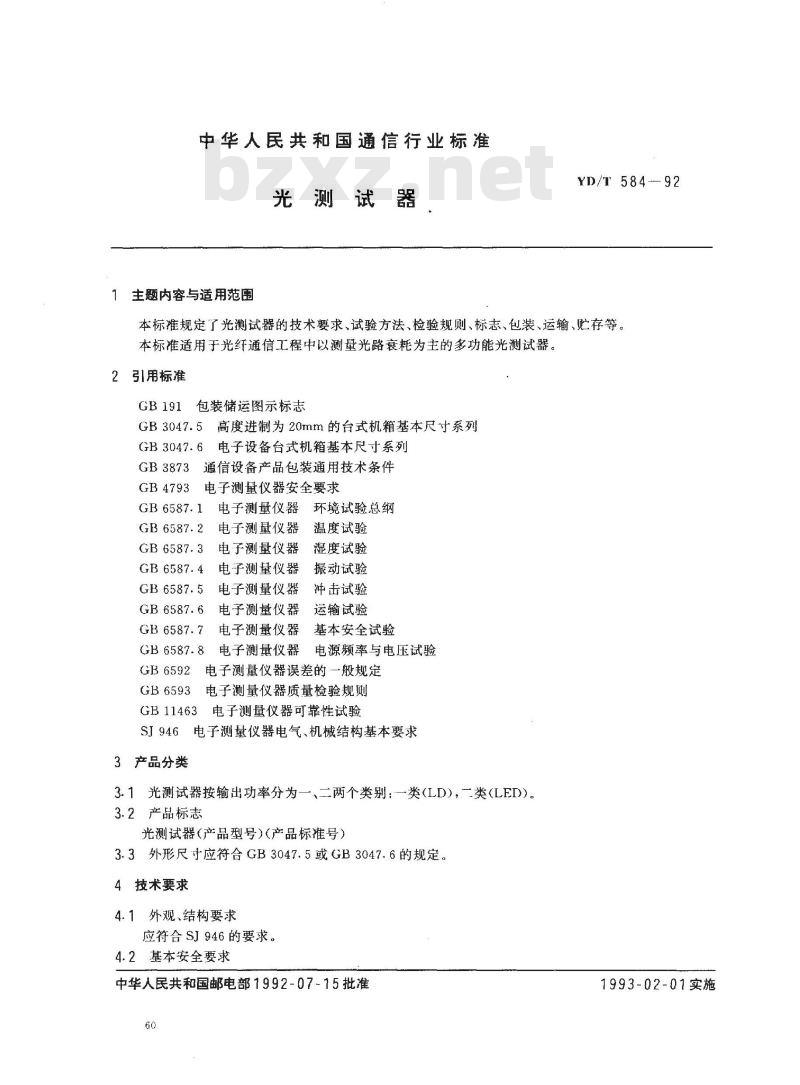

中华人民共和国通信行业标准
光测试器
1主题内容与适用范围
YD/T 584 --92
本标准规定了光测试器的技术要求、试验方法、检验规则、标志、包装、运输、贮存等。本标准适用于光纤通信工程中以测量光路衰耗为主的多功能光测试器。2引用标准
GB191包装储运图示标志
GB3047.5高度进制为20mm的台式机箱基本尺寸系列GB3047.6电子设备台式机箱基本尺寸系列GB3873通信设备产品包装通用技术条件GB4793电子测量仪器安全要求
GB6587.1电子测量仪器环境试验总纲GB6587.2#
电子测量仪器
温度试验
GB6587.3电子测量仪器
湿度试验
GB 6587. 4
GB 6587.6
GB 6587.7
GB 6587.8
GB 6592
GB6593
GB11463
振动试验
电子测量仪器
电子测量仪器
冲击试验
运输试验
电子测量仪器
电子测量仪器
基本安全试验
电源频率与电压试验
电子测量仪器
电子测量仪器误差的一般规定
电子测量仪器质量检验规则
电子测量仪器可靠性试验免费标准bzxz.net
：电子测量仪器电气、机械结构基本要求3产品分类
3.1光测试器按输出功率分为一、二两个类别：一类(LD)，二类(LED)。3.2产品标志
光测试器（产品型号)(产品标准号）3.3外形尺寸应符合GB3047.5或GB3047.6的规定。4技术要求
4.1外观、结构要求
应符合SJ946的要求。
4.2基本安全要求
中华人民共和国邮电部1992-07-15批准60
1993-02-01实施
YD/T 584—92

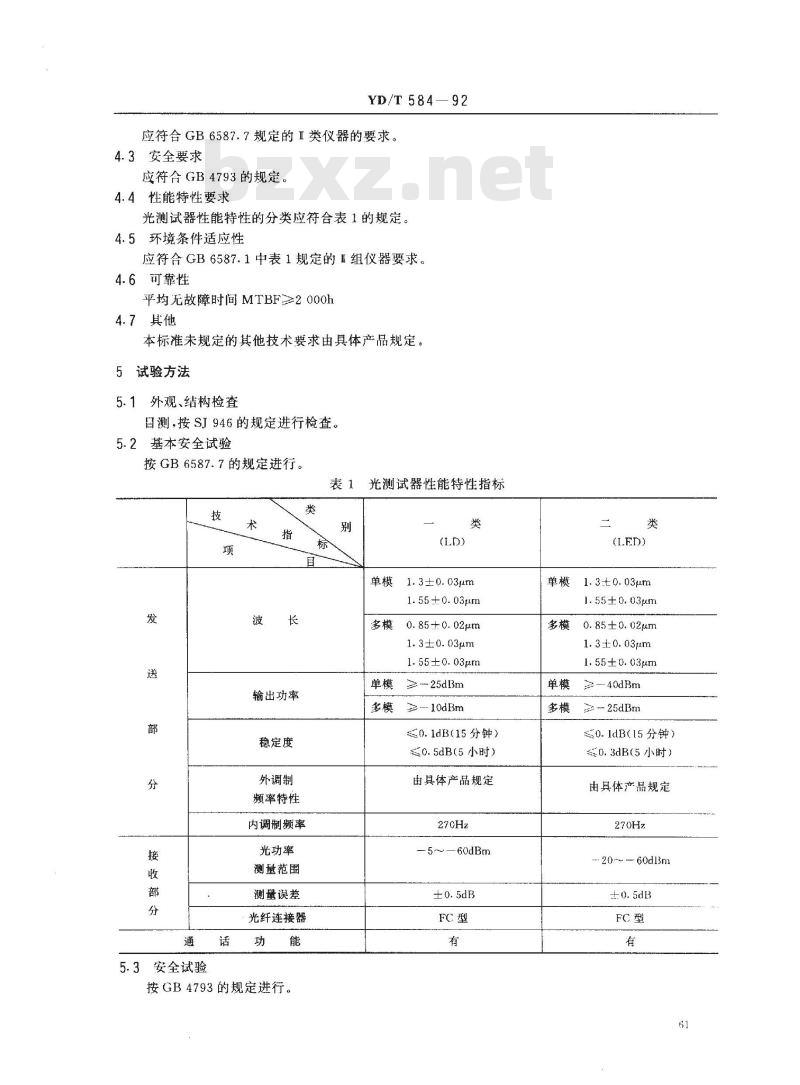

应符合GB6587.7规定的I类仪器的要求。4.3安全要求
应符合GB4793的规定。
4.4性能特性要求
光测试器性能特性的分类应符合表1的规定。4.5环境条件适应性
应符合GB6587.1中表1规定的I组仪器要求。4.6可靠性
平均无故障时间MTBF≥2000h
4.7其他
本标准未规定的其他技术要求由具体产品规定5试验方法
5.1外观、结构检查
目测，按SJ946的规定进行检查。5.2基本安全试验
按GB6587.7的规定进行。
光测试器性能特性指标
5.3安全试验
输出功率
稳定度
外调制
频率特性
内调制频率
光功率
测量范围
测量误差
光纤连接器
按GB4793的规定进行。
1.3±0.03μm
1. 55±0. 03μm
0. 85 +: 0. 02μm
1.3±0.03μm
1.55±0.03μm
≥25dI3m
-- 10dBm
≤0.1dB(15分钟）
≤0.5dB(5小时)
由具体产品规定
一60dBm
单模1.3±0.03um
1.55±0. 03μm
0.85±0.02μm
1.3+0.03μm
1.55±0.03μm
≥-40dBm
≥-25dBm
≤0.ldB(15分钟）
≤0.3dB（5小时）
由具体产品规定
-- 20- -- 60d13m

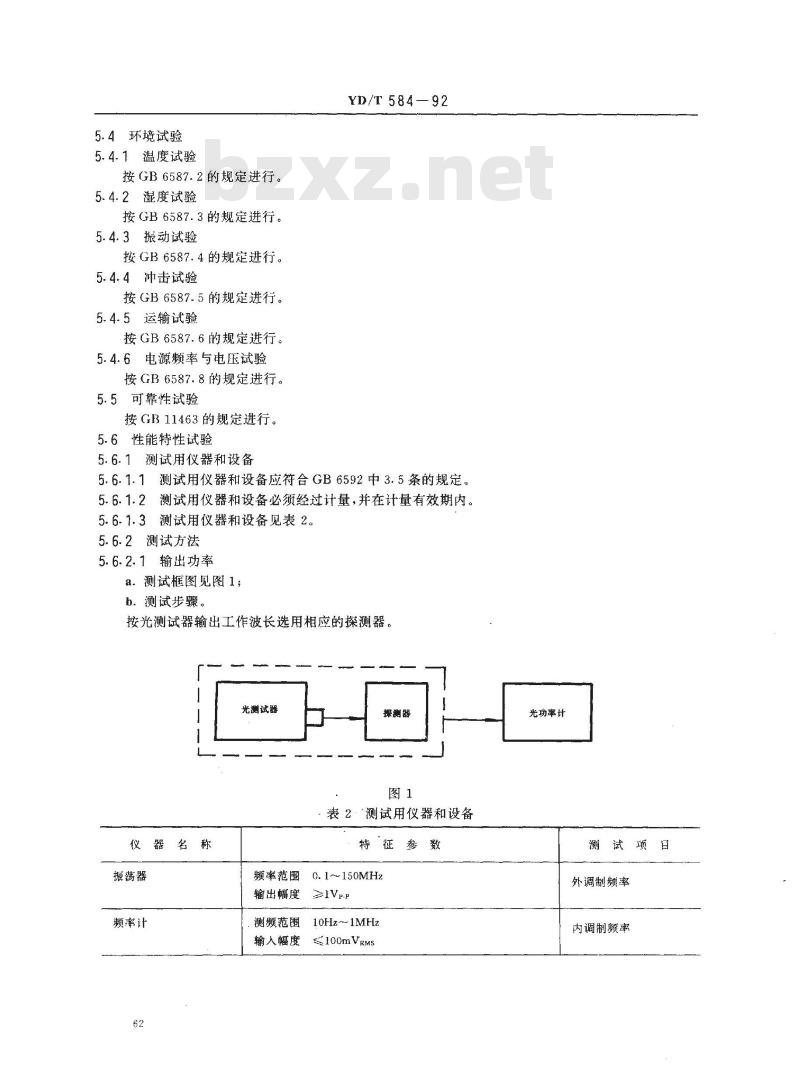

5.4环境试验
5.4.1温度试验
按GB6587.2的规定进行。
5.4.2湿度试验
按GB6587.3的规定进行。
5.4.3振动试验
按GB6587.4的规定进行。
5.4.4冲击试验
按GB6587.5的规定进行。
5.4.5运输试验
按GB6587.6的规定进行。
5.4.6电源频率与电压试验
按GB6587.8的规定进行。
5.5可靠性试验
按GB11463的规定进行。
5.6性能特性试验
5.6.1测试用仪器和设备
YD/T584—92
5.6.1.1测试用仪器和设备应符合GB6592中3.5条的规定。5.6.1.2测试用仪器和设备必须经过计量，并在计量有效期内、5.6.1.3测试用仪器和设备见表2。5.6.2测试方法
5.6.2.1输出功率
a.测试框图见图1：
b.测试步骤。
按光测试器输出工作波长选用相应的探测器。光测试器
仪器名称
振荡器
频率计
频率范围
输出幅度
测频范围
输人幅度
摄测器
表2·测试用仪器和设备
特征参数
0. 1~150MHz
≥IVp-P
10Hz-1MHz
≤100mVRMs
光功率计
测试项目
外调制频率
内调制频率
仪器名称
滤模器
光衰减器
光功率计及系列探测器
示波器
0/E变换器
（光/电变换器）
光纤连接器
YD/T 584 -- 92

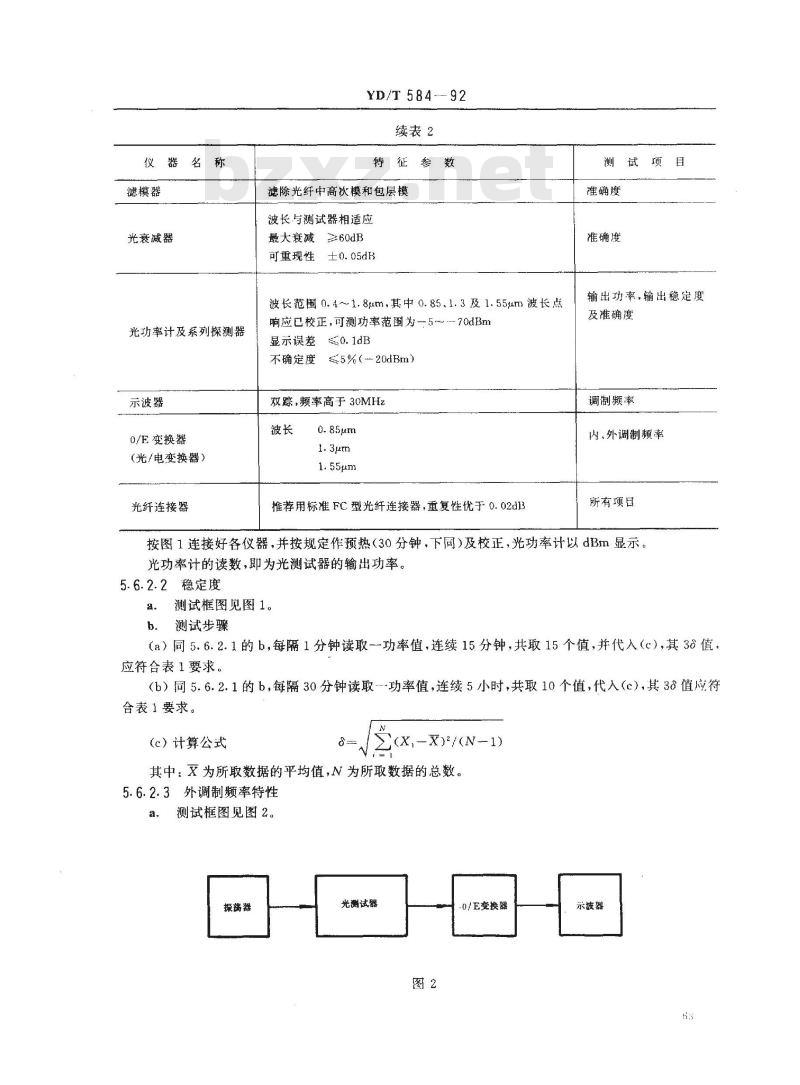

续表2
特征参数
滤除光纤中高次模和包层模
波长与测试器相适应
最大衰减≥60dB
可重现性
波长范围0.4~1.8gm，其中0.85.1.3及1.55um波长点响应已校正，可测功率范围为—5-70dBm显示误差≤0.1dB
不确定度
≤5%(20dBm)
双踪，频率高于30MHz
推荐用标准FC型光纤连接器，重复性优于0.02dB测
准确度
准确度
输出功率，输出稳定度
及准确度
调制频率
内、外调制频率
所有项目
按图1连接好各仪器，并按规定作预热（30分钟，下同）及校正，光功率计以dBm显示。光功率计的读数，即为光测试器的输出功率。5.6.2.2稳定度
测试框图见图1。
b．测试步骤
（a）同5.6.2.1的b，每隔1分钟读取一功率值，连续15分钟，共取15个值，并代入（c），其33值，应符合表1要求。
（b）同5.6.2.1的b，每隔30分钟读取-功率值，连续5小时，共取10个值，代入（c），其3a值应符合表1要求。
(c）计算公式
-X)2/(N-1)
其中：文为所取数据的平均值,N为所取数据的总数。5.6.2.3外调制频率特性
测试框图见图2。
报荡器
光测试器
.0/E变换器
示波器
测试步骤
YD/T 584—92
按光测试器的工作波长选择相应的0/E变换器。按图2连接好各仪器，且作好预热。按光测试器校正振荡器输出电平，使光测试器工作于外调制状态。改变振荡器频率，且保持其输出电平不变，在示波器上读取波形峰-峰值。令最大值为Vux，最小值为Vmin，则光测试器输出调制特性的幅频响应20lg（Vmax/Vmin）应符合表1要求。5.6.2.4内调制频率

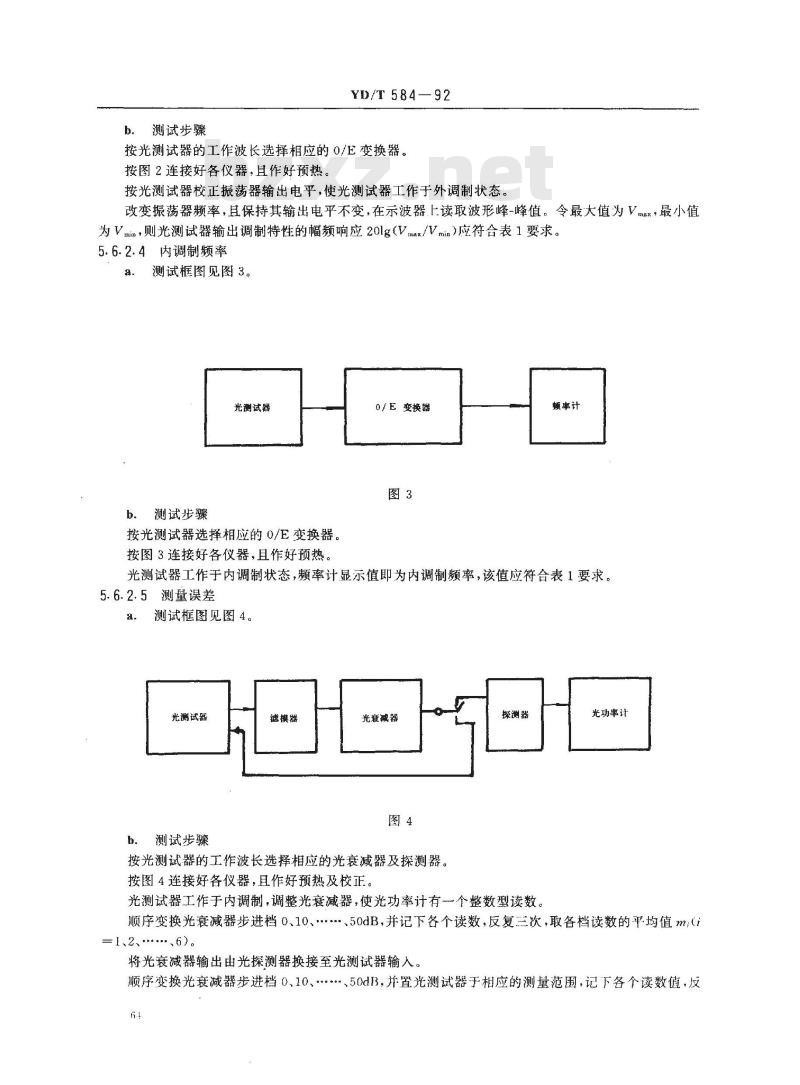

测试框图见图3。
光测试器
测试步骤
按光测试器选择相应的0/E变换器。按图3连接好各仪器，且作好预热。0/E变换器
矮率计
光测试器工作于内调制状态，频率计显示值即为内调制频率，该值应符合表1要求。5.6.2.5测量误差
测试框图见图4。
光测试器
测试步骤
滤模器
光衰减器
按光测试器的工作波长选择相应的光衰减器及探测器。按图4连接好各仪器，且作好预热及校正。探测器
光测试器工作于内调制，调整光衰减器，使光功率计有一个整数型读数。光功率计
顺序变换光衰减器步进档0、10..、50dB，并记下各个读数，反复三次，取各档读数的平均值m；(i=1.2、*..,6)。
将光衰减器输出由光探测器换接至光测试器输入顺序变换光衰减器步进档0.10、*、50dB，并置光测试器于相应的测量范围，记下各个读数值，反6.1
YD/T 584--92
复三次，取各档读数的平均值n(i一1、2、….、6）。其误差9;一m;一n;应符合表1要求。6检验规则
6.1检验分类
按GB6593规定分为鉴定检验和质量---致性检验。6.2检验项目
按GB6593表1中A组和C组规定进行。6.3抽样方案和合格判据
按GB6593中3.5～3.6条中有关规定进行。7包装、运输、标记、贮存
7.1包装
7.1.1光测试器的包装应按GB3873规定的要求进行。7.1.2光测试器随带文件(产品合格证，技术说明书，装箱清单等)应齐全。7.2运输
光测试器经包装后可用于常用的交通工具运输，在运输过程中必须小心轻放，严禁雨淋、日晒和摔碰。
7.3标志、标记
7.3.1产品标志
产品上应有：
产品型号和名称；
制造单位名称和商标；
制造日期或生产批号及其他有关标记；《制造计量器具许可证》标志。d，
7.3.2外包装标记
包装、贮运指示标记应符合GB191的规定。7.4存
7.4.1光测试器的贮存应按GB3873中1.3条的规定进行。7.4.2光测试器贮存超过六个月，应从包装箱内取出，通电、复查后再存入库内。65
附加说明：
本标准由中华人民共和国邮电部提出。YD/T584—92
本标准由邮电部电信传输研究所归口。本标准由邮电部武汉通信仪表厂负贵起草。本标准主要起草人张黎明。
