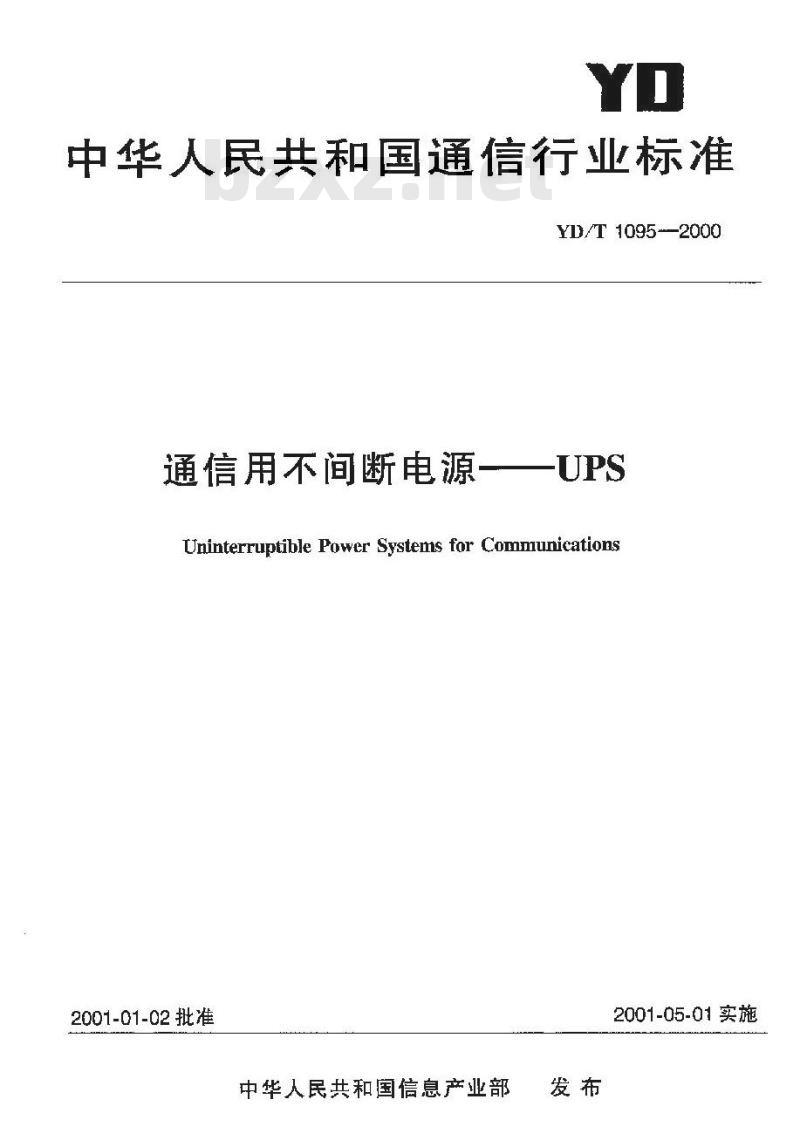

【YD通讯标准】 通信用不间断电源——UPS

中华人民共和国通信行业标准
YD/T 1095--2000
通信用不间断电源—UPS
Uninterruptible Power Systems for Communications2001-01-02批准
中华人民共和国信息产业部
2001-05-01实施
YDrr 1095—2000
1范围

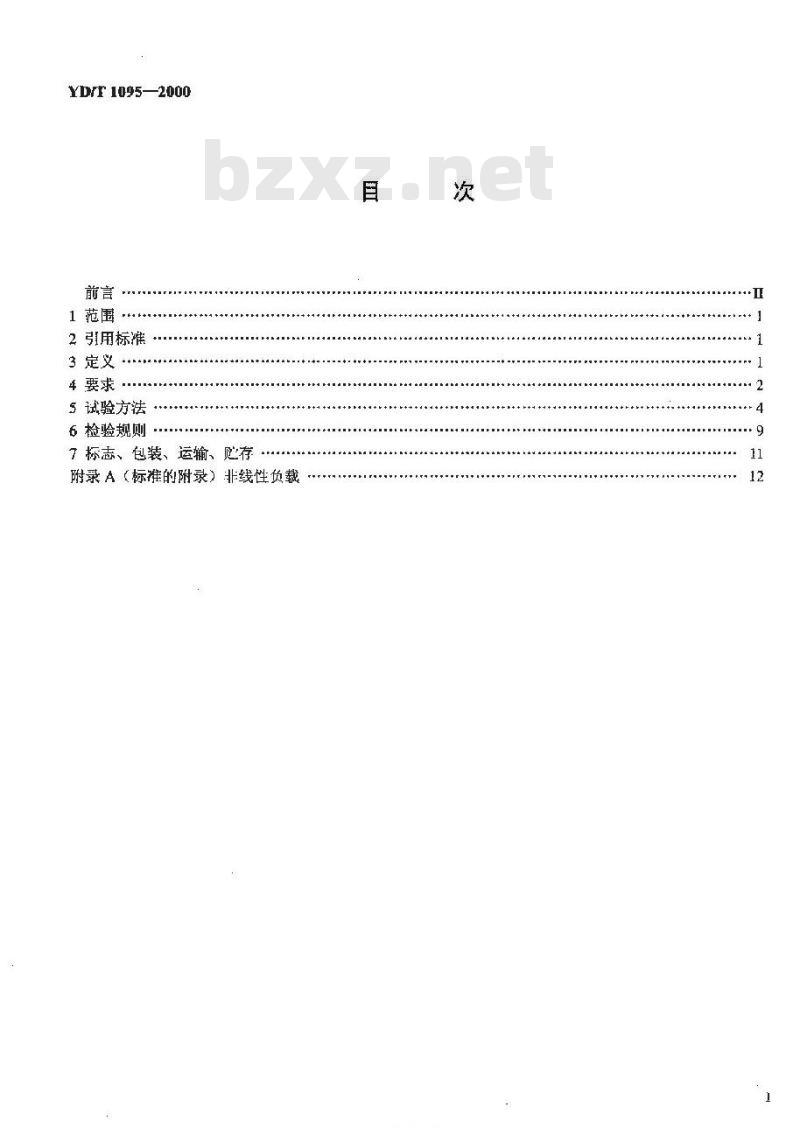

2引用标准
3定义
4要求·
5试验方法
6检验规则
7标志、包装、运辅、贮荐
附录A（标雅的附录）非线性负载目
YKAONiKAca
YD/T 10952000

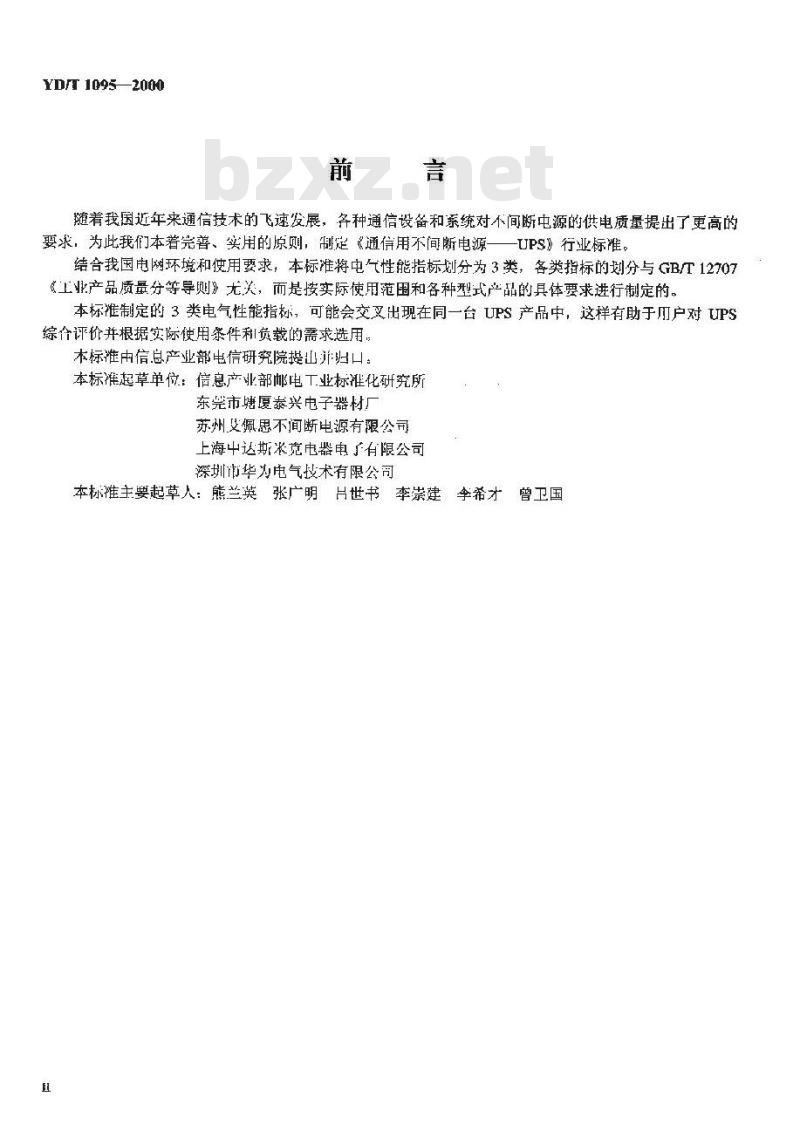

随着我国近年来通信技术的飞速发展，各种通信设备和系统对不间断电源的供电质量提出了更高的要求，为此我们本着完善、实用的原则，制楚《通信用不间断电源一一UPS》行业标准。结合我国电网环境和使用要求，本标准将电气性能指标划分为3类，各类指标的划分与GB/T12707《工业产品质量分等导则》尤关，而是按实际使用范围和各种型式产品的具体要求进行制定的。本标准制定的3类电气性能指标，可能会交叉出现在同一台UPS产品中，这样有助于历户对UPS综个评价并根据实际使用条件利负载的需求选用，本标准由信息产业部电信研究院提山开归口：本标准起草单位：信息产业部邮电工业标准化研究所东莞市塘厦泰兴电子器材厂
苏州叟佩思不间断电源有限公司上海中达斯米克电器电广有限公司深圳市华为电气技术有限公司
本标雅主要起草人：熊兰英　张广明　世书　李崇建　李希才　曾卫国1范围
中华人民共和国通信行业标准
通信用不间断电源
Uninterruptible Power Systemsfar Communicatioes
YD/T 1095—200G

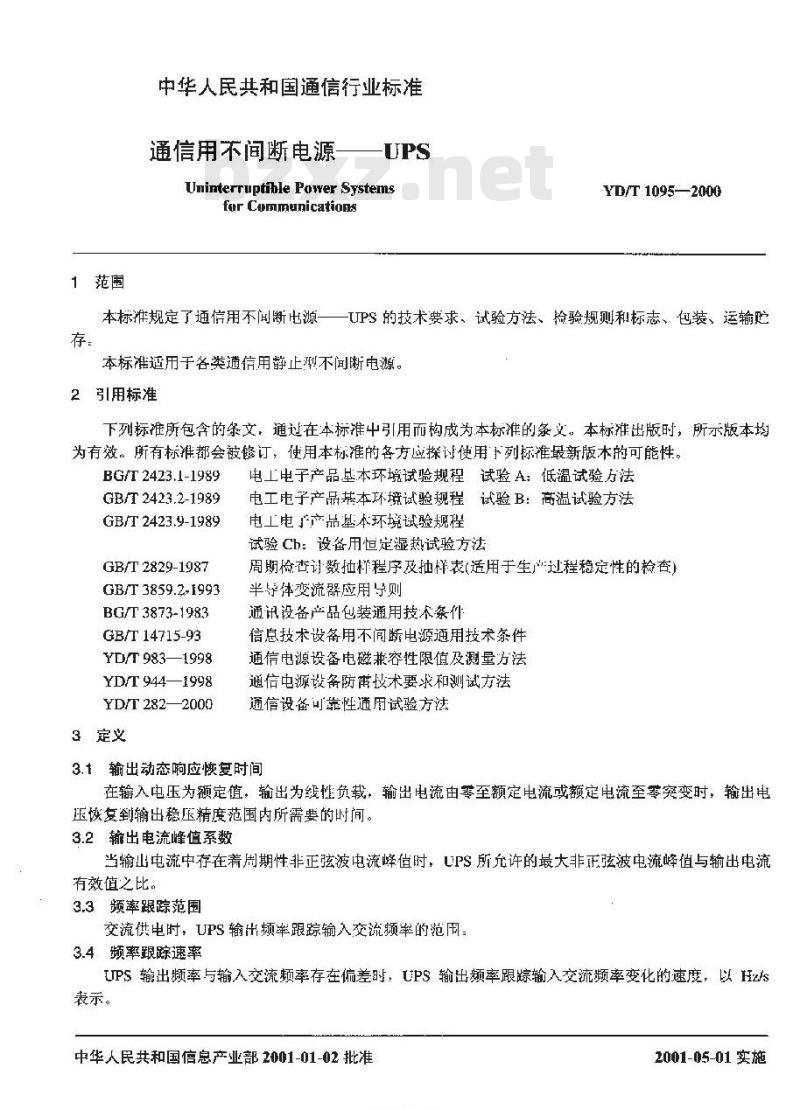

本标推规定了通信用不闻断出源一一UPS 的技术要求、试验方法、捡验规则和标志、包装、运输贮存。
本标准适用于各类通信用静止不间断电源。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条义。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标推的各方应探讨使用下列标准最新版本的可能性。BG/T 2423.1-1989
GB/T 2423.2-1989
GB/T2423.9-1989
GB/T 2829-1987
GB/T 3859.2-1993
BG/T 3873-1983
GB/T 14715-93
YD/T 983—1998
YD/T 944—1998
YD/T 2822000
3定义
电工电子产品基本环境试验规程试验A：低温试验方法电工电子产品基本环境试验规程试验B：高温试验方法电工电广产品基本环境试验规程试验Cb：设备用恒定湿热试验方法周期检杏讨数抽样程序及抽样表(适用于生过程稳定性的检查）半导体变流器应用导则
通讯设备产品包装通用技术条件信息技术设备用不间断电源通用技术条件通信电源设备电磁兼容性限值及測量方法通信中源设备防害技术要求和测试方法通信设备可靠性通用试验方法
3.1输出动态响应恢复时间
在输入电压为额定值，输出为线性负载，输出电流由零至额定电流或额定电流至零突变时，输出电玉恢复到输出稳压精度范围内所需要的时间。3.2输出电流峰值系数
当输出电流中存在着周期性非正弦波电流峰值时，UPS所允许的最大非正弦波电流峰值与输出电流有效值之比。
3.3频率跟踪范围
交流供电时，UPS输出频率跟踪输入交流频率的范用：3.4频率跟踪速率
UPS输出频率与输入交流频率存在偏差时：UPS输出频率跟踪输入交流频率变化的速度，以Hzfs表示。
中华人民共和国信息产业部2001-01-02批准TTIKAONTKAca
2001-05-01实施
3.5并机负载电流不均衡度
YD/T 10952000
当两台以上(含两分)具有并机功能的 UPS 输出端并联供电时，所并各行中电流值与平均电流偏差最大的偏差电流信与平均电流值之比。3.6T作方式
3.6.1正常工作方式
输入电压，负载在其允许范固内工作时、它的输出电性能、转旁路功能，同步锁相功能、电池充电块能均正常：
3.6.2电池逆变T作方式
其输入电压断下或超出允许范围，进入电池放电状态，输出电压正常。3.6.3旁路1作方式
EPS通过旁路为负载供电。
4要求
4.1环境条似
4.1.1正常使用条件
环境溢度：5℃～~40℃相对度≤03%(40土2)℃，无凝露海披高度应不超过1000m；超过1000m时应按GB/T3859.2规定降容使用。4.1.2存运输环境及机撼条件
温度：—25℃～+55℃(不含电池）振动、冲击条件应符合GB14715一93 中 5.3.2规定。4.2外观与结构
4.2.1机箱镀层牢固漆面勾称，无剥落、锈蚀及裂痕等现象。机箱表面平整，所有标牌、标记、文字符号应清晰、正碗、整齐，4.2.2
各种开关便于操作，灵活可获。4.2.3

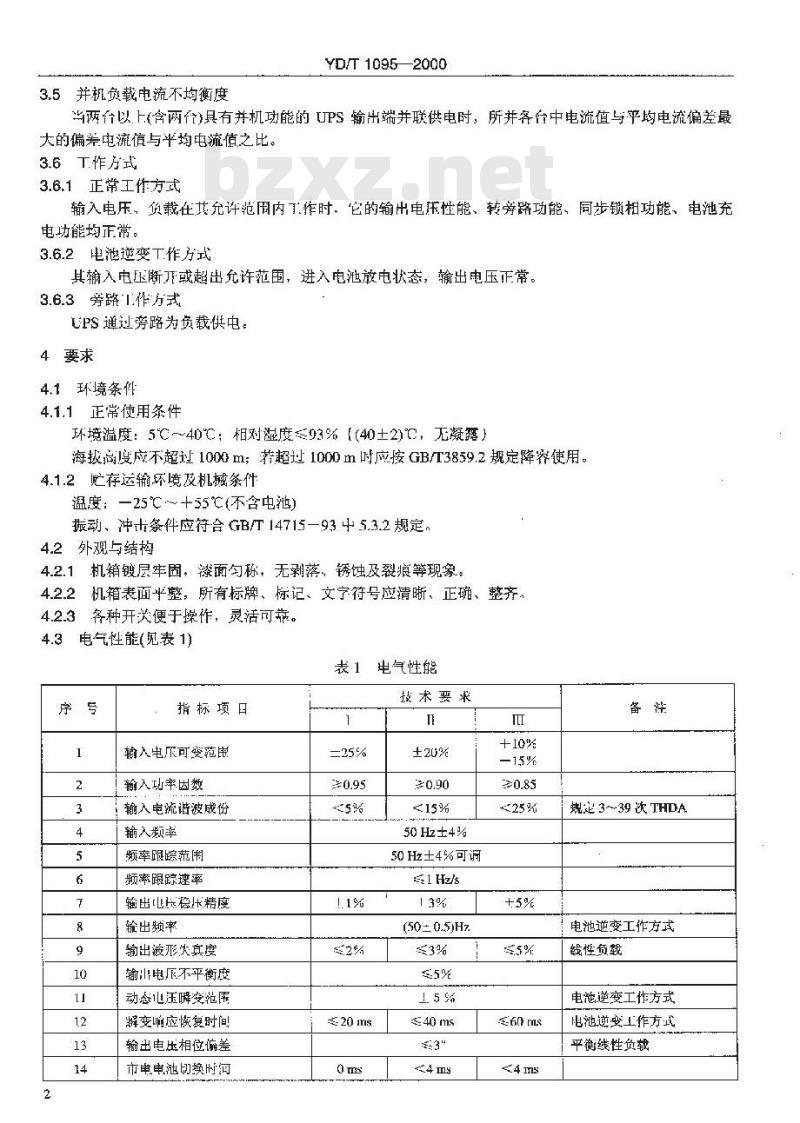

4.3电气性能(见表 1)
表电气性能
指标项口
辅入电爪可变范串
输入功率因数
！输入电流谐波成份
输入频率
频率限踪范围
频率跟踪速率
输出电长稳压精度
输出频率
输出波形失真度
输山电斥不平衡度
动态压瞬变范围
辉变响应恢复时间
输出电压相位偏差
市电电池切换时河
技术要求
50 Hz±4%
50Hz土4%可调
1 Hz/s
(50= 0.5)Hz
规定 3~39次 THDA
电池逆变工作方式
线性负载
电范逆变工作方式
电池逆变工作方式
平衡线性负载
指标项月
旁路逆变划换时间
电源效率
输山功西数
输出巾流峰值系数
过载能力
并机负载电流不均衡度
4.4电磁兼穿限值
4.4.1传导干扰
YD/T 1095—2000
续表1
技长费求
10 min
<55dB(A)
=10kVA
含80%
<60dB(A)
逆变添故障切焕时
正常工作方武
电池逆变工作方式
正常工作方式，过载125%
对有亚机功能的 UPS
在150kHz~-30 MHz频段内，系统屯源线_上的传导干扰中平应符个YD/T983一1998中5.1表2中规定的限值。
4.4.2电磁辐射干扰
在 30～1000 MHz频段内系统的电磁辐射十扰电压电-平应符合 YD/T 9831998 中 5.2表 4中规定的限值。
4.4.3抗干扰性能要求
应符合 YD/T 983一1998中 7.3表 9和续表9 中规定的判断准则4.5保护功能
4.5.1输出短路保护:
输山负载短路时，UPS应立即自动关闭输出，问时发出声光告警。4.5.2输出过载保护：
输出负载超过UPS额定负载时，应发出声光告臀；超出过载能力时，应转旁路供电4.5.3过漏度保护;
UPS 机内运行温度过高时，发出声光告警并白动转为旁路供电，4.5.4电池电低保护：
当UPS在电池逆变工作方式时，电池电压降至保护点时发出声光告警，停止供电。4.5.5输出过欠压保护；
UPS输出电压超过设定过、欠电压值时，发出市光告警并转为旁路供电。4.5.6抗雷击浪涌能力
UPS应具有防雷装置，能承受模拟雷击电压波形10/700uS，聪值为5kV的冲击5次，模拟雷击电流波形8/20us，幅值为20kA的冲击5次，每次冲击间为1min，设备仍能正常工作。4.6遥测、遥信性能
4.6.1UPS应具备RS232或RS485/422标准通信接口，并提供与通信接配套使用的通信线缆和各种告警信号输出端子。
4.6.2遥测：
一相输入电压、直流输入电压、三树输出电压、一相输出电流、输出颊率、标示蓄电池电压(可选)，标示著电池温度(可选）。
4.6.3遥信：
同步/不同步状态、UPS/旁路供电、蓄电池放电电压低、市电故障、UPS做障。3
HYTKAONYKACa
4.6.4电池组智能管弹功能
YD/T1095—2000
UPS应具有定期对电池组进行自动浮充、均充转换，电池纠自动温度补偿及电池组放电记录功能。4.7外壳防护要求
UPS保护接地装置与金属外壳的接地螺钉间应具有可掌的电气连接，其连接电阻应不大于0.1。4.8 安全要求
4.8.1绝缘电阻
UPS的输入端、输出端对地施加500V直流电压时：绝缘电阻应大于2M0。4.8.2绝缘强度
UPS 的输入端、输出端对地应能華受 50 Hz、20X0 V 的交流电压 1 min，漏电流应小于 10 mA：或 2800 V直流电压1min，漏电流应小于1mA，无击穿，无飞弧：4.8.3对地漏电流
UPS机壳对地的漏电流应不大于3.5mA。4.9可靠性要求，
UPS设备在正常使用环境条件下，平均无故障间隔时间MTBF应不小于10X00h（不含蓄电池）。5试验方法
电力多功能
分析仪(1)
5.1输入电压可变范围
图1测试电路
电力多功能
分析仪(2)
测试电路如图1所示。输出接额定非线性负载，在表1中规定的范围内调节交流输入电压，UPS应能满足表1中与输入电压变化有关的指标要求。5.2输入功率因数
测试电略如图1，将交流电源输出电压及频率谢至UPS输入标称值，输出加额定非线性负载，UPS在正常工作状态下，由电力多功能分析仪(1)直接测山输入功率因数，应符合表1规定。5.3输入电流谐波成分
测试电路如图1，将交流电源输山电压及频率调至UPS输入标称值，输出加额定非线性负载。UPS在正常工作状态下，由电力多功能分析仪I)测得UPS输入电流谐波成分，应符合表1中规定。5.4输入频率变化范围
测试电路如图I，将交流电源输出电压和频率调至UPS输入标称值，输出端加额定非线性负载，调节交流电源输出频率以50Hz为中心正负方向变化，UPS处于正常工作状态，应符合表1中规定。5.5频率跟踪范围
测试电路如图1，UPS输出加额定非线性负载，调节交流电源输出频率以50Hz为中心正：负方向变化，直至UPS输出频率不跟交流输入频率变化，交流电源输出频率正、负变化范围为UPS频率跟4
踪能力，应符合表1中规定。
5.6频率跟踪速率
YD/T 10952000
输入频率由跟踪频率范围下限至上限突变时，输入频率突变范围与输出频率跟踪至输入频率上限时，所用的时间比值即为频率跟踪速率，应符合表1中规定。5.7输出电压稳压精度
5.7.1测试电路如阁1，调节交流电源输出电压至UPS输入电压下限值，输出加额定线性负裁，由电力多功能分析仪(2)测量UPS输出电压U:5.7.2调节交流电源输出电压至UPS输入电压.七限值，输出空载，由电力多以能分析仪(2)测量UPS输出电压U输出电压稳定度山公式(1)计算，应衍合表1中规定。U,-U。×100%;
Ua-U。×100%.
UUPS 输出额定电压
5.8输出颊率
测试电路如图1，UPS在电池逆变工作状态下，输出加额定负载，由电力多动能分析仪(2)测出输出频率值应符合表1中规定。
5.9输山波形失真度
测试电路如图1，交流输入电压波形失真度应≤5%，输出端接额定线性负载，用电力多功能分析仪(2)分别测量交流供电和电池供电时的输出电压波形失真度应符合衣1中规定。5.10输出电压不平衡度
5.10.1平衡负载
测试电路如图2(a)，将交流电源的输出电压及频率调至UPS输入标称值，三相输出的UPS接平衡阻性负载，输出为额定容量时，用交流电压表分别测量兰相输出电正的线电压，分别为UaB、UBc、UcA见图2(b)。其中0和P是以CA为公共边作的两个等边三角形的两个顶点。电平不平衡度按公式(2)计算，并应符合表』中规定。
5.10.2100%不平衡负载
测试电路如图2(a)，将交流电源的输出电压及频率调至UPS输入标称值，使UPS 三相输出中的任意·相接额定线性负载，其它两相均为空载，用交流电压表测量UPS输出的相电压或线电压，中图2(b)及公式(2)计算输出电压不平衡度应符合表1中的规定。Y,=OB/PB=(UJU)%..
式中：Y为电压不平衡度：U.为电压的止序分量，V：U为电压的负序分量，V：3tin
示波器
图2测试电路
TKANIKAca
YD/T1095---2000
5.11动态电压瞬变范国和瞬变响应恢复时间测试电路如图2(a)：在电池逆变工作时用记忆示波器测量输出动态电压瞬变范围和瞬变响应恢复时向
5.11.1线性负载电流从零突变到额定电流或从额定电流突变到零。5.11.2瞬变幅值和响应恢友时闻间从记忆示波器的波形上读出，经计算应符合表1中规定。5.12输出电压相位偏差
测试电路如图2(a)，三相输出的UPS接平衡额定阻性负载，交流输入电压为额定值，用相位差计测最一相输出的相电压或线电压的相位差，其值应符介表1中规定。电池供电时的检验方法同上。其值应符合表1中规定。5.13市电、电池切换时间
测试电路如图2(a)，调节负载电流使UPS工作在半载情况下，用记忆示波器测出由电网供电切换到电池供电、出电池供电切换到电网供电的UPS输H电压波形，由示波器上读出切换时间应符合表1中规定。
5.14旁路逆变切换时间
测试电路如图2a)，UPS由止常T作方式转旁路T作，再由旁路工作转正常工作方式，用记忆示波器分别测出旁路开关通断切换过程的UPS输出电压波形，出示波器上读出切换时间应符合表1中规定。5.15电源效率
测试电路如图1，输入电压为额定值，输出接线性负载，将电力多功能分析仪分别接在UPS输出端和输入端，UPS处于正常工作方式，分别测量UPS输出额定容量时的输入有功功率（不含电池充电功率）输出有功功率。输出有功功率与输入有功功率之比的百分数即为效率，应符合表1巾规定。5.16输出功率因数
5.16.1测试电路如图3，将交流电源的输出电压及频率调至UPS输入的标称值，5.16.2调节非线性负载的输入功率因数在小范围内变化，由电力多功能分析仪测得非线性负载的输入功率因数符合表1中的规定，并使UPS输出达到额定容量(kVA)，UPS能正常丁作。5.17输出电流峰值系数
5.17.1测试电路如图4，将交流电源输山电压和频率调至UPS输入的标称值，输出接非线性负载，在电池逆变状态下使UPS达到额定输出容最(kVA).A
图3测试电路
功能分析仪此内容来自标准下载网
非线性负载
YD/T 1095- - 2000
示波器
图4测试电路
5.17.2保持UPS输出额定容量不变，调整非线性负载峰值中流。非
残性负载
5.17.3分别用示波和电力多能分析仪测量取样电阻R两端的峰值电压V及A相的有功功率PA。输出电流峰值系数按公式(3)计算，计算结果应符合表1中规定，FA
Vp·VA
式中，VA为A相相电压；R为取样电阻值（建议R(0.01-0.02)监）：Ps为被测相的视在功率。Ps
5.18过载裁能力
测试电路如图1，输出为线性负载，调节负载电流将输出功率增加到额定输出有功功率的125%，用秒表记录UPS能正常运行的时间应符介表！中规定。5.19噪声
UPS输山为非线性负载并处丁满载工作状态时，在设备正前方1m、高度的1/2处用声级计测量其值应符合表1中规定。
5.20并机负载电流不均衡度
5.20.1将两台或两台以上.同型号同容量的UPS，按生产」商的技术要求将UPS的输出端并联，在并联后的输出端加系统额定负载的95：5.20.2同时测量每台UPS的输出电流，输出电流不均衡度按公式(4)计算Im-Iain
其中，Y为负载电流不均衡度(取最人值)：Mm为单台输出最大和最小负载电流：1o.为系统输出负载总电流：n为并机台数。
5.21电磁兼容限值
5.21.1传导十扰试验
按YD/T983—1998中5.5.1的规定逊行试验，应符合本标准中4.4.1规定。5.21.2电磁辐射于扰试验
按YD/T983—19985.5.2的规定进行试验：应符合本标准中4.4.2规定。5.21.3抗干扰性能试验
按YD/T983—1998中7.4规定的测试方法过行试验，应符合本标准中4.4.3的要求。TTYKAONYKAca
5.22保护功能
5.22.1短路保护
YD/T 10952000
输入电压为额定值时，使UPS的输出端用合适的接触器短路，同时发出市光告警，排除短路后，应能正常工作。
5.22.2输出过载保护
UPS电源在正常工作时，调节输出电流使其过载，UPS 应转旁路T作或肖动关机并有声光告警。过载排除后，应能正常工作。
5.22.3过温度保护
UPS输入电压为标称值，使机内温度达到过温保护点，UPS应有过温声光告警并转旁路T作，等机内温度降至安全温度后，UPS应能正常T作：5.22.4电池电压低保护
UPS由电池供电，输出接一定负载，当电池电压降至欠压保护点时应有声光告警，并自动关机。5.22.5输出过久压保护
UPS正常工作时，调节输出电压超低或低于设定值时，UPS应有而光告攀并自动关机或转为旁路供电：
5.22.6抗雷击浪涌能力
按YD/T994—1998中5.2的规定进行试验，应符合本标准中4.5.6的要求。5.23遥测、遥信性能
5.23.1检查UPS有无RS232、RS422/485接口和/或各种告警信号输出端了5.23.2根据提供的通信协议检查UPS遥测利遥信内容，应符合本标准4.6.2和4.6.3的要求。5.23.3电池组智能管理功能
模拟检查电池组定时浮充、均充转换功能，并检查是否具有电池组充电温度补偿功能和电池组放电记录功能，应符合本标准4.6.4的要求。5.24外壳防护要求
用微欧微伏表测接地置与金属外壳的接地螺衍间的接触电阻值，应符合本标推中4.7的规定。5.25安全要求
5.25.1绝缘电阻
用绝缘电阻测试仪(500V档)分别测量其输入端对地、输出端对地的绝缘电阻值。其值应大于2MQ。5.25.2绝缘强度
用耐压测试仪分别对UPS输入端对地、输山端对地按本标准中4.8.2规定的要求试验，并符合4.8.2要求。
5.25.3对地漏电流
用自动泄漏电流测试仪，测量UPS机壳对抛的漏电流值应符合本标准中4.8.3规定，5.26可靠性试验
按YDT282一2000中5.5的统计试验方案与选择进行试验。5.27外观与结构
日测设备的外观与结构应符合本标准中4.2的规定，5.28环境试验
5.28.1低温则存试验
试验方法按GB2423.1中“试验A”进行。品无包装、不通电不含电池，试验温度为（一25土3)℃试验持续时间为16h：在标准大气条件下恢复2h后，UPS应能正常工作。5.28.2低温T作试验
试验方法按GB2423.1中“试验A”进行：产品无包装，布试验温度为(+5土2)C条件下，通电加额定负载保持2h，UPS应正常工作并衍合表1中规定，8
5.28.3高温贮存试验
YD/T1095—2000
试验方法按GB2423.2巾“试验B”进行(不含电池）产品无包装、不通电：试验温度为：（55士2)℃：试验持续时间为16h。在标准人气条件下恢复2h后，UPS应能正常工作。5.28.4高温 T作试验
试验方法按GB2423.2中“试验B”进行。产品无创装，试验温度为(40士2)C：通中加额定负载保持2h，LPS 应正常T作并符合表1中规定。5.28.5恒定激热试验
试验法按GB/T2423.9中“试验Cb”进行，产品光包装、不通电：试验温度为(40土2)℃，相对湿度为(93士3)%，试验持续时间48h，试验后取出样品在止常环境下恢复2h后，UPS应能正常工作准应符合农1中规定。
5.28.6振动、冲击试验
试验方法按GB/T14715-93中6.6.4和6.6.5规定进行：试验后UPS不应有机械损坏，紧固件不应松动，通电后应能正常工作。
6检验规则
检验分类
有交收检验和例行检验两种检验。6.2交收检验
6.2.1交收检验必须逐台进行
6.2.2交收检验的项目利顺序按表3规定进行。检验中出现任一故障，应停止检查，待查出故障原因并排除后，并做出协记重新进行交收检验：6.2.3
若仍出现故障，则判该产品为不合格。6.3例行检验
6.3.1连续生产的产品，少每年进行次例行检验：传导干扰、电磁辐射十扰、抗下就性能指标至少每3年进行-次。当更改设计和主要工艺或更换主要元件或材料时，应进行例行检验。6.3.2例行检验的样品应在交收检验合格的产品中随机抽取，其数量为2台。试验按GB2829-87进行，扯样采用判别水平1的次抽样方案：产品质量以不合格数表示，不合格质量水平(RQL)应符合表2规定
表2RQL及判定数值表
不合格分类
RQL及判定数值
40 （2: 0,1)
6.4交收检验和例行检验的试验项目接表3进行。表3交收、例行试验项目
检验项目
输入电压可变范围
输入功率因数
输入电流谐波成份
输入频率变化范围
不合铬类别
YYTKANTKAC&
120 [2; 2. 33
