标准简介:

本文件规定了用于42 MPa,四螺钉紧固的方形法兰夹型式的硬管接头和软管接头(DN25~DN80)的法兰头、法兰夹、法兰油口和安装面的通用要求和尺寸;也规定了配合使用的密封圈及密封槽的要求和尺寸。 本文件适用于不便使用螺纹管接头的工业和商用产品的液压系统的连接件。


标准内容标准内容

部分标准内容:

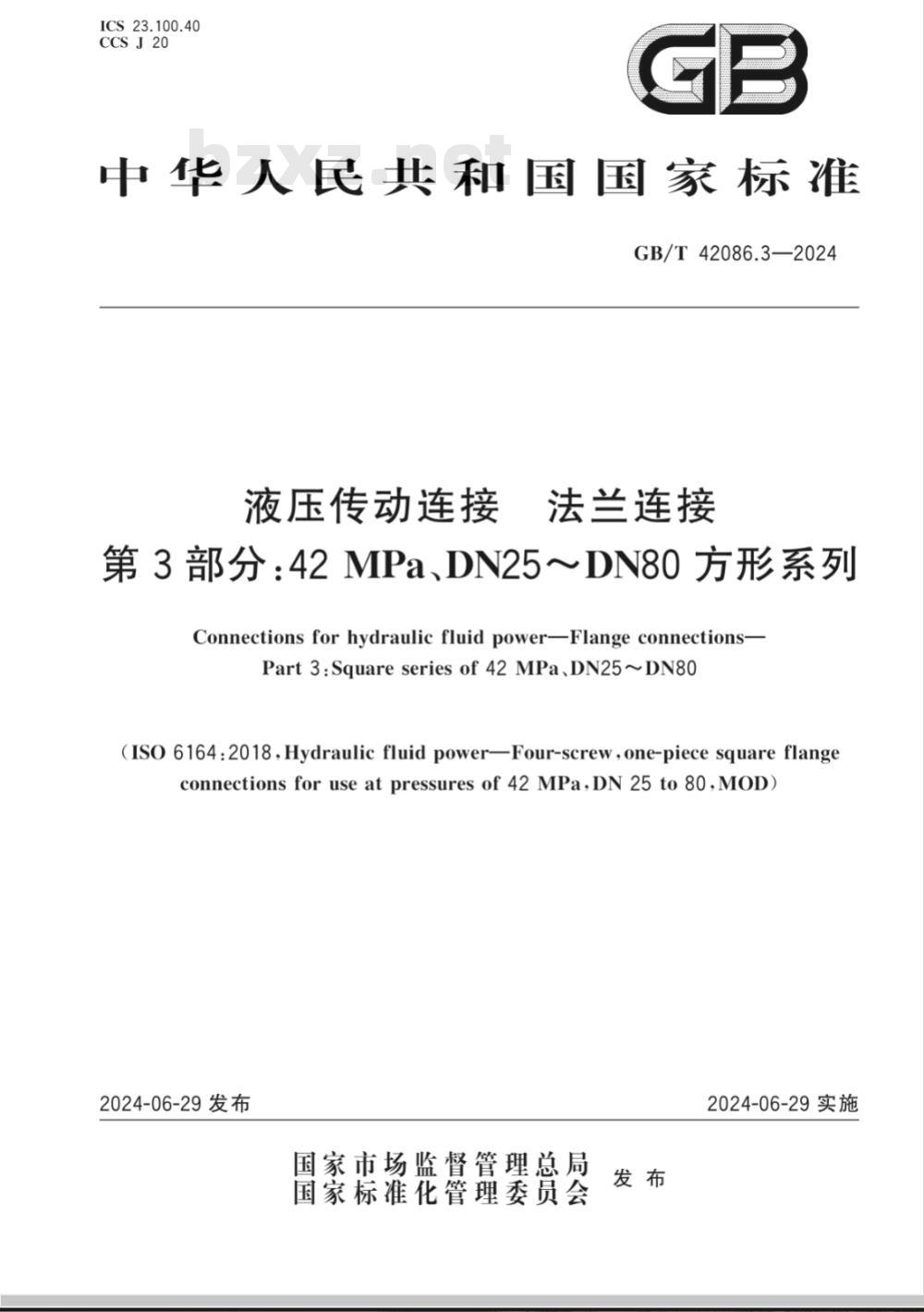

ICS 23.100.40
CCSJ20
中华人民共和国国家标准
GB/T42086.3—2024
液压传动连接
法兰连接
第 3 部分:42 MPa、DN25~DN80 方形系列Connectionsforhydraulicfluid power-Flangeconnections-Part3:Squareseriesof42MPa、DN25~DN80(ISO6164:2018,HydraulicfluidpowerFour-screw,one-piece squareflangeconnectionsforuseatpressures of 42MPa,DN25to80,MOD)2024-06-29发布
国家市场监督管理总局
国家标准化管理委员会
2024-06-29实施

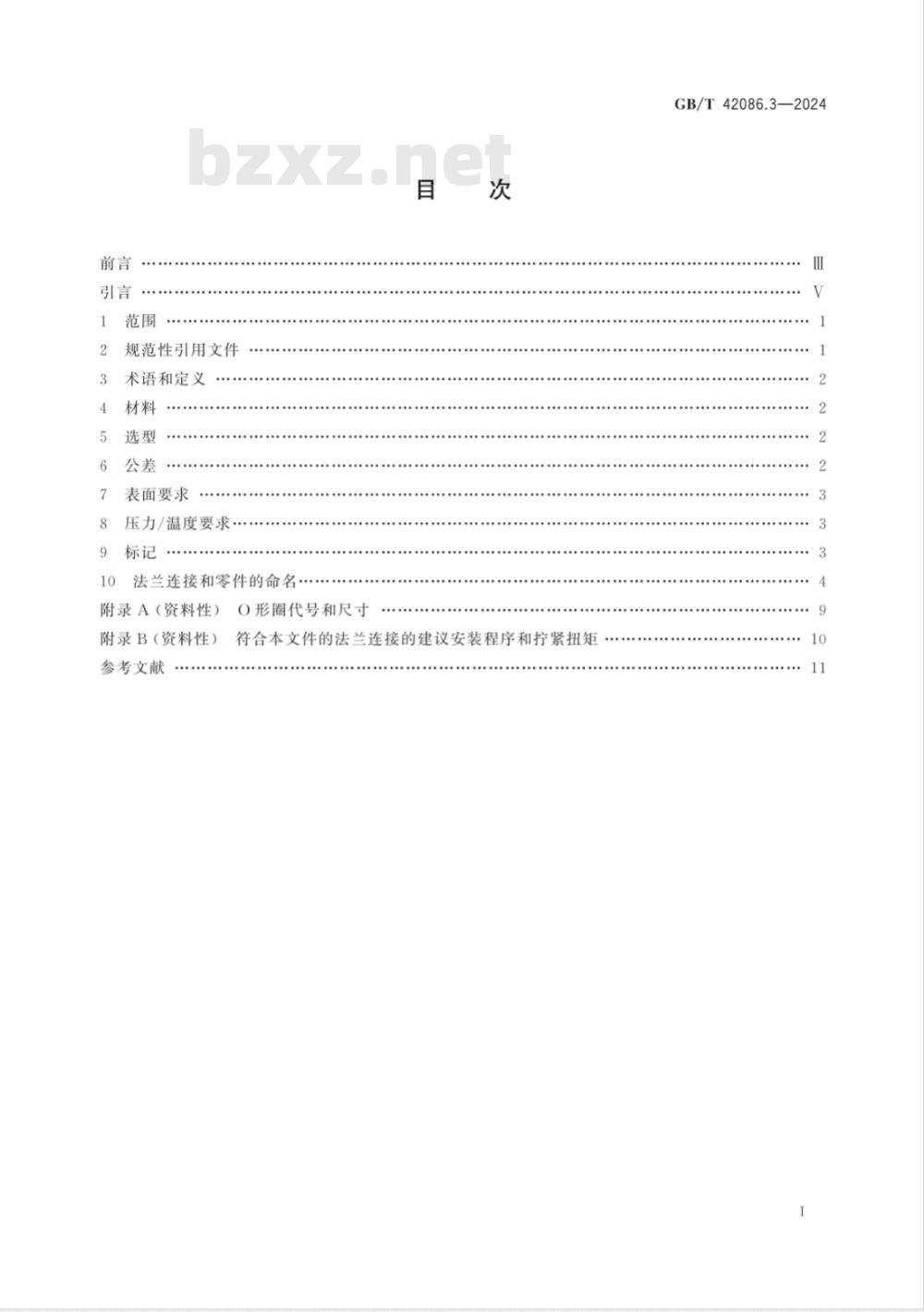

规范性引用文件
术语和定义
表面要求
压力/温度要求
法兰连接和零件的命名.
附录A(资料性)
附录B(资料性)
参考文献
O形圈代号和尺寸
符合本文件的法兰连接的建议安装程序和拧紧扭矩GB/T42086.3—2024
GB/T42086.3—2024
本文件按照GB/T1.1一2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。
本文件是GB/T42086《液压传动连接法兰连接》的第3部分。GB/T42086已经发布了以下部分:
一第1部分:3.5MPa~35MPa、DN13~DN127系列一第2部分:42MPa、DN13~DN76系列;第3部分:42MPa、DN25DN80方形系列,本文件修改采用ISO6164:2018《液压流体传动用于42MPa、DN25DN80的四螺钉一体式方法兰连接》。
本文件与ISO6164:2018相比做了下述结构调整:4.5对应ISO6164:2018中4.4的注,4.6对应ISO6164:2018中图1与表1之间的独立段。本文件与ISO6164:2018的技术差异及其原因如下:用规范性引用的GB/T17446替换了ISO5598(见第3章),以适应我国的技术条件,提高可操作性;
用规范性引用的GB/T41354替换了ISO10763(见第4章),以适应我国的技术条件,提高可操作性;
用规范性引用的GB/T70.1替换了ISO4762、GB/T3098.1替换了ISO898-1、GB/T5783替换了ISO4017(见4.3),以适应我国的技术条件,提高可操作性;用规范性引用的GB/T3452.2替换了ISO3601-3(见4.4),以适应我国的技术条件,提高可操作性;
用规范性引用的GB/T97.1替换了ISO7089(见4.6),以适应我国的技术条件,提高可操作性;
一用规范性引用的GB/T1804替换了ISO2768-1(见6.1),以适应我国的技术条件,提高可操作性;
用规范性引用的GB/T10125替换了ISO9227(见7.1、7.2),以适应我国的技术条件,提高可操作性;
更改了盐雾试验过程中可出现红色锈斑部位的技术条件(见7.3),以适应我国的技术条件,提高可操作性;
用规范性引用的GB/T131替换了ISO1302(见7.7),以适应我国的技术条件,提高可操作性;用规范性引用的GB/T26143替换了ISO19879(见8.1),以适应我国的技术条件,提高可操作性;
用规范性引用的GB/T193替换了ISO261(见表1),以适应我国的技术条件,提高可操作性;用规范性引用的GB/T196替换了ISO724(见表1、表B.1),以适应我国的技术条件,提高可操作性。
本文件还做了下列编辑性改动:将标准名称更改为《液压传动连接法兰连接第3部分:42MPa、DN25~DN80方形系列》:-增加了注(见7.2);
更正了ISO6164:2018的文字编辑性错误,删除了句中的“表2”(见8.3);m
GB/T42086.3—2024
一图1中增加了标引序号7、8及说明;—删除了表1中的脚注c;
——增加了无槽法兰头的图示(见图4)及命名示例;调整了附录的顺序。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。本文件由全国液压气动标准化技术委员会(SAC/TC3)归口。本文件起草单位:北京机械工业自动化研究所有限公司、合肥福晟机械制造有限公司、国家智能制造装备产品质量监督检验中心(浙江)、宁波新宏液压有限公司、厦门擎华智能传动有限公司、天津市精研工程机械传动有限公司、江阴市洪腾机械有限公司、北京华德液压工业集团有限责任公司、中国机械总院集团海西(福建)分院有限公司、浙江海格威液压科技有限公司、山西冠力法兰股份有限公司、河北优路流体技术有限公司、河北中美特种橡胶有限公司、山西吴坤法兰股份有限公司。本文件主要起草人:曹巧会、郑智剑、董奋祥、吴英华、谢尚斌、王克文、余彦冬、焦玲、刘文志、王涌潮、陈国豪、李增益、李阳、张博、张洪。IV此内容来自标准下载网
GB/T42086.3—2024
在液压系统中,法兰式管接头作为重要的管路连接用液压元件,不仅要求安全可靠无泄漏,还要求实现系列化和标准化。GB/T42086旨在规范法兰连接的通用要求和尺寸,拟由三个部分构成,第1部分:3.5MPa~35MPa、DN13~DN127系列。目的在于确定3.5MPa~35MPa压力等级、用于四螺钉紧固的分体式及一体式法兰夹型硬管接头和软管接头(DN13~DN127)的法兰头、分体式法兰夹(FCS和FCSM)、一体式法兰夹(FC和FCM)、油口和安装面的通用要求和尺寸规范,以及配合使用的密封圈和密封槽的尺寸。第2部分:42MPa、DN13~DN76系列。目的在于确定42MPa压力等级、用于四螺钉紧固的分体式及一体式法兰夹型硬管接头和软管接头(DN13~DN76)的法兰头、分体式法兰夹(FCS和FCSM)、一体式法兰夹(FC和FCM)、油口和安装面的通用要求和尺寸规范,以及配合使用的密封圈和密封槽的尺寸。第3部分:42MPa、DN25~DN80方形系列。目的在于确定42MPa压力等级的方形法兰(DN25~DN80)通用要求和尺寸规范,以及配合使用的密封圈和密封槽的尺寸。V
1范围
液压传动连接法兰连接
GB/T42086.3—2024
第3部分:42MPa、DN25DN80方形系列本文件规定了用于42MPa,四螺钉紧固的方形法兰夹型式的硬管接头和软管接头(DN25~DN80)的法兰头、法兰夹、法兰油口和安装面的通用要求和尺寸;也规定了配合使用的密封圈及密封槽的要求和尺寸。
本文件适用于不便使用螺纹管接头的工业和商用产品的液压系统的连接件。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T70.1内六角圆柱头螺钉(GB/T70.1—2008,ISO4762:2004,MOD)GB/T97.1平垫圈A级(GB/T97.1—2002.eqvISO7089:2000)GB/T131产品几何技术规范(GPS)技术产品文件中表面结构的表示法(GB/T131—2006,ISO1302:2002IDT)
GB/T193
GB/T196
GB/T1804
普通螺纹直径与螺距系列(GB/T193—2003,ISO261:1998,MOD)普通螺纹基本尺寸(GB/T196—2003.ISO724:1993,MOD)一般公差未注公差的线性和角度尺寸的公差(GB/T1804—2000,eqvISO2768-1:GB/T3098.1
GB/T3452.2
紧固件机械性能螺栓、螺钉和螺柱(GB/T3098.1-2010ISO898-1:2009,液压气动用O形橡胶密封圈
第2部分:外观质量检验规范(GB/T3452.2-2007,ISO3601-3:2005.IDT)
六角头螺栓全螺纹(GB/T5783—2016,ISO4017:2014,MOD)GB/T5783
GB/T10125
GB/T17446
GB/T26143
GB/T41354
人造气氛腐蚀试验盐雾试验(GB/T10125—2021,ISO9227:2017,MOD)流体传动系统及元件词汇(GB/T17446—2024ISO5598:2020,MOD)液压管接头试验方法(GB/T261432010,ISO19879:2010,IDT)液压传动无缝或焊接型的平端精密钢管尺寸与公称压力(GB/T41354-2022,ISO10763:2020,MOD)
ISO48-21)
硫化橡胶或热塑性橡胶硬度测定第2部分:硬度在10IRHD和100IRHD之间(Rubber,vulcanized or thermoplasticDetermination of hardness-Part 2:Hardness between 1o IRHD and100IRHD)
ISO3601-1流体传动系统O形圈第1部分:内径、横截面、公差和命名代号(Fluidpowersys-tems—O-ringsPart1:Insidediameters,cross-sections,tolerances anddesignation codes)注:GB/T3452.1—2005液压气动用O形橡胶密封圈第1部分:尺寸系列及公差(ISO3601-1:2002,MOD)1)ISO6164:2018中规范性引用的ISO48已被ISO48-2替代。1
GB/T42086.3—2024
3术语和定义
GB/T17446界定的术语和定义适用于本文件。4材料
警告:本文件的使用者,如果法兰油口不是碳钢材料,应选用合适的材料,确保满足要求的工作压力。另外,硬管材料和壁厚取决于选择的工作压力和硬管直径。硬管尺寸应按GB/T41354计算。4.1法兰夹:应采用黑色金属材料制成,且在成品状态下具有以下特性。—最小屈服强度:330MPa。
—最小断后伸长率:5%。
4.2法兰头:应采用黑色金属材料制成,且在成品状态下具有以下特性。最小屈服强度:330MPa。
最小断后伸长率:10%。
4.3除非另有规定,否则应选择使用下列螺钉中的一种:符合GB/T5783的六角头螺栓,性能等级不低于GB/T3098.1的10.9级;符合GB/T70.1的内六角圆柱头螺钉,性能等级不低于GB/T3098.1的10.9级,4.4除非另有规定,O形圈应由丁橡胶(NBR)制造,硬度(IRHD)为90士5,按ISO48-2测量,在第8章规定的压力和温度下使用和测试。附录A中表A.1中规定的O形圈应符合ISO3601-1中规定的相关规格的尺寸和A级公差,并且应符合或超过GB/T3452.2质量接受准则中的N级。如果法兰连接用于超出第8章规定的温度范围,应使用其他相应耐温材料的O形圈。4.5符合本文件的法兰管接头包含弹性密封件。除非另有规定,制造和交付时,管接头需带弹性密封件并能适用于规定的石油基流体的工作温度范围。这些管接头和弹性密封件用于其他液压流体时,可能导致工作温度范围和相容性不适合。根据需要,制造商可提供能应用于非石油基液压油的管接头和弹性密封件以满足相应的要求,6宜使用平垫圈,垫圈应符合GB/T97.1(HV300)A级并和螺钉规格匹配。4.6
5选型
以下规定是对表1~表4中尺寸数据的补充。a)
应按图3和表3的油口尺寸,选择匹配的公称法兰夹尺寸。b)
图4和表4所示的法兰头尺寸,应按已选的法兰夹和油口尺寸进行选择,O形圈尺寸代号应与表A.1对应,尺寸应符合ISO3601-1。c)
螺钉的规格和长度应按表1进行选择。e
螺钉类型、螺纹规格和长度应按4.3进行选择。f)通过与法兰头最大通孔直径相关的公称法兰规格,选择法兰管接头的规格。6公差
6.1除非另有规定,未注公差应符合GB/T1804的m级(中级)。6.2表1~表4中给出的尺寸和公差适用于电镀或其他表面处理完成后的成品。2
7表面要求
GB/T42086.3—2024
7.1除非供需双方另有约定,所有碳钢法兰夹和碳钢法兰头(焊接法兰头除外)外表面的涂层应通过按GB/T10125进行的至少72h中性盐雾试验。焊接法兰头应使用涂油、磷化处理或其他不影响焊接性能的方法进行防腐蚀处理,并应通过按GB/T10125进行的至少16h中性盐雾试验,7.2螺钉和垫圈应使用磷化处理或其他不会产生氢脆的方法进行防腐蚀处理,通过按GB/T10125进行的至少16h中性盐雾试验。
注:本文件规定的扭矩值按磷化处理的螺钉确定。3在盐雾试验过程中,任何部位出现红色锈斑应视为不合格,下列指定部位除外:7.3
所有内部流道;
棱角,如六角的尖端、锯齿状和螺纹牙顶(这些部位由于批量生产或运输的影响使镀层或涂层产生机械损伤);
一由于扣压、扩口、弯曲或其他电镀后的金属成型操作所引起的机械变形的区域;一试验箱中零件悬挂或固定处(这些位置可能聚积冷凝物)。7.4考虑到对环境的影响,不应镀镉。不优先使用六价铬镀层。镀层的改变可能影响装配扭矩,必要时需重新验证。
7.5在贮存和运输期间,内部流道应避免受到腐蚀。7.6法兰接头中应没有可见的污染物、毛刺、氧化皮和碎屑以及其他可能会影响零件功能的缺陷。除非另有规定,所有机加工表面的粗糙度应满足Ra≤6.3um。7.7密封表面应光滑。刀具产生的环形痕迹形成的表面粗糙度按GB/T131中MRR应为Ra≤3.2um,O形圈槽在垂直方向、径向或从底部到外径处螺旋形的划痕宽度不应大于0.13mm。7.8其他规定要求见图1~图4。
3压力/温度要求
符合本文件的法兰连接应通过GB/T26143(带2个直通管接头的1型试验组件,或4型)规定的爆破和脉冲循环试验。压力波动高于额定压力等级时,会降低法兰连接的可靠性,宜在设计液压系统时给予考虑。
8.2符合本文件的碳钢法兰连接,应在不低于一20℃的温度下进行装配。在一40℃~十120℃温度范围内应适用于表1规定的最高工作压力。8.3符合本文件的不锈钢法兰连接,应在不低于一20℃的温度下进行装配。在一60℃~十100℃温度范围内应适用于表1规定的最高工作压力。在更高温度下使用时,需与制造商协商降低压力等级9标记
法兰头应有永久性的标记,至少应包括:9.1
制造商的名称或商标;
公称规格。
9.2法兰夹应有永久性的标记,至少应包括:a)
制造商的名称或商标;
公称规格。
