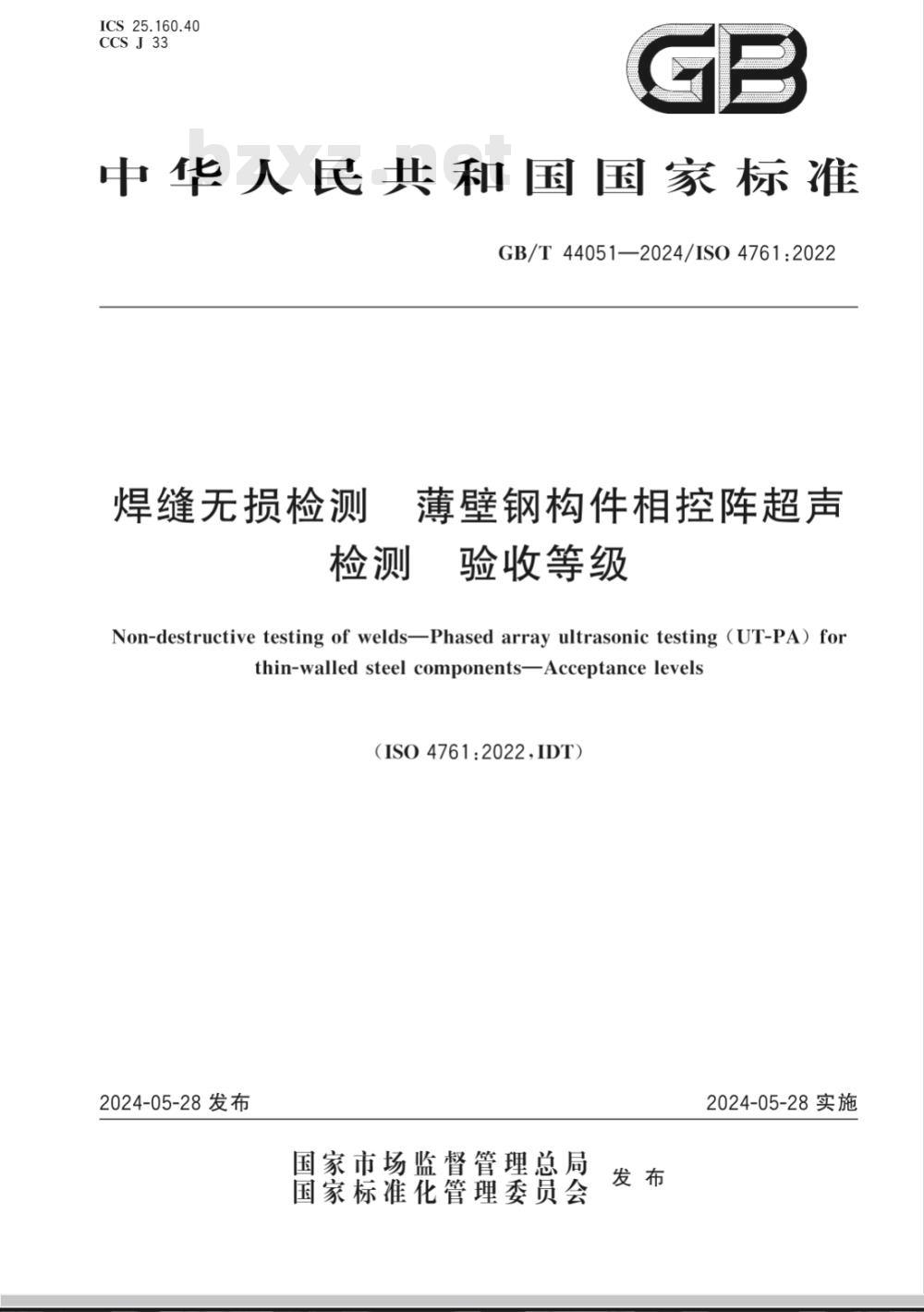

【国家标准】 焊缝无损检测 薄壁钢构件相控阵超声检测 验收等级

ICS 25.160.40
CCSJ33
中华人民共和国国家标准國
GB/T44051—2024/IS04761:2022焊缝无损检测
薄壁钢构件相控阵超声
验收等级
Non-destructive testing of welds-Phased array ultrasonic testing (UT-PA) forthin-walledsteelcomponentsAcceptancelevels（ISO4761:2022.IDT）
2024-05-28发布
国家市场监督管理总局
国家标准化管理委员会
2024-05-28实施

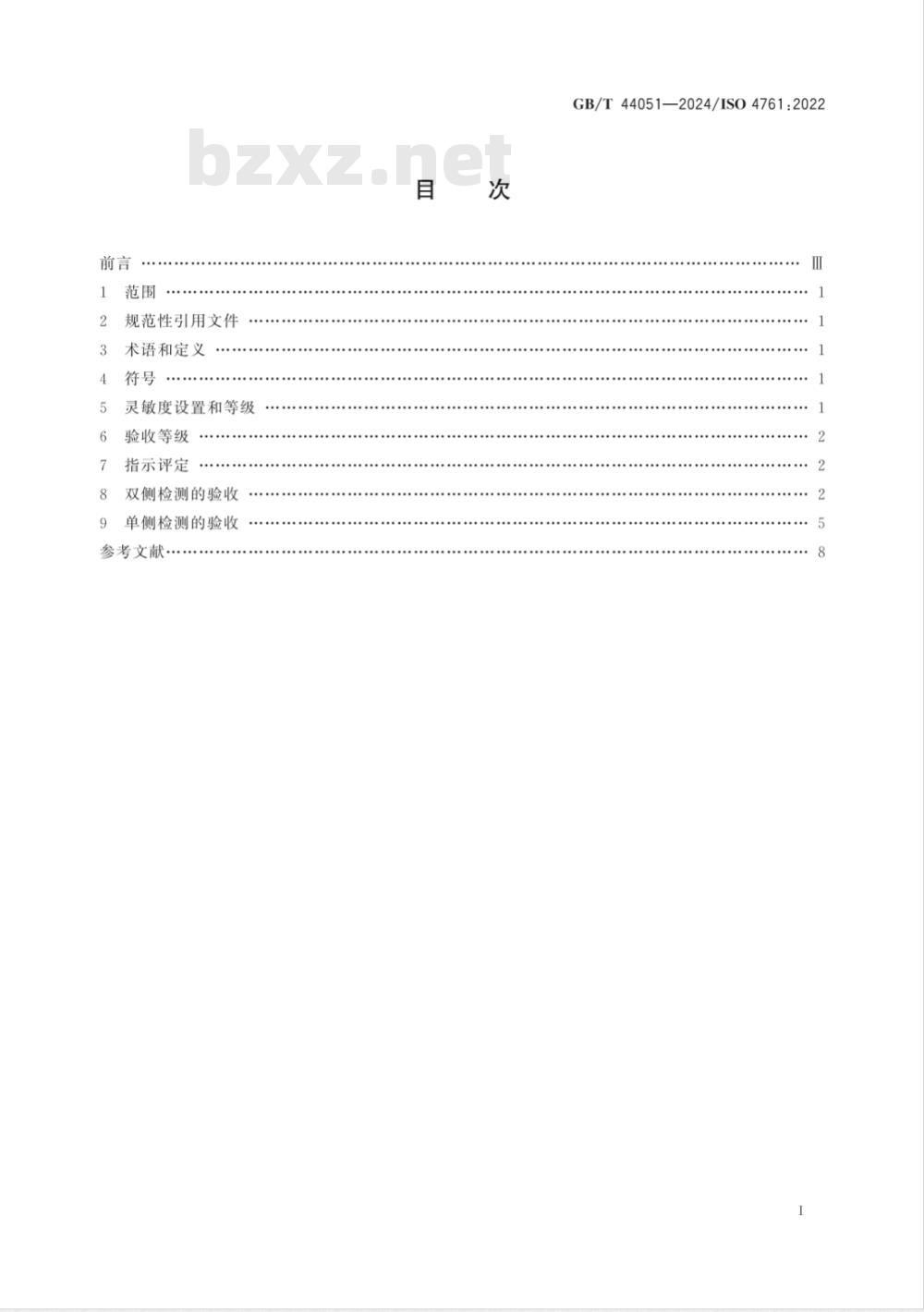

规范性引用文件
术语和定义
灵敏度设置和等级
验收等级
指示评定
双侧检测的验收
单侧检测的验收
参考文献

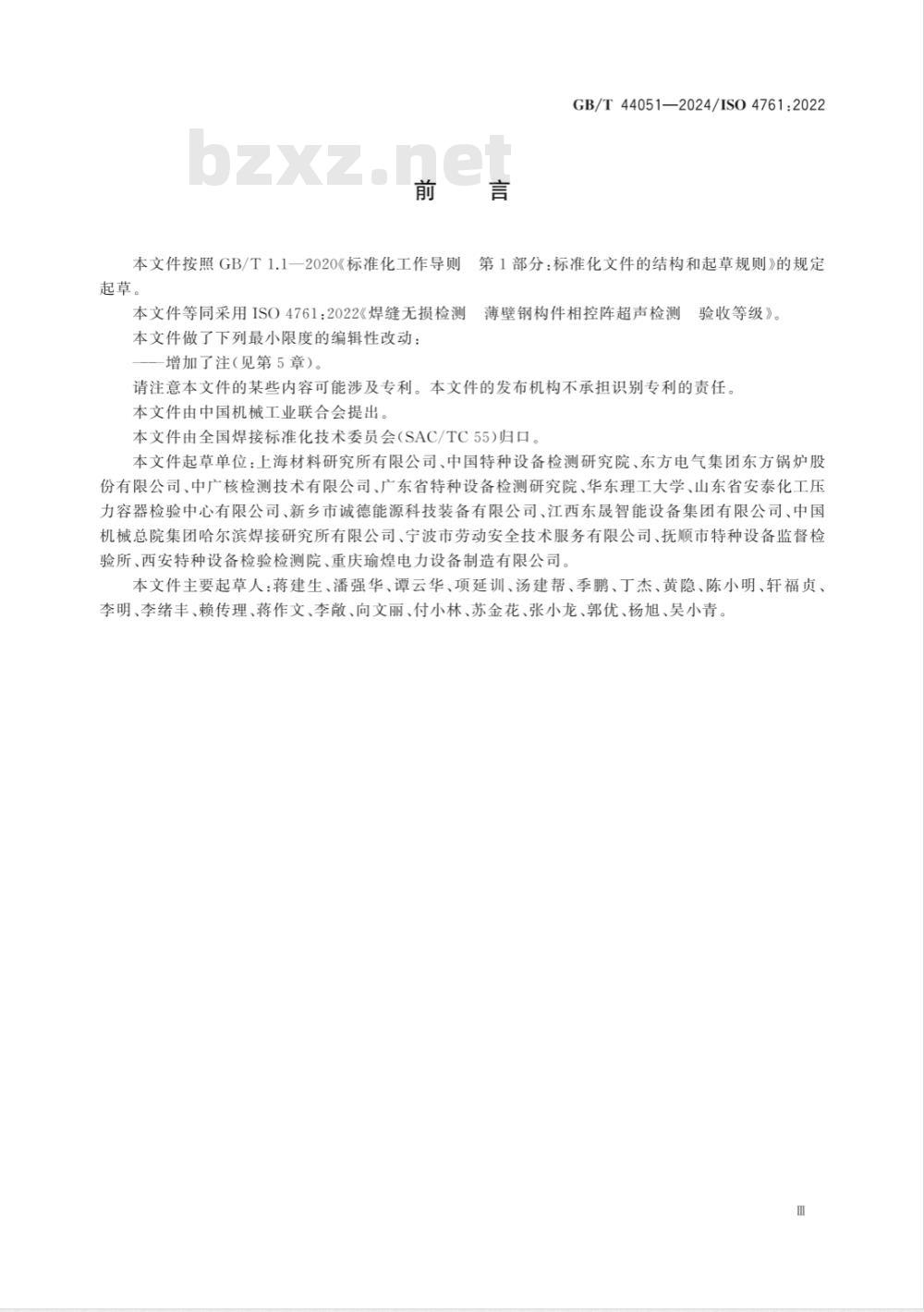

GB/T44051—2024/ISO4761:2022前言
本文件按照GB/T1.1一2020《标准化工作导则起草。
本文件等同采用ISO4761：2022《焊缝无损检测本文件做了下列最小限度的编辑性改动：增加了注（见第5章）。
GB/T44051—2024/ISO4761:2022第1部分：标准化文件的结构和起草规则》的规定薄壁钢构件相控阵超声检测
验收等级》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。本文件由全国焊接标准化技术委员会（SAC/TC55)归口。本文件起草单位：上海材料研究所有限公司、中国特种设备检测研究院、东方电气集团东方锅炉股份有限公司、中广核检测技术有限公司、广东省特种设备检测研究院、华东理工大学、山东省安泰化工压力容器检验中心有限公司、新乡市诚德能源科技装备有限公司、江西东晟智能设备集团有限公司、中国机械总院集团哈尔滨焊接研究所有限公司、宁波市劳动安全技术服务有限公司、抚顺市特种设备监督检验所、西安特种设备检验检测院、重庆瑜煌电力设备制造有限公司。本文件主要起草人：蒋建生、潘强华、谭云华、项延训、汤建帮、季鹏、丁杰、黄隐、陈小明、轩福贞、李明、李绪丰、赖传理、蒋作文、李散、向文丽、付小林、苏金花、张小龙、郭优、杨旭、吴小青。Ⅲ
1范围
GB/T44051—2024/IS04761:2022焊缝无损检测薄壁钢构件相控阵超声验收等级
本文件规定了基于ISO5817确立的焊缝质量等级，对壁厚在3.2mm～8.0mm之间的低合金钢和/或铁素体钢全熔透焊接接头进行相控阵超声检测（PAUT)的验收等级。本文件适用于根据ISO20601给出的指示分类的验收等级。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
ISO5577无损检测走
超声检测术语（Non-destructivetesting—Ultrasonictesting—Vocabulary）注：GB/T12604.1—2020无损检测术语超声检测（ISO5577：2017，MOD)ISO20601焊缝无损检测超声检测薄壁钢构件自动相控阵技术的应用（Non-destructivetesting of welds-Ultrasonic testing-Use of automated phased array technology for thin-walled steelcomponents)
注：GB/T43320—2023
焊缝无损检测超声检测薄壁钢构件自动相控阵技术的应用（ISO20601：2018，IDT）ISO23243无损检测
arrays—Vocabulary)
术语（Non-destructivetesting-Ultrasonictestingwith阵列超声检测
注：GB/T12604.13—2023
无损检测术语第13部分：阵列超声检测（ISO23243：2020，IDT）：术语和定义
ISO5577、ISO20601和ISO23243界定的术语和定义适用于本文件。符号
下列符号适用于本文件：
指示长度；
l1、l2
单个指示长度；
修正长度；
累计长度；
焊缝长度；
壁厚。
5灵敏度设置和等级
灵敏度设置应按ISO20601的规定，以直径为1mm的横孔作为基准反射体，该灵敏度也为参考等1
GB/T44051—2024/ISO4761:2022级。灵敏度设置应用于后续检测。采用ISO5577界定的以下3个等级。a）参考等级。由已定义的参考反射体的回波幅度确定的回波幅度等级。注1：参考等级亦称为参考水平。验收等级。回波高度、位置、分类(如适用)和指示数量或不连续尺寸等验收指标的限值。b）
注2：验收等级亦称为验收水平。评定等级。指示的幅度高于或低于该等级应进一步评估或检测的幅度限值，c）
注3：评定等级亦称为评定水平。所有等级都与参考反射体相关，并在第8章和第9章中规定。6验收等级
本文件规定了3种不同的验收等级。验收等级和参照ISO5817规定的质量等级之间的关联，见表1。
薄壁相控阵超声检测的有关等级表1
ISO5817的质量等级
B(严格）
c(中等）
D(一般)
特殊应用
指示评定
ISO20601的检测等级
本文件的验收等级
合同规定
当按照ISO20601规定的检测方法发现回波幅度高于评定等级（参考等级一12dB）的指示时：应测定其指示长度和最大回波幅度，并按规定的验收等级评定。除非另有规定，由工件几何结构引起的指示，如焊缝余高等，视为非相关指示。双侧检测时，应按第8章规定的方法实施。单侧检测时，应按第9章规定的方法实施指示长度应沿焊缝走向使用一6dB法测定。只有在使用非聚焦声束沿环焊缝一侧测长度时，可根据公式(1)计算修正长度：
式中：
修正长度；
沿表面实测长度；
D。——外径；
d—-指示深度。
D。-2d
当指示报告等级低于规定的验收等级时，还应记录报告等级的详细信息。8双侧检测的验收
8.1通用要求
当检测出指示时，应按第7章规定的方法测定指示长度和最大回波幅度。2
应按本章规定的验收等级和验收准则评定指示。GB/T44051—2024/ISO4761:2022所有回波幅度高于参考评定等级（一12dB)的指示，应按照8.2、8.3和8.4规定的方法评定。8.2纵向指示
纵向指示1级验收见图1，表2。2级验收见图2，表3。3级验收见图3，表4。表2
1级验收
指示长度（1）
标引符号说明：
指示长度，单位为毫米（mm）；回波幅度，单位为分贝（(dB)；参考等级；
验收等级1级；
评定等级。
指示长度(1)
4<≤7
评定等级
相对于参考等级的dB值
图1验收等级1级
表32级验收
评定等级
相对于参考等级的dB值
最大允许回波幅度
相对于参考等级的dB值
最大允许回波幅度
相对于参考等级的 dB值
GB/T44051—2024/ISO4761:2022Y
标引符号说明：
指示长度，单位为毫米（mm）；回波幅度，单位为分贝（dB)；
参考等级；
验收等级2级；
评定等级。
指示长度（1)
标引符号说明：
指示长度，单位为毫米（mm）；回波幅度，单位为分贝（dB)；
参考等级；
验收等级3级；
评定等级。
图2验收等级2级
表43级验收免费标准bzxz.net
评定等级
相对于参考等级的dB值
图3验收等级3级
最大允许回波幅度
相对于参考等级的dB值
8.3横向指示
GB/T44051—2024/IS04761:2022当检测横向指示时，如果能测定指示长度和回波幅度且符合8.2的规定时，则这些横向指示视为可接受。
8.4指示累计长度
在给定的焊缝长度（I）范围内，应对所有超过评定等级的单个可接受指示计算累计长度，即为所有单个指示长度和线状排列的组合指示长度的总和（见图4)。124s
标引符号说明：
累计长度，l。=12+13+14+ls+16；焊缝长度；
单个指示的长度，n=1，，7。
图4指示累计长度
在任意12t焊缝长度范围内，所有单个可接受指示的累计长度应满足以下条件：验收等级1级：不大于3.5t；
验收等级2级：不大于4t；
验收等级3级：不大于4.5t。
9单侧检测的验收
9.1通则
当检测出指示时，应按照第7章规定的方法测定指示长度和最大回波幅度。应按照本章规定的验收等级和验收准则评定指示所有波幅高于参考评定等级（一12dB)的指示，应按照9.2、9.3和9.4规定的方法评定。对于单侧检测，不对验收等级1级(严格)进行规定。9.2
纵向指示
纵向指示2级验收见表5、图5，3级验收见表6、图6。表5单侧检测2级验收
指示长度(1)
评定等级
相对于参考等级的dB值
最大允许回波幅度
相对于参考等级的dB值
