【国家标准】 音视频及相关设备 功耗测量 第5部分：机顶盒（STB）

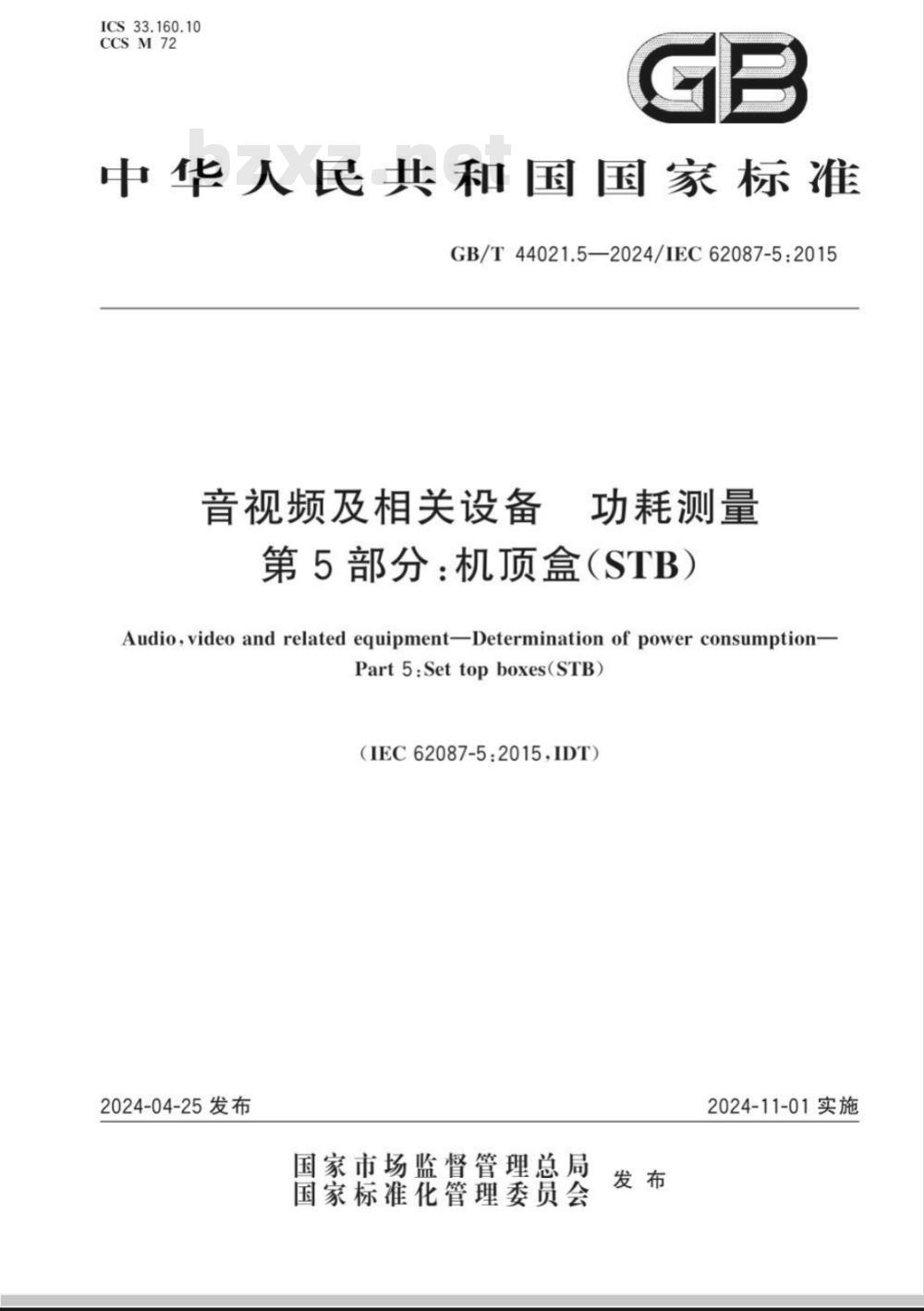

ICS33.160.10
CCSM72
中华人民共和国国家标准
GB/T44021.5—2024/IEC62087-5:2015音视频及相关设备
功耗测量
第5部分：机顶盒（STB）
Audio,video and related equipment-Determination of power consumption-Part 5:Set top boxes(STB)
（IEC62087-5:2015,IDT)
2024-04-25发布
国家市场监督管理总局
国家标准化管理委员会
2024-11-01实施

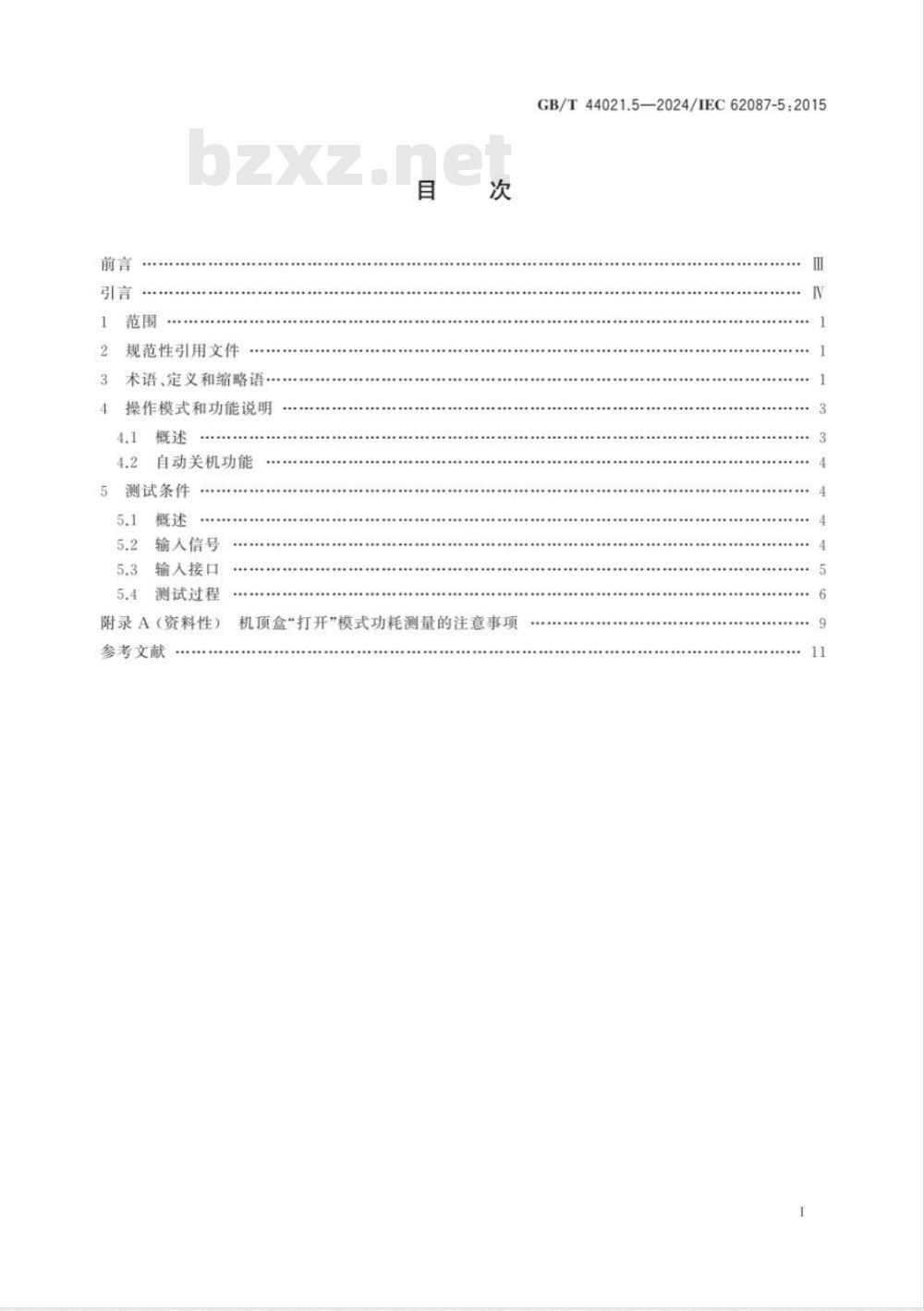

规范性引用文件
术语、定义和缩略语·
操作模式和功能说明
自动关机功能
测试条件
输人信号
输人接口
测试过程
附录A（资料性）
参考文献

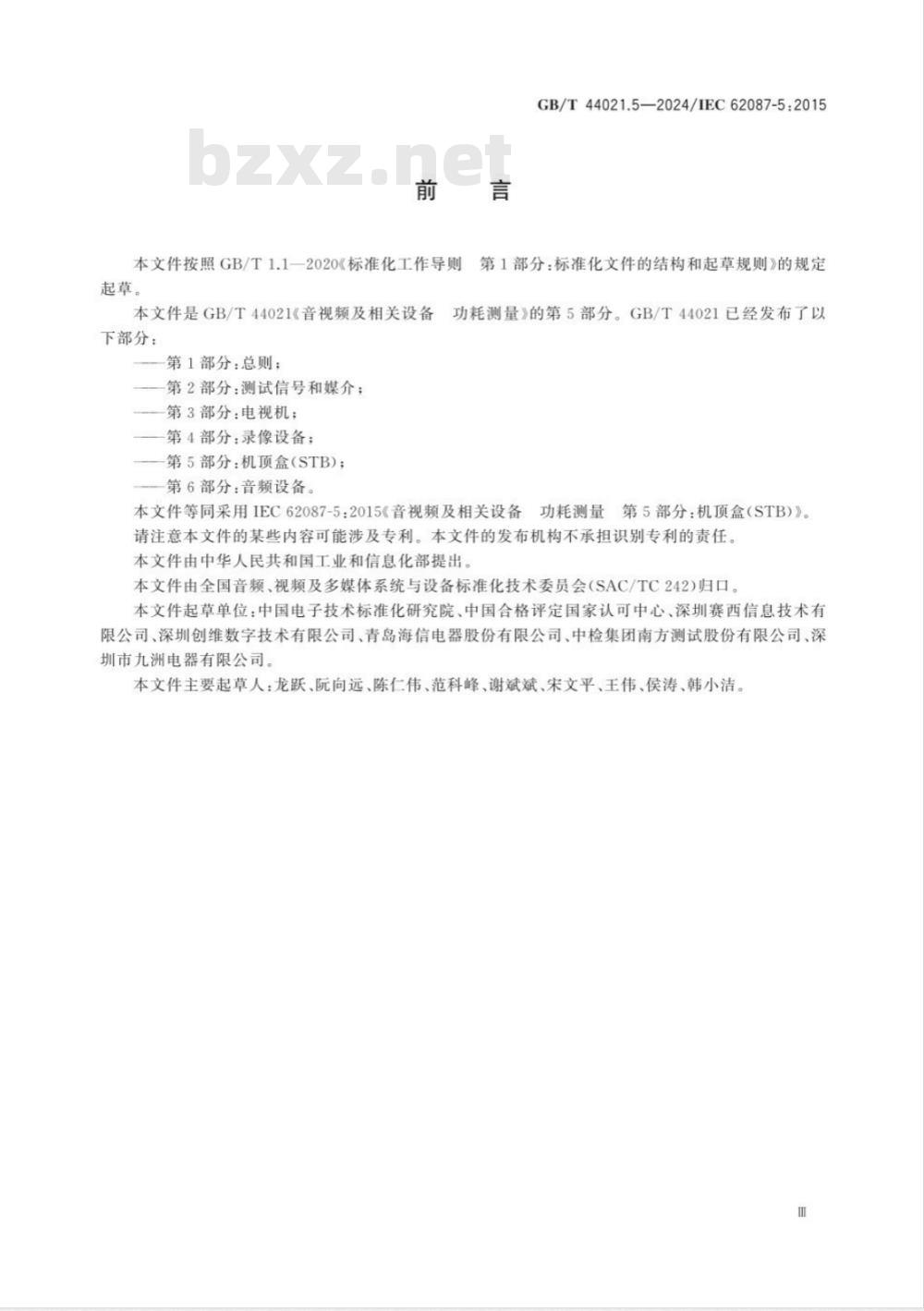

机顶盒“打开”模式功耗测量的注意事项GB/T44021.5—2024/IEC62087-5:2015前言
本文件按照GB/T1.1一2020《标准化工作导则起草。
本文件是GB/T44021《音视频及相关设备下部分：
第1部分：总则；
一第2部分：测试信号和媒介；
—第3部分：电视机；
一第4部分：录像设备；
——第5部分：机顶盒（STB)；
一第6部分：音频设备
GB/T44021.5—2024/IEC62087-5:2015第1部分：标准化文件的结构和起草规则》的规定功耗测量》的第5部分。GB/T44021已经发布了以本文件等同采用IEC62087-5：2015《音视频及相关设备功耗测量第5部分：机顶盒（STB）》。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国工业和信息化部提出。本文件由全国音频、视频及多媒体系统与设备标准化技术委员会（SAC/TC242）归口，本文件起草单位：中国电子技术标准化研究院、中国合格评定国家认可中心、深圳赛西信息技术有限公司、深圳创维数字技术有限公司、青岛海信电器股份有限公司、中检集团南方测试股份有限公司、深圳市九洲电器有限公司。
本文件主要起草人：龙跃、阮向远、陈仁伟、范科峰、谢斌斌、宋文平、王伟、侯涛、韩小洁。GB/T44021.5—2024/IEC62087-5:2015引言
音视频产品作为重要的消费类产品，在消费者家庭广泛应用，音视频及相关设备的功耗成为消费者关注的重点。本文件的制定为音视频及相关设备的功耗测评提供了实用的评测方法，对加强消费品领域标准体系建设和促进行业健康发展起到了积极作用GB/T44021《音视频及相关设备功耗测量》拟由6个部分组成。第1部分：总则。目的在于规定音频、视频和相关设备功耗测量的一般要求一第2部分：测试信号和媒介。目的在于给出音频、视频和相关设备如电视机和计算机显示器的功耗测量时使用的信号和媒介。一第3部分：电视机。目的在于规定电视机的功耗测量和相关特性。一第4部分：录像设备。目的在于描述具备可移除介质的录像设备的功耗测量方法，给出与功耗测量相关的各种操作模式。
第5部分：机顶盒（STB）。目的在于描述机顶盒的功耗测量方法，给出与功耗测量相关的各种操作模式。
一一第6部分：音频设备。目的在于描述音频设备的功耗测量方法。N
1范围
GB/T44021.5—2024/IEC62087-5:2015音视频及相关设备功耗测量
第5部分：机顶盒（STB）
本文件描述了机顶盒的功耗测量方法，给出了与功耗测量相关的各种操作模式本文件仅适用于能连接到电源的设备。本文件的测量条件代表了设备的正常用法，可以与特定条件下的用法不同，例如与安全标准中指定的条件下的用法不同。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T44021.1—2024音视频及相关设备功耗测量
第1部分：总则（IEC62087-1：2015，IDT）IEC60107-1：1997电视广播传输接收机的测量方法第1部分：一般考虑无线电和视频频率的测量(Methods ofmeasurementonreceiversfortelevisionbroadcasttransmissionsPartl:Generalconsiderations-Measurementsatradioandvideofrequencies)注：GB/T17309.1一1998电视广播接收机测量方法第1部分：一般考虑射频和视频电性能测量以及显示性能的测量（idtIEC60107-1：1995）IEC62216：2009DVB-T系统的数字地面电视接收机（Digitalterrestrialtelevisionreceiversforthe DVB-T system)。
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
additionalfunctions
附加功能
设备基本运行不需要的功能。
缓冲buffering
为了完成时移功能，临时存储视频和音频流的某种形式的存储。3.1.3
有线电视机顶盒
盒cableTVSTB
主要功能为从宽带、混合光纤/同轴、社区有线分发系统接收和解码电视信号，并将它们传送到显示器或录制设备。
GB/T44021.52024/IEC62087-5：20153.1.4
conditionalaccessmodule
条件接收模块
实现条件接收的即插即用模块
有线服务接口规范数据
dateoverthecableserviceinterfacespecification;DOCSIS一套国际标准集，定义了高速数据和有线电视系统上视频、音频内容分发相关的有线调制解调器的接口要求。
互联网电视机顶盒
internetprotocolTVSTB
主要功能为接收和解码封装到IP包中的电视信号，并将它们传送到显示器或录制设备3.1.7
multi-roomSTB
多房间机顶盒
能够提供2路或以上独立视频、音频流，并将它们传送到显示器或瘦客户端/远程机顶盒。3.1.8
卫星电视机顶盒
satelliteTVSTB
主要功能为从卫星接收和解码电视信号，并将它们传送到显示器或录制设备。3.1.9
settopbox;STB
机顶盒
一种设备，从地面、有线或宽带网络接收电视和相关服务（如：广播服务），并解码、传送到显示器或录制设备。
specialfunctions
特殊功能
与设备基本运行相关，但不是所必需的功能。3.1.11
电视机televisionset
从地面、有线、卫星和宽带网络传输接收模拟和/或数字信号的一种电视广播和类似服务的接收和显示设备信号
注：电视机可能包含非基本运行所必需的附加功能。3.1.12
地面电视机顶盒
terrestrialTVSTB
主要功能为接收和解码电视空中信号（OTA），并将它们传送到显示器或录制设备。3.1.13
瘦客户端机顶盒
thin-clientSTB
远程机顶盒
remoteSTB
被设计为在多房间机顶盒和电视（或其他输出设备）之间作为接口，不能够与服务提供商直接通信，只依赖于多房间机顶盒提供内容的设备。注：任何满足有线电视、卫星电视、互联网电视或地面电视机顶盒定义的机顶盒不是瘦客户端/远程机顶盒。3.1.14
timeshifting
设备具备实时广播的回放功能。注：包括快进、重看（倒带）、停止和慢速等功能。2
备videorecordingequipment
视频录制设备
在录制介质上录制和复制视频和音频信号的设备。注1：包括只具备回放功能的设备，注2：例如视频磁带录像设备(VCR)或数字光盘(DVD)录播设备。3.2
缩略语
下列缩略语适用于本文件。
AC：交流电（AlternatingCurrent）BD：蓝光光盘（Blu-rayDisc）
DC：直流电（DirectCurrent)
DVD：数字光盘（DigitalVersatileDisc）GB/T44021.5—2024/IEC62087-5:2015HD：高清晰度（720p或更高）[HighDefinition（720porbetter）］HDD：硬盘驱动器（HardDiskDrive）IP：互联网协议（InternetProtocol)LNB：低噪声块转换器（LowNoiseBlockConvertor）MPEG：活动图像专家组（MovingPictureExpertsGroup）OTA：空中信号（SignalsOvertheAir）RF：射频（RadioFrequency）
SD：标准清晰度（StandardDefinition）STB：机顶盒（SetTopBox）
UUT：被测单元（UnitUnderTest）VCR：视频磁带录像设备（VideoCassetteRecorder）操作模式和功能说明
表1给出了STB的操作模式和功能。表1
部分打开
子模式
被动待机
操作模式和功能
唤醒；
遥控；
内部信号
功能描述
设备断开所有外部电源
设备连接到外部电源，不提供依赖外部电源的功能。设备不能使用遥控器、外部信号或内部信号切换到任何其他模式。注意，如果在电源切换的源侧存在EMC过滤器或其他组件的话，可能会消耗一些功率设备连接到外部电源，不提供它的主要功能。设备能使用遥控器或内部信号但不能使用外部信号来切换到其他模式3
GB/T44021.52024/IEC62087-5:2015表1
操作模式和功能（续）
部分打开
自动关机功能
子模式
主动待机，低
主动待机.高
打开-播放
打开-广播
打开-录制
打开-多功能
唤醒；
遥控：
内部信号；
外部信号
唤醒；
遥控；
内部信号；
外部信号：
数据通信
从HDD、固态存储
器或其他介质播放
来自广播的图像和
从广播录制节目此内容来自标准下载网
功能描述
设备连接到外部电源，不提供它的主要功能。设备能使用遥控器、内部信号或外部信号来切换到其他模式
设备连接到外部电源，不提供它的主要功能。设备能使用遥控器、内部信号或外部信号来切换到其他模式。除此之外，设备从外部源交换/接收数据
设备连接到电源，播放磁带。光盘在设备内部
设备执行向观看者提供来自广播的视频和音频的功能
设备连接到电源，从外部源和内部源录制信号
设备同时执行多功能“打开-播放”和/或“打开-录制”
STB可以实现自动关机功能，在预设时间或预设条件下，关机到“部分打开”模式。这种特性宜称为自动关机。
5测量条件
STB是执行从多种广播、窄播和宽带平台上提供音频、视频和相关服务任务的设备。它们能单独存在，也能作为网络的组成部分。STB虽然最初的自然状态是模拟信号，但一般与数字电视服务相关，STB已经具备录制等多种增强功能。本章描述的测量方法仅适用于具有HDD或固态存储器录制的STB。在固态存储器的情况下，本方法覆盖具备不可移除和可移除存储的所有STB。除固态存储器外，本方法不覆盖可移除介质的STB。5.2输入信号
5.2.1通则
STB一般在广播系统上使用，输入信号应具备在广播系统上使用的强度和质量。当STB支持多个广播系统时，应在每个要运行的广播系统上测试。测试报告中应描述每项测试结果。在某些情况下，动态广播内容视频可适合作为视频和音频测试信号内容使用，但是需要按5.2.2中的规定复用和调制。4
5.2.2射频测试信号
5.2.2.1通则
GB/T44021.5—2024/IEC62087-5:2015对于数字地面、卫星和有线电视STB，测试信号应包括采用STB典型使用环境的参数调制后的复用传输流。传输流的视频和音频成分应符合5.2.2.2和5.2.2.3所述。对于模拟地面、卫星和有线电视STB，信号宜为STB设计接收的典型信号类型。5.2.2.2视频测试信号
STB测试应使用合适的输入信号。该信号宜具备STB能够解码的最先进解码标准的最高分辨率。测试报告应包含用于测试的信号描述，该描述应至少包含分辨率、顿率和比特率的情况。如果被测STB是一个HD解码器，还可使用SD信号执行附加测试。当STB运行在下载或录制模式时，输入信号包含的内容宜模拟被下载或录制的典型素材。当STB具有条件接收功能时，宜在解码加密内容时测试。当STB能记录除了被收看服务外的其他服务信息时，测试信号宜包含足够的服务信息，以便能够测试。
3音频测试信号
STB测试应使用合适的输入信号。音频测试信号宜为最大的数据率（bit/s）。测试报告中应描述功耗测量时使用的音频格式。5.2.3宽带输入信号
一种输入信号，提供了符合5.2.2.2和5.2.2.3定义的视频和音频测试信号的等效复用传送流的互联网协议（IP)宽带信号。
5.3输入接口
5.3.1模拟地面输入接口
如果使用模拟地面RF输人信号测试STB，使用的信号应符合IEC60107-1：1997的3.3，并且输人信号电平应设置为一39dB(mW)（终接电阻752)，或提供感知无噪声、无差错图像的电平。注：-39dB(mW）对应于70dB(μV)。5.3.2有线电视输入接口
如果使用有线电视RF输入信号测试STB，使用的信号应符合地区的有线电视规范，并且输入信号电平应设置为一49dB(mW)（终接电阻752)，或提供优于IEC62216：2009中为数字信号定义的图像故障点（PF)的电平，或提供为模拟信号定义的感知无噪声、无差错图像的电平。注：-49dB(mW)对应于60dB(μV)。5.3.3数字地面输入接口
如果使用数字地面RF输入信号测试STB，使用的信号应符合地区的广播规范：并且输入信号电平应设置为一49dB（mW）（终接电阻75Q），或提供优于IEC62216：2009中为数字信号定义的图像故障点(PF)的电平。
5.3.4卫星输入接口
如果使用卫星输人信号测试STB，使用的信号应符合地区的广播规范，并且输人信号电平应设置5
