【YY医药标准】 小八角柄尺寸和技术要求

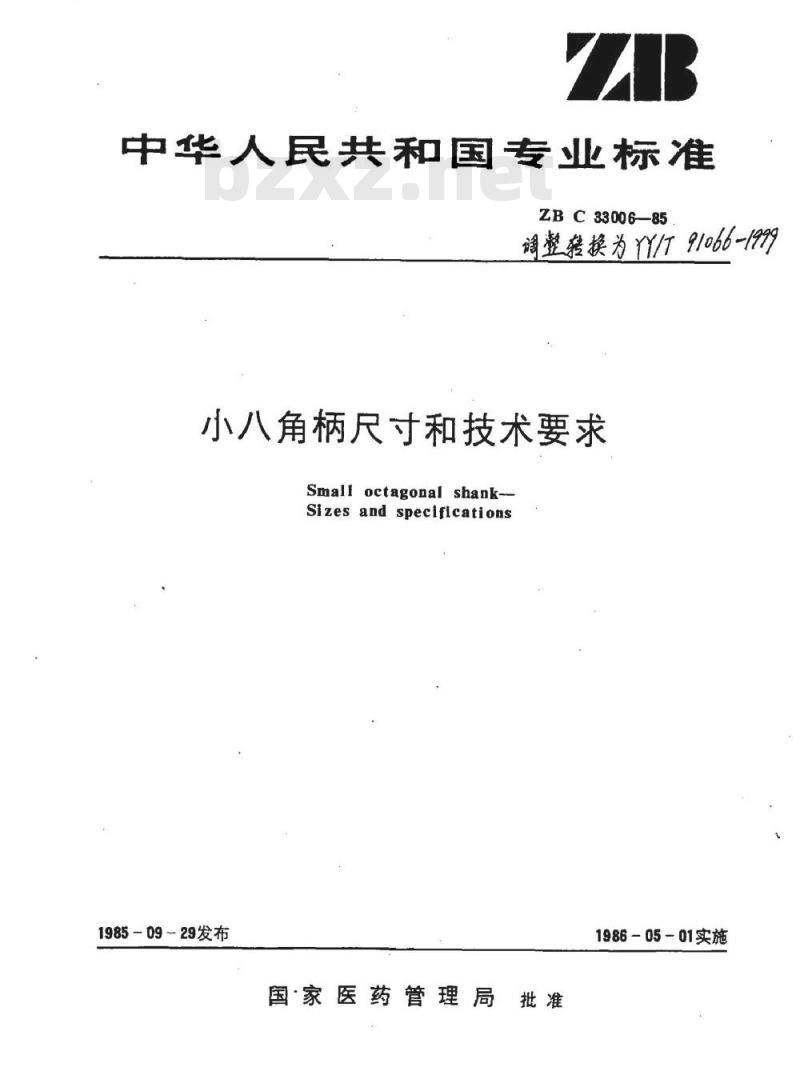

中华人民共和国专业标准
ZBC33006—85
调整转换为YY/T91066-
小八角柄尺寸和技术要求
Small octagonal shank--
Sizes and specifications
1985-09-29发布
国家医药管理局
1986-05-01实施

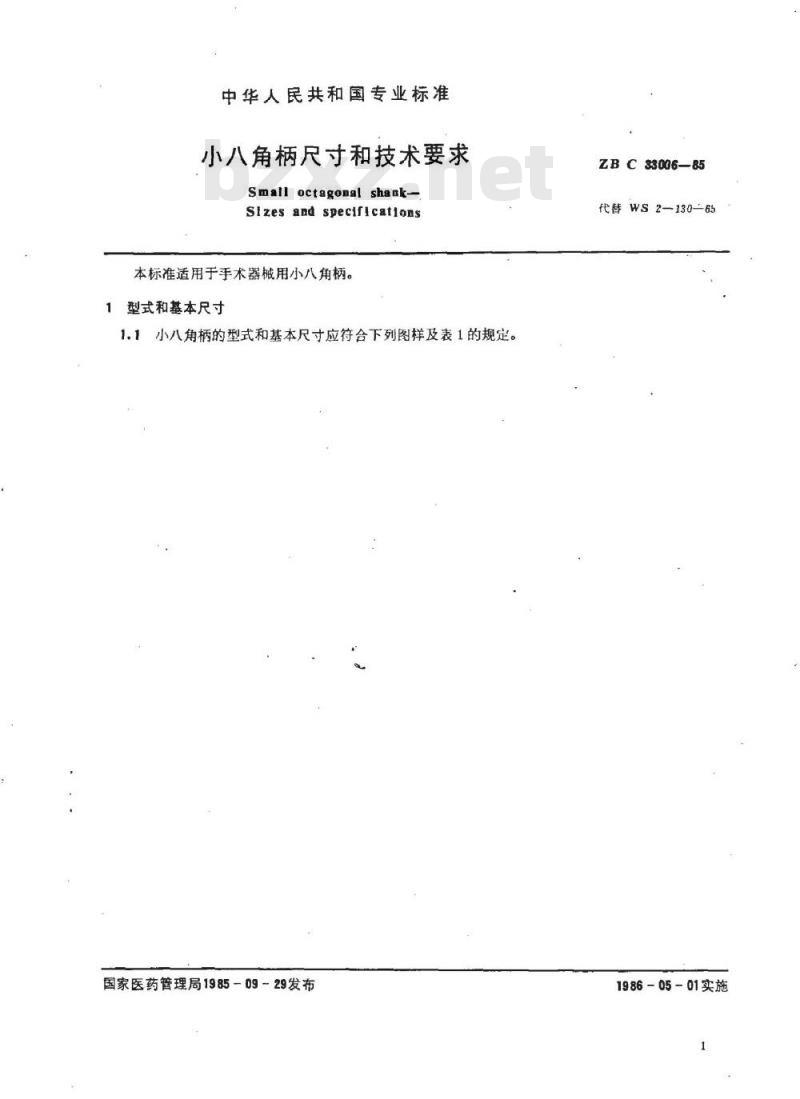

中华人民共和国专业标准
小八角柄尺寸和技术要求
Small octagonal shank-
Sizes and specifications
本标准适用于手术器械用小八角柄。型式和基本尺寸
1.1小八角柄的型式和基本尺寸应符合下列图样及表1的规定。国家医药管理局1985-09-29发布ZBC33006—85
代替WS2—130-65
1986-05-01实施
00001000806
ZBC33006—85

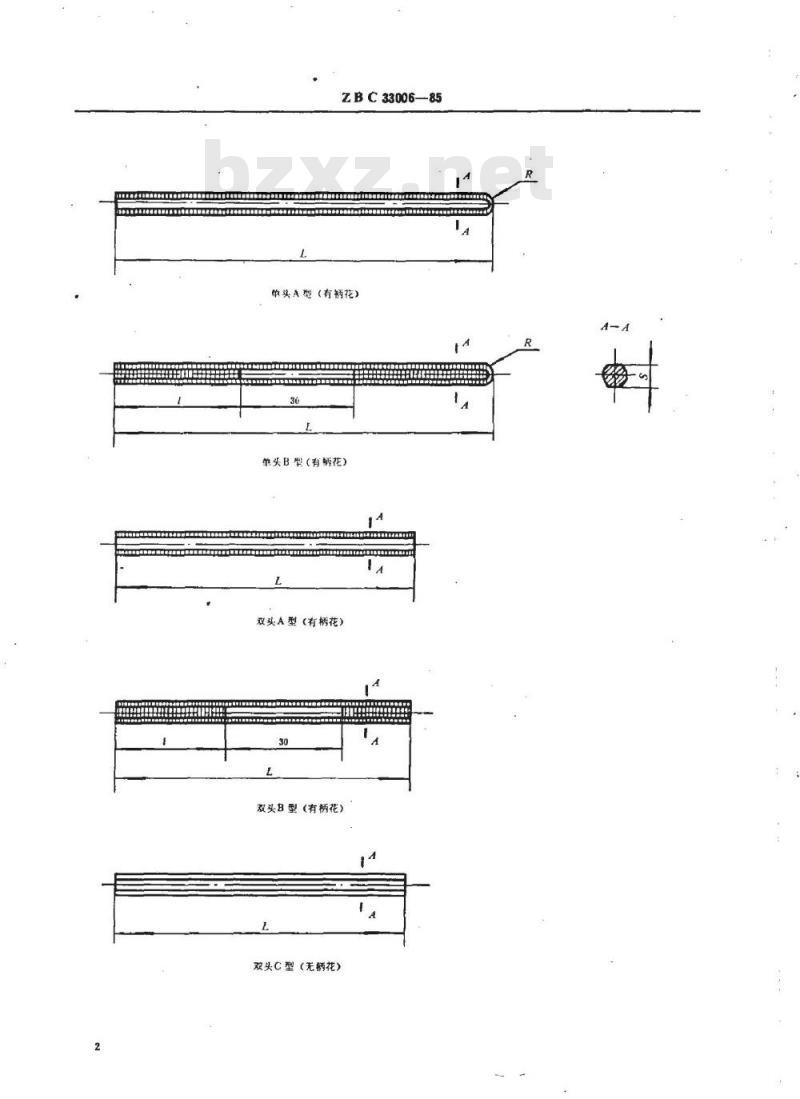

单头A型（有柄花）
单头B型（有花）
ODARERE
双头A型（有柄花）
双头B型（有柄花）
双头C型（无柄花）
电226

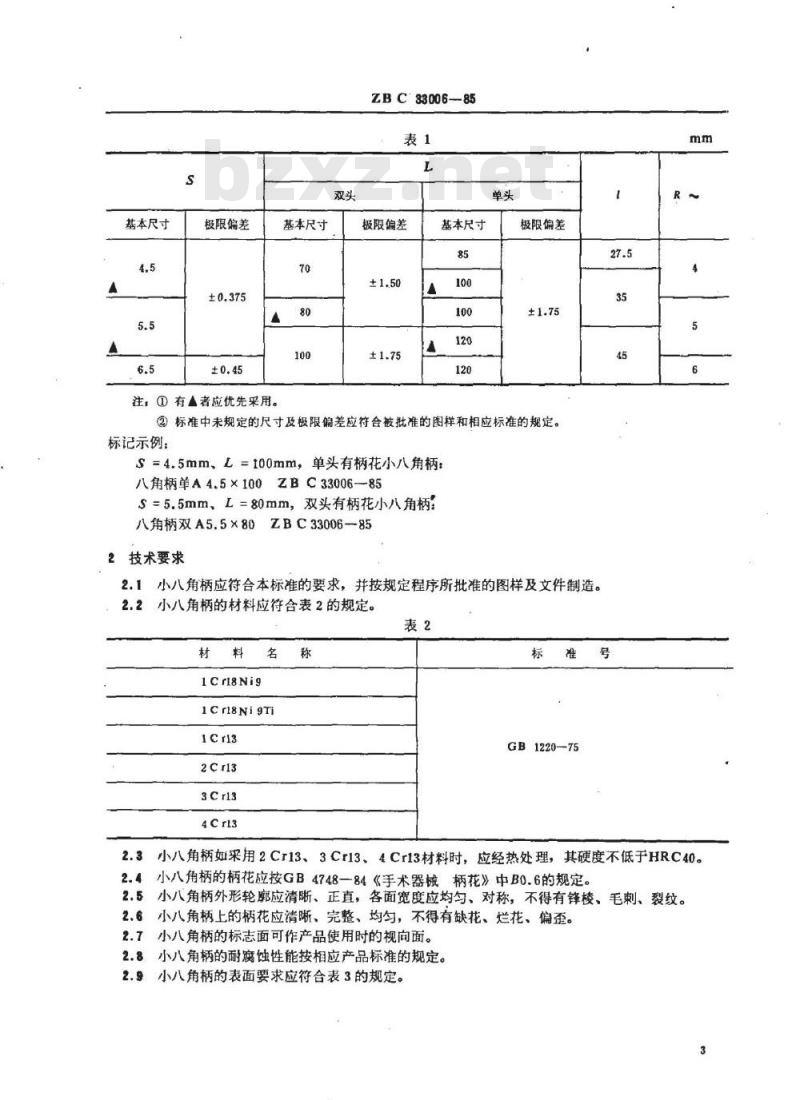

基本尺寸
极限偏差
注，①有者应优先采用。
基本尺寸
ZBC33006—85
极限偏差
基本尺寸
极限偏差
②标准中未规定的尺寸及极限偏差应符合被批准的图样和相应标准的规定。标记示例：
S=4.5mm、L=100mm，单头有柄花小八角柄：八角柄单A4.5×100ZBC33006—85S=5.5mm、L=80mm，双头有柄花小八角柄：八角柄双A5.5×80
2技术要求
ZBC33006-85
2.1小八角柄应符合本标准的要求，并按规定程序所批准的图样及文件制造。2.2小八角柄的材料应符合表2的规定。表2
1cr18Nig
1Cr18Ni9Ti
GB1220-75
2.3小八角柄如采用2Cr13、3Cr13、4Cr13材料时，应经热处理，其硬度不低于HRC40。小八角柄的柄花应按GB4748—84《手术器械，柄花》中B0.6的规定。2.4
2.5小八角柄外形轮廓应清晰、正直，各面宽度应均匀、对称，不得有锋棱、毛刺、裂纹。小八角柄上的柄花应清晰、完整、均匀，不得有缺花、烂花、偏歪。2.6wwW.bzxz.Net
小八角柄的标志面可作产品使用时的视向面。2.7
小八角柄的耐腐蚀性能按相应产品标准的规定。2.8

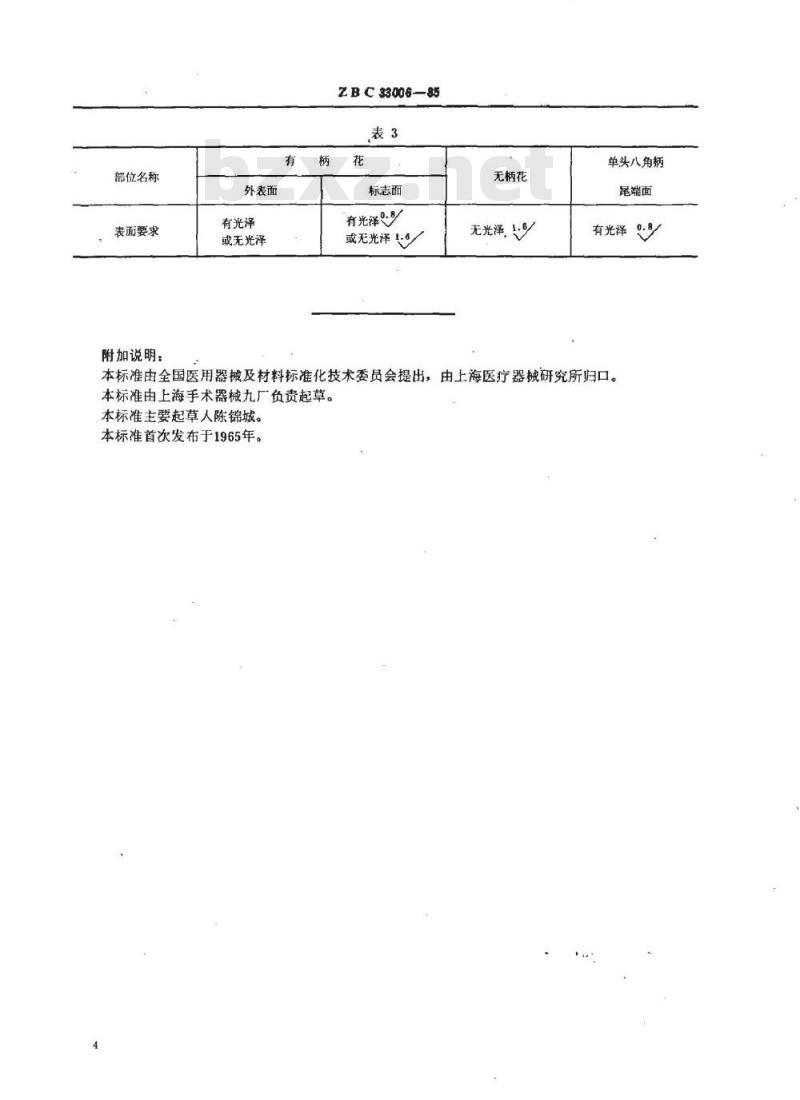

2.9小八角柄的表面要求应符合表3的规定。部位名称
表面要求
附加说明：
外表面
有光泽
或无光泽
ZBC 33006—85
标志面
有光泽
或无光泽
无柄花
无光泽.%
单头八角柄
有光泽
本标准由全国医用器械及材料标准化技术委员会提出，由上海医疗器械研究所归口。本标准由上海手术器械九厂负责起草。本标准主要起草人陈锦城。
本标准首次发布于1965年。
中华人民共和国
专业标准
小八角柄尺寸和技术要求
ZBC33006-85
中国标准出版社出版
（北京复外三里河）
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售开本880×12301/16印张1/2字数5,0001986年9月第一版1986年9月第一次印刷印数1-1,200
标目75-40
1890088
