【YY医药标准】 医用超声压电陶瓷材料

ICS11.040.50
中华人民共和国医药行业标准
YY/T0110—2009
代替YY/T01101993
医用超声压电陶瓷材料
Piezoelectric materials for medical ultrasound2009-11-15发布
数碍供
国家食品药品监督管理局
2010-12-01实施
教业济英灵国际共园人中
珠容国团吉用卖
中华人民共和国医药
行业标准
医用超声压电陶瓷材料
YY/T0110—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852994668517548
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
开本880×12301/16印张0.5字数9千字2010年3月第一版 2010年3月第一次印刷书号：155C66-2-20439定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68533533
本标准代替YY/T0110—1993《医用超声压电陶瓷材料》本标准与YY/T01101993相比的主要变化如下：根据最新的国家标准更新了规范性引用文件，a)
YY/T0110——2009
根据医用超声压电陶瓷材料的发展，很多新材料虽然满足旧标准中的自由相对电容率的要b)
求，但纵向压电应变常数、机械品质因数等参数与旧标准不匹配，特别是将钛酸铅定义为中功率发射型用材料不太准确。故根据GB/T3388对材料功能的规定，结合医用超声压电陶瓷材料的特点对医用超声压电陶瓷材料进行了重新分类。c)
医用超卢压电陶瓷材料的主要性能要求中，增加了纵向机电耦合系数，织纵向长度伸缩振动频率常数N.及纵向声速VP厚向声速VD修订了原标准表1中温度稳定性Ae/e纵向压电应变常数d、径向频率常数N书写d
错误。
修订了检验规则，根据医用超声压电陶瓷材料生产的特点，材料的检验方法中增加了试样制作，同时考虑试样数目较小，故对检验的合格判据进行了直接表述。本标准由全国医用电器标准化技术委员会医用超声设备标准化分技术委员会（SAC/TC10/SC2）归日。
本标准主要起草单位：昆山日盛电子有限公司、国家食品药品监督管理局湖北医疗器械质量监督检验中心。
本标准主要起草人：娜英杰、姚斌、忙安石、蒋时霖。本标准于1993年2月首次发布。
1范围
医用超声压电陶瓷材料
本标准规定了医用超声压电隔瓷材料分类、要求，试验方法及检验规则。本标准适用于医用超声压电陶瓷材料2规范性引用文件
YY/T0110-—2009
下列标准中所包含的条款，通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改（不包括勘美或修订版均不适用于本标准，然质，鼓励视据本标难达成协议的各方研究是否可使用这些
GB/T2413
GB/T2414
GB/T3388
GB/T3389
GB/T3389
样的新版本。凡是不注日期的引用文件，其最新版本活用于本标准。广电陶瓷材料体积密度测量方法998
压电陶宽材料性能试验方法国片经向伸缩振动模式压电陶瓷材料型导命名办法
铁电压电陶瓷词汇
压电陶瓷材料性能测试方法
性能参数的测试
GB/T6422
压电陶盗振子频率温度稳定性的测试方法99
压电陶瓷材料性能测式力法级向压电应变常数4的准音态测试GB/T1130
务相对自由个
GB/T1131
压电陶盗材料性能测试方法
电常数温用特性的测试
GB/T1573
3术语、定义和时号
GB/T3389
材料的分类
4.1根据GB/T338
陶瓷材料。
压电陶瓷材科性能测品方法
立的术语，定义和符号适用于
老化性能的测试www.bzxz.net
科功能的规定，结合医用超声压电陶需材料的特点本标准规定了9种压电中功率发身型周时可作收发兼用中功率发射型
大功率发射型
高频型，收发兼用。通常用来制作单元高频探头4.1.5
高灵敏度型，常用作信号接收，也可以小信号收发兼用，通常用来制作单元探头。P51
4.1.6P-52高灵敏度型，常用作信号接收，也可以小信号收发兼用，通常用来制作单元探头：自由相对电容率eT比P-51大。
4.1.7P-53高灵敏度型，常用作信号接收，也可以小信号收发兼用，通常用来制作低频线阵探头：自由相对电容率e.T比P-52大。
4.1.8P-54高灵敏度型，常用作信号接收，也可以小信号收发兼用，通常用来制作线阵或凸阵探头。4.1.9P-55高灵敏度型，常用作信号接收，也可以小信号收发兼用，特别适合制作高频高密度探头。5要求

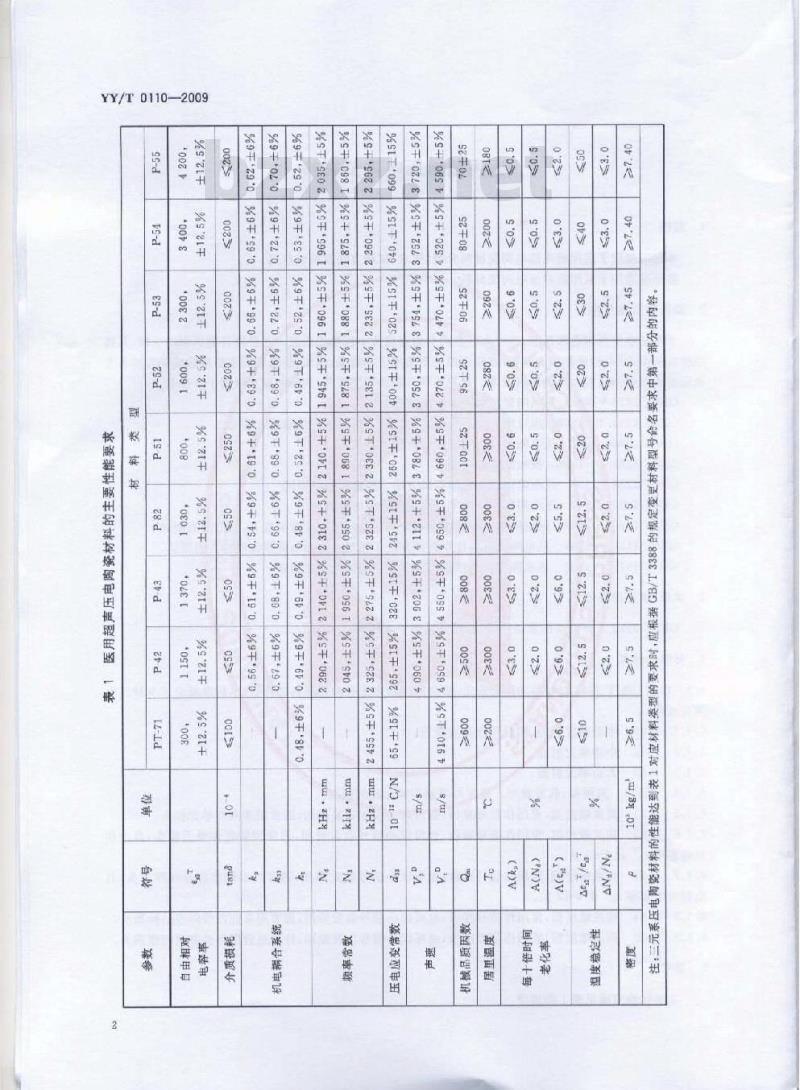

主要性能应满足表1的规定，
YY/T0110—2009
097元
008元
008元
%9午·099
095059
%9528190881%9281068
%9千·60
%9千8
%9T·6F0
%9-250
%9千80
%9T+990
%9T·890
%9T*890
%9午，89~0
%9千*020
%9+·190
%9午890
%9于，190
%9于*59
%9于*990
%9于90
%9干99-0
%9'21+
6试验方法
YY/T0110-2009
6.1平面机电耦合系数k，径向频率常数N、机械品质因数Qm自由相对电容率e介电损耗tano按GB/T2414.1的规定进行测量。6.2厚度伸缩振动机电耦合系数k、厚向伸缩振动频率带数N.厚向声速VD按GB/T3389的规定进行测量。
6.3纵向机电耦合系数ksa、纵向长度伸缩振动频率常数N纵向声速VP按GB/T3389的规定进行测量。
6.4居里温度T.按GB/T3389的规定进行测量。6.5体积密度e按GB/T2413的规定进行测量。6.6纵向压电应变常数d按GB/T11309的规定进行测量。6.7每十倍时间老化率A（包括。或，N或N)按GB/T15750的规定进行测量。6.8材料参数的温度稳定性应在极化后第10天测量，温度范国为一10℃C~+50℃，按GB/T6427、GB/T11310的规定，在此温度范围内测量e.、Na以25℃为基准的最大相对变化率AeT/，ANa/Nao
7检验规则
7.1检验条件
除另有规定外，各类材料性能指标检验的试验条件应满足相应标准的规定，同时要求试样上注明型号、批次、极化日期和极性。
7.2试样的要求
各性能指标检验的试样尺寸应满足相应标准的规定，并且试样应保持清洁，干燥。7.3检验分类
7.3.1鉴定检验
7.3.1.1抽样方案
鉴定检验的材料样品从压电陶瓷材料中随机抽取，按照相应标准的规定制作试样，检验项目的标准试样不少于10片。
7.3.1.2检验项目
鉴定检验的检验项目为表1规定的全部项目。7.3.1.3合格判据
各型号材料的性能参数分别符合表1的要求，则鉴定检验合格。7.3.2出厂检验
出厂检验的检验项目和合格判据由制造商自行规定。7.3.3周期检验
7.3.3.1检验项目
周期检验的检验项目：平面机电耦合系数k、径向频率常数Na、机械品质因数Qm，自由相对电容率eaT、介电损耗tano、ANa/NaAe./enT.dss。7.3.3.2检验周期
每年至少进行一次周期检验，在原材料、配方与工艺条件有较大变化时，也应进行周期检验。7.3.3.3抽样方案
从出厂检验合格的压电陶瓷材料中随机抽取。按GB/T2414.1的要求制作试样。检验项目的标准试样不少于10片。
YY/T0110—2009
7.3.3.4合格判据
某一试样若有一项性能参数不符合要求，则该试样为不合格。全部试样检验结果中若不合格的试样数不超过2片，且全部试样各性能参数测得值的平均值符合表1相应类型材料性能参数指标的要求，则判为周期检验合格若第一次检验结果不合格，则用全部备用试样，对不合格项进行复检，若检验结果仍不合格则判定周期检验不合格。
版权专有侵权必究
书号：1550662-20439
YY/T0110-2009
打印日期：2010年6月1日F055
定价：
600110/
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
