YD/T 2329.3-2011.The technical architecture for packet telecommunication data network (PTDN) part 3:network layer.
1范围
YD/T 2329.3规定了PTDN网络的网络层分组封装技术和分组报头的基本结构,定义了分组基本报头的分配和功能,不包括网络层的控制管理规程。
YD/T 2329.3适用于PTDN网络和相关的网络设备。
2术语、定义和缩略语
2.1术语和定义
下列术语和定义适用于本文件。
2.1.1
面向连接Connection-Oriented Packet Switched
一种端到端通信的工作方式,需要有建立通信连接、通信、拆除通信连接3个过程。通信中沿途节点设备通过逻辑信道交换实现数据分组的转发。
2.1.2
不面向连接Connectionless Packet Switched
一种端到端通信的工作方式,不需要有建立通信连接、通信、拆除通信连接3个过程。通信中沿途节点设备通过目的网络地址实现数据分组的转发。
2.1.3
网络层Network Layer
OSI 7层模型中的一个功能层,完成端到端的数据通信,具有面向连接和不面向连接两种工作方式。
2.1.4
数据平面Data Plane
网络中用于传输数据、具有若干相同特征的虚拟网络资源集合,数据平面之间信息隔离。赋予特定标识的数据平面用于提供虚拟专用网络(VPN) 业务。
2.1.5
控制平面Control Plane
一类特殊的数据平面,用于传输与控制相关实体操作的信息流以及支持此类控制所需的功能集。
2.1.6
管理平面Management Plane

标准内容标准内容

部分标准内容:

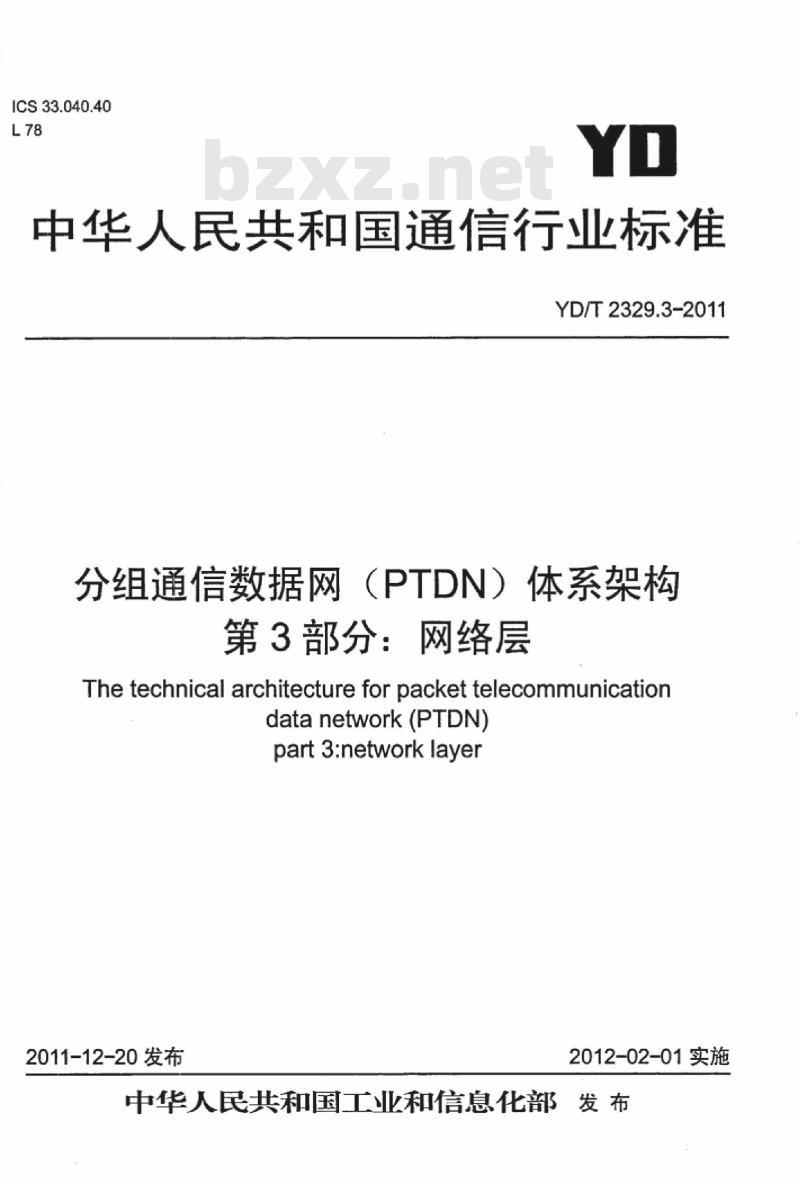

ICS33.040.40
中华人民共和国通信行业标准
YD/T2329.3-2011
分组通信数据网(PTDN)体系架构第3部分:网络层
The technical architecture for packet telecommunicationdatanetwork(PTDN)
part3:networklayer
2011-12-20发布
2012-02-01实施

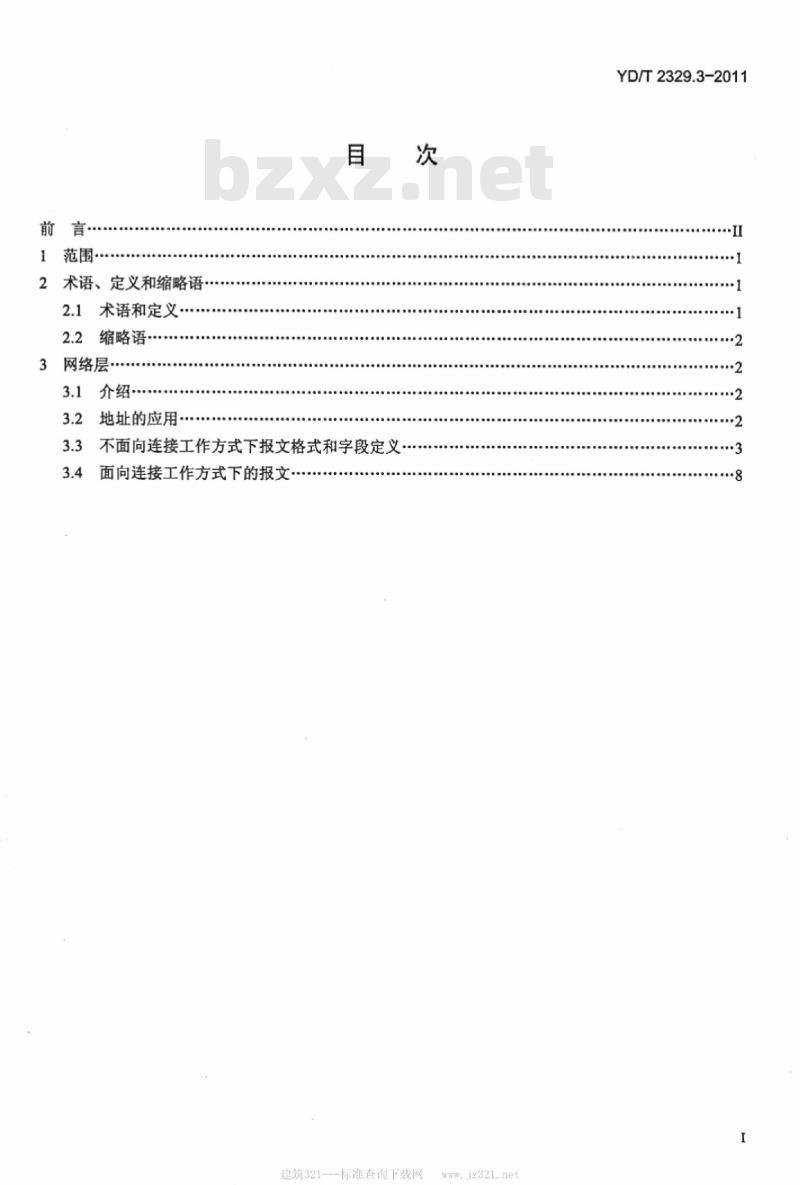

中华人民共和国工业和信息化部发布前言
1范围-
2术语、定义和缩略语
2.1术语和定义
2.2缩略语
网络层
3.1介绍
3.2地址的应用·
不面向连接工作方式下报文格式和字段定义面向连接工作方式下的报文
建筑321---标准查询下载网
YD/T2329.3-2011

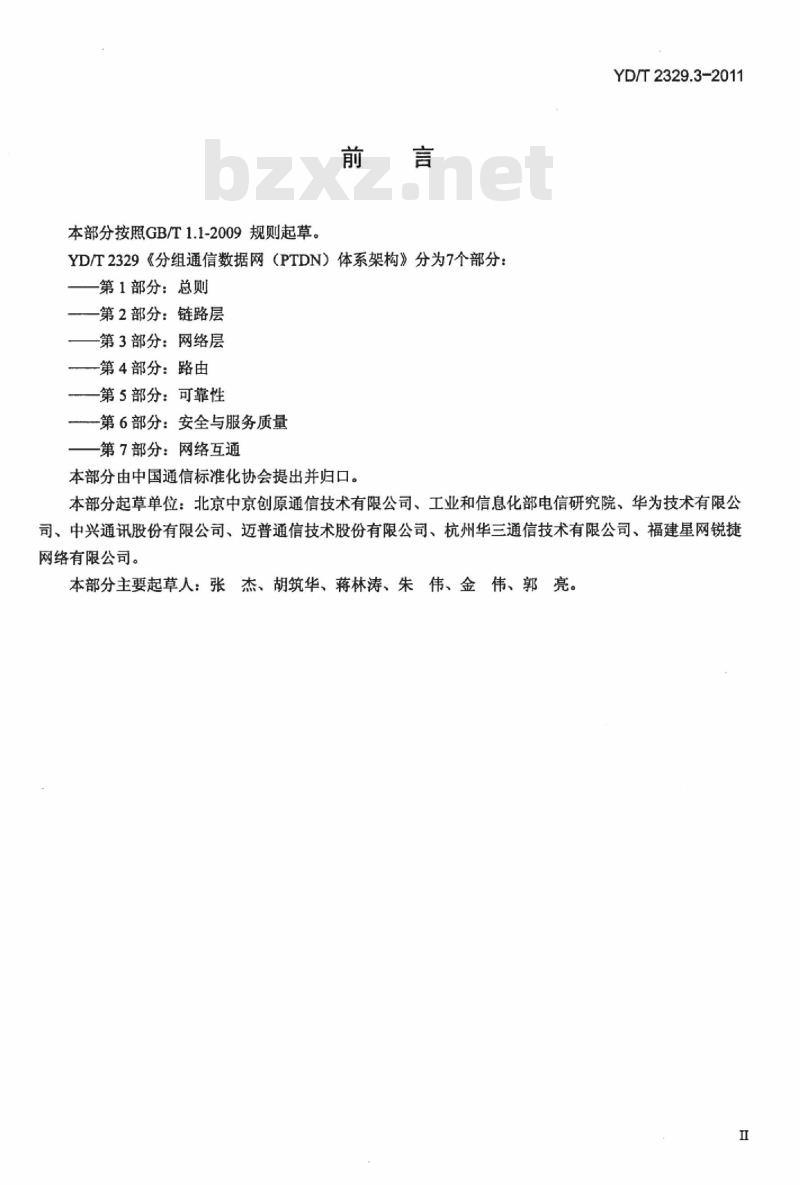

本部分按照GB/T1.1-2009规则起草。前言
YD/T2329《分组通信数据网(PTDN)体系架构》分为7个部分:第1部分:总则
一第2部分:链路层
一第3部分:网络层
第4部分:路由
一第5部分:可靠性
一第6部分:安全与服务质量
第7部分:网络互通
本部分由中国通信标准化协会提出并归口。YD/T2329.3-2011
本部分起草单位:北京中京创原通信技术有限公司、工业和信息化部电信研究院、华为技术有限公司、中兴通讯股份有限公司、迈普通信技术股份有限公司、杭州华三通信技术有限公司、福建星网锐捷网络有限公司。
本部分主要起草人:张杰、胡筑华、蒋林涛、朱伟、金伟、郭亮。I

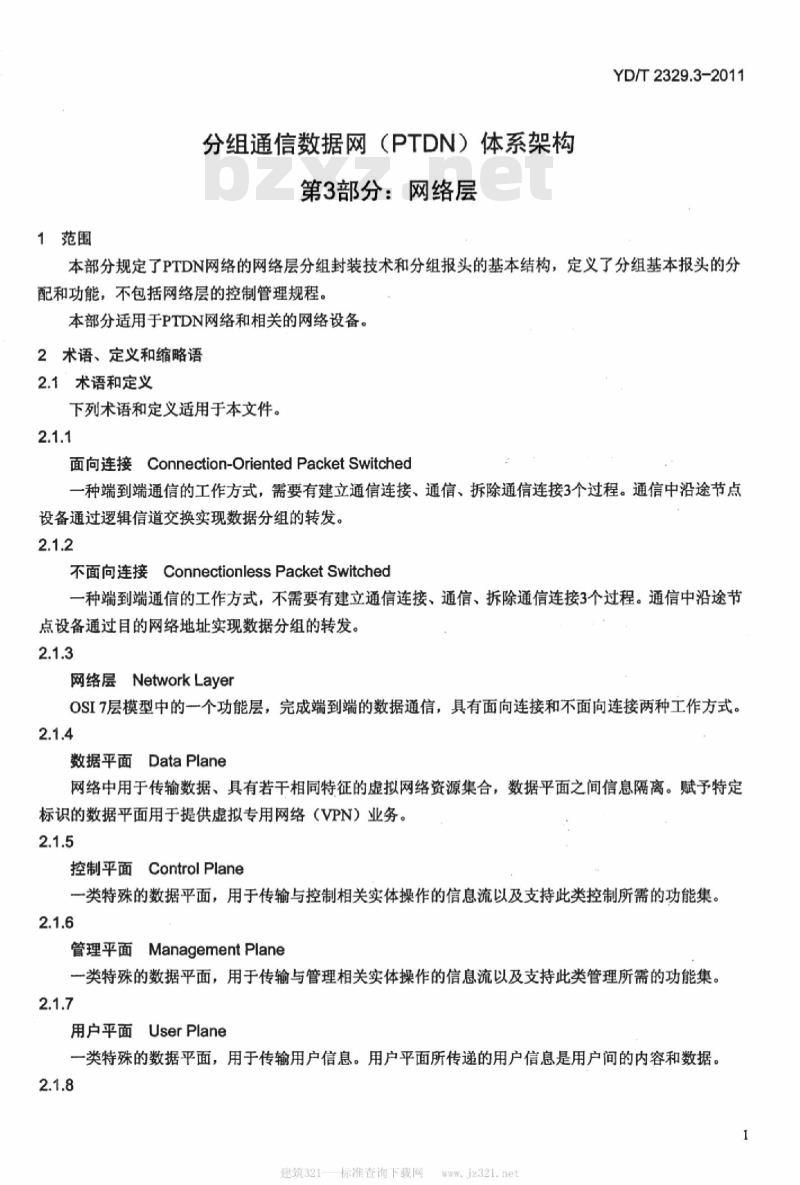

1范围
分组通信数据网(PTDN)体系架构第3部分:网络层
YD/T2329.3-2011
本部分规定了PTDN网络的网络层分组封装技术和分组报头的基本结构,定义了分组基本报头的分配和功能,不包括网络层的控制管理规程。本部分适用于PTDN网络和相关的网络设备。2术语、定义和缩略语
2.1术语和定义
下列术语和定义适用于本文件。2.1.1
面向连接Connection-OrientedPacketSwitched一种端到端通信的工作方式,需要有建立通信连接、通信、拆除通信连接3个过程。通信中沿途节点设备通过逻辑信道交换实现数据分组的转发。2.1.2
不面向连接ConnectionlessPacketSwitched一种端到端通信的工作方式,不需要有建立通信连接、通信、拆除通信连接3个过程。通信中沿途节点设备通过目的网络地址实现数据分组的转发,2.1.3
网络层NetworkLayer
OSI7层模型中的一个功能层,完成端到端的数据通信,具有面向连接和不面向连接两种工作方式。2.1.4
数据平面DataPlane
网络中用于传输数据、具有若干相同特征的虚拟网络资源集合,数据平面之间信息隔离。赋予特定标识的数据平面用于提供虚拟专用网络(VPN)业务。2.1.5
控制平面ControlPlane
类特殊的数据平面,用于传输与控制相关实体操作的信息流以及支持此类控制所需的功能集。2.1.6
管理平面ManagementPlane
一类特殊的数据平面,用于传输与管理相关实体操作的信息流以及支持此类管理所需的功能集。2.1.7
用户平面UserPlane
一类特殊的数据平面,用于传输用户信息。用户平面所传递的用户信息是用户间的内容和数据。2.1.8
建筑321一标准查询下载网
YD/T2329.3-2011

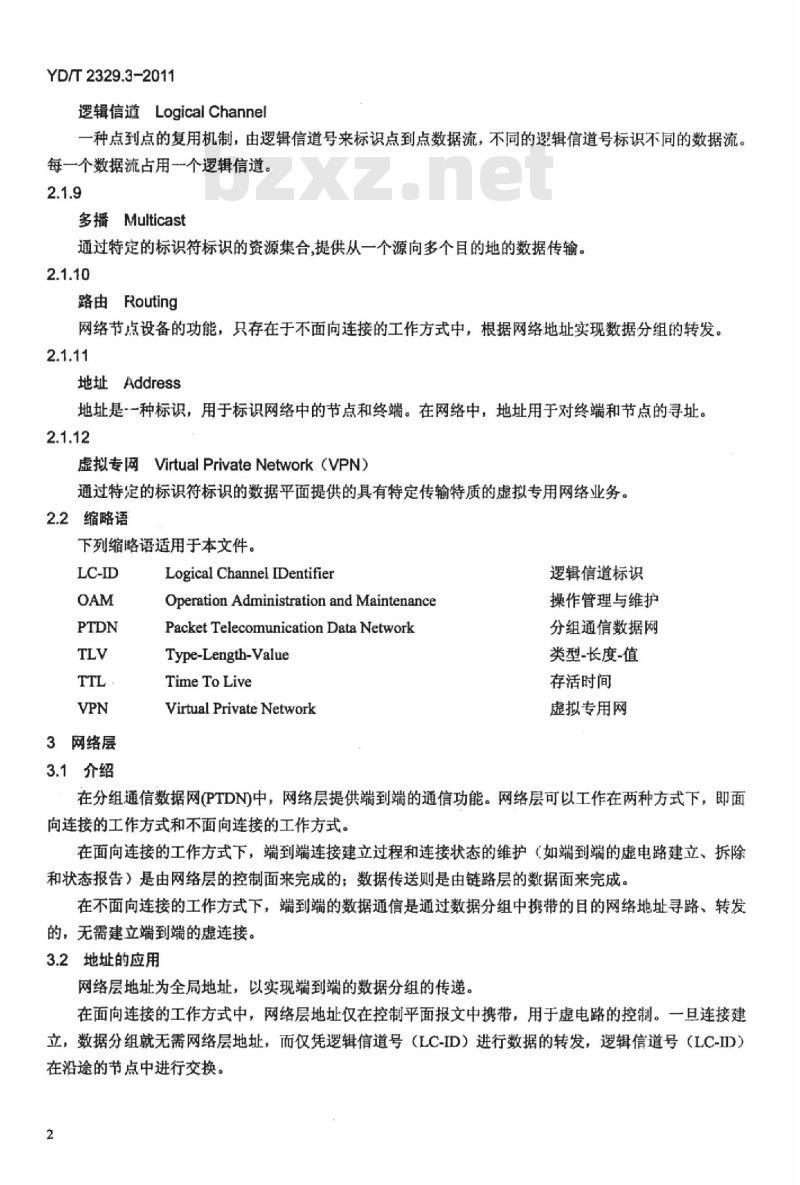

逻辑信道LogicalChannel
一种点到点的复用机制,由逻辑信道号来标识点到点数据流,不同的逻辑信道号标识不同的数据流。每一个数据流占用一个逻辑信道。2.1.9
多播Multicast
通过特定的标识符标识的资源集合,提供从一个源向多个目的地的数据传输。2.1.10
路由Routingbzxz.net
网络节点设备的功能,只存在于不面向连接的工作方式中,根据网络地址实现数据分组的转发。2.1.11
地址Address
地址是-一种标识,用于标识网络中的节点和终端。在网络中,地址用于对终端和节点的寻址。2.1.12
虚拟专网VirtualPrivateNetwork(VPN)通过特定的标识符标识的数据平面提供的具有特定传输特质的虚拟专用网络业务。2.2缩略语
下列缩略语适用于本文件。
3网络层
3.1介绍
Logical Channel IDentifier
Operation Administration and MaintenancePacket Telecomunication Data NetworkType-Length-Value
Time To Live
Virtual Private Network
逻辑信道标识
操作管理与维护
分组通信数据网
类型-长度-值
存活时间
虚拟专用网
在分组通信数据网(PTDND中,网络层提供端到端的通信功能。网络层可以工作在两种方式下,即面向连接的工作方式和不面向连接的工作方式。在面向连接的工作方式下,端到端连接建立过程和连接状态的维护(如端到端的虚电路建立、拆除和状态报告)是由网络层的控制面来完成的;数据传送则是由链路层的数据面来完成。在不面向连接的工作方式下,端到端的数据通信是通过数据分组中携带的目的网络地址寻路、转发的,无需建立端到端的虚连接。3.2地址的应用
网络层地址为全局地址,以实现端到端的数据分组的传递。在面向连接的工作方式中,网络层地址仅在控制平面报文中携带,用于虚电路的控制。一旦连接建立,数据分组就无需网络层地址,而仅凭逻辑信道号(LC-ID)进行数据的转发,逻辑信道号(LC-ID)在沿途的节点中进行交换。
YD/T2329.3-2011
在不面向连接的工作方式中,网络层地址不仅在控制平面、管理平面报文中携带,也在数据平面的报文中携带,沿途的节点凭网络层地址进行报文的寻路与转发。PTDN采用根据地域、层次化的网络地址体系,可以包括国家码、区域码、运营商码和一些扩展码。PTDN支持不定长的地址,见3.3.1.3节。3.3不面向连接工作方式下报文格式和字段定义3.3.1公共字段
在不面向连接的工作方式中,各平面的数据报文都必须包含版本字段、报文类型字段、地址长度字段、TTL字段、路由倒换字段、源地址字段、目的地址字段。3.3.1.1版本字段
版本字段用于标识PTDN网络层封装版本。当前取值为1。字段长度为4bit。3.3.1.2报文类型字段
报文类型字段用来区分报文所属的平面,字段长度为2bit。具体取值如下:00保留;
-01控制报文;
-10管理报文;
11数据报文。
3.3.1.3地址长度字段
PTDN网络地址支持不定长地址,地址长度字段用来确定该报文所使用的地址长度。该字段长度为2bit。具体取值如下:
保留:
地址长度为64bit;
地址长度为96bit:
地址长度为128bit。
3.3.1.4TTL字段
TTL字段用来指示报文在PTDN网络中存活时间。如果该值为O,则该报文必须丢弃。报文每经过一个节点该值减1。TTL字段长度为6bit。3.3.1.5保护倒换字段
保护倒换字段用于指示报文的寻路类型,其长度为2bit。其取值如下:00B主路由:
-01B第二备份路由:
10B动态路由
一11B第一备份路由。
3.3.1.6源地址字段
源地址字段用来声明该报文的源端地址,其长度由地址长度字段确定。3.3.1.7目的地址字段
目的地址字段用来声明该报文的目的端地址,其长度由地址长度字段确定。3.3.2数据报文
建筑321一标准查询下载网
www-jz321.net
YD/T2329.3--2011
不面向连接的数据报文基本报头除了包含3.3.1规定的公共字段外,还包括了VPN标记字段、多播标记字段、业务流类型字段、载荷长度字段、扩展报头标识、VPN-ID字段以及保留字段等(如图1所示)。数据报头还支持扩展报头。
版本(4)
TTL(6)
业务流类型(2)
报文类型(2)
载荷长度(16)
协议封装标
记(1)
保留(2)
源地址
目的地址
协议类型(16)
adidrLength取值由地址长度字段决定(见3.3.1.3节)。3
地址长度(2)
保护倒换(2)
保留(4)
VPN号(20)
图1数据报文结构
3.3.2.1VPN标记字段
8+addrLengtha
8+addrLength°+1
8+2*addrLength*+1
8+2*addrLeigth+2
8+2*addrLength*+3
8+2*addrLength*+4
VPN标记字段用来标记该报文是否为VPN报文,其长度为1bit。如果该字段取值为1,表示该数据报文为VPN报文。如果该字段取值为0,则表示该数据报文不是VPN报文。3.3.2.2多播标记字段
多播标记字段用来标记该报文是否为多播报文,其长度为1bit。如果该字段取值为1,表示该数据报文为多播报文。如果该字段取值为0,则表示该数据报文不是多播报文。4
3.3.2.3业务流类型字段
YD/T2329.3-2011
业务流类型字段用于区分不同的业务流,其长度为2bit。PTDN支持4种类型的业务流:00绝对保证资源:
01优质统计复用资源,保证部分资源:一10一般统计复用资源,保证部分资源:一11尽力而为。
3.3.2.4载荷长度字段
载荷长度字段用来表示载荷内容的长度,以字节为单位。该字段长度为16bit。3.3.2.5扩展报头标识
扩展报头标识用来标记是否还有扩展报头,其长度为1bit。如果该值为0,表示无扩展报头;否则有扩展报头。
3.3.2.6保留字段
保留字段设置为0
3.3.2.7VPN号字段
VPN号字段用来标识VPN。在PTDN网络中VPN号是唯一的。其长度为20bit3.3.2.8协议封装标记
协议封装标记,其长度为1bit。用来标记该报文是否具有协议类型字段。0表示无,1表示有。3.3.2.9协议类型字段
协议类型字段,其长度为16bit。用来标识载荷中承载的协议类型。3.3.3扩展报头格式
扩展报头采用TLV格式(如图2所示)。8
类型(7)
长度(注1)
内容(注2)
注1:长度字段的长度可能随类型变化而变化注2:内容的起始位置由长度字段的长度决定3
图2扩展报头格式
其中,后续扩展标记为1bit,其取值如下:0表示该扩展报头为最后一个扩展报头:-1表示该扩展报头后还有跟随的扩展报头。3.3.3.1分片扩展报头
分片扩展报头格式如图3所示。
建筑321---标准查询下载网
2(注1)
3(注 2)
YD/T2329.3-2011
保留(2)
0000100(B)
长度(8)
分片偏移(5)
分片偏移(8)
分片标识
图3分片扩展报头格式
其中,分片扩展报头类型为0000100B。分片偏移的长度为13bit。
MF标记长度为1bit。其取值如下:0表明这是最后一个分片;
表明还有后续分片。
分片标识的长度为32bit。
3.3.3.2OAM扩展报头
OAM扩展报头格式如图4所示。
0000101(扩展报头类型)
长度(16)
OAM消息
图4OAM扩展报头格式
其中,DAM扩展报头类型为0000101B。长度字段为16bit。
3.3.4控制报文
控制报文结构如图5所示。
3.3.4.1消息类型字段
消息类型字段用来区分完成不同控制功能的控制消息,长度为8bit。3.3.4.2消息长度字段
消息长度字段用来确定消息内容的长度。3.3.4.3消息内容字段
消息内容字段采用TLV格式来组织消息携带的内容信息。6
版本(4)
TTL(6)
报文类型(2)
消息类型(8)
消息长度
源地址
目的地址
消息内容
addrLength取值由地址长度字段决定(见3.3.1.3节)。3
图5控制报文结构
3.3.5管理报文
管理报文结构如图6所示。
版本(4)
TTL(6)
报文类型(2)
消息类型(8)
消息长度
源地址
目的地址
消息内容
addrLength取值由地址长度字段决定(见3.3.1.3节)。3
图6管理报文结构
建筑321标准查询下载网
地址长度(2)
保护倒换(2)
地址长度(2)
保护倒换(2)
YD/T2329.3-2011
5+addrLengtha
5+addrLength\+1
5+2*addrLength+
5+2*addrLength*+
5+addrLength
5+addrLength*+1
5+2*addrLength*+1
5+2*addrLength*+2
YD/T2329.3-2011
3.3.5.1消息类型字段
消息类型字段用来区分完成不同管理功能的管理消息,长度为8bit。3.3.5.2消息长度字段
消息长度字段用来确定消息内容的长度。3.3.5.3消息内容字段
消息内穿字段采用TLV格式来组织消息携带的内容信息。3.4面向连接工作方式下的报文
3.4.1数据报文
在面向连接工作方式下,数据报文在虚电路中传输。3.4.2控制报文
在面向连接工作方式下,控制报文在特定的虚电路即逻辑信道号为0的逻辑信道中传输。控制报文采用TLV格式组织控制报文携带的信息内容(如控制参数等)。3.4.3管理报文
在面向连接工作方式下,管理报文在特定的虚电路即某个特定的逻辑信道中传输。管理报文采用TLV格式组织管理报文携带的信息内容(如参数等)。中华人民共和国
通信行业标准
分组通信数据网(PTDN)体系架构第3部分:网络层
YD/T2329.3-2011
人民邮电出版社出版发行
北京市崇文区夕照寺街14号A座
邮政编码:100061
版权所有不得翻印
本书如有印装质量问题,计
请与本社联系电话:(010)67114922建筑321---标准查询下载网
