1CS 33.160.30

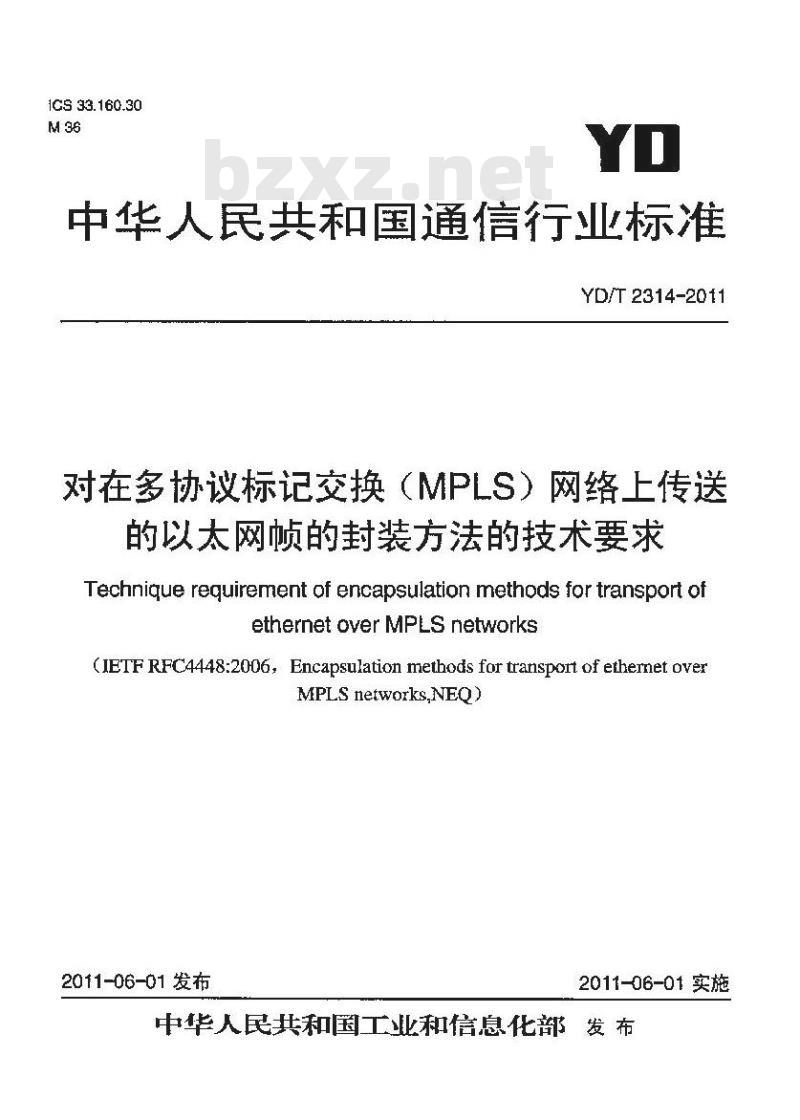

中华人民共和国通信行业标准
YD/T 2314-2011
对在多协议标记交换（MPLS）网络上传送的以太网帧的封装方法的技术要求Technique requirement of encapsulation methods for transport ofethernet over MPLS networks
(IETFRFC4448:2006,Encapsulation methods for transport of ethernet overMPLSnetworks,NEQ)
2011-06-01 发布
2011-06-01 实施
中华人民共和国工业和信息化部发布前

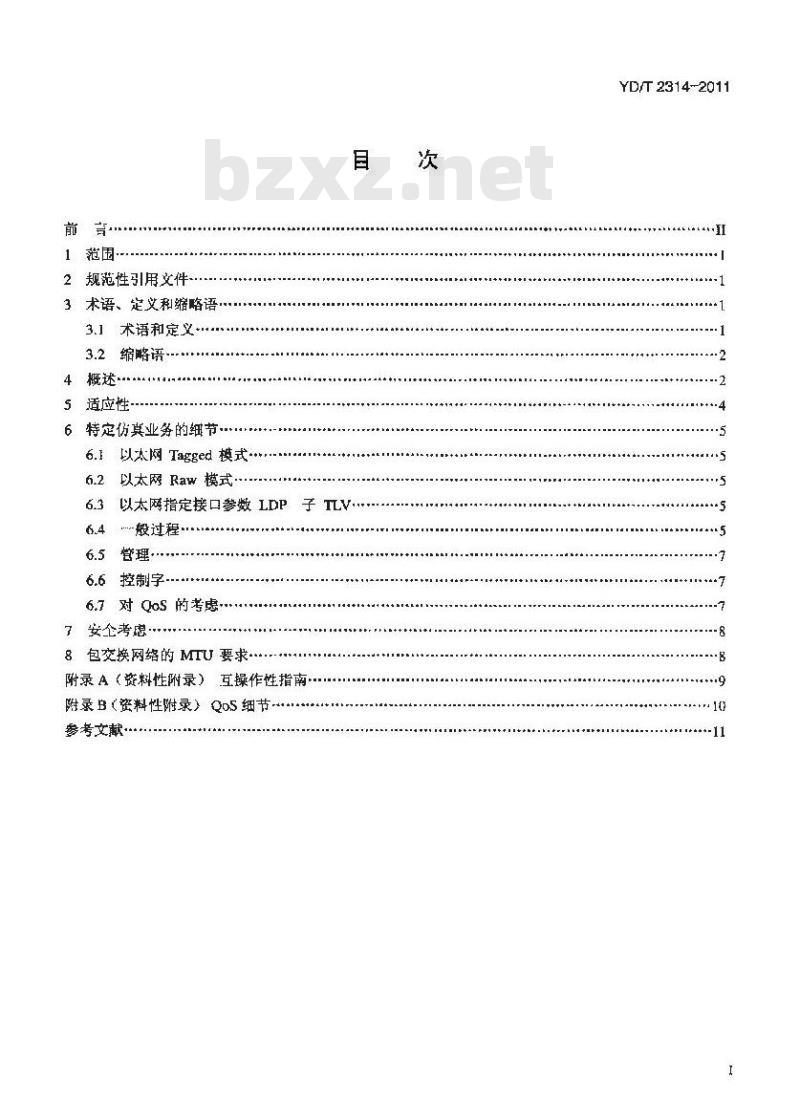

1范围
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
概述·
适应性
6特定仿真业务的细节·
6.1以太网 Tagged 模式
6.2 以太网 Raw 模式-
6.3以太网指定接口参数 LDP
6.4…般过程
6.5管理
6.6控制字
6.7对 Qos 的考虑.
了安企考虑·
8包变换网络的 MTU 要求
附录A（资料性附录）互操作性指南附录B（瓷料性附录）QoS细节-bZxz.net
考文献
TTKANTKACA
YD/T 2314-2011
YD/T2314-2011
YD/T2314-2011《对在多协议标记交换（MP1.S）网络上传送的以太网恢的封装方法的技术要求》对应IETFRFC4448（2006），与ETFRFC4448（2006）的-致程度为非等效采用，与其主要差异如下：一本标准第4章、第5章、第6章、第7章、第8章分别与ETFRFC4448（2006）第1章、第3章、第4章、第5章、第6章保持一致：
一本标准的附录A和附录B与IETFRFC4448（2006）的AppendixA和AppendixB保持一致。本标准按照（B/T1.1-2009给出的规则起草。本标推由中国标推化协会提出并归口。本标准起草单径：工业和信息化部电信研究院。本标准主要起草人：郭亮。
TTTKaNRYKAA

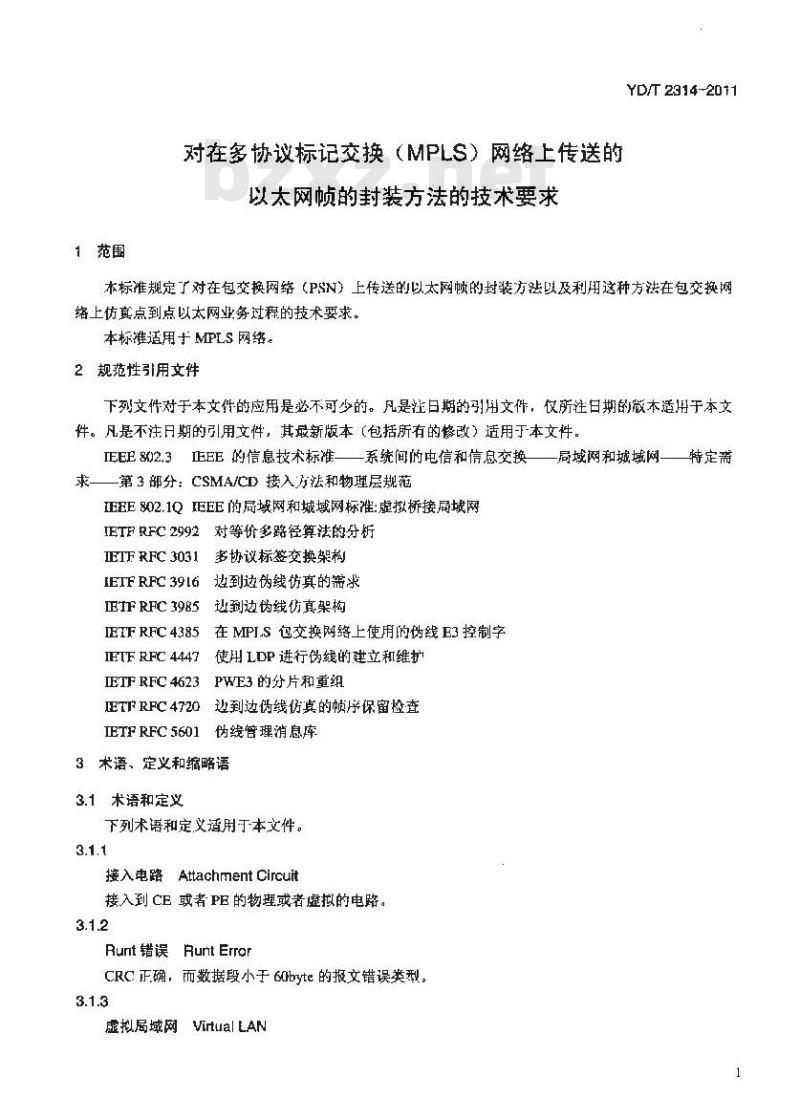

1范围
对在多协议标记交换（MPLS）网络上传送的以太网顿的封装方法的技术要求YD/T 2314-2011
本标准规定了对在包交换网络（PSN）上传送的以太网帧的过装方法以及利用这种方法在包交换网络上仿真点到点以太网业务过稞的技术要求。本标准适用 MIPLS 网络。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注甘期的微本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。IEE就2.3正EE的信息技术标准系统间的电信和信息交换局域网和城域网特定需
求第3部分：CSMA/CD接入方法和物理层规范EEE02.1QEEE的局域网和城域网标准：虚拟桥接局域网IETFRFC2992对等价多路径算法的分析ETFRFC3031多协议标签交换架构EETFRFC3916边到边伪线仿真的带求IETFRFC3985边到边伪线真架构
IEIFRFC4385在MPLS包交换网络上使用的伪线E3控制字使用LDP进行伪线的建立和维护
IETF RFC 4447
PWE3的分片和重组
IETF RFC46231
ETFRFC4720边到达伪线伤真的顿序保留检查IETF RFC 5601
伪线管理消息库
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
接入电路 Attachment Circuit
接入到CE或者PB的物理或者虚拟的电路。3.1.2
Runt错误RuntErrar
CRC正确，而数据段小于60byte的报文错误类型，3.1.3
虚拟局域网VirtualLAN
TTKANTKACA
YD/T2314-2011

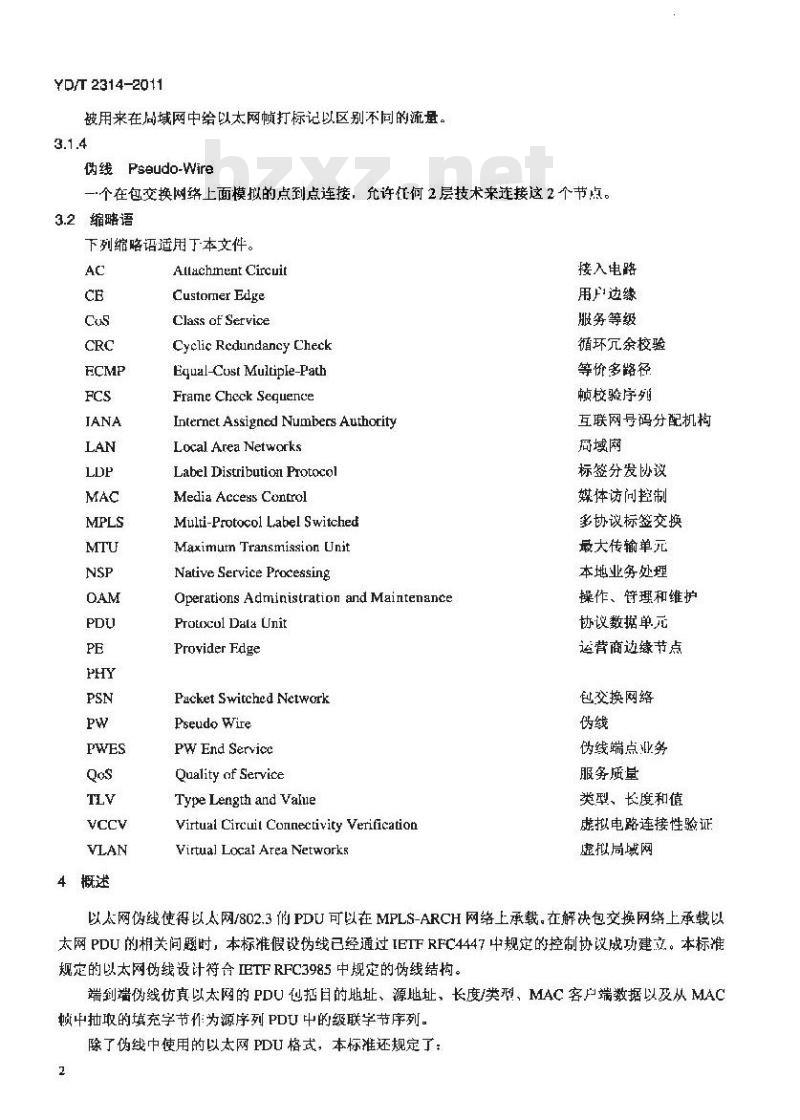

被用来在周域网中给以太网帧打标记以区别不同的流量。3.1.4
伪线Pseudo-wire
二个在包交换网络上面模拟的点到点连接，允许任何2层技术来连接这2个节点。3.2缩略语
下列缩略语适用下本文件。
4概述
Allachment Circuit
Customer Edge
Class of Service
Cyclic Redundancy Check
Equal-Cust Multiple-Path
Frame Check Sequence
Intermet Assigned Numbers AuthorityLocal Area Networks
Label Distribution Protocol
Media Access Control
Multi-Protocol Label SwitchedMaximutn Transmission Unit
Native Service Processing
Operations Administration and MaintenanceProuxcul Dala Unit
Provider Fdge
Packet Switched Network
Pseudo Wire
PW End Servicc
Quality of Service
Type Length and Value
Virtual Circuit Connectivity VerificationVirtual Local Area Networks
接入电路
用户边缘
服务等级
循环亢余校验
等价多路径
顿校验序列
互联网号码分配机构
商域网
标签分发协议
媒体访问控制
多协议标签交换
最大传输单元
本地业务处理
操作、管理和维护
协议数据单元
运营商边缘节点
包交换网络
伪线端点业务
服务质量
类型、长度和
虚拟电路连接性验证
虚拟局域网
以太网伪线使得以太网/802.3的PDU可以在MPLS-ARCH网络上承载。在解决包交换网络上承载以太网PDU的相关间题时，本标准假设伪线已经通过IETFRFC4447中规定的控制协议成功建立。本标准规定的以太网伪线设计符合ETFRFC3985中规定的伪线结构。端到端伪线仿真以太网的PDU包括目的地址、源地址、长度/类型、MAC客户端数据以及从MAC赖中抽取的填充字节作为源序列PDU中的级联学节序列。除了伪线中使用的以太网PDU 格式，本标准还规定了，2
TTTKONKACA
YD/T 2314-2011
使用伪线为两个CE路由器提供仿真（点到点）以太网服务的过程，包括对PE边界和CE边界以太网PDU的处理过程：
对以太网QoS和安全方面的考虑：一对以太网伪线域问传输的考虑。图1、图2措述了源自ETFRFC3985、支持以太网伪线仿直服务的考模型。图1中显示的“仿真服务”是一个桥接局域网：PE有多个MAC接口，使用MAC控制频等。这里的让程仅仅支持在“仿真局域网”内只有两个CE的情况。本标准中把这种服务称为“仿真点到点以太网\。在多了两个CE之间使用伪线来仿衰局域网的过程不在本标的规定范围。仿真眼务
PSN隧道
接入心路
本地以太网服务
报入电路
本地以太网服务
图 1 伪线 E3 以太两NVLAN 接口考结构仿真以太网
<包括YLAN）业务
多路克用
PSNMPLS
物理层
仿点服务
PSN道
仿京以太网
（包括VLAN）业务
多路京用
PSNMPLS
物理层
图2以太网伪线E3协攻找参考模型本标准中，PEI 为入口路由器，FE2为出口路由器。一层 PDU 在 PE1,E接收，封装，传送，然后在PE2上拆封，并且在PE2的接入电路上发送出去。以太网伪线只在两个端点之问真一个以太网链路。本标准规定的机制与物理层是无关的，它只关心“仿真服务”那部分。
图3所示的参考模型摧述了PE中每个伪线端点的终结点。PR
终结点
终站点
图 3 快线考图
TTTKANTKACA
FroulPSN
+ToPSN
YD/T2314-2011
伪线终结在图3中PE的B参考点所指的逻辑端口。该端口提供以太网MAC服务，将A参考点按收到的每个以太网赖透明地发送到伪线另一端相应PE的A参考点上。NSP功能包括处转发给伪线终结点的以太网顿.这个功能可能包括去除，重写或者增加VLANtag物理端口的复用和解复用，伪线-伪线桥接，2层封装、整形、策略设置等。这些功能特定于以太网技术，伪线仿真服务可能不需要这些功能。A参考点左边部分，包括CE和 PE之间的物理层、NSP和PE终结点之阅的适配功能，不在伪线E3的范围内，在这里不进行定义。A、B参考点中间的“伪线终结点”进行以下操作：建立和保持伪线，必要时对以太网帧进行封装和解封装，以使其能通过 MPLS 网络进行传送。以太网伪线有两种运行模式，tagged模式和Raw模式。tagged模式中，每个帧必须包含至少一个802.1Q的VLANtag，并且标签值对函个伪线终结点上的NSP都有意义。也就是说，两个伪线终结点必须对怎么处理标签进行协商（用信令或者手工配暨）。在RaW模式的伪线中，一个顿有可能会包含802.10的VLANtag，但是该tag对NSP没有意义，NSP会透明地传输这些tag。5适应性
以太网VLAN伪线仿真可以通过MPLS包交换网络来提供基于\以太网VLAN到VLAN”的服务的同时，服务挺供商可以使用以太网伪线仿真来通过MPLS包交换网络提供基于以太网的“端门到端口的服务。
以太网伪线或者以太网VLAN伪线在各白本地服务方面有如下的特征：一一个以太网伪线与两个以太网接入电路相连，一个以太网VLAN伪线与两个以太网VLAN接入电路相连。以太网伪线支持可变长度以太网顿的双间传输。入NSP功能从以太网顿中剥离前导偿号利FCS，然后将帧完整地逛过伪线传输。这是在没有考虑顿中的802.1Q标签的情况下进行的。出NSP功能从伪线处装得以太网，在把顺转发到按入电路之前重组了前导信号和FCS。由于FCS既没有通过以网伪线也没有通过以太两VLAN伪线传输，懒载荷的完整透明性可能会丢失。在ETFRFC4720规定的可选方法可以用米实现载荷在以太网或者以太网VLAN伪线上的的完整透明性；对一个以太网VLAN 伪线来讲，VLAN tag重写可以电出 FE,上的 NSP 实现，这已经超出了本标准的范围：
以太网或者以太网VLAN伪线只支持通过伪线的同类以太网恢；伪线的端点必须同时加标签或者不加标签，由NSP功能能敏支持的同类懒类型超出本标准的范围：一以太网端口或者以太网VLAN状态提示由LDP状态通知消息中的伪线状态TLV提供。PE之间的丢连接可由LDP会话关闭或者使用VCCV机制探测到,PE能够将这些指示传送回它的远端接入系统：除非采用了分片和重红，活则包交换网络MTU减去MPLS头长度的结果会限制所能支持的最大顿长度：
一包交换网给可能会记录，复制或者默默的丢包。在以太网或者以太网VLAN伪线中，序列测定可能会被使能，用来探测在每个伪线上丢失、复制或者乱序的包：一以太网伪线或者以太网VLAN伪线的可靠性能影利用PE的QaS功能和底层包交换网络来提高。4
TTTKANTKACA
6特定仿真业务的细节
6.1以太网Tagged模式
YD/T 2314-2011
以太网帧会基于本标准稍后定义的Tagged模式的处理过程来封装。必须注意的是，如果 VLAN tag由出PE定义，以太网分发树协议可能会无法正确工作。因此，VLANtag必须在伪线的两端接入电路上都能匹配才有意义。
如果PE探测到以太网物理端口的失败，或者端口无法被管運，它必须向与这个端口有关的所有伪线发送一个伪线状态通知消息。这种模式使用服务划分标签来将输入的以太网顿定位到相关的伪线上：对应于必线类型0x0004\Ethernet Tagged Mode\
6.2以太网Raw模式
以太网快会基丁本标准稍后定义的RaW模式的处理过程来封装。如果PE探测到以太网入端口1的失败，或者该端口光法被管理，PE必须发送一个合适的伪线状态通知消息给相应的远端PE。这种模式下，在PE1接入电路.上收剑的所有以太网顿会通过单一的伪线被传送到PE2。这个服务对应于伪线类型0x0005“Ethermet\。6.3以太网指定接口参数LDP子TLVLDP的TLV指定了接口和关参数。适用的时候，它会被用来验证PE之问以及链路边缘的入和出端口之间是否有必要互通。接口参数TLV在IETFRFC4447中被定义，具有接口参数子TLV类型初始值的IANA注册表在IANA中定义，但是以太网相关的接口参数如下所述：一0x06 被请求的 VLAN ID Sub-TLV个可选的16bit值表求了被请求的VLAND。这个参数必须由一个不会在出口802.1Q以太网VLAN标签上重写的PE来使用。如果入PE收到这个请求，必须在入口处将VLAN标签中包含的VLANID重写以匹配被请求的VLANID。如果不能，而且VLAND还没有匹配之前定义的入VLAND，伪线不能被使能。这个参数只有当PW运行在以太网Tagged模式时是适用的。6.4一般过程
6.4.1处理流程
当NSP/转发器有一个顿要发往伪线终结点：一剥离前导信号（如果有的话）和FCS：一如果有必要，结果帧前面加上控制学。使用控制字的情况在下边会定义控制学在6.6中被定义：一止确的伪线复用（PW标签）之前加上结果报文：一正确的隧道封装前面加上结果报文： 报文被传送。
正确的隧道封装和伪线复用选择的方法取决于建文伪线的过程。隧道封装取决丁MPLS包交换网络如何被建立。可以包括无标签、一个标签或者多个标签。正确的伪线复用是一个MPLS标签，它的值由伪线建立和保持协议决定。当一个报文通过伪线到达，隧道封装和伪线复用被剥离。如果控制学存在，也被处理和剥离。然后结果报文被发往转发器或者NSP。FCS的新建由NSP来完成。6.4.2Raw模式vsTagged模式
TTIKANYKACA
YD/T2314-2011
当PE收到一个以太网帧，而且这个顺有VLANtag，这时可以分为两种情况。a）这个标签是服务划分标识。这意味着这个标签是由一些服务提供一运营设备放置到顿当中，让服务提供商来区别流量。例如，来自不同客户的LAN可能会汇聚到向一个服务提供商的交换机上，此时VLANtag就能用来区分各个客户的流，然后将恢转发给各个PE。b）这个标签不是服务划分标识。这意味着标签是由客户设备放置到帧结构中，对PE来讲没有意义。
标整是不是服务划分标识由PE上的本地配置决定。如果一个以太网伪线运行在Raw模式，服务划分标签肯定不会在伪线上被发送。当一个顿由PE从接入电路上接收到，如果该赖内有一个服务划分标签，那么它必须在被发送到伪线之前从顿结构里剥离掉（山 NSP)。
如果一个以太网伪线运行在Tagged模试，每个在伪线上发送的帧都必须有服务划分VLANtag。如果PE从接入电路收到的快没有服务划分VLANtag，在将这个顿在伪线.上发送之前，PF必须在这个慎之前如一个虚设的VLANg这是默认的操作模式，也是仅有的必需模式。两种模式下，非服务划分标签都被当做载荷的·部分通过伪线传输。必须注意到，单一的以太网报文可能包含不止一个标签，但是最多只会有一-个是服务划分标签。任何情况下，出于将以太网慎适应伪线的目的，NSP只会检查最外面的标签。两种模式下，服务划分标签值都只有本地意义，例如，只在指定的PE-CE接口上有意义。在Tagged模式下，从伪线收到顿的PE可能会重写标签值，或者把它完全剥离掉，或者不做任何改变，这都取决于对它的配叠。在RaW模式下，收到顿的PE在将帧传送到接入电路之前可能会也可能不会在顿结构里加上服务划分标签，但是，它必须不重写或者移除任何已经存在的标签。表1显示了在按入电路的入口处可能会进行的操作。表1标签与服务划分
Raw模式
Tagged模式
服务划分
第一个VLAN tag 被移除
没有操作或者被添划
6.4.3PE/CE连接上的MTU管理
没有服务划分
没有操作进行
恭加cag
除非已经知道在伪线两端的CE-PE连接的MTU相同，否则以太网伪线不能被使能。如果一个出PF收到一个封装的2层PDU，它的载荷长度超过了目标2层接口的MTU，这个PDU必须被丢弃。6.4.4顿排序
一股来说，在以太网上运行的应用不需要严格的慎排序。但是，IEEE802.3的定义中，在链路集合的环境中(clase43)来自同一会话的顿需要有序的传送。而且，包交换网络不能被假设能提供或者保证帧有序。以太网伪线可以通过使用挖制字来提供严格的慎排序。如果这个选项被使能，任何由包交换网络引起的失序愤会被丢掉或者由伪线的接收端重排。如果指定的伪线需要严格的帧排序，这个选项必须被使能。
6.4.5帧错误处理
一个封装好的以太网顿穿过伪线的话可能会被丢掉、损坏或者无序的传输。正如在IEIFRFC3916中所规定，丢帧、损坏以及失序传输被认为是伪线的“常见bit错误”。损坏的伪线顿会被包交换网络层探测到，然后丢弃。
TTIKANYKACA
YD/T2314-2011
在伪线的入口，应该能支持本地的以太网顿错误处理机制。例如当PE设备收到一个包含CRC错误、顺错误或者Runt错误的以太网顿，必须在入口处披丢掉。这个处理是NSP的一部分功能，超出了本标性讨论范围。
6.4.6IEEE802.3x流控互通
在标准的以太网络中，流控机制足可选的，通常配置在一~个点到点连接上（如，在CE和PE之间）的两个节点之间。EEE802.3xPAUSE慎不允许通过伪线承载。参见附录A。6.5管理
以太网伪线管理模式仿效一般伪线管理模式，在ETFRFC3985和IETFRFC5601中被定义，很多普通的伪线管理功能这单都能提供，没有附加以太网特定管理功能的必要。以太网特有的参数在一个附加的MIB模块里定义。
6.6控制字
本节定义的控制字基于IBTFRFC4385中定义的一般伪线MPLS控制字。它使伪线具有将每个顿进行排序的能力，避免了IETFRFC2992中定义的ECMP问题，同时它提供了包含VCCV的OAM机制。IBTPRFC4385中规定“如果伪线对包失序敏感，而且正在一个使用MPLS载荷来选择ECMP路径的MPLS包交换网络上承载，它必须部署一种机制来避免包的失序。”因为ECMP可能会检查MPLS标签栈之后的第一个字节的前半部分来决定是否将这个包标记为比。因此，如果承载在伪线上的缺少控制字的以太网顿源MAC地址由0x4或者x6开始，那么可能会被误认为是IPv4或者IPv6报文。基于MPLS网络的配置和拓扑情况，这可能会导致同一个伪线的所有报文不会沿着同一路径转发的结果。这会增加指定伪线中赖失序的情况，或者导致OAM报文沿着与实际要求的路径转发。控制字提供的功能对于一个给定的以太网伪线来说可能不需要。例如，在一个给定的MPLS网络中ECMP可能不会存在或者不起作用，严格的顿排序可能不需要。如果确实有这种情沉，控制字就没有什么价值，当然也就是可选的。早期的以太网伪线实现在部署的时候不需要包含控制字或者处理它的能力。为了支持向后的兼容性，将来部署的时候必须能够发送和接收没有控制字的顿。在所有的情况下，出PE必须能够知道入PE是否会在一个指定的伪线上发送控自字。如IETFRFC4447中定义的，这能由PE上的配置或者信令得到。控制字定义如下：
01234567890123456789023456789010000
sequencenumber
在上面的报文中，前4位必须设为0来表明是伪线数据。其次的前12位保留为将来使用。在传输的时候，它们也必须设为0，而且在接收的时候必须被忽略。后面的16bit提供了一个序列号，可以用来保证顾的有序传输。序列号字段的处理是可选的。序列号空间是无符号的循环空间。序列号0用来表示没有使用序列号检查算法，序列号处理算法由IETFRFC4385定义。
6.7 对 QoS 的考虑
入PE在次定封装协议中QoS学段的值的时候可能会参考VLANta头中的使用者优先级（PRI）字7
TTTKONYKAA
YD/T2314-2011
段。相同的，出PE在将慎转发给CE的时候可能会参考封装协议中的QoS字段、PE必须支持在MPLS包交换网络上面将以太网伪线承载为“尽力而为”业务的能力。不管包交换两是否支持OoS，PRI都会在FE设备之间传鞍。如果在PE上一个8I2.IQVLAN字段被添加了，那么必须支持默认的设置为0的PRI，或者从包交换网络中Qos字段映射过来的值
PE必须依靠一个或者多个下文提效的方法支持附加的QoS:a）每个伪线ES的一个服务等级CoS，对应于包交换网络中的--个CoS伪线：b）每个伪线ES的多级 Crs对应于包交换网络中有多级CoS的一个伪线：c）每个伪线ES的多级CoS对成于包交换网络上的多个伪线。以上关于服务映射的细节参此附录日。伪线保证MPLS包交换网络中的速率是基丁跟客户达成一致的伪线服务提供商策略，可能跟以太网物理端口速率不同。
7安全考虑
以太网伪线类型见LETFRFC3985和ETFRFC4447中的所有常见安全考患。以太网伪线在MPLS包交换网中传输，因此，伪线本身的安全性只能跟MPLS包交换网络的安全性一样。MIPLS包交换网络可以由多种方法来保证安全，如1ETFRFC3031中所规定。对MAC地处的接入进行控制所能达到的安全性超出了本标准的范围。在交换（虚拟桥接）环境中使用伪载相关的附加安全需求由于超出了本标难的范围，在这里不做诺论。8包交换网络的MTU要求
MPLS包交换网络必须定义一个足够长的MTU，从而可以传输已经封装了控制字、伪线复用和隧道封装的以太网顿。例如，MPLS被当做隧道协议来使用，这就比最大帧长度多了Bbyte或者更多的字节。在ETFRFC4623中规定的方法可能会被用来将超过包交换网络的MTU的顿进行分片封装。但是，如果FRAG没有使用,或者入PE确定一个封装的2层PDU超过了它将被发送的包交换网络隧道的MTU,该PDU 必须被丢弃。
A.1配重选项
附录A
（资料性附录）
互操作性指南
图A.1就是基于图3所示参考点的对点到点以太网伪线的配置选项清单。A上的业务和封装
2) TAGI
3) NO TAG
允许的组合：
℃上的对装
RAW(与A一样)
B 出入的操作
YD/T2314-2011
VLAN值的改变可选VLAN可能是0-4095，双向都能改变添加/移除Tag字段
移除/面Tag字段
图 A.1 可选配重
Tag可以使心-4u95 （请群i)
(请）
RaW和其他服务不允许在相同的NSP虚撤端口（A）上进行。絲丫在（A）.上有冲灾的VLAN不被允许之外，所有其他的组合都可以。请注意，在绝大多数的点到点伪线应用中NSP虚拟端几跟物理端口是一样的实体。
注1：模式3可能被限制只能游加VLANNULL，因为YLAN的改变或者指定VLAN的组合能够在彻线的CE侧完。
注2：模式4在2层交换机中存在，但是由于它可能不会保存用户的PRI字段，所以当与伪线操作的时候不推荐。如果需要移除VLANLag（为了伪线另一端的TLS)，建议在快线1：使用带有ug2=0(NULLVLAN)的模式2：同时在伤线的另一端使用模式 3。
A.2IEEE802.3流控考虑
如果接收节点拥塞，它会将一个特殊顿一PAUSE顺一一发往连接的相反终端的源节点。实施必须提供一种机制在本地(如，本地PE)终结PAUSE顿。必须按照如下操作：本地以太网端LI接收到PAUSE帧之后，在IAUSE顿被清除之前，应该让PE设备绥存，或者丢弃该端口此后收到的以太网顿。可选的，PE可能会直接丢弃PAUSE顿。
如果PE设备希望在本地以太网端几暂停数据的接收（可能是闪为它自已的缎存满了，或壳因为它受到了包交换网中的拥塞告警），它可能会在本地以太网端口上产生一个PAUSE顿，但是当它要继续接收数据的时候必须清除这个状态。
