【TB铁路运输标准】 铁路用微合金化钢魏氏组织金相检验图谱

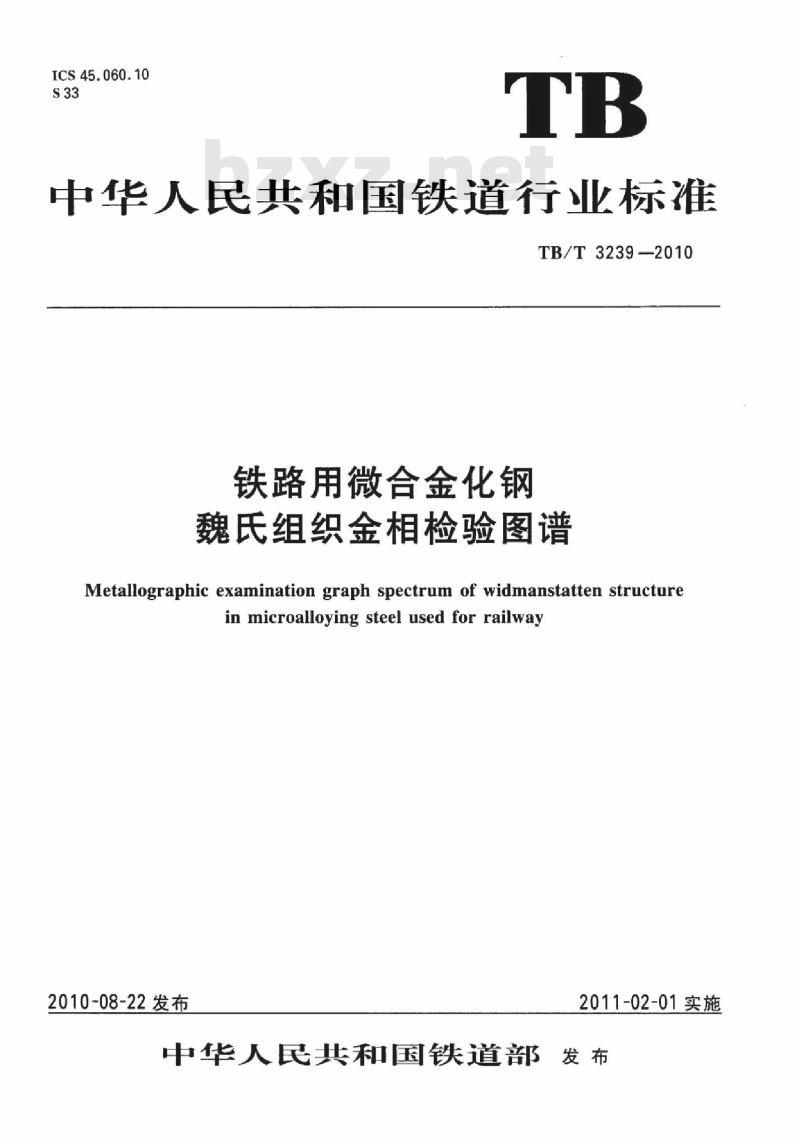

ICS45.060.10
中华人民共和国铁道行业标准
TB/T3239-2010
铁路用微合金化钢
魏氏组织金相检验图谱
Metallographic examination graph spectrum of widmanstatten structureinmicroalloying steel used for railway2010-08-22发布
2011-02-01实施
中华人民共和国铁道部发布

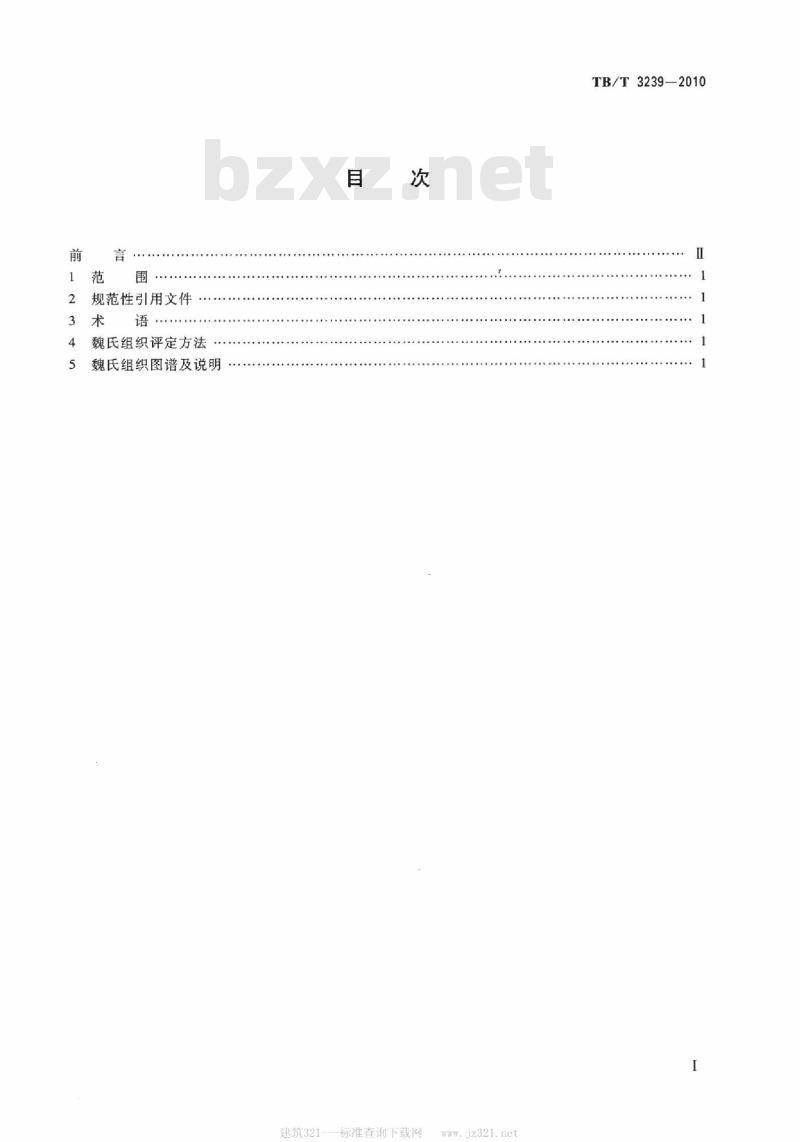

规范性引用文件
魏氏组织评定方法
魏氏组织图谱及说明
建筑321-标准查询下载网
TB/T3239—2010
TB/T3239-2010

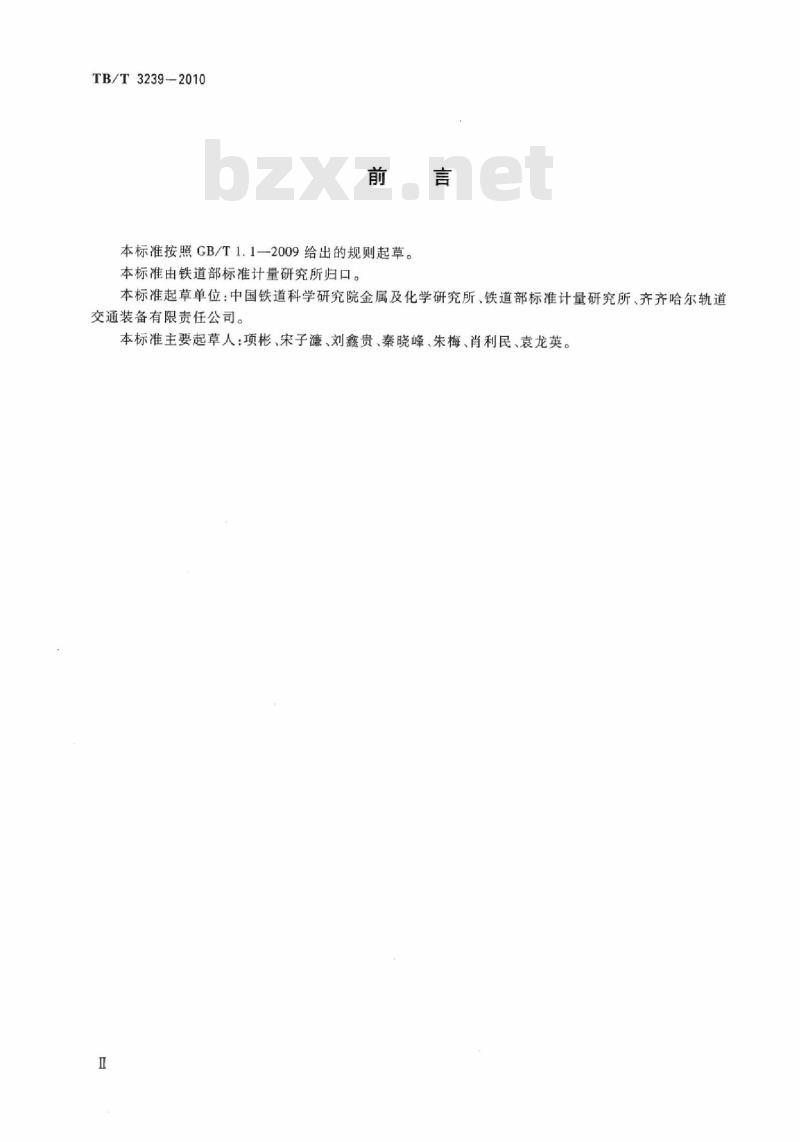

本标准按照GB/T1.1—2009给出的规则起草。本标准由铁道部标准计量研究所归口。言
本标准起草单位：中国铁道科学研究院金属及化学研究所、铁道部标准计量研究所、齐齐哈尔轨道交通装备有限责任公司。
本标准主要起草人：项彬、宋子濂、刘鑫贵、秦晓峰、朱梅、肖利民、袁龙英。1范围

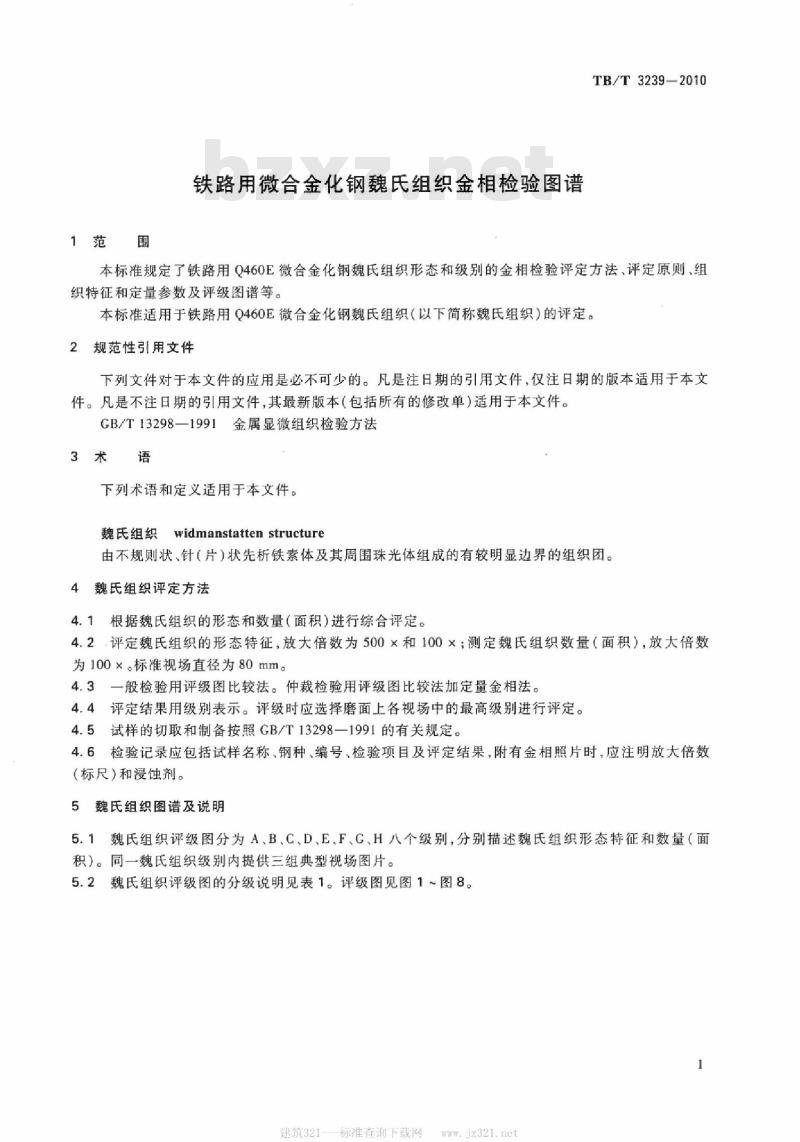

铁路用微合金化钢魏氏组织金相检验图谱TB/T3239-2010
本标准规定了铁路用Q460E微合金化钢魏氏组织形态和级别的金相检验评定方法，评定原则、组织特征和定量参数及评级图谱等。本标准适用于铁路用Q460E微合金化钢魏氏组织（以下简称魏氏组织）的评定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T13298—1991金属显微组织检验方法3术语
下列术语和定义适用于本文件。魏氏组织widmanstatten structure由不规则状、针（片）状先析铁素体及其周围珠光体组成的有较明显边界的组织团。4魏氏组织评定方法
4.1根据魏氏组织的形态和数量（面积）进行综合评定。4.2评定魏氏组织的形态特征，放大倍数为500×和100×；测定魏氏组织数量（面积），放大倍数为100×。标准视场直径为80mm。4.3一般检验用评级图比较法。仲裁检验用评级图比较法加定量金相法。4.4评定结果用级别表示。评级时应选择磨面上各视场中的最高级别进行评定。4.5试样的切取和制备按照GB/T13298一1991的有关规定。4.6检验记录应包括试样名称、钢种、编号、检验项目及评定结果，附有金相照片时，应注明放大倍数（标尺）和浸蚀剂。
5魏氏组织图谱及说明
5.1魏氏组织评级图分为A、B、C、D、E、F、G、H八个级别，分别描述魏氏组织形态特征和数量（面积）。同一魏氏组织级别内提供三组典型视场图片。5.2魏氏组织评级图的分级说明见表1。评级图见图1~图8。1
建筑321-—标准查询下载网
TB/T3239-2010

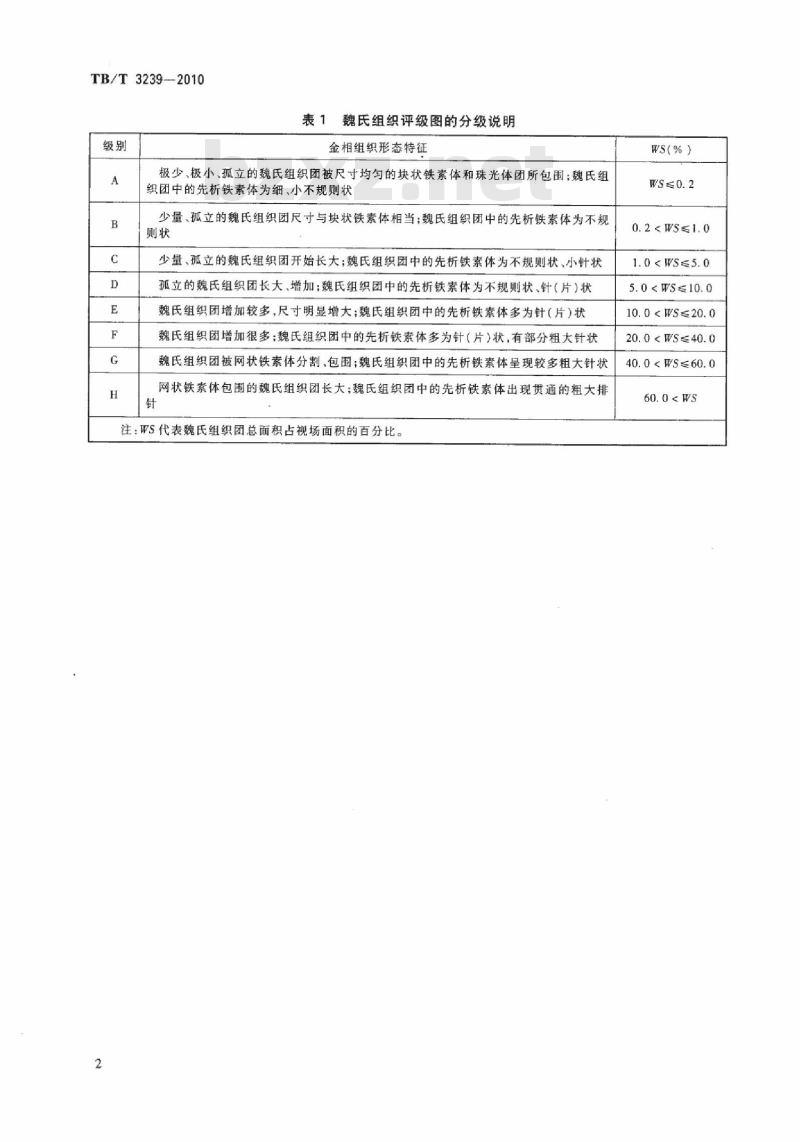

表1魏氏组织评级图的分级说明
金相组织形态特征
极少、极小、孤立的魏氏组织团被尺寸均勾的块状铁素体和珠光体团所包围；魏氏组织团中的先析铁素体为细、小不规则状少量、孤立的魏氏组织团尺寸与块状铁素体相当；魏氏组织团中的先析铁素体为不规则状
少量、孤立的魏氏组织团开始长大：魏氏组织团中的先析铁素体为不规则状、小针状孤立的魏氏组织团长大、增加；魏氏组织团中的先析铁素体为不规则状、针（片）状魏氏组织团增加较多，尺寸明显增大；魏氏组织团中的先析铁素体多为针（片）状魏氏组织团增加很多：魏氏组织团中的先析铁素体多为针（片）状，有部分粗大针状魏氏组织团被网状铁素体分割、包围；魏氏组织团中的先析铁素体呈现较多粗大针状网状铁素体包围的魏氏组织团长大：魏氏组织团中的先析铁素体出现贯通的粗大排针
注：WS代表魏氏组织团总面积占视场面积的百分比。WS(%)
0.21.05.010.0WS≤20.0
20.0WS≤40.0
40.0WS≤60.0
a)第组图片
b)第二组图片Www.bzxZ.net
c)第三组图片
图1A级魏氏组织图
建筑321-
标准查询下载网
TB/T3239—2010
TB/T3239—2010
a)第一组图片
b）第二组图片
c）第三组图片
B级魏氏组织图
a)第一组图片
6）第二组图片
c)第三组图片
C级魏氏组织图
建筑321---标准查询下载网
wwiz32ne
TB/T3239—2010
TB/T3239-2010
a）第一组图片
b)第二组图片
c）第三组图片
图4D级魏氏组织图
a)第一组图片
b）第二组图片
c）第三组图片
图5E级魏氏组织图
建筑321--标准查询下载网
TB/T3239—2010
TB/T3239--2010
a)第一组图片
b)第二组图片
c)第三组图片
图6F级魏氏组织图
a）第一组图片
b)第二组图片
c)第三组图片
G级魏氏组织图
建筑321-—标准查询下载网
TB/T3239—2010
